Możliwości wykorzystania instalacji fotowoltaicznych w Polsce

Transkrypt

1 Możliwości wykorzystania instalacji fotowoltaicznych w Polsce

2

3

4

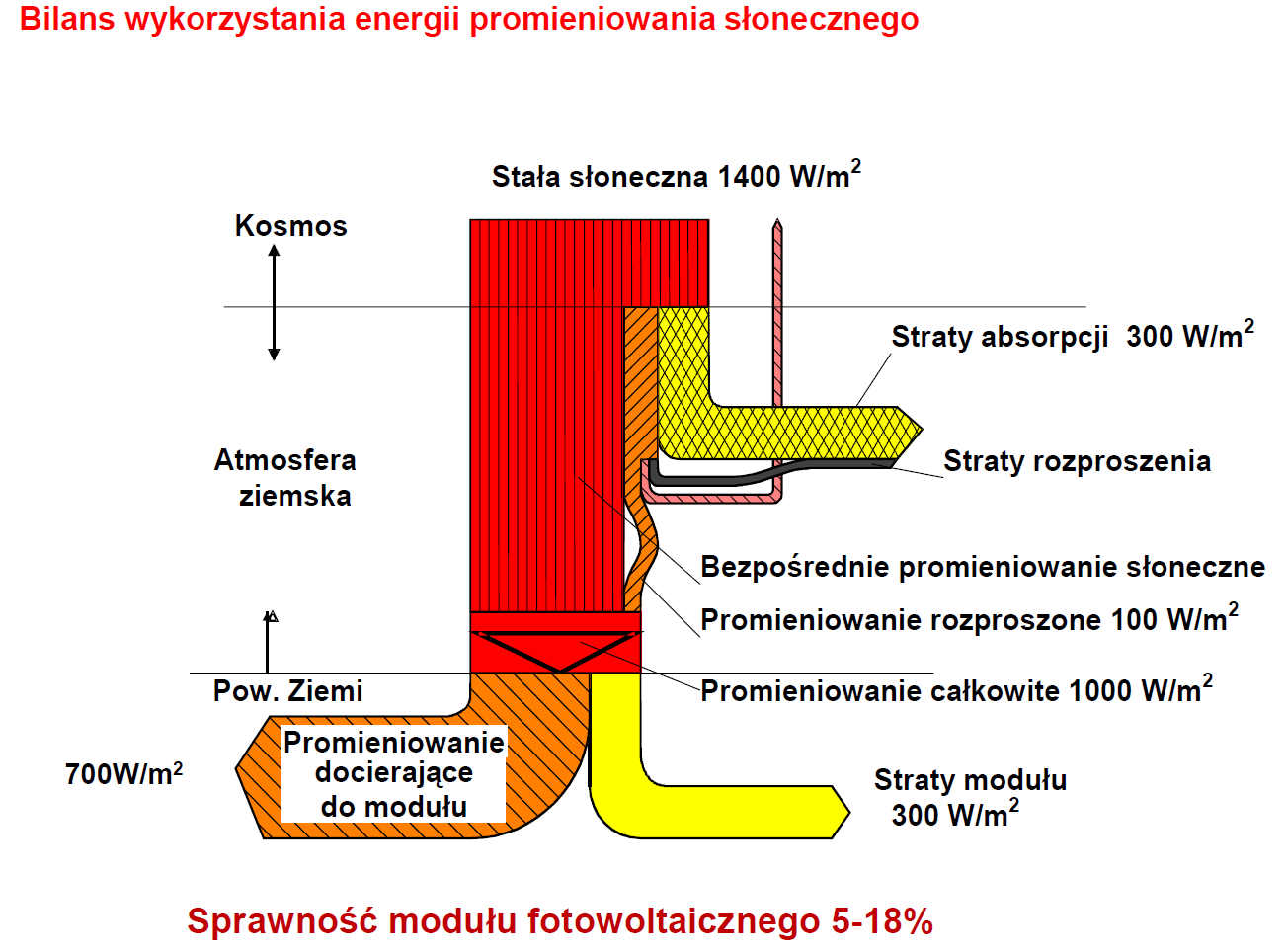

5

6

7

8

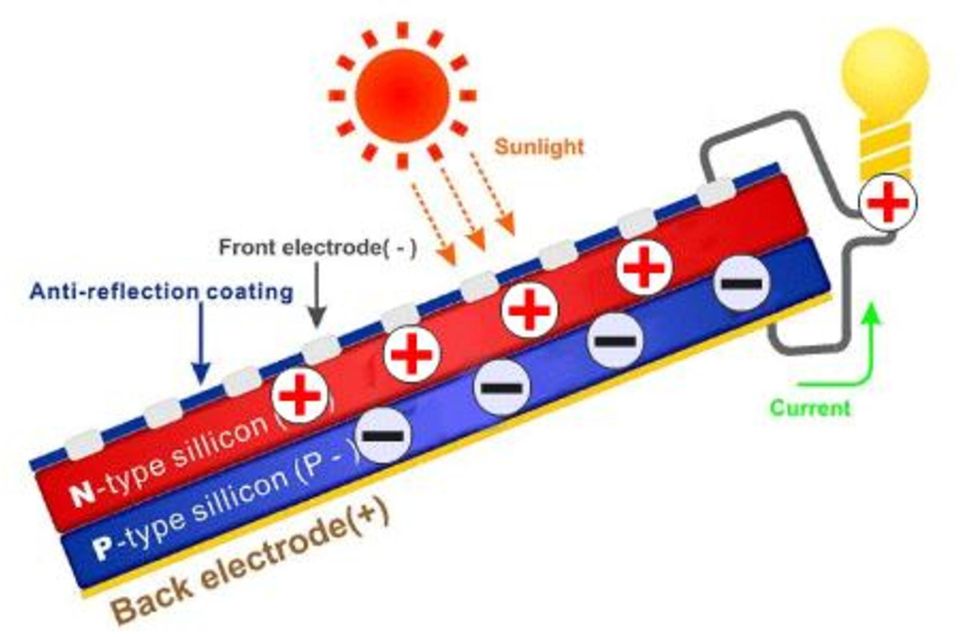

9

10 Technologia wytwarzania ogniw fotowoltaicznych

11 Technologia wytwarzania ogniw fotowoltaicznych

12 Metoda Czochralskiego - technika otrzymywania monokryształów, która polega na powolnym, stopniowym wyciąganiu z roztopionego materiału zarodka krystalicznego w sposób zapewniający kontrolowaną i stabilną krystalizację na jego powierzchni. Dodatkowo, jeśli wymagają tego warunki procesu krystalizacji zarodek oraz tygiel mogą zostać wprawione w ruch obrotowy celem polepszenia warunków transportu masy i ciepła. W rezultacie otrzymuje się cylindryczny monokryształ o orientacji krystalograficznej zarodka. Wymiary i kształt hodowanego kryształu (średnica oraz długość) kontrolowane są poprzez prędkość przesuwu i prędkość obrotową zarodka, ograniczone są jednak poprzez parametry układu zastosowanego do hodowli.

13

14

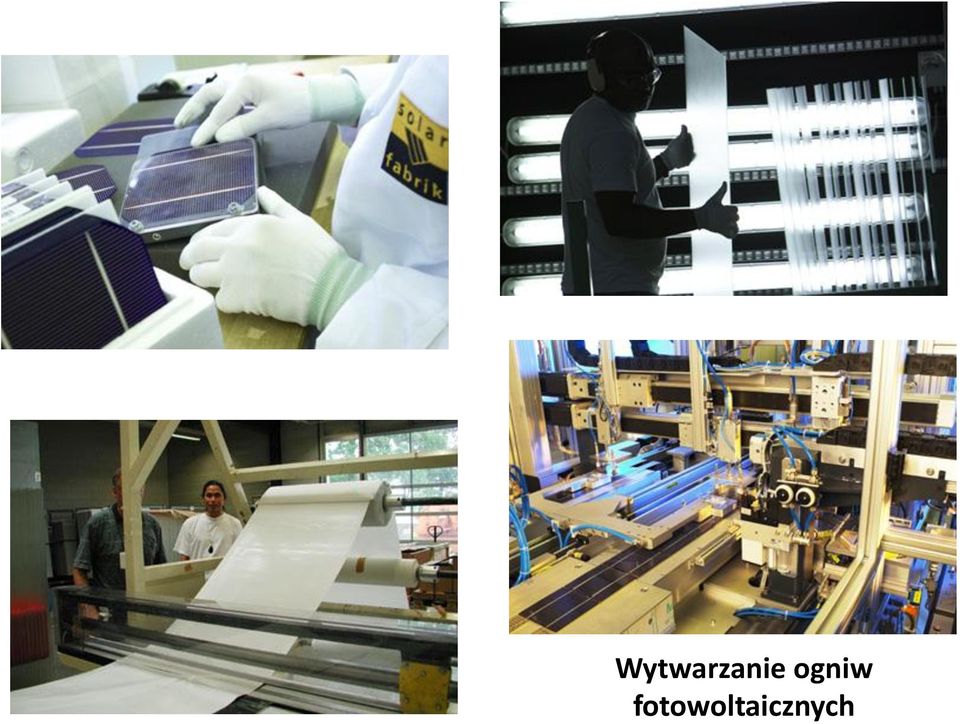

15 Wytwarzanie ogniw fotowoltaicznych

16 Wytwarzanie ogniw fotowoltaicznych

17 Wytwarzanie ogniw fotowoltaicznych

18 Obecnie udział w rynku krystalicznych, słonecznych ogniw krzemowych (c-si) w różnych odmianach (monokrystaliczne, multikrystaliczne, taśmowe) przekracza 90%. Pozostała część przypada na technologie cienkowarstwowe (TF) (amorficzne ogniwa Si, CI(G)S, CdTe).

19

20

21

22 Wzrost Sprawności Ogniw Fotowoltaicznych

23

24

25

26

27

28

29 Źródło:

30

31

32

33

34

35 1 MW, Wierzchosławice, Energia Wierzchosławice

36 Po trzech zimowych miesiącach w 2011 roku od uruchomienia, farma słoneczna w Wierzchosławicach zarobiła już około 60 tys. zł paneli słonecznych o łącznej mocy 1 MW. Tarnów i okolice to jeden z najbardziej nasłonecznionych subregionów w kraju, tzw. Polski Biegun Ciepła Farma solarna o mocy 1 MW została uruchomiona pod Wierzchosławicami w październiku 2011 roku, a jej budowa kosztowała 8,6 mln zł, przy czym połowa inwestycji została sfinansowana ze środków unijnych. Gmina dostarczyła teren, a także zapłaciła firmie Tauron 200 tys. zł za przyłączenie do sieci energetycznej. W 2012 roku dochody z tytułu sprzedaży zielonych certyfikatów i energii, przy rocznym nasłonecznieniu wynoszącym 1300 godzin, zyski z farmy słonecznej wyniosą ok. 750 tys. zł/rok. W sumie za wyprodukowanie 1 MWh energii można zarobić ok. 475 zł. Farma słoneczna zostanie z czasem rozbudowana do mocy 10 MW, co może dać przychody w wysokości 7,5 mln zł rocznie.

37 1 MW, Wierzchosławice, Energia Wierzchosławice

38 1 MW, Wierzchosławice, Energia Wierzchosławice

39 1 MW, Wierzchosławice, Energia Wierzchosławice

40 1 MW, Wierzchosławice, Energia Wierzchosławice

41 Badanie modułów fotowoltaicznych Zaprojektowane i zbudowane na wydziale Inżynierii Mechanicznej UTP w Bydgoszczy stanowisko do badań modułów fotowoltaicznych ma charakter mobilny. Za podstawę pod konstrukcję wsporczą posłużył typowy wózek platformowy. Wspornik, na którym zamontowany jest moduł umożliwia regulacje kąta pochylenia do 90. Model i wykonane stanowisko do badań instalacji PV

42 Budowa stanowiska

43 Rys.4 Schemat blokowy W skład instalacji PV stanowiska wchodzi: ogniwo fotowoltaiczne (monokrystaliczne) o mocy 180Wp przy napięciu 36V i prądzie 5A. (1szt.) inwerter o mocy ciągłej 1,5kW z wbudowaną ładowarką sieciową. (1szt.) akumulatory żelowe 12V/120Ah (2szt.) układ pomiarowy Powyższe elementy tworzą instalację nie współpracującą z siecią energetyczną.

44 Do instalacji podłączony jest system monitorujący parametry pracy. System ten został zaprojektowany i wykonany od podstaw na potrzeby niniejszego stanowiska. W jego skład wchodzi: - piranometr w którym w roli sensora zastosowana została fotodioda BPW34 ze względu na liniową charakterystykę irradiacja-fotoprąd, - woltomierze do pomiaru napięcia na ogniwie oraz akumulatorach, - amperomierze do pomiaru prądu ogniwa i akumulatora. Pomiar prądu akumulatora ze względu na znaczne jego wartości odbywa się pośrednio przy pomocy czujnika Halla. Układ pomiarowy wyposażony został w wyświetlacz ciekłokrystaliczny o rozdzielczości 240x128, na którym wyświetlane są na bieżąco wszystkie monitorowane parametry. Aktualne odczyty mogą być w każdej chwili przesłane do komputera poprzez złącze szeregowe RS232 i przy pomocy dedykowanej aplikacji zapisane do arkusza kalkulacyjnego Excel. Umożliwia to łatwą późniejszą analizę, przedstawienie w formie graficznej oraz tworzenie charakterystyk. Dodatkowo układ posiada funkcję logowania danych, która polega na automatycznym ich przesyłaniu w jednominutowych odstępach czasu. Jako że stanowisko ma służyć również do badania samych ogniw fotowoltaicznych zostało wyposażone w obciążenie aktywne, które umożliwia symulowanie obciążenia rezystancyjnego w zakresie ok. ok. 0[Ω] do [MΩ]. Obciążenie pozwala na wyznaczanie charakterystyk modułów o wartości prądu mocy maksymalnej Imp do 7 [A]. Umożliwia to wyznaczanie charakterystyk prądowo-napięciowych przy różnych kątach pochylenia ogniwa i różnych wartościach promieniowania słonecznego.

45 Wszystkie mierzone parametry pracy instalacji to: napięcie na ogniwie PV w zakresie V (rozdzielczość 0,1 V,+/- 5%), prąd ogniwa PV w zakresie 0-10 A (rozdzielczość 0,01 A,+/-5%), napięcie akumulatora w zakresie V (rozdzielczość 0,1 V,+/- 5%) prądu akumulatora w zakresie do 100 A (-100 do -0,5 / +0,5 do +100, +/-5%), moc pobierana z ogniwa PV oraz akumulatora, temperatura ogniwa PV (-55 C do +125 C,rozdzielczość 0,5 ), energia promieniowania słonecznego w zakresie W/m2 (rozdzielczość 2 W/m2,+/-5%). Fot.1 Jednostka centralna z wyświetlaczem

46 Przeprowadzone badania Pierwsze badanie polegało na wyznaczeniu charakterystyk I-U dla kąta β = 0, 45, 90st. Przeprowadzone było w prawie bezchmurny sierpniowy dzień w godzinach 16:00-16:30, na terenie Uniwersytetu Technologiczno-Przyrodniczego w Bydgoszczy, azymut modułu wynosił 56,0 o W. Wyznaczanie charakterystyki prądowo napięciowej modułu fotowoltaicznego przeprowadza się stopniowo zwiększając lub zmniejszając rezystancję obciążenia od wartości minimalnej do maksymalnej i dla każdej z nich, zapisując wartości prądu i napięcia modułu. Rys.5 Schemat elektryczny układu do pomiaru charakterystyk I-U

47 Zapis danych pomiarowych do arkusza kalkulacyjnego.

48 6,1 11,3 18,3 28,4 31,2 34,2 35,9 37,1 37,4 39,1 39,9 40,8 Prąd modułu [A] Charakterystyka ogniwa SUNTECH STP180S-24/Ac (β = 45 o ) 6,00 I - pv P - pv Pmax=145,9W 5,00 Isc = 4,73A Impp = 4,83A 4,00 3,00 2,00 1,00 160,0 140,0 120,0 100,0 80,0 60,0 40,0 20,0 Moc modułu [W] 0,00 Umpp = 30,2V Uoc = 41,0V 0,0 U[V]

49 Charakterystyka ogniwa SUNTECH STP180S-24/Ac (β = 0 o ) Prąd modułu [A] Moc modułu [W] 2,50 2,00 Isc = 2,26A I - pv Pmax = 68,46 W Impp = 2,10A P - pv 70,00 60,00 50,00 1,50 40,00 1,00 30,00 20,00 0,50 10,00 0,00 Umpp=32,60V Uoc = 39,10V 3,00 4,10 12,80 19,40 30,40 33,10 34,70 35,80 36,40 36,90 37,40 37,90 38,30 38,60 38,90 0,00 U[V]

50 5,50 14,10 24,40 32,40 34,30 35,20 36,20 37,00 37,80 38,50 38,80 39,50 40,00 Prąd modułu [A] Moc modułu [W] Charakterystyka ogniwa SUNTECH STP180S-24/Ac (β = 90 o ) I - pv P - pv 5,00 140,00 4,50 4,00 3,50 Isc = 4,27A Pmax = 123,24W Impp = 3,90A 120,00 100,00 3,00 2,50 2,00 1,50 1,00 0,50 0,00 Umpp = 31,60V Uoc = 40,10V 80,00 60,00 40,00 20,00 0,00 U[V]

51 Parametr modułu PV Dane producenta (przy STC) Kąt pochylenia modułu (β) 0 o 45 o 90 Napięcie obwodu otwartego U oc [V] 44,8 39,1 41,0 40,1 Prąd zwarcia I sc [A] 5,29 2,26 4,73 4,27 Napięcie w punkcie mocy max U mpp [V] 36,0 32,6 30,2 31,6 Prąd w punkcie mocy max I mpp [A] 5,00 2,10 4,83 3,90 Moc maksymalna P mpp [W] 180,0 68,4 145,9 123,2 Rezystancja optymalna R opt [Ω] 7,2 15,5 6,25 8,10 Współczynnik wypełnienia FF 0,76 0,77 0,75 0,72 Sprawność η [%] Natężenie promieniowania padającego prostopadle na powierzchnie modułu E [W/m 2 ] Dla mono-si ,5 15,8 15, ,5 * 755,2 * 708,5 * Tabela. Porównanie charakterystycznych parametrów modułu dla różnych kątów pochylenia. * wartości średnie Analizując wyniki badań dla przyjętego w pracy zakresu trzech kątów, można stwierdzić, że dla warunków pogodowych i pory przeprowadzonych badań największy wpływ na kształt charakterystyki miała zmiana kąta pochylenia. Największą wartość liczbową (145,9 W) mocy maksymalnej uzyskano dla kąta 45 o, a najniższą (68,4 W) dla kąta pochylenia 0 o. Zmiana natężenia promieniowanie padającego na powierzchnię modułu nie wpływała znacznie na napięcie otwartego obwodu, powoduje jednak znaczące zmiany wartości generowanego prądu.

52 Napięcie, prąd, moc, irradiacja Badanie wpływu zacienienia Drugim badaniem przeprowadzonym na stanowisku było sprawdzenie wpływy zacienienia jednego ogniwa w całym module fotowoltaicznym na jego moc maksymalną. 1024,00 512,00 678,00 W/m2 682,00 W/m2 716,00 W/m2 714,00 W/m2 450,00 W/m2 452,00 W/m2 256,00 128,00 64,00 32,00 32,50 V 127,73 W 22,40 V 80,19 W 32,50 V 126,40 W 22,00 V 79,10 W 30,90 V 66,40 W 21,60 V 43,20 W 16,00 8,00 4,00 3,93 A 3,58 A 3,89 A 3,60 A 2,00 2,15 A 2,00 A 1,00 45st. B.Z 45st. Z 90st. B.Z 90st. Z 0st. B.Z 0st. Z U - pv I - pv P - pv Irr Rys. 6 Wpływ zacienienia ogniwa na moc szczytową, napięcie Umpp i prąd Impp

53

54

55

56 Koszt energii z instalacji fotowoltaicznej w poszczególnych latach z podziałem na wielkość instalacji - źródło EPIA

57 Przy obecnych cenach koszt instalacji 1,5 kw to wydatek w przeliczeniu na wat mocy 13zł i więcej. Znaczący udział w kosztach będzie stanowić tu montaż, projekt, transport. Wiele kosztów związanych z przygotowaniem inwestycji nieznacznie zależy od jej mocy. Także wśród kosztów związanych w montażem nie mamy do czynienia z proporcjonalnym do mocy wzrostem wydatków. Im większa instalacja tym koszty wykonania w przeliczeniu na wat mocy mniejsze. Dla instalacji dachowych ekonomicznie uzasadnioną wielkością mocy instalacji PV jest 5-10 kw. Tej wielkości instalację zazwyczaj mieszczą się na dachach a koszt jednostkowy spada do zł za wat, czyli jest o 40% niższy niż dla najmniejszych instalacji. W przypadku instalacji większej niż 10 kw cena jednostkowa nadal będzie spadać jednak bardzo powoli. Duże instalacje kw można obecnie wykonać w granicach zł/wat.

58 Odnosząc koszty eksploatacyjne do wartości instalacji w przypadku najmniejszych mocy 1.5 kw należy założyć, że średnioroczne koszty eksploatacyjne (uwzględniające już przyszłe naprawy) będą wynosić 10-15% wartości instalacji co jest bardzo wysokim kosztem. W przypadku optymalnej wielkości małej instalacji 5-10 kw koszty te spadają do zaledwie 3-4%. W przypadku dużych instalacji kw koszty eksploatacyjne mogą zostać zredukowana do 1-2% wartości instalacji.

59 Parytet sieciowy coraz bliżej Celem branży fotowoltaicznej jest osiągnięcie parytetu sieciowego, czyli poziomu cenowego produkcji energii równego lub niższego niż cena energii w sieci. Z roku na rok przybliżamy się do tego poziomu i według analiz EPIA już w roku 2013 parytet sieciowy zostanie osiągnięty we Włoszech przez instalacje fotowoltaiczne w segmencie instalacji komercyjnych. Dwa lata później, czyli w roku 2015 cena energii z fotowoltaicznych instalacji domowych osiągnie we Włoszech rynkowy poziom cen. W poszczególnych krajach parytet sieciowy będzie następował w różnych latach i będzie głównie uzależniony od nasłonecznienia w danym kraju oraz ceny energii. Włochy pod tym względem są w bardzo dobrej sytuacji. Posiadają bardzo wysokie nasłonecznienie zwłaszcza na południu a deficyt energii sprawia, że jest ona w tym kraju bardzo droga. Rok osiągnięcia przez instalację fotowoltaiczną parytetu sieciowego

60

61 Współczynniki korekcyjne jako element wsparcia rozwoju OZE wg planowanej do wdrożenia ustawy o OZE

62

63

64 Co w przyszłości? Dziękuję za uwagę!
