1 Moduły fotowoltaiczne oraz kompletne systemy przetwarzające energię słoneczną ENERGIA SOLARNA

2 Fotowoltaika Do Ziemi dociera promieniowanie słoneczne zbliżone widmowo do promieniowania ciała doskonale czarnego o temperaturze ok 5700 K. Przed wejściem do atmosfery moc promieniowania jest równa 1367 W/m² powierzchni prostopadłej do promieniowania słonecznego. Część tej energii jest odbijana i pochłaniana przez atmosferę, do powierzchni Ziemi w słoneczny dzień dociera około 1000 W/m².. Ilość energii słonecznej docierającej do danego miejsca zależy od szerokości geograficznej oraz od czynników pogodowych. Średnie roczne nasłonecznienie obszaru Polski wynosi ok 3500 MJ m ² /rok (~1100 kwh m²/ rok) na poziomą powierzchnię, co odpowiada wartości opałowej 120 kg paliwa umownego. Energia ta może być wykorzystana doskonale przez ogniwa fotowoltaiczne. Najczęściej stosowanym materiałem używanym do produkcji ogniw półprzewodnikowych jest krzem, z którego wykonane ogniwa posiadają sprawność elektryczną max. 16%. Takie ogniwo fotowoltaiczne składa się z płytki wykonanej z półprzewodnika, posiadającej złącze P (positive) - N (negative). W strukturze takiej płytki występuje pole elektryczne (bariera potencjału). W chwili, gdy na ogniwo pada światło słoneczne, powstaje para nośników o przeciwnych ładunkach elektrycznych, elektron - dziura, które zostają następnie rozdzielone przez pole elektryczne. Rozdzielone ładunki powodują, iż w ogniwie powstaje napięcie. Po dołączeniu obciążenia (urządzenia pobierającego energię) następuje przepływ prądu elektrycznego. Ogniwa te łączy się w tzw. moduły, z których następnie powstają całe układy. Układy takie zainstalowane na dachu, mogą wytwarzać prąd wykorzystywany bezpośrednio w gospodarstwie domowym, przekazywany do sieci elektrycznej lub może też być magazynowany w bateriach. Przykładowo, 1m² modułu fotowoltaicznego może zapewnić oświetlenie żarówką o mocy min. 125 Wat.. Przy założeniu, że średnie dzienne zapotrzebowanie dla domu jednorodzinnego wynosi 8-15 kwh w tym 5 kwh na wszystkie inne cele poza ogrzewaniem, zainstalowanie modułów fotowoltaicznych o pow. 80 m² może dać ok 10 kwh.

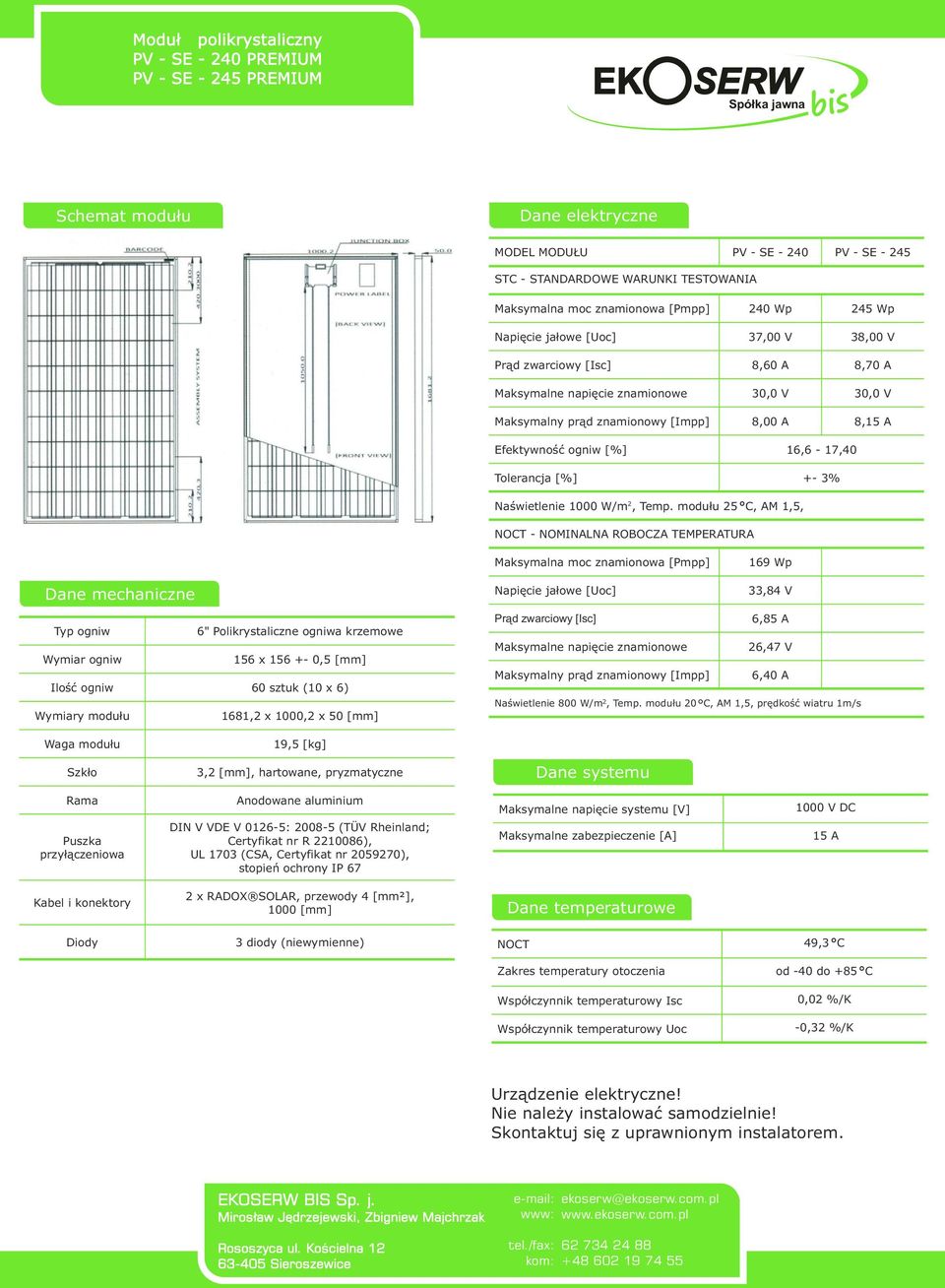

3 Moduł polikrystaliczny PV - SE PREMIUM PV - SE PREMIUM Schemat modułu Dane elektryczne MODEL MODUŁU PV - SE PV - SE STC - STANDARDOWE WARUNKI TESTOWANIA Maksymalna moc znamionowa [Pmpp] 240 Wp 245 Wp Napięcie jałowe [Uoc] 37,00 V 38,00 V Prąd zwarciowy [Isc] 8,60 A 8,70 A Maksymalne napięcie znamionowe 30,0 V 30,0 V Maksymalny prąd znamionowy [Impp] 8,00 A 8,15 A Efektywność ogniw [%] 16,6-17,40 Tolerancja [%] +- 3% 2 Naświetlenie 1000 W/m, Temp. modułu 25 C, AM 1,5, NOCT - NOMINALNA ROBOCZA TEMPERATURA Maksymalna moc znamionowa [Pmpp] 169 Wp Dane mechaniczne Typ ogniw 6" Polikrystaliczne ogniwa krzemowe Wymiar ogniw 156 x ,5 [mm] Ilość ogniw 60 sztuk (10 x 6) Wymiary modułu 1681,2 x 1000,2 x 50 [mm] Napięcie jałowe [Uoc] 33,84 V Prąd zwarciowy [Isc] 6,85 A Maksymalne napięcie znamionowe 26,47 V Maksymalny prąd znamionowy [Impp] 6,40 A Naświetlenie 800 W/m 2, Temp. modułu 20 C, AM 1,5, prędkość wiatru 1m/s Waga modułu 19,5 [kg] Szkło 3,2 [mm], hartowane, pryzmatyczne Dane systemu Rama Puszka przyłączeniowa Anodowane aluminium DIN V VDE V : (TÜV Rheinland; Certyfikat nr R ), UL 1703 (CSA, Certyfikat nr ), stopień ochrony IP 67 Maksymalne napięcie systemu [V] Maksymalne zabezpieczenie [A] 1000 V DC 15 A Kabel i konektory 2 x RADOX SOLAR, przewody 4 [mm ² ], 1000 [mm] Dane temperaturowe Diody 3 diody (niewymienne) NOCT 49,3 C Zakres temperatury otoczenia od -40 do +85 C Współczynnik temperaturowy Isc 0,02 %/K Współczynnik temperaturowy Uoc -0,32 %/K Urządzenie elektryczne! Nie należy instalować samodzielnie! Skontaktuj się z uprawnionym instalatorem.

4 Przykłady autonomicznych systemów SPV-SE Podane przykłady obrazują wybrane systemy autonomiczne (nie podłączone do sieci) i ich zastosowanie. Możliwe modyfikacje systemów związane będą z indywidualnym sposobem wykorzystania. Dotyczy to w szczególności optymalnej mocy systemów (ilości modułów PV) oraz niezbędnej ilości akumulatorów (magazynowanie energii). Zaprezentowane systemy mogą być zastosowane po odpowiedniej modyfikacji, jako układy współpracujące z siecią energetyczną.

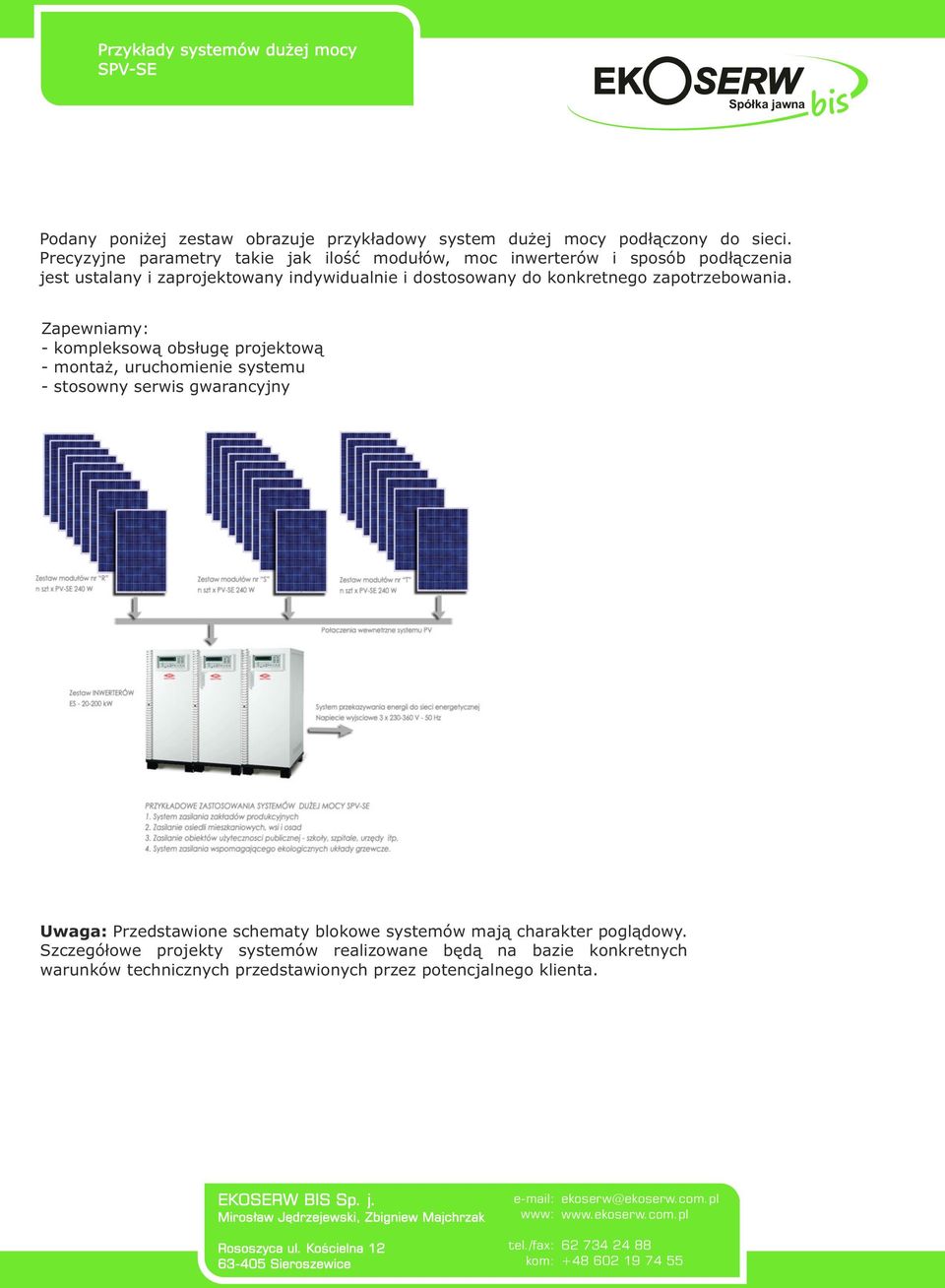

5 Przykłady systemów dużej mocy SPV-SE Podany poniżej zestaw obrazuje przykładowy system dużej mocy podłączony do sieci. Precyzyjne parametry takie jak ilość modułów, moc inwerterów i sposób podłączenia jest ustalany i zaprojektowany indywidualnie i dostosowany do konkretnego zapotrzebowania. Zapewniamy: - kompleksową obsługę projektową - montaż, uruchomienie systemu - stosowny serwis gwarancyjny Uwaga: Przedstawione schematy blokowe systemów mają charakter poglądowy. Szczegółowe projekty systemów realizowane będą na bazie konkretnych warunków technicznych przedstawionych przez potencjalnego klienta.
