1 SPIS ZAWARTOŚCI PROJEKTU drenażu opaskowego budynku nr 25 Akademii Obrony Narodowej zlokalizowanej w Warszawie przy alei gen. Antoniego Chruściela Montera nr 103 I. Opis techniczny, uprawnienia, zaświadczenia, oświadczenia II. Część rysunkowa: PW-01 Instalacja drenażu opaskowego budynku nr 25, część A 1 : 100 PW-02 Instalacja drenażu opaskowego budynku nr 25, część B 1 : 100

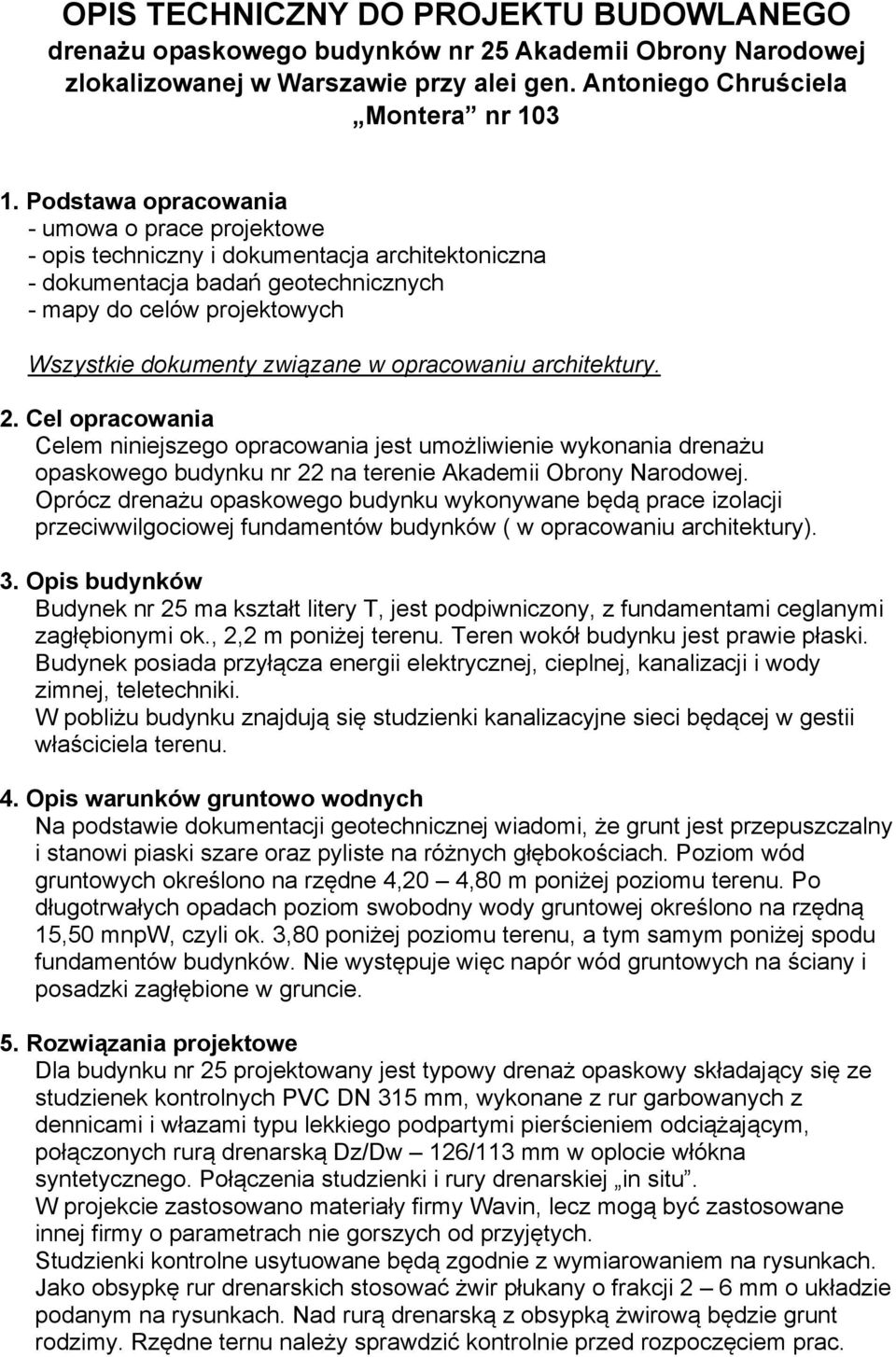

2 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO drenażu opaskowego budynków nr 25 Akademii Obrony Narodowej zlokalizowanej w Warszawie przy alei gen. Antoniego Chruściela Montera nr Podstawa opracowania - umowa o prace projektowe - opis techniczny i dokumentacja architektoniczna - dokumentacja badań geotechnicznych - mapy do celów projektowych Wszystkie dokumenty związane w opracowaniu architektury. 2. Cel opracowania Celem niniejszego opracowania jest umożliwienie wykonania drenażu opaskowego budynku nr 22 na terenie Akademii Obrony Narodowej. Oprócz drenażu opaskowego budynku wykonywane będą prace izolacji przeciwwilgociowej fundamentów budynków ( w opracowaniu architektury). 3. Opis budynków Budynek nr 25 ma kształt litery T, jest podpiwniczony, z fundamentami ceglanymi zagłębionymi ok., 2,2 m poniżej terenu. Teren wokół budynku jest prawie płaski. Budynek posiada przyłącza energii elektrycznej, cieplnej, kanalizacji i wody zimnej, teletechniki. W pobliżu budynku znajdują się studzienki kanalizacyjne sieci będącej w gestii właściciela terenu. 4. Opis warunków gruntowo wodnych Na podstawie dokumentacji geotechnicznej wiadomi, że grunt jest przepuszczalny i stanowi piaski szare oraz pyliste na różnych głębokościach. Poziom wód gruntowych określono na rzędne 4,20 4,80 m poniżej poziomu terenu. Po długotrwałych opadach poziom swobodny wody gruntowej określono na rzędną 15,50 mnpw, czyli ok. 3,80 poniżej poziomu terenu, a tym samym poniżej spodu fundamentów budynków. Nie występuje więc napór wód gruntowych na ściany i posadzki zagłębione w gruncie. 5. Rozwiązania projektowe Dla budynku nr 25 projektowany jest typowy drenaż opaskowy składający się ze studzienek kontrolnych PVC DN 315 mm, wykonane z rur garbowanych z dennicami i włazami typu lekkiego podpartymi pierścieniem odciążającym, połączonych rurą drenarską Dz/Dw 126/113 mm w oplocie włókna syntetycznego. Połączenia studzienki i rury drenarskiej in situ. W projekcie zastosowano materiały firmy Wavin, lecz mogą być zastosowane innej firmy o parametrach nie gorszych od przyjętych. Studzienki kontrolne usytuowane będą zgodnie z wymiarowaniem na rysunkach. Jako obsypkę rur drenarskich stosować żwir płukany o frakcji 2 6 mm o układzie podanym na rysunkach. Nad rurą drenarską z obsypką żwirową będzie grunt rodzimy. Rzędne ternu należy sprawdzić kontrolnie przed rozpoczęciem prac.

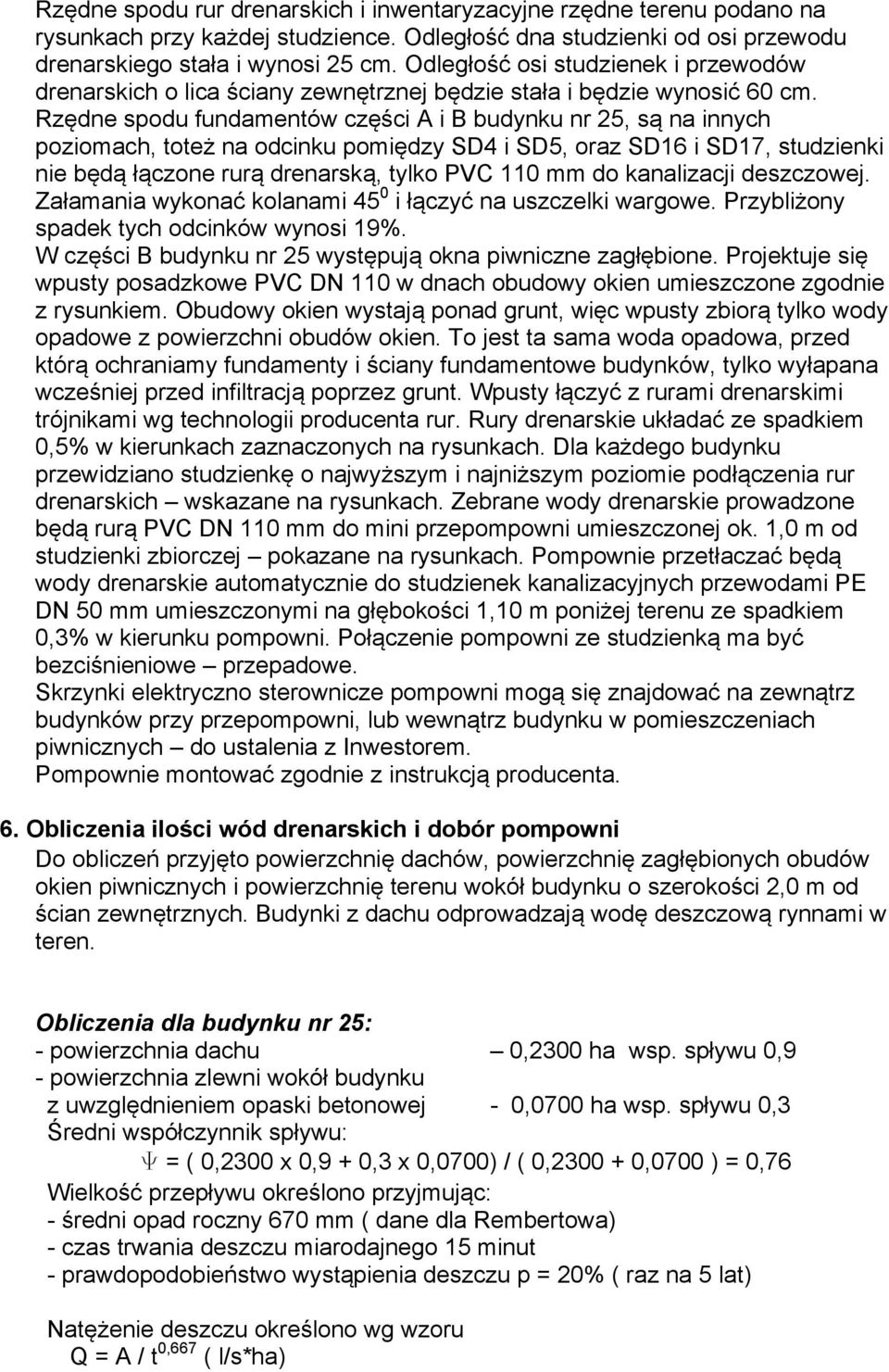

3 Rzędne spodu rur drenarskich i inwentaryzacyjne rzędne terenu podano na rysunkach przy każdej studzience. Odległość dna studzienki od osi przewodu drenarskiego stała i wynosi 25 cm. Odległość osi studzienek i przewodów drenarskich o lica ściany zewnętrznej będzie stała i będzie wynosić 60 cm. Rzędne spodu fundamentów części A i B budynku nr 25, są na innych poziomach, toteż na odcinku pomiędzy SD4 i SD5, oraz SD16 i SD17, studzienki nie będą łączone rurą drenarską, tylko PVC 110 mm do kanalizacji deszczowej. Załamania wykonać kolanami 45 0 i łączyć na uszczelki wargowe. Przybliżony spadek tych odcinków wynosi 19%. W części B budynku nr 25 występują okna piwniczne zagłębione. Projektuje się wpusty posadzkowe PVC DN 110 w dnach obudowy okien umieszczone zgodnie z rysunkiem. Obudowy okien wystają ponad grunt, więc wpusty zbiorą tylko wody opadowe z powierzchni obudów okien. To jest ta sama woda opadowa, przed którą ochraniamy fundamenty i ściany fundamentowe budynków, tylko wyłapana wcześniej przed infiltracją poprzez grunt. Wpusty łączyć z rurami drenarskimi trójnikami wg technologii producenta rur. Rury drenarskie układać ze spadkiem 0,5% w kierunkach zaznaczonych na rysunkach. Dla każdego budynku przewidziano studzienkę o najwyższym i najniższym poziomie podłączenia rur drenarskich wskazane na rysunkach. Zebrane wody drenarskie prowadzone będą rurą PVC DN 110 mm do mini przepompowni umieszczonej ok. 1,0 m od studzienki zbiorczej pokazane na rysunkach. Pompownie przetłaczać będą wody drenarskie automatycznie do studzienek kanalizacyjnych przewodami PE DN 50 mm umieszczonymi na głębokości 1,10 m poniżej terenu ze spadkiem 0,3% w kierunku pompowni. Połączenie pompowni ze studzienką ma być bezciśnieniowe przepadowe. Skrzynki elektryczno sterownicze pompowni mogą się znajdować na zewnątrz budynków przy przepompowni, lub wewnątrz budynku w pomieszczeniach piwnicznych do ustalenia z Inwestorem. Pompownie montować zgodnie z instrukcją producenta. 6. Obliczenia ilości wód drenarskich i dobór pompowni Do obliczeń przyjęto powierzchnię dachów, powierzchnię zagłębionych obudów okien piwnicznych i powierzchnię terenu wokół budynku o szerokości 2,0 m od ścian zewnętrznych. Budynki z dachu odprowadzają wodę deszczową rynnami w teren. Obliczenia dla budynku nr 25: - powierzchnia dachu 0,2300 ha wsp. spływu 0,9 - powierzchnia zlewni wokół budynku z uwzględnieniem opaski betonowej - 0,0700 ha wsp. spływu 0,3 Średni współczynnik spływu: Y = ( 0,2300 x 0,9 + 0,3 x 0,0700) / ( 0, ,0700 ) = 0,76 Wielkość przepływu określono przyjmując: - średni opad roczny 670 mm ( dane dla Rembertowa) - czas trwania deszczu miarodajnego 15 minut - prawdopodobieństwo wystąpienia deszczu p = 20% ( raz na 5 lat) Natężenie deszczu określono wg wzoru Q = A / t 0,667 ( l/s*ha)

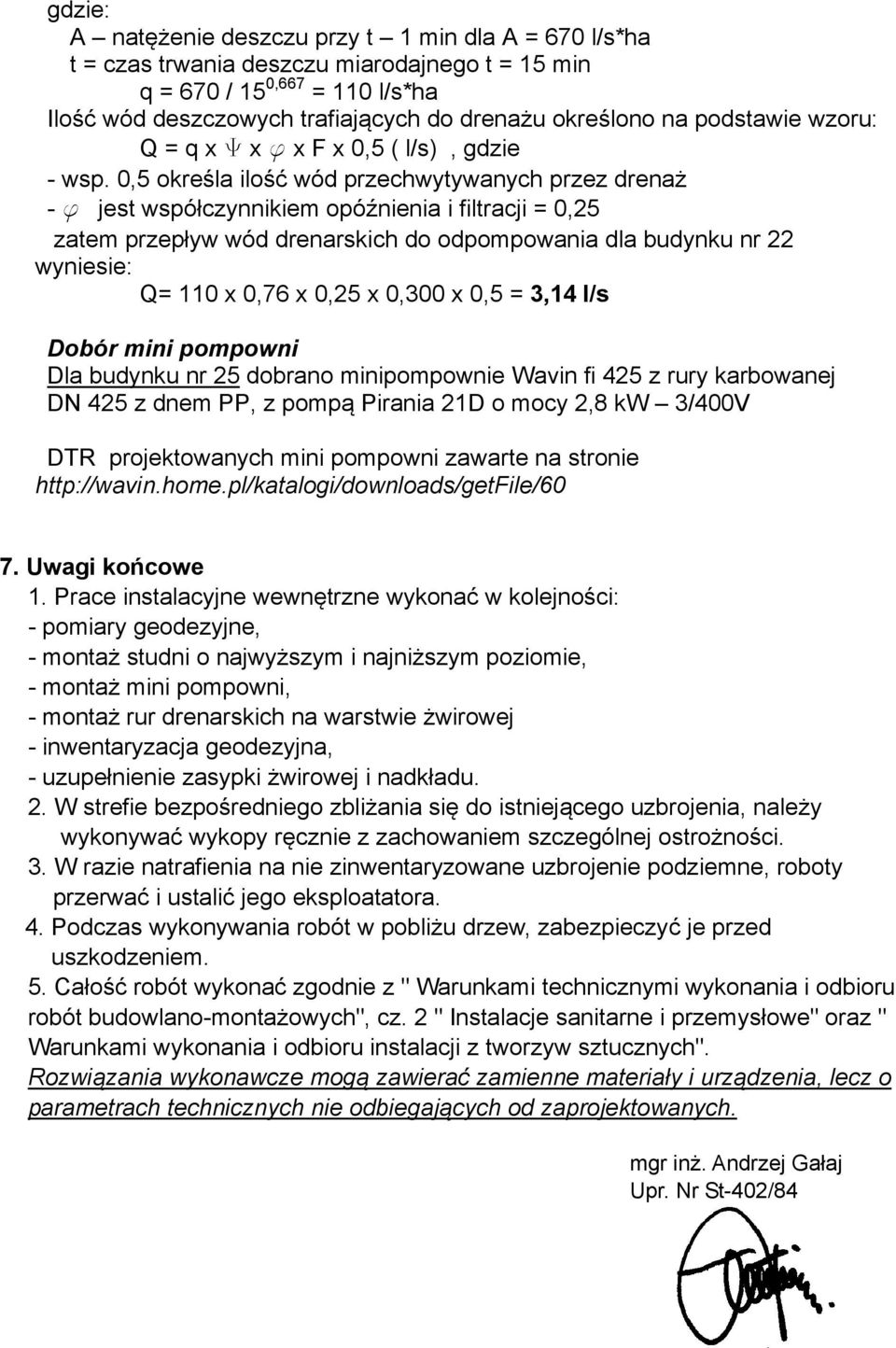

4 gdzie: A natężenie deszczu przy t 1 min dla A = 670 l/s*ha t = czas trwania deszczu miarodajnego t = 15 min q = 670 / 15 0,667 = 110 l/s*ha Ilość wód deszczowych trafiających do drenażu określono na podstawie wzoru: Q = q x Y x f x F x 0,5 ( l/s), gdzie - wsp. 0,5 określa ilość wód przechwytywanych przez drenaż - f jest współczynnikiem opóźnienia i filtracji = 0,25 zatem przepływ wód drenarskich do odpompowania dla budynku nr 22 wyniesie: Q= 110 x 0,76 x 0,25 x 0,300 x 0,5 = 3,14 l/s Dobór mini pompowni Dla budynku nr 25 dobrano minipompownie Wavin fi 425 z rury karbowanej DN 425 z dnem PP, z pompą Pirania 21D o mocy 2,8 kw 3/400V DTR projektowanych mini pompowni zawarte na stronie 7. Uwagi końcowe 1. Prace instalacyjne wewnętrzne wykonać w kolejności: - pomiary geodezyjne, - montaż studni o najwyższym i najniższym poziomie, - montaż mini pompowni, - montaż rur drenarskich na warstwie żwirowej - inwentaryzacja geodezyjna, - uzupełnienie zasypki żwirowej i nadkładu. 2. W strefie bezpośredniego zbliżania się do istniejącego uzbrojenia, należy wykonywać wykopy ręcznie z zachowaniem szczególnej ostrożności. 3. W razie natrafienia na nie zinwentaryzowane uzbrojenie podziemne, roboty przerwać i ustalić jego eksploatatora. 4. Podczas wykonywania robót w pobliżu drzew, zabezpieczyć je przed uszkodzeniem. 5. Całość robót wykonać zgodnie z " Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych", cz. 2 " Instalacje sanitarne i przemysłowe" oraz " Warunkami wykonania i odbioru instalacji z tworzyw sztucznych". Rozwiązania wykonawcze mogą zawierać zamienne materiały i urządzenia, lecz o parametrach technicznych nie odbiegających od zaprojektowanych. mgr inż. Andrzej Gałaj Upr. Nr St-402/84

5 OŚWIADCZENIA PROJEKTANTA Warszawa, dnia r. Projektant oświadcza, że projekt budowlany instalacji drenażu opaskowego budynku nr 25 na terenie Akademii Obrony Narodowej zlokalizowanej w Warszawie przy alei gen. Antoniego Chruściela Montera nr 103, został sporządzony zgodnie z przepisami, aktualnym stanem wiedzy technicznej, jest kompletny i spełnia wymagania celu, jakiemu ma służyć. mgr inż. Andrzej Gałaj Upr. Nr St-402/84
