Załącznik nr 4 Zestawienie małej architektury

Transkrypt

1 REWITALIZACJA BULWARU XAWEREGO DUNIKOWSKIEGO WE WROCŁAWIU PROJEKT WYKONAWCZY AKTUALIZACJA 2014 ZADANIE 1 BULWAR, ZADANIE 2 KLADKA, ZADANIE3 CHODNIK Załącznik nr 4 Zestawienie małej architektury Lp. Oznaczenie w projekcie Opis Ławka podłużna bez oparcia typu Escofet Tramet, dystrybuowana przez firmę Ilość Foto 1 S1 Konstrukcja: dwa profile stalowe HEA 240, zabezpieczone antykorozyjnie, malowane proszkowo. Siedzisko: 5 desek z litego drewna, każda o prostokatnym przekroju 95x200mm długość 2500mm, drewno sosnowe z certyfikatem FSC Wymiary: 44x250x56cm Waga: 260kg Kotwienie: do nawierconych (wg wykresu kotwienia) otworów 40mm wypełnionych żywicą epoksydową - za pomocą ośmiu kotew M-12x S1a Ławka podłużna z oparciem typu Escofet Tramet, dystrybuowana przez firmę Konstrukcja: dwa profile stalowe HEA 240, zabezpieczone antykorozyjnie, malowane proszkowo. Siedzisko i oparcie: 5 desek z litego drewna, każda o prostokatnym przekroju 95x200mm długość 2500mm, drewno sosnowe z certyfikatem FSC Wymiary: 44/84x250x57cm Waga: 275kg Kotwienie: do nawierconych (wg wykresu kotwienia) otworów 40mm wypełnionych żywicą epoksydową - za pomocą ośmiu kotew M-12x BULWAR XAWEREGO DUNIKOWSKIEGO PROJEKT WYKONAWCZY AKTUALIZACJA - WROCŁAW r. 1

2 3 S2 4 S3 5 S4 Ławka asymetryczna typu Escofet Banda Doblada, dystrybuowana przez firmę Konstrukcja: odlew żelbetowy, wytrawiany kwasem, uszczelniany, powierzchnia matowa, lekko szorstka Kolor: biały Kotwienie: obiekt wolnostojący Wymiary: wysokość całkowita 46cm, szerokość całkowita 148cm, szerokość podstawy 50cm, długość całkowita 209cm, długość podstawy 160cm Powierzchnia efektywna: 2 siedziska o wymiarach 100x50cm, Waga: 345kg Krzesło betonowe z oparciem typu Escofet Nigra, dystrybuowane przez firmę Mmcite lub równorzędne: Konstrukcja odlew żelbetowy, uszczelniany, powierzchnia polerowana, z połyskiem Kolor: czarny Kotwienie: do nawierconych (wg wykresu kotwienia) otworów 40mm wypełnionych żywicą epoksydową - za pomocą dwóch kotew M-16x140, we wcześniej przygotowanej stopie fundamentowej o wymiarach 60x60x25cm umieszczonej 5cm poniżej planowanego poziomu gruntu Wymiary: wysokość 77cm, szerokość 55cm, długość 50cm, wysokość siedziska 45cm, kąt pomiędzy siedziskiem a oparciem 90stopni. Waga: 170kg Siedzisko drewniane na podstawie z murka żelbetowego wg rysunku detalu Ds S5 Siedzisko drewniane na podstawie z murka żelbetowego wg rysunku detalu Ds5 30 BULWAR XAWEREGO DUNIKOWSKIEGO PROJEKT WYKONAWCZY AKTUALIZACJA - WROCŁAW r. 2

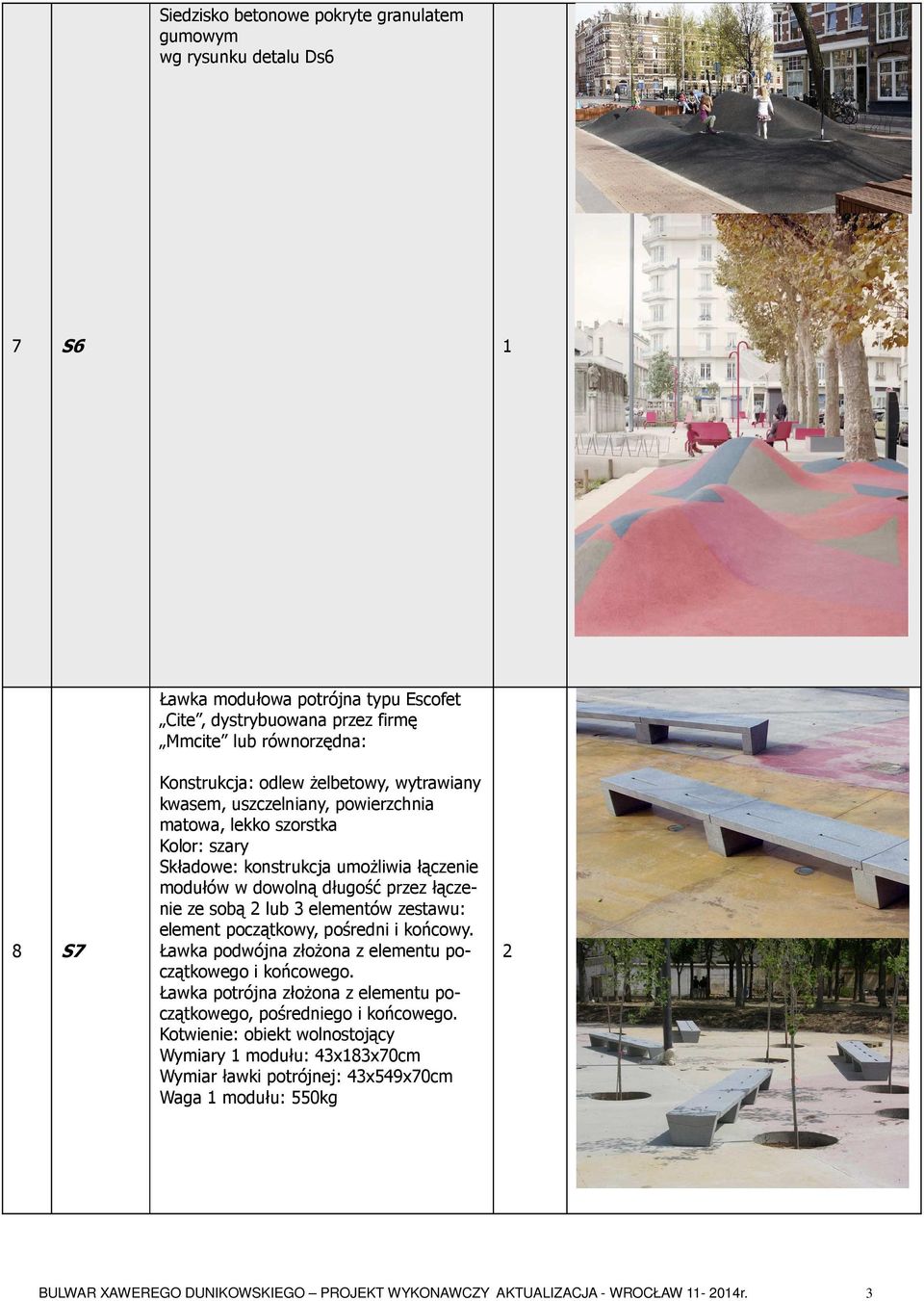

3 Siedzisko betonowe pokryte granulatem gumowym wg rysunku detalu Ds6 7 S6 1 8 S7 Ławka modułowa potrójna typu Escofet Cite, dystrybuowana przez firmę Konstrukcja: odlew żelbetowy, wytrawiany kwasem, uszczelniany, powierzchnia matowa, lekko szorstka Kolor: szary Składowe: konstrukcja umożliwia łączenie modułów w dowolną długość przez łączenie ze sobą 2 lub 3 elementów zestawu: element początkowy, pośredni i końcowy. Ławka podwójna złożona z elementu początkowego i końcowego. Ławka potrójna złożona z elementu początkowego, pośredniego i końcowego. Kotwienie: obiekt wolnostojący Wymiary 1 modułu: 43x183x70cm Wymiar ławki potrójnej: 43x549x70cm Waga 1 modułu: 550kg 2 BULWAR XAWEREGO DUNIKOWSKIEGO PROJEKT WYKONAWCZY AKTUALIZACJA - WROCŁAW r. 3

4 9 S7a 10 S8 Ławka modułowa podwójna typu Escofet Cite, dystrybuowana przez firmę Konstrukcja: odlew żelbetowy, wytrawiany kwasem, uszczelniany, powierzchnia matowa, lekko szorstka Kolor: szary Składowe: konstrukcja umożliwia łączenie modułów w dowolną długość przez łączenie ze sobą 2 lub 3 elementów zestawu: element początkowy, pośredni i końcowy. Ławka podwójna złożona z elementu początkowego i końcowego. Ławka potrójna złożona z elementu początkowego, pośredniego i końcowego. Kotwienie: obiekt wolnostojący Wymiary 1 modułu: 43x183x70cm Wymiar ławki podwójnej: 43x366x70cm Waga 1 modułu: 550kg Ławka z oparciem i podłokietnikami typu Mmcite Preva Urbana, o długości 1,8m, dystrybuowana przez firmę Mmcite lub równorzędna: Charakter konstrukcji: stalowa konstrukcja połączona z drewnianymi deskami za pomocą nierdzewnych śrub Boki konstrukcji pokryte ochronną wartstwą cynku i piecowym lakierem proszkowym Konstrukcja nośna: Dwa spawane boki wykonane z płaskowników 50X8mm i blachy stalowej wycinanej plazmowo o grubości 8mm Siedzisko i oparcie: 17 desek z litego drewna o prostokatnym przekroju 40x30mm długość 1800mm, 1 deska z litego drewna o prostokatnym przekroju 95x30mm długość 1800mm, drewno egzotyczne jatoba Kolor: poliestrowa farba proszkowa struktura polerowana matowa, RAL 9006 Wymiary: 84x180x78cm Kotwienie: kotwienie na płytę chodnikową lub w ubitym terenie do betonowych fundamentów umieszczonych 6cm poniżej planowanego poziomu gruntu przy pomocy kotew M8 Waga: 58kg 3 56 BULWAR XAWEREGO DUNIKOWSKIEGO PROJEKT WYKONAWCZY AKTUALIZACJA - WROCŁAW r. 4

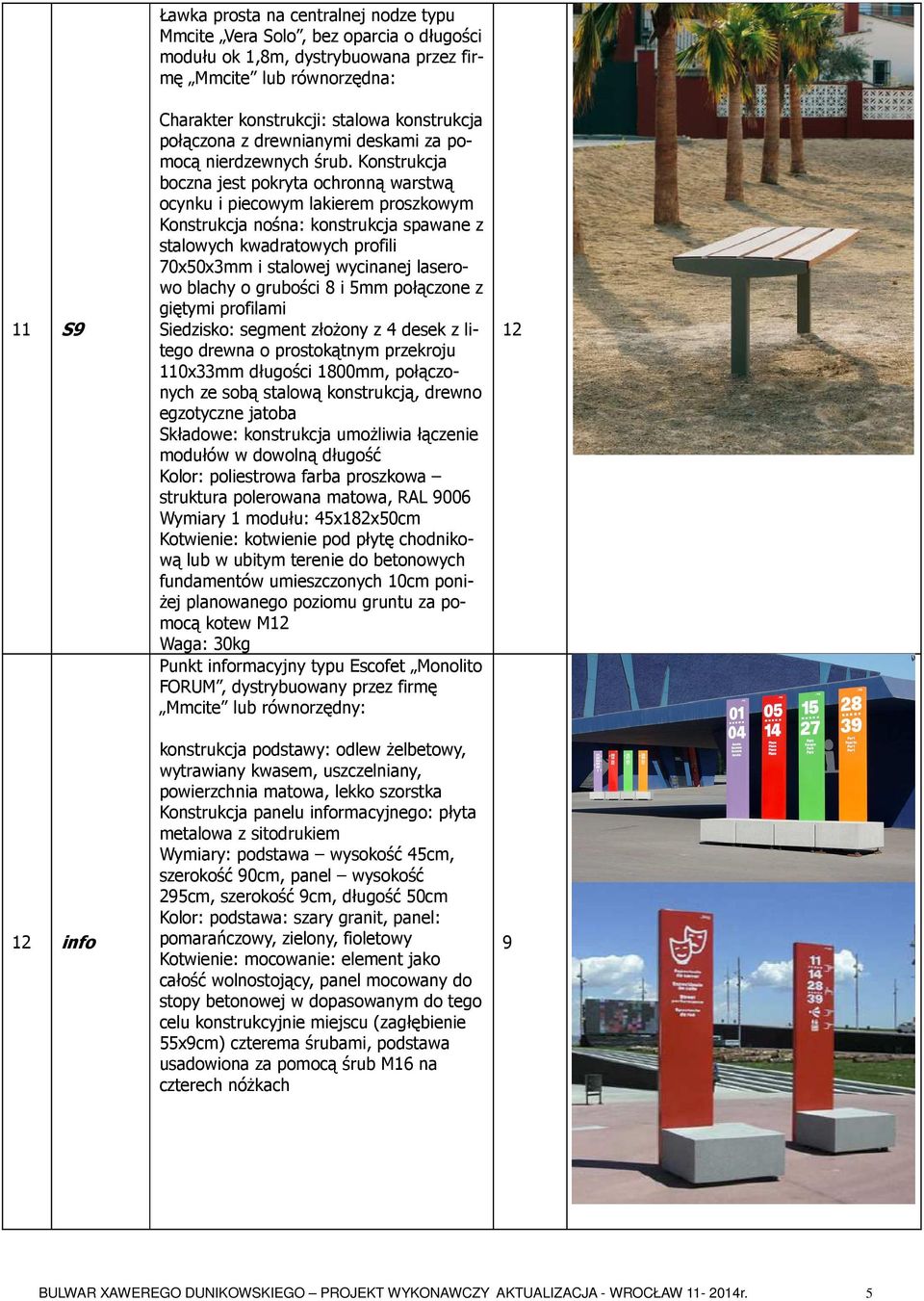

5 11 S9 12 info Ławka prosta na centralnej nodze typu Mmcite Vera Solo, bez oparcia o długości modułu ok 1,8m, dystrybuowana przez firmę Charakter konstrukcji: stalowa konstrukcja połączona z drewnianymi deskami za pomocą nierdzewnych śrub. Konstrukcja boczna jest pokryta ochronną warstwą ocynku i piecowym lakierem proszkowym Konstrukcja nośna: konstrukcja spawane z stalowych kwadratowych profili 70x50x3mm i stalowej wycinanej laserowo blachy o grubości 8 i 5mm połączone z giętymi profilami Siedzisko: segment złożony z 4 desek z litego drewna o prostokątnym przekroju 110x33mm długości 1800mm, połączonych ze sobą stalową konstrukcją, drewno egzotyczne jatoba Składowe: konstrukcja umożliwia łączenie modułów w dowolną długość Kolor: poliestrowa farba proszkowa struktura polerowana matowa, RAL 9006 Wymiary 1 modułu: 45x182x50cm Kotwienie: kotwienie pod płytę chodnikową lub w ubitym terenie do betonowych fundamentów umieszczonych 10cm poniżej planowanego poziomu gruntu za pomocą kotew M12 Waga: 30kg Punkt informacyjny typu Escofet Monolito FORUM, dystrybuowany przez firmę Mmcite lub równorzędny: konstrukcja podstawy: odlew żelbetowy, wytrawiany kwasem, uszczelniany, powierzchnia matowa, lekko szorstka Konstrukcja panelu informacyjnego: płyta metalowa z sitodrukiem Wymiary: podstawa wysokość 45cm, szerokość 90cm, panel wysokość 295cm, szerokość 9cm, długość 50cm Kolor: podstawa: szary granit, panel: pomarańczowy, zielony, fioletowy Kotwienie: mocowanie: element jako całość wolnostojący, panel mocowany do stopy betonowej w dopasowanym do tego celu konstrukcyjnie miejscu (zagłębienie 55x9cm) czterema śrubami, podstawa usadowiona za pomocą śrub M16 na czterech nóżkach 12 9 BULWAR XAWEREGO DUNIKOWSKIEGO PROJEKT WYKONAWCZY AKTUALIZACJA - WROCŁAW r. 5

6 13 R1 Osłona betonowa/obudowa przydrzewna typu Escofet Carmel Circular 120, dystrybuowany przez firmę Mmcite lub równorzędna: Konstrukcja części zewnętrznej: odlew żelbetowy z elementami stalowymi, wytrawiany kwasem, uszczelniany, dwuczęściowy Konstrukcja części wewnętrznej, ringów: stop aluminium powlekany lakierem proszkowym, z czarnymi okuciami. Dwa ringi dwuczęściowe Wymiary: 119,5x120cm, średnica ringów: wewnętrzna 51cm, zewnętrzna 96cm, szerokość ringu 10cm Kotwienie: osadzenie na poziomie utwardzonego terenu (bruku itp.) Waga zestawu: 274 kg 20 Osłona betonowa/ obudowa przydrzewna złożona z czterech prefabrykatów betonowych wg rysunku zestawienia prefabrykatów ZP 14 R2 2 BULWAR XAWEREGO DUNIKOWSKIEGO PROJEKT WYKONAWCZY AKTUALIZACJA - WROCŁAW r. 6

7 BULWAR XAWEREGO DUNIKOWSKIEGO PROJEKT WYKONAWCZY AKTUALIZACJA - WROCŁAW r. 7

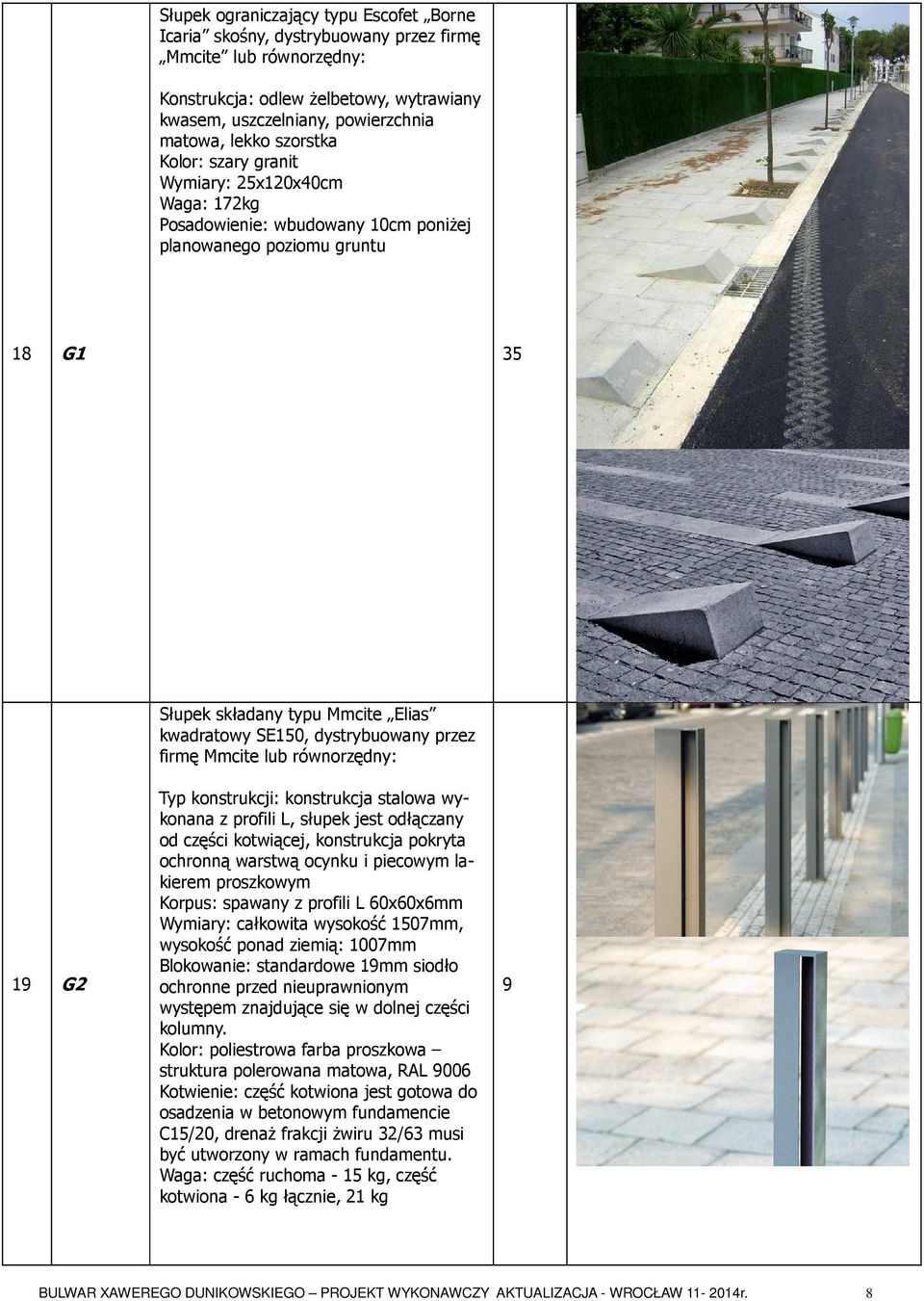

8 Słupek ograniczający typu Escofet Borne Icaria skośny, dystrybuowany przez firmę Mmcite lub równorzędny: Konstrukcja: odlew żelbetowy, wytrawiany kwasem, uszczelniany, powierzchnia matowa, lekko szorstka Kolor: szary granit Wymiary: 25x120x40cm Waga: 172kg Posadowienie: wbudowany 10cm poniżej planowanego poziomu gruntu 18 G G2 Słupek składany typu Mmcite Elias kwadratowy SE150, dystrybuowany przez firmę Mmcite lub równorzędny: Typ konstrukcji: konstrukcja stalowa wykonana z profili L, słupek jest odłączany od części kotwiącej, konstrukcja pokryta ochronną warstwą ocynku i piecowym lakierem proszkowym Korpus: spawany z profili L 60x60x6mm Wymiary: całkowita wysokość 1507mm, wysokość ponad ziemią: 1007mm Blokowanie: standardowe 19mm siodło ochronne przed nieuprawnionym występem znajdujące się w dolnej części kolumny. Kolor: poliestrowa farba proszkowa struktura polerowana matowa, RAL 9006 Kotwienie: część kotwiona jest gotowa do osadzenia w betonowym fundamencie C15/20, drenaż frakcji żwiru 32/63 musi być utworzony w ramach fundamentu. Waga: część ruchoma - 15 kg, część kotwiona - 6 kg łącznie, 21 kg 9 BULWAR XAWEREGO DUNIKOWSKIEGO PROJEKT WYKONAWCZY AKTUALIZACJA - WROCŁAW r. 8

9 20 G3 Balustrada stalowa typu Mmcite Lotlomit prosta rama SL500, dystrybuowany przez firmę Mmcite lub równorzędny: Charakter konstrukcji: konstrukcja stalowa wykonana z profili L, konstrukcja pokryta ochronną warstwą ocynku i piecowym lakierem proszkowym Korpus: spawany z profili L 60x60x6mm Wymiary: całkowita wysokość 1100mm, szerokość 60mm, długość 2500mm Kolor: poliestrowa farba proszkowa struktura polerowana matowa, RAL 9006 Kotwienie: kotwienie pod płytę chodnikową lub w ubitym terenie do betonowych fundamentów umieszczonych 10cm poniżej planowanego poziomu gruntu za pomocą kotew M12. Waga: 29 kg 26 BULWAR XAWEREGO DUNIKOWSKIEGO PROJEKT WYKONAWCZY AKTUALIZACJA - WROCŁAW r. 9
