1 fischer Solar-fix System montażu baterii słonecznych T E C H N I K A M O C O W A N I A

2 fischer Solar-fix System montażu fotowoltaicznych baterii słonecznych Szybki i ł zatrzymywania System montażu Odpowiedni do dachów spadzistych Odpowiedni do dachów płaskich Idealny do indywidualnych rozwiązań Kompatybilny z systemem fischer SaMontec 2

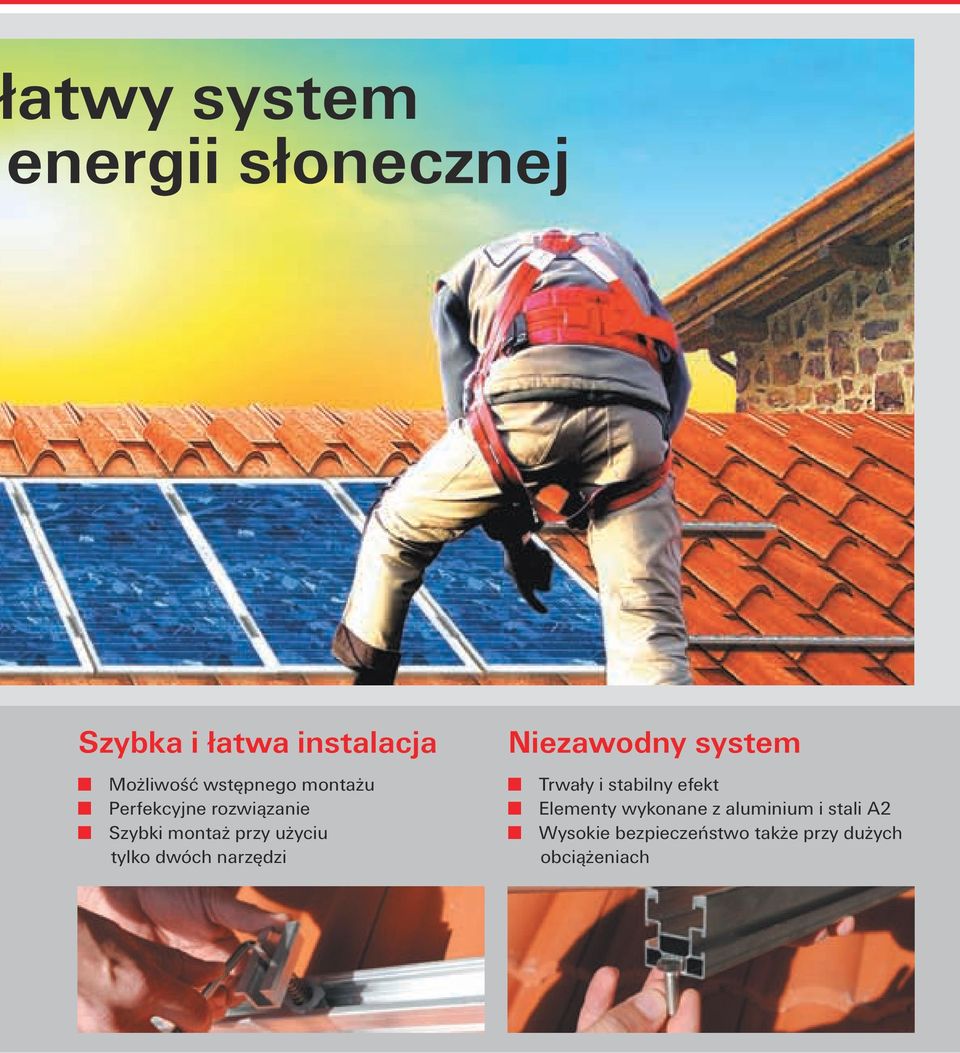

3 atwy system energii słonecznej Szybka i łatwa instalacja Możliwość wstępnego montażu Perfekcyjne rozwiązanie Szybki montaż przy użyciu tylko dwóch narzędzi Niezawodny system Trwały i stabilny efekt Elementy wykonane z aluminium i stali A2 Wysokie bezpieczeństwo także przy dużych obciążeniach 3

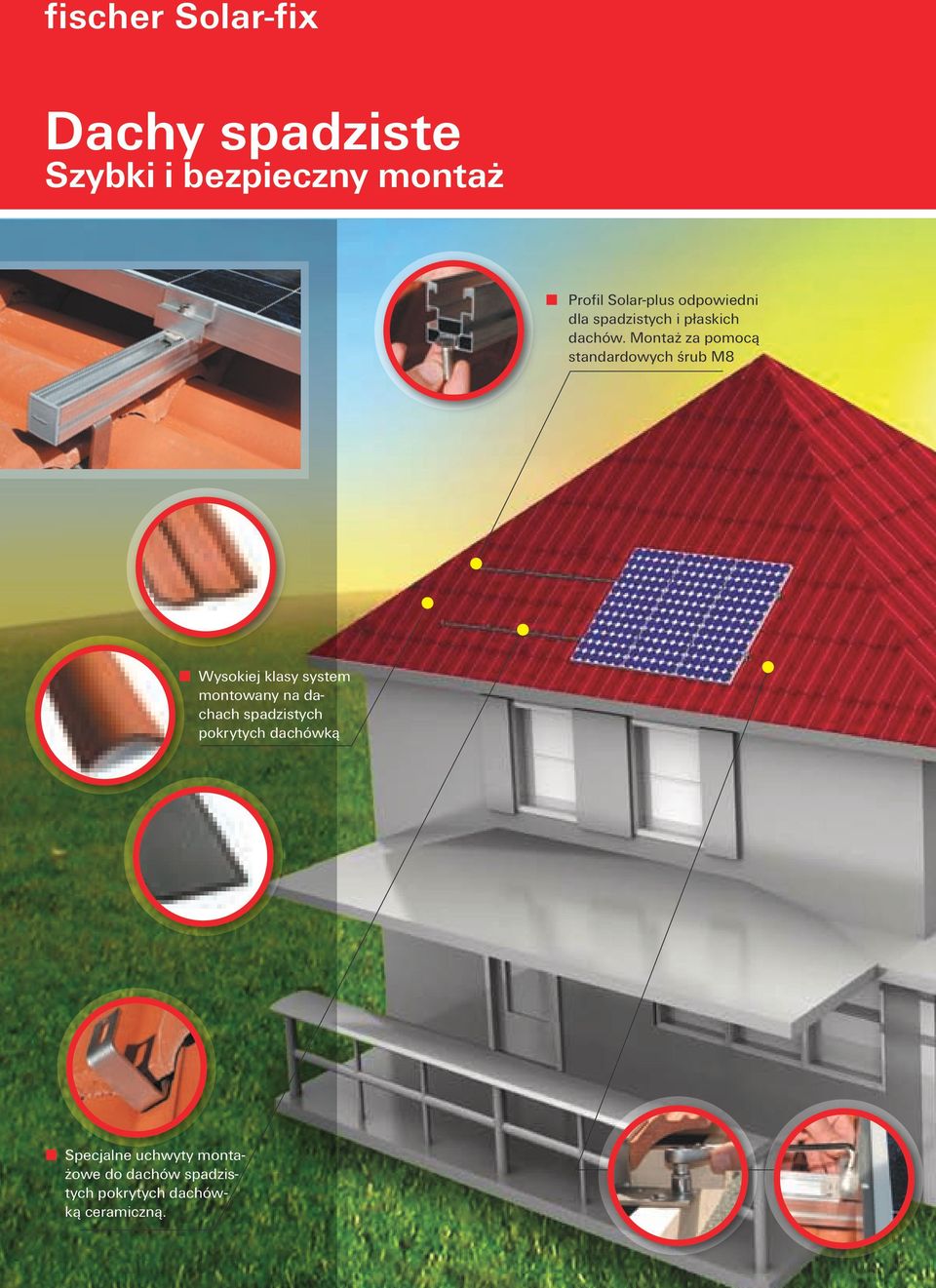

4 fischer Solar-fix Dachy spadziste Szybki i bezpieczny montaż Profil Solar-plus odpowiedni dla spadzistych i płaskich dachów. Montaż za pomocą standardowych śrub M8 Wysokiej klasy system montowany na dachach spadzistych pokrytych dachówką Specjalne uchwyty montażowe do dachów spadzistych pokrytych dachówką ceramiczną.

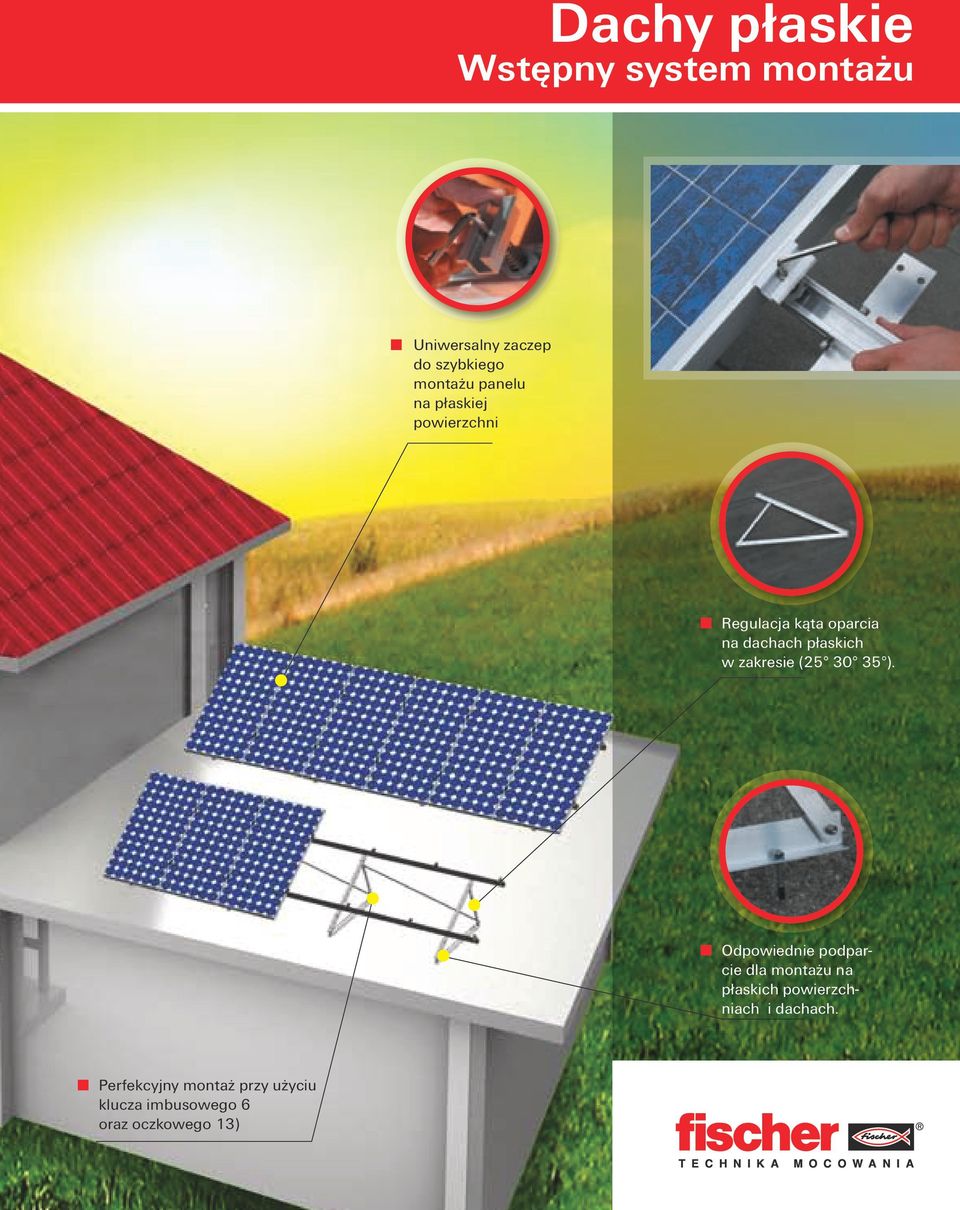

5 Dachy płaskie Wstępny system montażu Uniwersalny zaczep do szybkiego montażu panelu na płaskiej powierzchni Regulacja kąta oparcia na dachach płaskich w zakresie ( ). Odpowiednie podparcie dla montażu na płaskich powierzchniach i dachach. Perfekcyjny montaż przy użyciu klucza imbusowego 6 oraz oczkowego 13) T E C H N I K A M O C O W A N I A

6 fischer Solar-fix Najlepsze rozwiązanie Do płaskich powierzchni i dachów Wstępnie zmontowana rama STF z profili aluminiowych przeznaczona jest do dachów płaskich ( ) i pozwala na szybką oraz łatwą instalację. Stanowi optymalne rozwiązanie montażu paneli dzięki jej odporności na obciążenie wiatrem i śniegiem. Przed przystąpieniem do instalacji należy: 1 - sprawdzić kąt nachylenia 2 - dobrać odpowiednią ramę STF 3 - sprawdzić grubość panelu Kolejność instalacji 1 - otworzyć ramę STF 2 - skręcić ramę STF 3 - umieścić śrubę w profilu Solar-plus 4 - przykręcić profil Solar-fix do ramy 5 - dokręcić profil Solar-fix 6 - przymocować panel

7 Poziome powierzchnie i dachy KOMPONENTY RAMA STF STF Wstępnie zmontowana rama trójkątna STF Wstępnie zmontowana rama trójkątna BP AL 4m Usztywnienie do profili trójkątnych Uwaga: Rama STF jest dostarczana z 4 śrubami M8x20 i 4 nakrętkami Art Art PANEL SOLAR-PLUS Długość (m) Profil aluminiowy Solar-Plus 6m Profil aluminiowy Solar-Plus 4m 4 Art POŁĄCZENIA PANELI SOLAR-PLUS Ilość na każdy profil Łącznik CP AL do profilu Solar-plus 2 szt. * Uwaga: Łącznik CP AL jest dostarczany ze śrubami. * zobacz Dane techniczne Art POŁĄCZENIA PANELI wstępnie WST PNIE zmontowane ZMONTOWANE łączniki ŁĄCZNIKI PMC i I PMF Grubość panelu (mm) PMC Wstępnie zmontowany łącznik środkowy PMC Wstępnie zmontowany łącznik środkowy PMC Wstępnie zmontowany łącznik środkowy PMC Wstępnie zmontowany łącznik środkowy PMF 34 Wstępnie zmontowany łącznik końcowy PMF 35 Wstępnie zmontowany łącznik końcowy PMF 36 Wstępnie zmontowany łącznik końcowy PMF 38 Wstępnie zmontowany łącznik końcowy PMF 40 Wstępnie zmontowany łącznik końcowy PMF 42 Wstępnie zmontowany łącznik końcowy PMF 46 Wstępnie zmontowany łącznik końcowy PMF 50 Wstępnie zmontowany łącznik końcowy 50 Uwaga: Łączniki PME/PMC są dostarczane z uchwytami MF/Mc, śrubami TCEI oraz trzpieniami młoteczkowymi. Art Art AKCESORIA RHS 8x20 A2 Śruba młoteczkowa do profilu Solar-Plus Samowiert 4,8x32 A2 z głowicą sześciokątną AK SP zaślepka do profilu Solar-Plus Art Art Art

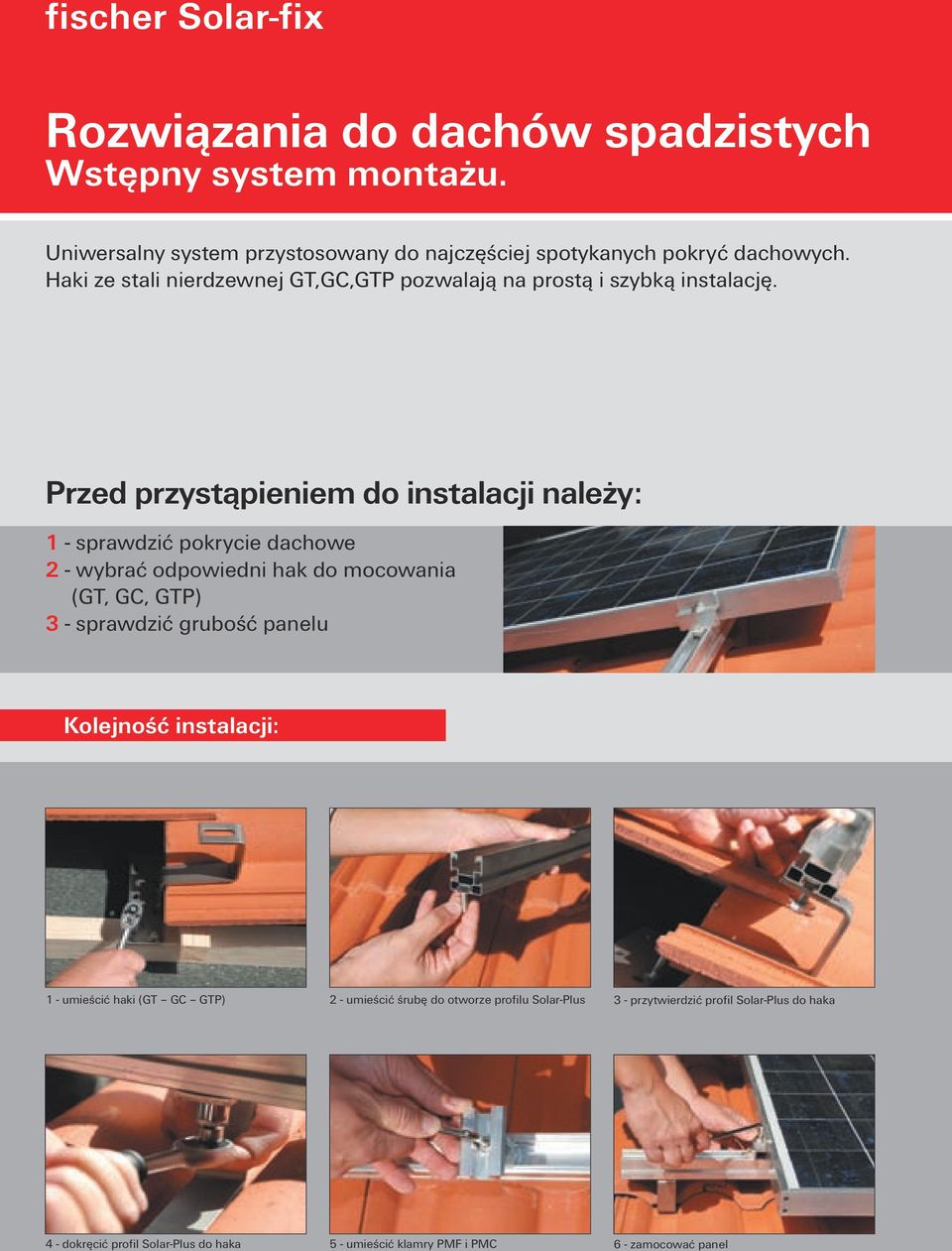

8 fischer Solar-fix Rozwiązania do dachów spadzistych Wstępny system montażu. Uniwersalny system przystosowany do najczęściej spotykanych pokryć dachowych. Haki ze stali nierdzewnej GT,GC,GTP pozwalają na prostą i szybką instalację. Przed przystąpieniem do instalacji należy: 1 - sprawdzić pokrycie dachowe 2 - wybrać odpowiedni hak do mocowania (GT, GC, GTP) 3 - sprawdzić grubość panelu Kolejność instalacji: 1 - umieścić haki (GT GC GTP) 2 - umieścić śrubę do otworze profilu Solar-Plus 3 - przytwierdzić profil Solar-Plus do haka 4 - dokręcić profil Solar-Plus do haka 5 - umieścić klamry PMF i PMC 6 - zamocować panel

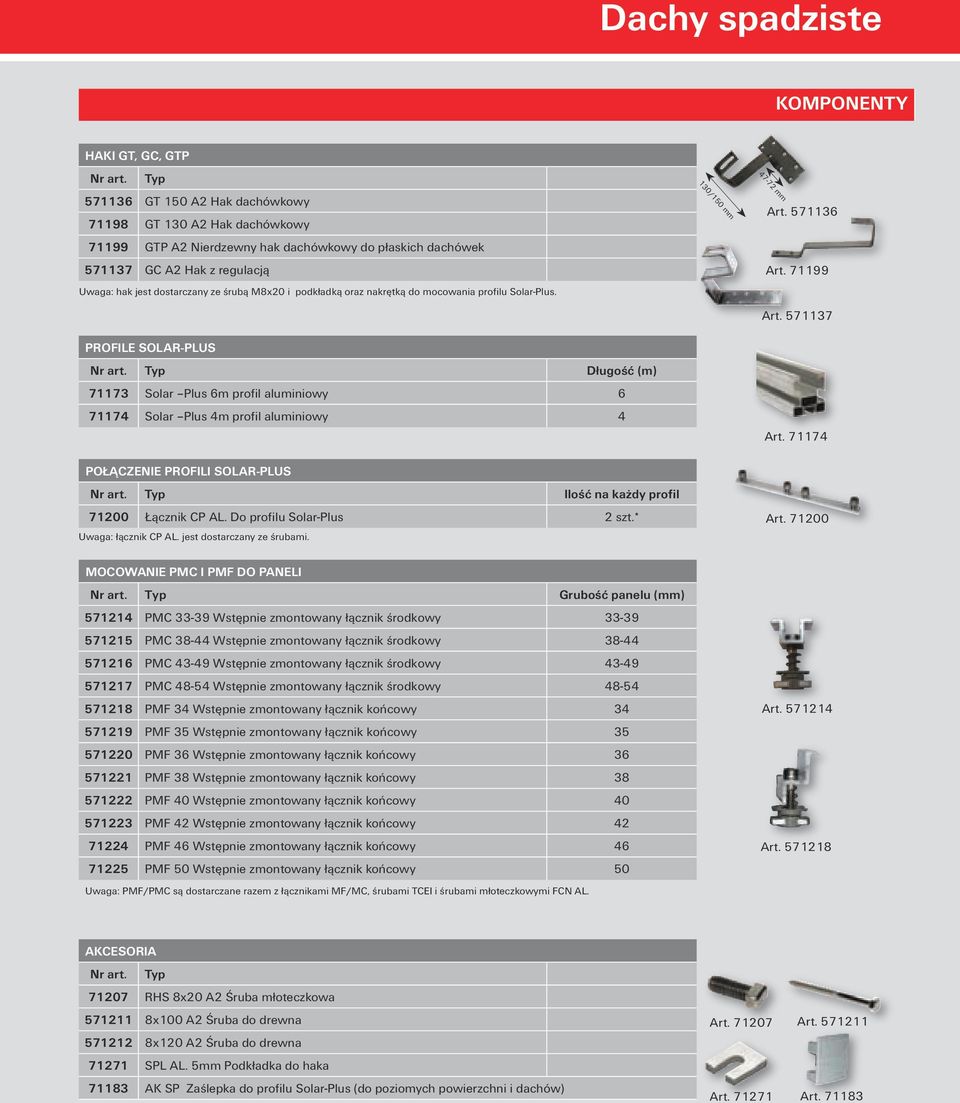

9 Dachy spadziste KOMPONENTY haki GT, GC, GTP GT 150 A2 Hak dachówkowy GT 130 A2 Hak dachówkowy GTP A2 Nierdzewny hak dachówkowy do płaskich dachówek GC A2 Hak z regulacją Uwaga: hak jest dostarczany ze śrubą M8x20 i podkładką oraz nakrętką do mocowania profilu Solar-Plus. PROFILE SOLAR-PLUS Długość (m) Solar Plus 6m profil aluminiowy Solar Plus 4m profil aluminiowy 4 POŁĄCZENIE PROFILI SOLAR-PLUS Ilość na każdy profil Łącznik CP AL. Do profilu Solar-Plus 2 szt.* Uwaga: łącznik CP AL. jest dostarczany ze śrubami. 130/150 mm mm Art Art Art Art Art MOCOWANIE PMC I PMF DO PANELI Grubość panelu (mm) PMC Wstępnie zmontowany łącznik środkowy PMC Wstępnie zmontowany łącznik środkowy PMC Wstępnie zmontowany łącznik środkowy PMC Wstępnie zmontowany łącznik środkowy PMF 34 Wstępnie zmontowany łącznik końcowy PMF 35 Wstępnie zmontowany łącznik końcowy PMF 36 Wstępnie zmontowany łącznik końcowy PMF 38 Wstępnie zmontowany łącznik końcowy PMF 40 Wstępnie zmontowany łącznik końcowy PMF 42 Wstępnie zmontowany łącznik końcowy PMF 46 Wstępnie zmontowany łącznik końcowy PMF 50 Wstępnie zmontowany łącznik końcowy 50 Uwaga: PMF/PMC są dostarczane razem z łącznikami MF/MC, śrubami TCEI i śrubami młoteczkowymi FCN AL. Art Art AKCESORIA RHS 8x20 A2 Śruba młoteczkowa x100 A2 Śruba do drewna x120 A2 Śruba do drewna SPL AL. 5mm Podkładka do haka AK SP Zaślepka do profilu Solar-Plus (do poziomych powierzchni i dachów) Art Art Art Art

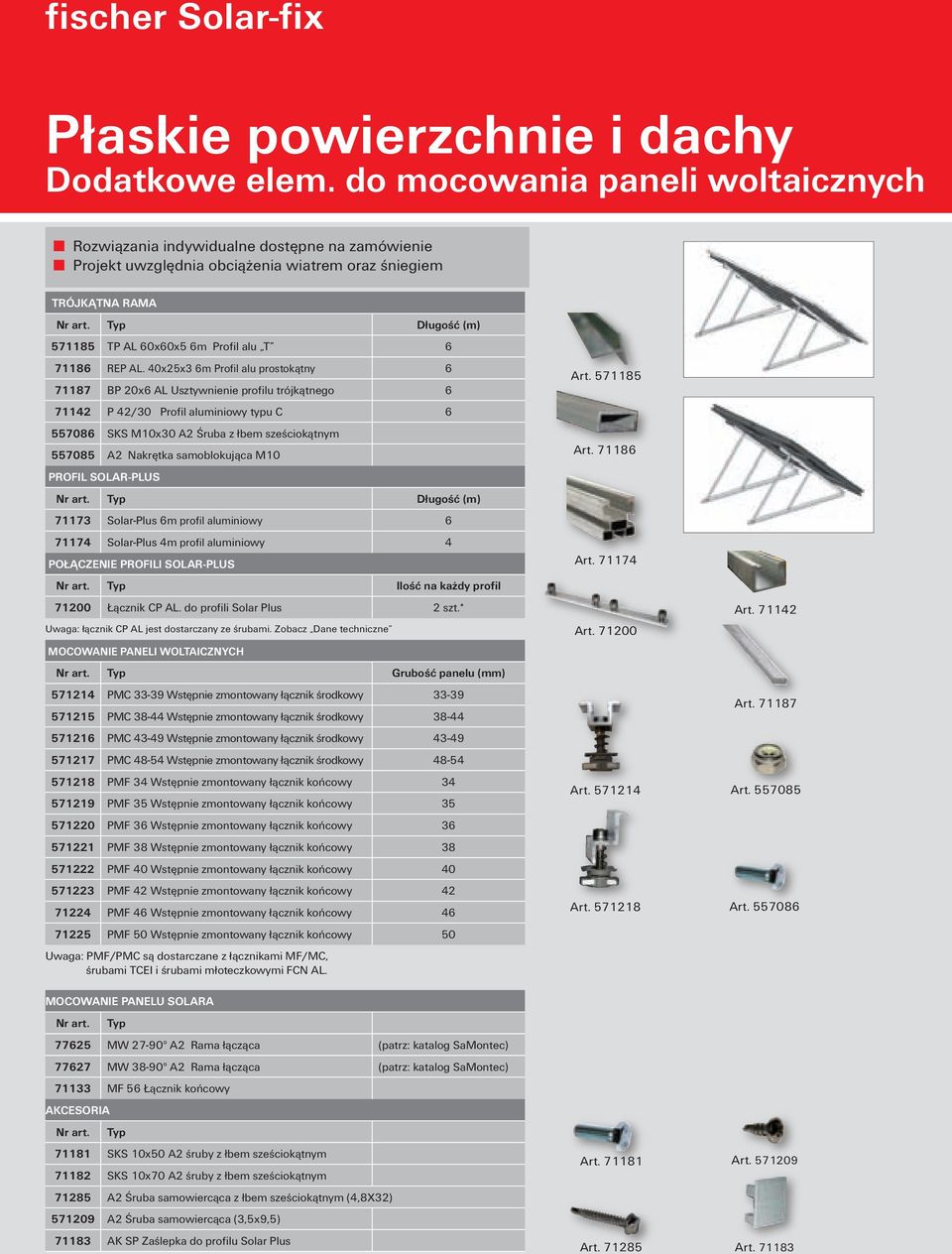

10 fischer Solar-fix Płaskie powierzchnie i dachy Dodatkowe elem. do mocowania paneli woltaicznych Rozwiązania indywidualne dostępne na zamówienie Projekt uwzględnia obciążenia wiatrem oraz śniegiem TRÓJKĄTNA RAMA Długość (m) TP AL 60x60x5 6m Profil alu T REP AL. 40x25x3 6m Profil alu prostokątny BP 20x6 AL Usztywnienie profilu trójkątnego P 42/30 Profil aluminiowy typu C SKS M10x30 A2 Śruba z łbem sześciokątnym A2 Nakrętka samoblokująca M10 PROFIL SOLAR-PLUS Długość (m) Solar-Plus 6m profil aluminiowy Solar-Plus 4m profil aluminiowy 4 POŁĄCZENIE PROFILI SOLAR-PLUS Ilość na każdy profil Łącznik CP AL. do profili Solar Plus 2 szt.* Uwaga: łącznik CP AL jest dostarczany ze śrubami. Zobacz Dane techniczne MOCOWANIE PANELI WOLTAICZNYCH Grubość panelu (mm) PMC Wstępnie zmontowany łącznik środkowy PMC Wstępnie zmontowany łącznik środkowy PMC Wstępnie zmontowany łącznik środkowy PMC Wstępnie zmontowany łącznik środkowy PMF 34 Wstępnie zmontowany łącznik końcowy PMF 35 Wstępnie zmontowany łącznik końcowy PMF 36 Wstępnie zmontowany łącznik końcowy PMF 38 Wstępnie zmontowany łącznik końcowy PMF 40 Wstępnie zmontowany łącznik końcowy PMF 42 Wstępnie zmontowany łącznik końcowy PMF 46 Wstępnie zmontowany łącznik końcowy PMF 50 Wstępnie zmontowany łącznik końcowy 50 Uwaga: PMF/PMC są dostarczane z łącznikami MF/MC, śrubami TCEI i śrubami młoteczkowymi FCN AL. MOCOWANIE PANELU SOLARA MW A2 Rama łącząca (patrz: katalog SaMontec) MW A2 Rama łącząca (patrz: katalog SaMontec) MF 56 Łącznik końcowy akcesoria SKS 10x50 A2 śruby z łbem sześciokątnym SKS 10x70 A2 śruby z łbem sześciokątnym A2 Śruba samowiercąca z łbem sześciokątnym (4,8X32) A2 Śruba samowiercąca (3,5x9,5) AK SP Zaślepka do profilu Solar Plus Art Art Art Art Art Art Art Art Art Art Art Art Art Art

11 Akcesoria MF ALUMINIOWY ŁĄCZNIK KOŃCOWY Grubość panelu (mm) do łączenia ze śrubami TCEI A2 Nr art MF 30 łącznik końcowy 30 M 8x30 mm MF 32 łącznik końcowy 32 M 8x30 mm MF 34 łącznik końcowy 34 M 8x30 mm MF 35 łącznik końcowy 35 M 8x35 mm MF 36 łącznik końcowy 36 M 8x35 mm MF 38 łącznik końcowy 38 M 8x35 mm MF 40 łącznik końcowy 40 M 8x40 mm MF 42 łącznik końcowy 42 M 8x40 mm MF 44 łącznik końcowy 44 M 8x40 mm MF 45 łącznik końcowy 45 M 8x45 mm MF 46 łącznik końcowy 46 M 8x45 mm MF 48 łącznik końcowy 48 M 8x45 mm MF 50 łącznik końcowy 50 M 8x50 mm MF 56 łącznik końcowy 56 M 8x55 mm MC ALUMINIOWY ŁĄCZNIK ŚRODKOWY Grubość panelu (mm) do łączenia ze śrubami TCEI A2 Nr art MC łącznik środkowy M 8x35 mm M 8x40 mm M 8x45 mm M 8x50 mm M 8x55 mm M 8X55 mm Art Art ŚRUBA MŁOTECZKOWA FCN AL M8 śruba młoteczkowa o grubości 6 mm ŚRUBA NA SZEŚCIOKĄTNY KLUCZ IMBUSOWY TCEI M8x30 mm A2 śruba ze stali nierdzewnej A TCEI M8x35 mm A2 śruba ze stali nierdzewnej A TCEI M8x40 mm A2 śruba ze stali nierdzewnej A TCEI M8x45 mm A2 śruba ze stali nierdzewnej A TCEI M8x50 mm A2 śruba ze stali nierdzewnej A TCEI M8x55 mm A2 śruba ze stali nierdzewnej A2 ACCESSORIES SKS 8x20 A2 Nakrętka sześciokątna SKS 8x50 A2 Nakrętka sześciokątna M8 A2 Nakrętka samoblokująca MU F M8 A2 Nakrętka sześciokątna ze zintegrowaną podkładką Art Art Art Art Art MOCOWANIE DO DACHÓW POKRYTYCH BLACHĄ FALISTĄ STSR 10x200 A2 podwójnie nagwintowana śruba z podkładką STSR 10x250 A2 podwójnie nagwintowana śruba z podkładką STSR 12x300 A2 podwójnie nagwintowana śruba z podkładką SSP 10 A2 płytka łącznikowa do śruby STSR SSP 12 A2 płytka łącznikowa do śruby STSR Art Art

12 fischer Solar-fix Dane techniczne PROFIL SOLAR-PLUS Y WŁAŚCIWOŚCI PROFILU Powierzchnia A = 362,3 mm² X X Moment bezwładności Ix = mm 4 Wskaźnik wytrzymałości Wx = 3285 mm³ Moment bezwładności Iy = mm 4 Wskaźnik wytrzymałości Wy = 3578 mm³ Materiał = AW6060 T5 Aluminium wg normy EN 755-2:1997 Wytrzymałość na rozciąganie Rm: 160 N/mm² 0,2% - Granica plastyczności Rp 0,2 : 120 N/mm² Y HAKI GT GC GT 150 GT element hakowy = 30 x 5 mm GT element płaski = 50 x 5 mm Średnica otworów = 9 mm Materiał = X5CrNi Stal nierdzewna A2 zgodnie z normą EN :2005 GT 130 GC GC element hakowy = 35 x 6 mm GC element płaski = 50 x 5 mm Średnica otworów = 9 mm Materiał = X5CrNi Stal nierdzewna A2 zgodnie z normą EN :2005

13 Dane techniczne Rama STF Y PARAMETRY TEOWNIKA X X Powierzchnia A = 304 mm² Moment bezwładności Ix = mm 4 Wskaźnik wytrzymałości Wx = 1971 mm³ Moment bezwładności Iy = mm 4 Wskaźnik wytrzymałości Wy = 1293 mm³ Y PARAMETRY PROFILU ZAMKNIĘTEGO Powierzchnia A = 164 mm² X X Moment bezwładności Ix = mm 4 Wskaźnik wytrzymałości Wx = 1176 mm³ Moment bezwładności Iy = 5554 mm 4 Wskaźnik wytrzymałości Wy = 740 mm³ Y STF Materiał = AW6060 T66 Aluminium wg normy EN 755-2:1997 Wytrzymałość na rozciąganie Rm 195 N/mm² STF ,2% - Granica plastyczności Rp 0,2 : 150 N/mm² CP AL (art ) Użycie profilu łączącego - w przypadku gdy łączenie znajduje się w odległości nie większej niż 1/5 odległości pomiędzy zaciskami (ramą STF lub hakami).

14 fischer Solar-fix Rozwiązania Odległość pomiędzy podporami jest określona zgodnie z EC 0 i EC 9 (EN 1990 i EN ) Wartości wyliczono w ten sposób aby uzyskać albo największe dopuszczalne naprężenie albo maksymalne odkształcenie (1/150 odległości pomiędzy podporami Solarplusa, i 10mm dla haków GT i GC) Zalecamy, aby przerywać profil Solar-Plus co 12 m. Propozycja dla dachów pochyłych DACHÓWKI DACHÓWKI PŁASKIE DACHÓWKI ARABSKIE Grubość panelu GT 150 art GT 130 art GTP GC A ZESTAWIENIE dla paneli standardowych (160 x 80 cm) przy obciążeniu śniegiem = 65 Kg/m 2 i wiatrem = 50 Kg/m 2 Haki zależnie od dachu Profil Solar Plus 6 m art Łącznik PMF A zależnie od grubości A Łącznik PMC A zależnie od grubości A 6 paneli 14 szt. 2 szt. 4 szt. 10 szt. 12 paneli 28 szt. 4 szt. 8 szt. 20 szt. 18 paneli 42 szt. 6 szt. 12 szt. 30 szt. Propozycja dla dachów płaskich OSZACOWANIE NACHYLENIA STF STF Grubość panelu art art A ZESTAWIENIE dla paneli standardowych (160 x 80 cm) przy obciążeniu śniegiem = 65 Kg/m 2 i wiatrem = 50 Kg/m 2 RAMA STF zależnie od nachylenia Profil Solar Plus 6 m art Łącznik PMF A zależnie od grubości A Łącznik PMC A zależnie od grubości A 6 paneli 5 szt. 2 szt. 4 szt. 10 szt. 12 paneli 10 szt. 4 szt. 8 szt. 20 szt. 18 paneli 15 szt. 6 szt. 12 szt. 30 szt.
