POSTANOWIENIA OGÓLNE I TECHNICZNE

Transkrypt

1

2

3 AT /2004 2/75 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Drzwi ECONOMY 50 i ECONOMY Przegrody stałe ECONOMY 50 i ECONOMY PAKOWANIE, PRZECHOWYWANIE, TRANSPORT OCENA ZGODNOŚCI System oceny zgodności Zakładowa kontrola produkcji Badania typu Badania kontrolne gotowych wyrobów Częstotliwość badań kontrolnych Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO - PRAWNE TERMIN WAŻNOŚCI INFORMACJE DODATKOWE RYSUNKI... 35

4 AT /2004 3/75 POSTANOWIENIA OGÓLNE I TECHNICZNE 1. PRZEDMIOT APROBATY 1.1. Ustalenia ogólne Przedmiotem niniejszej Aprobaty Technicznej ITB są drzwi ECONOMY 50 i ECONOMY 60 oraz zestaw wyrobów do wykonywania przegród stałych ECONOMY 50 i ECONOMY 60. Właścicielem systemów konstrukcyjno technologicznych ECONOMY 50 i ECONOMY 60 jest firma JANSEN A.G., CH-9463 Oberriet SG, Szwajcaria. Kompletatorami zestawu wyrobów do wykonywania przegród stałych ECONOMY 50 i ECONOMY 60 oraz producentami drzwi ECONOMY 50 i ECONOMY 60 są firmy: KÖNIG STAHL Sp. z o. o., Warszawa, ul. Kolejowa 57, które uzyskały od firmy KÖNIG STAHL Sp. z o. o. prawo do produkowania (kompletowania) wyrobów objętych niniejszą Aprobatą Techniczną ITB i oznaczania ich znakiem towarowym: ECONOMY 50 lub ECONOMY 60 Aprobata Techniczna obejmuje: - drzwi ECONOMY 50 i ECONOMY 60 ogólnego stosowania oraz o klasach odporności ogniowej E 30 i E 60 i klasach dymoszczelności S 60 według Ustaleń Aprobacyjnych GS VII.01/98 i Sm według normy EN :2003, - przegrody stałe ECONOMY 50 i ECONOMY 60 ogólnego stosowania oraz o klasach odporności ogniowej: E 30, E 60 i E Wyroby i akcesoria Do wykonywania drzwi i przegród stałych systemów ECONOMY 50 i ECONOMY 60 stosowane są następujące wyroby i akcesoria: - stalowe profile konstrukcyjne z powłoką cynkową lub bez (w systemie ECONOMY 60 także profile ze stali nierdzewnej), - przeszklenia, - wypełnienia nieprzezroczyste, - listwy mocujące szyby i wypełnienia nieprzezroczyste, - wkręty mocujące listwy,

5 AT /2004 4/75 - uszczelki ceramiczne, uszczelki z EPDM, uszczelki polietylenowe do mocowania szyb i wypełnień nieprzezroczystych, - klocki podszybowe. W drzwiach systemów ECONOMY 50 i ECONOMY 60 stosowane są ponadto: - uszczelki z EPDM przymykowe skrzydła drzwiowego, - uszczelnienia progowe drzwi dymoszczelnych, - inne akcesoria i wyposażenie drzwi (zawiasy, bolce, wkręty, zamki, rygle, samozamykacze, klamki itp.). Kształt przekrojów poprzecznych i wymiary profili podano na rys Na rys. 6 podano kształt i wymiary profili serii 50, stosowane tylko do wykonywania drzwi i przegród ogólnego stosowania. Przeszklenia drzwi i przegród stałych systemów ECONOMY 50 i ECONOMY 60 są wykonywane ze szkieł wymienionych w tablicy 1, w zależności od klasy odporności ogniowej. Rodzaj szkła Minimalna grubość nominalna, mm Maksymalna powierzchnia, m 2 Max wymiar, m Tablica 1 Klasa odporności ogniowej Pyrodur 8 2,80 2,40 E 30 Pyrodur 9 3,12 2,40 E 30 Pyrodur 10 2,40 2,40 E 60 Pyroswiss xx) 6 2,40 2,40 E 30 Pyroswiss xx) 10 2,40 2,40 E 30 Pyroswiss Plus xx) 6 2,40 2,40 E 60 Pyroswiss Extra xx) 6 1,89 1,80 E 120 Fivestar 5 1,25 1,30 E 30 Pyran S 5 2,40 2,40 E 30 Pyran S 5 2,40 2,40 E 60 Pyran S 8 1,89 1,80 E 120 Pyroshield 6 3,36 2,40 E 30 Pyroshield 6 1,44 2,40 E 60 Pyroshield Safety Clear x) 6 1,89 1,80 E 120 Pyrobelite 7 3,30 2,40 E 30 x) szybę należy przykleić do uszczelki na górnej krawędzi i na bocznych krawędziach na długości 1/4 wysokości od góry klejem PROMAT KLEBER K84. Klejem nie należy wypełniać przestrzeni ponad szybą i uszczelką. xx) do osadzania szyby stosuje się klocki podszybowe o wysokości 10 mm.

6 AT /2004 5/75 Przeszklenia drzwi i przegród stałych systemu ECONOMY 50 i ECONOMY 60 o klasie dymoszczelności S 60 i Sm mogą być wykonywane ze szkła: - hartowanego o grubości nie mniejszej niż 6 mm, - wymienionego w tablicy 1. Szkła wymienione w tablicy 1 mogą być łączone z innymi rodzajami szkieł, przy zastosowaniu stalowej ramki dystansowej, tworząc przeszklenia zespolone o dodatkowej funkcji, np. termoizolacyjnej, kuloodpornej, akustycznej lub antywłamaniowej. W przypadku szkła hartowanego ramka dystansowa może być wykonana z aluminium. Wymiary przeszkleń zespolonych nie mogą przekroczyć wymiarów podanych w tablicy 1, a grubość zestawu nie może być większa niż 42 mm w przypadku ECONOMY 50 i 52 mm w przypadku ECONOMY 60. Przeszklenia mogą mieć kształt prostokątny, trapezowy, trójkątny, okrągły lub owalny. Wypełnienia nieprzezroczyste drzwi i przegród stałych systemów ECONOMY 50 i ECONOMY 60 o klasie odporności ogniowej E 30 lub E 60 oraz o klasie dymoszczelności S 60 i Sm nie mogą mieć wymiarów większych niż 1400 x 1400 mm. Są one wykonywane w następujących wariantach: a) wypełnienia mocowane jak przeszklenia i składające się z: - płyt PROMATECT firmy PROMAT o grubości nie mniejszej niż 10 mm lub płyt gipsowo kartonowych GKF firmy KNAUF lub LAFARGE NIDA GIPS o grubości nie mniejszej niż 12,5 mm lub płyt gipsowo kartonowych RF firmy RIGIPS o grubości nie mniejszej niż 12,5 mm, obłożonych dwustronnie blachą stalową (lub aluminiową w przypadku klasy E 30) grubości 1 2 mm. b) wypełnienia o grubości równej szerokości profila (tj. 50 mm w systemie ECONOMY 50 i 60 mm w systemie ECONOMY 60) i składające się z: - blachy stalowej grubości 1 2 mm, mocowanej po obwodzie do profili konstrukcyjnych poprzez spawanie punktowe lub przy użyciu wkrętów samowiercących Ø 4,2 mm w rozstawie nie większym niż 200 mm jak na rys. 27 i 29 (wewnętrzna przestrzeń może być wypełniona materiałem niepalnym np. wełną mineralną); w przypadku klasy dymoszczelności S 60 i Sm połączenia profili z blachą stalową powinny być uszczelniane silikonem od strony wewnętrznej (rys. 27 i 29). Wypełnienia drzwi i przegród ogólnego stosowania mogą być wykonywane z dowolnych wyrobów dopuszczonych do obrotu i stosowania. Do mocowania przeszkleń i wypełnień nieprzezroczystych są stosowane następujące wyroby systemowe: - stalowe listwy mocujące, rys. 7 i 8 a, - aluminiowe listwy mocujące, rys. 9, - aluminiowe listwy osłaniające, rys. 8 b i 8 c,

7 AT /2004 6/75 - wkręty, rys. 10, - uszczelki ceramiczne, rys 11, - uszczelki z EPDM, rys. 13, - uszczelki polietylenowe, rys. 12, - klocki podszybowe, rys. 14, Listwy stalowe podane na rys. 7 a 7 g i aluminiowe podane na rys. 9 a 9 k są zaciskane na łbach wkrętów ( ). Listwy stalowe podane na rys. 7 h 7 j są przykręcane do profili konstrukcyjnych wkrętami samowiercącymi Ø 4,2 mm lub wkrętami M5. Kątownik stalowy podany na rys. 8 a jest mocowany wkrętami ( ) i osłonięty listwą aluminiową podaną na rys. 8 b lub 8 c. Listwy aluminiowe podane na rys. 9 l 9 s są mocowane zaczepem ( ). Rozstaw wkrętów i zaczepów mocujących systemowe listwy mocujące lub kształtowniki stalowe powinien wynosić nie więcej niż 250 mm (rys ). W przypadku klasy odporności ogniowej E 120 listwy mocujące szyby ( Z Z) są osadzane poprzez zatrzaśnięcie na łbach wkrętów ( ) i dodatkowo przymocowane wkrętami Ø 4,2 mm lub wkrętami M5 na obu końcach listwy (rys. 35 i 36). W drzwiach systemów ECONOMY 50 i ECONOMY 60 stosowane są uszczelki przymykowe skrzydła z EPDM (rys i 48). Elementy uszczelnień progowych drzwi dymoszczelnych podano na rys. 18. Pozostałe okucia i akcesoria podano na rys i 49 oraz w tablicach 2 i Przegrody stałe Przegrody stałe w systemach ECONOMY 50 i ECONOMY 60 mogą być wykonywane w postaci jednego segmentu lub jako wielosegmentowe. W przegrody te mogą być wbudowywane drzwi jedno- lub dwuskrzydłowe, odpowiednio w systemie ECONOMY 50 lub ECONOMY 60. Wysokość przegród nie może przekraczać 4000 mm, a długość jest nieograniczona pod warunkiem, że będą zastosowane dylatacje pionowe w odległościach nie większych niż 6000 mm. Przykłady dylatacji podano na rys. 33 i 34. Jeżeli całkowita długość przegrody nie przekracza 7000 mm dylatacji nie wykonuje się. Schematy drzwi i przegród stałych w obu systemach podano na rys. 22 i 24. Konstrukcja przegród stałych jest wykonywana z profili stalowych wymienionych w p Połączenia profili konstrukcyjnych pionowych i poziomych wykonywane są poprzez spawanie z wyjątkiem połączeń wykonanych zgodnie z rysunkami 39 i 40, które mogą być wykonywane także poprzez skręcanie.

8 AT /2004 7/ Drzwi Konstrukcja drzwi ECONOMY 50 i ECONOMY 60 jest wykonywana z profili konstrukcyjnych wymienionych w p Jako ościeżnice mogą być również stosowane ościeżnice obejmujące, narożne i wewnętrzne (rys. 46 i 47). Połączenia profili w drzwiach są wykonywane przez spawanie. Maksymalne wymiary drzwi w świetle ościeżnicy w systemie ECONOMY 50 i ECONOMY 60 wynoszą: a) w przypadku klas E 30 i E 60: - wysokość 2450 mm, - szerokość drzwi jednoskrzydłowych lub szerokość skrzydła głównego w drzwiach dwuskrzydłowych 1200 mm, - szerokość drzwi dwuskrzydłowych 2400 mm, b) w przypadku klasy S 60 i Sm: - wysokość 2450 mm w systemie ECONOMY 50 i 3230 mm w systemie ECONOMY 60, - szerokość drzwi jednoskrzydłowych lub szerokość skrzydła głównego w drzwiach dwuskrzydłowych 1200 mm w systemie ECONOMY 50 i 1400 mm w systemie ECONOMY 60, - szerokość drzwi dwuskrzydłowych 2400 mm w systemie ECONOMY 50 i 2820 mm w systemie ECONOMY 60, - drzwi mogą być wykonane ze stałymi doświetlami górnymi i bocznymi, pod warunkiem, że całkowita wysokość i szerokość drzwi z doświetlami nie przekroczy 4000 mm w systemie ECONOMY 50. Drzwi dymoszczelne systemów ECONOMY 50 i ECONOMY 60 muszą być wyposażone w uszczelnienia progowe. Przekroje pionowe dolnej krawędzi drzwi dymoszczelnych podano na rys. 23. Akcesoria do wykonania uszczelnienia pokazano na rys. 15, 16 i 18. W drzwiach systemów ECONOMY 50 i ECONOMY 60, o określonych klasach odporności ogniowej i/lub dymoszczelności, stosowane są okucia i akcesoria systemowe podane w tablicy 2 i 3. Zamki jednopunktowe wymienione w tablicy 2 mogą być stosowane w drzwiach dymoszczelnych pod warunkiem, że maksymalna wysokość drzwi w świetle ościeżnicy nie przekracza 2500 mm. Jeżeli wysokość drzwi dymoszczelnych w świetle ościeżnicy jest większa od 2500 mm stosuje się trzeci zawias.

9 AT /2004 8/75 Tablica 2 Nr katalog. Opis S zamek φ 17mm S wkładka zamka WSS zamek z dodatkowym ryglowaniem, lewy φ 22mm zamek z dodatkowym ryglowaniem, prawy φ 22mm zamek z dodatkowym ryglowaniem, lewy φ 17mm zamek z dodatkowym ryglowaniem prawy φ 17mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy φ 22mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy φ 22mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy φ 17mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy φ 17mm zamek przeciwpaniczny typu D z dodatkowym ryglowaniem, lewy φ 22mm zamek przeciwpaniczny typu D z dodatkowym ryglowaniem, prawy φ 22mm zamek przeciwpaniczny typu D z dodatkowym ryglowaniem, lewy φ 17mm zamek przeciwpaniczny typu D z dodatkowym ryglowaniem, prawy φ 17mm rygiel automatyczny skrzydła biernego, ocynk zamek automatyczny górny skrzydła biernego zawias spawany φ 20x180mm S zawias spawany φ 20x180mm WSS pokrywa zawias spawany, stal wspornik spawany, stal łożysko spawane lewe, ocynk łożysko spawane prawe, ocynk zawias spawany φ 20x180mm z regulacją pionową zawias spawany φ 20x180mm zestaw elektrozaczepów (góra / bok) 8-12 V do drzwi jednoskrzydłowych lewych, czoło zamka ocynk zestaw elektrozaczepów (góra / bok) 8-12 V do drzwi jednoskrz. prawych, czoło zamka ocynk zestaw elektrozaczepów (góra / bok) 8-12 V do drzwi dwuskrzydłowych lewych, czoło zamka ocynk zestaw elektrozaczepów (góra / bok) 8-12 V do drzwi dwuskrzydłowych prawych, czoło zamka ocynk śruba M 5x zawias przykręcany 54x100mm z regulacją pionową i poziomą, ocynk opadająca listwa progowa 550mm

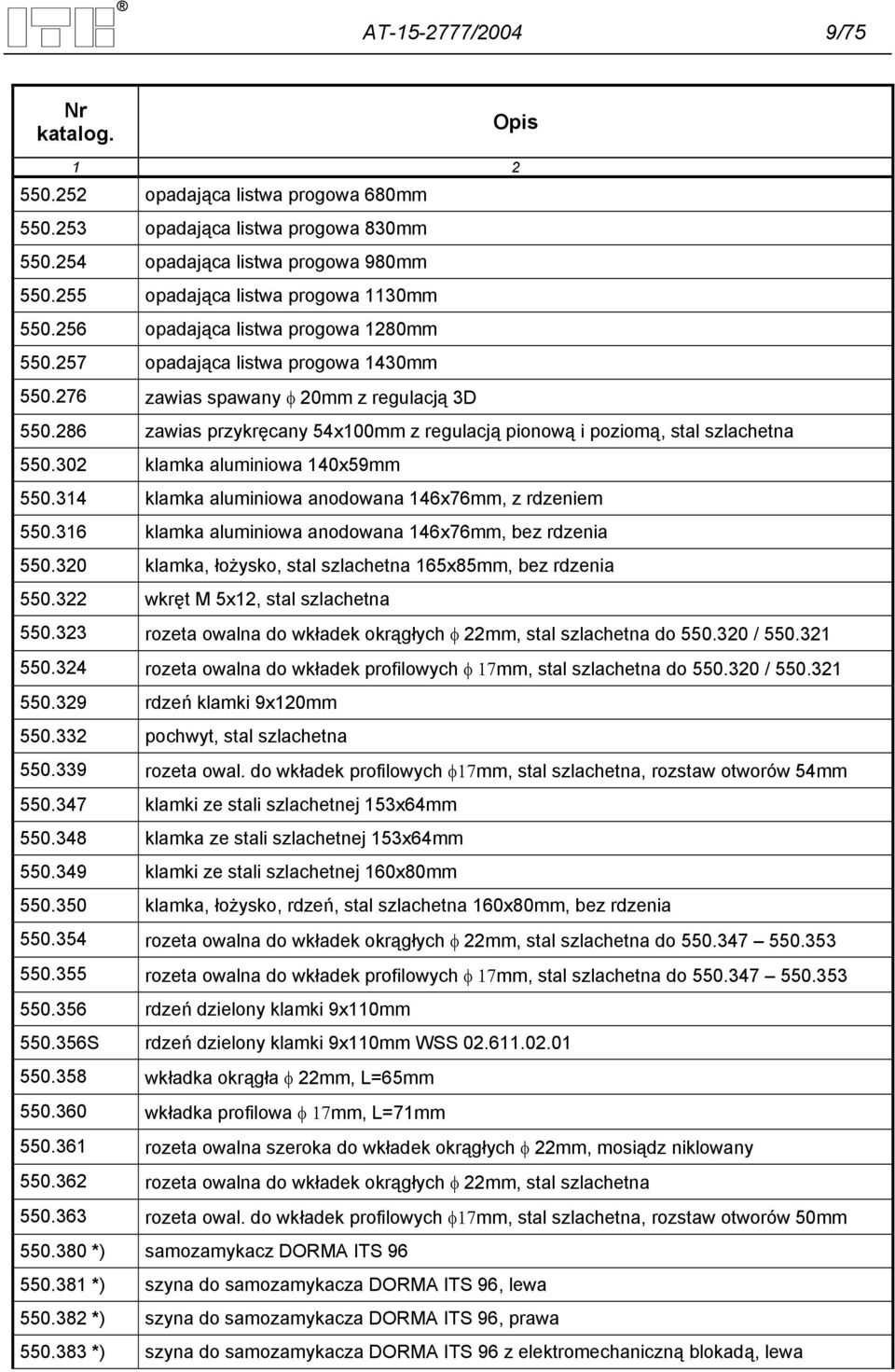

10 AT /2004 9/75 Nr katalog. Opis opadająca listwa progowa 680mm opadająca listwa progowa 830mm opadająca listwa progowa 980mm opadająca listwa progowa 1130mm opadająca listwa progowa 1280mm opadająca listwa progowa 1430mm zawias spawany φ 20mm z regulacją 3D zawias przykręcany 54x100mm z regulacją pionową i poziomą, stal szlachetna klamka aluminiowa 140x59mm klamka aluminiowa anodowana 146x76mm, z rdzeniem klamka aluminiowa anodowana 146x76mm, bez rdzenia klamka, łożysko, stal szlachetna 165x85mm, bez rdzenia wkręt M 5x12, stal szlachetna rozeta owalna do wkładek okrągłych φ 22mm, stal szlachetna do / rozeta owalna do wkładek profilowych φ 17mm, stal szlachetna do / rdzeń klamki 9x120mm pochwyt, stal szlachetna rozeta owal. do wkładek profilowych φ17mm, stal szlachetna, rozstaw otworów 54mm klamki ze stali szlachetnej 153x64mm klamka ze stali szlachetnej 153x64mm klamki ze stali szlachetnej 160x80mm klamka, łożysko, rdzeń, stal szlachetna 160x80mm, bez rdzenia rozeta owalna do wkładek okrągłych φ 22mm, stal szlachetna do rozeta owalna do wkładek profilowych φ 17mm, stal szlachetna do rdzeń dzielony klamki 9x110mm S rdzeń dzielony klamki 9x110mm WSS wkładka okrągła φ 22mm, L=65mm wkładka profilowa φ 17mm, L=71mm rozeta owalna szeroka do wkładek okrągłych φ 22mm, mosiądz niklowany rozeta owalna do wkładek okrągłych φ 22mm, stal szlachetna rozeta owal. do wkładek profilowych φ17mm, stal szlachetna, rozstaw otworów 50mm *) samozamykacz DORMA ITS *) szyna do samozamykacza DORMA ITS 96, lewa *) szyna do samozamykacza DORMA ITS 96, prawa *) szyna do samozamykacza DORMA ITS 96 z elektromechaniczną blokadą, lewa

11 AT / /75 Nr katalog. Opis *) szyna do samozamykacza DORMA ITS 96 z elektromechaniczną blokadą, prawa *) szyna do samozamykacza DORMA ITS 96 z regulatorem kolejności zamykania *) szyna do samozamykacza DORMA ITS 96 z regulatorem kolejności zamykania i elektromechaniczną blokadą *) samozamykacz DORMA ITS *) łącznik szyny *) zabierak śruba montażowa do GKF M 8x *) łożysko spawane lewe, ocynk *) łożysko spawane prawe, ocynk *) gniazdo do zamykacza podłogowego do drzwi lewych / prawych *) zawias trzpieniowy do drzwi lewych / prawych S rygiel skrzydła biernego, WSS , ocynk rygiel skrzydła biernego, ocynk wkręt φ 4,2mm L=67mm pręt górny rygla φ 10mm L=1,5m wkręt M 5x12, ocynk pręt dolny rygla φ 10mm L=1,5m gniazdo podłogowe rygla bolec stabilizujący, ocynk śruba montażowa do GKF M 8x zamek z dodatkowym ryglowaniem, lewy φ 22mm zamek z dodatkowym ryglowaniem, prawy φ 22mm zamek z dodatkowym ryglowaniem, lewy φ 17mm zamek z dodatkowym ryglowaniem, prawy φ 17mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy φ 22mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy φ 22mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy φ 17mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy φ 17mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy φ 22mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy φ 22mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy φ 17mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy φ 17mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy φ 22mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy φ 22mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy φ 17mm

12 AT / /75 Nr katalog. Opis zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy φ 17mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy φ 22mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy φ 22mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy φ 17mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy φ 17mm rygiel automatyczny skrzydła biernego, czoło zamka ze stali szlachetnej zamek przeciwpaniczny skrzydła biernego, czoło zamka ze stali szlachetnej zespół górnej zapadki zamek zwrotny, czoło zamka ze stali szlachetnej gniazdo podłogowe rygla, stal szlachetna rygiel skrzydła biernego, stal szlachetna zamek lewy/prawy φ 22mm zamek lewy/prawy φ 17mm zamek przeciwpaniczny typu B, lewy φ 22mm zamek przeciwpaniczny typu B, prawy φ 22mm zamek przeciwpaniczny typu B, lewy φ 17mm zamek przeciwpaniczny typu B, prawy φ 17mm zamek przeciwpaniczny typu E, lewy/prawy φ 22mm zamek przeciwpaniczny typu E, lewy/prawy φ 17mm zamek przeciwpaniczny typu B, lewy φ 22mm zamek przeciwpaniczny typu B, prawy φ 22mm zamek przeciwpaniczny typu B, lewy φ 17mm zamek przeciwpaniczny typu B, prawy φ 17mm zamek przeciwpaniczny typu E, lewy/prawy φ 22mm zamek przeciwpaniczny typu E, lewy/prawy φ 17mm zamek z dodatkowym ryglowaniem, lewy φ 22mm zamek z dodatkowym ryglowaniem, prawy φ 22mm zamek z dodatkowym ryglowaniem, lewy φ 17mm zamek z dodatkowym ryglowaniem, prawy φ 17mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy φ 22mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy φ 22mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy φ 17mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy φ 17mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy φ 22mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy φ 22mm

13 AT / /75 Nr katalog. Opis zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy φ 17mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy φ 17mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy φ 22mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy φ 22mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy φ 17mm zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy φ 17mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy φ 22mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy φ 22mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy φ 17mm zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy φ 17mm zespół górnej zapadki pręt górny zamka H 2,5m pręt górny rygla φ 10mm L=2m pręt dolny rygla φ 10mm L=1,5m blacha zaczepowa akcesoria uzupełniające zawias spawany φ 20x180mm z regulacją pionową ze stali szlachetnej zawias spawany φ 20mm z regulacją 3D ze stali szlachetnej zawias spawany φ 20x180mm z regulacją pionową ze stali szlachetnej zawias spawany φ 20mm z regulacją 3D ze stali szlachetnej *) elektrozaczep 6-12 V, lewy, z blachą czołową ze stali szlachetnej *) elektrozaczep 6-12 V, prawy, z blachą czołową ze stali szlachetnej *) elektrozaczep 24 V, lewy, z blachą czołową ze stali szlachetnej *) elektrozaczep 24 V, prawy, z blachą czołową ze stali szlachetnej *) elektrozaczep 12 V, lewy, z sygnałem zwrotnym, z blachą ze stali szlachetnej *) elektrozaczep 12 V, prawy, z sygnałem zwrotnym, z blachą ze stali szlachetnej *) elektrozaczep 24 V, lewy, z sygnałem zwrotnym, z blachą ze stali szlachetnej *) elektrozaczep 24 V, prawy, z sygnałem zwrotnym, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 6-12 V, lewy, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 6-12 V, prawy, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 6-12 V, lewy, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 6-12 V, prawy, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 24 V, lewy, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 24 V, prawy, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 24 V, lewy, z blachą ze stali szlachetnej

14 AT / /75 Nr katalog. Opis *) zestaw elektrozaczepów 24 V, prawy, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 12 V, lewy, z sygnałem zwrotnym, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 12 V, prawy, z sygnałem zwrotnym, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 12 V, lewy, z sygnałem zwrotnym, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 12 V, prawy, z sygnałem zwrotnym, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 24 V, lewy, z sygnałem zwrotnym, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 24 V, prawy, z sygnałem zwrotnym, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 24 V, lewy, z sygnałem zwrotnym, z blachą ze stali szlachetnej *) zestaw elektrozaczepów 24 V, prawy, z sygnałem zwrotnym, z blachą ze stali szlachetnej zamek dodatkowy zamek φ 17mm, prawy zamek φ 17mm, lewy zamek prawy z blachą ocynkowaną zamek prawy z blachą ze stali szlachetnej zamek lewy z blachą ocynkowaną zamek lewy z blachą ze stali szlachetnej zespół górnej zapadki rygla skrzydła biernego rygiel skrzydła biernego, ze stali ocynkowanej rygiel skrzydła biernego, ze stali szlachetnej pręt górny rygla φ 10mm L=1m pręt górny rygla φ 10mm L=1,5m pręt górny rygla φ 10mm L=2m pręt dolny rygla φ 10mm L=1m pręt dolny rygla φ 10mm L=1,5m pręt dolny rygla φ 10mm L=2m zamek z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną

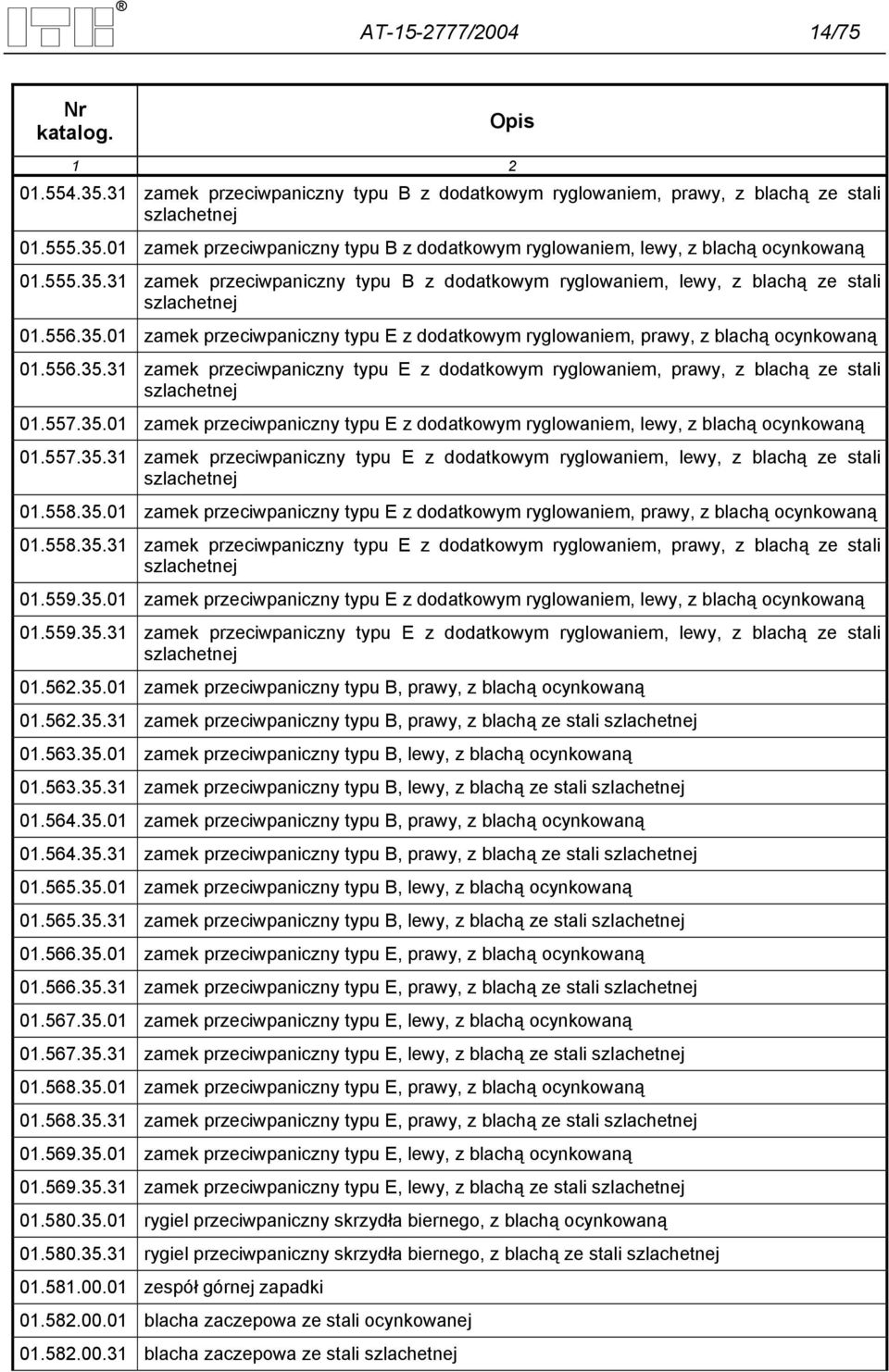

15 AT / /75 Nr katalog. Opis zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu E z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu B, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu B, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu B, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu B, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu E, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu E, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu E, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu E, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu E, lewy, z blachą ze stali szlachetnej rygiel przeciwpaniczny skrzydła biernego, z blachą ocynkowaną rygiel przeciwpaniczny skrzydła biernego, z blachą ze stali szlachetnej zespół górnej zapadki blacha zaczepowa ze stali ocynkowanej blacha zaczepowa ze stali szlachetnej

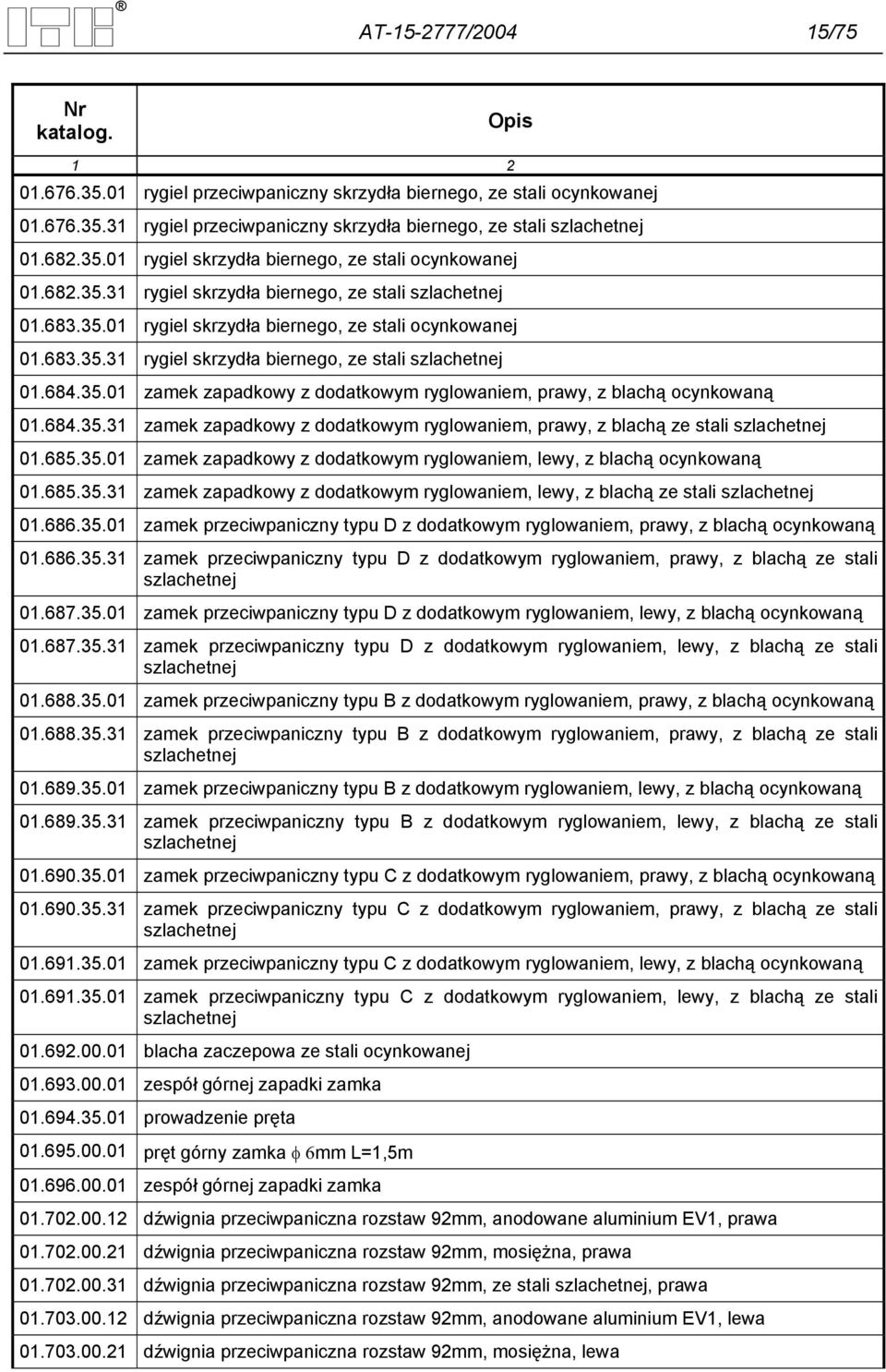

16 AT / /75 Nr katalog. Opis rygiel przeciwpaniczny skrzydła biernego, ze stali ocynkowanej rygiel przeciwpaniczny skrzydła biernego, ze stali szlachetnej rygiel skrzydła biernego, ze stali ocynkowanej rygiel skrzydła biernego, ze stali szlachetnej rygiel skrzydła biernego, ze stali ocynkowanej rygiel skrzydła biernego, ze stali szlachetnej zamek zapadkowy z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek zapadkowy z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek zapadkowy z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek zapadkowy z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu D z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu D z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu D z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu D z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu B z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu C z dodatkowym ryglowaniem, prawy, z blachą ocynkowaną zamek przeciwpaniczny typu C z dodatkowym ryglowaniem, prawy, z blachą ze stali szlachetnej zamek przeciwpaniczny typu C z dodatkowym ryglowaniem, lewy, z blachą ocynkowaną zamek przeciwpaniczny typu C z dodatkowym ryglowaniem, lewy, z blachą ze stali szlachetnej blacha zaczepowa ze stali ocynkowanej zespół górnej zapadki zamka prowadzenie pręta pręt górny zamka φ 6mm L=1,5m zespół górnej zapadki zamka dźwignia przeciwpaniczna rozstaw 92mm, anodowane aluminium EV1, prawa dźwignia przeciwpaniczna rozstaw 92mm, mosiężna, prawa dźwignia przeciwpaniczna rozstaw 92mm, ze stali szlachetnej, prawa dźwignia przeciwpaniczna rozstaw 92mm, anodowane aluminium EV1, lewa dźwignia przeciwpaniczna rozstaw 92mm, mosiężna, lewa

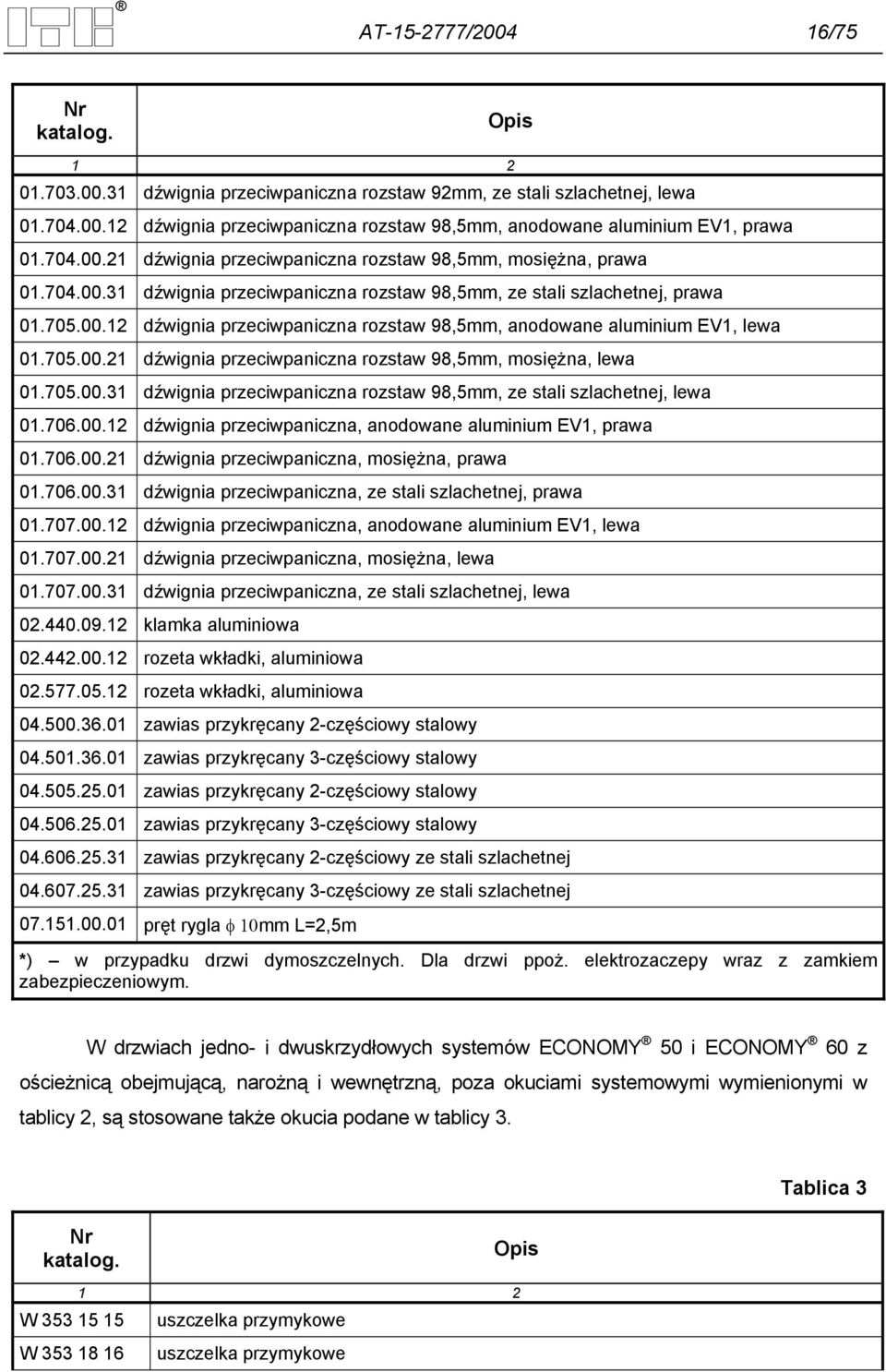

17 AT / /75 Nr katalog. Opis dźwignia przeciwpaniczna rozstaw 92mm, ze stali szlachetnej, lewa dźwignia przeciwpaniczna rozstaw 98,5mm, anodowane aluminium EV1, prawa dźwignia przeciwpaniczna rozstaw 98,5mm, mosiężna, prawa dźwignia przeciwpaniczna rozstaw 98,5mm, ze stali szlachetnej, prawa dźwignia przeciwpaniczna rozstaw 98,5mm, anodowane aluminium EV1, lewa dźwignia przeciwpaniczna rozstaw 98,5mm, mosiężna, lewa dźwignia przeciwpaniczna rozstaw 98,5mm, ze stali szlachetnej, lewa dźwignia przeciwpaniczna, anodowane aluminium EV1, prawa dźwignia przeciwpaniczna, mosiężna, prawa dźwignia przeciwpaniczna, ze stali szlachetnej, prawa dźwignia przeciwpaniczna, anodowane aluminium EV1, lewa dźwignia przeciwpaniczna, mosiężna, lewa dźwignia przeciwpaniczna, ze stali szlachetnej, lewa klamka aluminiowa rozeta wkładki, aluminiowa rozeta wkładki, aluminiowa zawias przykręcany 2-częściowy stalowy zawias przykręcany 3-częściowy stalowy zawias przykręcany 2-częściowy stalowy zawias przykręcany 3-częściowy stalowy zawias przykręcany 2-częściowy ze stali szlachetnej zawias przykręcany 3-częściowy ze stali szlachetnej pręt rygla φ 10mm L=2,5m *) w przypadku drzwi dymoszczelnych. Dla drzwi ppoż. elektrozaczepy wraz z zamkiem zabezpieczeniowym. W drzwiach jedno- i dwuskrzydłowych systemów ECONOMY 50 i ECONOMY 60 z ościeżnicą obejmującą, narożną i wewnętrzną, poza okuciami systemowymi wymienionymi w tablicy 2, są stosowane także okucia podane w tablicy 3. Tablica 3 Nr katalog. Opis 1 2 W uszczelka przymykowe W uszczelka przymykowe

18 AT / /75 Nr katalog. Opis 1 2 W uszczelka przymykowe W zawias drzwiowy W zawias drzwiowy W zawias drzwiowy W kaseta zawiasu drzwiowego Poza okuciami systemowymi wymienionymi w tablicy 2 i 3 mogą być również stosowane: a) samozamykacze drzwiowe firm: - DORMA Niemcy, serii: TS93, TS92, TS91, TS83, TS73, TS72, TS71, - GEZE Niemcy, serii: TS5000, TS4000, TS3000, TS2000 oraz TS550 tylko do drzwi dymoszczelnych, - ECO-SCHULTE Niemcy, serii: TS61, TS41, TS21, - GU Niemcy, serii: OTS330, OTS530, OTS630, OTS730, wraz z akcesoriami towarzyszącymi (w tym np. regulatory kolejności zamykania, elektroblokady). b) napędy drzwiowe DORMA ED 200 i GEZE TSA 160, trzymacze elektromagnetyczne, akcesoria kontroli dostępu (kontraktrony do drzwi stalowych, czytniki kart, itp.), c) nawierzchniowe regulatory kolejności zamykania skrzydeł, d) klamki z trzpieniem stalowym, wkładki do zamków, e) zamki zabezpieczeniowe stosowane jako dodatkowe (także z elektrozaczepami), razem z zamkiem systemowym Jansen. Poza okuciami i akcesoriami wymienionymi w tablicy 2 i 3, do drzwi i przegród stałych ogólnego stosowania mogą być również stosowane inne okucia dopuszczone do obrotu i stosowania. Przykładowe schematy drzwi i przegród stałych systemów ECONOMY 50 i ECONOMY 60 podano na rys. 22 i 24 Szczegóły konstrukcyjne przegród i drzwi systemów ECONOMY 50 i ECONOMY 60 podano na rysunkach: - mocowanie drzwi i przegród stałych na rys , 50, 51; - progi drzwi na rys. 23, 29; - łączenia segmentów na rys ; - mocowanie szyb na rys ; - połączenia profili konstrukcyjnych na rys. 39, 40;

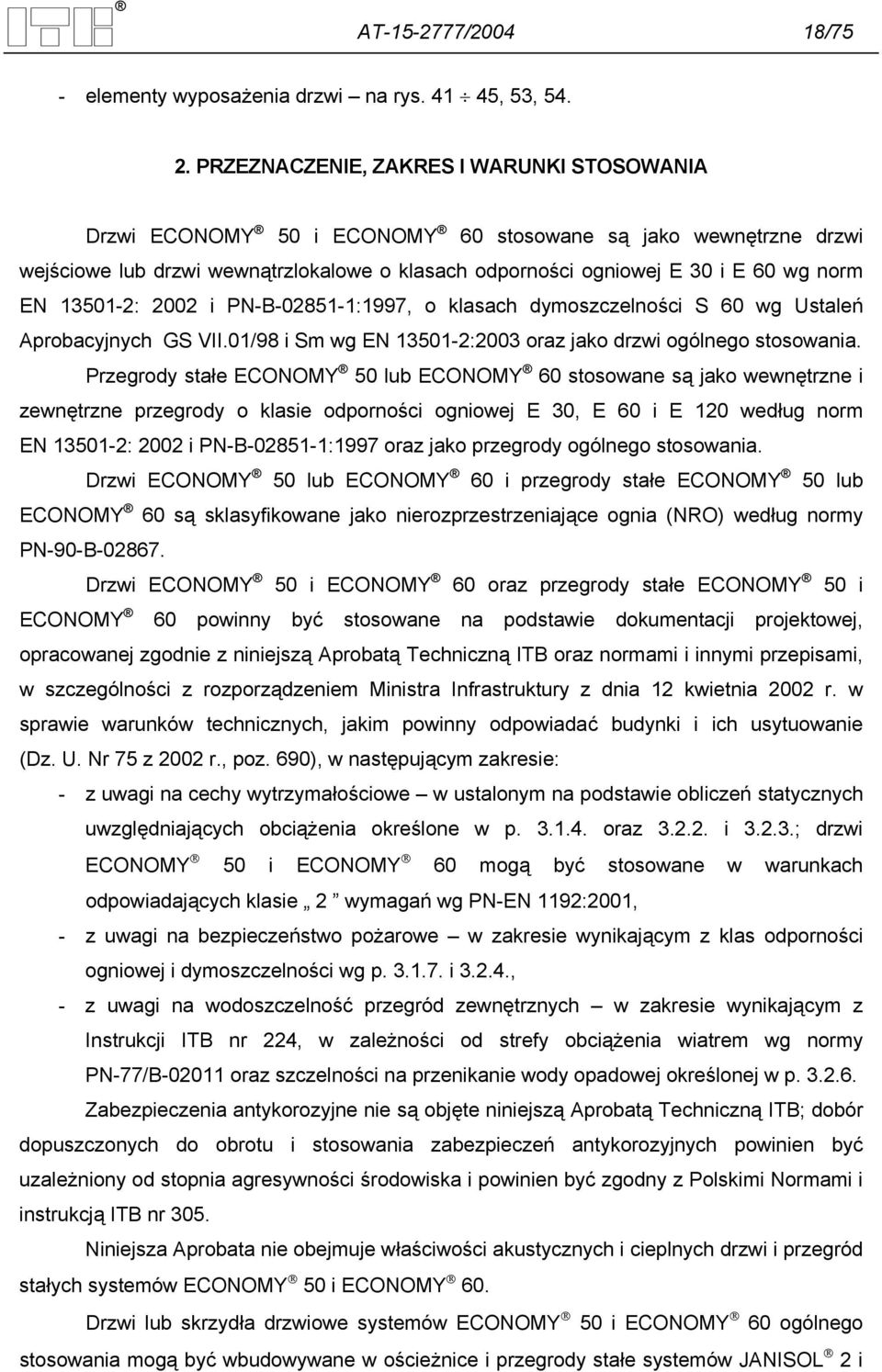

19 AT / /75 - elementy wyposażenia drzwi na rys , 53, PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Drzwi ECONOMY 50 i ECONOMY 60 stosowane są jako wewnętrzne drzwi wejściowe lub drzwi wewnątrzlokalowe o klasach odporności ogniowej E 30 i E 60 wg norm EN : 2002 i PN-B :1997, o klasach dymoszczelności S 60 wg Ustaleń Aprobacyjnych GS VII.01/98 i Sm wg EN :2003 oraz jako drzwi ogólnego stosowania. Przegrody stałe ECONOMY 50 lub ECONOMY 60 stosowane są jako wewnętrzne i zewnętrzne przegrody o klasie odporności ogniowej E 30, E 60 i E 120 według norm EN : 2002 i PN-B :1997 oraz jako przegrody ogólnego stosowania. Drzwi ECONOMY 50 lub ECONOMY 60 i przegrody stałe ECONOMY 50 lub ECONOMY 60 są sklasyfikowane jako nierozprzestrzeniające ognia (NRO) według normy PN-90-B Drzwi ECONOMY 50 i ECONOMY 60 oraz przegrody stałe ECONOMY 50 i ECONOMY 60 powinny być stosowane na podstawie dokumentacji projektowej, opracowanej zgodnie z niniejszą Aprobatą Techniczną ITB oraz normami i innymi przepisami, w szczególności z rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 2002 r., poz. 690), w następującym zakresie: - z uwagi na cechy wytrzymałościowe w ustalonym na podstawie obliczeń statycznych uwzględniających obciążenia określone w p oraz i ; drzwi ECONOMY 50 i ECONOMY 60 mogą być stosowane w warunkach odpowiadających klasie 2 wymagań wg PN-EN 1192:2001, - z uwagi na bezpieczeństwo pożarowe w zakresie wynikającym z klas odporności ogniowej i dymoszczelności wg p i , - z uwagi na wodoszczelność przegród zewnętrznych w zakresie wynikającym z Instrukcji ITB nr 224, w zależności od strefy obciążenia wiatrem wg normy PN-77/B oraz szczelności na przenikanie wody opadowej określonej w p Zabezpieczenia antykorozyjne nie są objęte niniejszą Aprobatą Techniczną ITB; dobór dopuszczonych do obrotu i stosowania zabezpieczeń antykorozyjnych powinien być uzależniony od stopnia agresywności środowiska i powinien być zgodny z Polskimi Normami i instrukcją ITB nr 305. Niniejsza Aprobata nie obejmuje właściwości akustycznych i cieplnych drzwi i przegród stałych systemów ECONOMY 50 i ECONOMY 60. Drzwi lub skrzydła drzwiowe systemów ECONOMY 50 i ECONOMY 60 ogólnego stosowania mogą być wbudowywane w ościeżnice i przegrody stałe systemów JANISOL 2 i

20 AT / /75 JANISOL 3 objęte Aprobatą Techniczną ITB AT /2003, zgodnie z projektem technicznym obiektu. Drzwi i przegrody stałe o klasie odporności ogniowej E 30 mogą być mocowane do: ścian z cegły pełnej o grubości nie mniejszej niż 120 mm, ścian betonowych i żelbetowych o grubości nie mniejszej niż 80 mm, ścian z cegły dziurawki, kratówki lub z betonu komórkowego o grubości nie mniejszej niż 120 mm, ścian z płyt gipsowo-kartonowych o klasie odporności ogniowej nie mniejszej niż EI 30 (sposoby mocowania wg rysunku 25 i 26). Do ścian z cegły pełnej, ścian betonowych i żelbetowych, z cegły dziurawki, kratówki lub z betonu komórkowego drzwi i przegrody stałe powinny być mocowane przy użyciu stalowych kotew 10 w odstępach nie większych niż 700 mm, a do ścian z płyt gipsowo kartonowych wkrętami samowiercącymi o średnicy nie mniejszej niż 6.3 w odstępach nie większych niż 500 mm lub wkrętami M5 w odstępach nie większych niż 300 mm (rys , 50, 51). Drzwi i przegrody stałe o klasie odporności ogniowej E 60 mogą być mocowane do: ścian z cegły pełnej o grubości nie mniejszej 120 mm, ścian betonowych i żelbetowych o grubości nie mniejszej niż 100 mm, ścian z cegły dziurawki, sitówki, kratówki lub z betonu komórkowego o grubości nie mniejszej niż 170 mm, ścian z płyt gipsowo kartonowych o klasie odporności ogniowej nie mniejszej niż EI 60 (mocowane wg rysunku 25 i 26). Do ścian z cegły pełnej, ścian betonowych i żelbetowych, z cegły dziurawki, kratówki lub z betonu komórkowego drzwi i przegrody stałe powinny być mocowane przy użyciu stalowych kotew 10 w odstępach nie większych niż 700 mm, a do ścian z płyt gipsowo kartonowych wkrętami samowiercącymi o średnicy nie mniejszej niż 6.3 w odstępach nie większych niż 500 mm lub wkrętami M5 w odstępach nie większych niż 300 mm (rys , 50, 51). Przegrody stałe o klasie odporności ogniowej E 120 mogą być mocowane przy użyciu kotew stalowych 10 w odstępach nie większych niż 700 mm do: ścian z cegły pełnej o grubości nie mniejszej 250 mm, ścian betonowych i żelbetowych o grubości nie mniejszej niż 120 mm, ścian z betonu komórkowego o grubości nie mniejszej niż 240 mm, Przykłady mocowania przegród podano na rys , 50, 51. Dla ścian, do których mocowane są drzwi i przegrody stałe ogólnego stosowania oraz o klasie dymoszczelności S 60 i Sm nie stawia się żadnych wymagań. Mogą być mocowane przy użyciu stalowych kotew 10, w odstępach nie większych niż 700 mm, wkrętów
