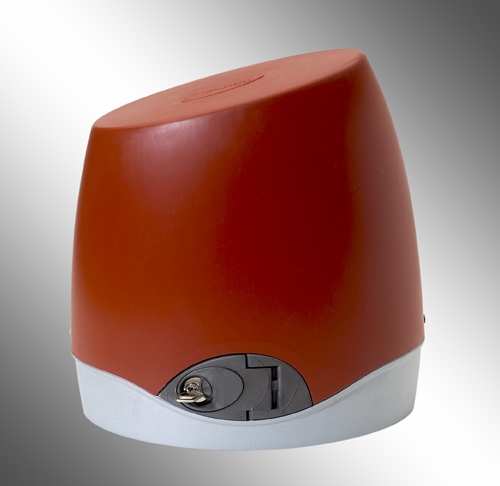

HERCULES 500 Automat do bramy przesuwnej Instrukcja montaŝu

Transkrypt

1 HERCULES 500 Automat do bramy przesuwnej montaŝu Rev. 3-07/05 1

2 2

3 OstrzeŜenie! przeznaczona jest tylko dla doświadczonych instalatorów, a nie dla uŝytkownika. Obowiązkiem montaŝysty jest wyjaśnienie uŝytkownikowi zasad działania automatyki, zagroŝeń mogących powstać podczas jej pracy oraz o konieczności przeprowadzania okresowych przeglądów. MontaŜ musi być dokonany tylko przez doświadczonych instalatorów, zgodnie z obecnymi przepisami dotyczącymi montaŝu automatyki bram ; a szczególnie z instrukcją 89/392 i przepisami normy EN i EN Automat HERCULES jest przeznaczony do napędu bram przesuwnych i dlatego zabronionym jest stosowanie go do innych celów lub niewłaściwe jego uŝywanie. NaleŜy stosować tylko oryginalne części. Firma Stagnoli nie ponosi odpowiedzialności za uszkodzenia powstałe w wyniku uŝycia nieoryginalnych elementów. NaleŜy upewnić się czy brama moŝe być napędzana automatem elektrycznym i czy posiada wystarczająco solidną konstrukcję. NaleŜy upewnić się czy brama przesuwa się łagodnie i czy jest zabezpieczona przed wypadnięciem z wózków jezdnych. NaleŜy upewnić się czy zasilanie elektryczne zostało odłączone przed przeprowadzaniem jakichkolwiek prac w automacie. Przewody zasilające muszą być podłączone zgodnie z przepisami i właściwie zabezpieczone. Szczególnie waŝnym jest aby urządzenie odcinające zasilanie zapewniało co najmniej 3.5 mm przerwy pomiędzy końcami kontaktów. NaleŜy wybrać odpowiednie urządzenia bezpieczeństwa i zwrócić szczególną uwagę na ich właściwą lokalizację. Zawsze naleŝy stosować wyłącznik bezpieczeństwa STOP który odcina zasilanie elektryczne w przypadku zagroŝenia. Prace konserwacyjne mogą być dokonywane tylko przez wykwalifikowanych instalatorów. Przekładnia automatu jest nienawracalna i dlatego nie ma potrzeby stosowania zamków elektrycznych. W wypadku braku zasilania automat moŝna obsługiwać ręcznie po rozblokowaniu wysprzęglenia za pomocą klucza. 3

4 Parametry techniczne Automat HERCULES 500 jest przeznazczony do napędu bram przesuwnych o wadze do 500 Kg. Wersja łańcuchowa jest dostępna dla napędu Hercules 24 Vdc. W tabeli poniŝej przedstawiono parametry techniczne dwóch modeli automatu HERCULES : Dane techniczne HERCULES 230Vac HERCULES 24Vdc Zasilanie 230V~ / 50 Hz 230V~ / 50 Hz Prąd zasilający (A) Zasilanie silnika 230V~ 24V Moc silnika (W) 200 W 150 W Kondensator 10 µf - Obroty silnika( Rpm ) Stopień przełoŝenia 1/28 1/28 Temperatura pracy ( C) Zabezpieczenie termiczne silnika ( C) Intensywność pracy (%) Stopień ochrony IP Maksymalna siła ciągu 450 N 450 N Maksymalna waga bramy 500 Kg 500 Kg Waga (Kg)

5 5

6 Mocowanie podstawy automatu Rys.1 Przed przystąpieniem do mocowania podstawy automatu, naleŝy przygotować jedną lub dwie rury plastikowe do przeprowadzenia kabli elektrycznych. (Rys.1) Po ustaleniu najlepszego miejsca mocowania podstawy, naleŝy zagiąć uchwyty pionowo i zabetonować (Rys.1). Uchwyty boczne mogą pomóc w mocowaniu podstawy do istniejącego podłoŝa betonowego lub metalowego. Uchwyty boczne naleŝy mocować do podłoŝa za pomocą kołków rozporowych (beton ) lub wkrętów do profili stalowych. JednakŜe, wskazane jest aby podstawa była zabetonowana gdy waga bramy przekracza 250 kg lub automat musi pracować w szczególnie trudnych warunkach ( gdzie wymagany jest duŝy moment rozruchowy przy starcie ). Obsługa ręczna ( wysprzęglenie automatu przy braku zasilania elektrycznego ) Aby przesunąć bramę ręcznie naleŝy wykonać następujące czynności (Rys.2): 1) Przesunąć pokrywę zamka. 2) WłoŜyć kluczyk i przekręcić go zgodnie z ruchem wskazówek zegara. 3) Pociągnąć uchwyt i ustawić go w pozycji pod kątem prostym do automatu. 2 1 Rys.2 3 Rozmiary automatu i wymaganej przestrzeni montaŝowej Przed montaŝem naleŝy wziąć pod uwagę wymiary automatu oraz przestrzeni niezbędnej do jego instalacji (Rys. 3) Rys.3 6

7 MontaŜ automatu Odkręcić śruby mocujące pokrywę automatu i zdjąć ją (Rys.4). Ustawić automat na podstawie tak aby oparł się na wrębach stabilizujących (Rys.5). Zamocować automat do podstawy za pomocą śrub nie dokręcając ich zupełnie. Ustawić właściwą odległość pomiędzy automatem i bramą oraz dokręcić śruby mocujące. PołoŜyć pierwszy element listwy zębatej na kole zębatym automatu i ustawić szczelinę około 1 mm pomiędzy nimi. Przymocować listwę zębatą do bramy. Sprawdzić prawidłowe połoŝenie listwy zębatej względem koła zębatego automatu przesuwając ręcznie bramę. (Rys.6). Rys.4 1mm Rys.5 Rys.6 Zamocować pozostałe elementy listwy zębatej tak aby utrzymać właściwy jej poziom (Rys.8). Przymocować uchwyty wyłączników krańcowych do listwy zębatej, i przesuwając bramę ustawić je precyzyjnie w pozycjach OTWARTA i ZAMKNIĘTA. Przykręcić na stałe uchwyty wyłączników krańcowych. Rys.7 7

8 Wykaz części zapasowych automatu Hercules 230 Vac 5x x x A 2x x2 1 HERCULES 230V 29 9x Rev.1 del 25/08/ x4 37x

9 Wykaz części zapasowych automatu Hercules 24 Vdc HERCULES TRASMISSIONE SU CREMAGLIERA HERCULES TRASMISSIONE A CATENA 22 71x x x x2 4 9x x x x x A 12 HERCULES 24V Rev.1 del 25/08/ x

10 N COMPONENTE Q.TA' COD.AS400 COD. DISEGNO 1 Base Riduttore /01 2 Microinterruttore per fine corsa (12A-250V) 2 X61A83 Unipolare MF 4,8-12A - 250V Microinterruttore opzionale di sicurezza 2A (12A-250V) 1 X61A83 Unipolare MF 4,8-12A - 250V 3 Anello di tenuta sul frontale Ø 80 1 OR Copertura /01 Viti fissaggio coperchio 5 2 Vite AB 4,2x9,5 UNI (AB 4,2x9,5 UNI ) 6 Supporto Elettronica e Trasformatore Coperchio elettronica Vite per fissare coperchio elettronica M 3,9x9,5 UNI M 3,9x9,5 UNI Vite per frontale e supporto elettronica NB: n.8 6 (AB 6,3x16 UNI ) vers.cc Vite AB 6,3x16 UNI Spina cilindrica per leva sblocco 10 (Ø5x70 ISO2338B) 1 Ø5x70 ISO2338B Cilindro Italiano 1 X13A MM US14 11 Rosetta elastica con dentatura 1 UNI 3703 Vite testa cilindrica con calotta 1 Ph M4x4 UNI Leva Sblocco Supporto Leva Copri Chiave Guida Copri Chiave Ingranaggio Elecoid. M2,5Z28DX /01 16 Inserto per ing. Elicoidale /01 17 Molla per sblocco 1 Øe10 Øf1,2 L48 ( /01) 18 Chiavetta x Sblocco 1 UNI 6604-A 8x7x40 19 Spina cilindrica in OTTONE per sblocco /01 20 Albero /01 21 Cuscinetto a sfere 6005 ZZ 25*47* ZZ-25*47*12 22 Anello elastico 6 25 UNI Vite senza fine /01 24 Spina elastica per vite senza fine. 1 Ø6x30 UNI Anello di tenuta sull'albero (paraolio) 2 DIN 3760-A-25*35*7-NBR 26 Anello di tenuta sull'albero (paraolio) 1 DIN 3760-AS-10*22*7-NBR 27 Chiavetta per ingranaggio in uscita 1 UNI 6604-A 8x7x18 28 Frontale a tappo CA /01 29 Ingranaggio cilindrico M4 Z( ) / / /01 30 Leva Microinterruttore /01 31 Rotella /01 32 Spina cilindrica per Leva Microinterruttore 1 Ø5x20 ISO2338B 33 Spina cilindrica per Rotella 1 Ø3x12 ISO2338B 34 Albero motore CA (131003) con rotore /01 35 Cuscinetto a sfere 6201 ZZ 12*32* ZZ-12*32*10 10

11 36 Avvolgimento motoreø80 1 Statore avvolto 4 poli 230V Hz 37 Vite fissaggio motore 4 Vite M5x80 UNI Calotta motore CA /01 39 Cuscinetto a sfere 6303 ZZ 17*47* ZZ-17*47*14 40 Scheda elettronica C.A. 1 CTR31SC 41 Condensatore 1 Elettr. 10 MF cavo 7G75100L45 35x57 42 Anello elastico di compensazione 1 LMKAS47 43 Flangia sblocco 1 SFS 44 Vite di bloccaggio dei micro 2 UNI 6954 ST.2,9x16 45 Passacavo 2 / 46 Piastrina serratura sagomata Rosetta elastica con dentatura 4 UNI 3705 x M5 48 Tappo CC /01 49 Vite per encoder 1 Vite Ph M4x20 UNI Vite per motore M4*140 2 Vite a DISEGNO( /01) 51 Encoder Vite per scheda encoder 2 Vite 2,9x6,5 UNI Lettore Encoder (elettronica) Calotta Motore CC /01 55 Albero Motore 500kg CC /01_ /01 56 Tubo motore Ø /01 57 Cuscinetto a sfere 608 ZZ 8*22* ZZ 8*22*7 58 Scheda elettronica C.C. 1 / 59 Vite per fissare morsetto 1 M3,9x19 UNI Morsetto alimentazione con porta fusibile 1 X61A427 / 61 Ricevitore con innesto molex 1 / 62 Vite trasformatore 1 X61A106 Vite M4,8x38 UNI Manopola sgancio traino 1 TMANSGA 64 Trasformatore 1600VA 1 65 Batteria 12Ah 3Ah 2 12Ah 3Ah Fermo batterie Supporto batterie Coperchio Encoder 1 69 Tappo supporto pignoni 1 70 Pignoni laterali 2 PG12Z13T Vite pignone laterale 2 Viti cremagliera 6,3x20 72 Pignone 1/2"x5/16" 08BZ / / /01 73 Lamiera copri pignoni 1 11
