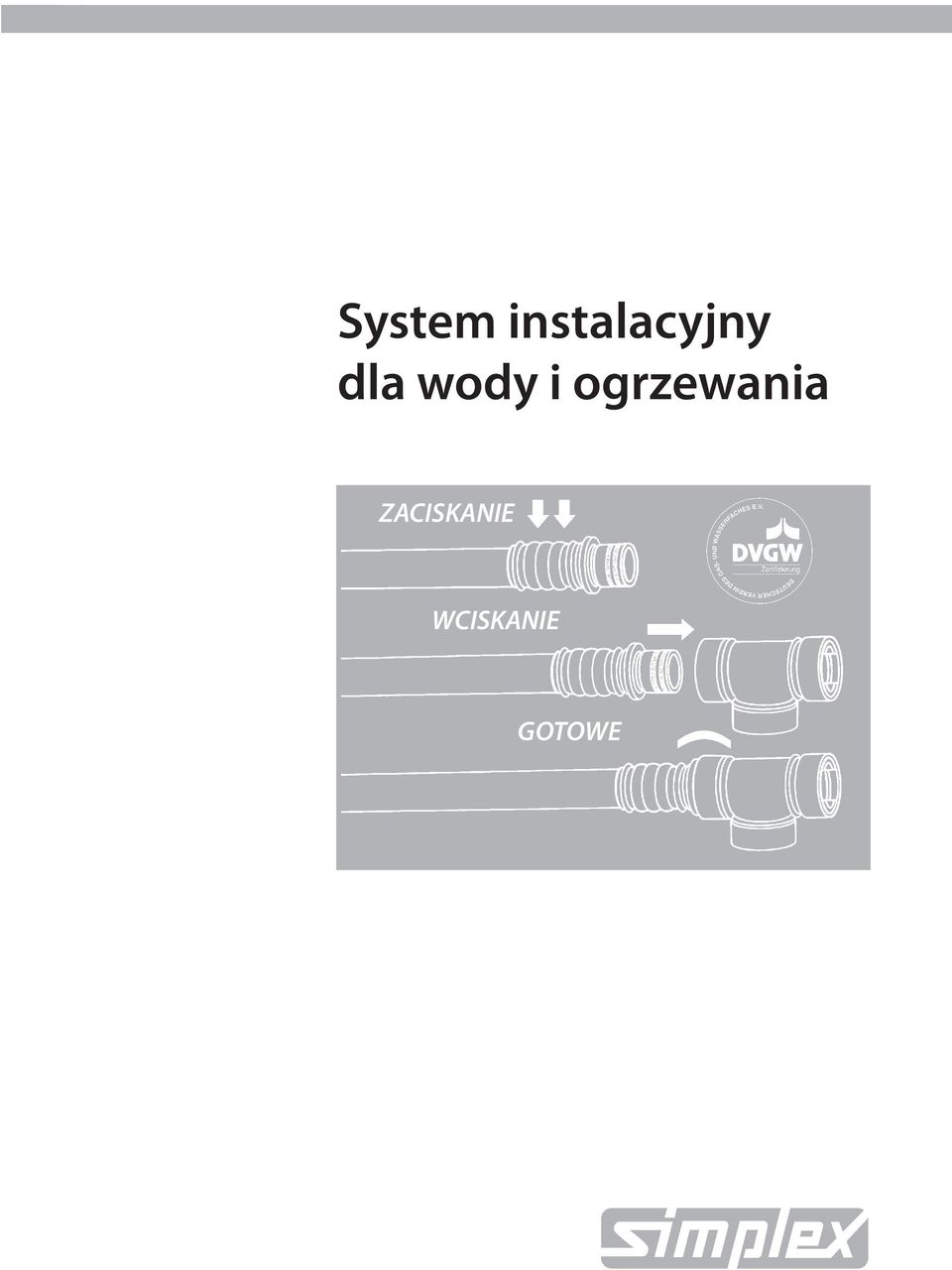

1 System instalacyjny dla wody i ogrzewania ZA CI SKA NIE WCISKANIE GOTOWE

2 System instalacyjny dla wody i ogrzewania System System instalacyjny Simplex składa się z kształtek podstawowych (kształtki PPSU) do rury PEX-AL-PEX i systemu SiRoCon. To systemowe rozwiązanie posiada wiele zalet związanych z kosztami, jakością, uniwersalnością i łatwością magazynowania. System podstawowy tworzywowe kształtki zaciskane Tworzywowe kształtki zaciskane produkowane są z po li fe ny le no sul fo nu (PPSU), który charakteryzuje się dużą wytrzymałością temperaturową, odpornością na korozje i związki chemiczne. Tworzywowe kształtki i tuleje zaciskowe ze stali nierdzewnej gwa ran tują szczelność i długi czas pracy systemu. System zaciskowo-wciskowy SiRoCon Obowiązuje jedna, taka sama, dymensja dla wszystkich części systemu. Łatwe i praktyczne połączenie za pomocą adaptera prasowanego daje możliwość szerokiego działania przy minimalnym stanie ma ga zy no wym. Ilość części składowych całego systemu została zredukowana o 60%. Kształtki połączeniowe SiRoCon umożliwiają łączenie rur przed lub po ich rozłożeniu. Z tego powodu łączenie kształtek nie musi odbywać się w miejscu ich montażu, co znacznie ułatwia wykonywanie połączeń w miejscach trudno dostępnych. Zaciskanie Ten nowatorski system połączeń umożliwia łatwy i szybki montaż rur. Dzięki możliwości zaciskania kształtek przed ich połączeniem znacznie przyspiesza się montaż, a przede wszystkim istnieje możliwość wykonania połączenia w trud no dostępnych miejscach. Stosowanie adaptera SiRoCon znacznie poszerza możliwość montowania systemów in sta la cyj nych z rur miedzianych, miękkich stalowych, stalowych nierdzewnych, tworzywowych (PEX, PEX-AL-PEX). Wciskanie Po zaciśnięciu adaptera na rurze możemy do niego łatwo dopasować potrzebną kształtkę i dokonać połączenia. Wciśnięcie adaptera w kształtkę nie wymaga użycia siły ani narzędzi. Łatwe też jest jej rozłączenie. Kształtki wciskane posiadają jedną średnicę co w znacznym stopniu minimalizuje koszty magazynowania systemu. Doświadczenie i gotowe! 20 lat pracy w technice tworzywowej spowodowało, że firma SIMPLEX jest znana jako nowoczesny i kompetentny partner w produkcji armatury i systemów połączeniowych. Dzięki własnym badaniom, projektom i produkcji Simplex dysponuje dużą wiedzą i doświadczeniem w zakresie tworzyw sztucznych. 52

3 Tworzywowe kształtki zaciskowe Zakres zastosowania: instalacje wodne i grzewcze Opis: tworzywowe kształtki zaciskane Zaciskane kształtki Simplex wykonane są z wysokiej jakości tworzywa PPSU po li fe ny le no sul fo nu, który jest również wy ko rzy sty wa ny w przemyśle sa mo cho do wym i me dy cy nie. Tworzywo to charakteryzuje się dużą odpornością na chemikalia, tem pe ra tu rę, ude rze nia oraz wysoką stabilnością formy. Kształt ka składa się z kor pu su, na którym zostały zamontowane dwa o-ringi oraz nierdzewnych tulei zaciskowych. Każde miej sce po łą cze nia rury z kształtką, dla zwiększenia bezpieczeństwa uszczel nio ne jest przez dwa o-ringi. Gwa ran tu je, to że połączenie rury z kształtką jest pewne i długotrwałe. System zawiera wszystkie nie zbęd ne kształtki, mufy, kolanka, trójniki o średnicach 16x2, 20x2, 26x3, 32x3 oraz kształtki redukcyjne. Zalety: tworzywowe kształtki zaciskane: stabilna forma oraz odporność na temperaturę dzięki zastosowaniu tworzyw o wysokiej jakości odporne na korozję podwójny o-ring zwiększający bezpieczeństwo połączenia Dane techniczne: tworzywowe kształtki zaciskane Max ciśnienie pracy: 10 bar Max temperatura pracy: 95 C Krótkotrwale: 110 C Kolor: szary Montaż kształtek: 1. Rury obciąć za pomocą ucinarki rolkowej lub nożyc do tworzywa. 2. Wyrównać i sprawdzić średnicę rury za pomocą kalibratora. 3. Zamontować kształtkę na wcześniej przygotowanej rurze dociskając ją do uzyskania cał ko wi te go oporu. Prawidłowo wciśnię ta rura po win na być wi docz na w otworch tulei za ci sko wej. 4. Otworzyć wcześniej zamontowane w zaciskarce szczęki, a następnie umieścić w nich kształtkę. 5. Uruchomić zaciskarkę (według instrukcji obsługi podanej przez producenta) 6. Po pełnym zaciśnięciu otworzyć szczęki i wzrokowo ocenić prawidłowość zaciśnięcia. 53

4 Montaż podłączenia grzejnikowego Montaż 1. Ustalić wysokość puszki ściennej od podłogi Mur Przyłącze ścienne Tynk Surowa podłoga jastrychowa 2. Elastyczne podłączenia rur ułożyć zgodnie z kierunkiem montażu. 3. Puszkę ścienną zamontować we wcześniej przygotowanym otworze. Przed wykonaniem tynku i wylewki połączenie należy poddać próbie ciśnieniowej. Strata ciśnienia Δp (mbar) Strata ciśnienia Δp (kpa) 4. Montaż grzejników przeprowadzić po zakończeniu wszystkich prac budowlanych. Podłączenia grzejnikowe dociąć na odpowiednią długość i zagradować. Wykonać podłączenie grzejnika za pomocą bloku kurków SIMPLEX lub teleskopowych śrubunków kątowych. k vs = 1,05 Przepływ (l/h) 54

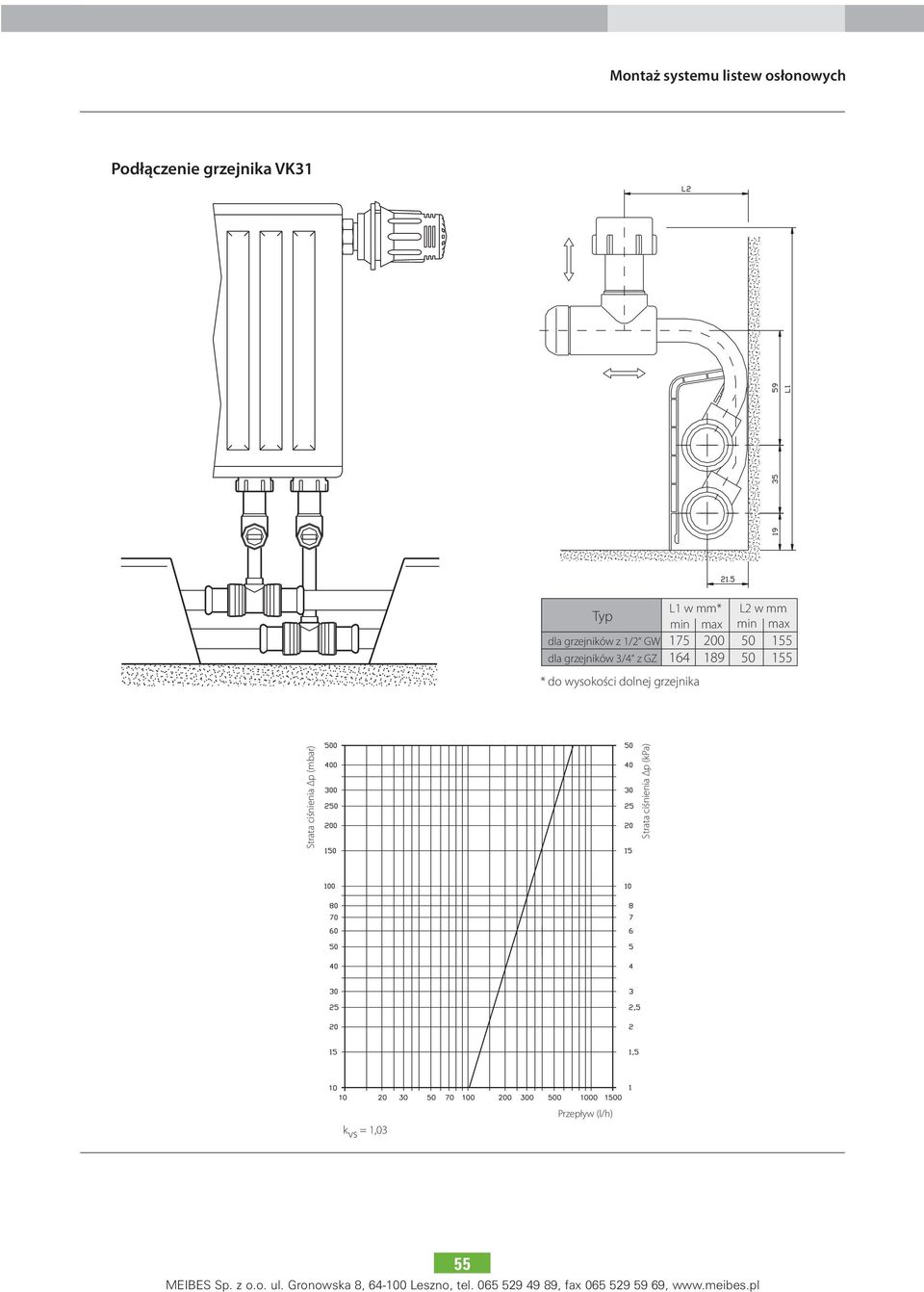

5 Montaż systemu listew osłonowych Podłączenie grzejnika VK31 Typ L1 w mm* L2 w mm min max min max dla grzejników z 1/2 GW dla grzejników 3/4 z GZ * do wysokości dolnej grzejnika Strata ciśnienia Δp (mbar) Strata ciśnienia Δp (kpa) k vs = 1,03 Przepływ (l/h) 55

6 Montaż Adaptera prasowanego Połączenie zaprasowywane dla rur miedzianych, miękkich stalowych i rur ze stali nierdzewnej. Adapter prasowany: do połączenia zaprasowywanego dla rur miedzianych, miękkich sta lo wych i ze stali nie rdzew nej wy ko rzy stu je się adapter prasowany, który jest wy ko na ny z brązu. Rura Nr kat Szczęki zaciskowe: zacisk na press adapterze Cu/E może być wykonany przy użyciu szczęk zaciskowych SIM PLEX Cu/E. Można również wy ko rzy stać szczęki zaciskowe firm MAN NE SMANN (MA PRESS) i VIEGA (SAN PRESS, PRO FI PRESS). Rura Nr kat Dane techniczne: rury miedziane, miękkie stalowe i ze stali nierdzewnej. Firma SIM PLEX bierze odpowiedzialność za własne pro duk ty je że li połączenia press adaptera Cu/E są wykonywane na na stę pu ją cych ru rach: rury miedziane DIN oznaczone aprobatą DVGW rury miękkie stalowe DIN (dla rur miękkich stalowych w zwojach, o gru bo ści ścianki 1mm należy wykorzystać tuleje oporowe) rury ze stali nierdzewnej DIN oznaczone aprobatą DVGW Montaż: 1. Obcięcie rury Rura może być ucinana tylko i wyłącznie za pomocą ucinarki do rur miedzianych. 2. Zgradowanie końcówki rury Końcówkę rury należy przy pomocy specjalnego narzędzia zgradować, a następnie wyczyścić. 3. Montaż prasowanego adaptera Adapter bez dodatkowego smaru za mon to wać na rurze tak aby uzyskać znaczący opór. Zwrócić uwagę na czystość montażu. 4. Umieszczenie kształtki w szczękach zaciskowych Otworzyć szczęki zaciskowe w urządzeniu, a następnie centralnie zamontować kształtkę do zaciśnięcia. 5. Proces zaciskania Uruchomić narzędzie zaciskające. Zaciśnięcie jest pełne po uzyskaniu pełnego zamknięcia szczęk zaciskowych. 6. Zakończenie montażu Przestawić maszynę zaciskającą na ruch wstecz ny i uruchomić otwieranie szczęk. Wyciągnąć za pra so wa ny adapter a następnie sprawdzić prawidłowość za mon towa nia. 56

7 Montaż Adaptera prasowanego Adapter prasowany: połączenie zaprasowywane dla rur tworzywowych PEX i PEX-AL-PEX należy wy ko ny wać przy użyciu adaptera prasowanego H Rura 16 x 2 20 x 2 Nr kat Szczęki zaciskowe: zaciśnięcie adaptera prasowanego H może być wykonane za pomocą narzędzia zaciskowego H. Dla innego typu adaptera pra sowanego H przeznaczone są innego rodzaju narzędzi zaciskowe, które są oferowane przez po szcze gól nych producentów sys te mów. Rura 14 x 2 16 x 2 20 x 2 20 x 2,5 Nr kat Dane techniczne rur: rury tworzywowe PEX i PEX-AL-PEX. Firma SIMPLEX bierze od po wie dzial ność za własne produkty jeżeli połączenia adaptera prasowanego H są wy ko ny wa ne na ru rach PEX i PEX-AL-PEX za ak cep to wa nych przez firmę SIMPLEX. Montaż rura PEX rura PEX-AL-PEX 1a. Obcięcie rury Rurę tworzywową PEX należy obciąć za pomocą od po wied nich nożyc do tworzywa 1b. Obcięcie rury Rurę tworzywową PEX-AL-PEX należy obciąć za pomocą odpowiedniej ucinarki do rur. 2. Kalibracja rury Po ucięciu rury należy jej końcówkę wykalibrować za pomocą od po wied niego narzędzia SIMPLEX. 3.Montaż tulei zaciskowej Tuleję zaciskową ze stali nierdzewnej należy zamontować na wcześniej wykalibrowanej rurze, tak aby rura była widoczna w otworach wzier ni ko wych kształtki. 4. Zamontowanie press adaptera Press adapter wcisnąć bez używania smarów do uzyskania oporu. Zwró cić uwagę na czystość montażu. 5. Umieszczenie kształtki w szczękach za ci sko wych Otworzyć szczęki zaciskowe w urzą dzeniu, a następnie centralnie zamontować kształtkę do zaciśnięcia. 6. Proces zaciskania Uruchomić narzędzie za ci ska ją ce. Zaciśnięcie jest pełne po uzyskaniu pełnego zamknięcia szczęk za ci sko wych. 7. Zakończenie montażu Przestawić maszynę zaciskającą na ruch wsteczny i uruchomić otwie ranie szczęk. Wyciągnąć sprasowany adapter a następnie sprawdzić prawidłowość zamontowania. 57
