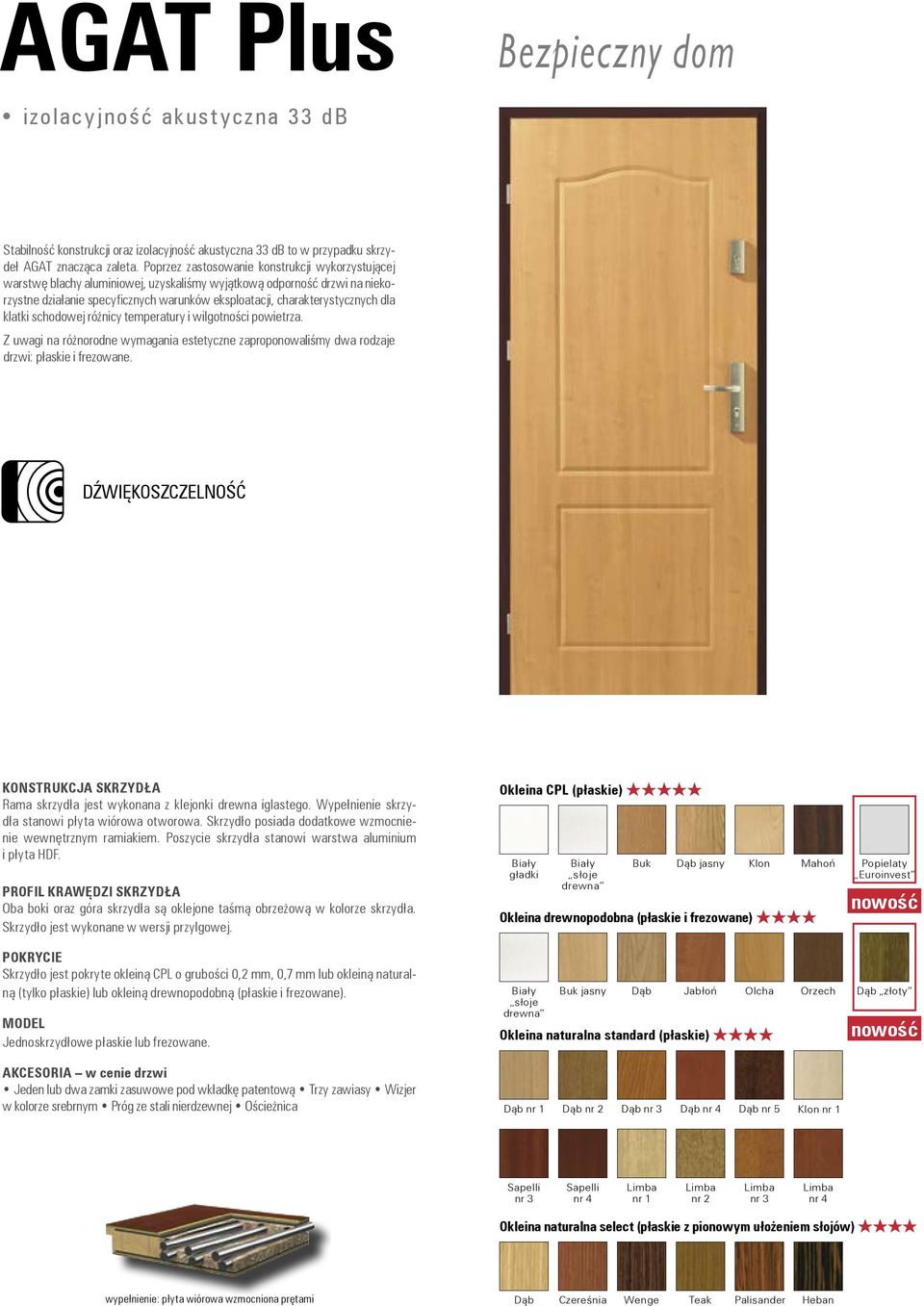

1 AGAT Plus Bezpieczny dom izolacyjność akustyczna 33 db Stabilność konstrukcji oraz izolacyjność akustyczna 33 db to w przypadku skrzydeł AGAT znacząca zaleta. Poprzez zastosowanie konstrukcji wykorzystującej warstwę blachy aluminiowej, uzyskaliśmy wyjątkową odporność drzwi na niekorzystne działanie specyficznych warunków eksploatacji, charakterystycznych dla klatki schodowej różnicy temperatury i wilgotności powietrza. Z uwagi na różnorodne wymagania estetyczne zaproponowaliśmy dwa rodzaje drzwi: płaskie i frezowane. DŹWIĘKOSZCZELNOŚĆ KONSTRUKCJA SKRZYDŁA Rama skrzydła jest wykonana z klejonki drewna iglastego. Wypełnienie skrzydła stanowi płyta wiórowa otworowa. Skrzydło posiada dodatkowe wzmocnienie wewnętrznym ramiakiem. Poszycie skrzydła stanowi warstwa aluminium i płyta HDF. PROFIL KRAWĘDZI SKRZYDŁA Oba boki oraz góra skrzydła są oklejone taśmą obrzeżową w kolorze skrzydła. Skrzydło jest wykonane w wersji przylgowej. POKRYCIE Skrzydło jest pokryte okleiną CPL o grubości 0,2 mm, 0,7 mm lub okleiną naturalną (tylko płaskie) lub okleiną drewnopodobną (płaskie i frezowane). MODEL Jednoskrzydłowe płaskie lub frezowane. AKCESORIA w cenie drzwi Jeden lub dwa zamki zasuwowe pod wkładkę patentową Trzy zawiasy Wizjer w kolorze srebrnym Próg ze stali nierdzewnej Ościeżnica Okleina CPL (płaskie) HHHHH Biały gładki Okleina drewnopodobna (płaskie i frezowane) HHHH Biały słoje drewna Biały słoje drewna Buk Dąb jasny Klon Mahoń Buk jasny Dąb Jabłoń Olcha Orzech Okleina naturalna standard (płaskie) HHHH Dąb nr 1 Dąb nr 2 Dąb nr 3 Dąb nr 4 Dąb nr 5 Klon nr 1 Popielaty Euroinvest nowość Dąb złoty nowość Sapelli nr 3 Sapelli nr 4 nr 1 nr 2 nr 3 nr 4 Okleina naturalna select (płaskie z pionowym ułożeniem słojów) HHHH wypełnienie: płyta wiórowa wzmocniona prętami Dąb Czereśnia Wenge Teak Palisander Heban

2 AGAT Plus Niezbędne narzędzia i akcesoria do montażu Oprócz zestawu elementów drzwi AGAT Plus do montażu potrzebne będą: blat roboczy poziomice o długościach 2 m i 0,6 m kliny stolarskie wiadro do zaprawy (przy montażu drzwi na mokro ) lejek budowlany (przy montażu drzwi na mokro ) rozpórki regulowane ściski stolarskie ok. 8 szt. (przy montażu drzwi na mokro ) przecinak wiertarka dyble montażowe (opcja za dopłatą) zaprawa murarska lub beton (przy montażu drzwi na mokro ) UWAGA! Nie należy stosować zamiennie zaprawy tynkarskiej! cienka płyta HDF lub OSB (przy montażu drzwi na mokro ) młotek gumowy młotek punktak metalowy wkrętak krzyżowy szpachelka metalowa przecinak żółta taśma malarska o obniżonej przyczepności do podłoża.

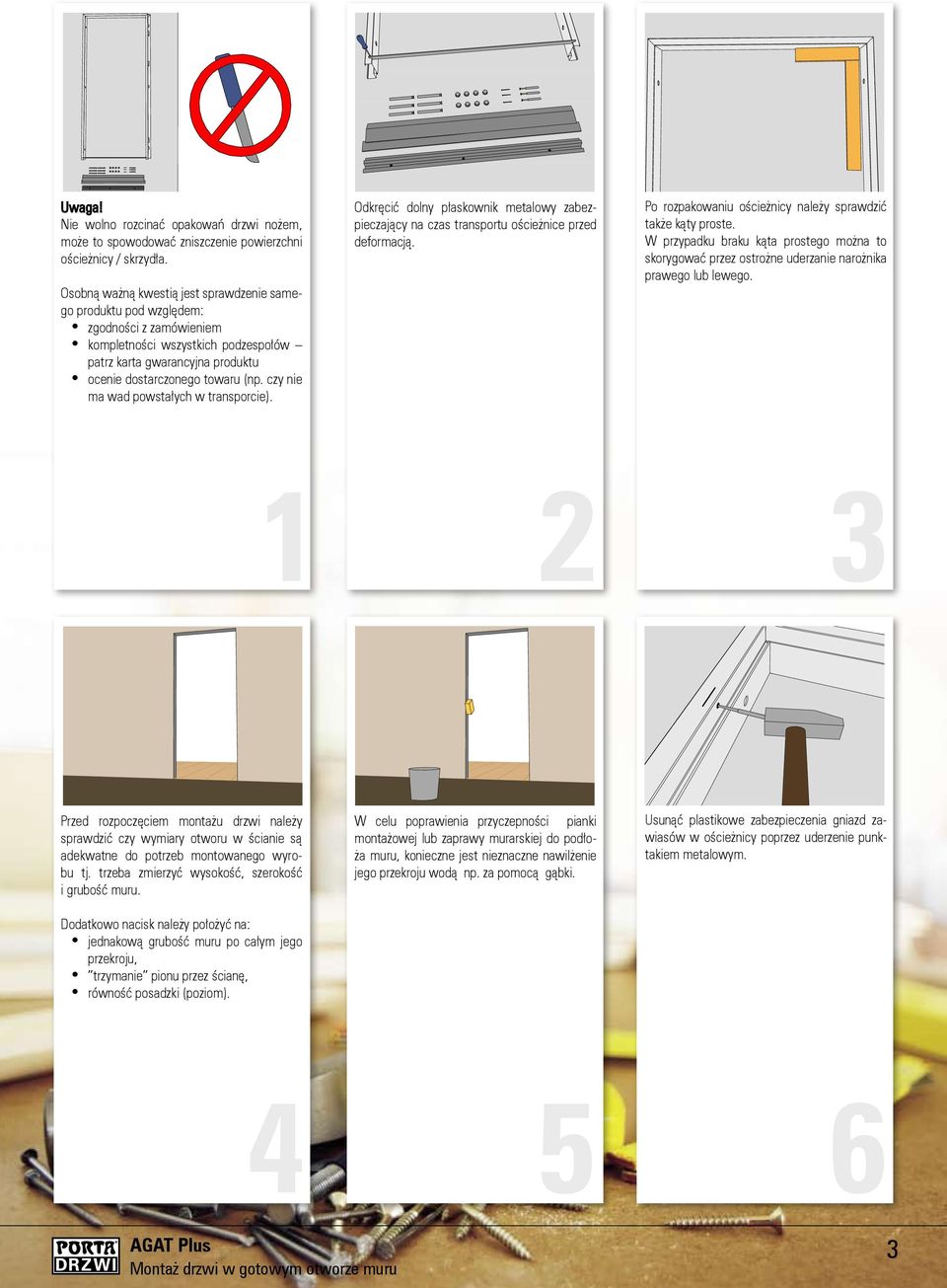

3 Uwaga! Nie wolno rozcinać opakowań drzwi nożem, może to spowodować zniszczenie powierzchni ościeżnicy / skrzydła. Osobną ważną kwestią jest sprawdzenie samego produktu pod względem: zgodności z zamówieniem kompletności wszystkich podzespołów patrz karta gwarancyjna produktu ocenie dostarczonego towaru (np. czy nie ma wad powstałych w transporcie). Odkręcić dolny płaskownik metalowy zabezpieczający na czas transportu ościeżnice przed deformacją. Po rozpakowaniu ościeżnicy należy sprawdzić także kąty proste. W przypadku braku kąta prostego można to skorygować przez ostrożne uderzanie narożnika prawego lub lewego Przed rozpoczęciem montażu drzwi należy sprawdzić czy wymiary otworu w ścianie są adekwatne do potrzeb montowanego wyrobu tj. trzeba zmierzyć wysokość, szerokość i grubość muru. Dodatkowo nacisk należy położyć na: jednakową grubość muru po całym jego przekroju, trzymanie pionu przez ścianę, równość posadzki (poziom). W celu poprawienia przyczepności pianki montażowej lub zaprawy murarskiej do podłoża muru, konieczne jest nieznaczne nawilżenie jego przekroju wodą np. za pomocą gąbki. Usunąć plastikowe zabezpieczenia gniazd zawiasów w ościeżnicy poprzez uderzenie punktakiem metalowym AGAT Plus 3

4 Zamocować w ościeżnicy zawiasy tj. ich część ościeżnicową wkładając płetwę zawiasu do końca i wstępnie zacisnąć za pomocą dołączonego klucza imbusowego. 7 Za pomocą niwelatora ustalić odpowiedni punkt odniesienia tak zwany punkt 0. Ustalenie tego punktu jest niezbędne, aby drzwi znajdowały się na odpowiedniej wysokości względem wykończonej docelowo posadzki korytarza i posadzek wewnętrznych mieszkania. W przypadku większych inwestycji punkty 0 i 100 są znakowane przez samego Wykonawcę budynku - informacje powinien przekazać montażyście np. kierownik budowy. 0ścieżnice stalowe w wersji do posadowienia na gotowej posadzce posiadają przetłoczenia w punktach 100 cm od poziomu gotowej posadzki. Wersja ościeżnicy do zalania w wylewce posadzki posiada dodatkowo oznakowanie poziomu -30 czyli wyznacza 30 mm dodatkowego profilu ramienia do zalania w posadzce. Stosowanie się do wysokości wyznaczonych przez w/w przetłoczenia uprości później prawidłowy montaż pozostałych elementów wykończenia wnętrz na odpowiedniej dla nich wysokości. np. kontakty, ceramika sanitarna etc. 8 9 Sprawdzoną ościeżnicę umieścić w otworze drzwiowym muru. Pod boczne i pionowe belki podłożyć kliny w celu ustalenia odpowiedniej wysokości ościeżnicy nad posadzką, zgodnie z punktem wyznaczonym przez niwelator. Sprawdzić i w razie konieczności skorygować poziom górnej belki i piony belek bocznych. Unieruchomić ościeżnicę w murze za pomocą klinów. Sprawdzić rozpórką regulowaną czy ościeżnica na całej swej wysokości utrzymuje jednakową szerokość belek bocznych względem siebie tj. przyjmując wymiar bezpośrednio pod górną belką przesunąć następnie rozpórkę w dół AGAT Plus 4

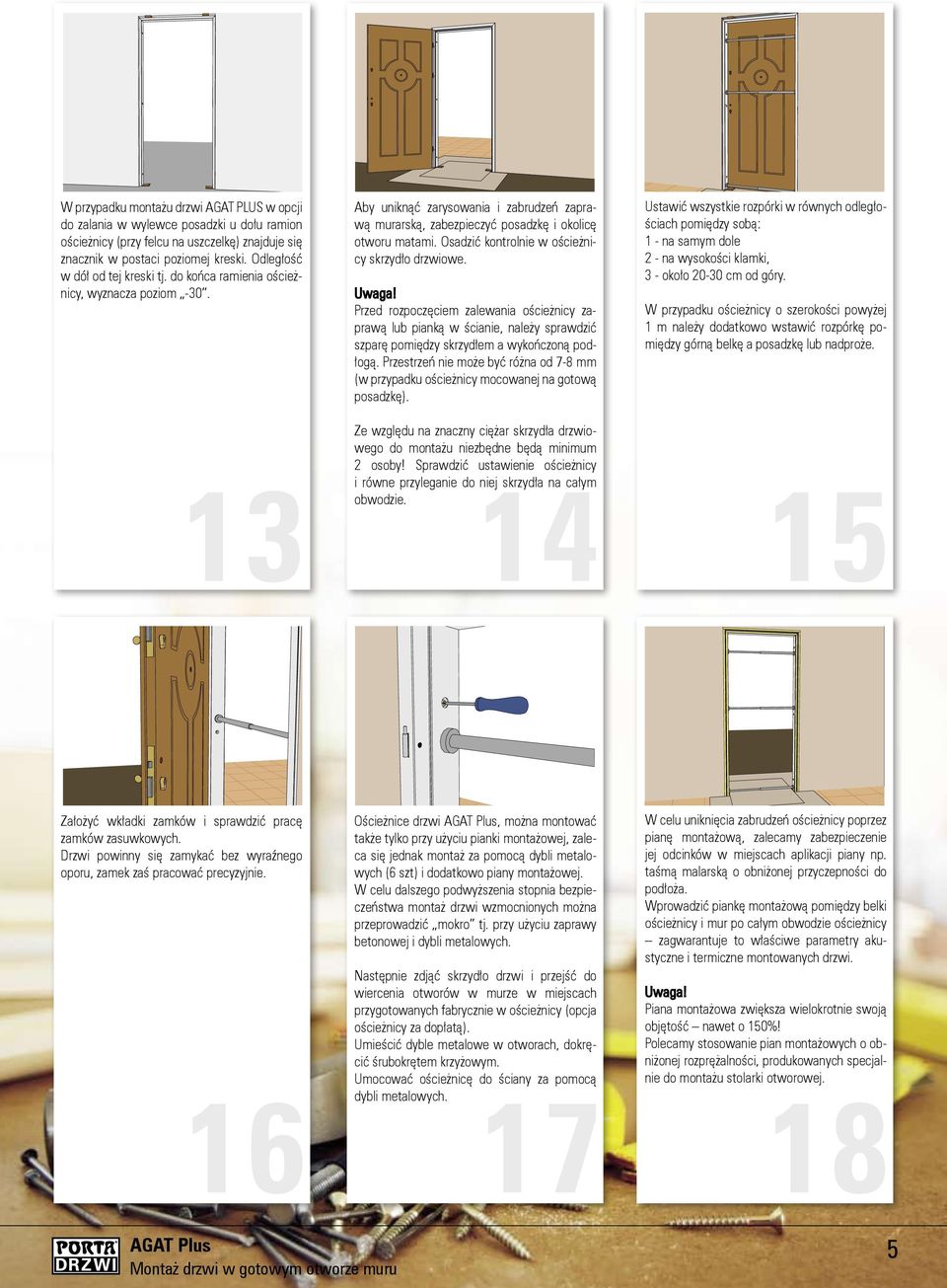

5 W przypadku montażu drzwi AGAT PLUS w opcji do zalania w wylewce posadzki u dołu ramion ościeżnicy (przy felcu na uszczelkę) znajduje się znacznik w postaci poziomej kreski. Odległość w dół od tej kreski tj. do końca ramienia ościeżnicy, wyznacza poziom -30. Aby uniknąć zarysowania i zabrudzeń zaprawą murarską, zabezpieczyć posadzkę i okolicę otworu matami. Osadzić kontrolnie w ościeżnicy skrzydło drzwiowe. Uwaga! Przed rozpoczęciem zalewania ościeżnicy zaprawą lub pianką w ścianie, należy sprawdzić szparę pomiędzy skrzydłem a wykończoną podłogą. Przestrzeń nie może być różna od 7-8 mm (w przypadku ościeżnicy mocowanej na gotową posadzkę). Ustawić wszystkie rozpórki w równych odległościach pomiędzy sobą: 1 - na samym dole 2 - na wysokości klamki, 3 - około cm od góry. W przypadku ościeżnicy o szerokości powyżej 1 m należy dodatkowo wstawić rozpórkę pomiędzy górną belkę a posadzkę lub nadproże. 13 Ze względu na znaczny ciężar skrzydła drzwiowego do montażu niezbędne będą minimum 2 osoby! Sprawdzić ustawienie ościeżnicy i równe przyleganie do niej skrzydła na całym obwodzie Założyć wkładki zamków i sprawdzić pracę zamków zasuwkowych. Drzwi powinny się zamykać bez wyraźnego oporu, zamek zaś pracować precyzyjnie. Ościeżnice drzwi AGAT Plus, można montować także tylko przy użyciu pianki montażowej, zaleca się jednak montaż za pomocą dybli metalowych (6 szt) i dodatkowo piany montażowej. W celu dalszego podwyższenia stopnia bezpieczeństwa montaż drzwi wzmocnionych można przeprowadzić mokro tj. przy użyciu zaprawy betonowej i dybli metalowych. Następnie zdjąć skrzydło drzwi i przejść do wiercenia otworów w murze w miejscach przygotowanych fabrycznie w ościeżnicy (opcja ościeżnicy za dopłatą). Umieścić dyble metalowe w otworach, dokręcić śrubokrętem krzyżowym. Umocować ościeżnicę do ściany za pomocą dybli metalowych. W celu uniknięcia zabrudzeń ościeżnicy poprzez pianę montażową, zalecamy zabezpieczenie jej odcinków w miejscach aplikacji piany np. taśmą malarską o obniżonej przyczepności do podłoża. Wprowadzić piankę montażową pomiędzy belki ościeżnicy i mur po całym obwodzie ościeżnicy zagwarantuje to właściwe parametry akustyczne i termiczne montowanych drzwi. Uwaga! Piana montażowa zwiększa wielokrotnie swoją objętość nawet o 150%! Polecamy stosowanie pian montażowych o obniżonej rozprężalności, produkowanych specjalnie do montażu stolarki otworowej AGAT Plus 5

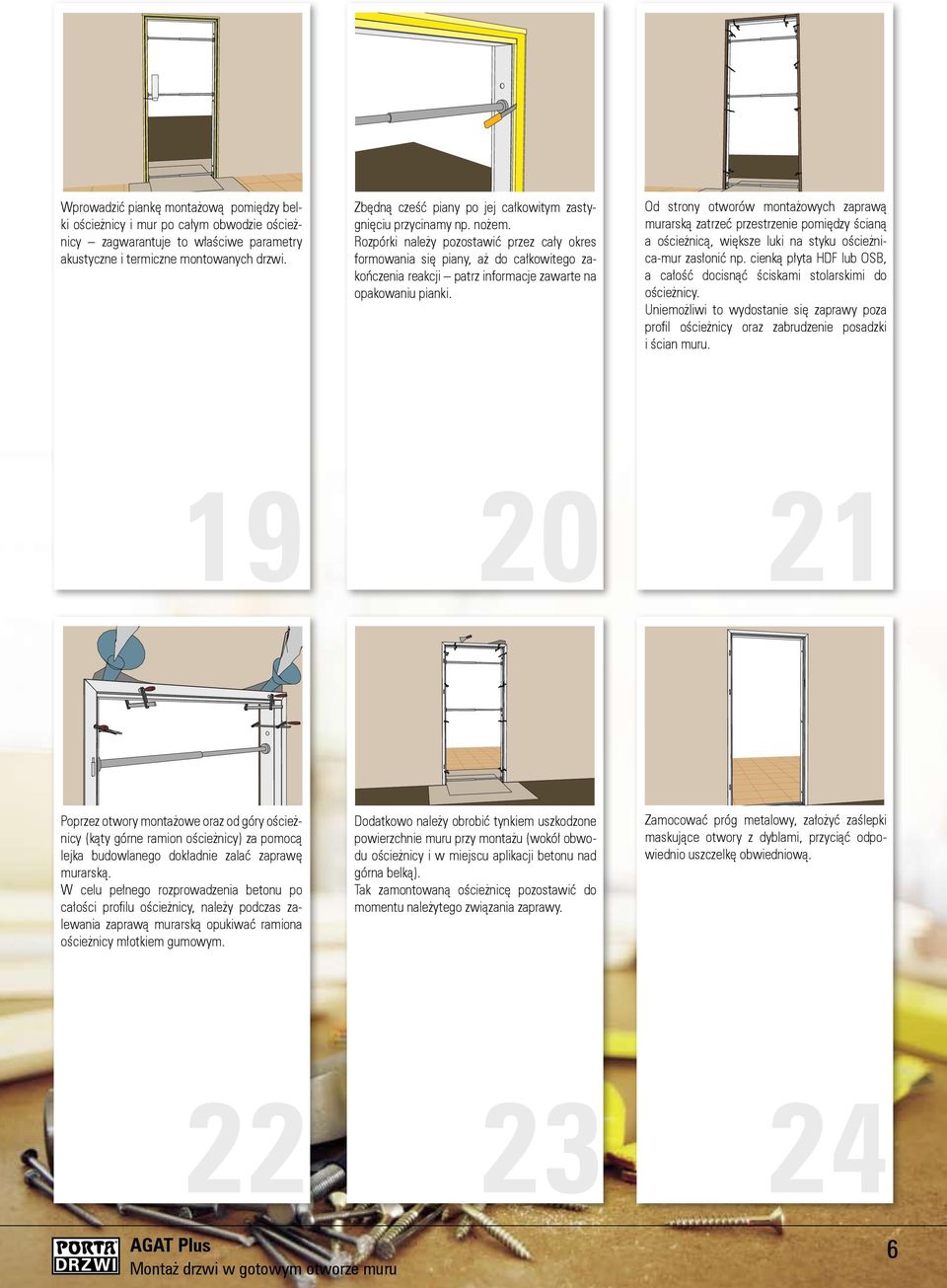

6 Wprowadzić piankę montażową pomiędzy belki ościeżnicy i mur po całym obwodzie ościeżnicy zagwarantuje to właściwe parametry akustyczne i termiczne montowanych drzwi. Zbędną cześć piany po jej całkowitym zastygnięciu przycinamy np. nożem. Rozpórki należy pozostawić przez cały okres formowania się piany, aż do całkowitego zakończenia reakcji patrz informacje zawarte na opakowaniu pianki. Od strony otworów montażowych zaprawą murarską zatrzeć przestrzenie pomiędzy ścianą a ościeżnicą, większe luki na styku ościeżnica-mur zasłonić np. cienką płyta HDF lub OSB, a całość docisnąć ściskami stolarskimi do ościeżnicy. Uniemożliwi to wydostanie się zaprawy poza profil ościeżnicy oraz zabrudzenie posadzki i ścian muru Poprzez otwory montażowe oraz od góry ościeżnicy (kąty górne ramion ościeżnicy) za pomocą lejka budowlanego dokładnie zalać zaprawę murarską. W celu pełnego rozprowadzenia betonu po całości profilu ościeżnicy, należy podczas zalewania zaprawą murarską opukiwać ramiona ościeżnicy młotkiem gumowym. Dodatkowo należy obrobić tynkiem uszkodzone powierzchnie muru przy montażu (wokół obwodu ościeżnicy i w miejscu aplikacji betonu nad górna belką). Tak zamontowaną ościeżnicę pozostawić do momentu należytego związania zaprawy. Zamocować próg metalowy, założyć zaślepki maskujące otwory z dyblami, przyciąć odpowiednio uszczelkę obwiedniową AGAT Plus 6

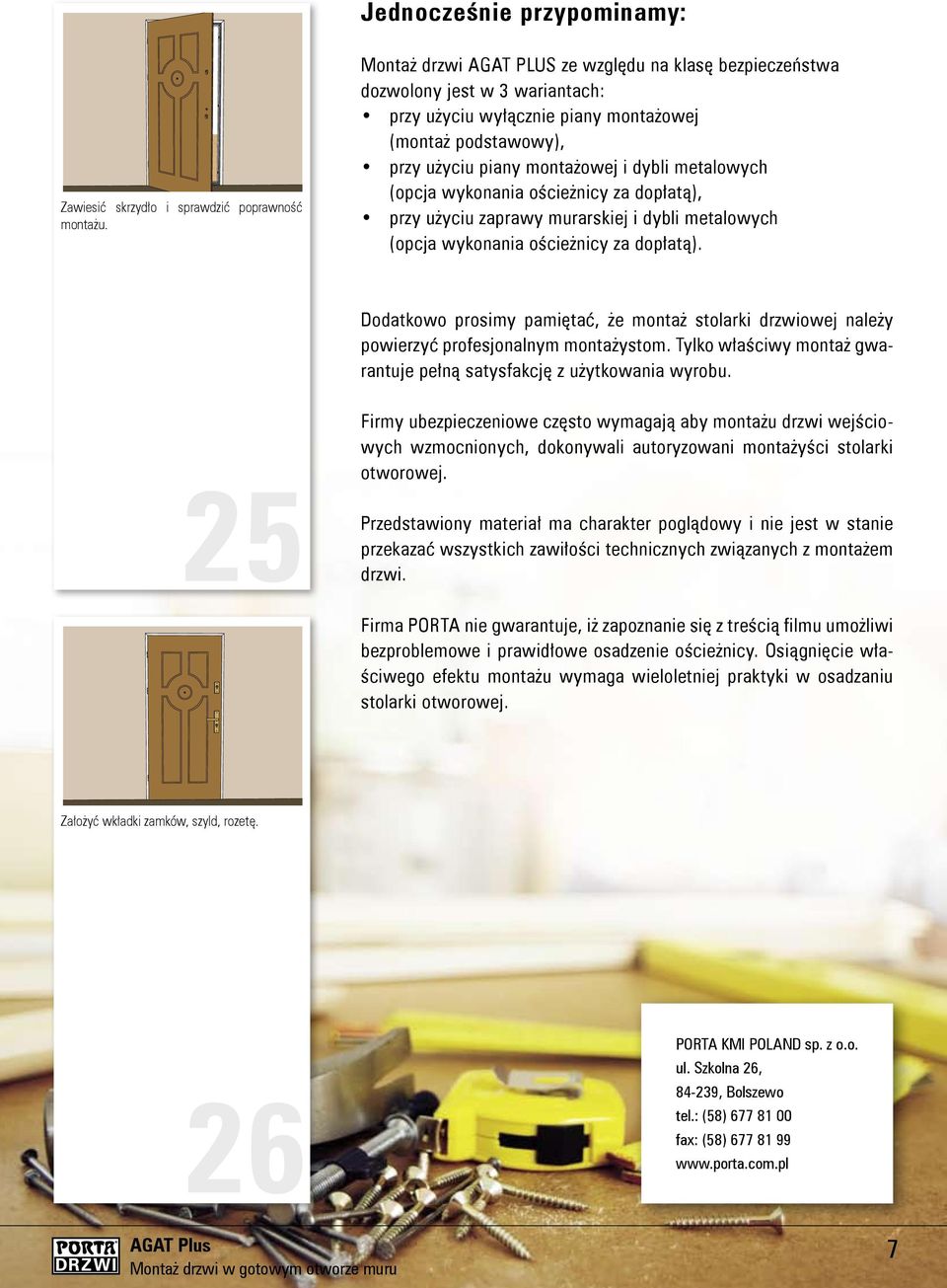

7 Jednocześnie przypominamy: Zawiesić skrzydło i sprawdzić poprawność montażu. Montaż drzwi AGAT PLUS ze względu na klasę bezpieczeństwa dozwolony jest w 3 wariantach: przy użyciu wyłącznie piany montażowej (montaż podstawowy), przy użyciu piany montażowej i dybli metalowych (opcja wykonania ościeżnicy za dopłatą), przy użyciu zaprawy murarskiej i dybli metalowych (opcja wykonania ościeżnicy za dopłatą). Dodatkowo prosimy pamiętać, że montaż stolarki drzwiowej należy powierzyć profesjonalnym montażystom. Tylko właściwy montaż gwarantuje pełną satysfakcję z użytkowania wyrobu. 25 Firmy ubezpieczeniowe często wymagają aby montażu drzwi wejściowych wzmocnionych, dokonywali autoryzowani montażyści stolarki otworowej. Przedstawiony materiał ma charakter poglądowy i nie jest w stanie przekazać wszystkich zawiłości technicznych związanych z montażem drzwi. Firma PORTA nie gwarantuje, iż zapoznanie się z treścią filmu umożliwi bezproblemowe i prawidłowe osadzenie ościeżnicy. Osiągnięcie właściwego efektu montażu wymaga wieloletniej praktyki w osadzaniu stolarki otworowej. Założyć wkładki zamków, szyld, rozetę. 26 PORTA KMI POLAND sp. z o.o. ul. Szkolna 26, , Bolszewo tel.: (58) fax: (58) AGAT Plus 7
