WM Studio Projektów i Realizacji Projektowanie, Nadzór, Wykonawstwo inż. Waldemar Mazanik ul. Armii Krajowej 47/2, Wałbrzych PROJEKT BUDOWLANY

Transkrypt

1 Strona 1 PROJEKT BUDOWLANY TEMAT: Budowa Dźwigu Osobowego Branża Elektryczna INWESTOR: Sanatoria Dolnośląskie sp. z o.o. ul. Parkowa Sokołowsko OBIEKT: Sanatorium Uzdrowiskowe ZIMOWIT ul. Chopina Duszniki Zdrój Branża Elektryczna Data Podpis Projektował mgr inż. Zdzisław Marciniak Upr. bud. Nr NBGP V-342/3/8/95/ r. Projektował mgr inż. Zbigniew Barszczyk Upr. bud. Nr UAN.VI-f/3/59/ r. Wałbrzych, wrzesień 2010 r.

2 Strona 2 1. SPIS ZAWARTOŚCI PROJEKTU. 1. SPIS ZAWARTOŚCI PROJEKTU ZAŁOŻENIA PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA WARUNKI KLIMATYCZNE I WYMAGANIA SPECJALNE ZAKRES OPRACOWANIA 4 3. OPIS TECHNICZNY STAN PROJEKTOWANY INSTALACJI ELEKTRYCZNEJ ZASILANIE INSTALACJA WEWNĘTRZNA 400/230V INSTALACJA OŚWIETLENIOWA TELETECHNICZNA I PPOŻ INSTALACJA PIORUNOCHRONNA I UZIEMIAJĄCA OCHRONA PRZED PORAŻENIEM PRĄDEM ELEKTRYCZNYM OCHRONA PRZED KOROZJĄ BHP I OCHRONA ŚRODOWISKA TECHNICZNE WARUNKI WYKONANIA OBLICZENIA TECHNICZNE BILANS MOCY SPRAWDZENIE DOBORU LINII ZASILAJĄCYCH SPRAWDZENIE WARUNKU SAMOCZYNNEGO WYŁĄCZENIA ZASILANIA ŚREDNIE NATĘŻENIE OŚWIETLENIA 9 5 SPIS RYSUNKÓW. 10

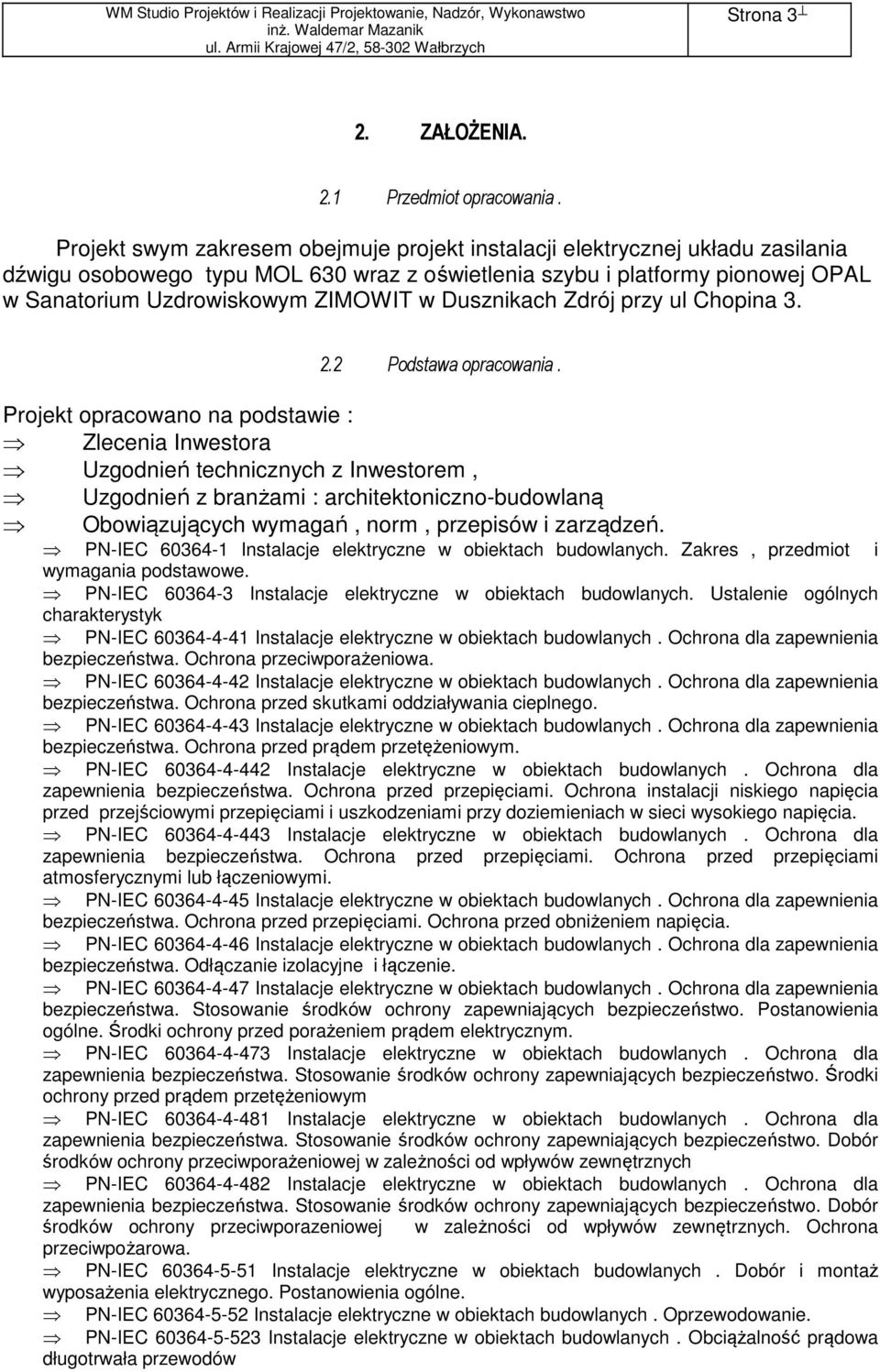

3 Strona 3 2. ZAŁOŻENIA. 2.1 Przedmiot opracowania. Projekt swym zakresem obejmuje projekt instalacji elektrycznej układu zasilania dźwigu osobowego typu MOL 630 wraz z oświetlenia szybu i platformy pionowej OPAL w Sanatorium Uzdrowiskowym ZIMOWIT w Dusznikach Zdrój przy ul Chopina Podstawa opracowania. Projekt opracowano na podstawie : Zlecenia Inwestora Uzgodnień technicznych z Inwestorem, Uzgodnień z branżami : architektoniczno-budowlaną Obowiązujących wymagań, norm, przepisów i zarządzeń. PN-IEC Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. PN-IEC Instalacje elektryczne w obiektach budowlanych. Ustalenie ogólnych charakterystyk PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed skutkami oddziaływania cieplnego. PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym. PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieci wysokiego napięcia. PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi. PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed obniżeniem napięcia. PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Odłączanie izolacyjne i łączenie. PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym. PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed prądem przetężeniowym PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Dobór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Dobór środków ochrony przeciwporazeniowej w zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa. PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne. PN-IEC Instalacje elektryczne w obiektach budowlanych. Oprzewodowanie. PN-IEC Instalacje elektryczne w obiektach budowlanych. Obciążalność prądowa długotrwała przewodów

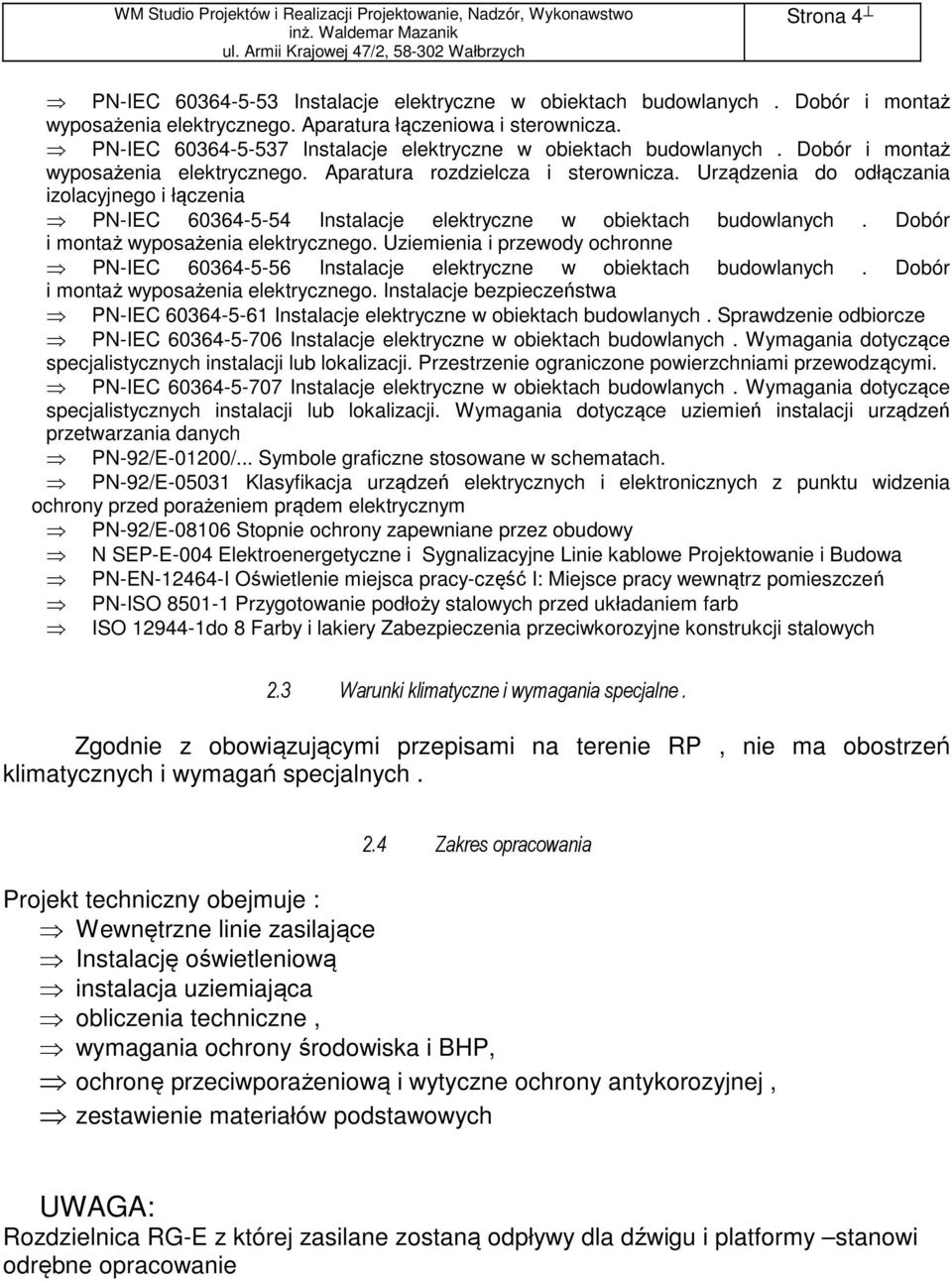

4 Strona 4 PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura łączeniowa i sterownicza. PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączania izolacyjnego i łączenia PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa PN-IEC Instalacje elektryczne w obiektach budowlanych. Sprawdzenie odbiorcze PN-IEC Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalistycznych instalacji lub lokalizacji. Przestrzenie ograniczone powierzchniami przewodzącymi. PN-IEC Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalistycznych instalacji lub lokalizacji. Wymagania dotyczące uziemień instalacji urządzeń przetwarzania danych PN-92/E-01200/... Symbole graficzne stosowane w schematach. PN-92/E Klasyfikacja urządzeń elektrycznych i elektronicznych z punktu widzenia ochrony przed porażeniem prądem elektrycznym PN-92/E Stopnie ochrony zapewniane przez obudowy N SEP-E-004 Elektroenergetyczne i Sygnalizacyjne Linie kablowe Projektowanie i Budowa PN-EN I Oświetlenie miejsca pracy-część I: Miejsce pracy wewnątrz pomieszczeń PN-ISO Przygotowanie podłoży stalowych przed układaniem farb ISO do 8 Farby i lakiery Zabezpieczenia przeciwkorozyjne konstrukcji stalowych 2.3 Warunki klimatyczne i wymagania specjalne. Zgodnie z obowiązującymi przepisami na terenie RP, nie ma obostrzeń klimatycznych i wymagań specjalnych. 2.4 Zakres opracowania Projekt techniczny obejmuje : Wewnętrzne linie zasilające Instalację oświetleniową instalacja uziemiająca obliczenia techniczne, wymagania ochrony środowiska i BHP, ochronę przeciwporażeniową i wytyczne ochrony antykorozyjnej, zestawienie materiałów podstawowych UWAGA: Rozdzielnica RG-E z której zasilane zostaną odpływy dla dźwigu i platformy stanowi odrębne opracowanie

5 Strona 5 3. OPIS TECHNICZNY. 3.1 Stan projektowany instalacji elektrycznej. Instalacja elektryczna obiektu zasilana będzie z nowo-projektowanej rozdzielnicy RG-E 400/230V Instalacja elektryczna obiektu wraz z układem zasilania i układem rozliczeniowym pomiaru energii elektrycznej stanowi odrębne opracowanie 3.2 Zasilanie. Rozdzielnica fabryczna dzwigu i platformy pionowej zasilone zostaną z nowoprojektowanej rozdzielnicy RG-E 400/230V (rozdzielnica wg odrębnego opracowania) zabudowanej w wydzielonym pomieszczeniu w piwnicy (patrz rys nr E-02). Projektowany kabel YKY 5*6mm2 zasilający układ siłowy dzwigu należy zabezpieczyć w rozdzielnicy wkładkami bezpiecznikowymi gg 25A. Projektowany kabel YKY 3*2,5mm2 zasilający układ siłowy platformy pionowej należy zabezpieczyć w rozdzielnicy wkładką bezpiecznikową gg 16A. Instalacja oświetleniowa szybu zasilona zostanie z nowo-projektowanej rozdzielnicy RG-E 400/230V (rozdzielnica wg odrębnego opracowania). Projektowany kabel YKY 3*2,5mm2 zasilający oswietlenie szybu dzwigu należy zabezpieczyć w rozdzielnicy wkładkami bezpiecznikowymi gg 10A Przewody zasilające należy prowadzić pod tynkiem w rurkach PCV 28mm Dodatkowo na parterze przy drzwiach wejściowych do windy oraz przy platformie należy zabudować wyłacznik główny dzwigu (patrz rys nr E-03). UWAGA: Przyrost mocy na potrzeby zasilania instalacji dzwigu nie spowoduje zmian istniejących warunków zasilania ani zmiany Umowy Przyłaczeniowej 3.3 Instalacja wewnętrzna 400/230V. INSTALACJA SIŁY Odbiory siłowe: odpływ 3-faz do szafy sterowniczej dzwigu silnik odpływ 1-faz do szafy sterowniczej platformy pionowej silnik odpływ 1-faz do szafy sterowniczej dzwigu instalacja oswietlenia Dobór kabli, aparatury łączeniowej i zabezpieczeń poszczególnych odpływów podano na schematach strukturalnych tablic. Całość instalacji należy wykonać jako podtynkową z zastosowaniem przewodów YDY 5*6mm 2 (3*2,5mm2). Rozmieszczenie odbiorów oraz sposób prowadzenia przewodów pokazano na planach instalacji elektrycznych. Instalację siły i sterowania do urządzeń dźwigu i platformy pionowej wykonane zostaną przez autoryzowaną firmę w oparciu o dokumentację fabryczną dźwigu i dającą gwarancję na bezawaryjne działanie urządzeń. Wykonanie instalacji oświetlenia szybu jest w zakresie robót firmy instalującej nowy dźwig. Instalacje interkomu należy wykonać zgodnie z dokumentacja fabryczną dźwigu.

6 Strona Instalacja oświetleniowa teletechniczna i ppoż. Zasilanie oświetlenia szybu projektuje się przewodem YDY 3 x 2,5 mm2 prowadzonym z tablicy licznikowej do szafy sterujacej dzwigu i dalej w szybie dźwigu w rurce RL 28. (patrz rys nr E-05) W szybie przewidziano również gniazdo wtyczkowe natynkowe 2P+Z 230V Do szafy sterowniczej dzwigu należy również doprowadzić przewód telefoniczny YTKSY 3x2x0,5 z centrali telefonicznej w celu podłaczenia urządzenia autodialer umozliwiajacego łaczność ze służbami ratunkowymi w przypadku awarii. Przewód prowadzić w rurce RL18 do pomieszczenia w którym znajduje się centrala telefoniczna. Do szafy sterowniczej dzwigu należy również doprowadzić przewód HDGs 2*1,5mm2 z centrali ppoż w celu doprowadzenia dzwigu do poziomu parter w przypadku wykrycia pozaru. Przewód prowadzić w rurce RL18 do pomieszczenia w którym znajduje się centrala ppoż. Wykonanie instalacji oświetlenia szybu jest w zakresie robót firmy instalującej nowy dźwig. Instalacje interkomu należy wykonać zgodnie z dokumentacja fabryczną dźwigu. Na stropie każdej kondygnacji przed wejściami do kabiny dźwigu należy zabudować dodatkowo po jednej oprawie oświetleniowej typu FIBRA II PC O IP 65 2x18 W, produkcji Plexiform lub równorzędną, z podtrzymaniem bateryjnym o czasie podtrzymania t = 1 godz. (moduły awaryjne firmy HYBRYD do opraw jarzeniowych 2x36W). Oprawę tę należy podłączyć do istniejącego obwodu oświetleniowego korytarza. Oprawa ta będzie dodatkowo pełniła rolę oświetlenia ewakuacyjnego. 3.5 Instalacja piorunochronna i uziemiająca. Do podszybia należy doprowadzić bednarkę typu FeZn 25 x 4 podłączoną do uziomu otokowego, Do instalacji uziemiajacej należy wykonać połączenia wyrównawcze łączące ją ze wszystkimi metalowymi elementami konstrukcji oraz urządzeniami elektrycznymi obiektu, oraz wszelkiego rodzaju metalowymi instalacjami a także listwami PE tablic rozdzielczych. Dostępne części przewodzące tj. części metalowe urządzeń, które wskutek uszkodzenia izolacji mogą znaleźć się pod napięciem, takie jak : - metalowe obudowy silników, aparatów i urządzeń elektrycznych - kołki ochronne gniazd wtyczkowych - metalowe obudowy opraw, - stalowe rury ochronne oraz metalowe korytka kablowe. powinny być połączone z przewodem ochronnym. 3.6 Ochrona przed porażeniem prądem elektrycznym. W sieci 400/230V (w układzie sieci TN-S) SZYBKIE WYŁĄCZENIE ZASILANIA (WYŁĄCZNIKI INSTALACYJNE o wyzwalaczu zwarciowym typu B i C zabudowane w fabrycznych szafach sterujących dźwigu, WKŁADKI TOPIKOWE o działaniu zwłocznym, o prądzie znamionowym dobranym do obciążenia, spełniającym warunek nie przekraczania maksymalnego czasu wyłączenia (PN-IEC ) - do ochrony danego obwodu

7 Strona 7 Dla wykonania ochrony przeciwporażeniowej w instalacji 50Hz 380/220V należy wykorzystać : - szyny ochronnej PE na rozdzielnicy - dodatkowej żyły PE w każdym kablu i przewodzie wielożyłowym ; Żył tych nie należy zabezpieczać ani przerywać stykami łączników. Całość ochrony przed porażeniem prądem elektrycznym zaprojektowano i należy wykonać zgodnie z rozporządzeniem Ministra Przemysłu z 8 października 1990 r (Dz.U. RP nr 81 z 26 listopada 1990 r, poz. 473) W projekcie uwzględniono również wymagania normy PN-IEC obowiązującej od 1 stycznia 2001 r. Po wykonaniu instalacji należy wykonać komplet pomiarów potwierdzających skuteczność ochrony przeciwporażeniowej. 3.7 Ochrona przed korozją. Powierzchnie przeznaczone do zabezpieczenia antykorozyjnego należy oczyścić do stopnia czystości Sa 2 1/2 zgodnie z PN ISO , przewidywana chropowatość powierzchni 20-25µm. Jako farbę podkładową zastosować farbę gruntującą epoksydową Dobór farb nawierzchniowych : farba ftalowa stalowa - na konstrukcje, Na napisy należy zastosować : farbę ftalową koloru czarnego : na tło pod napisy, farbę ftalową koloru białego : na napisy i schematy elektryczne. Do elementów wymagających ochrony, prace antykorozyjne należy wykonać zgodnie z wymaganiami normy PN-71/E BHP i ochrona środowiska. Zaprojektowano wymagane instalacje i zabezpieczenia ochronne (p. 3.5, 3.6) Zespół podstawowych tablic i instalacji objętych niniejszym projektem posiada wymagane przepisami zabezpieczenia i obwody ochronne.nie przewiduje się zagrożenia stanu środowiska w przypadku awarii instalacji elektrycznych. 3.9 Techniczne warunki wykonania. 1. Wszystkie konstrukcje i osłony stalowe dla których istnieje niebezpieczeństwo pojawienia się napiecia niebezpiecznego muszą być podłączone do instalacji uziemiajacej obiektu lub przewodu PE 2. Kable i przewody należy ukladać w liniach prostych poziomych i pionowych 3. Wlz należy ukladać w rurkach oslonowych 4. Całość prac powinna być wykonana przez osobę lub firmę elektryczną uprawnioną do wykonywania prac związanych z montażem instalacji elektrycznych. Po wykonaniu wszystkich prac związanych z montażem sieci należy dokonać pomiarów zgodnie z wymaganiami normy

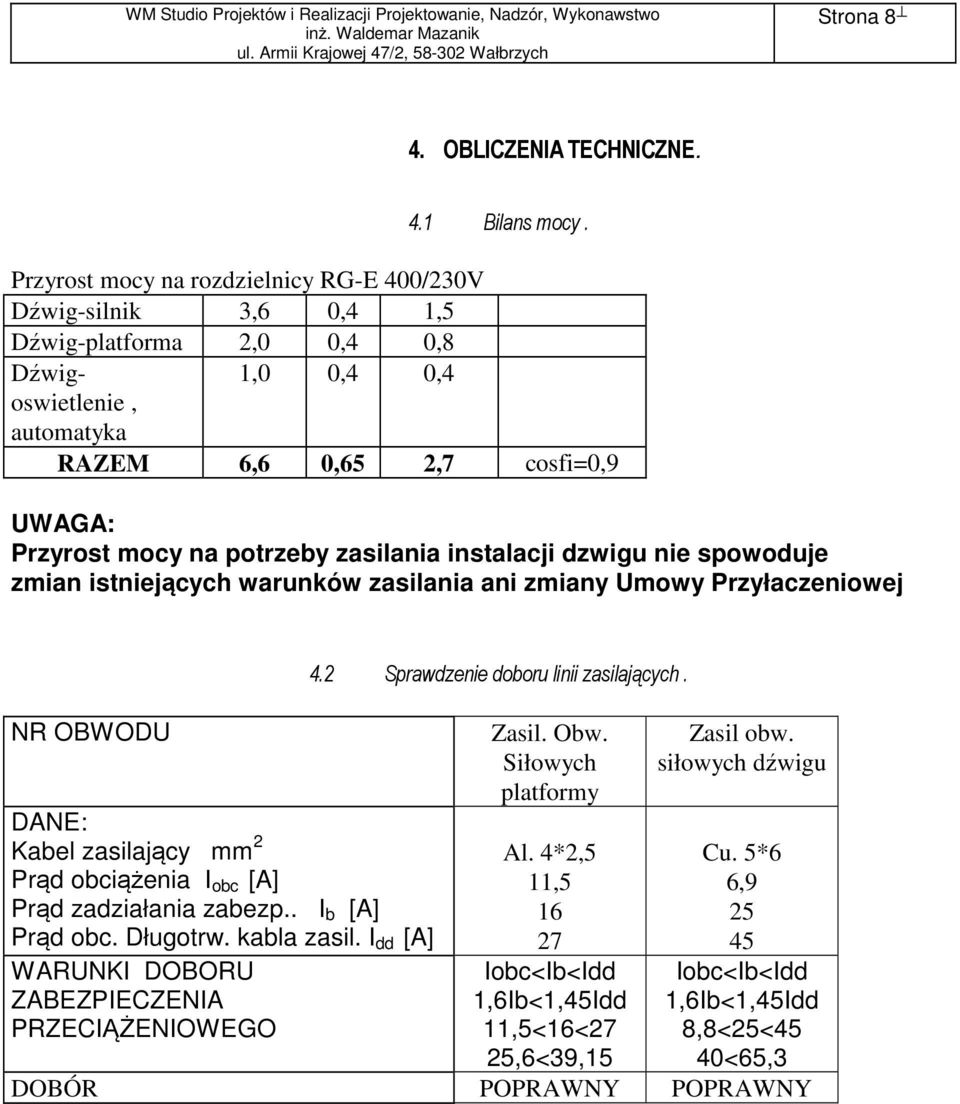

8 Strona 8 4. OBLICZENIA TECHNICZNE. 4.1 Bilans mocy. Przyrost mocy na rozdzielnicy RG-E 400/230V Dźwig-silnik 3,6 0,4 1,5 Dźwig-platforma 2,0 0,4 0,8 Dźwigoswietlenie 1,0 0,4 0,4, automatyka RAZEM 6,6 0,65 2,7 cosfi=0,9 UWAGA: Przyrost mocy na potrzeby zasilania instalacji dzwigu nie spowoduje zmian istniejących warunków zasilania ani zmiany Umowy Przyłaczeniowej NR OBWODU DANE: Kabel zasilający mm 2 Prąd obciążenia I obc [A] Prąd zadziałania zabezp.. I b [A] Prąd obc. Długotrw. kabla zasil. I dd [A] WARUNKI DOBORU ZABEZPIECZENIA PRZECIĄŻENIOWEGO 4.2 Sprawdzenie doboru linii zasilających. Zasil. Obw. Siłowych platformy Al. 4*2,5 11, Iobc<Ib<Idd 1,6Ib<1,45Idd 11,5<16<27 25,6<39,15 Zasil obw. siłowych dźwigu Cu. 5*6 6, Iobc<Ib<Idd 1,6Ib<1,45Idd 8,8<25<45 40<65,3 DOBÓR POPRAWNY POPRAWNY

9 Strona Sprawdzenie warunku samoczynnego wyłączenia zasilania. NUMER OBWODU CHARAKTER ODBIORU Instalacja oświetlenia szybu TABLICA Tablica licznikowa PARAMETRY OD TRANSF. DO TABLICY LICZNIKOWEJ Z [mom/f] Dane wg założeń 200 PARAMETRY OBW. X s [mom/f] R s [mom/f] l [m] typ kabla [mm 2 ] PARAMETRY PĘTLI ZWARCIOWEJ Z s [mom] PRĄD ZWARCIA 0.8 * U n I z = [A] Z PRĄD WYŁĄCZ. I b [A] CHARAKTRYSTYKA KROTNOŚĆ ZABEZP. k = I zmin / I b MAKSYMALNY DOPUSZCZALNY CZAS WYŁĄCZENIA ZASILANIA [ s ] WARUNEK SAMOCZYNNEGO WYŁĄCZENIA ZASILANIA Z s * I a < U 0 WYZNACZONY CZAS WYŁĄCZENIA WG. CHARAKTERYSTYK [ s ] DOBÓR 5, ,5 Cu 876,9 209,8 10 B (1) 77,2<230 <0,4 POPRAW. 4.4 Średnie natężenie oświetlenia Wartość wymaganego minimalnego średniego natężenia oświetlenia dla projektowanej pomieszczeń określono w oparciu o normę PN-EN I Oświetlenie miejsca pracy-część I: Obliczenia wykonano za pomocą komputerowego programu oświetleniowego

10 Strona 10 5 SPIS RYSUNKÓW. 1. E-01 Schemat energetyczny układu zasilania dźwigu A3 2. E-02 Plan instalacji elektrycznych - poziom piwnic A3 3. E-03 Plan instalacji elektrycznych - poziom parteru A4 4. E-04 Plan instalacji elektrycznych - poziom II piętra A4 5. E-05 Plan instalacji elektrycznych oświetlenie szybu A3
