1 Przedmiar robót ZASILANIE W ENERGIĘ ELEKTRYCZNĄ URZĄDZEŃ OCZYSZCZALNI ŚCIEKÓW DLA DPS W HUWNIKACH Data: Budowa: ZEWNĘTRZNE SIECI ELEKTRYCZNE I ROZDZIELNIE PRZYŁĄCZENIOWE NA TERENIE OCZYSZCZALNI ŚCIEKÓW Obiekt: OCZYSZCZALNIA ŚCIEKÓW DLA DPS ZLOKALIZOWANA NA DZ. NR 155/36 W HUWNIKACH, GMINA FREDROPOL Zamawiający: DOM POMOCY SPOŁECZNEJ W HUWNIKI 127, FREDROPOL Jednostka opracowująca kosztorys: SAN - PRO Wiesław Janowicz inż. Tadeusz Krawczyk, Przemyśl, ul.. Regera 1. Kosztorys opracowali: inż. Tadeusz Krawczyk,... Sprawdzający:... Zamawiający: Wykonawca:......

2 Przedmiar robót 1 ZEWNETRZNE INSTALACJE ELEKTRYCZNE 0,4 kv - ZASILANIE ROZDZIELNI GŁÓWNEJ "RGS" Z PRZYSTOSOWANIEM DO ZASILANIA Z AGAREGATU 1.1 KNNR 5/403/1 Urządzenia rozdzielcze (zestawy) na fundamentach, masa do 20 kg, na fundamencie prefabrykowanym - montaż kanału kablowego dla kabli na podejsciu do PZ i RGS 1 szt 1.2 KNNR 1/318/2 Zasypywanie wykopów ze skarpami, głębokość do 1,5 m, kategoria gruntu III-IV 0,8 m3 1.3 KNNR 5/701/2 Kopanie rowów dla kabli, ręcznie, grunt kategorii III rów dla kabla po terenie przy pasie drogowym 0,4*0,8*7 = 2,24 2,240 2,240 m3 1.4 KNNR 5/706/1 Nasypanie warstwy piasku na dnie rowu kablowego, szerokość do 0,4 m nasypanie 10 cm warstwy piasku 7*2 = 14,00 14,000 14,000 m 1.5 KNNR 5/707/2 (1) Układanie kabli w rowach kablowych - ręcznie, kabel do 1,0 kg/m, przykrycie folią 7 m 1.6 KNNR 5/713/2 do 1,0 kg/m -YKY4x10 kabel w obudowie ZL-1 2 = 2,00 kabel w obudowie kanału kablowego na bud. stacji dmuchaw 2 = 2,00 4,000 4,000 m 1.7 KNNR 5/702/2 Zasypanie rowów dla kabli, ręcznie, grunt kategorii III Rów przyłacza 0,4*0,8*7 = 2,24 2,240 2,240 m3 1.8 KNNR 5/726/9 tworzyw sztucznych, kabel 4-żyłowy, do 10 mm2 podłaczenie w ZL - PZ 2 szt 1.9 KNNR 5/713/2 do 1,0 kg/m -YKY5x10 połaczenie PZ do RGS kabel w obudowie ZL-1 1 = 1,00 kabel w obudowie rozdzielni RGS 2 = 2,00 3,000 3,000 m 1.10 KNNR 5/726/9 tworzyw sztucznych, kabel 4-żyłowy, do 10 mm2 podłaczenie PZ i RGS 2 szt 1.11 KNNR 5/1302/3 Badanie linii kablowej średniego napięcia, niekiego napięcia i sterowniczej, kabel n.n., 4-żyłowy 1 odcinek 1.12 KNNR 5/1304/5 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, skuteczność zerowania, pomiar pierwszy 1 szt 1.13 KNNR 5/404/1 Tablice rozdzielcze i obudowy, tablica do 10 kg - obudowa PZ (VP36M - IP65) 1,000 szt 1.14 KNNR 5/404/1 Tablice rozdzielcze i obudowy, tablica do 10 kg - obudowa zamykana dla kabla z gniazdem do agregatu -OSZ ,000 szt 1.15 KNNR 5/407/4 (1) Analogia - Osprzęt modułowy w rozdzielnicach, przełącznik zasilania, 3(4) biegunowy HI403R R= 2,000 M= 1,000 S= 1,000 1,000 szt 1.16 KNNR 5/407/1 Osprzęt modułowy w rozdzielnicach, lampka sygnalizacyjna 6 szt 1.17 KNNR 5/408/2 Dodatkowe wyposażenie rozdzielnic modułowych, listwa przyłączowa (zaciskowa) - zacisk odgałęźny 10 szt 1.18 KNNR 5/713/2 do 1,0 kg/m -OPi5x6 kabel w obudowie PZ 1 = 1,00 kabel w obudowie szafki przyłączeniowej 6 = 6,00 7,000 7,000 m 1.19 KNNR 5/308/8 Analogia - montaż wtyczki instalacyjnej wtyczkowe ze stykiem ochronnym, nt, 3-biegunowe 32A+N +PE- 10 mm2 wodoszczelne 1,000 szt strona nr: 2

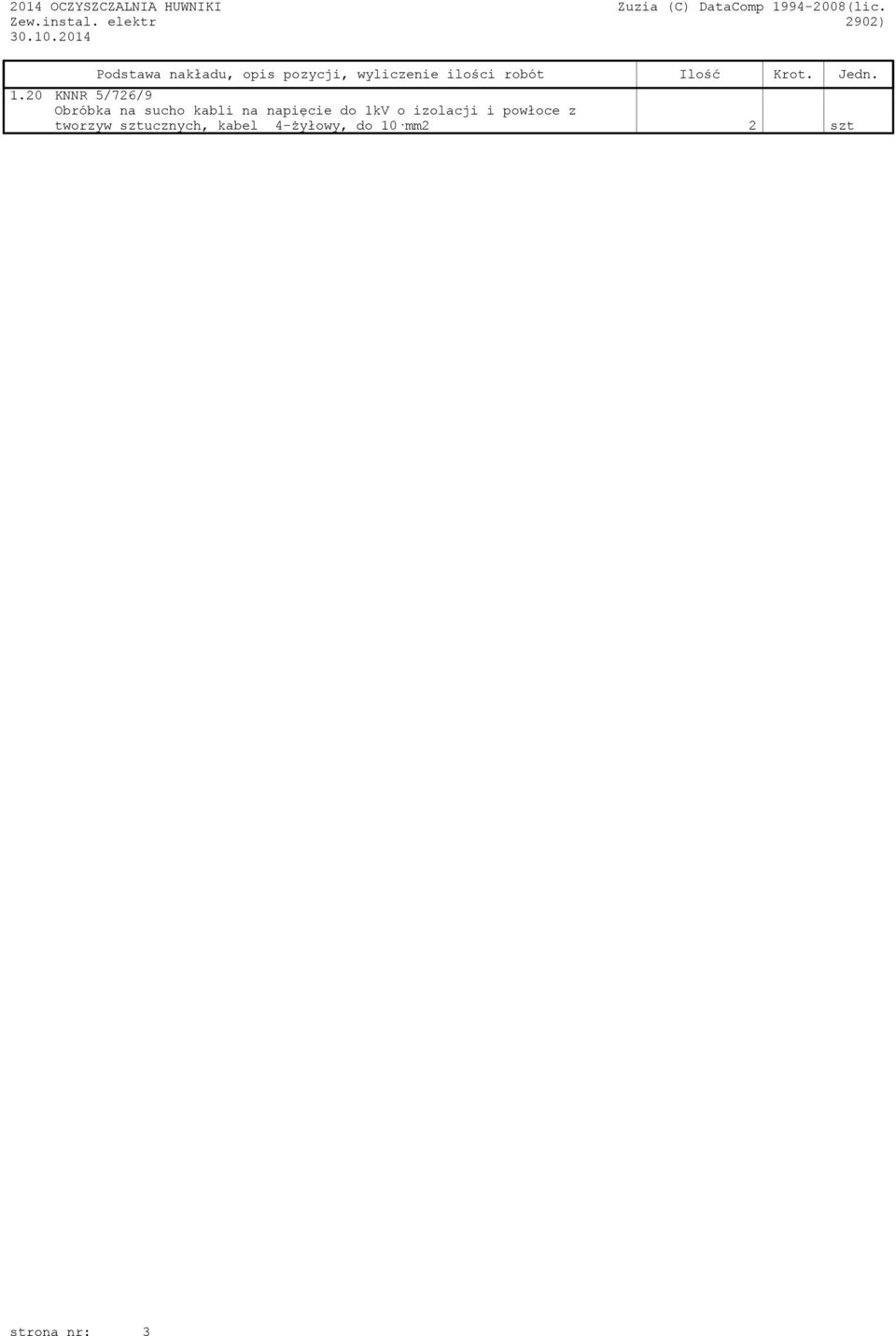

3 1.20 KNNR 5/726/9 tworzyw sztucznych, kabel 4-żyłowy, do 10 mm2 2 szt strona nr: 3

4 2 ZEWNETRZNE INSTALACJE ELEKTRYCZNE DO ZASILANIA URZĄDZEŃ OCZYSZCZALNI 2.1 KNNR 5/403/1 Urządzenia rozdzielcze (zestawy) na fundamentach, masa do 20 kg, na fundamencie prefabrykowanym - montaż obudowy OSZ 20x40 na fundamencie F26 1 4,00 szt 2.2 KNNR 5/406/1 Aparaty elektryczne, masa do 2,5 kg - uzupełnienie zestawów rozdzielczych w listwy zaciskowe do połączenia kabli zasilających z urządzeniami oczyszczalni 2 4,00 szt 2.3 KNNR 1/318/2 Zasypywanie wykopów ze skarpami, głębokość do 1,5 m, kategoria gruntu III-IV 0,8 4,00 m3 2.4 KNNR 5/701/2 Kopanie rowów dla kabli, ręcznie, grunt kategorii III rów pogłębiony dla dla kabli i bednarki uziemiającej 0,4*1,0*33 = 13,20 rów dla kabli 0,4*0,8*13 = 4,16 rów dla bednarki uziemiającej 0,4*0,6*15 = 3,60 20,960 20,960 m3 2.5 KNNR 5/706/1 Nasypanie warstwy piasku na dnie rowu kablowego, szerokość do 0,4 m nasypanie 10 cm warstwy piasku 2*(33+13) = 92,00 92,000 92,000 m 2.6 KNNR 5/705/1 Ułożenie rur osłonowych PVC do Fi 140 mm - rura osłonowa DVKfi 50 na skrzyżowaniach 21 m 2.7 KNNR 5/707/1 (1) przykrycie folią - kabel YKY3x1,5 23 m 2.8 KNNR 5/707/1 (1) przykrycie folią - kabel YKY3x2,5 24 m 2.9 KNNR 5/707/1 (1) przykrycie folią - kabel YKY5x1,5 21 m 2.10 KNNR 5/707/1 (1) przykrycie folią - kabel YKY5x4 18 m 2.11 KNNR 5/707/1 (1) przykrycie folią - kabel YKSY7x1,5 36 m 2.12 KNNR 5/713/1 0,5 kg/m kabel YKY3x1,5 w kanale pod RGS 2 = 2,00 YKY3x1,5 w fundamencie SP 2 = 2,00 skrzyżowaniu 2*1,5 = 3,00 7,000 7,000 m 2.13 KNNR 5/713/1 0,5 kg/m kabel YKY3x2,5 w kanale pod RGS 2 = 2,00 w fundamencie słupa 2 = 2,00 skrzyżowaniu 2*1,5 = 3,00 7,000 7,000 m 2.14 KNNR 5/713/1 0,5 kg/m kabel YKY5x1,5 w kanale pod RGS 2*2 = 4,00 skrzyżowaniu 1,5*2*2 = 6,00 w obudowie RE-KK i RE-RB 2+2 = 4,00 14,000 14,000 m 2.15 KNNR 5/713/1 0,5 kg/m kabel YKY5x4 w kanale pod RGS 2 = 2,00 skrzyżowaniu 1,5*2 = 3,00 w obudowie RE-PS 2 = 2,00 7,000 7,000 m strona nr: 4

5 2.16 KNNR 5/713/1 0,5 kg/m kabel YKSLY7x1,5 w kanale pod RGS 2*2 = 4,00 skrzyżowaniu 1,5*2*2 = 6,00 w obudowie RE-KZ 2+2 = 4,00 14,000 14,000 m 2.17 KNNR 5/726/9 tworzyw sztucznych, kabel 4-żyłowy, YKY5x4 mm2 2,000 szt 2.18 KNNR 5/726/9 tworzyw sztucznych, kabel 5-żyłowy, do YKY7x1,5 mm2 4 szt 2.19 KNNR 5/726/5 tworzyw sztucznych, kabel 3-żyłowy, do YKY5x1,5 mm2 4,000 szt 2.20 KNNR 5/726/5 tworzyw sztucznych, kabel 3-żyłowy, do YKY3x2,5 mm2 2 szt 2.21 KNNR 5/726/5 tworzyw sztucznych, kabel 3-żyłowy, do YKY3x1,5 mm2 2 szt 2.22 KNNR 5/605/2 Uziomy powierzchniowe poziome, głębokość wykopu do 0,6 m, grunt kategorii III 15 m 2.23 KNNR 5/907/6 Układanie uziomów w rowach kablowych 33 m 2.24 KNNR 5/603/1 Przewody uziemiające i wyrównawcze w kanałach odkrytych i na słupach, w kanałach lub tunelach luzem, bednarka do 120 mm2 3,000 m 2.25 KNNR 5/1302/2 Badanie linii kablowej średniego napięcia, niekiego napięcia i sterowniczej, kabel n.n., 3-żyłowy 1 2,00 odcinek 2.26 KNNR 5/1302/4 Badanie linii kablowej średniego napięcia, niekiego napięcia i sterowniczej, kabel n.n., 5-żyłowy 1,000 3,00 odcinek 2.27 KNNR 5/1302/6 Badanie linii kablowej średniego napięcia, niekiego napięcia i sterowniczej, kabel sygalizacyjny, 10-żyłowy 1,000 2,00 odcinek 2.28 KNNR 5/1304/5 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, skuteczność zerowania, pomiar pierwszy 1,000 7,00 szt strona nr: 5

6 3 ZEWNETRZNE INSTALACJE ELEKTRYCZNE - MONTAŻ MASZTU ODGROMOWEGO 3.1 KNNR 5/1009/3 (1) Analogia Montaż masztów odgromowych, fundament prefabrykowany 1 kpl 3.2 KNNR 5/1304/3 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, instalacja odgromowa, pomiar pierwszy 1,000 szt strona nr: 6

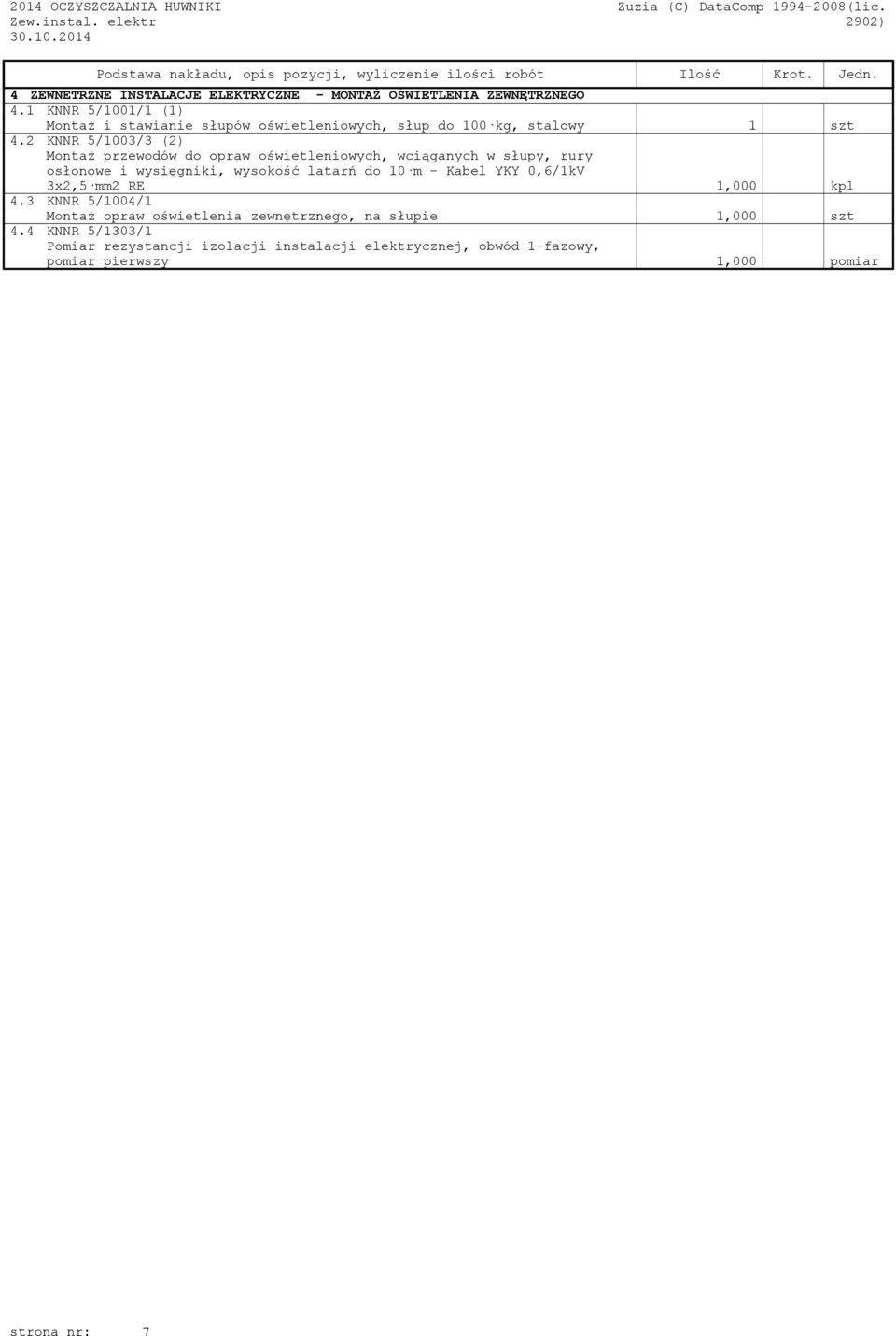

7 4 ZEWNETRZNE INSTALACJE ELEKTRYCZNE - MONTAŻ OŚWIETLENIA ZEWNĘTRZNEGO 4.1 KNNR 5/1001/1 (1) Montaż i stawianie słupów oświetleniowych, słup do 100 kg, stalowy 1 szt 4.2 KNNR 5/1003/3 (2) Montaż przewodów do opraw oświetleniowych, wciąganych w słupy, rury osłonowe i wysięgniki, wysokość latarń do 10 m - Kabel YKY 0,6/1kV 3x2,5 mm2 RE 1,000 kpl 4.3 KNNR 5/1004/1 Montaż opraw oświetlenia zewnętrznego, na słupie 1,000 szt 4.4 KNNR 5/1303/1 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 1-fazowy, pomiar pierwszy 1,000 pomiar strona nr: 7
