MAC. MAC Media Access Control Dwa typy protokołów dostępu do łącza danych:

Transkrypt

1 Sieć Ethernet

2 Co to jest Ethernet Lokalna sieć komputerowa, zaprojektowana 1976 roku, przez firmę Xerox przy współpracy DEC, Intel Konfiguracja magistrali lub gwiazdy Szybkość przesyłu bitu 10, 100, 1000 Mhz Podstawowa norma IEEE dolne warstwy OSI reguła dostępu do medium CSMA/CD

3 MAC MAC Media Access Control Dwa typy protokołów dostępu do łącza danych: Half duplex Full duplex Czy w trybie full duplex protokół dostępu do łącza jest zgodny z regułą CSMA/CD? Jaka jest maksymalna szybkość wymiany bitów dla karty 100 Mhz pracującej w trybie full duplex?

4 Medium transmisyjne 10Base5 Transmisja 10 MHz half duplex kabel koncentryczny gruby (ang. thick), średnica 10mm o impendancji ohm Maksymalna długość segmentu 500 m, 100 stacji połączenie do kabla segmnetu transciverem (bez rozcinania kabla) połączenie pomiędzy transciverem a stacja sieci skrętką maksymalnie 50 m (Rx, Tx, Kolizja, zasilanie)

5 Medium transmisyjne 10Base2 Transmisja 10 MHz half duplex Połączenie cienkim (ang. thin) kablem koncentrycznym 50 ohm Maksymalna długość 185 metrów, 30 stacji Transciver na karcie, złącza BNC Kodowanie Manchester

6

7 Carrier Sense Multiple Access with Collision Dettect W sieci monitoruje się obecność sygnału nadawania obecność nośnej sygnału. Transmisja jest odkładana (ang. deffered) jeżeli w medium transmisyjnym jest nośna Stacja może rozpocząć nadawanie jeżeli nie ma nośnej przez okres dłuższy niż przerwa międzyramkowa

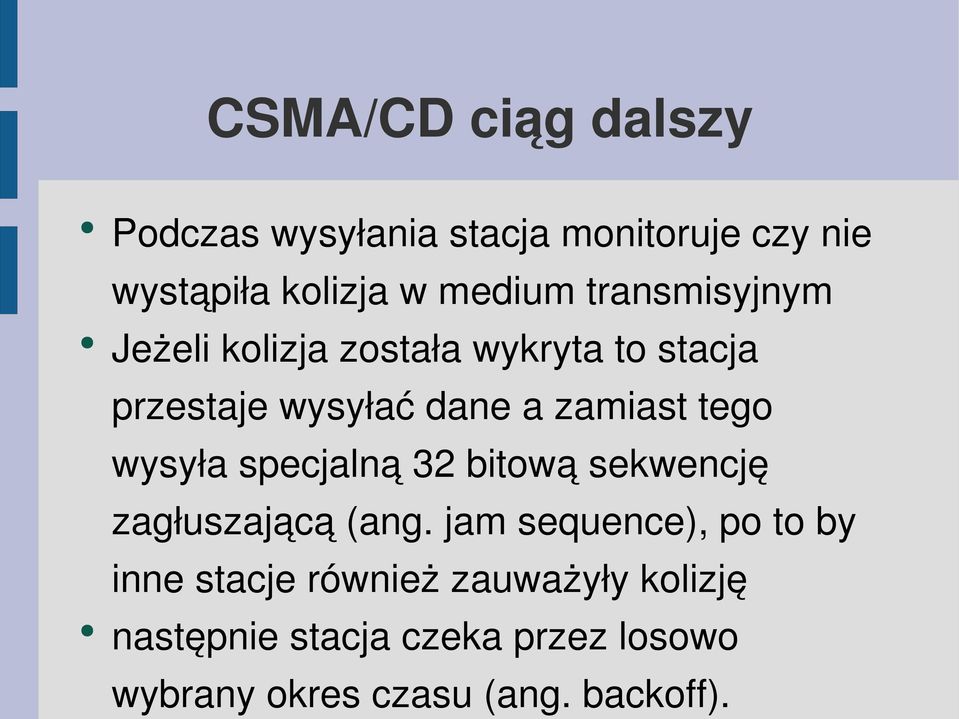

8 CSMA/CD ciąg dalszy Podczas wysyłania stacja monitoruje czy nie wystąpiła kolizja w medium transmisyjnym Jeżeli kolizja została wykryta to stacja przestaje wysyłać dane a zamiast tego wysyła specjalną 32 bitową sekwencję zagłuszającą (ang. jam sequence), po to by inne stacje również zauważyły kolizję następnie stacja czeka przez losowo wybrany okres czasu (ang. backoff).

9 Exponential Backoff Opóźnienie przy kolejnych kolizjach: 1: wybiera się K ze zbioru {0,1} gdzie opóźnienie = K * 51.2us 2: wybiera się K ze zbioru {0,1,2,3} gdzie opóźnienie = K * 51.2us n: opóźnienie = K x 51.2us, for K=0..2n 1 max K = 1023 zwykle po 16 kolizjach sygnalizowany jest błąd

10 CSMA/CD Ramka zostaje uznana za wysłaną prawidłowo jeżeli w czasie transmisji nie powstała kolizja Poprawne wysłanie ramki zeruje licznik kolizji (ang. backoff counter) Zadanie: Zapisz w języku programowania algorytm protokołu CSMA/CD

11

12

13 Typy ramki

14 Przerwa międzyramkowa Przerwa międzyramkowa (ang. Interframe Gap IFG) Minimalny odstęp pomiędzy transmisją dwóch kolejnych ramek. Przerwamiędzy ramkowa jest równa transmisji 96 bitów Zadanie: oblicz IFG dla sieci 10, 100, 1000 i maksymalna odległość między stacjami aby przerwa między ramkowa była poprawnie wykrywalna.

15 Szczelina Slot Time Czas przesyłu najmniejszej dopuszczalnej ramki. Dla sieci 10/100 MHz minimalna ramka zawiera 64 bajty czyli 512 bitów. Dla sieci 1 Gigabit minimalna ramka zawiera 512 bajtów czyli 4096 bitów. Zadanie: Oblicz czas przesyłu minimalnej ramki dla sieci 10, 100, 1000 MHz.

16 100, 1000 MHz zakładając, że ograniczeniem jest spóźniona kolizja. Spóźniona kolizja Spóźniona kolizja (ang. Late collision) błąd sieci. Spóźniona kolizja powstaje jeżeli czas propagacji sygnału kolizji w sieci jest większy niż czas transmisji minimalnej ramki. Dla sieci Gigabit Ethernet zakłada się, że kolizja musi zostać wykryta w czasie transmisji pierwszych 512 bitów. Zadanie: Wyznacz maksymalną odległość między stacjami w sieci 10,

17 Rozszerzenie formatu ramki Ethernet Preamble Dest addr Src addr Type Body CRC VLAN (ang. Virtual Local Area Network dodanie 4 bajtowego znacznika pomiędzy polami: Adresem zródłowym a polem typu ramki Pole rozszerzenia (ang. Extension Field) dodawane na końcu ramki po to by poprawnie wykrywać kolizje. Wypychanie ramek (ang. Frame Bursting) pozwala na wysyłanie kolejnych ramek bez oddania kontroli protokołowi dostępu do medium Wielkie ramki (ang. Jumbo Frame) zwieksza format ramki do 9000 bajtów

18 CRC CRC Cyliczna Suma Kontrolna Wielomian Autodin. x 32 +x 26 +x 23 +x 22 +x 16 +x 12 +x 11 +x 10 +x 8 +x 7 +x 5 + x4 +x 2 +x+1

19

20

21 Skrętka Skrętka (ang. Twisted Pair) Skrętka ekranowana (ang. shielded twisted pair) STP, UTP. Kategoria max częstotliwość transmisji 16 MHz Kategoria dla 100BaseTx Kategoria 6 skrętka dla maksymalnych częstotliwości 250 Mhz kabel krosowy

22 Światłwody Połączenia światłowodowe 100BaseTx >konwerter >100BaseFX zamiana sygnału elektrycznego na optyczny i odwrotnie wielomodalne (ang. Multi Mode Fiber MMF) 2000m dla sieci 100MHz, 550m Gigabit Ethernet jednomodalne (ang. Single Mode Fiber) 5000m dla sieci Gigabit Ethernet

23

24 LLC Programowa realizacja warstwy łącza danych dla transmisji połączeniowych
