1 Bruksanvisning för LED-strålkastare Bruksanvisning for LED-lyskaster Instrukcja obsługi reflektora LED Operating Instructions for LED Floodlight SV NO PL EN Bruksanvisning i original Bruksanvisning i original Instrukcja obsługi w oryginale Operating instructions in original Jula AB

2 SVENSK A SVENSKA SÄKERHETSANVISNINGAR Läs monteringsanvisningen noggrant innan användning! RESPEKT FÖR EL! Nyinstallationer och utökning av befintliga anläggningar ska alltid utföras av behörig installatör. Vid nödvändig kännedom (i annat fall kontakta elinstallatör) får du byta strömbrytare, vägguttag samt montera stickproppar, skarvsladdar och lamphållare. Felaktig montering kan leda till livsfara och brandrisk. Bryt spänningsförsörjningen före montering och/eller underhåll. Produkten måste vara jordad. Använd inte produkten om skyddsglaset är spräckt. Byt omedelbart ut skyddsglaset. Använd endast originalreservdelar. Anslut den gröngula jordledaren till jordplinten, som är märkt med jordsymbol. Anslut fasledaren till plinten märkt L och nolledaren till plinten märkt N. Bryt spänningsförsörjningen före underhåll. Underhåll ska utföras av behörig elektriker. Produkten är avsedd för fast montering. Om någon del av produkten är skadad ska den bytas ut av behörig servicerepresentant eller annan kvalificerad person, för att undvika fara. VIKTIGT! Ljuskällan kan inte bytas. Om ljuskällan går sönder måste hela produkten bytas. TEKNISKA DATA Märkspänning 230 V ~ 50 Hz Effekt 14 W Färgtemperatur 4000 k Ljusflöde Spridningsvinkel 1100 lm 60º Omgivningstemperatur C Kapslingsklass IP44 MONTERING 1. Montera inte produkten på ytor som utsätts för vibration. 2. Produkten bör monteras med väggfästet. 3. Håll väggfästet mot väggen, märk ut och borra hålen och montera väggfästet med lämpliga skruvar (medföljer inte). 4. Öppna kopplingsboxen. 5. Dra in nätkabeln (medföljer inte, använd kabel av typ H05RN-F 3G 1,0 mm2) i kopplingsboxen genom genomföringen med gummipackning. Kontrollera att genomföringen är tät. 6. Anslut den gröngula jordledaren till jordplinten, som är märkt med jordsymbol. Anslut fasledaren till plinten märkt L och nolledaren till plinten märkt N. 7. Sätt tillbaka kopplingsboxens lock. Var noga med att återmontera lockets gummipackning. 8. Montera produkten på väggfästet med de två skruvarna. Justera produkten till önskat läge och dra åt skruvarna. 2

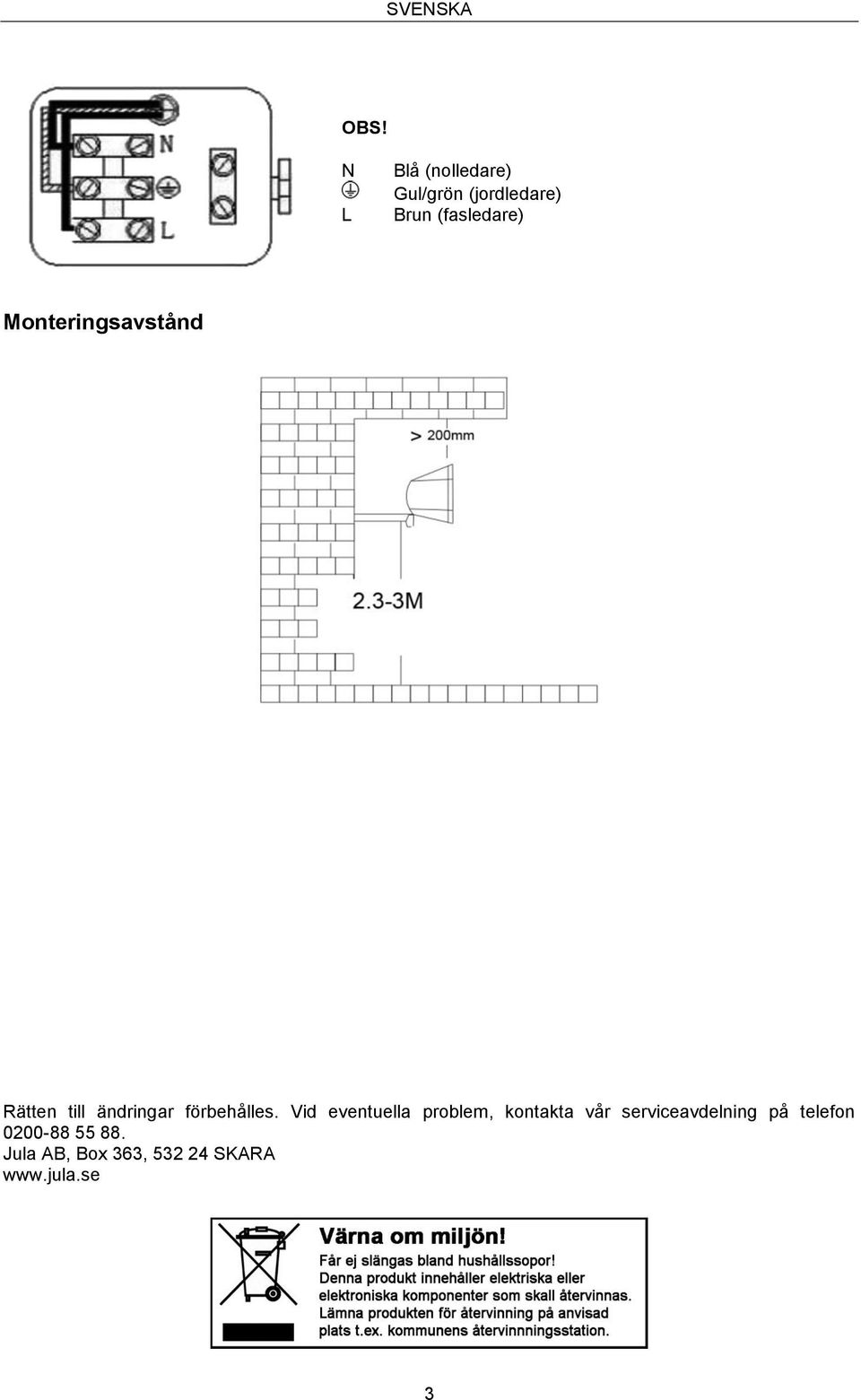

3 SVENSKA OBS! N L Blå (nolledare) Gul/grön (jordledare) Brun (fasledare) Monteringsavstånd Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon Jula AB, Box 363, SKARA 3

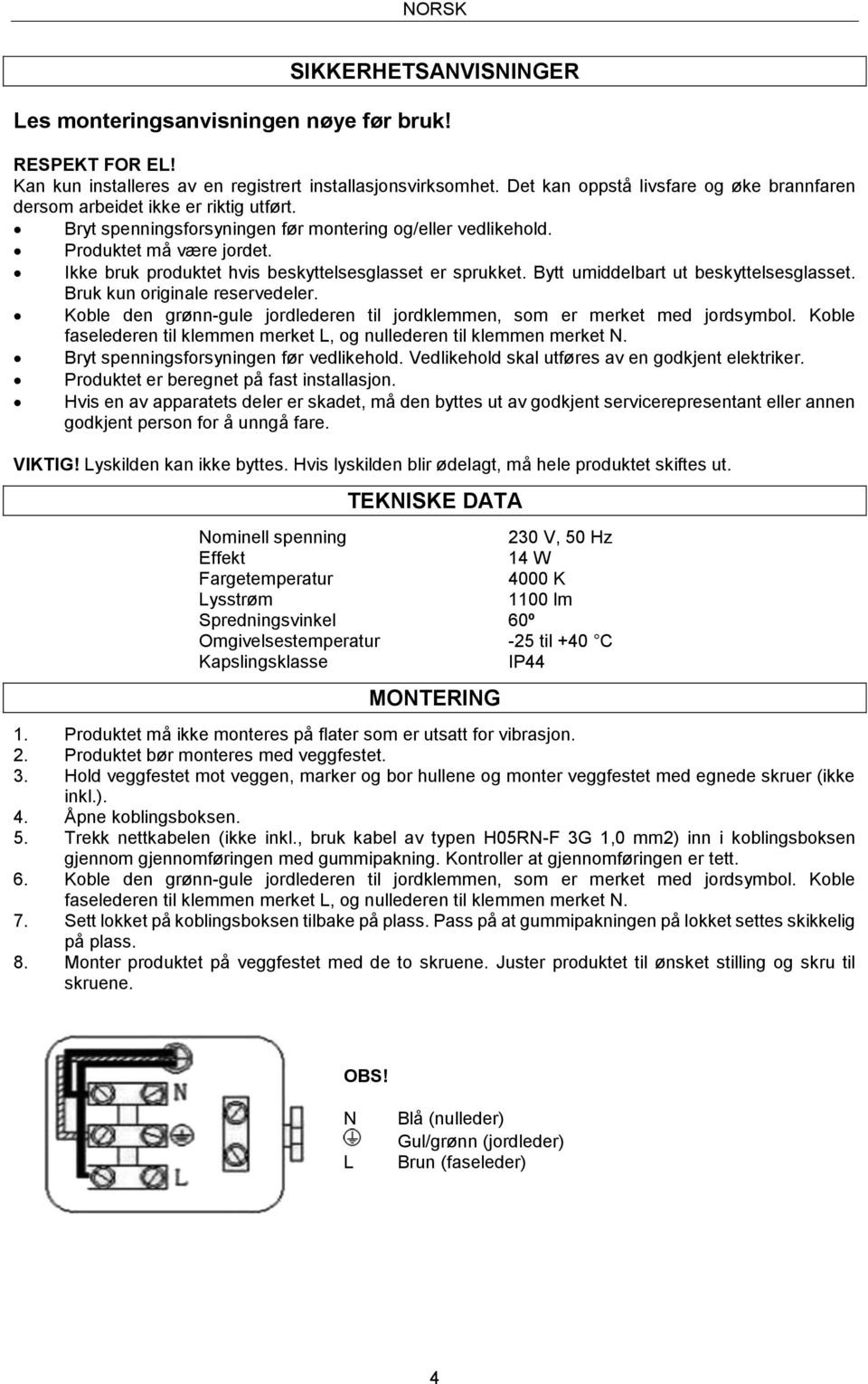

4 NORSK NORSK SIKKERHETSANVISNINGER Les monteringsanvisningen nøye før bruk! RESPEKT FOR EL! Kan kun installeres av en registrert installasjonsvirksomhet. Det kan oppstå livsfare og øke brannfaren dersom arbeidet ikke er riktig utført. Bryt spenningsforsyningen før montering og/eller vedlikehold. Produktet må være jordet. Ikke bruk produktet hvis beskyttelsesglasset er sprukket. Bytt umiddelbart ut beskyttelsesglasset. Bruk kun originale reservedeler. Koble den grønn-gule jordlederen til jordklemmen, som er merket med jordsymbol. Koble faselederen til klemmen merket L, og nullederen til klemmen merket N. Bryt spenningsforsyningen før vedlikehold. Vedlikehold skal utføres av en godkjent elektriker. Produktet er beregnet på fast installasjon. Hvis en av apparatets deler er skadet, må den byttes ut av godkjent servicerepresentant eller annen godkjent person for å unngå fare. VIKTIG! Lyskilden kan ikke byttes. Hvis lyskilden blir ødelagt, må hele produktet skiftes ut. TEKNISKE DATA Nominell spenning 230 V, 50 Hz Effekt 14 W Fargetemperatur 4000 K Lysstrøm Spredningsvinkel 1100 lm 60º Omgivelsestemperatur -25 til +40 C Kapslingsklasse IP44 MONTERING 1. Produktet må ikke monteres på flater som er utsatt for vibrasjon. 2. Produktet bør monteres med veggfestet. 3. Hold veggfestet mot veggen, marker og bor hullene og monter veggfestet med egnede skruer (ikke inkl.). 4. Åpne koblingsboksen. 5. Trekk nettkabelen (ikke inkl., bruk kabel av typen H05RN-F 3G 1,0 mm2) inn i koblingsboksen gjennom gjennomføringen med gummipakning. Kontroller at gjennomføringen er tett. 6. Koble den grønn-gule jordlederen til jordklemmen, som er merket med jordsymbol. Koble faselederen til klemmen merket L, og nullederen til klemmen merket N. 7. Sett lokket på koblingsboksen tilbake på plass. Pass på at gummipakningen på lokket settes skikkelig på plass. 8. Monter produktet på veggfestet med de to skruene. Juster produktet til ønsket stilling og skru til skruene. OBS! N L Blå (nulleder) Gul/grønn (jordleder) Brun (faseleder) 4

5 NORSK Monteringsavstand Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon Jula Norge AS, Solheimsveien 6 8, 1471 LØRENSKOG 5

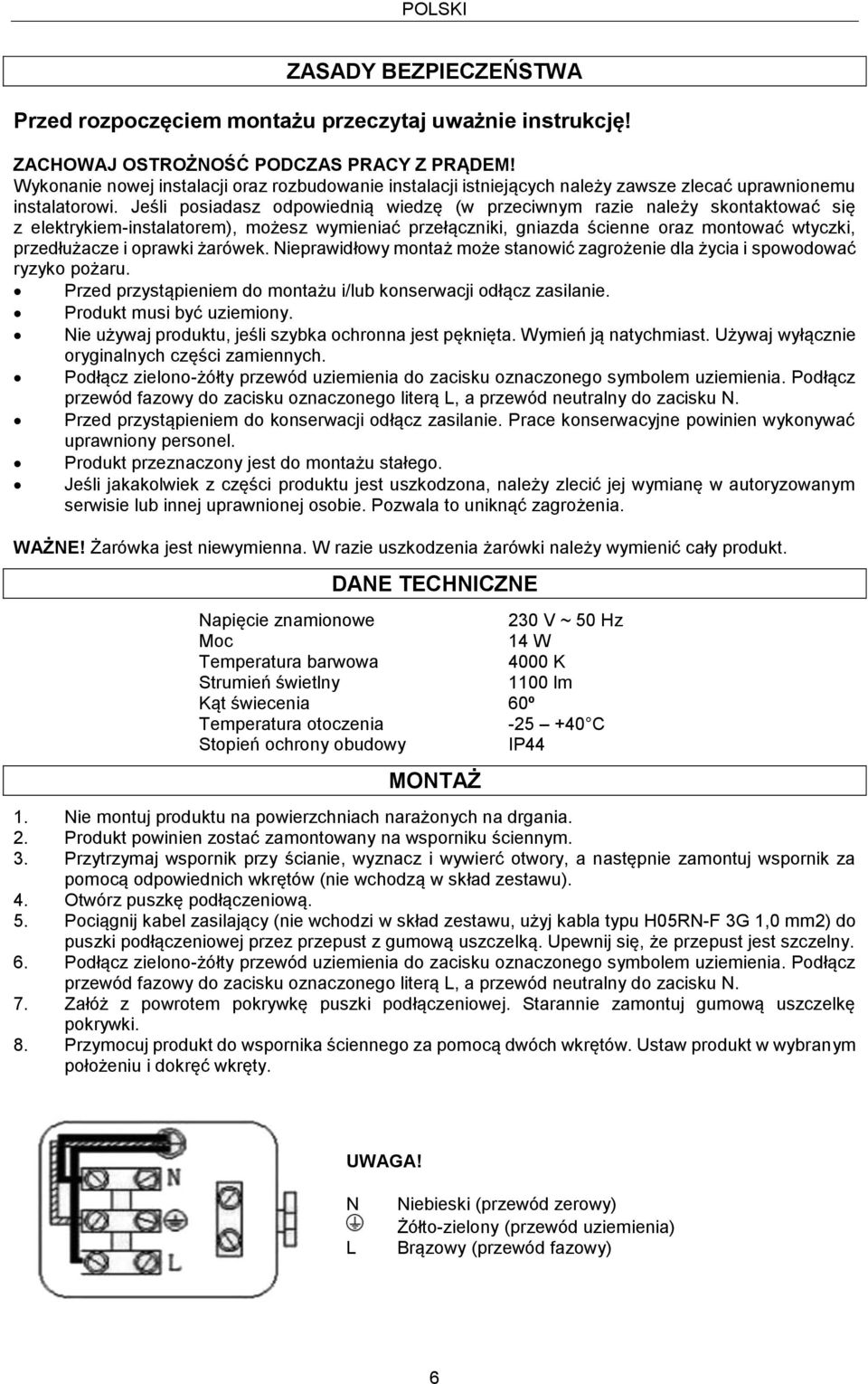

6 POL SKI POLSKI ZASADY BEZPIECZEŃSTWA Przed rozpoczęciem montażu przeczytaj uważnie instrukcję! ZACHOWAJ OSTROŻNOŚĆ PODCZAS PRACY Z PRĄDEM! Wykonanie nowej instalacji oraz rozbudowanie instalacji istniejących należy zawsze zlecać uprawnionemu instalatorowi. Jeśli posiadasz odpowiednią wiedzę (w przeciwnym razie należy skontaktować się z elektrykiem-instalatorem), możesz wymieniać przełączniki, gniazda ścienne oraz montować wtyczki, przedłużacze i oprawki żarówek. Nieprawidłowy montaż może stanowić zagrożenie dla życia i spowodować ryzyko pożaru. Przed przystąpieniem do montażu i/lub konserwacji odłącz zasilanie. Produkt musi być uziemiony. Nie używaj produktu, jeśli szybka ochronna jest pęknięta. Wymień ją natychmiast. Używaj wyłącznie oryginalnych części zamiennych. Podłącz zielono-żółty przewód uziemienia do zacisku oznaczonego symbolem uziemienia. Podłącz przewód fazowy do zacisku oznaczonego literą L, a przewód neutralny do zacisku N. Przed przystąpieniem do konserwacji odłącz zasilanie. Prace konserwacyjne powinien wykonywać uprawniony personel. Produkt przeznaczony jest do montażu stałego. Jeśli jakakolwiek z części produktu jest uszkodzona, należy zlecić jej wymianę w autoryzowanym serwisie lub innej uprawnionej osobie. Pozwala to uniknąć zagrożenia. WAŻNE! Żarówka jest niewymienna. W razie uszkodzenia żarówki należy wymienić cały produkt. Napięcie znamionowe Moc Temperatura barwowa Strumień świetlny Kąt świecenia Temperatura otoczenia Stopień ochrony obudowy DANE TECHNICZNE MONTAŻ 230 V ~ 50 Hz 14 W 4000 K 1100 lm 60º C IP44 1. Nie montuj produktu na powierzchniach narażonych na drgania. 2. Produkt powinien zostać zamontowany na wsporniku ściennym. 3. Przytrzymaj wspornik przy ścianie, wyznacz i wywierć otwory, a następnie zamontuj wspornik za pomocą odpowiednich wkrętów (nie wchodzą w skład zestawu). 4. Otwórz puszkę podłączeniową. 5. Pociągnij kabel zasilający (nie wchodzi w skład zestawu, użyj kabla typu H05RN-F 3G 1,0 mm2) do puszki podłączeniowej przez przepust z gumową uszczelką. Upewnij się, że przepust jest szczelny. 6. Podłącz zielono-żółty przewód uziemienia do zacisku oznaczonego symbolem uziemienia. Podłącz przewód fazowy do zacisku oznaczonego literą L, a przewód neutralny do zacisku N. 7. Załóż z powrotem pokrywkę puszki podłączeniowej. Starannie zamontuj gumową uszczelkę pokrywki. 8. Przymocuj produkt do wspornika ściennego za pomocą dwóch wkrętów. Ustaw produkt w wybranym położeniu i dokręć wkręty. UWAGA! N L Niebieski (przewód zerowy) Żółto-zielony (przewód uziemienia) Brązowy (przewód fazowy) 6

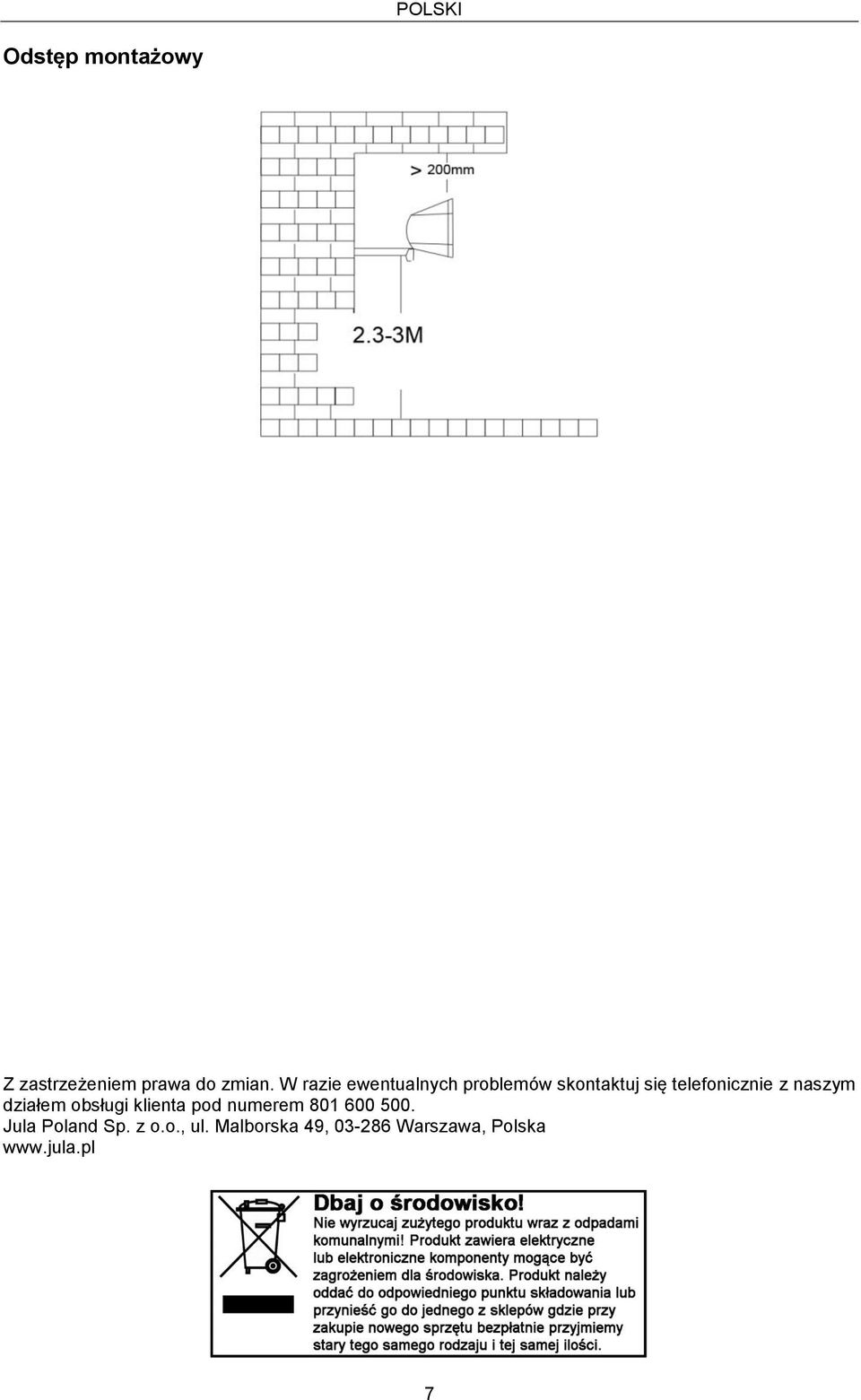

7 POLSKI Odstęp montażowy Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem Jula Poland Sp. z o.o., ul. Malborska 49, Warszawa, Polska 7

8 ENGLISH ENGLISH SAFETY INSTRUCTIONS Read the installation instructions carefully before use. ELECTRICAL SAFETY New installations and extensions to existing systems should always be carried out by an authorised electrician. If you have the necessary experience and knowledge, you may replace switches and power points, fit plugs, extension cords and light sockets. If not, you should contact an electrician. Incorrect installation can result in electric shock or fire. Disconnect the power supply before installation and/or maintenance. The product must be earthed. Do not use the product if the glass cover is cracked. Replace the glass cover immediately. Use only original spare parts. Connect the green and yellow earth wire to the earth terminal, which is marked with the earth symbol. Connect the live wire to the terminal marked L and the neutral wire to the terminal marked N. Disconnect the power supply before maintenance. All maintenance work must be performed by a qualified electrician. The product is intended for permanent installation. If any part of the product is damaged it must be replaced by an authorised service centre, or qualified person, to ensure safe use. IMPORTANT: The light source cannot be replaced. If the light source fails, the entire product must be replaced. Rated voltage Output Colour temperature Luminous flux Diffusion angle Ambient temperature Protection rating TECHNICAL DATA INSTALLATION 230 V ~ 50 Hz 14 W 4000 K 1100 lm 60º C IP44 1. Do not install the product on surfaces that are exposed to vibrations. 2. The product should be mounted with the wall bracket. 3. Hold the wall bracket against the wall, mark out and drill the holes, and mount the wall bracket with suitable screws (not supplied). 4. Open the connection box. 5. Insert the mains cable (not supplied, use cable of H05RN-F 3G 1.0 mm 2 type) into the connection box through the inlet with rubber seal. Check that the inlet is sealed. 6. Connect the green and yellow earth wire to the earth terminal, which is marked with the earth symbol. Connect the live wire to the terminal marked L and the neutral wire to the terminal marked N. 7. Replace the cover on the connection box. Make sure the refit the rubber seal on the cover. 8. Fit the product on the wall bracket with the two screws. Adjust the product to the required position and tighten the screws. NOTE: N L Blue (neutral wire) Yellow/green (earth wire) Brown (live wire) 8

9 ENGLISH Safe installation Jula reserves the right to make changes. In the event of problems, please contact our service department. 9
