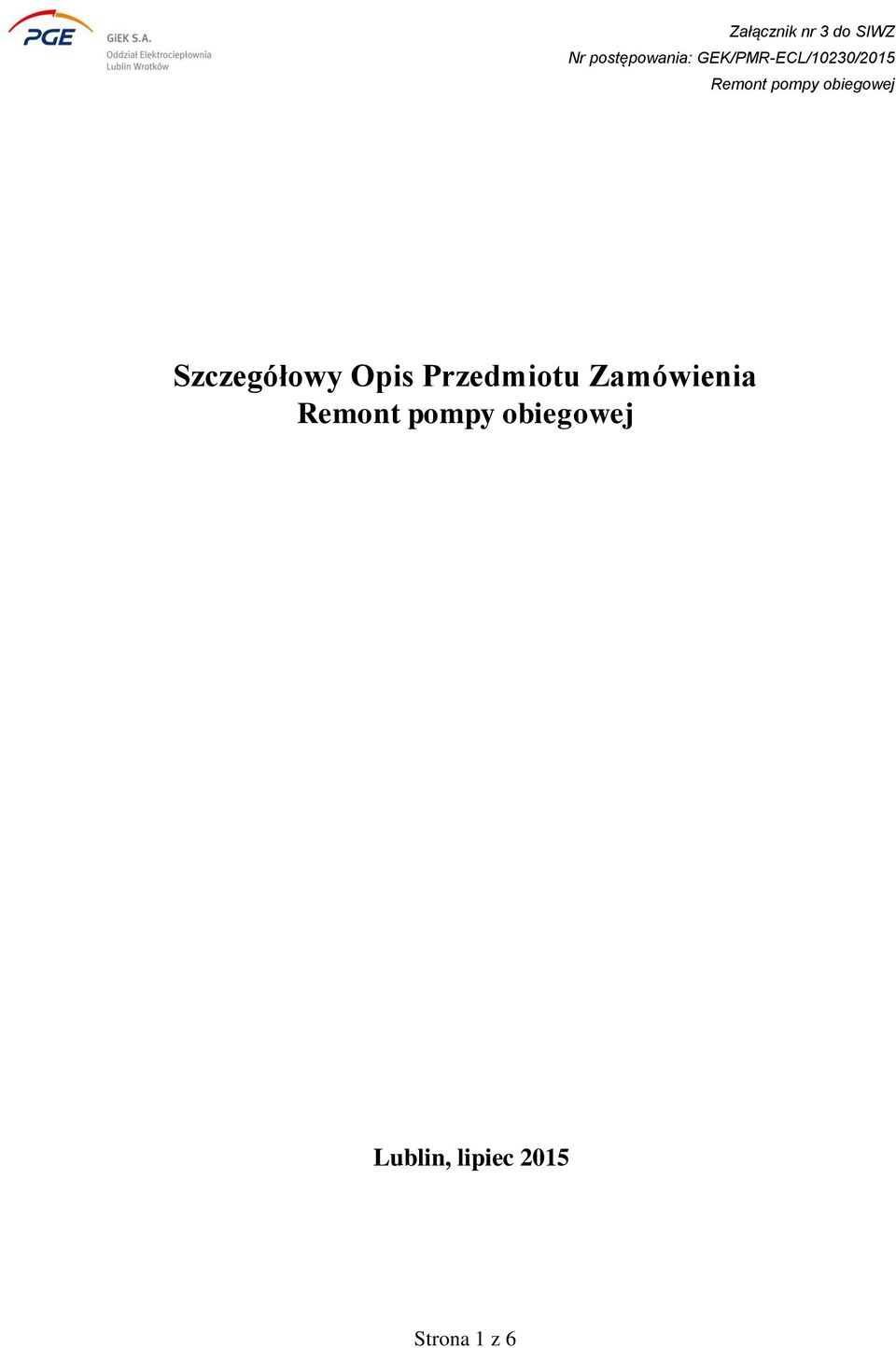

1 Szczegółowy Opis Przedmiotu Zamówienia Lublin, lipiec 2015 Strona 1 z 6

2 Zawartość Zawartość Przedmiot zamówienia Opis stanu istniejącego Wymagane parametry pracy pompy po remoncie Uwagi dodatkowe Harmonogram realizacji Zamówienia... 6 Strona 2 z 6

3 1. PRZEDMIOT ZAMÓWIENIA Przedmiotem zamówienia jest remont agregatu pompowego (pompa + silnik): wody obiegowej (1 szt.) oraz wykonanie pozostałych prac, w tym w szczególności: demontaż agregatu pompowego oraz transport do warsztatu Wykonawcy remont podstawy pompy transport agregatu pompowego do Zamawiającego i montaż na stanowisku pracy wykonanie próby na stacji prób wykonanie pomiarów drgań agregatu pompowego wykonanie raportu z przeprowadzonego remontu 2. OPIS STANU ISTNIEJĄCEGO W PGE GiEK S.A. EC Lublin Wrotków w budynku bloku gazowo parowego (BGP) zainstalowana jest pompa wody obiegowej wymiennika ciepłowniczego za kotłem odzysknicowym. Pompa pracuje w konfiguracji 1x100% co stanowi duże ryzyko unieruchomienia wymiennika ciepłowniczego BGP w przypadku awarii pompy. ECL nie posiada w rezerwie drugiej pompy obiegowej wymiennika ciepłowniczego kotła odzysknicowego. Pompa ma obecnie przepracowane godzin, według dokumentacji technicznej producenta pompa powinna zostać poddana remontowi bieżącemu co godzin oraz remontowi głównemu co godzin. Dane pompy Jednostka Woda obiegowej Typ HPK E Producent Numer seryjny KSB 6-N H [m] 26 Q [m 3 /h] 799,5 P [kw] n [obr/min] 1475 Ilość pomp do remontu [szt] 1 3. SZCZEGÓŁOWY ZAKRES PRAC W zakres prac wchodzi remont agregatu pompowego (pompa + silnik) pompa wody obiegowej (1 szt.) Dla którego należy wykonać n/w czynności: Demontaż i transport pompy i silnika do warsztatu Wykonawcy Remont pompy czyszczenie i regeneracja podstawowa pompy wymiana łożysk pompy, wymiana uszczelnień mechanicznych, regeneracja członów stopniowych, regeneracja korpusów wlotowego i wylotowego, regeneracja wirników, wymiana uszczelek, wkładek sprzęgłowych, wyważenie zespołu wirującego. Strona 3 z 6

4 nałożenie powłoki malarskiej na korpus pompy i członów pompowych Remont silnika wymiana łożysk w silniku na łożyska producenta FAG lub SKF lub równoważne wymiana uszczelnień silnika pomiar rezystancji izolacji silnika pomiar rezystancji cewek stojana silnika nałożenie powłoki malarskiej na korpus silnika sporządzenie protokołu z pomiarów Transport pompy i silnika do Zamawiającego i montaż na stanowisku pracy w tym: wykonanie remontu podstawy pompy oczyszczenie konstrukcji podstawą pompy z korozji metodą ścierno-mechaniczną do klasy czystości Sa nałożenie powłoki malarskiej na konstrukcję podstawy pompy zesprzęglenie pompy z silnikiem Wykonanie raportu z przeprowadzonego remontu. 4. WYMAGANE PARAMETRY PRACY POMPY PO REMONCIE 4.1. Parametry pracy pomp po remoncie zostaną zweryfikowane na stacji prób w obecności przedstawiciela Zamawiającego w warunkach technicznych odzwierciedlających faktyczne warunki pracy pomp (nie poprzez aproksymację) nie powinny być niższe niż 96% wartości parametrów pomp nowych czyli: Typ HPK E H [m] 25 Q [m 3 /h] 767, Wykonawca powiadomi Zamawiającego cztery dni robocze przed próbą o miejscu i czasie przeprowadzenia prób Po wykonanym przez Wykonawcę montażu pompy na jej miejscu pracy i zesprzęgleniu z silnikiem oraz po wykonaniu remontu wylewki fundamentowej zostaną wykonane sprawdzające pomiary drgań agregatu pompowego Pomiary te zostaną wykonane przez niezależną firmę, zaakceptowaną przez Zamawiającego, na koszt Wykonawcy Zostanie wykonany pomiar VRMS (filtr: 10 Hz - 1 khz) Pomiar wykonany będzie na łożysku nr 2 i 3 agregatu w trzech kierunkach. Łożysko nr 2 to łożysko silnika od strony sprzęgła. Łożysko nr 3 to łożysko pompy także od strony sprzęgła. Musi być spełniony warunek: Wartości VRMS nie mogą przekraczać strefy B wg normy PN-ISO UWAGI DODATKOWE Przedmiot zamówienia powinien spełniać wymienione poniżej wymagania. Strona 4 z 6

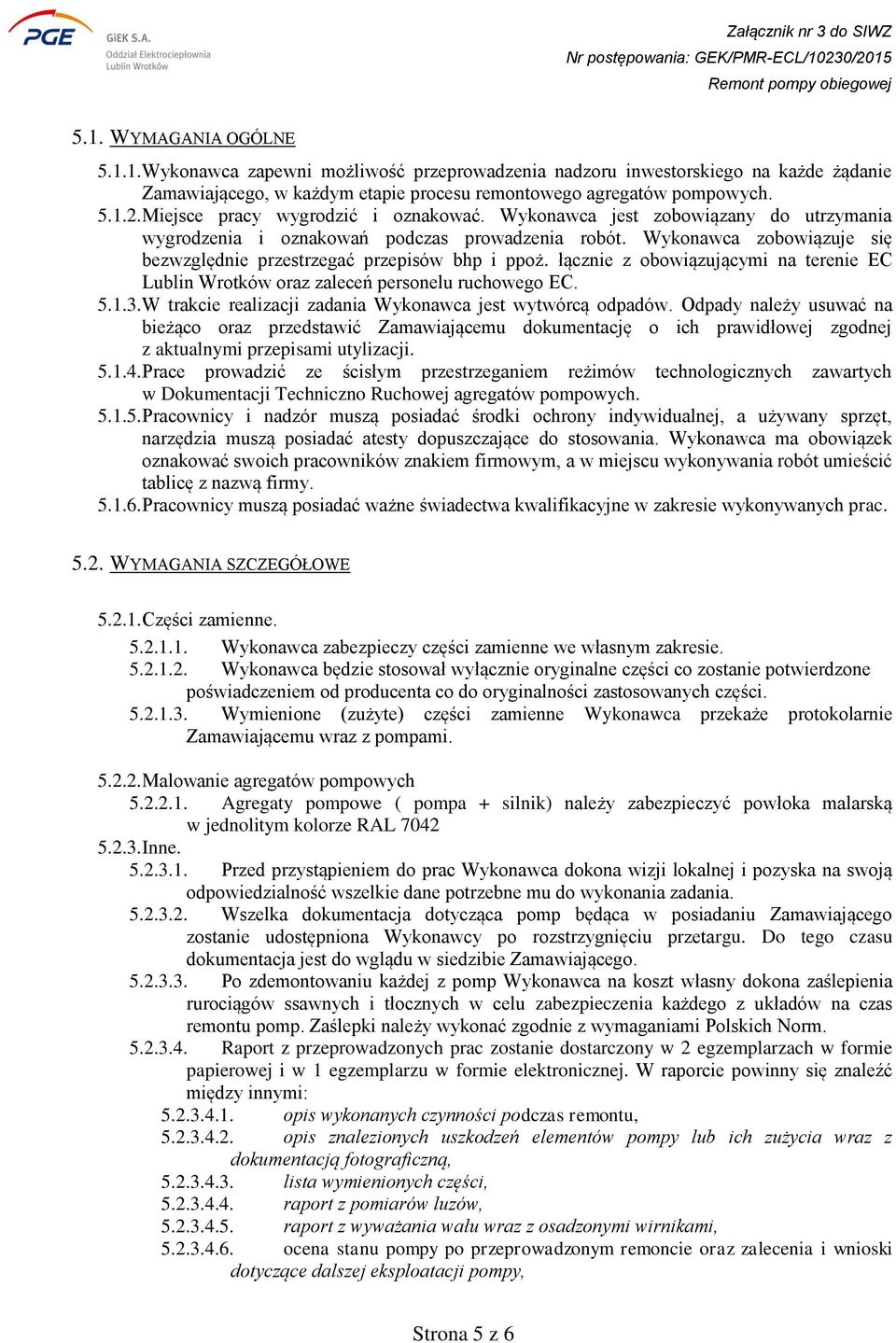

5 5.1. WYMAGANIA OGÓLNE Wykonawca zapewni możliwość przeprowadzenia nadzoru inwestorskiego na każde żądanie Zamawiającego, w każdym etapie procesu remontowego agregatów pompowych Miejsce pracy wygrodzić i oznakować. Wykonawca jest zobowiązany do utrzymania wygrodzenia i oznakowań podczas prowadzenia robót. Wykonawca zobowiązuje się bezwzględnie przestrzegać przepisów bhp i ppoż. łącznie z obowiązującymi na terenie EC Lublin Wrotków oraz zaleceń personelu ruchowego EC W trakcie realizacji zadania Wykonawca jest wytwórcą odpadów. Odpady należy usuwać na bieżąco oraz przedstawić Zamawiającemu dokumentację o ich prawidłowej zgodnej z aktualnymi przepisami utylizacji Prace prowadzić ze ścisłym przestrzeganiem reżimów technologicznych zawartych w Dokumentacji Techniczno Ruchowej agregatów pompowych Pracownicy i nadzór muszą posiadać środki ochrony indywidualnej, a używany sprzęt, narzędzia muszą posiadać atesty dopuszczające do stosowania. Wykonawca ma obowiązek oznakować swoich pracowników znakiem firmowym, a w miejscu wykonywania robót umieścić tablicę z nazwą firmy Pracownicy muszą posiadać ważne świadectwa kwalifikacyjne w zakresie wykonywanych prac WYMAGANIA SZCZEGÓŁOWE Części zamienne Wykonawca zabezpieczy części zamienne we własnym zakresie Wykonawca będzie stosował wyłącznie oryginalne części co zostanie potwierdzone poświadczeniem od producenta co do oryginalności zastosowanych części Wymienione (zużyte) części zamienne Wykonawca przekaże protokolarnie Zamawiającemu wraz z pompami Malowanie agregatów pompowych Agregaty pompowe ( pompa + silnik) należy zabezpieczyć powłoka malarską w jednolitym kolorze RAL Inne Przed przystąpieniem do prac Wykonawca dokona wizji lokalnej i pozyska na swoją odpowiedzialność wszelkie dane potrzebne mu do wykonania zadania Wszelka dokumentacja dotycząca pomp będąca w posiadaniu Zamawiającego zostanie udostępniona Wykonawcy po rozstrzygnięciu przetargu. Do tego czasu dokumentacja jest do wglądu w siedzibie Zamawiającego Po zdemontowaniu każdej z pomp Wykonawca na koszt własny dokona zaślepienia rurociągów ssawnych i tłocznych w celu zabezpieczenia każdego z układów na czas remontu pomp. Zaślepki należy wykonać zgodnie z wymaganiami Polskich Norm Raport z przeprowadzonych prac zostanie dostarczony w 2 egzemplarzach w formie papierowej i w 1 egzemplarzu w formie elektronicznej. W raporcie powinny się znaleźć między innymi: opis wykonanych czynności podczas remontu, opis znalezionych uszkodzeń elementów pompy lub ich zużycia wraz z dokumentacją fotograficzną, lista wymienionych części, raport z pomiarów luzów, raport z wyważania wału wraz z osadzonymi wirnikami, ocena stanu pompy po przeprowadzonym remoncie oraz zalecenia i wnioski dotyczące dalszej eksploatacji pompy, Strona 5 z 6

6 poświadczenie producenta co do oryginalności zastosowanych podczas remontu części zamiennych, protokół z wykonanego osiowania po zesprzęgleniu pompy z silnikiem, raport z pomiarów drgań przeprowadzonych po montażu agregatu pompowego w miejscu pracy. 6. HARMONOGRAM REALIZACJI ZAMÓWIENIA Rozpoczęcie robót: - demontaż pompy kondensatu głównego od dnia Zakończenie całości robót, dostarczenie raportu z przeprowadzonego remontu i odbiór końcowy do Strona 6 z 6
