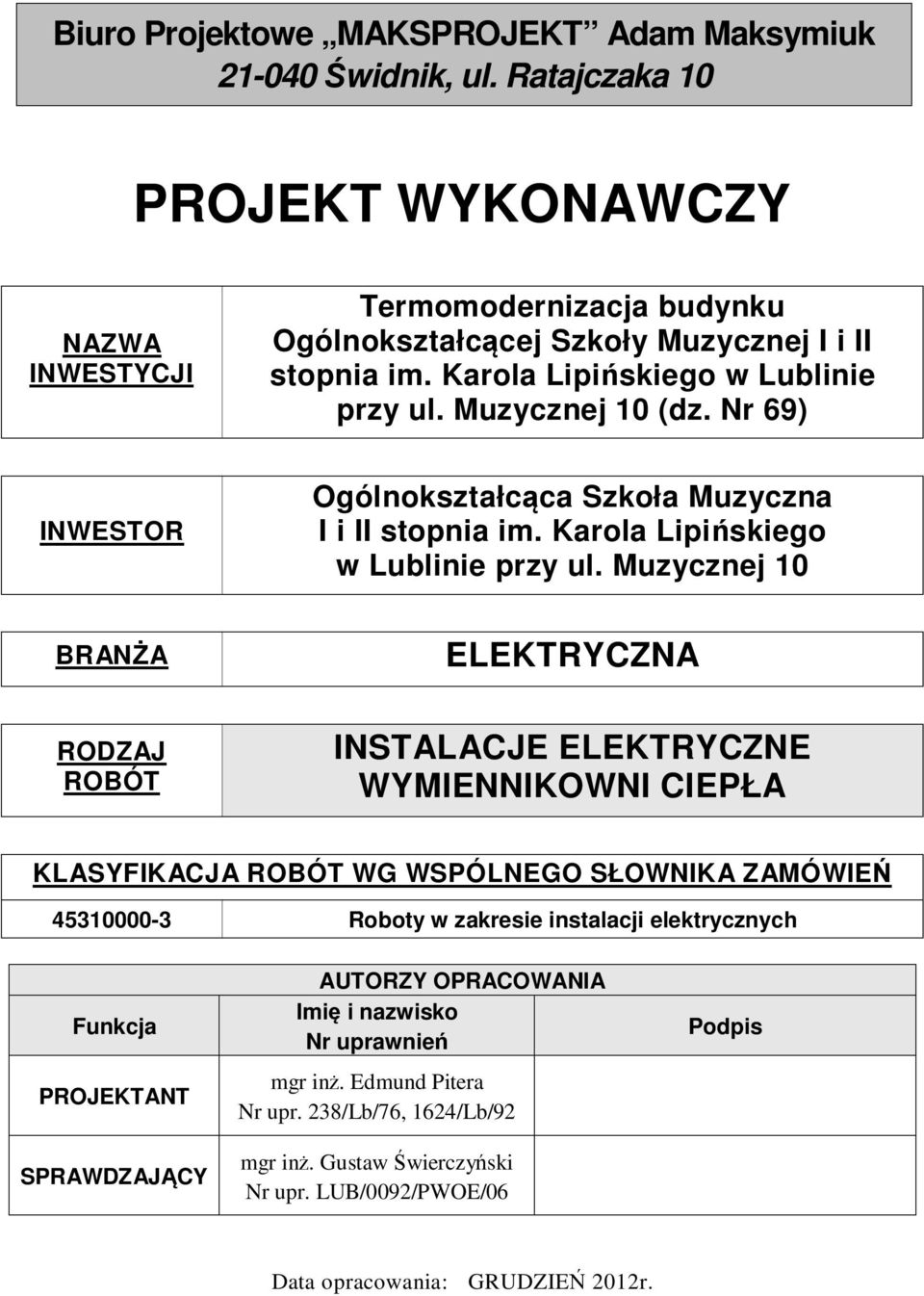

1 Biuro Projektowe MAKSPROJEKT Adam Maksymiuk Świdnik, ul. Ratajczaka 10 PROJEKT WYKONAWCZY NAZWA INWESTYCJI Termomodernizacja budynku Ogólnokształcącej Szkoły Muzycznej I i II stopnia im. Karola Lipińskiego w Lublinie przy ul. Muzycznej 10 (dz. Nr 69) INWESTOR Ogólnokształcąca Szkoła Muzyczna I i II stopnia im. Karola Lipińskiego w Lublinie przy ul. Muzycznej 10 BRANŻA ELEKTRYCZNA RODZAJ ROBÓT INSTALACJE ELEKTRYCZNE WYMIENNIKOWNI CIEPŁA KLASYFIKACJA ROBÓT WG WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ Roboty w zakresie instalacji elektrycznych Funkcja PROJEKTANT SPRAWDZAJĄCY AUTORZY OPRACOWANIA Imię i nazwisko Nr uprawnień mgr inż. Edmund Pitera Nr upr. 238/Lb/76, 1624/Lb/92 mgr inż. Gustaw Świerczyński Nr upr. LUB/0092/PWOE/06 Podpis Data opracowania: GRUDZIEŃ 2012r.

2 Oświadczenie Niniejszym oświadczam, że projekt budowlano-wykonawczy Termomodernizacja budynku Ogólnokształcącej Szkoły Muzycznej I i II stopnia im. Karola Lipińskiego w Lublinie przy ul. Muzycznej 10 Instalacje Elektryczne wymiennikowi ciepła został wykonany zgodnie z zasadami wiedzy technicznej, obowiązującymi przepisami i normami. 2

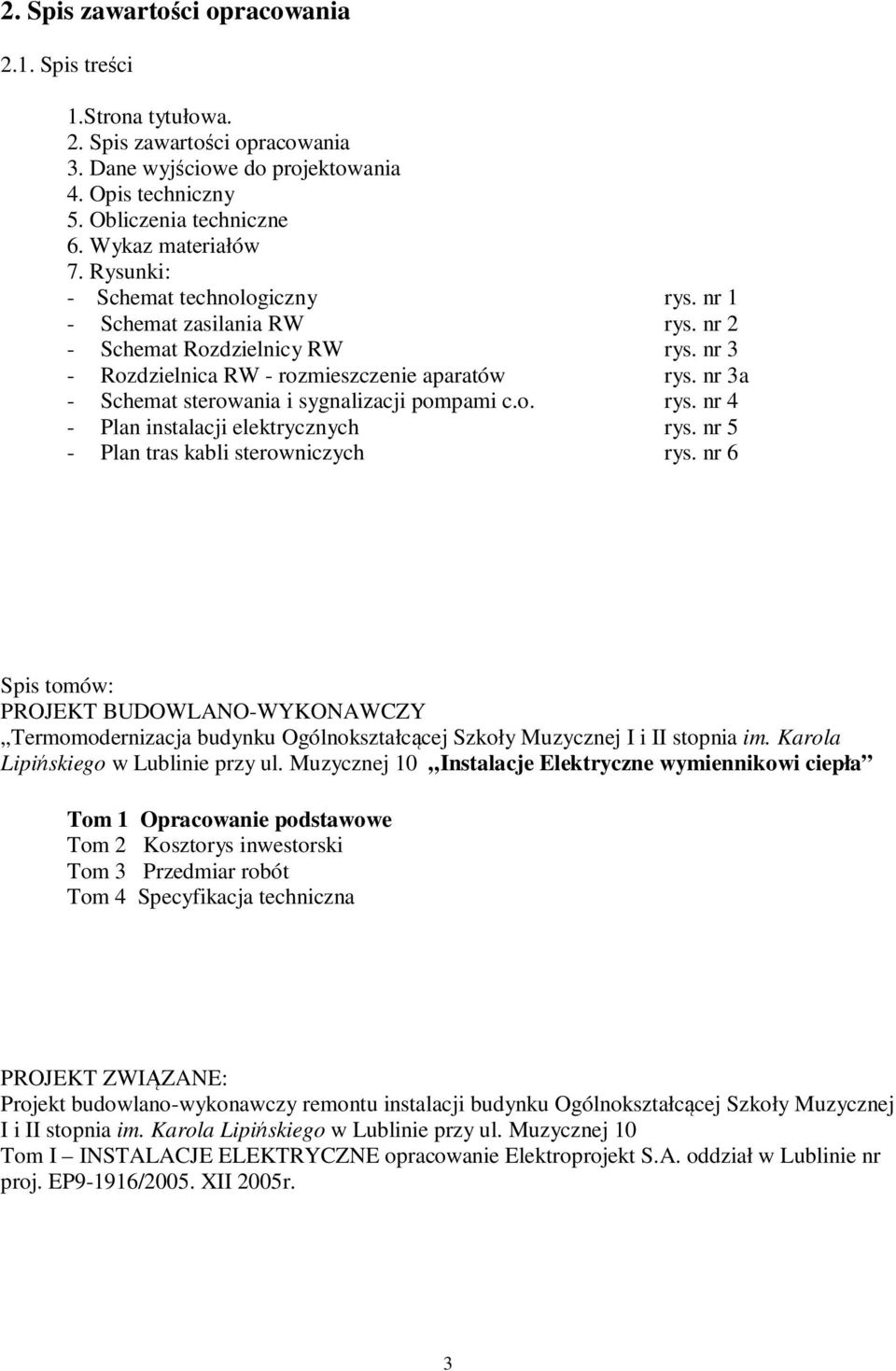

3 2. Spis zawartości opracowania 2.1. Spis treści 1.Strona tytułowa. 2. Spis zawartości opracowania 3. Dane wyjściowe do projektowania 4. Opis techniczny 5. Obliczenia techniczne 6. Wykaz materiałów 7. Rysunki: - Schemat technologiczny rys. nr 1 - Schemat zasilania RW rys. nr 2 - Schemat Rozdzielnicy RW rys. nr 3 - Rozdzielnica RW - rozmieszczenie aparatów rys. nr 3a - Schemat sterowania i sygnalizacji pompami c.o. rys. nr 4 - Plan instalacji elektrycznych rys. nr 5 - Plan tras kabli sterowniczych rys. nr 6 Spis tomów: PROJEKT BUDOWLANO-WYKONAWCZY Termomodernizacja budynku Ogólnokształcącej Szkoły Muzycznej I i II stopnia im. Karola Lipińskiego w Lublinie przy ul. Muzycznej 10 Instalacje Elektryczne wymiennikowi ciepła Tom 1 Opracowanie podstawowe Tom 2 Kosztorys inwestorski Tom 3 Przedmiar robót Tom 4 Specyfikacja techniczna PROJEKT ZWIĄZANE: Projekt budowlano-wykonawczy remontu instalacji budynku Ogólnokształcącej Szkoły Muzycznej I i II stopnia im. Karola Lipińskiego w Lublinie przy ul. Muzycznej 10 Tom I INSTALACJE ELEKTRYCZNE opracowanie Elektroprojekt S.A. oddział w Lublinie nr proj. EP9-1916/2005. XII 2005r. 3

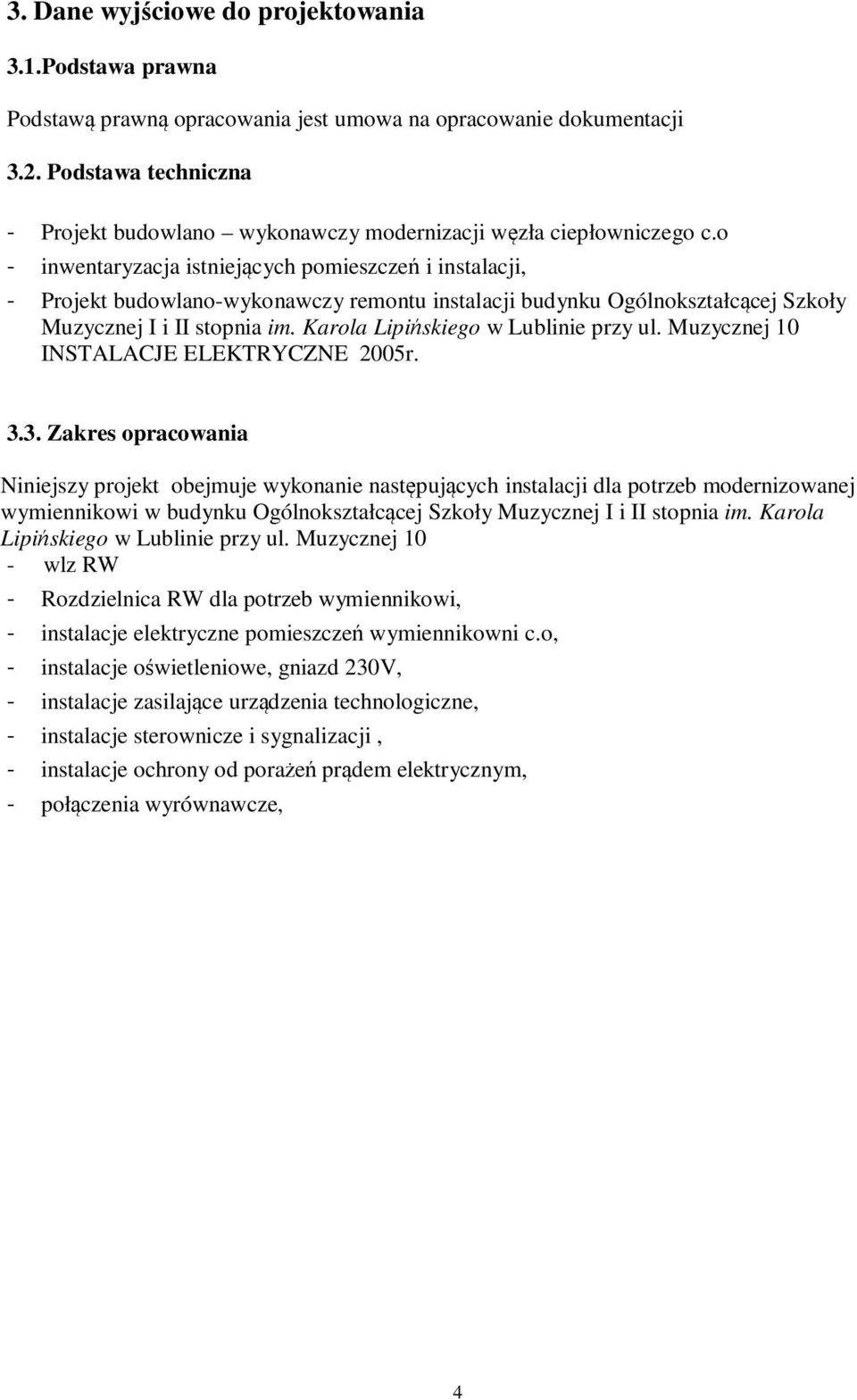

4 3. Dane wyjściowe do projektowania 3.1.Podstawa prawna Podstawą prawną opracowania jest umowa na opracowanie dokumentacji 3.2. Podstawa techniczna - Projekt budowlano wykonawczy modernizacji węzła ciepłowniczego c.o - inwentaryzacja istniejących pomieszczeń i instalacji, - Projekt budowlano-wykonawczy remontu instalacji budynku Ogólnokształcącej Szkoły Muzycznej I i II stopnia im. Karola Lipińskiego w Lublinie przy ul. Muzycznej 10 INSTALACJE ELEKTRYCZNE 2005r Zakres opracowania Niniejszy projekt obejmuje wykonanie następujących instalacji dla potrzeb modernizowanej wymiennikowi w budynku Ogólnokształcącej Szkoły Muzycznej I i II stopnia im. Karola Lipińskiego w Lublinie przy ul. Muzycznej 10 - wlz RW - Rozdzielnica RW dla potrzeb wymiennikowi, - instalacje elektryczne pomieszczeń wymiennikowni c.o, - instalacje oświetleniowe, gniazd 230V, - instalacje zasilające urządzenia technologiczne, - instalacje sterownicze i sygnalizacji, - instalacje ochrony od porażeń prądem elektrycznym, - połączenia wyrównawcze, 4

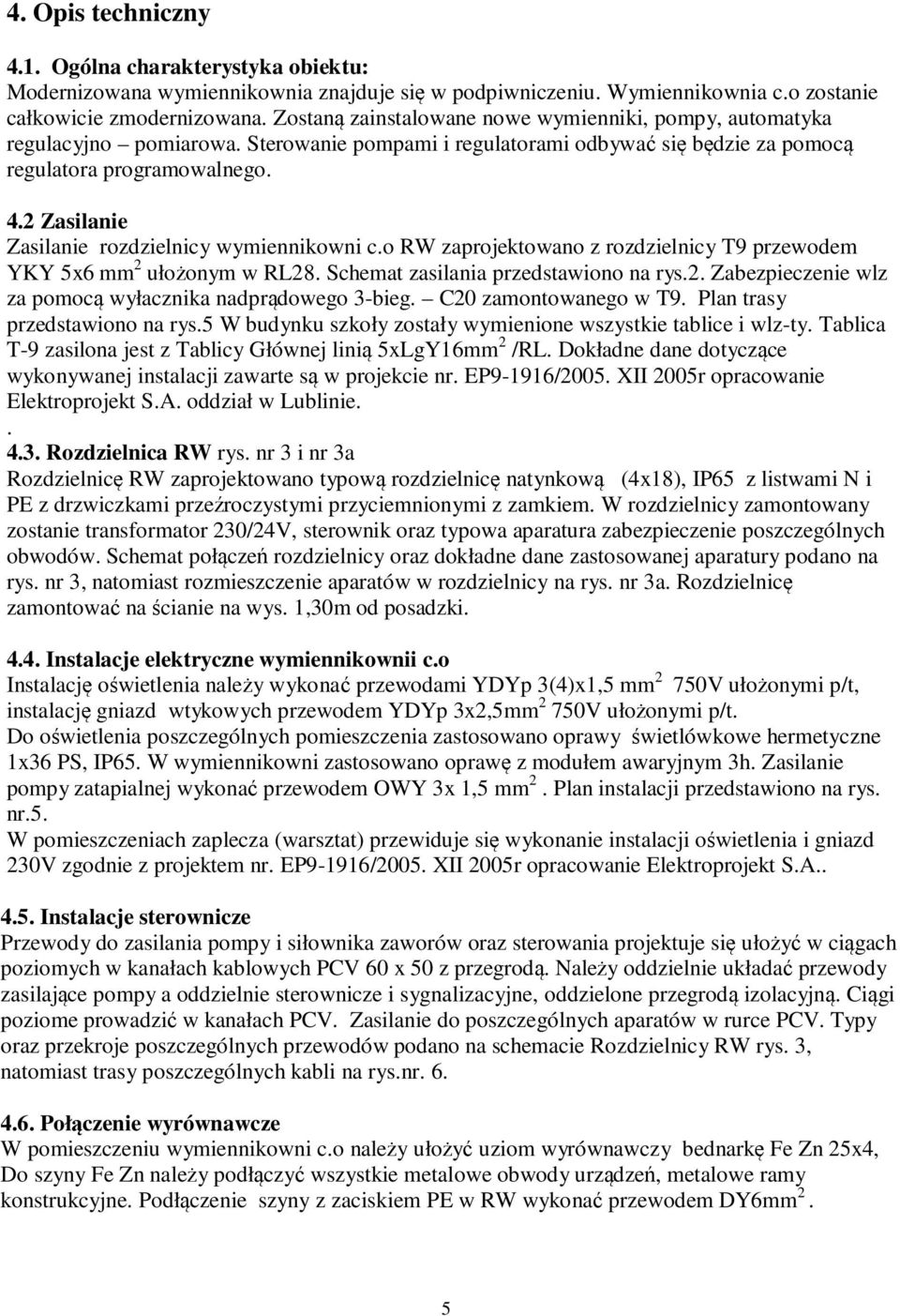

5 4. Opis techniczny 4.1. Ogólna charakterystyka obiektu: Modernizowana wymiennikownia znajduje się w podpiwniczeniu. Wymiennikownia c.o zostanie całkowicie zmodernizowana. Zostaną zainstalowane nowe wymienniki, pompy, automatyka regulacyjno pomiarowa. Sterowanie pompami i regulatorami odbywać się będzie za pomocą regulatora programowalnego. 4.2 Zasilanie Zasilanie rozdzielnicy wymiennikowni c.o RW zaprojektowano z rozdzielnicy T9 przewodem YKY 5x6 mm 2 ułożonym w RL28. Schemat zasilania przedstawiono na rys.2. Zabezpieczenie wlz za pomocą wyłacznika nadprądowego 3-bieg. C20 zamontowanego w T9. Plan trasy przedstawiono na rys.5 W budynku szkoły zostały wymienione wszystkie tablice i wlz-ty. Tablica T-9 zasilona jest z Tablicy Głównej linią 5xLgY16mm 2 /RL. Dokładne dane dotyczące wykonywanej instalacji zawarte są w projekcie nr. EP9-1916/2005. XII 2005r opracowanie Elektroprojekt S.A. oddział w Lublinie Rozdzielnica RW rys. nr 3 i nr 3a Rozdzielnicę RW zaprojektowano typową rozdzielnicę natynkową (4x18), IP65 z listwami N i PE z drzwiczkami przeźroczystymi przyciemnionymi z zamkiem. W rozdzielnicy zamontowany zostanie transformator 230/24V, sterownik oraz typowa aparatura zabezpieczenie poszczególnych obwodów. Schemat połączeń rozdzielnicy oraz dokładne dane zastosowanej aparatury podano na rys. nr 3, natomiast rozmieszczenie aparatów w rozdzielnicy na rys. nr 3a. Rozdzielnicę zamontować na ścianie na wys. 1,30m od posadzki Instalacje elektryczne wymiennikownii c.o Instalację oświetlenia należy wykonać przewodami YDYp 3(4)x1,5 mm 2 750V ułożonymi p/t, instalację gniazd wtykowych przewodem YDYp 3x2,5mm 2 750V ułożonymi p/t. Do oświetlenia poszczególnych pomieszczenia zastosowano oprawy świetlówkowe hermetyczne 1x36 PS, IP65. W wymiennikowni zastosowano oprawę z modułem awaryjnym 3h. Zasilanie pompy zatapialnej wykonać przewodem OWY 3x 1,5 mm 2. Plan instalacji przedstawiono na rys. nr.5. W pomieszczeniach zaplecza (warsztat) przewiduje się wykonanie instalacji oświetlenia i gniazd 230V zgodnie z projektem nr. EP9-1916/2005. XII 2005r opracowanie Elektroprojekt S.A Instalacje sterownicze Przewody do zasilania pompy i siłownika zaworów oraz sterowania projektuje się ułożyć w ciągach poziomych w kanałach kablowych PCV 60 x 50 z przegrodą. Należy oddzielnie układać przewody zasilające pompy a oddzielnie sterownicze i sygnalizacyjne, oddzielone przegrodą izolacyjną. Ciągi poziome prowadzić w kanałach PCV. Zasilanie do poszczególnych aparatów w rurce PCV. Typy oraz przekroje poszczególnych przewodów podano na schemacie Rozdzielnicy RW rys. 3, natomiast trasy poszczególnych kabli na rys.nr Połączenie wyrównawcze W pomieszczeniu wymiennikowni c.o należy ułożyć uziom wyrównawczy bednarkę Fe Zn 25x4, Do szyny Fe Zn należy podłączyć wszystkie metalowe obwody urządzeń, metalowe ramy konstrukcyjne. Podłączenie szyny z zaciskiem PE w RW wykonać przewodem DY6mm 2. 5

6 4.7. Ochrona przed porażeniem prądem elektrycznym Jako ochronę dodatkową przed porażeniem prądem elektrycznym zastosowano szybkie wyłączenie które zrealizowane za pomocą wyłączników różnicowo prądowych 30mA zgodnie z normą PE 92/E Ochronie przeciwporażeniowej podlegają wszystkie dostępne części urządzeń, które w normalnie warunkach nie są pod napięciem, lecz mogą się znaleźć pod napięciem wskutek uszkodzenia izolacji podstawowej. Części te należy połączyć przewodami ochronnymi PE (3-cia lub 5-ta żyła) z szyną PE w rozdzielniach Demontaż istniejącej instalacji W związku z całkowitą modernizacją wymiennikowni c.o. wszystkie istniejące instalacje elektryczne należy zdemontować w zakresie koniecznym Uwagi końcowe - Całość robót wykonać zgodnie z obowiązującymi normami i przepisami. - Całość wykonywanej instalacji jest zalicznikowa nie ma zwiększenia mocy dokumentacja nie podlega uzgodnieniu z ZE. - W trakcji wykonywania robót należy posługiwać się dokumentacją techniczno-ruchową montowanych urządzeń i aparatury. - Przy wykonywaniu instalacji elektrycznej zachować kolorystykę przewodów N i PE. UWAGI OGÓLNE.1. Elementy i roboty nie ujęte szczegółowo w nin. projekcie należy wykonywać zgodnie z odpowiednimi normami czynnościowymi (na wykonanie sieci nn i instalacji odbiorczych) i przedmiotowych (na wykonanie urządzeń elektrycznych). 2. W trakcie realizacji nin. projektu należy przestrzegać obowiązujących przepisów BHP przy robotach budowlano-montażowych i przy urządzeniach energetycznych. 3. Zgłoszone przez kierownika budowy (robót) lub inspektora nadzoru robót elektrycznych rozwiązanie zamienne, nie odstępujące w sposób istotny od rozwiązań w zatwierdzonym w decyzji o pozwoleniu na budowę projekcie budowlanym (tj. rozwiązania zamienne w zakresie nie uwzględnionym w art. 36a ust.5 p-ty 1, 2, 5, 6, 7 ustawy Prawo Budowlane) wymagają przed ich wprowadzeniem zakwalifikowania przez projektanta (autora projektu budowlanego) jako odstępstwa nie istotne (art. 36aust.6 ustawy Prawo Budowlane) oraz uzgodnienia przez niego proponowanych zmian (art.20 ust.1 pkt. 4b oraz art. 52 ust 2 ustawy Prawo Budowlane). 4. Zgodnie z wymaganiami art.29 ust.3 ustawy o zamówieniach publicznych (Dz. U. z 2004 r., nr 19, poz. 177 wraz z późniejszymi zmianami) przy realizacji nin. projektu mogą być stosowane urządzenia i elementy o wskazanych tu szczegółowo znakach towarowych (typy) i pochodzeniu (producenci) albo urządzenia i elementy równoważne pod względem funkcjonalnym, posiadające wymagane, określone w nin. Projekcie lub odpowiednich normach przedmiotowych parametry techniczne. 6

7 5. Obliczenia techniczne 5.1. Bilans mocy Lp Nazwa odbioru Podb [KW] Ilość Pi [KW] Kz Psz [kw] 1. Pompa obiegowa P1 0, , Pompa obiegowa P2 0, , Pompa cyrkulacyjna P3 0, , Pompa zatapialna T 0, ,300 1, 5. Oświetlenie 0, , Transformator 230/24V, 100VA 0, , Gniazda 230V (1 obwód) 2,00 1 2,00 1 Razem 3,37 3,37 Pi - Moc zainstalowana w wymiennikowni Pi = 3,37 kw cosϕ = 0,90 Ps - Moc szczytowa wymiennikowni P B = 3,4 kw PB 3400 I B = = = 5, 45A 3 * U * cosϕ 3 * 400*0.9 I B = 5,5A Z uwagi na odbiory w pomieszczenie konserwatora przyjęto zabezpieczenie w T9 - I N = 20A 5.2. Dobór WLZ zasilający RW Dobrano kabel zasilający RW YDY 5x6mm 2 ułożoną w RL pt Zgodnie z PN - IEC I Z = 34A sposób ułożenia B2 tab. 52 C3 Sprawdzenie wlz przed prądem przeciążeniowym zgodnie z PN 91/E 05009/43) Warunek1 I B < I N < I Z I B = 5,5A < I N = 20A < I Z = 34A Warunek 2 I 2 < 1,45 Iz I 2 = 1,6 * 20A < 1,45 *34 32A < 49,3A Warunki spełnione 7

8 5.3. Obliczenie spadku napięcia P B = 8810 W YDY 5x6mm 2 L=55m U 100* P * L 100*8810*55 = = γ * S * U 57 *6 * 400 % = 2 2 0,89% 5.4. Obliczenie rezystancji ochrony przeciwporażeniowej Jako dodatkową ochronę przed porażeniem zastosowano wyłącznik różnicowo-prądowy I = 30mA U R = l 50*10 = 30 3 = 1667Ω Wymaganą rezystancję uzyskać poprzez połączenie przewodu PE z szyną uziemiającą w tablicy TG 8

9 6. Lista kablowa Lp. Nazwa Ozn. Począt Koniec Typ Dług kabl [m] 1. Zasilanie RWo EO T9 RW YDY 5x Zasilanie pompa obiegowej co P1 E1 RW Pompa OWY 3x1,5 12 obiegowa P1 3. Zasilanie pompa obiegowej co P2 E2 RW Pompa OWY 3x1,5 13 obiegowa P2 4. Zasilanie pompy cyrkulacyjnej P3 E3 RW Pompa OWY 3x1,5 10 cyrkulacyj. P3 5. Zawór regulacyjny S1 RW Zawór regul. OWY 5x1, Zawór regulacyjny S2 RW Zawór regul. OWY 5x1, Zawór regulacyjny S3 RW Zawór regul. OWY 5x1, Zawór regulacyjny S4 RW Zawór regul. OWY 5x1, Czujnik temperatury S5 RW Czujnik temp OWY 3x1,5 15 Zewnętrzny Tz zewnętrz. Tz 10. Czujnik temperatury zanurzeniowy T0 S6 RW Czujnik temp OWY 3x1,5 14 zanurz. T0 11. Czujnik temperatury zanurzeniowy S7 RW Czujnik temp OWY 3x1,5 12 Tcw zanurz. Tcw 12. Czujnik temperatury przylgowy S8 RW Czujnik temp OWY 3x1,5 12 zanurz. T1 13. Czujnik temperatury przylgowy S9 RW Czujnik temp OWY 3x1,5 15 zanurz. T2 14. Sygnalizator awarii pompy P1 S10 RW Pompa P1 OWY 5x1, Sygnalizator awarii pompy P2 S11 RW Pompa P2 OWY 5x1, Sygnalizator awarii pompy P3 S12 RW Pompa P3 OWY 5x1,5 10 9

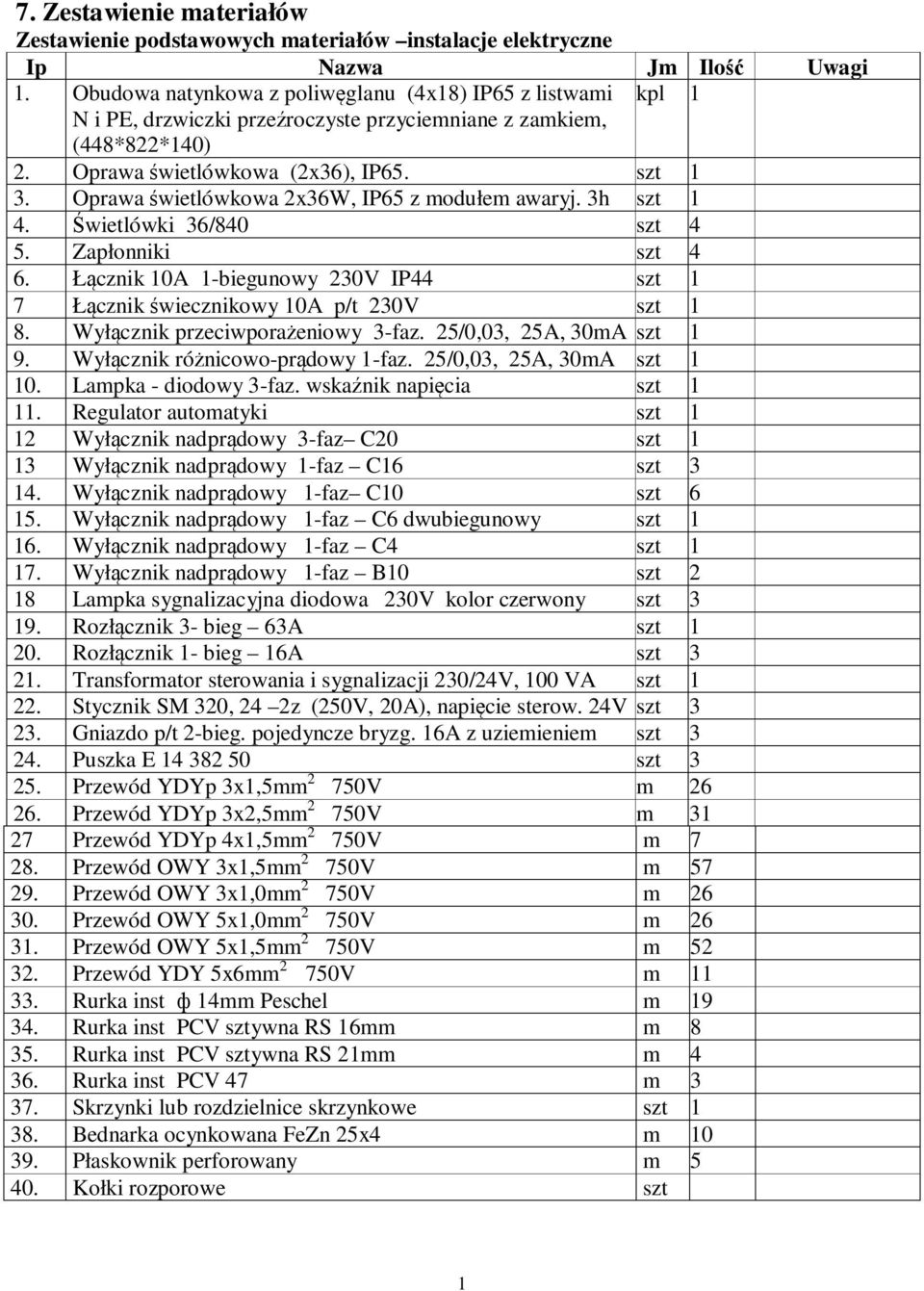

10 7. Zestawienie materiałów Zestawienie podstawowych materiałów instalacje elektryczne Ip Nazwa Jm Ilość Uwagi 1. Obudowa natynkowa z poliwęglanu (4x18) IP65 z listwami kpl 1 N i PE, drzwiczki przeźroczyste przyciemniane z zamkiem, (448*822*140) 2. Oprawa świetlówkowa (2x36), IP65. szt 1 3. Oprawa świetlówkowa 2x36W, IP65 z modułem awaryj. 3h szt 1 4. Świetlówki 36/840 szt 4 5. Zapłonniki szt 4 6. Łącznik 10A 1-biegunowy 230V IP44 szt 1 7 Łącznik świecznikowy 10A p/t 230V szt 1 8. Wyłącznik przeciwporażeniowy 3-faz. 25/0,03, 25A, 30mA szt 1 9. Wyłącznik różnicowo-prądowy 1-faz. 25/0,03, 25A, 30mA szt Lampka - diodowy 3-faz. wskaźnik napięcia szt Regulator automatyki szt 1 12 Wyłącznik nadprądowy 3-faz C20 szt 1 13 Wyłącznik nadprądowy 1-faz C16 szt Wyłącznik nadprądowy 1-faz C10 szt Wyłącznik nadprądowy 1-faz C6 dwubiegunowy szt Wyłącznik nadprądowy 1-faz C4 szt Wyłącznik nadprądowy 1-faz B10 szt 2 18 Lampka sygnalizacyjna diodowa 230V kolor czerwony szt Rozłącznik 3- bieg 63A szt Rozłącznik 1- bieg 16A szt Transformator sterowania i sygnalizacji 230/24V, 100 VA szt Stycznik SM 320, 24 2z (250V, 20A), napięcie sterow. 24V szt Gniazdo p/t 2-bieg. pojedyncze bryzg. 16A z uziemieniem szt Puszka E szt Przewód YDYp 3x1,5mm 2 750V m Przewód YDYp 3x2,5mm 2 750V m Przewód YDYp 4x1,5mm 2 750V m Przewód OWY 3x1,5mm 2 750V m Przewód OWY 3x1,0mm 2 750V m Przewód OWY 5x1,0mm 2 750V m Przewód OWY 5x1,5mm 2 750V m Przewód YDY 5x6mm 2 750V m Rurka inst ф 14mm Peschel m Rurka inst PCV sztywna RS 16mm m Rurka inst PCV sztywna RS 21mm m Rurka inst PCV 47 m Skrzynki lub rozdzielnice skrzynkowe szt Bednarka ocynkowana FeZn 25x4 m Płaskownik perforowany m Kołki rozporowe szt 1
