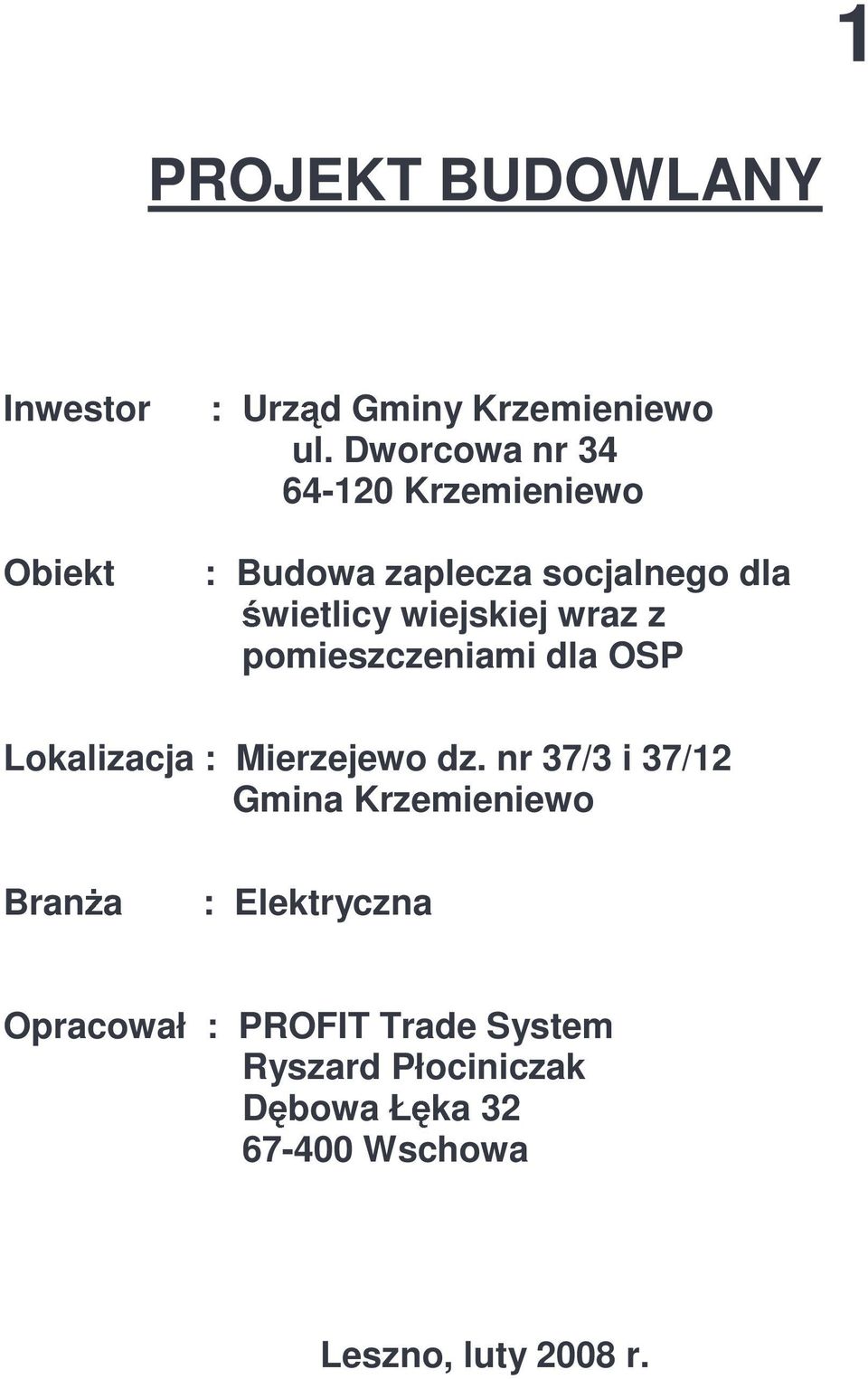

1 1 PROJEKT BUDOWLANY Inwestor Obiekt : Urząd Gminy Krzemieniewo ul. Dworcowa nr Krzemieniewo : Budowa zaplecza socjalnego dla świetlicy wiejskiej wraz z pomieszczeniami dla OSP Lokalizacja : Mierzejewo dz. nr 37/3 i 37/12 Gmina Krzemieniewo BranŜa : Elektryczna Opracował : PROFIT Trade System Ryszard Płociniczak Dębowa Łęka Wschowa Leszno, luty 2008 r.

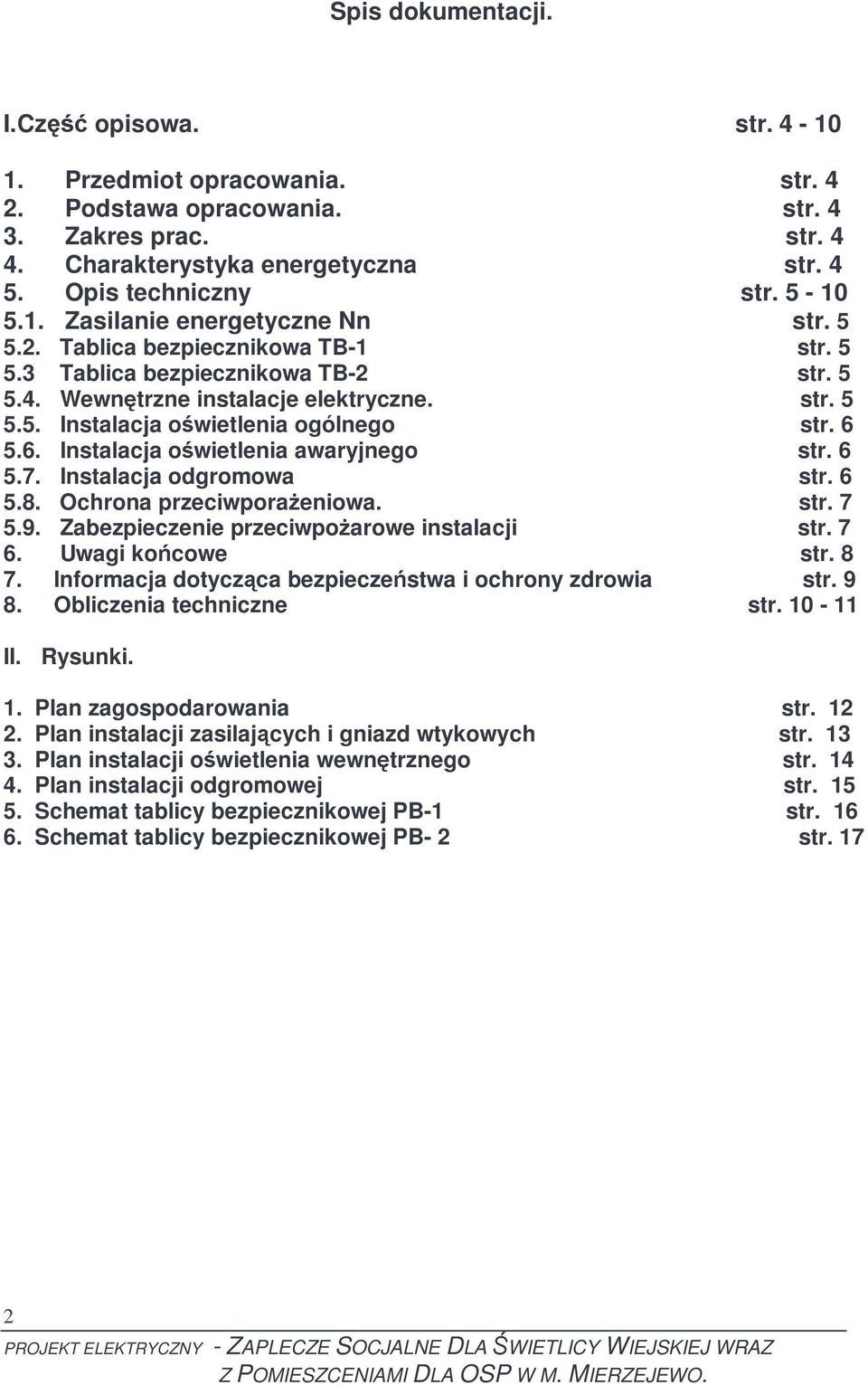

2 Spis dokumentacji. I.Część opisowa. str Przedmiot opracowania. str Podstawa opracowania. str Zakres prac. str Charakterystyka energetyczna str Opis techniczny str Zasilanie energetyczne Nn str Tablica bezpiecznikowa TB-1 str Tablica bezpiecznikowa TB-2 str Wewnętrzne instalacje elektryczne. str Instalacja oświetlenia ogólnego str Instalacja oświetlenia awaryjnego str Instalacja odgromowa str Ochrona przeciwporaŝeniowa. str Zabezpieczenie przeciwpoŝarowe instalacji str Uwagi końcowe str Informacja dotycząca bezpieczeństwa i ochrony zdrowia str Obliczenia techniczne str II. Rysunki. 1. Plan zagospodarowania str Plan instalacji zasilających i gniazd wtykowych str Plan instalacji oświetlenia wewnętrznego str Plan instalacji odgromowej str Schemat tablicy bezpiecznikowej PB-1 str Schemat tablicy bezpiecznikowej PB- 2 str. 17 2

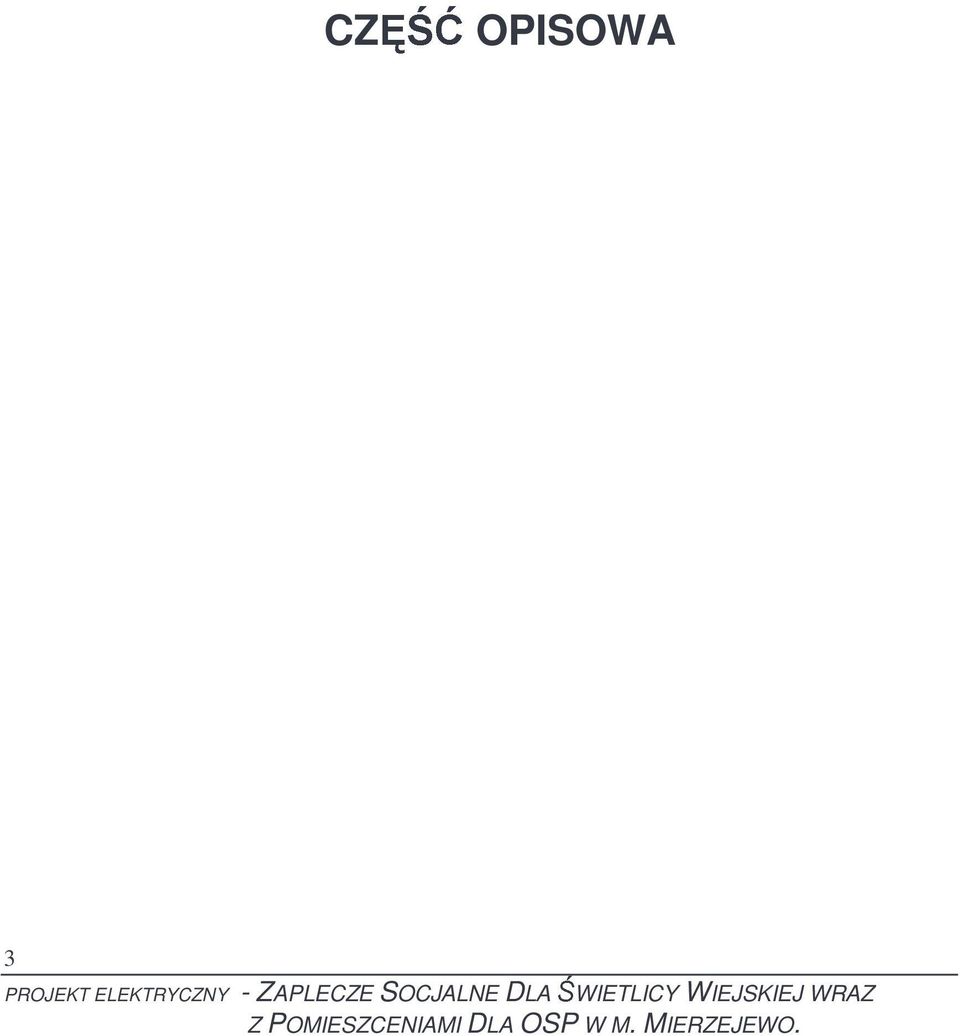

3 CZĘŚĆ OPISOWA 3

4 1. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt instalacji elektrycznej w projektowanym budynku zaplecza socjalnego dla Świetlicy wiejskiej wraz z pomieszczeniami OSP w Mierzejewie dz. nr 37/3 i 37/12 Gmina Krzemieniewo. 2. PODSTAWA OPRACOWANIA uzgodnienia z Inwestorem uzgodnienia branŝowe, obowiązujące normy i przepisy. 3. ZAKRES PRAC wewnętrzne linie zasilające, rozdział energii, oświetlenia, instalację siły i gniazd wtykowych, 4. CHARAKTERYSTYKA ENERGETYCZNA układ zasilania TN-C-S napięcie zasilania U n =0,23/0,4 kv rząd izolacji R=1,0 kv ochrona od poraŝeń podstawowa - szybkie wyłączenie zasilania ochrona przeciwporaŝeniowa dodatkowa wyłączniki róŝnicowoprądowe 4

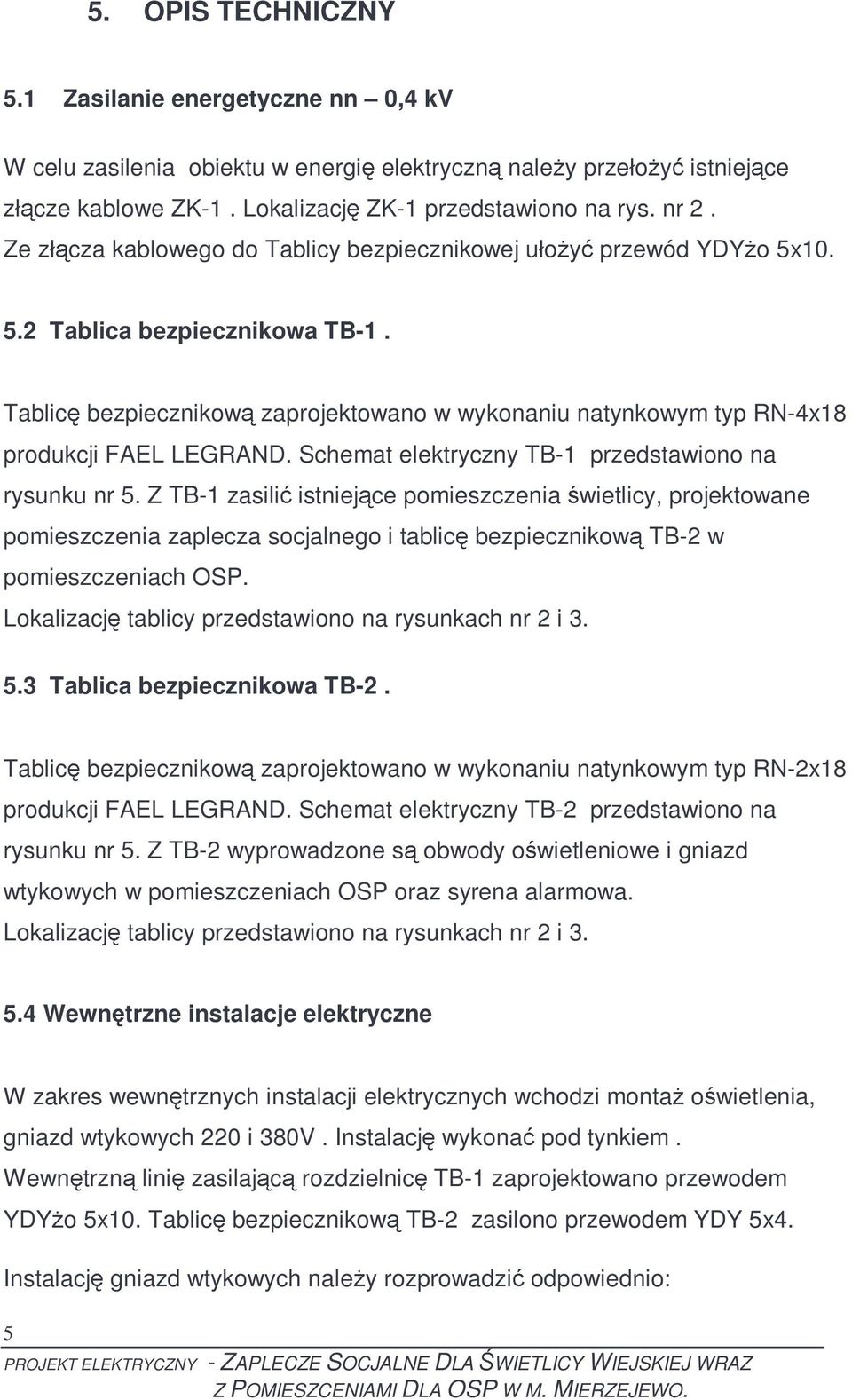

5 5. OPIS TECHNICZNY 5.1 Zasilanie energetyczne nn 0,4 kv W celu zasilenia obiektu w energię elektryczną naleŝy przełoŝyć istniejące złącze kablowe ZK-1. Lokalizację ZK-1 przedstawiono na rys. nr 2. Ze złącza kablowego do Tablicy bezpiecznikowej ułoŝyć przewód YDYŜo 5x Tablica bezpiecznikowa TB-1. Tablicę bezpiecznikową zaprojektowano w wykonaniu natynkowym typ RN-4x18 produkcji FAEL LEGRAND. Schemat elektryczny TB-1 przedstawiono na rysunku nr 5. Z TB-1 zasilić istniejące pomieszczenia świetlicy, projektowane pomieszczenia zaplecza socjalnego i tablicę bezpiecznikową TB-2 w pomieszczeniach OSP. Lokalizację tablicy przedstawiono na rysunkach nr 2 i Tablica bezpiecznikowa TB-2. Tablicę bezpiecznikową są zaprojektowano w wykonaniu natynkowym typ RN-2x18 produkcji FAEL LEGRAND. Schemat elektryczny TB-2 przedstawiono na rysunku nr 5. Z TB-2 wyprowadzone obwody oświetleniowe i gniazd wtykowych w pomieszczeniach OSP oraz syrena alarmowa. Lokalizację tablicy przedstawiono na rysunkach nr 2 i Wewnętrzne instalacje elektryczne W zakres wewnętrznych instalacji elektrycznych wchodzi montaŝ oświetlenia, gniazd wtykowych 220 i 380V. Instalację wykonać pod tynkiem. Wewnętrzną linię zasilającą rozdzielnicę TB-1 zaprojektowano przewodem YDYŜo 5x10. Tablicę bezpiecznikową TB-2 zasilono przewodem YDY 5x4. Instalację gniazd wtykowych naleŝy rozprowadzić odpowiednio: 5

6 - przewodem YDYp 5x2,5 gniazda trójfazowe - przewodem YDYp 3x2,5 gniazda 230 VAC - przewodem YDYp 3x2,5 - zasilanie urządzeń gastronomicznych Wszystkie gniazda 230 V projektuje się jako 2 - biegunowe z bolcem ochronnym. Gniazda montować wysokości 140 cm Instalacja oświetlenia ogólnego. Instalację oświetleniową wykonać przewodem YDYp 3,4 x 1,5 mm 2. Do sterowania oświetleniem zastosować osprzęt wtynkowy. Łączniki instalować na wysokości 140 cm od posadzki. Jako oświetlenie główne pomieszczeń przygotowania i wydawania dań, zmywalni i w pomieszczeniach szatniowo-socjalnych zaprojektowano oprawy typu SDS 236. W korytarzach oprawy typu SR 136, SDS 236 i SR 418. W kabinach ubikacji zaprojektowano oprawy HP 020. W pomieszczeniach OSP zaprojektowano oprawy PO Instalacja oświetlenia awaryjnego. Instalację oświetlenia awaryjnego zaprojektowano dla potrzeb ewakuacji. Lampy pracować będą częściowo w trybie awaryjno-uŝytkowym, a częściowo w trybie awaryjnym, oprawy awaryjne wyposaŝone w inwertory. Okres awaryjnego świecenia 1h. Oprawy montować w korytarzu zgodnie z rys. nr 3. Oprawy naleŝy wyposaŝyć są w odpowiednie piktogramy. Na schemacie oprawy awaryjne oznaczone literą A Instalacja odgromowa Na dachu budynku naleŝy zainstalować siatkę zwodów wykonanych drutem FeZn Φ 8 mm. Plan siatki zwodów przedstawia rysunek 5. Zwody naleŝy układać na podstawkach ustawionych na dachu oraz mocować w uchwytach odciągowych mocowanych do konstrukcji dachu. 6

7 Do siatki zwodów naleŝy, w miejscach wskazanych na rys. 4, zamocować przewody odprowadzające wykonane drutem FeZn Φ 8 mm. Przewody naleŝy wprowadzić do zacisków kontrolnych zainstalowanych na wysokości 1,2 m nad powierzchnią gruntu. Z zacisków kontrolnych naleŝy taśmą FeZn 25x4 wyprowadzić przewody uziemiające, które naleŝy połączyć przez spawanie z uziemieniem otokowym. Miejsca spawów naleŝy zabezpieczyć przed korozją. W wykopie o głębokości 1m, oddalonym o 1 m od krawędzi budynku, naleŝy ułoŝyć uziom otokowy, wykonany taśmą FeZn 25x4. Rezystancja uziomu otokowego nie moŝe być większa od 10Ω. Przewody uziomowe od złącza kontrolnego do głębokości 0,5 m poniŝej gruntu naleŝy prowadzić w rurze osłonowej PCV. Ochronę podstawową od poraŝeń prądem elektrycznym stanowi izolacja Ochrona przeciwporaŝeniowa. Jako ochronę dodatkową zastosowano szybkie wyłączenie zasilania wyłącznikami instalacyjnymi ( warunek szybkiego wyłączania t< 0,4 s oraz wyłączniki róŝnicowo-prądowe o znamionowym prądzie róŝnicowym 30 ma. Dla zapewnienia bezpiecznej eksploatacji instalacji urządzeń elektrycznych pracujących w układzie TN-S zastosować : zainstalować główną szynę uziemiającą w pom. kuchni, wykonanie połączeń wyrównawczych miejscowych w pomieszczeniach przygotowania i wydawania dań, socjalnych, gospodarczych, łącząc między sobą przewodem LY 2,5 mm2 prowadzonym w rurze RVKL 15. połączenia wykonywać w miejscowych szynach połączeń wyrównawczych. Szyny połączyć przewodem LyŜo 16 z zaciskami ochronnymi PE rozdzielnicy RNn Zabezpieczenia przeciwpoŝarowe instalacji Do zabezpieczenia przeciwpoŝarowego instalacji przyjęto wyłączniki róŝnicowoprądowe, które równieŝ spełniają warunek samoczynnego wyłączania zasilania w ochronie przeciwporaŝeniowej przed dotykiem pośrednim. 7

8 6. UWAGI KOŃCOWE 1. Prace przy wykonywaniu instalacji energetycznych, montaŝu TB i osprzętu prowadzić zgodnie z obowiązującymi przepisami budowy i eksploatacji urządzeń elektrycznych, 2. Przy wykonywaniu instalacji przewodami pod tynkiem naleŝy przestrzegać następujących zasad : trasowanie naleŝy wykonać zgodnie z projektem technicznym, zwracając szczególną uwagę na zapewnienie bezkolizyjnego przebiegu instalacji z instalacjami innych branŝ, trasy przewodów powinny przebiegać poziomo lub pionowo, równolegle do krawędzi ścian i stropów, kucie wnęk, bruzd i wiercenie otworów naleŝy wykonać tak, aby nie powodować osłabienia elementów konstrukcyjnych budynku. JeŜeli w budynku wykonano juŝ instalacje innych, naleŝy szczególną ostroŝność zachować przy wierceniu i kuciu, aby nie uszkodzić wykonanych juŝ instalacji, elementy kotwiące, haki i kołki naleŝy dobrać do materiału, z którego wykonane jest podłoŝe Po zakończeniu prac naleŝy : przeprowadzić próby montaŝowe obejmujące badania i pomiary. Zakres podstawowych prób obejmuje : - pomiar rezystancji uziemienia, - pomiar ciągłości przewodów ochronnych w tym głównych i dodatkowych ( miejscowych ), - pomiar rezystancji izolacji instalacji i linii kablowej, który naleŝy wykonać dla kaŝdego obwodu oddzielnie od strony zasilania, - sprawdzenie działania urządzeń róŝnicowoprądowych, - sprawdzenie skuteczności ochrony przed dotykiem pośrednim

9 przez samoczynne wyłączenie zasilania za pomocą wyłączników nadprądowych. opracować dokumentacje powykonawczą, która winna zawierać w szczególności: - zaktualizowany projekt techniczny w tym rysunki wykonawcze tras instalacji, - protokoły prób montaŝowych. Wszystkie aparaty, urządzenia i przewody powinny posiadać aktualne atesty do stosowania w budownictwie. Prace mogą wykonywać osoby mająca odpowiednie uprawnienia. 7. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Zakres robót dla całego zamierzenia obejmuje montaŝ instalacji elektrycznej i rozdzielnicy nn. 2. Wykaz elementów mogących stwarzać zagroŝenie bezpieczeństwa zdrowia ludzi: - instalacje elektryczne montowane na wysokościach, - związane z identyfikacją i przecinaniem przewodów elektrycznych, - czynne urządzenia. 3. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom: - przeprowadzenie instruktaŝu, - powierzenie robót odpowiednio wyszkolonym pracownikom z aktualnymi świadectwami kwalifikacyjnymi odpowiednio do zadań, które wykonują, - środki ochrony indywidualnej, - odpowiednie narzędzia, - oznakowanie stref niebezpiecznych. 9

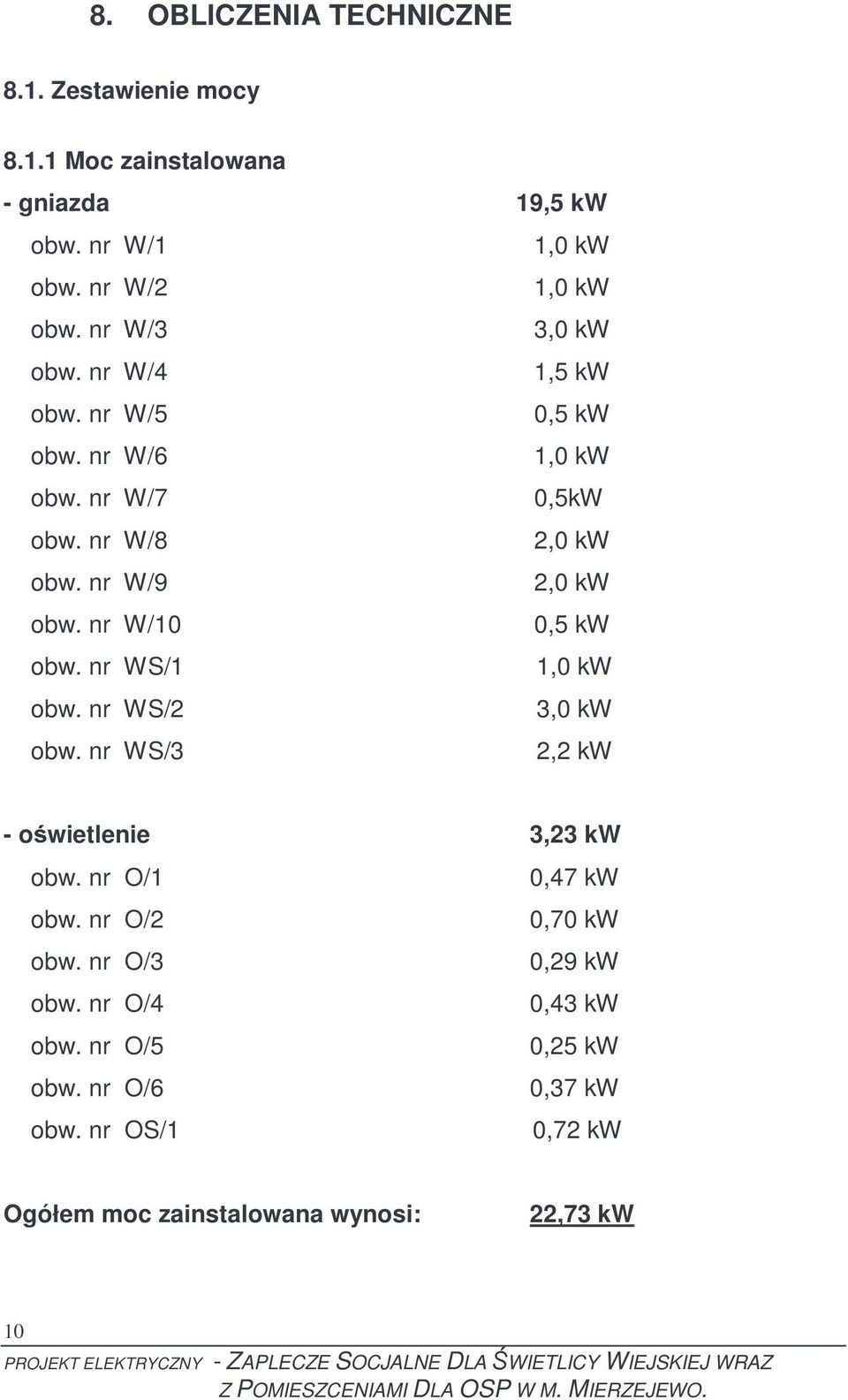

10 8. OBLICZENIA TECHNICZNE 8.1. Zestawienie mocy Moc zainstalowana - gniazda 19,5 kw obw. nr W/1 1,0 kw obw. nr W/2 1,0 kw obw. nr W/3 3,0 kw obw. nr W/4 1,5 kw obw. nr W/5 0,5 kw obw. nr W/6 1,0 kw obw. nr W/7 0,5kW obw. nr W/8 2,0 kw obw. nr W/9 2,0 kw obw. nr W/10 0,5 kw obw. nr WS/1 1,0 kw obw. nr WS/2 3,0 kw obw. nr WS/3 2,2 kw - oświetlenie 3,23 kw obw. nr O/1 0,47 kw obw. nr O/2 0,70 kw obw. nr O/3 0,29 kw obw. nr O/4 0,43 kw obw. nr O/5 0,25 kw obw. nr O/6 0,37 kw obw. nr OS/1 0,72 kw Ogółem moc zainstalowana wynosi: 22,73 kw 10

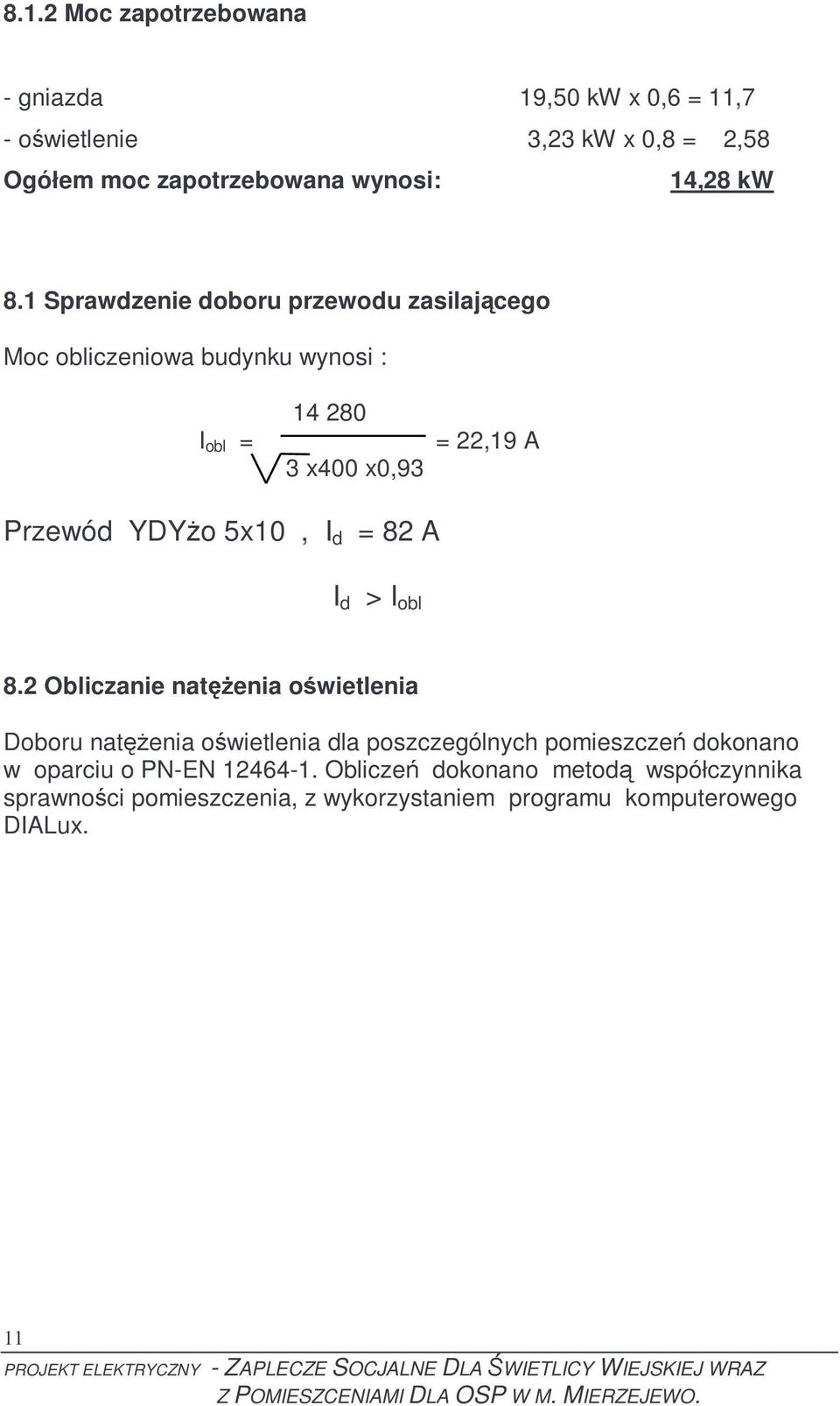

11 8.1.2 Moc zapotrzebowana - gniazda 19,50 kw x 0,6 = 11,7 - oświetlenie 3,23 kw x 0,8 = 2,58 Ogółem moc zapotrzebowana wynosi: 14,28 kw 8.1 Sprawdzenie doboru przewodu zasilającego Moc obliczeniowa budynku wynosi : I obl = x400 x0,93 = 22,19 A Przewód YDYŜo 5x10, I d = 82 A I d > I obl 8.2 Obliczanie natęŝenia oświetlenia Doboru natęŝenia oświetlenia dla poszczególnych pomieszczeń dokonano w oparciu o PN-EN Obliczeń dokonano metodą współczynnika sprawności pomieszczenia, z wykorzystaniem programu komputerowego DIALux. 11

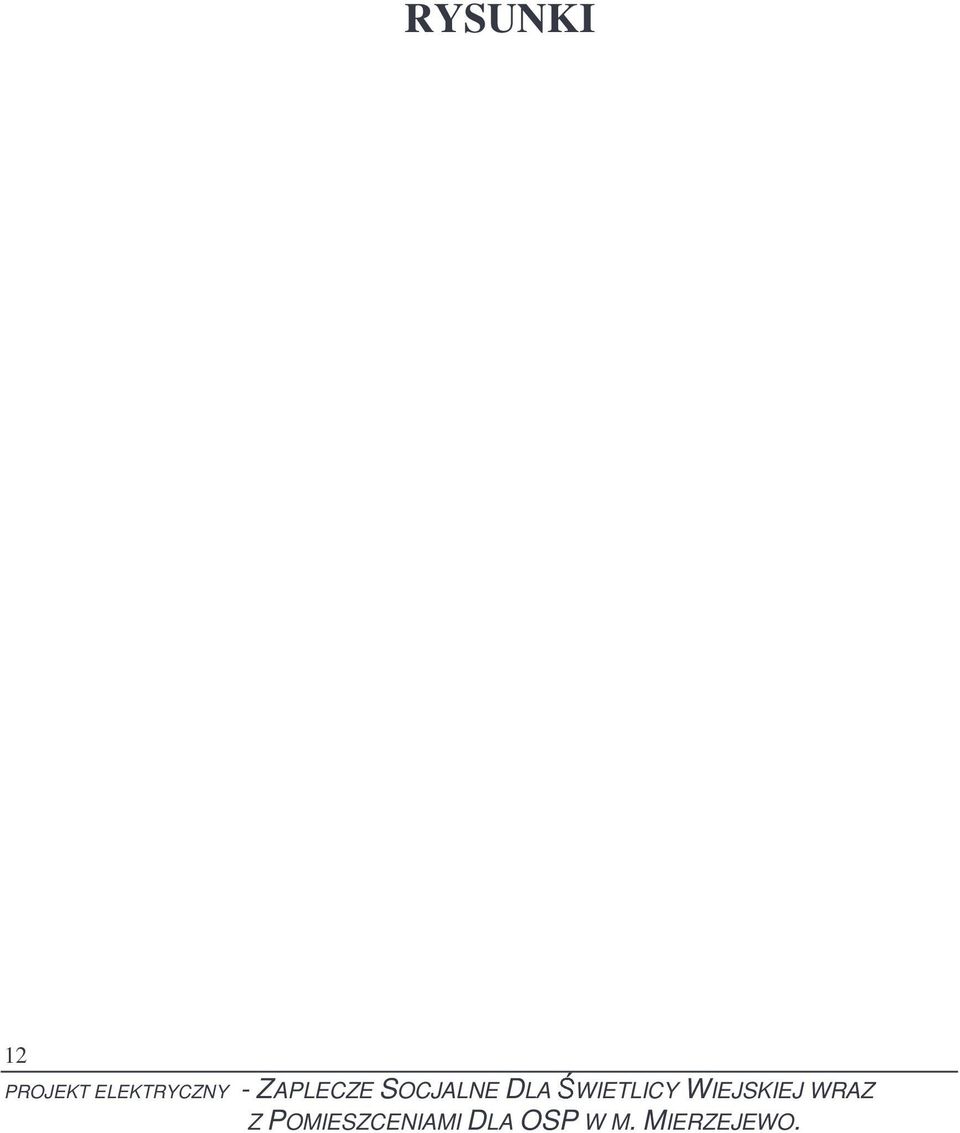

12 RYSUNKI 12
