1 URZĄDZENIA TECHNIKI CIEPLNEJ Szef Produktu: Krzysztof Szałucki Tel w.210 Fax Mobile

2 URZĄDZENIA TECHNIKI CIEPLNEJ URZĄDZENIA DLA KOTŁOWNI PAROWYCH I WODNYCH

3 URZĄDZENIA DLA KOTŁOWNI PAROWYCH Osuszacz pary Wymienniki technologiczne Zbiornik wody zasilającej z odgazowywaczem Kocioł parowy Zbiornik kondensatu Paliwo Rozprężacz odsolin Podgrzewacz wody uzupełniającej Rozprężacz kondensatu Schładzacz mieszający

Kocioł parowy Zbiornik kondensatu Paliwo Rozprężacz odsolin

4 AUTOMATYKA KOTŁÓW PAROWYCH

5 URZĄDZENIA DLA KOTŁOWNI PAROWYCH

6 AUTOMATYKA KOTŁÓW WODNYCH

7 URZĄDZENIA DLA KOTŁOWNI WODNYCH

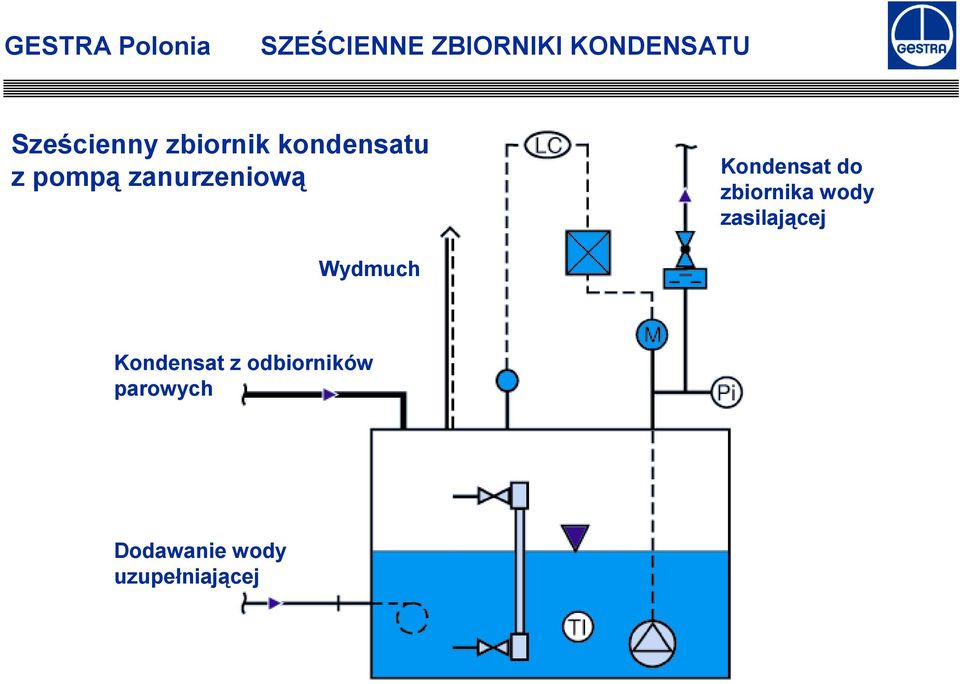

8 SZEŚCIENNE ZBIORNIKI KONDENSATU Sześcienny zbiornik kondensatu z pompą zanurzeniową Kondensat do zbiornika wody zasilającej Wydmuch Kondensat z odbiorników parowych Dodawanie wody uzupełniającej

9 SZEŚCIENNE ZBIORNIKI KONDENSATU 1 Instalacja gromadzenia i powrotu kondensatu 1.1 Zbiornik kondensatu SDR 1.2 Termometr bimetalowy ze wskaźnikiem zegarowym 1.3 Wodowskaz z zaworami typ 16/ Korek spustowy 1.5 Zawór pływakowy wody uzupełniającej (na życzenie) 2 Zespół sterowania poziomu 2.1 Czujnik poziomu NRGS/NRG 2.2 Układ sterowania pompy 3 Agregat pompowy 3.1 Zanurzeniowa pompa kondensatu 3.2 Zawór zwrotny 3.3 Zawór odcinający z grzybkiem regulacyjnym 3.4 Zespół manometru G ¼

5 Zawór pływakowy wody uzupełniającej (na życzenie) 2 Zespół sterowania poziomu 2.1 Czujnik poziomu NRGS/NRG 2.

10 SZEŚCIENNE ZBIORNIKI KONDENSATU 1 Instalacja gromadzenia i powrotu kondensatu 1.1 Zbiornik kondensatu SDR-A 1.2 Termometr bimetalowy ze wskaźnikiem zegarowym 1.3 Wodowskaz z zaworami typ 16/ Korek spustowy 1.5 Zawór pływakowy wody uzupełniającej (na życzenie) 2 Zespół sterowania poziomu 2.1 Czujnik poziomu NRGS/NRG 2.2 Układ sterowania pompy 3 Agregat pompowy 3.1 Pompa kondensatu 3.2 Zawór zwrotny 3.3 Zawór odcinający z grzybkiem regulacyjnym 3.4 Zespół manometru G ¼ 3.5 Zawór odcinający

11 SZEŚCIENNE ZBIORNIKI KONDENSATU Przykład : Sześcienny zbiornik kondensatu zainstalowany w kotłowni

12 CYLINDRYCZNE ZBIORNIKI KONDENSATU Para z rozprężania Rurociąg pary niskociśnieniowej Kondensat z części wysokociśnieniowej Układ regulacji poziomu Przelew Kondensat do zbiornika wody zasilającej Spust

13 CYLINDRYCZNE ZBIORNIKI KONDENSATU 1 Zbiornik kondensatu wyposażony w: 1.1 Zbiornik kondensatu typu SDI lub SDS 1.2 Manometr, średnica obudowy 100mm, 1/2 BSP 1.3 Wskaźnik poziomu wody 1.4 Zawór bezpieczeństwa SV 1.5 Zawór spustowy AV Wyposażenie sterowania poziomem 2.1 Elektrodowy czujnik poziomu NRG lub NRGS 2.2 Układ sterowania pompą SR 3 Układ pompowy 3.1 Pompa kondensatu 3.2 Zawór zwrotny RK 3.3 Zawór odcinający AV 3.4 Zawór odcinający z grzybkiem regulacyjnym AV 3.5 Manometr na rurociągu wylotowym z pompy

5 Zawór spustowy AV 803 2 Wyposażenie sterowania poziomem 2.1 Elektrodowy czujnik poziomu NRG lub NRGS 2.

14 ROZPRĘŻACZE Para z rozprężania Wlot kondensatu Rurka balansu pary Spust Kondensat do zbiornika kondensatu

15 ROZPRĘŻACZE Rozprężacze typu VD 23 i VD26 Pojemność zbiornika 15 l

16 ROZPRĘŻACZE Rozprężacze typu VD 11,12,13 Pojemność zbiornika od 50 l do 1400 l

17 ROZPRĘŻACZE Para z rozprężania ROZPRĘŻACZ ZAINSTALOWANY ZA ZAWOREM BEZPIECZEŃSTWA Woda gorąca Zawór bezpieczeństwa Kocioł wodny Woda

18 SCHŁADZACZE MIESZAJĄCE Wylot gazów Woda chłodząca Odmuliny i odsoliny Termostat Spust Woda do kanalizacji po schłodzeniu

19 SCHŁADZACZE MIESZAJĄCE 2100 Pojemność schładzacza mieszającego w l ,3 0,6 1, ,5 15 Wydatek wody gorącej w t/h

20 WYKORZYSTANIE CIEPŁA ODSOLIN Para z kotła Zbiornik wody zasilającej z odgazowywaczem termicznym Para z rozprężania Odsoliny Para świeża Rozprężacz odsolin Podgrzewacz wstępny wody uzupełniającej Kocioł parowy Odmuliny Schładzacz mieszający Woda chłodząca Woda uzupełniająca

Rozprężacz odsolin Podgrzewacz wstępny wody uzupełniającej Kocioł

21 ZBIORNIK WODY ZASILAJĄCEJ Z ODGAZOWYWACZEM Kondensat z systemu Woda uzupełniająca Para grzewcza Przelew Spust Woda do pomp zasilających

22 ZBIORNIK WODY ZASILAJĄCEJ Z ODGAZOWYWACZEM

23 ZBIORNIK WODY ZASILAJĄCEJ Z ODGAZOWYWACZEM Typ kolumny odgazowywacza Wydajność m3/h 0,5-1,7 1,7-3,0 3,1-5,0 5,1-8,0 8,1-11,0 11,1-15,0 Pojemność zbiornika m3/h Średnica zbiornika D mm

24 ZBIORNIK WODY ZASILAJĄCEJ Z ODGAZOWYWACZEM Przykład : Zbiornik wody zasilającej z odgazowywaczem w kotłowni

25 ZBIORNIK WODY ZASILAJĄCEJ Z ODGAZOWYWACZEM Odgazowanie częściowe Tlen w wodzie ppm Temp. C

26 CHŁODNICZKA POBIERANYCH PRÓBEK Pobierana próbka wody lub pary Woda po schłodzeniu Woda chłodząca Odprowadzenie wody

27 POMPY KONDENSATU POMPA KONDENSATU TYPU FPS 14 Odbiornik parowy Para pompująca Rurociąg pary Wydmuch Kondensat przetłaczany do zbiornika w kotłowni Odwadniacz pływakowy

28 POMPY KONDENSATU

29 POMPY KONDENSATU POMPA KONDENSATU TYPU KH Para tłocząca Wydmuch Regulacja poziomu Kondensat z odbiorników parowych Kondensat przetłaczany do zbiornika w kotłowni

30 POMPY KONDENSATU Przykłady

31 OSUSZACZE PARY

32 OSUSZACZE PARY Osuszacz pary Osuszacz pary Wytwornica pary Odwadniacz pływakowy UNA Odwadniacz pływakowy UNA OSUSZACZ PARY ZAINSTALOWANY ZA KOTŁEM PAROWYM

33 OSUSZACZE PARY Osuszacz pary Wymiennik ciepła Wytwornica pary Schładzacz pary przegrzanej Odwadniacz pływakowy UNA Odwadniacz pływakowy UNA OSUSZACZ PARY ZAINSTALOWANY PRZED WYMIENNIKIEM CIEPŁA

34 URZĄDZENIA TECHNIKI CIEPLNEJ URZĄDZENIA DLA TECHNOLOGII

35 ZAPOBIEGANIE UDERZENIOM WODNYM dla P 2 < P 1 wystarcza zastosowanie odwadniacza pływakowego przy P 2 > P 1 zaleca się zastosowanie pompy Rurociąg zbiorczy kondensatu Przyczyny P 2 P 1 1 Ciągła regulacja dławieniowa 2 Podnoszenie kondensatu 3 Źle zwymiarowane rurociągi kondensatu Przeciwdziałanie 1 Zastosowanie zaworów AK 2 Zastosowanie pompy dla przeciwdziałania ciśnieniu P 2 Para Przeciwciśnienie 7m ~ 1bar Pompa

36 TŁUMIENIE UDERZEŃ WODNYCH Wylot Rurociąg pary 3bar Rurociąg kondensatu 0,25bar Wlot Spust Drzwi Tłumik uderzeń wodnych Wymiennik ciepła Tłumik uderzeń wodnych

37 STACJE REDUKCYJNO SCHŁADZAJĄCE Woda chłodząca Para do atomizacji Para przegrzana Para schłodzona Schładzacz Obliczenia przepływu masowego wody chłodzącej Gw przepływ wody chłodzącej Gs przepływ pary przegrzanej h1 entalpia pary przegrzanej h2 entalpia pary po schłodzeniu hw entalpia wody chłodzącej

38 STACJE REDUKCYJNO SCHŁADZAJĄCE Para schłodzona Regulacja temperatury Woda chłodząca Schładzacz z wyposażeniem Para przegrzana Odwodnienie Redukcja ciśnienia SCHŁADZANIE WTRYSKIEM WODY CHŁODZĄCEJ PRZY STAŁYM PRZEKROJU DYSZ WTRYSKOWYCH

39 STACJE REDUKCYJNO SCHŁADZAJĄCE SCHŁADZANIE WTRYSKIEM WODY CHŁODZĄCEJ PRZY ZMIENNYM PRZEKROJU DYSZ WTRYSKOWYCH Elektroniczna regulacja temperatury Woda chłodząca Pomiar temperatury Para przegrzana Para po schłodzeniu

40 STACJE REDUKCYJNO SCHŁADZAJĄCE Para przegrzana SCHŁADZANIE WTRYSKIEM WODY CHŁODZĄCEJ PRZY WYKORZYSTANIU DYSZY VENTURI EGO Schładzacz Venturi ego Elektroniczna regulacja temperatury Pomiar temperatury Para po schłodzeniu Woda chłodząca

41 STACJE REDUKCYJNO SCHŁADZAJĄCE SCHŁADZANIE WTRYSKIEM WODY CHŁODZĄCEJ PRZY WYKORZYSTANIU SYSTEMU ATOMIZACJI PAROWEJ Elektroniczna regulacja temperatury Woda chłodząca Para przegrzana do atomizacji Pomiar temperatury Para przegrzana Para po schłodzeniu

42 STACJE REDUKCYJNO SCHŁADZAJĄCE Para nasycona Para przegrzana SCHŁADZANIE PARY PRZEGRZANEJ KĄPIELĄ WODNĄ Przelew Spust Woda chłodząca

43 STACJE REDUKCYJNO SCHŁADZAJĄCE SCHŁADZANIE PARY PRZEGRZANEJ KĄPIELĄ WODNĄ Zbiornik poziomy dla większych wydajności Zbiornik pionowy dla mniejszych wydajności

44 STACJE REDUKCYJNE Para przed redukcją Para po redukcji Kondensat

45 PODGRZEWACZE DLA OBIEGÓW TECHNOLOGICZNYCH Woda uzupełniająca Zasilanie Powrót Kondensat Para

46 WYMIENNIKI CIEPŁA Woda podgrzana Para grzewcza Spust Kondensat Woda zimna

47 WYTWORNICE PARY CZYSTEJ Para czysta Para grzewcza Kondensat Odmuliny Woda zasilająca

48 WYTWORNICE PARY CZYSTEJ

49 WYTWORNICE PARY CZYSTEJ

50 URZĄDZENIA TECHNIKI CIEPLNEJ
