1 Katalog produktów 2 / 2016

2 Nasza firma zajmuje się produkcją wyrobów z aluminium od 25lat. Znamy doskonale ten materiał i wiemy jak odpowiednio go obrabiać, aby wykonane z niego produkty służyły użytkownikom przez długie lata. Ogrodzenia naszej produkcji wykonane są wyłącznie z aluminium, również brama przesuwna. Nie stosujemy stalowych ram. Profil jezdny został przez nas zaprojektowany i jest wytwarzany wyłącznie dla nas. Jest to jedyny polski, aluminiowy profil jezdny do bramy przesuwnej. Całe aluminium wykorzystywane do produkcji naszych ogrodzeń pochodzi z rodzimych tłoczni. Wytwarzane przez nas ogrodzenia malujemy proszkowo, wysokiej jakości farbami poliestrowymi. Przed malowaniem, powierzchnia produktów jest chromianowana uzyskujemy dzięki temu bardzo trwałą powłokę. Nieliczne stalowe elementy takie jak rygiel w bramie lub zawiasy poddane są odpowiedniej obróbce antykorozyjnej cynkowaniu. W naszej pracy kładziemy duży nacisk na jakość oraz innowacyjność. Potwierdzeniem tego są nasze patenty. Rok 2015 zamknęliśmy liczbą niemalże 500 realizacji w 6 europejskich krajach. 2 S t r o n a

3 ALFEN WELL STR. 10 Alfen Well to model, który będzie ozdobą każdego typu posesji. Dzięki opatentowanemu systemowi łączenia sztachet z belkami poprzecznymi (bez spawów), uzyskaliśmy bardzo wysoką estetykę paneli i wypełnień bramy oraz furtki. ALFEN BREEZE STR. 11 Alfen Breeze jest modelem klasycznym. Sztachety zostały zagniecione w kształt grotu. Ozdoba została wykonana z giętego aluminiowego płaskownika. Również w tym modelu zastosowaliśmy opatentowany system łączenia sztachet z belkami poprzecznymi. 3 S t r o n a

4 ALFEN LIGURIA STR. 12 Alfen Liguria jest modelem o nowoczesnym wzornictwie. Lamele w tym systemie ułożone są skośnie (żaluzja). Możliwy dowolny rozstaw lameli. Lamela wykonana jest z profilu zamkniętego. ALFEN FLIS STR. 13 Alfen Flis jest modelem o nowoczesnym wzornictwie. Lamele ułożone są na płasko. Możliwy dowolny rozstaw lameli. Lamela wykonana jest z profilu zamkniętego 4 S t r o n a

5 ALFEN FINN STR. 14 Alfen Finn jest modelem, którego podstawą są cienkie, nadające mu lekkości poprzeczki. Proste kształty sprawiają, że ogrodzenie to jest idealnym zwieńczeniem inwestycji w nowoczesnym stylu. ALFEN MILE STR. 15 Alfen Mile jest modelem o uniwersalnej stylistyce. Proste kształty sprawiają, że ogrodzenie to pasuje zarówno do nowoczesnych domów jak i tych o klasycznym stylu. Dzięki opatentowanemu systemowi łączenia sztachet z belkami poprzecznymi (bez spawów), uzyskaliśmy bardzo wysoką estetykę paneli i wypełnień bramy oraz furtki. 5 S t r o n a

6 ALFEN SMYCK STR. 16 Alfen Smyck jest modelem, który może wyglądać jak zechcesz. Możesz skorzystać z naszych propozycji (gotowych projektów) lub dowolnie komponować poprzeczki. Do wyboru masz 3 wysokości lameli: 100, 60 oraz 25mm. Stwórz swoje unikatowe ogrodzenie. ALFEN SMYCK 200 STR. 17 Alfen Smyck 200 Największa z wersji systemu Smyck oparta jest na lamelach o wymiarze 200x25mm. 6 S t r o n a

7 ALFEN SMYCK 100 STR. 18 Alfen Smyck 100 zbudowany jest z lameli o wymiarze 100x25mm. ALFEN SMYCK 60 STR. 19 Alfen Smyck 60 w jego konstrukcji użyliśmy jedynie lameli o wymiarze 60x25mm. 7 S t r o n a

8 ALFEN TRICK STR. 20 Alfen Trick jest modelem klasycznym. Unikalny opatentowany sposób łączenia belek poprzecznych ze sztachetami, pozwolił nam wywrócić do góry nogami sposób myślenia o ogrodzeniach. BALUSTRADA ALFEN STR Balustrada Alfen to nowa jakość wśród produktów tego typu. System ten jest prosty, trwały i bardzo uniwersalny. 8 S t r o n a

9 PROFILE ALUMINIOWE STR BRAMA PRZEMYSŁOWA STR. 26 INFORMACJE TECHNICZNE STR S t r o n a

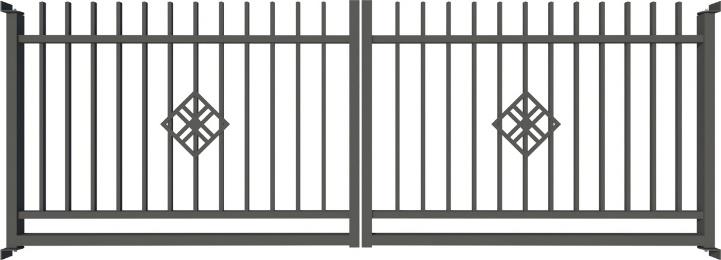

10 Przekrój panelu Well Wymiar belki poprzecznej 35x35mm Słup do bramy, furtki 8x8cm Słup do panelu 5x5cm ALFEN Well Panel Well Furtka prawa Furtka lewa Brama dwuskrzydłowa Brama przesuwna lewa Brama przesuwna prawa Sztachety zakończone są zaślepkami. Możliwe wykonanie bez ozdób - furtka w tym wariancie jest uniwersalna 10 S t r o n a

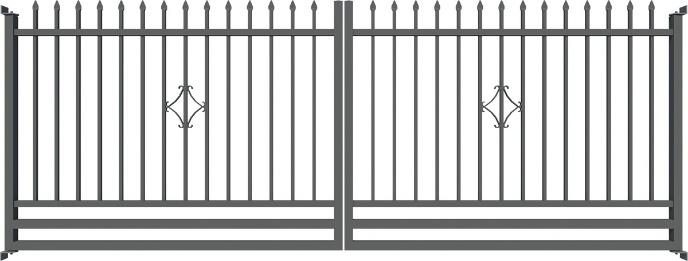

11 Przekrój panelu Breeze Wymiar belki poprzecznej 35x35mm Słup do bramy, furtki 8x8cm Słup do panelu 5x5cm ALFEN Breeze Panel Breeze Furtka prawa Furtka lewa Brama dwuskrzydłowa Brama przesuwna lewa Brama przesuwna prawa Końce sztachet zagniecione są w kształt grotu. Możliwe wykonanie bez ozdób - furtka w tym wariancie jest uniwersalna 11 S t r o n a

12 Przekrój panelu Liguria Wymiar lameli w rzucie 109x43mm Słup do bramy, furtki 10x10cm Słup do panelu 8x8cm ALFEN Liguria Panel Liguria Furtka prawa Furtka lewa Brama dwuskrzydłowa Brama przesuwna lewa Brama przesuwna prawa Lamele wykonane z profilu zamkniętego, ułożone skośnie. Możliwe dowolne odstępy między lamelami. 12 S t r o n a

13 Przekrój panelu Flis Wymiar lameli w rzucie 115x20mm Słup do bramy, furtki 10x10cm Słup do panelu 8x8cm ALFEN Flis Panel Flis Furtka prawa Furtka lewa Brama dwuskrzydłowa Brama przesuwna lewa Brama przesuwna prawa Lamele wykonane z profilu zamkniętego, ułożone płasko. Możliwe dowolne odstępy między lamelami. 13 S t r o n a

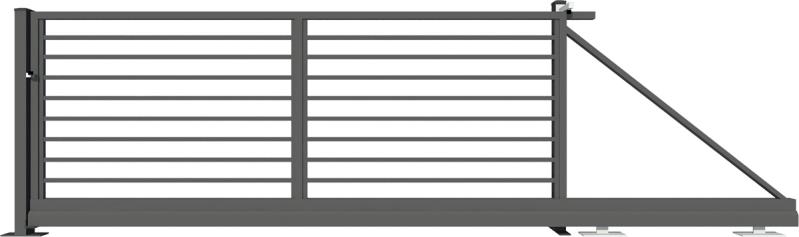

14 Przekrój panelu Finn Wymiar lameli 30x21,5mm Słup do bramy, furtki 8x8cm Słup do panelu 5x5cm ALFEN Finn Panel Finn Furtka prawa Furtka lewa Brama dwuskrzydłowa Brama przesuwna lewa Brama przesuwna prawa Lamele mocowane są do ram przy użyciu blachowkrętów. Możliwe dowolne odstępy między lamelami. 14 S t r o n a

15 Przekrój panelu Mile Wymiar belki poprzecznej 35x35mm Słup do bramy, furtki 8x8cm Słup do panelu 5x5cm ALFEN Mile Panel Mile Furtka uniwersalna Brama dwuskrzydłowa Brama przesuwna lewa Brama przesuwna prawa Nr 1 sprzedaży w 2015 roku Opatentowany sposób łączenia sztachet z belkami poprzecznymi. 15 S t r o n a

16 Przekrój panelu Smyck Wymiar lameli: 100x25, 60x25 i 25x25mm Słup do bramy, furtki 10x10cm Słup do panelu 8x8cm ALFEN Smyck Panel Smyck Furtka prawa Furtka lewa Brama dwuskrzydłowa Brama przesuwna lewa Brama przesuwna prawa Stwórz swoje unikatowe ogrodzenie. Komponuj lamele w dowolny sposób, aby uzyskać ogrodzenie w swoim stylu. 16 S t r o n a

17 Przekrój panelu Smyck 200 Wymiar lameli: 200x25mm Słup do bramy, furtki 10x10cm Słup do panelu 8x8cm ALFEN Smyck 200 Panel Smyck Furtka prawa Furtka lewa Brama dwuskrzydłowa Brama przesuwna lewa Brama przesuwna prawa Największa z wersji systemu Smyck zbudowana jest z lameli o wymiarze 200x25mm. Proponowany przez nas ostęp to 30mm 17 S t r o n a

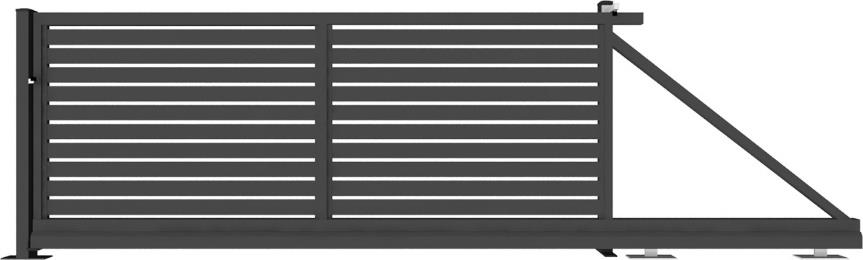

18 Przekrój panelu Smyck 100 Wymiar lameli: 100x25mm Słup do bramy, furtki 10x10cm Słup do panelu 8x8cm ALFEN Smyck 100 Panel Smyck Furtka prawa Furtka lewa Brama dwuskrzydłowa Brama przesuwna lewa Brama przesuwna prawa Wersja 100 zbudowana jest z lameli o wymiarze 100x25mm. Proponowany przez nas ostęp to 30mm 18 S t r o n a

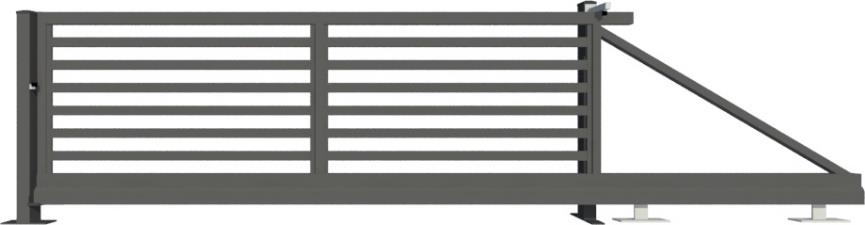

19 Przekrój panelu Smyck 60 Wymiar lameli: 60x25mm Słup do bramy, furtki 10x10cm Słup do panelu 8x8cm ALFEN Smyck 60 Panel Smyck Furtka prawa Furtka lewa Brama dwuskrzydłowa Brama przesuwna lewa Brama przesuwna prawa Smyck 60 zbudowany jest z lameli o wymiarze 60x25mm. Proponowany przez nas ostęp to 80mm 19 S t r o n a

20 Słup do bramy, furtki 8x8cm Słup do panelu 5x5cm ALFEN Trick Panel Trick Furtka prawa Furtka lewa Brama dwuskrzydłowa Brama przesuwna lewa Brama przesuwna prawa Dwa rodzaje Dwa rodzaje Przenikanie ozdób grotów sztachet 20 S t r o n a

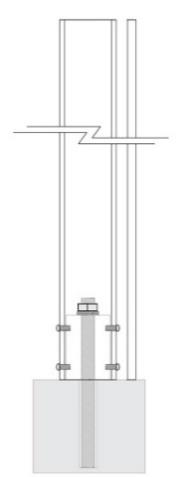

21 Balustrada ALFEN - MILE Słup przyścienny lewy Słup przyścienny prawy Słup narożny lewy Słup pośredni Słup narożny prawy Poręcz Zaślepka poręczy (komplet 2 szt.) Słup balustrady Kotwa wklejana Wypełnienie MILE Wszystkie elementy montażowe (poręczy oraz wypełnień) dołączone są do słupa, opakowanie nie zawiera stopy. Stopy słupa: 1. Stopa aluminiowa montowana od góry do balkonu przy pomocy kotwy wklejanej. Brak regulacji po zamontowaniu. 2. Stopa stalowa ocynkowana montowana od góry do balkonu przy pomocy kotwy wklejanej. Regulacja w poziomie oraz w pionie (zalecana). 3. Stopa stalowa ocynkowana do tarasów drewnianych. Montowana do tarasu przy pomocy wkrętów do drewna. Regulacja w poziomie i pionie 4. Wsporniki stóp wspornik do montażu słupów do czoła balkonu 3 głębokości. Współpracują tylko ze stopami typ S t r o n a

22 Balustrada ALFEN - FINN Słup przyścienny Słup przyścienny Słup narożny lewy Słup pośredni Słup narożny prawy Poręcz Zaślepka poręczy (komplet 2 szt.) Słup balustrady Kotwa wklejana Prowadnica boczna (w komplecie ze słupem) Wypełnienie FINN Wszystkie elementy montażowe (poręczy oraz wypełnień) dołączone są do słupa, opakowanie nie zawiera stopy. Stopy słupa: 1. Stopa aluminiowa montowana od góry do balkonu przy pomocy kotwy wklejanej. Brak regulacji po zamontowaniu. 2. Stopa stalowa ocynkowana montowana od góry do balkonu przy pomocy kotwy wklejanej. Regulacja w poziomie oraz w pionie (zalecana). 3. Stopa stalowa ocynkowana do tarasów drewnianych. Montowana do tarasu przy pomocy wkrętów do drewna. Regulacja w poziomie i pionie. 4. Wsporniki stóp wspornik do montażu słupów do czoła balkonu 3 głębokości. Współpracują tylko ze stopami typ S t r o n a

23 Balustrada ALFEN - MIX Balustrada ALFEN - WALL Poręcz Zaślepka poręczy (komplet 2 szt.) Wypełnienie FINN Deska ogrodzeniowa LEON dostępna w sklepach Leroy Merlin kod produktu: Słup balustrady Deska kompozytowa BLOOMA dostępna w sklepach Castorama kod produktu: Prowadnica boczna (w komplecie ze słupem) Listwa startowa i zamykająca (komplet) Do balustrady w wersjach wypełnienia MIX oraz Wall należy użyć słupów z wersji FINN. 23 S t r o n a

24 Profile aluminiowe i akcesoria Rysunek Nazwa Długość (mm) Profil jezdny pracuje ze standardowymi wózkami do profil stalowych Zaślepka profilu jezdnego aluminiowa - Listwa zębata (nylonowa, wsuwana) 500 Profil górny prowadzący (na rolkę fi33 mm) 4500 Profil lamela LIGURIA / FLIS (po skosie ) Profil H boczny wewnątrz do mocowania lameli skośnie (LIGURIA) Profil H boczny wewnątrz do mocowania lameli na płasko (FLIS) Profil górny zamykający 54 19, wewnątrz 49 16,5 (do panelu LIGURIA) Profil lamela FINN 30 21, S t r o n a

25 Profil H - boczny 30x26,5 wewnątrz 26x22,5 do mocowania lameli FINN 5350 Profil zawiasowy 50x50x2,5, wewnątrz fi Profil zawiasowy 45*45*3, wewnątrz fi 18 [również na stopę do słupa ] Profil 80x60x Profil 50x50x Profil 35x35x Profil 19x19x Profil poręcz balustrady 6050 Zaślepka poręczy aluminiowa - Profil listwa przymykowa 6000 Szyld do listwy przymykowej cynkowany galwanicznie - Uszczelka do listwy przymykowej 1mb Wszystkie profile dostępne w podstawowych długościach lub na życzenie ucięte na podaną długość. 25 S t r o n a

26 Aluminiowa brama i furtka przemysłowa wykonane są w całości z aluminium. Profil jezdny (również aluminiowy) posiada gniazdo do wsunięcia listwy zębatej. Gwarantuje to bezpieczną oraz pewną pracę napędu przez długie lata. Możemy wykonać bramę do 8m w świetle wjazdu. Na zdjęciach poniżej brama o świetle wjazdu 8m, testowana w naszej firmie od 2014roku. 26 S t r o n a

27 Informacje techniczne Kierunki otwierania furtek i bram. Identyfikacja furtek Przykład identyfikacji. Jeżeli otwieram furtkę ciągnąc za klamkę, zawias jest po lewej stronie jest to furtka lewa. Identyfikacja bram przesuwnych Wersję lewą lub prawą bramy przesuwnej identyfikujemy po kierunku otwierania, zawsze patrząc z ulicy w stronę domu. Przykład identyfikacji. Jeżeli stoję na ulicy patrząc w stronę posesji i brama otwiera się przesuwając się w lewo jest to brama lewa Wymiary zamówieniowe; Podane przez nas szerokości produktów należy rozumieć: Bramy (wszystkie typy) i furtka światło między słupami Panele fizyczny wymiar panelu Słupki fizyczny wymiar słupka 27 S t r o n a

28 Niezwykle ważnymi elementami każdego ogrodzenia są wytrzymałe zawiasy, solidna listwa przymykowa oraz uniwersalny łącznik do paneli. Dzięki naszym innowacyjnym rozwiązaniom, zadbaliśmy o to, aby nasze ogrodzenia wyposażone były we wszystkie te elementy. Listwa przymykowa ALFEN Wersja z klamką (manualna) [PATENT ZGŁOSZONY] Wersja z elektrozaczepem (domofon) 28 S t r o n a furtka furtka furtka furtka lewa prawa lewa prawa Nasza listwa przymykowa do furtek, jest jedynym tego typu rozwiązaniem na rynku ogrodzeń. Niezależnie od typu zamówionej furtki, zawsze otrzymasz ten sam zestaw. Przez odpowiednie przykręcenie szyldu (patrz rysunek jasny element), uzyskasz listwę odpowiednią do Twojej furtki. Przez obrócenie szyldu, możesz łatwo zmienić furtkę z otwieranej ręcznie w furtkę z elektrozaczepem, sterowaną domofonem. Listwa wyposażona jest w zaślepkę i gumową uszczelkę, która gwarantuje cichą, komfortową pracę oraz uniemożliwia obijanie furtki podczas zamykania. Standardowo furtka wyposażona jest w krótką listwę, na życzenie wykonamy listwę o długości równej wysokości furtki. Listwa (profil aluminiowy) zawsze lakierowana jest w kolorze ogrodzenia. Szyld (stal) jest cynkowany galwanicznie.

29 Łącznik ALFEN [PATENT ZGŁOSZONY] Łącznik do paneli jest uniwersalnym rozwiązaniem przy pomocy, którego zamontujesz panel zarówno do słupka aluminiowego jak i do słupka murowanego. Oś przykręcenia łącznika do słupka wypada 20mm poniżej górnej krawędzi belki poprzecznej panelu. Zawias ALFEN [PATENT ZGŁOSZONY] Kolejnym niespotykanym dotąd na rynku ogrodzeń rozwiązaniem jest nasz zawias. Umożliwia on cichą, precyzyjną oraz bezawaryjną pracę przez długie lata. Bezgłośną pracę gwarantuje zastosowanie nylonowego łożyska. Zawias umożliwia regulację 10mm, co daje 20mm tolerancji dla furtki, a dla bramy aż 40mm. 29 S t r o n a

30 Kolorystyka produktów ALFEN Standardowo nasze produkty lakierowane są w kolorze RAL 7024 mat, drobna struktura. Możemy również polakierować je w dowolnym kolorze z palety RAL. Niektóre elementy ogrodzeń (poręcz balustrady oraz lamele w systemach Flis, Liguria i Smyck) mogą zostać okleinowane foliami drewnopodobnymi. Wzornik oklein drewnopodobnych Renolit Oregon Pine 4 Mountain Pine Shogun AC Shogun AD Shogun AF Natural Oak FL-G Light Oak Oak ST-G Dark Oak FL-F1 Rustic Oak 1 Golden Oak Swamp Oak ST-F Walnut V Stripe Douglas Black Cherry Mahogany Macoré Sapeli Piedmont A 30 S t r o n a

31 Galeria wybranych produktów Liguria Liguria Mile Liguria ażurowa Finn Ekspozycja balustrady Liguria Breeze 31 S t r o n a

32 Przedsiębiorstwo Produkcyjne TRANS Marek Godawski Ludzisławice 8, Santok NIP Telefon stacjonarny: / Fax: Kontakt klienci indywidualni: Marcin Godawski info@alfen.pl Kontakt dystrybutorzy, developerzy: Jakub Godawski jakub.godawski@alfen.pl Gdzie jesteśmy: 32 S t r o n a
