Narzędzia do obsługi łożysk i smary SKF Prezentuje Paweł Kurdusiewicz

Transkrypt

1 SKF Group Slide 1

2 Narzędzia do obsługi łożysk i smary SKF Prezentuje Paweł Kurdusiewicz

3 Cykl życia łożyska SKF Group Slide 3

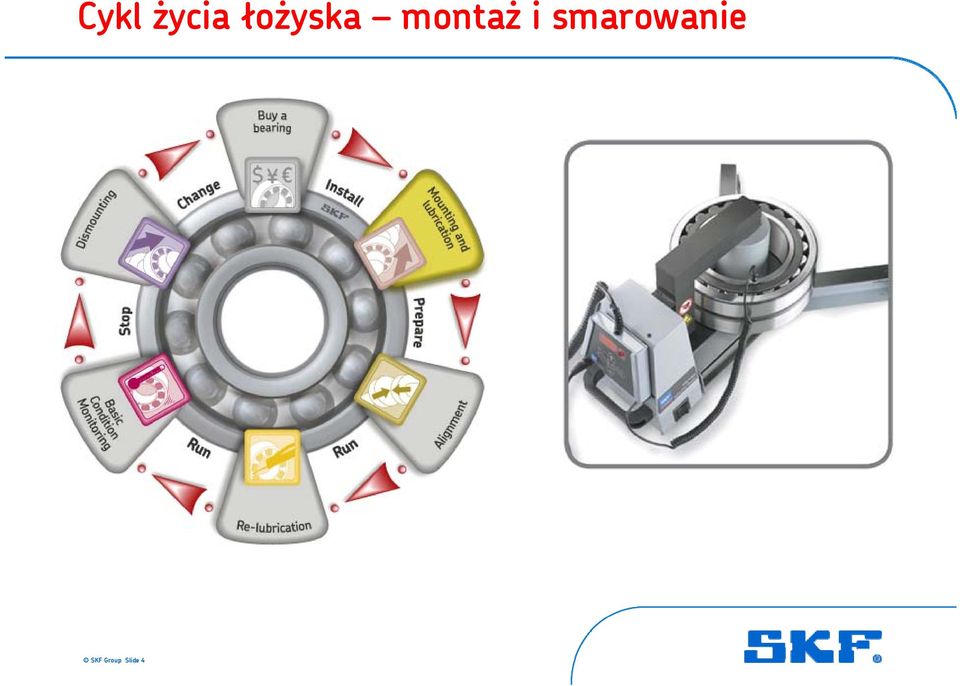

4 Cykl życia łożyska montaż i smarowanie SKF Group Slide 4

5 Zły montaż Jest przyczyną przedwczesnych Uszkodzeń łożysk 16 % SKF Group Slide 5

6 Metody montażu Montaż na zimno / mechaniczny Montaż na gorąco Montaż hydrauliczny SKF Group Slide 6

7 Montaż za pomocą narzędzi mechanicznych SKF Slide 7 Training Mech Tools SKF MaPro SKF Group Slide 7

8 Montaż na zimno / mechaniczny Metody nie zalecane SKF Group Slide 8

9 Zestaw narzędzi do montażu TMFT 36 TMFT 36: Większy zakres: wały 10-55mm Ponad 400 łożysk Specjalna głowica tulei: większa efektywność Materiał odporny na uderzenia, ale lekki Wyraźnie oznaczone pierścienie Ulepszone połączenie pierścień tuleja SKF Group Slide 9

10 Klucze hakowe Zastosowanie: Do dokręcania lub odkręcania nakrętek Do przesuwania (małych) łożysk na czopie stożkowym lub tulei wciąganej Konstrukcje Klucze HN: Konstr. podstawowa, ale specjalny uchwyt. Klucze HN A: Regulowana końcówka. Bardziej uniwersalne HN SNL: Niepowtarzalna konstrukcja (SKF) SKF Group Slide 10

11 Klucze hakowe (cd.) HN SNL: Pasują do opraw SNL Uzupełnienie zakresu TMHN 7 Nie trzeba już używać przecinaka i młotka Zakres standardowy: HN 5/SNL - HN 22/SNL Zakres specjalny: HN 24/SNL - HN 32/SNL Jedynie SKF oferuje takie klucze SKF Group Slide 11

12 Klucze udarowe TMFN Zmniejszają ryzyko uszkodzenia wału i nakrętki Bezpieczne i łatwe w użyciu Siła uderzenia skutecznie przenoszona na nakrętkę Pasują do wielu serii nakrętek (KM, KML, HM..T, HML..T, HM 30, HM 31, AN.. oraz N..) Specjalna, szeroka powierzchnia udarowa SKF Group Slide 12

13 Montaż na gorąco SKF Slide 13 Training Mech Tools SKF MaPro SKF Group Slide 13

14 Płyta grzewcza C Zakres temp. : st. C. Termostat Wyposażona w pokrywę o wysokości 50mm Wymiary płyty: 380 x 178mm SKF Group Slide 14

15 Nagrzewnice indukcyjne - dobór nagrzewnicy SKF SKF Maintenance Products SKF Group Slide 15

16 Nagrzewnica SCORPIO TMBH 1 Najmniejsza nagrzewnica przenośna Waży tylko 4,5 kg. Nagrzewa łożyska o masie do 5 kg. i średnicy otworu 100 mm Termostat (0-200 st. C.) Uniwersalne zasilania 110/230 V SKF Group Slide 16

17 Nagrzewnica TIH 030m Nagrzewa łożyska o masie do 40 kg Cewka indukcyjna w optymalnej pozycji dla szybkiego grzania i małego zużycia energii. Wysuwane podpory do łożysk o dużych rozmiarach Miejsce do przechowywania zwór Sterowanie zdalne Zintegrowany uchwyt do przenoszenia Sonda temperaturowa SKF Group Slide 17

18 Rękawice Jednorazowe odporne na smar TMBA G11D Specjalne robocze TMBA G11W Termoizolacyjne TMBA G11 (do 150 st. C.) Odporne na ciepło i olej TMBA G11H (250 st. C.) Odporne na ciepło i olej TMBA G11ET (do 500 st. C.) SKF Group Slide 18

19 Montaż metodami hydraulicznymi SKF Slide 19 Training Mech Tools SKF MaPro SKF Group Slide 19

20 SKF Drive-up Method metoda montażu łożysk z kontrolą przesuwu osiowego SKF SKF Maintenance Products SKF Group Slide 20

21 Gdzie może być stosowana? Bezpośrednio na wale, na tulei wciąganej i na tulei wciskanej SKF Slide 21 [Code] SKF [Organisation] SKF Group Slide 21

22 Montaż dwustopniowy: pozycja startowa pozycja zerowa pozycja startowa pozycja końcowa Punkt, od którego rozszerzenie pierścienia wewnętrznego jest proporcjonalne do przesunięcia osiowego SKF Group Slide 22

23 Metoda SKF Drive-up Program... SKF Group Slide 23

24 Cykl życia łożyska osiowanie SKF Group Slide 24

25 Współosiowość wałów TKSA 20 Dane techniczne Odległość pomiarowa mm Średnica wału mm SKF Group Slide 25

26 Współosiowość wałów TKSA 40 Dane techniczne Odległość pomiarowa mm Średnica wału mm SKF Group Slide 26

27 Współosiowość wałów TKSA 40 Ekran z animacją 4 Tabela tolerancji Pamięć 4 inch SKF Group Slide 27

28 Ustawienie kół pasowych TMEB 2 Dane techniczne Odległość pomiarowa maks. 6 m Osadzenie na powierzchni roboczej koła Uchwyt magnetyczny SKF Group Slide 28

29 Podkładki regulacyjne Zestawy od 340 do 720 szt. Sprzedaż pojedynczych wymiarów SKF Group Slide 29

30 Cykl życia łożyska dosmarowywanie SKF Group Slide 30

31 Złe smarowanie jest przyczyną 36 % przedwczesnych uszkodzeń łożysk SKF Group Slide 31

32 Smarowanie Właściwy smar Odpowiednia ilość Prawidłowa metoda smarowania SKF Group Slide 32

33 Smarownice Ręczne (30-40 MPa) Ręczne z napędem elektrycznym Pompy smaru (na beczki kg) Licznik smaru SKF Group Slide 33

34 Smarowniczki automatyczne - jednopunktowe Czas pracy: 1-12 miesięcy Jednopunktowe LAGD (napęd gazowy) - Zakres temp st. C. - Objętości 60 i 125 ml Jednopunktowe LAGE (napęd elektryczny) - Zakres temp. (-10) 0 50 st. C - Objętości 125 i 250 ml SKF Group Slide 34

35 Smarowniczki automatyczne - wielopunktowe Wielopunktowe LAGD Ciśnienie max 40 atm. - Maks. długość przewodów 5 m - Ilość smarowanych pakt System diagnostyczny Wielopunktowe LAGD Ciśnienie max 150 atm. - Maks. długość przewodów 6 m - Ilość smarowanych pakt Zasilanie akumulator / 24 V DC / V AC SKF Group Slide 35

36 Cykl życia łożyska podstawowa diagnostyka SKF Group Slide 36

37 Termometry Termometry dotykowe -60 do 1400 st. C. Termometry laserowe do -60 do 1000 st. C. SKF Group Slide 37

38 TKTL 10 Zakres temp. -60 do 625 st. C. Zakres pola pomiarowego 16:1 Stały wsp. emisji = 0,95 SKF Group Slide 38

39 TKTL 20 Zakres temp. pomiar bezdotykowy -60 do 625 st. C. Zakres temp. pomiar dotykowy -64 do 900 st. C. Możliwość podłączenia specjalnej sondy pomiarowej (zakres do 1400 stc) Zakres pola pomiarowego 16:1 Regulowany wsp. emisji 0,1-1.0 SKF Group Slide 39

40 TKTL 30 Zakres temp. pomiar bezdotykowy -60 do 1000 st. C. Zakres temp. pomiar dotykowy - 64 do 900 st. C. Możliwość podłączenia specjalnej sondy pomiarowej (zakres st. C.) Zakres pola pomiarowego 50:1 Regulowany wsp. emisji 0,1-1.0 Dwupunktowy wskaźnik laserowy Możliwość wskazania temp. maksymalnej, minimalnej, średniej, różnicy poczerwień/sonda, funkcja skanowania SKF Group Slide 40

41 TKTI 10 kamera termowizyjna TKTI 10 SKF Group Slide 41

42 TKTI 20 kamery termowizyjna Dwa obiektywy podczerwieni oraz std. aparat fotograficzny Rozdzielczość matrycy 160x120, 3Mp aparat Zakres temp st. C. SKF Group Slide 42

43 TKTI 20 kamery termowizyjna Oprogramowanie do analizy i raportów SKF Group Slide 43

44 Stetoskop elektroniczny TMST 3 Dane techniczne Regulacja głośności Dwie sondy 70 i 220 mm Automatyczne wyłączanie Wskaźnik baterii Ergonomiczne słuchawki SKF Group Slide 44

45 Diagnostyka podstawowa Sonda do pomiaru natężenia hałasu Tachometr Lampa stroboskopowa Detektor wyładowań elektrycznych SKF Group Slide 45

46 Diagnostyka podstawowa Sonda ultradźwiękowa do kontroli szczelności Przyrząd do kontroli oleju Endoskop SKF Group Slide 46

47 Cykl życia łożyska demontaż SKF Group Slide 47

48 Seria TMMA EasyPull: ściągacze mechaniczne Dostępne w 3 wielkościach: TMMA 60 o sile ściągającej 60 kn TMMA 80 o sile ściągającej 80 kn TMMA 120 o sile ściągającej 120 kn SKF SKF Maintenance Products SKF Group Slide 48

49 Seria TMMA EasyPull: ściągacze hydrauliczne Dostępne w dwóch wielkościach: TMMA 75H o sile ściągającej 75 kn TMMA 100H o sile ściągającej 100 kn SKF SKF Maintenance Products SKF Group Slide 49

50 Zestaw ze ściągaczem hydraulicznym EasyPull Zestaw TMMA 100H/SET zawiera: TMMA 100H ściągacz hydrauliczny (z trzema przedłużkami i jedną końcówką) TMMS 160 trzyczęściową płytę ściągającą TMMX 350 worek ochronny Wytrzymałą metalową walizkę transportową SKF SKF Maintenance Products SKF Group Slide 50

51 Cechy charakterystyczne i korzyści: trzyczęściowa płyta ściągająca TMMS 160 Zapobiega przenoszeniu siły ściągającej przez pierścień zewnętrzny i elementy toczne Zapewnia równomierny rozkład siły ściągającej Pozwala ograniczyć siłę niezbędną do demontażu SKF SKF Maintenance Products SKF Group Slide 51

52 Cechy charakterystyczne i korzyści: worek ochronny TMMX 350 Wykonany z wytrzymałego, przezroczystego tworzywa, zapewniającego dobrą widoczność demontowanego elementu Zmniejsza ryzyko wypadku w razie pęknięcia demontowanego elementu lub uszkodzenia ściągacza SKF SKF Maintenance Products SKF Group Slide 52

53 Ściągacze standardowe serii TMMP Zakres pięciu ściągaczy o dwóch lub trzech ramionach Maksymalna rozpiętość od 65 do 300 mm Automatyczne centrowanie i ustawianie ramion ściągacza za pomocą stożka Mocne sprężyny ustalające położenie ramion dla łatwiejszej pracy Utwardzana, wysokiej jakości stal węglowa SKF SKF Maintenance Products SKF Group Slide 53

54 Ściągacze o odwracalnych ramionach serii TMMR F Ściąganie wewnętrzne i zewnętrzne Ściągacze do zastosowań w każdym warsztacie Samozaciskające się ramiona Specjalne podcięcie na wrzecionie zabezpiecza przed uszkodzeniem gwintu wrzeciona i ramion Tulejka sześciokątna na belce pozwala na obracanie łożyska podczas demontażu Zakres uchwytu od 23 do 350 mm Dostępne także jako kompletny zestaw na wsporniku SKF SKF Maintenance Products SKF Group Slide 54

55 Ściągacze mechaniczne serii TMMP do ciężkich zastosowań Ściągacze trzyramienne o maksymalnej sile ściągającej od 60 do 150 kn Pantograficzny system do ustawiania szerokości uchwytu, który przeciwdziała niewspółosiowości podczas pracy Szybka, efektywna i łatwa obsługa Czerniona, wysokiej jakości stal zabezpieczona przed korozją SKF SKF Maintenance Products SKF Group Slide 55

56 Ściągacze hydrauliczne serii TMHP do ciężkich zastosowań Ściągacze hydrauliczne o maksymalnej sile ściągającej 150, 300 lub 500 kn Pantograficzny system do właściwego rozłożenia sił ściągających i zmniejszenia ryzyka uszkodzenia łożyska lub wału Ekstremalne siły przykładane w łatwy sposób (samocentrowanie, rękojeść do podnoszenia i śruba oczkowa) Połączenie wrzeciona i cylindra hydraulicznego umożliwia łatwą regulację długości roboczej Mogą być dostarczone z pompą hydrauliczną TMJL 100 (lub bez pompy) SKF SKF Maintenance Products SKF Group Slide 56

57 Ściągacz hydrauliczny zestaw TMHP 10E Duża siła ściągająca 100 kn powoduje, że ściągacz nadaje się do różnorodnych prac Trzy różne rozmiary ramion, o maksymalnej długości efektywnej 200 mm System samozaciskania się ramion minimalizuje ryzyko ześlizgnięcia się ściągacza Wrzeciono hydrauliczne umożliwia bezwysiłkową pracę Wrzeciono hydrauliczne jest wyposażone w zawór bezpieczeństwa, który zmniejsza ryzyko przeciążenia ściągacza Duży skok wrzeciona hydr. 80 mm SKF SKF Maintenance Products SKF Group Slide 57

58 Ściągacze specjalne serii TMBS E Ramiona przedłużające ściągacza TMBS 100E i TMBS 150E pozwalają szybko i łatwo dostosować ściągacz do wymaganego zasięgu Maksymalny zasięg 825 mm i maksymalna średnica wału 150 mm umożliwiają stosowanie ściągaczy serii TMBS E w wielu aplikacjach Wrzeciono hydrauliczne jest wyposażone w zawór bezpieczeństwa, który zmniejsza ryzyko przeciążenia ściągacza, poprzez ograniczenie siły do 100 kn Końcówka centrująca ze sprężyną łatwe środkowanie ściągacza na wale Duży skok wrzeciona hydraulicznego 80 mm Elementy przedłużające wrzeciona hydraulicznego SKF SKF Maintenance Products SKF Group Slide 58

59 Ściągacz hydrauliczny zestaw TMHP 110E Połączenie ściągacza szczękowego i ściąg. serii TMBS Duża siła ściągająca 100 kn Wrzeciono hydrauliczne Ściągacz szczękowy zawiera dwa różne komplety ramion o maksymalnym zasięgu 120 mm Ściągacz szczękowy może zostać zmontowany jako trzy- lub dwuramienny Mocny zacisk ściągacza serii TMBS za pierścień wewnętrzny łożyska zmniejsza siłę wymaganą do zdjęcia łożyska Ramiona przedłużające ściągacza TMBS pozwalają uzyskać zasięg 255 mm SKF SKF Maintenance Products SKF Group Slide 59

60 Ściągacz TMMD 100 Nowa konstrukcja uchwytów pazurkowych: Lepsze dopasowanie do łożyska Większa wytrzymałość Zakres średnic wału mm Wytrzymalsze ramiona Sprężyna łącząca elementy ramienia ułatwiająca wkładanie ramion do łożyska Głowica sześciokątna z kołkiem zapobiegającym ślizganiu Uproszczona identyfikacja (Tylko do łożysk kulkowych zwykłych) SKF Group Slide 60

61 Ściągacz TMBP 20E Do demontażu łożysk kulkowych zwykłych ze ślepych opraw: 6 zestawów adaptorów, dzięki czemu można demontować łożyska kulkowe w szerokim zakresie Nowe adaptory mają większą wytrzymałość Kołnierz zabezpieczający na wrzecionie ułatwia pracę (zapobiega ześlizgiwaniu się klucza) Specjalna końcówka robocza wrzeciona minimalizuje ryzyko uszkodzenia wału i poprawia stabilność ściągacza Końcówka robocza z funkcją samozabezpieczenia SKF Group Slide 61

62 Ściągacz TMBP 20E SKF Group Slide 62

63 Ściągacz wewnętrzny do łożysk TMIP Końcówka robocza Pręt Masa udarowa Odbojnik Rękojeść Pazurek Ramię Pierścień uchwytu SKF Group Slide 63

64 Demontaż łożyska za pomocą ściągacza TMIP 1. Zdemontuj wał 2. Dobierz odpowiednią końcówkę roboczą 3. Nakręć końcówkę na pręt z masą przesuwną 4. Wsuń końcówkę roboczą poza pierścień wewnętrzny łożyska odciągając jednocześnie do siebie czerwony pierścień uchwytu 5. Zwolnij czerwony pierścień tak, aby pazurki ściągacza zaczepiły za pierścień wewnętrzny łożyska 6. Energicznie pobijaj masą udarową do siebie aż do zdemontowania łożyska SKF Group Slide 64

65 SKF zestaw TMMK Zestaw przystosowany do: Montażu łożysk o średnicy otworu mm Demontażu łożysk kulkowych o średnicy otworu mm z: Wałów Opraw Ślepych opraw SKF Group Slide 65

66 Metoda wtrysku olejowego SKF SKF SKF Maintenance Products SKF Group Slide 66

67 Metoda wtrysku olejowego SKF wały cylindryczne Zasada pracy Przygotowanie Sposób działania SKF Group Slide 67

68 Metoda wtrysku olejowego SKF wały stożkowe Zasada pracy Przygotowanie Sposób działania SKF Group Slide 68

69 Metody na gorąco Nagrzewnice serii EAZ Pierścienie grzewcze TMBR SKF Group Slide 69

70 Wsparcie techniczne SKF Slide 70 Training Mech Tools SKF MaPro SKF Group Slide 70

71 Wsparcie techniczne Katalog online narzędzi i smarów SKF LubeSelect program SKF DialSet Program SKF Lubrication Planner SKF Group Slide 71

72 SKF Group Slide 72 Dziękuję
