1 1 SPIS ZAWARTOŚCI OPRACOWANIA SPIS ZAWARTOŚCI OPRACOWANIA... 1 I. OPIS TECHNICZNY Dane do projektu Układ projektu Warunki hydrologiczne i posadowienie budynku Przedmiot opracowania Opis konstrukcji budynku Charakterystyka obiektu Układ statyczny budynku projektowanego Elementy konstrukcyjne Dach Stropy i wieńce Podciągi w budynku Ściany Nadproża w budynku Schody Ławy fundamentowe UWAGI SPECJALNE dot. wykonania fundamentów:... 6 II. SPIS OBCIĄŻEŃ I POZYCJI OBLICZENIOWYCH... 8 III. ZESTAWIENIE RYSUNKÓW...12

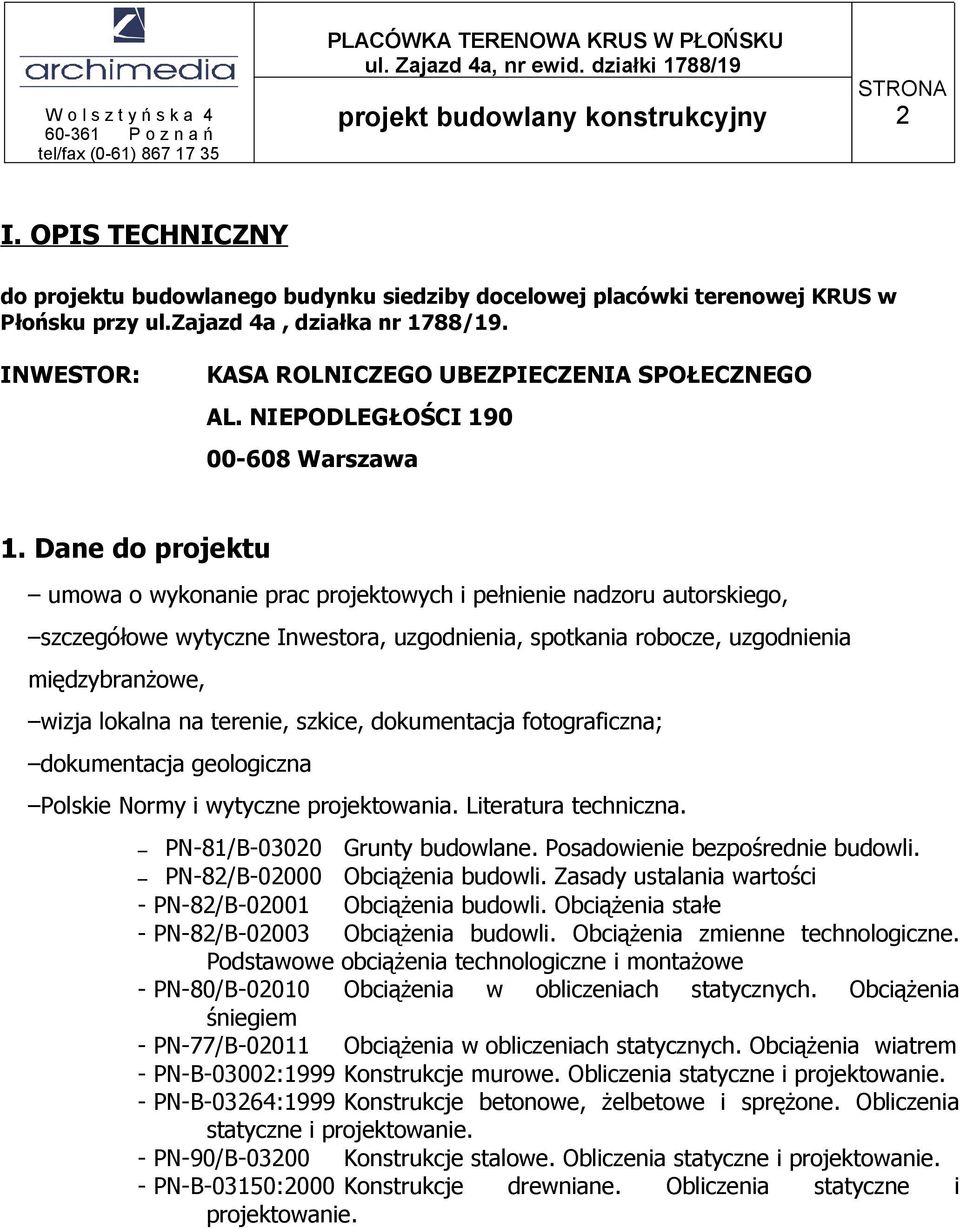

2 2 I. OPIS TECHNICZNY do projektu budowlanego budynku siedziby docelowej placówki terenowej KRUS w Płońsku przy ul.zajazd 4a, działka nr 1788/19. INWESTOR: KASA ROLNICZEGO UBEZPIECZENIA SPOŁECZNEGO AL. NIEPODLEGŁOŚCI Warszawa 1. Dane do projektu umowa o wykonanie prac projektowych i pełnienie nadzoru autorskiego, szczegółowe wytyczne Inwestora, uzgodnienia, spotkania robocze, uzgodnienia międzybranżowe, wizja lokalna na terenie, szkice, dokumentacja fotograficzna; dokumentacja geologiczna Polskie Normy i wytyczne projektowania. Literatura techniczna. PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. PN-82/B Obciążenia budowli. Zasady ustalania wartości - PN-82/B Obciążenia budowli. Obciążenia stałe - PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe - PN-80/B Obciążenia w obliczeniach statycznych. Obciążenia śniegiem - PN-77/B Obciążenia w obliczeniach statycznych. Obciążenia wiatrem - PN-B-03002:1999 Konstrukcje murowe. Obliczenia statyczne i projektowanie. - PN-B-03264:1999 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. - PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. - PN-B-03150:2000 Konstrukcje drewniane. Obliczenia statyczne i projektowanie.

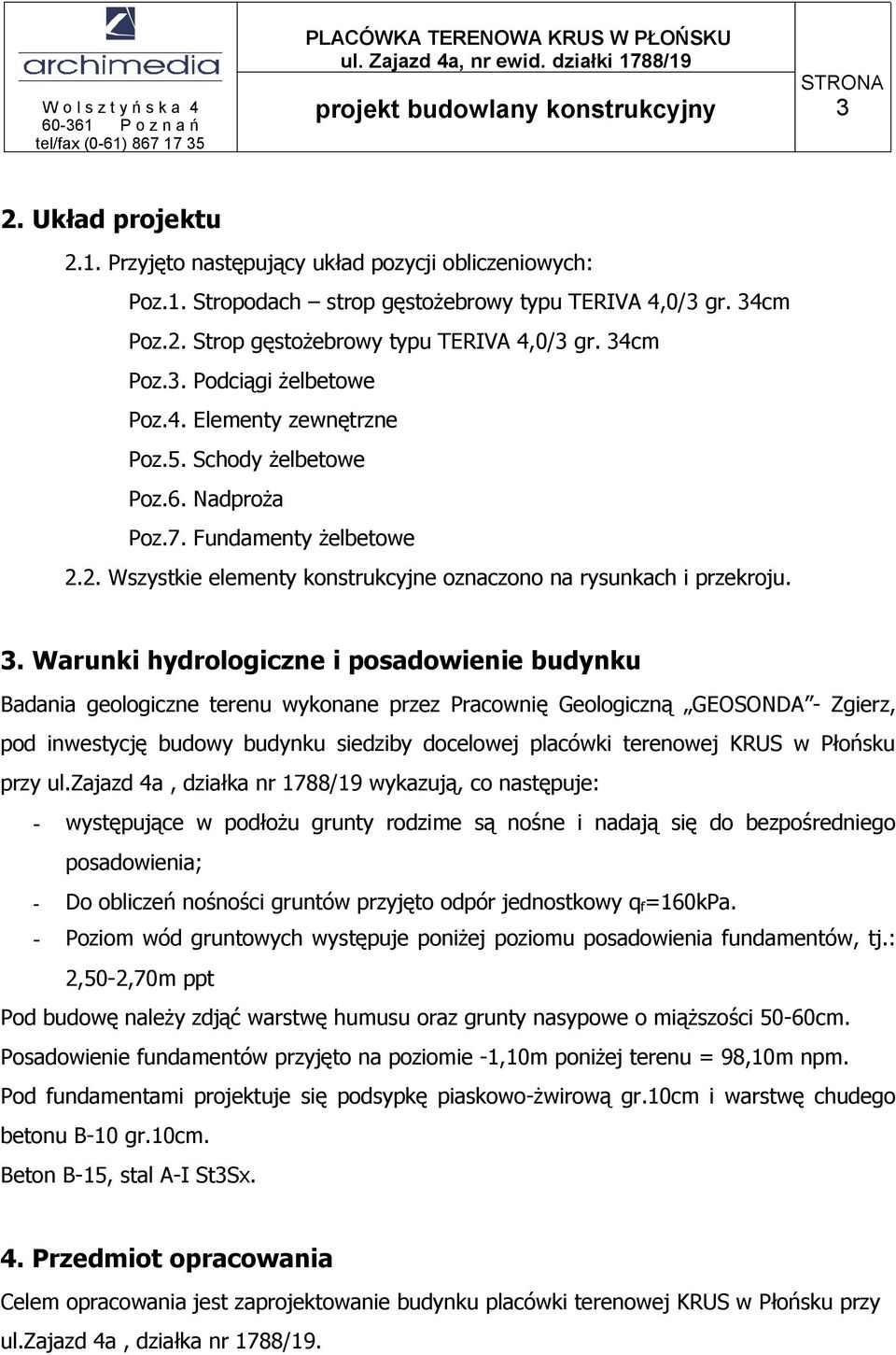

3 3 2. Układ projektu 2.1. Przyjęto następujący układ pozycji obliczeniowych: Poz.1. Stropodach strop gęstożebrowy typu TERIVA 4,0/3 gr. 34cm Poz.2. Strop gęstożebrowy typu TERIVA 4,0/3 gr. 34cm Poz.3. Podciągi żelbetowe Poz.4. Elementy zewnętrzne Poz.5. Schody żelbetowe Poz.6. Nadproża Poz.7. Fundamenty żelbetowe 2.2. Wszystkie elementy konstrukcyjne oznaczono na rysunkach i przekroju. 3. Warunki hydrologiczne i posadowienie budynku Badania geologiczne terenu wykonane przez Pracownię Geologiczną GEOSONDA - Zgierz, pod inwestycję budowy budynku siedziby docelowej placówki terenowej KRUS w Płońsku przy ul.zajazd 4a, działka nr 1788/19 wykazują, co następuje: - występujące w podłożu grunty rodzime są nośne i nadają się do bezpośredniego posadowienia; - Do obliczeń nośności gruntów przyjęto odpór jednostkowy q f =160kPa. - Poziom wód gruntowych występuje poniżej poziomu posadowienia fundamentów, tj.: 2,50-2,70m ppt Pod budowę należy zdjąć warstwę humusu oraz grunty nasypowe o miąższości 50-60cm. Posadowienie fundamentów przyjęto na poziomie -1,10m poniżej terenu = 98,10m npm. Pod fundamentami projektuje się podsypkę piaskowo-żwirową gr.10cm i warstwę chudego betonu B-10 gr.10cm. Beton B-15, stal A-I St3Sx. 4. Przedmiot opracowania Celem opracowania jest zaprojektowanie budynku placówki terenowej KRUS w Płońsku przy ul.zajazd 4a, działka nr 1788/19.

4 4 5. Opis konstrukcji budynku 5.1. Charakterystyka obiektu Bryła budynku projektowanego składa się z 2 kondygnacji nadziemnych, bez podpiwniczenia. Budynek o wymiarach zewnętrznych: 27,20mx14,53m, przekryty dachem płaskim o spadku 4% Układ statyczny budynku projektowanego Układ statyczny budynku jest tradycyjny, tzn. elementami głównymi nośnymi są ściany murowane gr.24cm posadowione na żelbetowych ławach fundamentowych. Stropy zaprojektowano jako gęstożebrowe typu TERIVA 4,0/3 o grubości konstrukcyjnej 34cm. Stropodach projektuje się również w konstrukcji stropu TERIVA 4,0/3, na którym uzyskano spadek 4% poprzez wysypanie keramzytu. Sztywność przestrzenną budynku uzyskuje się przez układ stropów gęstożebrowych, żelbetową klatkę schodową oraz wieńce żelbetowe Elementy konstrukcyjne Dach Konstrukcję stropodachu budynku o nachyleniu 4% projektuje się ze stropu gęstożebrowego typu TERIVA 4,0/3. Na stropie dla uzyskania spadku projektuje się ułożyć warstwę keramzytu. Projektuje się następujące warstwy (od góry): 2x papa termozgrzewalna warstwa wyrównawcza wylewka cementowa gr. 5 cm warstwa spadkowa 4% keramzyt termoizolacja styropian FS20 gr. 20cm paroizolacja - folia PE strop gęstożebrowy typu TERIVA 4,0/3 gr. 34 cm tynk gipsowy

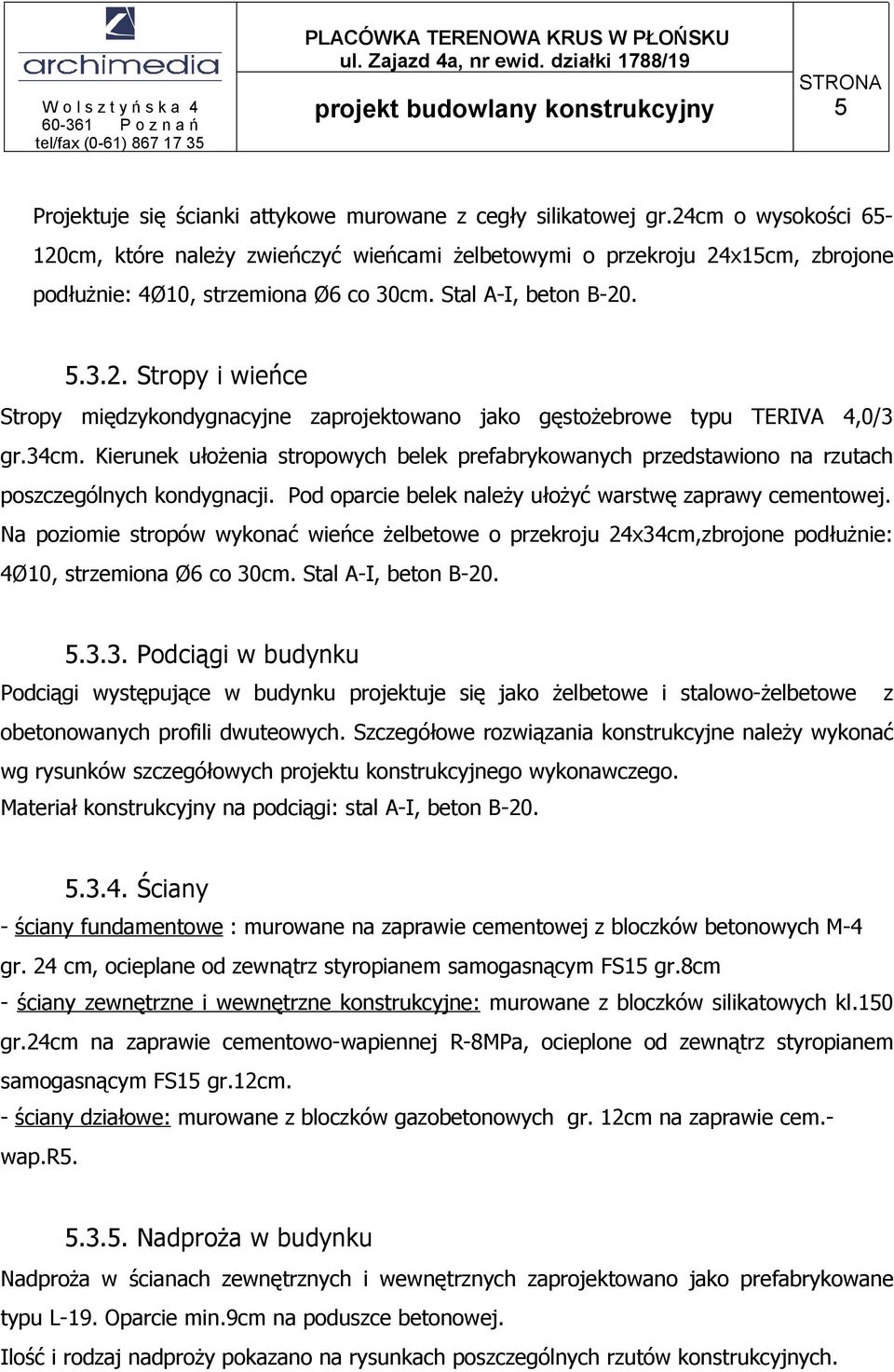

5 5 Projektuje się ścianki attykowe murowane z cegły silikatowej gr.24cm o wysokości cm, które należy zwieńczyć wieńcami żelbetowymi o przekroju 24x15cm, zbrojone podłużnie: 4Ø10, strzemiona Ø6 co 30cm. Stal A-I, beton B Stropy i wieńce Stropy międzykondygnacyjne zaprojektowano jako gęstożebrowe typu TERIVA 4,0/3 gr.34cm. Kierunek ułożenia stropowych belek prefabrykowanych przedstawiono na rzutach poszczególnych kondygnacji. Pod oparcie belek należy ułożyć warstwę zaprawy cementowej. Na poziomie stropów wykonać wieńce żelbetowe o przekroju 24x34cm,zbrojone podłużnie: 4Ø10, strzemiona Ø6 co 30cm. Stal A-I, beton B Podciągi w budynku Podciągi występujące w budynku projektuje się jako żelbetowe i stalowo-żelbetowe z obetonowanych profili dwuteowych. Szczegółowe rozwiązania konstrukcyjne należy wykonać wg rysunków szczegółowych projektu konstrukcyjnego wykonawczego. Materiał konstrukcyjny na podciągi: stal A-I, beton B Ściany - ściany fundamentowe : murowane na zaprawie cementowej z bloczków betonowych M-4 gr. 24 cm, ocieplane od zewnątrz styropianem samogasnącym FS15 gr.8cm - ściany zewnętrzne i wewnętrzne konstrukcyjne: murowane z bloczków silikatowych kl.150 gr.24cm na zaprawie cementowo-wapiennej R-8MPa, ocieplone od zewnątrz styropianem samogasnącym FS15 gr.12cm. - ściany działowe: murowane z bloczków gazobetonowych gr. 12cm na zaprawie cem.- wap.r Nadproża w budynku Nadproża w ścianach zewnętrznych i wewnętrznych zaprojektowano jako prefabrykowane typu L-19. Oparcie min.9cm na poduszce betonowej. Ilość i rodzaj nadproży pokazano na rysunkach poszczególnych rzutów konstrukcyjnych.

6 6 W budynku projektuje się również nadproża żelbetowe wylewane na budowie. Szczegółowe rozwiązanie konstrukcyjne wg rysunków szczegółowych projektu wykonawczego Schody Schody wewnętrzne projektuje się jako żelbetowe, płytowe, wylewane na budowie. Płyta biegowa grubości 15cm, oparta na ukrytej belce spocznikowej gr.15cm wspartej na murach konstrukcyjnych poprzecznych klatki schodowej. Schody zewnętrzne projektuje się jako żelbetowe na gruncie. Płyta gr.12cm Ławy fundamentowe. Ławy fundamentowe w budynku zaprojektowano jako żelbetowe wylewane na mokro. Beton konstrukcyjny B-15MPa, stal A-I St3SX. Ławy fundamentowe posadowione na poziomie: 1,10m poniżej poziomu parteru =98,10 m npm. Pod ławy i stopy fundamentowe wykonać warstwę chudego betonu B-10 gr.10cm oraz podsypkę piaskowo-żwirową gr.10cm. Wysokość ław fundamentowych: h=40cm. Wymiary i zbrojenie fundamentów wg rysunków szczegółowych projektu wykonawczego. 6. UWAGI SPECJALNE dot. wykonania fundamentów: 1. Wykopy pod fundamenty powinny być wykonane w ten sposób, aby nie nastąpiło naruszenie naturalnej struktury gruntu poniżej spodu fundamentów. 2. Przy wykonywaniu wykopów fundamentowych za pomocą maszyn należy na dnie wykopu zostawić w gruntach sypkich warstwę gruntu o gr.0,2-0,3m, w gruntach spoistych o gr.0,5m poniżej przewidywanego poziomu posadowienia, ze względu na możliwość rozluźnienia gruntu przez maszyny. Dalsze roboty ziemne należy wykonywać ręcznie. 3. Wyrównanie, względnie podnoszenie poziomu dna wykopu przez podsypywanie gruntem miejscowym jest niedopuszczalne. 4. Dno wykopów należy chronić przed zalaniem wodami powierzchniowymi i gruntowymi.

7 7 5. W przypadku zalania dna wykopu wodami powierzchniowymi lub gruntowymi należy przede wszystkim usunąć wodę, a następnie zbadać, czy nie nastąpiło przy tym naruszenie naturalnej struktury gruntu w podłożu. Rozluźnioną górną warstwę gruntu należy usunąć, zastępując ją do poziomu posadowienia chudym betonem, lub innym odpowiednim materiałem, jak np. zagęszczonym piaskiem gruboziarnistym, pospółką, żwirem. 6. Przy istnieniu na dnie wykopu w poziomie posadowienia gruntów spoistych, a szczególnie gruntów pylastych oraz gruntów łatwo rozmakających, należy bezpośrednio po wykonaniu wykopów pokryć dno wykopu warstwą chudego betonu o gr.10cm. 7. Podczas wykonywania wykopów w warunkach zimowych należy ochronić podłoże gruntowe od przemarzania. 8. Przed nastaniem mrozów fundamenty powinny być zasypane do odpowiedniej wysokości gruntem lub ochronione w inny sposób tak, aby nie nastąpiło zjawisko spęcznienia gruntów pod fundamentami. Poznań, październik 2007r. Projektant: inż.bud. Wiesław Janus

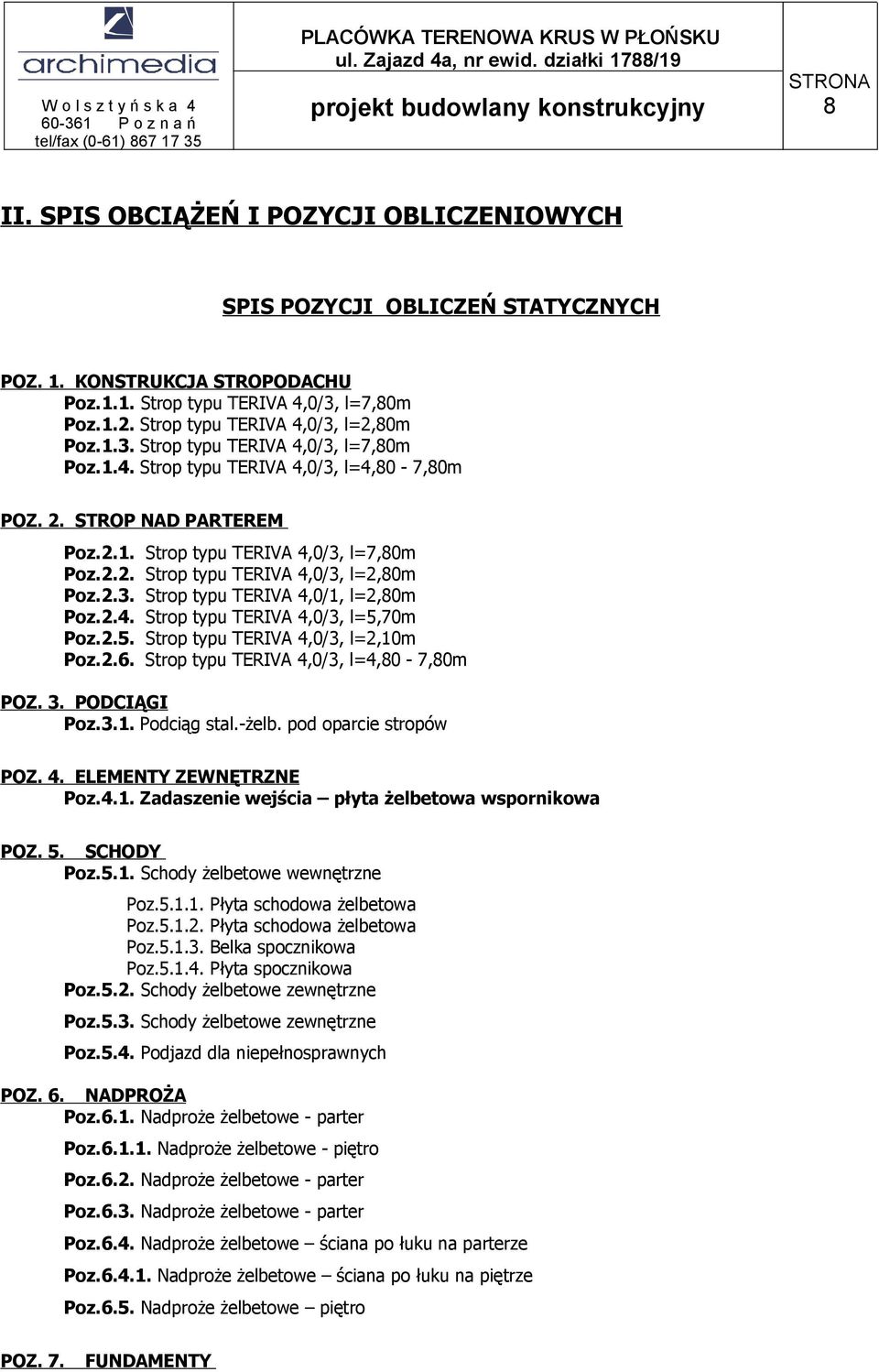

8 8 II. SPIS OBCIĄŻEŃ I POZYCJI OBLICZENIOWYCH SPIS POZYCJI OBLICZEŃ STATYCZNYCH POZ. 1. KONSTRUKCJA STROPODACHU Poz.1.1. Strop typu TERIVA 4,0/3, l=7,80m Poz.1.2. Strop typu TERIVA 4,0/3, l=2,80m Poz.1.3. Strop typu TERIVA 4,0/3, l=7,80m Poz.1.4. Strop typu TERIVA 4,0/3, l=4,80-7,80m POZ. 2. STROP NAD PARTEREM Poz.2.1. Strop typu TERIVA 4,0/3, l=7,80m Poz.2.2. Strop typu TERIVA 4,0/3, l=2,80m Poz.2.3. Strop typu TERIVA 4,0/1, l=2,80m Poz.2.4. Strop typu TERIVA 4,0/3, l=5,70m Poz.2.5. Strop typu TERIVA 4,0/3, l=2,10m Poz.2.6. Strop typu TERIVA 4,0/3, l=4,80-7,80m POZ. 3. PODCIĄGI Poz.3.1. Podciąg stal.-żelb. pod oparcie stropów POZ. 4. ELEMENTY ZEWNĘTRZNE Poz.4.1. Zadaszenie wejścia płyta żelbetowa wspornikowa POZ. 5. SCHODY Poz.5.1. Schody żelbetowe wewnętrzne Poz Płyta schodowa żelbetowa Poz Płyta schodowa żelbetowa Poz Belka spocznikowa Poz Płyta spocznikowa Poz.5.2. Schody żelbetowe zewnętrzne Poz.5.3. Schody żelbetowe zewnętrzne Poz.5.4. Podjazd dla niepełnosprawnych POZ. 6. NADPROŻA Poz.6.1. Nadproże żelbetowe - parter Poz Nadproże żelbetowe - piętro Poz.6.2. Nadproże żelbetowe - parter Poz.6.3. Nadproże żelbetowe - parter Poz.6.4. Nadproże żelbetowe ściana po łuku na parterze Poz Nadproże żelbetowe ściana po łuku na piętrze Poz.6.5. Nadproże żelbetowe piętro POZ. 7. FUNDAMENTY

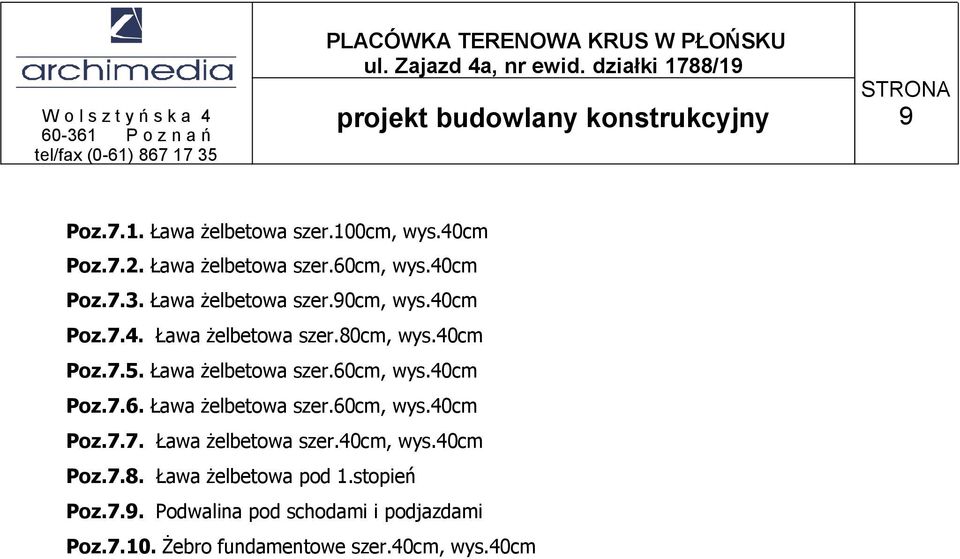

9 9 Poz.7.1. Ława żelbetowa szer.100cm, wys.40cm Poz.7.2. Ława żelbetowa szer.60cm, wys.40cm Poz.7.3. Ława żelbetowa szer.90cm, wys.40cm Poz.7.4. Ława żelbetowa szer.80cm, wys.40cm Poz.7.5. Ława żelbetowa szer.60cm, wys.40cm Poz.7.6. Ława żelbetowa szer.60cm, wys.40cm Poz.7.7. Ława żelbetowa szer.40cm, wys.40cm Poz.7.8. Ława żelbetowa pod 1.stopień Poz.7.9. Podwalina pod schodami i podjazdami Poz Żebro fundamentowe szer.40cm, wys.40cm

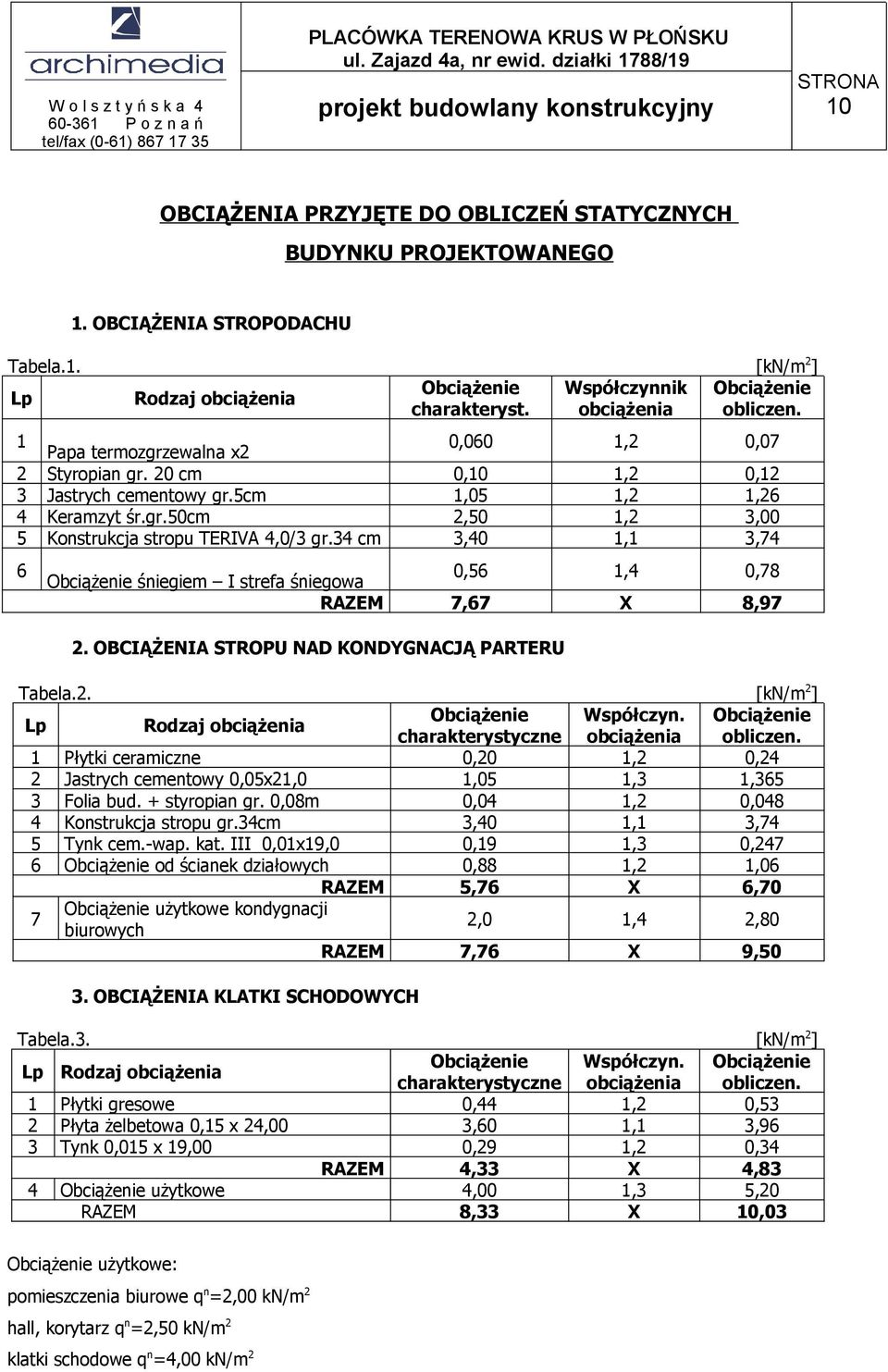

10 10 OBCIĄŻENIA PRZYJĘTE DO OBLICZEŃ STATYCZNYCH BUDYNKU PROJEKTOWANEGO 1. OBCIĄŻENIA STROPODACHU Tabela.1. [kn/m 2 ] Lp Rodzaj obciążenia Obciążenie Współczynnik Obciążenie charakteryst. obciążenia obliczen. 1 Papa termozgrzewalna x2 0,060 1,2 0,07 2 Styropian gr. 20 cm 0,10 1,2 0,12 3 Jastrych cementowy gr.5cm 1,05 1,2 1,26 4 Keramzyt śr.gr.50cm 2,50 1,2 3,00 5 Konstrukcja stropu TERIVA 4,0/3 gr.34 cm 3,40 1,1 3,74 6 Obciążenie śniegiem I strefa śniegowa 0,56 1,4 0,78 RAZEM 7,67 X 8,97 2. OBCIĄŻENIA STROPU NAD KONDYGNACJĄ PARTERU Tabela.2. [kn/m 2 ] Lp Rodzaj obciążenia Obciążenie Współczyn. Obciążenie charakterystyczne obciążenia obliczen. 1 Płytki ceramiczne 0,20 1,2 0,24 2 Jastrych cementowy 0,05x21,0 1,05 1,3 1,365 3 Folia bud. + styropian gr. 0,08m 0,04 1,2 0,048 4 Konstrukcja stropu gr.34cm 3,40 1,1 3,74 5 Tynk cem.-wap. kat. III 0,01x19,0 0,19 1,3 0,247 6 Obciążenie od ścianek działowych 0,88 1,2 1,06 RAZEM 5,76 X 6,70 7 Obciążenie użytkowe kondygnacji biurowych 2,0 1,4 2,80 RAZEM 7,76 X 9,50 3. OBCIĄŻENIA KLATKI SCHODOWYCH Tabela.3. [kn/m 2 ] Lp Rodzaj obciążenia Obciążenie Współczyn. Obciążenie charakterystyczne obciążenia obliczen. 1 Płytki gresowe 0,44 1,2 0,53 2 Płyta żelbetowa 0,15 x 24,00 3,60 1,1 3,96 3 Tynk 0,015 x 19,00 0,29 1,2 0,34 RAZEM 4,33 X 4,83 4 Obciążenie użytkowe 4,00 1,3 5,20 RAZEM 8,33 X 10,03 Obciążenie użytkowe: pomieszczenia biurowe q n =2,00 kn/m 2 hall, korytarz q n =2,50 kn/m 2 klatki schodowe q n =4,00 kn/m 2

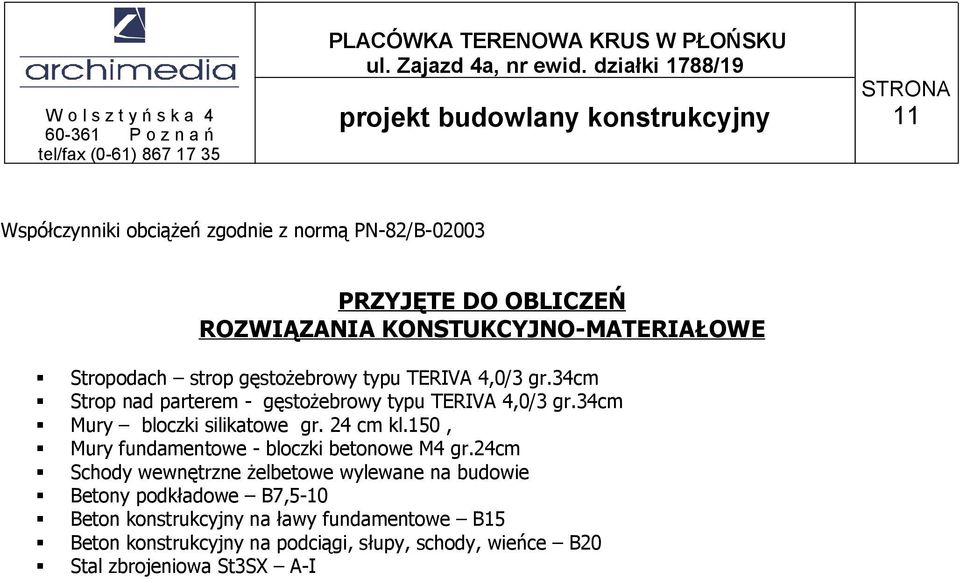

11 11 Współczynniki obciążeń zgodnie z normą PN-82/B PRZYJĘTE DO OBLICZEŃ ROZWIĄZANIA KONSTUKCYJNO-MATERIAŁOWE Stropodach strop gęstożebrowy typu TERIVA 4,0/3 gr.34cm Strop nad parterem - gęstożebrowy typu TERIVA 4,0/3 gr.34cm Mury bloczki silikatowe gr. 24 cm kl.150, Mury fundamentowe - bloczki betonowe M4 gr.24cm Schody wewnętrzne żelbetowe wylewane na budowie Betony podkładowe B7,5-10 Beton konstrukcyjny na ławy fundamentowe B15 Beton konstrukcyjny na podciągi, słupy, schody, wieńce B20 Stal zbrojeniowa St3SX A-I

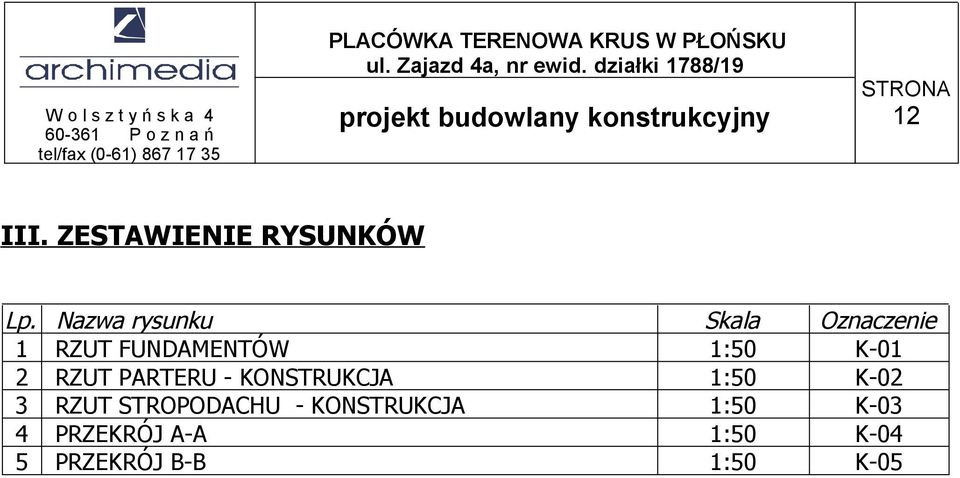

12 12 III. ZESTAWIENIE RYSUNKÓW Lp. Nazwa rysunku Skala Oznaczenie 1 RZUT FUNDAMENTÓW 1:50 K-01 2 RZUT PARTERU - KONSTRUKCJA 1:50 K-02 3 RZUT STROPODACHU - KONSTRUKCJA 1:50 K-03 4 PRZEKRÓJ A-A 1:50 K-04 5 PRZEKRÓJ B-B 1:50 K-05
