1 Wydanie 01/2013 AktuAlności TECHNICZNE Wskazówki techniczne dotyczące układania płytek wielkoformatowych Materiały budowlane dla fachowców

2 Układanie materiałów specjalnych Płytki wielkoformatowe oraz płytki z żywicy syntetycznej Płytki wielkoformatowe stają się coraz modniejsze i są coraz częściej stosowane nie tylko w mieszkaniach prywatnych, ale również w obiektach użyteczności publicznej, takich jak salony samochodowe, centra handlowe czy dworce. Trend ten stawia przed środowiskiem płytkarzy wysokie wymagania techniczne, jak i pod kątem obróbki. Wykonywanie okładziny na cienkowarstwowych zaprawach klejowych bez uprzedniego przygotowania podłoża (poprzez szpachlowanie lub zastosowanie mas samopoziomujących) może stać się problematyczne nawet wówczas, gdy podłoże spełnia wymagania pod kątem tolerancji wymiarów. Spełnienie dotychczasowych wymagań z reguły jest niewystarczające, aby wykonać równą okładzinę z płytek wielkoformatowych. Dlatego też przy wycenie prac należy uwzględnić te dodatkowe nakłady. Do wyrównywania powierzchni podłogowych zalecamy zaprawy samopoziomujące BOTAMENT M 50 oraz M 51, charakteryzujące się optymalnymi właściwościami rozpływu. W przypadku powierzchni ścian doskonale sprawdza się masa szpachlowa BOTAMENT M 100, która może być okładana ceramiką już po dwóch godzinach od nałożenia. Do ostatecznego wykonania podłogowej okładziny ceramicznej zalecamy multifunkcjonalną zaprawę klejową MULTISTONE lub BOTAMENT M 29 HP. Z uwagi na wysokie wymagania pod kątem stabilności, do wykonywania okładzin ściennych zalecamy klej do płytek o szerokim zakresie zastosowania MULTILIGHT, w jego stabilnej konsystencji zaprawy cienkowarstwowej. Z zasady, przy układaniu płytek wielkoformatowych, na spodnią część płytki należy nanieść cienką warstwę kontaktową zaprawy klejowej. Naprężenia w okładzinie Naprężenia występujące w okładzinie są najczęstszą przyczyną szkód występujących przy układaniu płytek. Okładzina z płytek wielkoformatowych jest szczególnie podatna na uszkodzenia powstałe na skutek naprężeń. Aby zminimalizować ryzyko powstania ww. szkód, należy: wykonać odpowiednio grube łoże klejowe zapewniające jak największą powierzchnię styku zaprawy z płytką (tzw. metoda kombinowana) ściśle przestrzegać czasu dojrzewania oraz faz podgrzewania podkładów podłogowych oraz okładzin ceramicznych okładziny zewnętrze wykonywać z płytek w jasnych kolorach przy dużych frontach okien należy rozważyć dodatkowe zastosowanie systemu kompensującego naprężenia. Płytki z żywic syntetycznych Również płytki z żywic syntetycznych stają się coraz bardziej popularne. Optycznie niezwykle atrakcyjne, jednak pod kątem układania nie są zupełnie bezproblemowe. Wiele płytek na bazie żywic syntetycznych posiada tendencję do odkształcania się podczas wykonywania okładziny. Przy wykonywaniu tak wymagających prac sprawdziła się już multifunkcjonalna zaprawa do płytek ceramicznych oraz kamienia naturalnego MILTISTONE. Dr. Oliver Wowra Kierownik Działu Technicznego

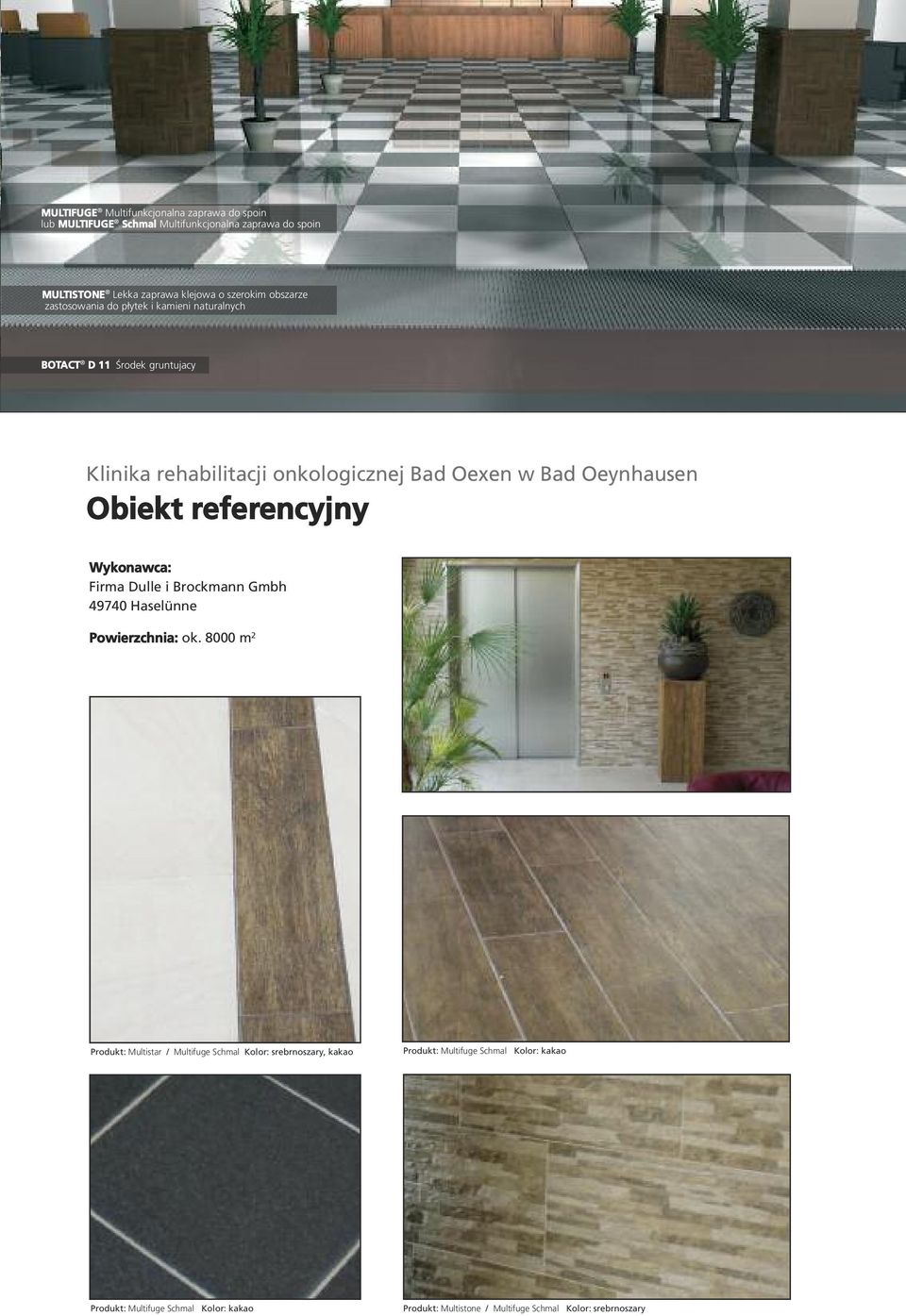

3 MULTIFUGE Multifunkcjonalna zaprawa do spoin lub MULTIFUGE Schmal Multifunkcjonalna zaprawa do spoin MULTISTONE Lekka zaprawa klejowa o szerokim obszarze zastosowania do płytek i kamieni naturalnych BOTACT D 11 Środek gruntujacy Klinika rehabilitacji onkologicznej Bad Oexen w Bad Oeynhausen Obiekt referencyjny Wykonawca: Firma Dulle i Brockmann Gmbh Haselünne Powierzchnia: ok m 2 Produkt: Multistar / Multifuge Schmal Kolor: srebrnoszary, kakao Produkt: Multifuge Schmal Kolor: kakao Produkt: Multifuge Schmal Kolor: kakao Produkt: Multistone / Multifuge Schmal Kolor: srebrnoszary

4 Wskazówki układania płytek wielkoformatowych Pytanie Nasze zalecenia Zalecane produkty Od jakich wymiarów płytek określamy je jako wielkoformatowe? Jaką maksymalną wilgotność może mieć podkład podłogowy? Wszystkie płytki, których powierzchnia jest większa niż 0,10 m2 (33 x 33 cm) można określić jako wielkoformatowe. Wilgotność jastrychu cementowego nie powinna przekraczać 2,0%. W przypadku jastrychu anhydrytowego wielkość ta wynosi odpowiednio 0,5% w przypadku podłogi nieogrzewanej oraz 0,3% w przypadku ogrzewanej powierzchni podłogowej. Na co zwrócić uwagę przy układaniu płytek wielkoformatowych? Zaleca się, aby w płytki o powierzchni większej niż 0,10 m 2 (33 x 33 cm) układać tzw. metodą kombinowaną (Buttering-Floating). Należy zwrócić uwagę na wymiar pacy o odpowiednio dużym zębie. W przypadku płytek o powierzchni większej niż 0,25 m 2 szpachlowanie spodniej powierzchni w celu zwiększenia przyczepności jest wręcz wymagane. W przypadku okładzin z przewiązaniem płytek (o nieciągłych i/lub łamanych spoinach) w celu redukcji naprężeń należałoby zastosować system kompensujący. W przypadku okładzin z płytek wielkoformatowych minimalna szerokość spoiny powinna wynosić 3 mm. Przy ogrzewanych powierzchniach podłogowych oraz przy bezpośrednim nasłonecznieniu okładzinę należy zdylatować nie rzadziej niż co 5 m. Kiedy można przystąpić do spoinowania? Z uwagi na niewielki udział spoin w całkowitej powierzchni okładziny, czas wiązania łoża klejowego może ulec wydłużeniu. Dlatego też przerwę roboczą przed spoinowaniem należy zaplanować na minimum dwa dni. Jeżeli konieczny jest szybszy postęp prac, należy zastosować zaprawę klejową szybkowiążącą. MULTIFUGE MULTIFUGE Schmal Płytki o wymiarach 50 x 50 cm maja być ułożone na suchym jastrychu. Czy takie rozwiązanie jest dopuszczalne? Producenci suchych jastrychów oraz podkładów na dystansach przy płytkach przekraczających wymiary 33 x 33 cm zalecają z reguły zastosowanie systemów kompensujących naprężenia. Należy zwrócić szczególną uwagę na zalecenia producenta podkładu podłogowego. BOTAMENT AE BOTAMENT TE Istniejący jastrych jest nierówny. Z uwagi na zwiększone wymagania pod katem równości może się zdarzyć, iż wystąpi konieczność niwelacji podłoża, mimo że mieści się ono w granicach powszechnie dopuszczanych tolerancji. Należy na to zwrócić uwagę podczas wstępnej wyceny prac. BOTAMENT M 50 BOTAMENT M 51

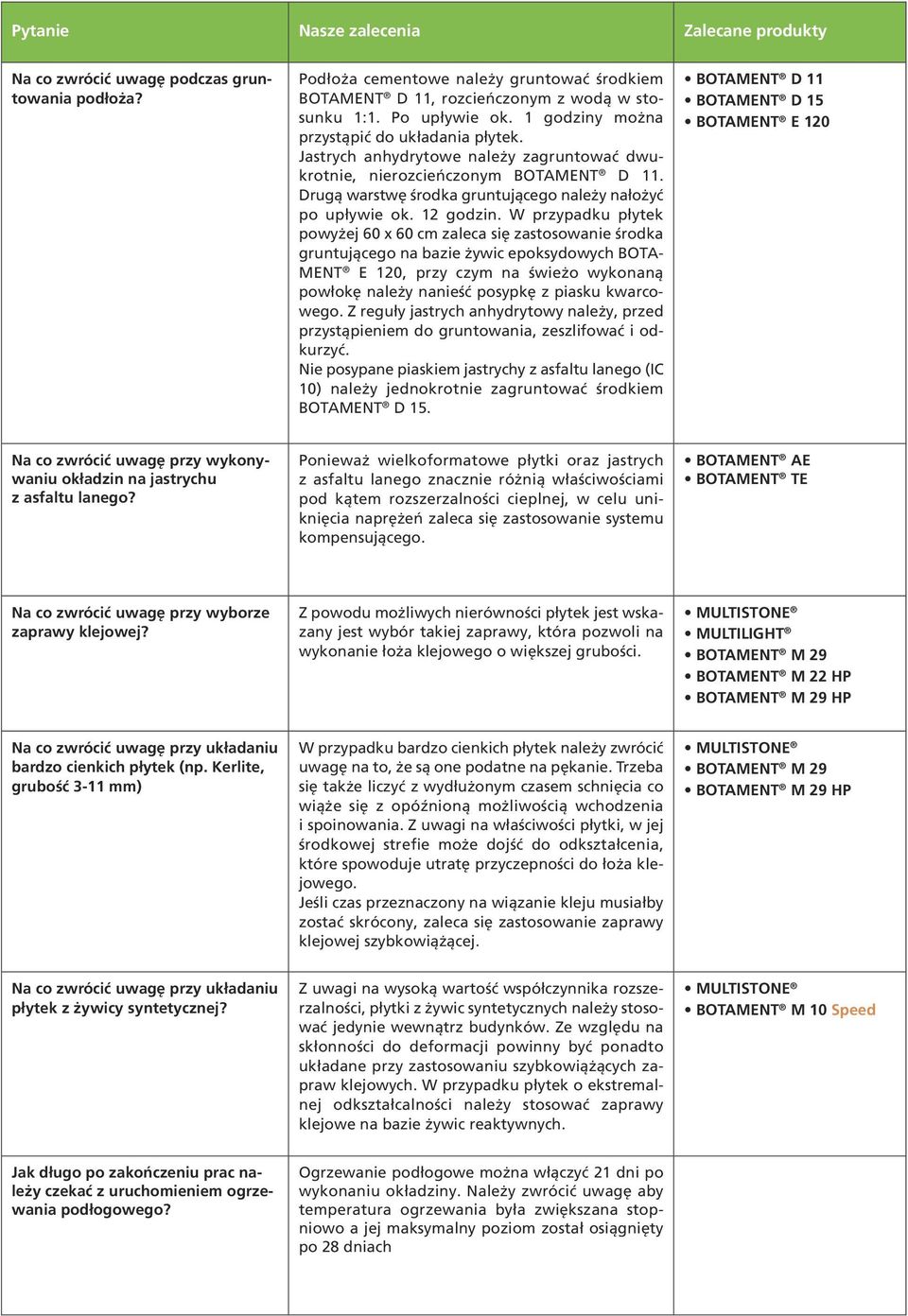

5 Pytanie Nasze zalecenia Zalecane produkty Na co zwrócić uwagę podczas gruntowania podłoża? Podłoża cementowe należy gruntować środkiem BOTAMENT D 11, rozcieńczonym z wodą w stosunku 1:1. Po upływie ok. 1 godziny można przystąpić do układania płytek. Jastrych anhydrytowe należy zagruntować dwukrotnie, nierozcieńczonym BOTAMENT D 11. Drugą warstwę środka gruntującego należy nałożyć po upływie ok. 12 godzin. W przypadku płytek powyżej 60 x 60 cm zaleca się zastosowanie środka gruntującego na bazie żywic epoksydowych BOTA- MENT E 120, przy czym na świeżo wykonaną powłokę należy nanieść posypkę z piasku kwarcowego. Z reguły jastrych anhydrytowy należy, przed przystąpieniem do gruntowania, zeszlifować i odkurzyć. Nie posypane piaskiem jastrychy z asfaltu lanego (IC 10) należy jednokrotnie zagruntować środkiem BOTAMENT D 15. BOTAMENT D 11 BOTAMENT D 15 BOTAMENT E 120 Na co zwrócić uwagę przy wykonywaniu okładzin na jastrychu z asfaltu lanego? Ponieważ wielkoformatowe płytki oraz jastrych z asfaltu lanego znacznie różnią właściwościami pod kątem rozszerzalności cieplnej, w celu uniknięcia naprężeń zaleca się zastosowanie systemu kompensującego. BOTAMENT AE BOTAMENT TE Na co zwrócić uwagę przy wyborze zaprawy klejowej? Z powodu możliwych nierówności płytek jest wskazany jest wybór takiej zaprawy, która pozwoli na wykonanie łoża klejowego o większej grubości. MULTISTONE MULTILIGHT BOTAMENT M 29 BOTAMENT M 22 HP BOTAMENT M 29 HP Na co zwrócić uwagę przy układaniu bardzo cienkich płytek (np. Kerlite, grubość 3-11 mm) W przypadku bardzo cienkich płytek należy zwrócić uwagę na to, że są one podatne na pękanie. Trzeba się także liczyć z wydłużonym czasem schnięcia co wiąże się z opóźnioną możliwością wchodzenia i spoinowania. Z uwagi na właściwości płytki, w jej środkowej strefie może dojść do odkształcenia, które spowoduje utratę przyczepności do łoża klejowego. Jeśli czas przeznaczony na wiązanie kleju musiałby zostać skrócony, zaleca się zastosowanie zaprawy klejowej szybkowiążącej. MULTISTONE BOTAMENT M 29 BOTAMENT M 29 HP Na co zwrócić uwagę przy układaniu płytek z żywicy syntetycznej? Z uwagi na wysoką wartość współczynnika rozszerzalności, płytki z żywic syntetycznych należy stosować jedynie wewnątrz budynków. Ze względu na skłonności do deformacji powinny być ponadto układane przy zastosowaniu szybkowiążących zapraw klejowych. W przypadku płytek o ekstremalnej odkształcalności należy stosować zaprawy klejowe na bazie żywic reaktywnych. MULTISTONE BOTAMENT M 10 Speed Jak długo po zakończeniu prac należy czekać z uruchomieniem ogrzewania podłogowego? Ogrzewanie podłogowe można włączyć 21 dni po wykonaniu okładziny. Należy zwrócić uwagę aby temperatura ogrzewania była zwiększana stopniowo a jej maksymalny poziom został osiągnięty po 28 dniach

6 Wskazówki układania płytek wielkoformatowych o niewielkiej grubości Od niedawna na rynku okładzin ceramicznych oferowana jest nowa generacja materiałów okładzinowych o bardzo małej grubości ( 4 mm). Płytki te osiągają wymiary 1-3 metrów i charakteryzują się wysoką dokładnością wymiarów, uzyskiwanym dzięki temu, że płytki przycina się dopiero po wypaleniu. Jednak z uwagi na niewielką grubość są, w porównaniu z tradycyjną ceramiką, bardzo kruche. Z tego powodu wykonawca powinien uzyskać potwierdzenie od strony producenta, że płytki mogą zostać zastosowane do wykonania okładziny podłogowej. Podczas obróbki tego rodzaju materiału występuje cała seria technicznych zagadnień, jakie należy uwzględnić, ponieważ zasady jego zastosowania wykraczają poza zakres dotychczasowych norm i wytycznych. Pytanie Nasze zalecenia Zalecane produkty Jakie wymagania musi spełniać podłoże? Przy układaniu płytek wielkoformatowych o niewielkiej grubości tolerancje podłoża nie mogą przekraczać jednego milimetra przy dwumetrowej łacie.. Jak optymalnie przygotować podłoże? Wilgotność podłoża nie powinna być większa niż: maksymalna dopouszczalna wilgotność podłoża Podłoże nieogrzewane ogrzewane Jastrych cementowy 2,0 % 2,0 % Jastrych anhydrytowy 0,5 % 0,3% Tynk gipsowy 1,0 % / Jak optymalnie przygotować podłoże? Na co zwrócić uwagę podczas gruntowania podłoża? Na co zwrócić uwagę przy wykonywaniu okładzin na jastrychu z asfaltu lanego? Najczęściej wymagane jest całopowierzchniowe, ale często również wielowarstwowe zastosowanie masy samopoziomującej lub stabilnej masy szpachlowej. Należy również liczyć się z tym, że powierzchnia będzie wymagać szlifowania. Te dodatkowe nakłady należy uwzględnić przy wycenie prac. Podłoża cementowe należy gruntować środkiem BOTAMENT D 11, rozcieńczonym z wodą w stosunku 1:1. Po upływie ok. 1 godziny można przystąpić do układania płytek. Jastrych anhydrytowe należy zagruntować dwukrotnie, nierozcieńczonym BOTAMENT D 11. Drugą warstwę środka gruntującego należy nałożyć po upływie ok. 12 godzin. W przypadku płytek powyżej 60 x 60 cm zaleca się zastosowanie środka gruntującego na bazie żywic epoksydowych BOTA- MENT E 120, przy czym na świeżo wykonaną powłokę należy nanieść posypkę z piasku kwarcowego. Z reguły jastrych anhydrytowy należy, przed przystąpieniem do gruntowania, zeszlifować i odkurzyć Nie posypane piaskiem jastrychy z asfaltu lanego (IC 10) należy jednokrotnie zagruntować środkiem BOTAMENT D 15. Ponieważ wielkoformatowe płytki oraz jastrych z asfaltu lanego znacznie różnią się właściwościami pod kątem rozszerzalności cieplnej, w celu uniknięcia naprężeń zaleca się zastosowanie systemu kompensującego. BOTAMENT M 50 BOTAMENT M 51 BOTAMENT M 100 BOTAMENT D 11 BOTAMENT D 15 BOTAMENT E 120 BOTAMENT AE BOTAMENT TE

7 Pytanie Nasze zalecenia Zalecane produkty Jaki system kompensujący można zastosować w tym wypadku? Na co zwrócić uwagę przy układaniu płytek? Kiedy można przystąpić do spoinowania? W jaki sposób układać płytki z powlekaną spodnią stroną? Czy będą niezbędne dodatkowe narzędzia? W przypadku, gdy przewidziane jest zastosowanie systemu kompensacyjnego, przy wyborze maty należy zwrócić uwagę na jej odkształcalność, tak aby zapewniała ona niwelację naprężeń podłoża. Po ułożeniu membrany uszczelniająco-kompensującej BOTAMENT AE zalecamy jej całopowierzchniowe przeszpachlowanie zaprawą MULTISTONE lub MULTILIGHT Ze względu na duży format i związane z tym spowolnienie procesu wiązania zaprawy, wymagane jest, szczególnie w przypadku okładzin podłogowych, zastosowanie szybkowiążącej zaprawy klejowej o wysokiej stabilności. Trzeba się także liczyć z wydłużonym czasem schnięcia, co wiąże się z opóźnioną możliwością wchodzenia i spoinowania. Z uwagi na właściwości płytki, w je środkowej strefie może dojść do odkształcenia, które spowoduje utratę przyczepności do łoża klejowego. Zastosowanie metody kombinowanej (w przypadku płytek o powierzchni większej niż 0,25 m 2 wymagane jest szpachlowanie spodniej powierzchni w celu zwiększenia przyczepności) staje się nieodzowne, z uwagi na konieczność zapewnienie pełnego podparcia płytki. Brak pełnego podparcia może powodować pękanie cienkiej okładziny. Po ułożeniu w łożu klejowym należy płytkę ostrożnie dociśnięcie gumową pacą do spoinowania. Nie należy dociskać zbyt mocno, aby nie spowodować odkształcenia się płytki. W przypadku gdy wymagane jest odklejenie płytki, należy przeciągnąć pod jej powierzchnią cienki drut. W przypadku okładzin z przewiązaniem płytek (o nieciągłych i/lub łamanych spoinach) w celu redukcji naprężeń należałoby zastosować system kompensujący. Z uwagi na niewielki udział spoin w całkowitej powierzchni okładziny, czas wiązania łoża klejowego może ulec wydłużeniu. Dlatego też przerwę roboczą przed spoinowaniem należy zaplanować na minimum dwa dni. Jeżeli konieczny jest szybszy postęp prac, należy zastosować zaprawę klejową szybkowiążącą. W przypadku okładzin z płytek wielkoformatowych minimalna szerokość spoiny powinna wynosić 3 mm. Niektóre z dostępnych na rynku materiałów mają spodnią stronę pokrytą powłoką lub włókniną, z różnego rodzaju materiałów. W takich wypadkach, w celu wyboru odpowiedniej zaprawy klejowej należy się skontaktować z technikiem zastosowań. Przy formatach większych niż 60 x 60 cm zaleca się stosowanie uchwytów przyssawkowych. Do układania bardzo długich płytek (długość boku 120 cm) dostępne są specjalne ramy. Tego rodzaju prace powinny wykonywać co najmniej dwie osoby. BOTAMENT AE MULTISTONE (ściana i podłoga) MULTILIGHT (ściana) MULTIFUGE MULTIFUGE Schmal Na co zwrócić uwagę przy ogrzewanych powierzchniach podłogowych? Ogrzewanie podłogowe można włączyć 21 dni po wykonaniu okładziny. Należy zwrócić uwagę aby temperatura ogrzewania była zwiększana stopniowo a jej maksymalny poziom został osiągnięty po 28 dniach. Przy ogrzewanych powierzchniach podłogowych oraz przy bezpośrednim nasłonecznieniu okładzinę należy zdylatować nie rzadziej niż co 5 m.

8 Siedziby BOTAMENT Systembaustoffe Biuro handlowe Zak ady produkcyjne ul. Pràdzyƒskiego Âroda Wlkp. Biuro handlowe tel. (61) , -33 fax (61) Biuro techniczne tel. (61) fax (61) Dzia marketingu tel. (61) fax (61)
