Opis topologii systemu okablowania strukturalnego R&M freenet

Transkrypt

1 Opis topologii systemu okablowania strukturalnego R&M freenet Reichle+De-Massari Polska Sp. z o.o. Warszawa 1999

2 SPIS TREŒCI 1. Opis koncepcji okablowania strukturalnego Definicja okablowania strukturalnego Normy i zalecenia stosowane przy budowie okablowania strukturalnego 8 2. R&M freenet - opis struktury Uniwersalne Okablowanie Strukturalne - wymagania Koncepcja systemu okablowania R&M freenet Podsystem magistrali terenowej Podsystem magistrali wewn¹trzbudynkowej Podsystem okablowania poziomego R&M freenet - opis systemu Cechy i zalety atwa integracja ró nych mediów transmisyjnych Ochrona urz¹dzeñ koñcowych - system kodowania Data Safe Lock Funkcjonalnoœæ i administracja Beznarzêdziowa i szybka technika Easy Lock do zakoñczania kabla Nowoczesne rozwi¹zanie ekranowania Organizacja kabli System uziemienia Niezawodnoœæ Technologia przy³¹czeniowa R&M freenet dla gniazd RJ Pod³¹czenie kabla - technika Easy Lock Efektywne pod³¹czenie ekranu Os³ona ekranuj¹ca modu³u przy³¹czeniowego Rozwi¹zanie problemu monta u równoleg³ych y³ Kable instalacyjne Tablice rozdzielcze RJ Gniazda Kasety œwiat³owodowe Systemy integracji us³ug telefonicznych Adaptery i baluny R&M freenet - Rozszerzona Gwarancja Niezawodnoœci Podsumowanie 37 Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

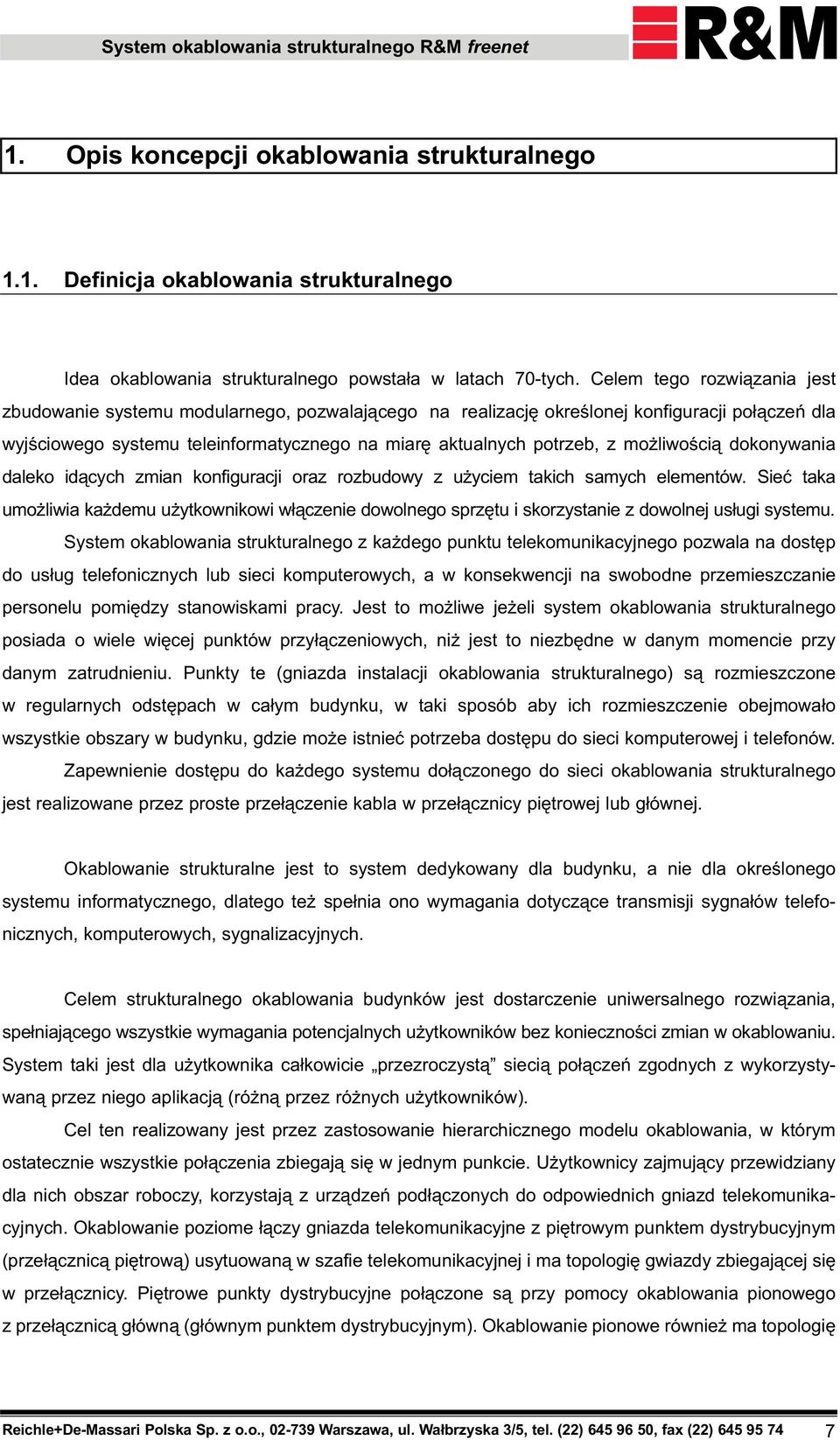

3 1. Opis koncepcji okablowania strukturalnego 1.1. Definicja okablowania strukturalnego Idea okablowania strukturalnego powsta³a w latach 70-tych. Celem tego rozwi¹zania jest zbudowanie systemu modularnego, pozwalaj¹cego na realizacjê okreœlonej konfiguracji po³¹czeñ dla wyjœciowego systemu teleinformatycznego na miarê aktualnych potrzeb, z mo liwoœci¹ dokonywania daleko id¹cych zmian konfiguracji oraz rozbudowy z u yciem takich samych elementów. Sieæ taka umo liwia ka demu u ytkownikowi w³¹czenie dowolnego sprzêtu i skorzystanie z dowolnej us³ugi systemu. System okablowania strukturalnego z ka dego punktu telekomunikacyjnego pozwala na dostêp do us³ug telefonicznych lub sieci komputerowych, a w konsekwencji na swobodne przemieszczanie personelu pomiêdzy stanowiskami pracy. Jest to mo liwe je eli system okablowania strukturalnego posiada o wiele wiêcej punktów przy³¹czeniowych, ni jest to niezbêdne w danym momencie przy danym zatrudnieniu. Punkty te (gniazda instalacji okablowania strukturalnego) s¹ rozmieszczone w regularnych odstêpach w ca³ym budynku, w taki sposób aby ich rozmieszczenie obejmowa³o wszystkie obszary w budynku, gdzie mo e istnieæ potrzeba dostêpu do sieci komputerowej i telefonów. Zapewnienie dostêpu do ka dego systemu do³¹czonego do sieci okablowania strukturalnego jest realizowane przez proste prze³¹czenie kabla w prze³¹cznicy piêtrowej lub g³ównej. Okablowanie strukturalne jest to system dedykowany dla budynku, a nie dla okreœlonego systemu informatycznego, dlatego te spe³nia ono wymagania dotycz¹ce transmisji sygna³ów telefonicznych, komputerowych, sygnalizacyjnych. Celem strukturalnego okablowania budynków jest dostarczenie uniwersalnego rozwi¹zania, spe³niaj¹cego wszystkie wymagania potencjalnych u ytkowników bez koniecznoœci zmian w okablowaniu. System taki jest dla u ytkownika ca³kowicie przezroczyst¹ sieci¹ po³¹czeñ zgodnych z wykorzystywan¹ przez niego aplikacj¹ (ró n¹ przez ró nych u ytkowników). Cel ten realizowany jest przez zastosowanie hierarchicznego modelu okablowania, w którym ostatecznie wszystkie po³¹czenia zbiegaj¹ siê w jednym punkcie. U ytkownicy zajmuj¹cy przewidziany dla nich obszar roboczy, korzystaj¹ z urz¹dzeñ pod³¹czonych do odpowiednich gniazd telekomunikacyjnych. Okablowanie poziome ³¹czy gniazda telekomunikacyjne z piêtrowym punktem dystrybucyjnym (prze³¹cznic¹ piêtrow¹) usytuowan¹ w szafie telekomunikacyjnej i ma topologiê gwiazdy zbiegaj¹cej siê w prze³¹cznicy. Piêtrowe punkty dystrybucyjne po³¹czone s¹ przy pomocy okablowania pionowego z prze³¹cznic¹ g³ówn¹ (g³ównym punktem dystrybucyjnym). Okablowanie pionowe równie ma topologiê Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

4 gwiazdy zbiegaj¹cej siê w prze³¹cznicy g³ównej. Ramiona gwiazdy okablowania pionowego koñcz¹ siê w prze³¹cznicach piêtrowych. Je eli system okablowania strukturalnego obejmuje wiêcej ni jeden budynek, to w systemie wydziela siê prze³¹cznicê g³ówn¹ zbiorcz¹ i ³¹czy z ni¹ prze³¹cznice g³ówne poszczególnych budynków okablowaniem miêdzybudynkowym równie wykonywanym w topologii gwiazdy Normy i zalecenia stosowane przy budowie okablowania strukturalnego Normy EIA/TIA 568, ISO/IEC IS i EN50173 Pierwsz¹ norm¹ definiuj¹c¹ zasady budowy sieci teleinformatycznych by³a amerykañska norma EIA/TIA 568, opracowana przez Electronic Industries Association i Telecom Comunications Industries Association w czerwcu 1991 roku, przyjêta nastêpnie w wielu krajach. Dokument ten okreœla wymagania odnosz¹ce siê do okablowania budynków, przeznaczonego do przesy³ania sygna³ów akustycznych i transmisji danych. Norma EIA/TIA 568 jest norm¹ ogóln¹ i nie odnosi siê specjalnie do adnego konkretnego standardu transmisji, np. Ethernet, Token Ring, natomiast okreœla, jakie funkcjonalne kryteria techniczne maj¹ spe³niaæ instalowane kable i z³¹cza oraz podaje wytyczne dotycz¹ce dopuszczalnych technik instalowania. Norma EIA/TIA 568 okreœla kryteria o przydatnoœci wyrobów oferowanych przez ró ne firmy do odpowiedniego, wspólnego wykorzystania. Ze wzglêdu na tempo zmian w tej dziedzinie norma ta jest stale aktualizowana. Dla kabli do 100 MHz zatwierdzono warunki techniczne TSB 36, a dla z³¹cz TSB 40. Norma EIA/TIA 568 jest wytyczn¹ przy wyborze systemów, umo liwia okreœlenie parametrów technicznych, jakie powinien spe³niaæ wyrób, eby by³ zgodny z wymogami innych systemów. W czerwcu 1994 roku zatwierdzono w Genewie miêdzynarodow¹ normê okreœlaj¹c¹ standard budowy systemów okablowania strukturalnego jako ISO/IEC IS Norm¹ dla okablowania strukturalnego obowi¹zuj¹c¹ w Unii Europejskiej jest standard EN wydany w sierpniu 1995 roku. Normy EIA/TIA 568 i ISO/IEC IS 11801i EN50173 nie okreœlaj¹ zasad fizycznej budowy systemów okablowania strukturalnego. Zasady takie okreœlone s¹ w normie EIA/TIA 569. Norma ta okreœla techniki i zasady jakimi powinni kierowaæ siê projektanci i technicy przy budowie systemów kablowych dla transmisji danych. 8 Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

5 2. R&M freenet - opis struktury 2.1. Uniwersalne Okablowanie Strukturalne - wymagania Uniwersalne okablowanie strukturalne budynku jest niezbêdne dla zapewnienia w³aœciwej transmisji sygna³ów w sieciach telekomunikacyjnych i komputerowych. System takiego okablowania ³¹czy ró ne urz¹dzenia koñcowe (telefony, terminale, komputery osobiste), centrale telefoniczne i serwery systemów informatycznych, a tak e zapewnia dostêp do zewnêtrznych sieci WAN, polskich i œwiatowych. Kana³ transmisyjny pomiêdzy przy³¹czem telekomunikacyjnym i dystrybutorem budynkowym nie jest zwi¹zany z jak¹kolwiek aplikacj¹ i mo e byæ wykorzystany w wielu zastosowaniach. Wymagania w stosunku do nowoczesnego systemu uniwersalnego okablowania strukturalnego budynków. W dobie wzrastaj¹cego zastosowania zdecentralizowanych systemów informatycznych w ró nych sektorach gospodarki, okablowanie staje siê powa nym problemem. Jego nieelastyczna konfiguracja i przepe³nione kana³y kablowe czyni¹ koniecznym przyjêcie rozwi¹zañ prowizorycznych, nie zaspakaj¹cych d³ugoterminowych potrzeb. Maj¹c na uwadze wzrastaj¹ce zapotrzebowanie na wy sze szybkoœci przesy³ania danych w po³¹czeniu z niskimi kosztami eksploatacji, zaadoptowano infrastrukturê transmisyjn¹ do zmieniaj¹cych siê wymagañ stawianych przez nowe systemy informatyczne. W tym samym czasie pojawi³y siê standardy miêdzynarodowe w zakresie systemów uniwersalnego okablowania budynków dla aplikacji telekomunikacyjnych i teledacyjnych. Celem standaryzacji jest dostarczenie projektantom i u ytkownikom wskazówek umo liwiaj¹cych budowê systemów kablowych, które mog¹ byæ adoptowane w dowolnym czasie do zmieniaj¹cych siê potrzeb bez koniecznoœci dok³adania nowych kabli. Rozleg³a specyfikacja kompletnego systemu uniwersalnego okablowania budynków zosta³a zawarta w miêdzynarodowym standardzie ISO/IEC Powy sze wymagania s¹ spe³nione przez system zbudowany na bazie symetrycznych kabli miedzianych typu skrêtka czteroparowa o impedancji 100 (i parametrach zgodnych z wymaganiami kategorii 5 wed³ug standardu ISO/IEC Dla bardziej wymagaj¹cych u ytkowników sieci komputerowych istnieje mo liwoœæ budowy okablowania strukturalnego zgodnego z topologi¹ opisan¹ w normie ISO/IEC 11801, ale o podwy szonych parametrach transmisyjnych. Systemy transmisyjne Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

6 kategorii 5+ o paœmie 125 MHz oraz kategorii 6 i 7 transmituj¹cych odpowiednio z czêstotliwoœciami 200 MHz i 600 MHz nie s¹ jeszcze formalnie opisane w normach, jednak e system okablowania strukturalnego otwarty na coraz wiêksze wymagania nowoczesnych protoko³ów transmisyjnych powinien byæ budowany w oparciu o elementy spe³niaj¹ce co najmniej parametry kategorii 5+. Oprócz kabli decyduj¹c¹ rolê w bezb³êdnej transmisji sygna³ów odgrywa odpowiedni dobór wtyczek i systemu krosowania po³¹czeñ. Poni ej podsumowano podstawowe wymagania dla uniwersalnego systemu okablowania: Ÿ jednolity system wtyczek i przy³¹czy, Ÿ wtyczki 8-stykowe, Ÿ pasmo przenoszenia do 600 MHz, Ÿ uniwersalny podsystem okablowania poziomego dla aplikacji telekomunikacyjnych i sieci komputerowych, Ÿ wysoka gêstoœæ upakowania w szafach dystrybucyjnych, Ÿ mo liwoœæ implementacji podstawowych topologii sieciowych, Ÿ efektywny system ekranowania i uziemienia, Ÿ zapas parametrów dla aplikacji przesz³oœciowych, Ÿ ³atwy monta, Ÿ prosta konserwacja, niskie koszty obs³ugi Koncepcja systemu okablowania R&M freenet R&M freenet jest nowoczesnym systemem okablowania budynków zbudowanym w oparciu o symetryczne kable miedziane typu para skrêtna o impedancji 100 (i parametrach zgodnych z wymaganiami kategorii 5 wed³ug standardów ISO/IEC kategoria 5, EN50173 i EIA/TIA 568A. Standard ISO/IEC wyró nia trzy kategorie elementów do budowy okablowania strukturalnego. W praktyce u ywane s¹ elementy kategorii 5, gdy sprzêt ten spe³nia tak e wymagania dla ni szych kategorii. Obecnie prowadzone s¹ prace nad rozszerzeniem normy ISO/IEC o specyfikacje systemów kategorii 6 i 7. Ze wzglêdu na przyjêty w standardzie letni czas eksploatacji instalacji okablowania nowoczesny system okablowania musi posiadaæ rozwi¹zania, które sprostaj¹ wymaganiom przygotowywanych specyfikacji. 10 Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

7 Tabela 1. Klasy ³¹czy transmisyjnych Maj¹c na uwadze coraz wy sze wymagania protoko³ów transmisyjnych system R&M freenet dostarcza równie rozwi¹zania wykraczaj¹ce ponad standardy opisane w w/w normach. Wszystkie elementy systemu posiadaj¹ podwy szone parametry spe³niaj¹ce wymagania specyfikacji dla kategorii 5+ o paœmie 125 MHz, w celu zabezpieczenia wymagañ u ytkowników sieci stosuj¹cych najbardziej wymagaj¹ce systemy transmisyjne np. Gigabit Ethernet. Dostêpne s¹ równie komponenty pozwalaj¹ce na budowê okablowania kategorii 6 i 7. Koncepcja R&M freenet opiera siê na technologiach ekranowanych S-STP, S-FTP oraz FTP i nieekranowych UTP. System ca³kowicie spe³nia wymagania norm dotycz¹cych kompatybilnoœci elektromagnetycznej EMC EN5022/Class B i EN Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

8 Telefon/Fax Gniazdo Œwiat³owód Szafa piêtrowa Szafa budynkowa Komputer Prze³¹cznica g³ówna Centrala Serwer Rysunek 1. Schemat ideowy systemu okablowania strukturalnego R&M freenet R&M freenet jest systemem okablowania budynków opracowanym pod k¹tem realizacji idei modularnoœci, dziêki której mo liwe jest swobodne budowanie systemów opartych o po³¹czenia wykonywane w ró nych technologiach miedzianych: S-STP, S-FTP, FTP oraz UTP i œwiat³owodowych. Sposób zaprojektowania systemu pozwala na ³¹czenie ró nych systemów transmisyjnych w panelach jednolitej konstrukcji, co daje dodatkow¹ mo liwoœæ swobodnej rozbudowy systemu. Jako interfejs dla urz¹dzeñ koñcowych i aktywnego sprzêtu sieciowego wybrano szeroko rozpowszechniony na œwiecie system przy³¹czeniowy RJ45 opisany w standardzie ISO W systemie okablowania strukturalnego u ywane jest równie z³¹cze RJ45. Wszystkie modu³y produkowane w systemie R&M freenet, zarówno w panelach dystrybucyjnych, jak i w gniazdach posiadaj¹ najwy sze parametry transmisyjne mo liwe do osi¹gniêcia przy u yciu sprzêtu RJ45 i spe³niaj¹ wymagania dla przysz³ej kategorii 6 w wersji nieekranowanej i kategorii 7 w wersji ekranowanej. W przypadku u ycia modu³u RJ45 dla systemu kategorii 7 mamy mo liwoœæ uzyskania transmisji z czêstotliwoœci¹ 600 MHZ jedynie przy wykorzystaniu dwóch par: 1&2 i 7&8. Pe³na transmisja z wykorzystaniem czterech par jest mo liwa przy czêstotliwoœci sygna³u do 350 MHz. Dla zakoñczania okablowania opartego o kable œwiat³owodowe stosowane s¹ z³¹cza standardu ST i SC. Asortyment systemu R&M freenet mo emy podzieliæ ze wzglêdu na wykorzystanie w ró nych podsystemach okablowania na nastêpuj¹ce elementy: Ÿ podsystem okablowania poziomego - tablice rozdzielcze RJ45 - tablice rozdzielcze œwiat³owodowe 12 Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

9 - kable instalacyjne - kable krosowe - gniazda RJ45 - gniazda œwiat³owodowe - system kodowania - adaptery i baluny dla ró nych systemów komputerowych Ÿ podsystem magistrali wewn¹trzbudynkowej - system SRV i system paneli RJ45 kat 3 dla integracji us³ug telefonicznych - tablice rozdzielcze œwiat³owodowe dla szybkich kana³ów transmisyjnych magistrali pionowej - tablice rozdzielcze RJ45 dla kana³ów transmisyjnych magistrali pionowej o niskich wymaganiach transmisyjnych Ÿ podsystem magistrali terenowej - system VS Standard dla budowy prze³¹cznic telekomunikacyjnych - tablice rozdzielcze œwiat³owodowe dla szybkich kana³ów transmisyjnych magistrali terenowej Poszczególne podsystemy zosta³y poni ej opisane bardziej szczegó³owo. Rysunek 2. Struktura okablowania strukturalnego Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

10 Podsystem magistrali terenowej Podstawowym elementem systemu okablowania strukturalnego jest podsystem okablowania magistralnego terenu. Stanowi on szkielet sieci. Zapewnia po³¹czenie pomiêdzy terenowym punktem dystrybucyjnym bêd¹cym centralnym punktem sieci ze wszystkimi budynkowymi punktami dystrybucyjnymi. Podstawowymi elementami tego podsystemu s¹: prze³¹cznica telekomunikacyjna budowana w oparciu o system VS Standard wraz z kablami wieloparowymi tworz¹cymi magistrale, oraz œwiat³owodowe tablice rozdzielcze dla zakoñczenia magistral œwiat³owodowych przeznaczonych do tworzenia ³¹czy dla szybkiej transmisji danych Podsystem magistrali wewn¹trzbudynkowej Sekcja sieci komputerowych: Kolejnym podsystemem systemu okablowania strukturalnego jest podsystem okablowania magistralnego budynku. Podsystem ten realizuje po³¹czenia magistralne pomiêdzy budynkowym punktem dystrybucyjnym a piêtrowymi punktami dystrybucyjnymi rozmieszczonymi w ca³ym budynku. Do tworzenia podsystemu okablowania pionowego u ywane s¹ kable œwiat³owodowe dla budowy kana³ów transmisyjnych o du ej prêdkoœci lub kabli miedzianych typu skrêtka w przypadku po³¹czeñ o ni szych wymaganiach, a sprzêt zakoñczeniowy stanowi¹ tablice rozdzielcze RJ45 i œwiat³owodowe. Sekcja telekomunikacyjna: Dla transmisji sygna³ów telefonicznych w podsystemie okablowania pionowego stosowane s¹ wieloparowe kable miedziane ³¹cz¹ce modu³y SRV w dystrybutorach piêtrowych z g³ówn¹ prze³¹cznic¹ telekomunikacyjn¹ budynku budowan¹ w oparciu o system VS Standard Podsystem okablowania poziomego Podsystem okablowania poziomego realizuje pod³¹czenie poszczególnych gniazd sieci z piêtrowym punktem dystrybucyjnym. Okablowanie poziome jest realizowane przy u yciu kabli miedzianych typu skrêtka czteroparowa lub kabli œwiat³owodowych w przypadku budowy sieci fiber to the desk. Piêtrowy punkt dystrybucyjny jest podstawowym elementem okablowania realizuj¹cym dystrybucjê sygna³ów bezpoœrednio do u ytkowników sieci okablowania strukturalnego. Podsystem ten jest najwa niejsz¹ czêœci¹ okablowania strukturalnego budynku, poniewa dobór odpowiednich komponentów okablowania minimalizuje póÿniejsze problemy techniczne i gwarantuje niskie koszty rozbudowy okablowania. 14 Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

11 3. R&M freenet - opis systemu 3.1. Cechy i zalety atwa integracja ró nych mediów transmisyjnych Stela 19 3U, który jest g³ównym elementem wyposa enia wszystkich punktów dystrybucyjnych systemu, mo e byæ wype³niony modu³ami RJ45, kasetami œwiat³owodowymi lub elementami systemu SRV do zakañczania wieloparowych kabli telefonicznych. Konstrukcja stela y dla okablowania miedzianego w wersji nieekranowanej i ekranowanej jest identyczna ze wzglêdu na innowacyjn¹ technologiê ekranowania Ochrona urz¹dzeñ koñcowych - system kodowania Data Safe Lock System kodowania mechanicznego Data Safe Lock zapewnia 8 ro nych kombinacji kodu dla wszystkich elementów systemu opartych na z³¹czu RJ45, zarówno w tablicach rozdzielczych jak i w gniazdach. System kodowania pozwala zabezpieczyæ gniazda i panele krosowe przed niepowo³anym dostêpem lub pod³¹czeniem niew³aœciwego urz¹dzenia (np. ochrona przed pod³¹czeniem stacji roboczej sieci LAN do przy³¹cza dostarczaj¹cego us³ugê telefonii, gdzie wystêpuj¹ napiêcia mog¹ce uszkodziæ kartê sieciow¹ w komputerze) Funkcjonalnoœæ i administracja Kable krosowe s¹ dostêpne z kolorowymi, likwiduj¹cymi naprê enie kabla, os³onami wtyku w celu w³aœciwej identyfikacji pod³¹czonych kabli i realizowanych funkcji. Os³ony te mo na zdejmowaæ i zamieniaæ. Tablice rozdzielcze i gniazda mog¹ byæ wyposa ane w otwierane zaœlepki przeciwkurzowe dostêpne w kolorach odpowiadaj¹cych kolorom os³on wtyków. Zastosowanie kolorystycznych oznaczeñ u³atwia organizacjê i administracjê systemem okablowania strukturalnego. Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

12 Beznarzêdziowa i szybka technika Easy Lock do zakoñczania kabla Modu³y RJ45 wyposa ono w kontakty samotn¹ce IDC pozwalaj¹ce na beznarzêdziow¹ instalacjê kabla czteroparowego w module. Technika ta nie wymaga stosowania adnych specjalistycznych urz¹dzeñ, pozwala oszczêdziæ czas podczas instalacji i daje mo liwoœæ sprawnego usuniêcia ewentualnych usterek Nowoczesne rozwi¹zanie ekranowania Technologia ekranowania opiera siê na konstrukcji zamykaj¹cej ekranem ka dy pojedynczy modu³ RJ45. Taka konstrukcja ekranu powoduje brak koniecznoœci stosowania ciê kich i niepraktycznych os³on ekranuj¹cych dla tablic rozdzielczych. Wszystkie modu³y przy³¹czeniowe zosta³y zaprojektowane tak, aby rozszerzyæ efektywne ekranowanie przewodów sygna³owych na osprzêt przy³¹czeniowy i wyeliminowaæ zjawisko wewnêtrznej anteny powstaj¹ce w przypadku ³¹czenia ekranu kabla tylko drutem drenu. Tablice rozdzielcze i przy³¹cza telekomunikacyjne posiadaj¹ bagnet w celu szybkiego i ³atwego pod³¹czenia kabla ekranowanego poprzez przewodz¹c¹ powierzchniê ekranu i drut drenu. Sposób pod³¹czenia ekranu kabla do modu³u poprzez bagnet pozwala na efektywne ekranowanie ca³ego toru transmisyjnego zapewniaj¹c separacjê elektromagnetyczn¹ poszczególnych linii okablowania na ca³ej d³ugoœci ich przebiegu Organizacja kabli System R&M freenet posiada pe³en zakres elementów do organizacji kabli zarówno z przodu jak i z ty³u szaf dystrybucyjnych. Poziome, pionowe i przelotowe organizatory kabla pozwalaj¹ na organizacjê kabli z przodu szafy, daj¹c mo liwoœæ ³atwej i sprawnej administracji systemem okablowania. Dostêpne pó³ki kablowe zapewniaj¹ efektywne uk³adanie kabli instalacyjnych z ty³u tablic rozdzielczych System uziemienia Efektywnoœæ systemu ekranowania zale y w du ej mierze od prawid³owego i sprawnego systemu uziemienia. System uziemienia zastosowany w systemie R&M freenet jest prosty w instalacji oraz gwarantuje efektywne uziemienie wszystkich modu³ów RJ45 w systemie zapewniaj¹c nisk¹ rezystancjê uziemienia dla indukowanych napiêæ. Zastosowany sposób ³¹czenia ekranów zapewnia utrzymanie w³aœciwej symetrii kabla w miejscu po³¹czenia ekranów kabla i modu³u RJ 45 a w konsekwencji niskiej 16 Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

13 impedancji transferowej. Dziêki temu system okablowania R&M freenet jest efektywny w usuwaniu wszelkich szumów interferencyjnych, a konstrukcja modu³ów przy³¹czeniowych zapewnia sprawny i nisko rezystancyjny mechanizm uziemienia Niezawodnoœæ Technika Easy Lock zakañczania kabla, nowoczesny system pod³¹czania ekranu, niezale ne testowanie wszystkich produktów z oferty R&M freenet zapewniaj¹ wysok¹ niezawodnoœæ wykonywanego okablowania Technologia przy³¹czeniowa R&M freenet dla gniazd RJ45 Miêdzynarodowe standardy kablowe dla sieci strukturalnych w budynkach biurowych zalecaj¹ stosowanie technologii przy³¹czeniowej opartej na gniazdach i wtykach RJ45 w gniazdach i w tablicach krosowych. Gniazdo RJ45 systemu Freenet spe³nia wysokie wymagania obowi¹zuj¹cych standardów dla transmisji w paœmie do 100MHz (ISO/EIC 11801, EN50173, kategoria 5, klasa D, EN itp.) i mo e byæ pod³¹czone szybko i niezawodnie dziêki zastosowanym technikom przy³¹czeniowym. Równie w przygotowywanych aktualizacjach norm dla wy szych kategorii dyskutowane jest zastosowanie z³¹cza opartego na tym standardzie. Chc¹c sprostaæ wymaganiom obecnych i przysz³ych sieci okablowania strukturanego wszystkie modu³y RJ45 w systemie R&M freenet zosta³y opracowane pod k¹tem spe³niania bardzo wysokich parametrów transmisyjnych, zgodnych ze standardami przysz³oœci. Ka dy nieekranowany modu³ RJ45 pozwala na transmisjê z czêstotliwoœci¹ do 200 MHz z wykorzystaniem wszystkich par skrêtki czretoparowej i spe³nia tym samym wymagania dla przysz³ej kategorii 6. Modu³y ekranowane pozwalaj¹ na osi¹gniêcie czêstotliwoœci 600 MHz z wykorzystaniem dwóch skrajnych par: 1&2 i 7&8. Transmisja po czterech parach jest mo liwa z czêstotliwoœci¹ do 350 MHz. Tak wiêc w oparciu o modu³y ekranowane istnieje mo liwoœæ budowy systemów odpowiadaj¹cych standardom kategorii 7. Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

14 Rysunek 3. Wtyczka i gniazdo systemu przy³¹czeniowego RJ45 stosowanego w okablowaniu R&M freenet Pod³¹czenie kabla - technika Easy Lock W obecnie projektowanych i wykonywanych sieciach istotn¹ spraw¹ staje siê minimalizacja kosztów wykonywanego okablowania, realizowana poprzez stosowanie nowych, szybkich technologii przy³¹czeniowych. Technologia monta u z³¹cza Easy lock, stosowana do pod³¹czania kabla do modu³ów RJ45, jest rozwi¹zaniem, które sprawia, e system jest ³atwy w monta u i pozwala na bardzo sprawne usuwanie ewentualnych usterek Rysunek 4. Technika beznarzêdziowego monta u Easy Lock 18 Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

15 Technologia Easy Lock posiada wiele zalet w porównaniu do innych metod: Ÿ nie wymaga trudnej i czasoch³onnej pracy zwi¹zanej z odizolowywaniem koñcówek y³ kabla; Ÿ zapewnia szybkie wykonywanie okablowania; Ÿ zapobiega zwarciom y³ na odizolowanych odcinkach; Ÿ nie uszkadza y³ kabla; Ÿ uzyskany kontakt pozwala na transmisjê sygna³ów o wysokich czêstotliwoœciach; Ÿ wbudowany system redukcji naprê eñ zapewnia trwa³y kontakt mechaniczny. Pod³¹czenie poszczególnych y³ kabla odbywa siê w technologii Easy-Lock tzn. przy pomocy zestyków szczelinowych wyposa onych w nó do nacinania izolacji (IDC). y³y umieszczane s¹ bezpoœrednio w szczelinach, bez uprzedniej koniecznoœci ich odizolowywania. Nastêpnie, po odciêciu koñcóweki y³y wciskane s¹ w zestyk za pomoc¹ zaœlepek IDC. Zaœlepki te s³u ¹ jako narzêdzie do monta u kabla i adne inne narzêdzia nie s¹ wymagane. Dziêki zastosowaniu opasek samozaciskowych i trwa³emu mocowaniu kabla zredukowano naprê enia jakim poddawane s¹ y³y kabla w czasie instalacji i eksploatacji. Modu³ przy³¹czeniowy z gniazdem RJ45 pozwala na pod³¹czenie kabla o œrednicy y³ 0,5-0,65 mm Efektywne pod³¹czenie ekranu Pod³¹czenie ekranu kabla realizowane jest za pomoc¹ tzw. bagnetu, który jest wprowadzany pomiêdzy y³y a przewodz¹c¹ stronê ekranu we wszystkich rodzajach kabla (FTP, S-FTP i S-STP). Jednoczeœnie drut drenu w kablach FTP jest zwarty z bagnetem s³u ¹cym do mocowania kabla. W przypadku kabla FTP przewodz¹ca strona ekranu znajduje siê po wewnêtrznej stronie, wówczas bagnet umieszczany jest pomiêdzy taœm¹ poliestrow¹ oplataj¹c¹ pary i foli¹ ekranu. Taki rodzaj kontaktu zapewnia utrzymanie w³aœciwej symetrii kabla w miejscu po³¹czenia ekranów kabla i modu³u RJ 45, a co za tym idzie, niskiej impedancji transferowej. Kabel mocowany jest do bagnetu za pomoc¹ opaski samozaciskowej zapewniaj¹cej trwa³y kontakt o du ej powierzchni. W przypadku gniazd podwójnych, ekranowanie poszczególnych modu³ów RJ45 mo e byæ ³atwo odseparowane przy u yciu wk³adki izoluj¹cej, co pozwala na realizacjê dowolnej koncepcji uziemienia. Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

16 1 Bagnet 3 2 Rysunek 5. Efektywne zakoñczenie ekranu - bagnet wprowadzany jest miêdzy y³y a foliê aluminiow¹ kabla Os³ona ekranuj¹ca modu³u przy³¹czeniowego Dla spe³nienia wysokich wymagañ na kompatybilnoœæ elektromagnetyczn¹ EMC okreœlonych w normie EN klasa B, pojedynczy modu³ przy³¹czeniowy obudowany jest os³on¹ ekranow¹, która po³¹czona jest bezpoœrednio z ekranem kabla. W ten sposób uzyskano w pe³ni ekranowany (360 o ) modu³ przy³¹czeniowy. Taka technologia ekranowania pozwala na zapewnienie ekranowania pe³nego toru transmisyjnego i jednoczesn¹ separacjê elektromagnetyczn¹ poszczególnych po³¹czeñ w sieci Rysunek 6. Efektywne ekranowanie ka dego modu³u 20 Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

17 Rozwi¹zanie problemu monta u równoleg³ych y³ W wyniku równoleg³ego monta u pojedynczych y³, mo e wyst¹piæ problem wysokich wartoœci przes³uchu zbli nego NEXT. W systemie R&M freenet zakoñczanie y³ odbywa siê na bardzo krótkim odcinku rozplotu par kabla. Sposób umieszczania poszczególnych y³ kabla w module opisany jest na kolorowej naklejce, zawieraj¹cej oznaczenia kodowe y³, co zapobiega b³êdnemu monta owi. Naklejka pokazuje kolory y³ i ich lokalizacjê, zgodnie ze sposobem monta u odpowiadaj¹cego normom EIA/TIA 568 A i 568 B Kable instalacyjne Oferta okablowania strukturalnego R&M freenet zawiera wszystkie rodzaje kabli do budowy okablowania poziomego i magistralnego. Dla okablowania poziomego system R&M freenet oferuje ró ne rodzaje kabli przeznaczone do budowy po³¹czeñ o ró nych parametrach transmisyjnych: Ÿ Kategoria 5 i 5+: - kabel nieekranowany UTP - kable ekranowane: FTP i S-FTP Ÿ Kategoria 6: - kabel nieekranowany UTP Ÿ Kategoria 7: - kabel ekranowany S-STP Dla po³¹czeñ magistralnych stosowane s¹ kable: Ÿ Wieloparowe kategorii 3: - kabel nieekranowany UTP * 20,25, 40, 50 lub 100 par - kabel ekranowany FTP - 20,25, 40, 50 lub 100 par Ÿ Œwiat³owodowe: - wewnêtrzne - jednomodowe - wielomodowe - zewnêtrzne - jednomodowe - wielomodowe Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)

18 Rysunek 7. Ró ne konstrukcje kabli Poni ej przedstawione zosta³y cechy kabli oferowanych w systemie okablowania strukturalnego R&M freenet: Ÿ Wszystkie kable spe³niaj¹ wymagania norm ISO/IEC IS 11801, EN 50173, EN 50167, EN i EIA/TIA 568A Ÿ Wszystkie kable s¹ przetestowane przez niezale ne laboratoria 3P Ÿ Spe³niaj¹ normy EMC Ÿ Impedancja 100 Ohm Ÿ Oznaczenie kolorystyczne wg IEC Ÿ Temperatura pracy: -20 C do +60 C Ÿ Wersje z pow³ok¹ PVC: Spe³niaj¹ zalecenia normy IEC (Flame-retrandant). Ÿ Wersje z pow³ok¹ LSOH: Spe³niaj¹ zalecenia norm IEC (Low smoke), IEC (Flame-retardant) i IEC (Halogen-free). Ÿ Wersje z pow³ok¹ LSFROH: Spe³niaj¹ zalecenia norm IEC (Low smoke), IEC c (Flame-retardant) i IEC (Halogen-free). 22 Reichle+De-Massari Polska Sp. z o.o., Warszawa, ul. Wa³brzyska 3/5, tel. (22) , fax (22)
