1 INSTRUKCJA OBSŁUGI Nr produktu System monitoringu bezprzewodowego Basetech 8,89 cm 3,5" Strona 1 z 7

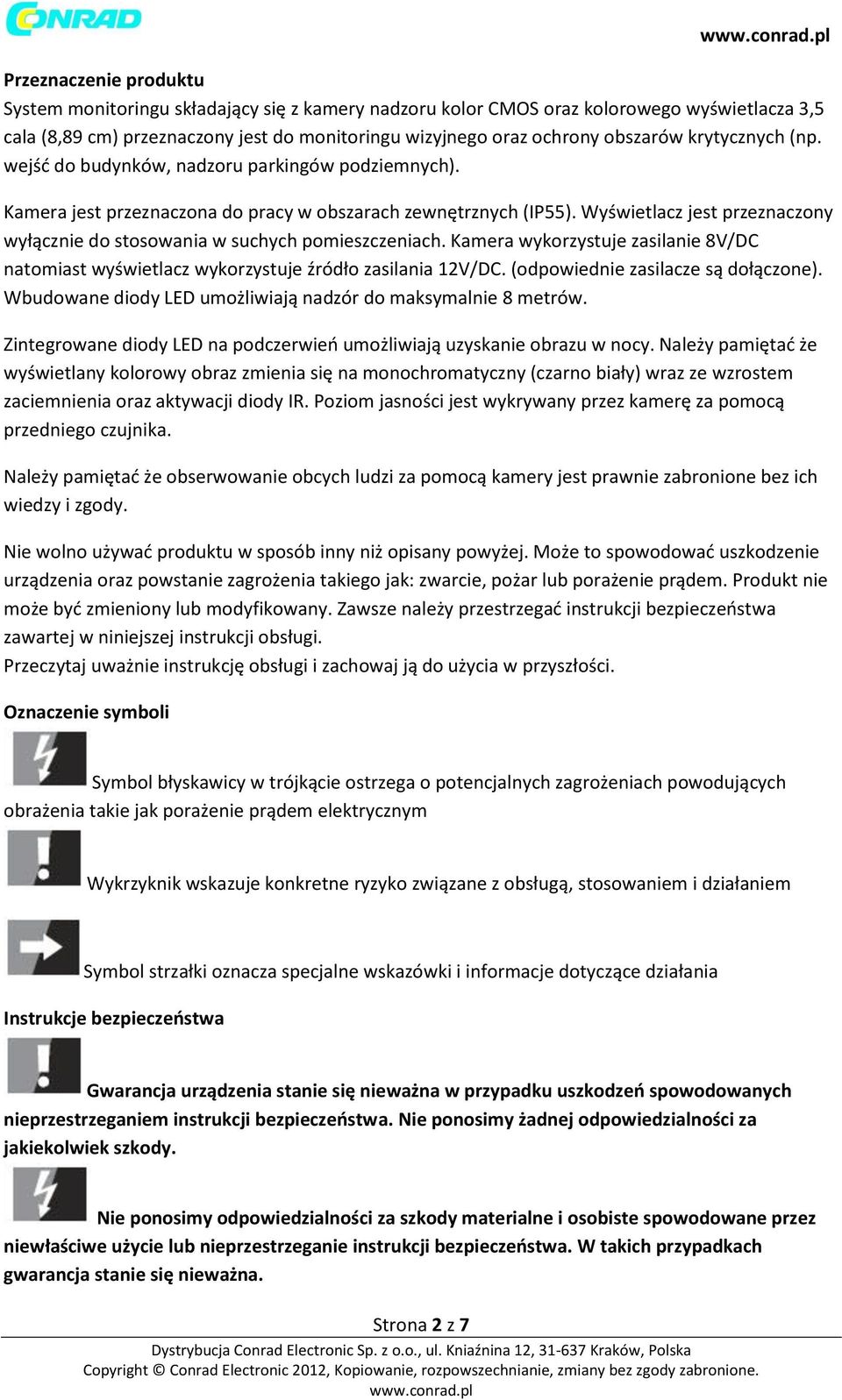

2 Przeznaczenie produktu System monitoringu składający się z kamery nadzoru kolor CMOS oraz kolorowego wyświetlacza 3,5 cala (8,89 cm) przeznaczony jest do monitoringu wizyjnego oraz ochrony obszarów krytycznych (np. wejść do budynków, nadzoru parkingów podziemnych). Kamera jest przeznaczona do pracy w obszarach zewnętrznych (IP55). Wyświetlacz jest przeznaczony wyłącznie do stosowania w suchych pomieszczeniach. Kamera wykorzystuje zasilanie 8V/DC natomiast wyświetlacz wykorzystuje źródło zasilania 12V/DC. (odpowiednie zasilacze są dołączone). Wbudowane diody LED umożliwiają nadzór do maksymalnie 8 metrów. Zintegrowane diody LED na podczerwień umożliwiają uzyskanie obrazu w nocy. Należy pamiętać że wyświetlany kolorowy obraz zmienia się na monochromatyczny (czarno biały) wraz ze wzrostem zaciemnienia oraz aktywacji diody IR. Poziom jasności jest wykrywany przez kamerę za pomocą przedniego czujnika. Należy pamiętać że obserwowanie obcych ludzi za pomocą kamery jest prawnie zabronione bez ich wiedzy i zgody. Nie wolno używać produktu w sposób inny niż opisany powyżej. Może to spowodować uszkodzenie urządzenia oraz powstanie zagrożenia takiego jak: zwarcie, pożar lub porażenie prądem. Produkt nie może być zmieniony lub modyfikowany. Zawsze należy przestrzegać instrukcji bezpieczeństwa zawartej w niniejszej instrukcji obsługi. Przeczytaj uważnie instrukcję obsługi i zachowaj ją do użycia w przyszłości. Oznaczenie symboli Symbol błyskawicy w trójkącie ostrzega o potencjalnych zagrożeniach powodujących obrażenia takie jak porażenie prądem elektrycznym Wykrzyknik wskazuje konkretne ryzyko związane z obsługą, stosowaniem i działaniem Symbol strzałki oznacza specjalne wskazówki i informacje dotyczące działania Instrukcje bezpieczeństwa Gwarancja urządzenia stanie się nieważna w przypadku uszkodzeń spowodowanych nieprzestrzeganiem instrukcji bezpieczeństwa. Nie ponosimy żadnej odpowiedzialności za jakiekolwiek szkody. Nie ponosimy odpowiedzialności za szkody materialne i osobiste spowodowane przez niewłaściwe użycie lub nieprzestrzeganie instrukcji bezpieczeństwa. W takich przypadkach gwarancja stanie się nieważna. Strona 2 z 7

3 Strona 3 z 7 - Elementy systemu nie mogą być modyfikowane lub zmieniane w innym przypadku spowoduje to utratę jakości CE oraz utratę gwarancji - Zintegrowane diody LED umożliwiają uzyskanie obrazu w nocy. Należy pamiętać że wyświetlany kolorowy obraz zmienia się na monochromatyczny (czarno biały) wraz ze wzrostem zaciemnienia oraz aktywacji diody IR. Poziom jasności jest wykrywany przez kamerę za pomocą przedniego czujnika. - Elementy systemu nie mogą być narażone na działanie wysokich temperatur, bezpośredniego światła słonecznego, intensywnych wibracji lub dużych obciążeń mechanicznych. - Zastosowanie tego zestawu nadzoru nie zastąpi osobistego nadzoru dzieci lub osób o specjalnych potrzebach opieki. - Po Szybkich zmianach temperatury, elementy układu wymagają pewnego czasu na stabilizację, aby dostosować się do temperatury pokojowej zanim będą mogły być użyte na nowo. - Urządzenia elektroniczne nie są zabawkami i powinny być trzymane z dala od dzieci. - Należy skontaktować się z wykwalifikowanym pracownikiem jeśli nie masz pewności odnośnie bezpieczeństwa i właściwego korzystania z elementów systemu. - Nigdy nie zostawiaj opakowania leżącego na ziemi bez nadzoru. Folia z tworzywa sztucznego, torby itp. Mogą być niebezpieczną zabawką w rękach dzieci, istnieje ryzyko uduszenia. - Jeśli masz powód by przypuszczać że bezpieczna praca z urządzeniem nie jest możliwa, należy natychmiast odłączyć urządzenie i zabezpieczyć przed przypadkowym włączeniem. - Można przyjąć że bezpieczna praca nie jest możliwa jeśli: a) Urządzenie jest uszkodzone w sposób widoczny b) Urządzenie nie działa c) Urządzenie było przechowywane w niekorzystnych warunkach przez długi okres czasu d) Urządzenie zostało poddane dużym odciążeniom podczas transportu. - Kamera jest przeznaczona do pracy w obszarach zewnętrznych (IP55). Wyświetlacz jest przeznaczony do stosowania w suchych pomieszczeniach. - Kamera wykorzystuje zasilanie 8V/DC, wyświetlacz wykorzystuje zasilanie 12V/DC (odpowiednie ładowarki są zawarte w dostawie). - Upewnij się że wszystkie podłączenia elektryczne oraz kable pomiędzy urządzeniami i wszelkie przedłużacze są podłączone zgodnie z przepisami oraz zgodnie z instrukcją obsługi. - Komponenty urządzenia mogą być odsłonięte gdy obudowa jest otwarta lub części zostały usunięte (jeśli nie można było tego dokonać bez użycia narzędzi). Elementy połączeń mogą być również odsłonięte. Jeśli urządzenie musi być otwarte w celu kalibracji, naprawy lub wymiany podzespołów, musi być w pierwszej kolejności odłączone od wszelkich źródeł prądu. Jeśli serwis lub naprawy wewnętrzne są konieczne musza być przeprowadzone przez specjalistę który jest świadom potencjalnego ryzyka oraz stosownych przepisów. - Kondensatory znajdujące się w urządzeniu mogą być nadal naładowane, nawet jeśli urządzenie jest odłączone od wszystkich źródeł zasilania - Podczas instalacji/montażu urządzenia, upewnij się że kabel podłączeniowy nie jest ściśnięty ani uszkodzony przez ostre krawędzie. - Odłącz przewód zasilający od gniazda zasilania jeśli kamera i wyświetlacz nie jest używana przez dłuższy czas. - Odłącz kamerę i wyświetlacz od źródła zasilania przed czyszczeniem. Ze względów bezpieczeństwa

4 należy odłączyć kamerę i wyświetlacz od zasilania podczas burzy. - Nigdy nie wymieniać własnoręcznie uszkodzonych kabli sieciowych. W takim przypadku należy odłączyć urządzenie od sieci elektrycznej i zgłosić do specjalistycznego warsztatu. - Nie wolno wylewać płynów na urządzenia elektryczne. Istnieje ryzyko spowodowania pożaru lub porażenia prądem. W takim przypadku należy natychmiast odłączyć urządzenie od źródła zasilania, wyjąć wtyczkę z gniazda i skonsultować się z ekspertem. - Konserwacja, naprawa i kalibracja może być przeprowadzona jedynie przez wykwalifikowanego specjalistę lub specjalistyczny warsztat. - Jeśli masz jakieś pytania na które nie ma odpowiedzi w tej instrukcji obsługi prosimy o kontakt z naszym biurem lub kontakt do innego specjalisty. Przegląd produktu 1) Wskaźnik LED- świeci się na niebiesko gdy wyświetlacz jest włączony 2) Wyświetlacz 3) Przycisk ON/OFF (włączony/wyłączony) 4) Przycisk Regulacji obrazu 5) Przycisk Regulacji koloru 6) Przycisk Regulacji jasności 7) Przycisk Regulacji kontrastu 8) Gniazdo Video-In (cinch) 9) Podłączenie do zasilania 12V / DC 10) Kamera 11) Diody IR 12) Śruba mocująca 13) Podstawka montażowa 14) Obudowa ochronna przed słońcem i deszczem 15) Gniazdo Video-Out (cinch) 16) Podłączenie do zasilania 8V / DC Strona 4 z 7

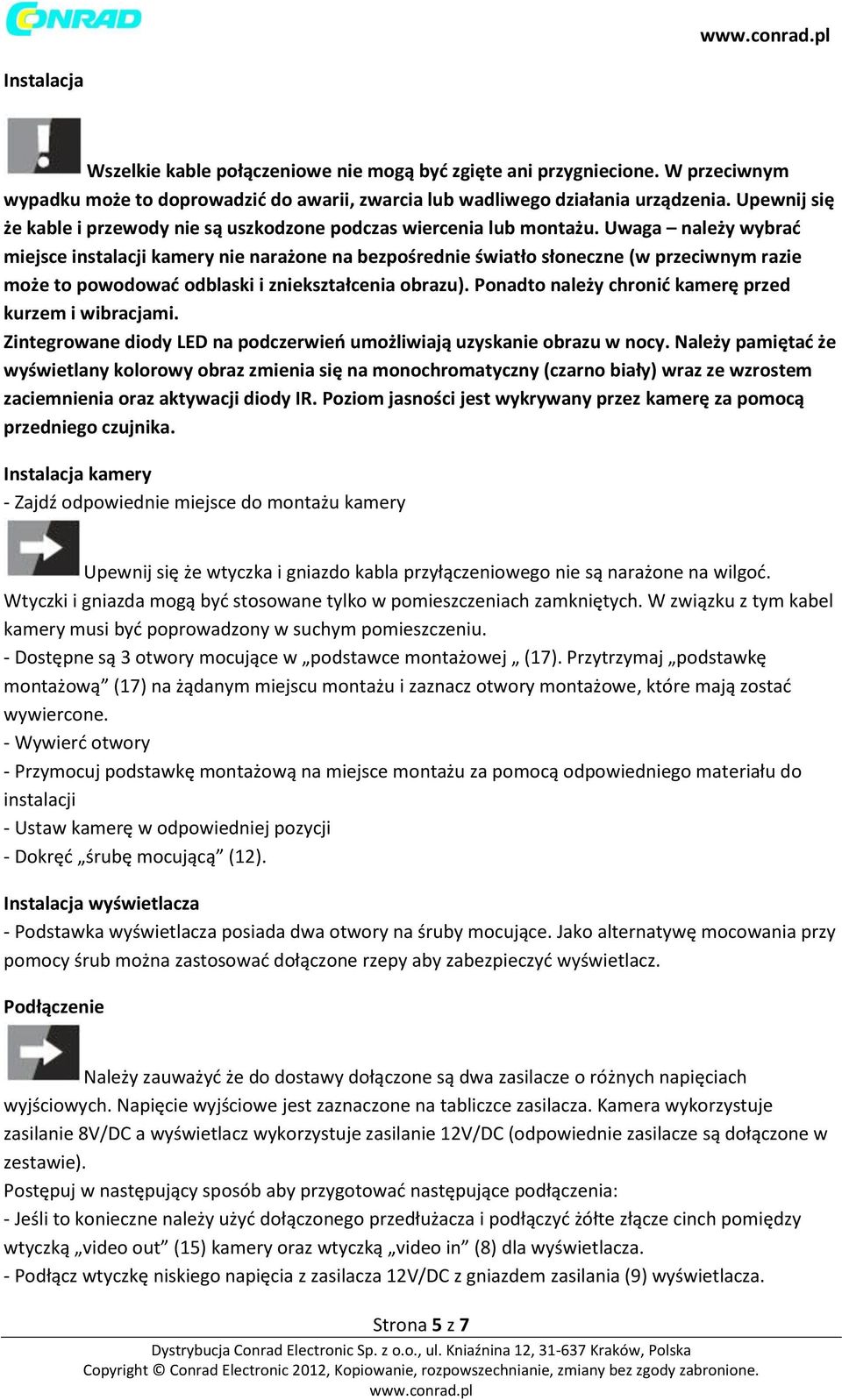

5 Instalacja Wszelkie kable połączeniowe nie mogą być zgięte ani przygniecione. W przeciwnym wypadku może to doprowadzić do awarii, zwarcia lub wadliwego działania urządzenia. Upewnij się że kable i przewody nie są uszkodzone podczas wiercenia lub montażu. Uwaga należy wybrać miejsce instalacji kamery nie narażone na bezpośrednie światło słoneczne (w przeciwnym razie może to powodować odblaski i zniekształcenia obrazu). Ponadto należy chronić kamerę przed kurzem i wibracjami. Zintegrowane diody LED na podczerwień umożliwiają uzyskanie obrazu w nocy. Należy pamiętać że wyświetlany kolorowy obraz zmienia się na monochromatyczny (czarno biały) wraz ze wzrostem zaciemnienia oraz aktywacji diody IR. Poziom jasności jest wykrywany przez kamerę za pomocą przedniego czujnika. Instalacja kamery - Zajdź odpowiednie miejsce do montażu kamery Upewnij się że wtyczka i gniazdo kabla przyłączeniowego nie są narażone na wilgoć. Wtyczki i gniazda mogą być stosowane tylko w pomieszczeniach zamkniętych. W związku z tym kabel kamery musi być poprowadzony w suchym pomieszczeniu. - Dostępne są 3 otwory mocujące w podstawce montażowej (17). Przytrzymaj podstawkę montażową (17) na żądanym miejscu montażu i zaznacz otwory montażowe, które mają zostać wywiercone. - Wywierć otwory - Przymocuj podstawkę montażową na miejsce montażu za pomocą odpowiedniego materiału do instalacji - Ustaw kamerę w odpowiedniej pozycji - Dokręć śrubę mocującą (12). Instalacja wyświetlacza - Podstawka wyświetlacza posiada dwa otwory na śruby mocujące. Jako alternatywę mocowania przy pomocy śrub można zastosować dołączone rzepy aby zabezpieczyć wyświetlacz. Podłączenie Należy zauważyć że do dostawy dołączone są dwa zasilacze o różnych napięciach wyjściowych. Napięcie wyjściowe jest zaznaczone na tabliczce zasilacza. Kamera wykorzystuje zasilanie 8V/DC a wyświetlacz wykorzystuje zasilanie 12V/DC (odpowiednie zasilacze są dołączone w zestawie). Postępuj w następujący sposób aby przygotować następujące podłączenia: - Jeśli to konieczne należy użyć dołączonego przedłużacza i podłączyć żółte złącze cinch pomiędzy wtyczką video out (15) kamery oraz wtyczką video in (8) dla wyświetlacza. - Podłącz wtyczkę niskiego napięcia z zasilacza 12V/DC z gniazdem zasilania (9) wyświetlacza. Strona 5 z 7

6 - Podłącz zasilacz do standardowego domowego gniazda sieciowego (230V/AC/50Hz) - Podłącz wtyczkę niskiego napięcia z zasilacza 8V/DC do złącza zasilania kamery (16). Należy pamiętać że przedłużacz również posiada złącze niskiego napięcia dla zasilacza 8V/DC. Włączanie i wyłączanie wyświetlacza Naciśnij jeden raz przycisk On/Off (włączony/wyłączony) aby włączyć lub wyłączyć wyświetlacz Funkcje przycisków Przycisk Regulacja obrazu (4) Naciśnij ten przycisk aby obrócić obraz na wyświetlaczu (2) Przycisk Regulacja koloru (5) Za pomocą tego przycisku można regulować odcień koloru Przycisk "Regulacja jasności" (6) Ustawia jasność obrazu. Przycisk "Regulacja kontrastu" (7) Przycisk do regulacji kontrastu obrazu. Czyszczenie i konserwacja Przed czyszczeniem ściągnij kamerę nadzoru lub obudowę wyświetlacza, odłącz urządzenia od sieci. Aby wyczyścić obudowę kamery i wyświetlacza wystarczy użyć suchej, miękkiej i czystej ściereczki. Jeśli kamera jest bardzo zabrudzona tkanina ściereczki może zostać nieznacznie zwilżona wodą. Obiektyw kamery należy czyścić bardzo ostrożnie, w przeciwnym razie można go porysować. Nie należy stosować żadnych żrących i agresywnych środków czyszczących. Dane techniczne a) Kamera Matryca: 8,5 mm (1/3 ) CMOS Napięcie pracy: 8V/DC Pobór prądu : max. 200 ma (z aktywnymi diodami IR) Poziome linie TV: 380 Rozdzielczość w pikselach: 628 x 582 Obszar detekcji, w poziomie: około. 60 Obszar detekcji, w pionie: około. 43 Obiektyw kamery: 6 mm Czułość światła: 0,8LUX/F1,2 Diody LED IR: 8 Strona 6 z 7

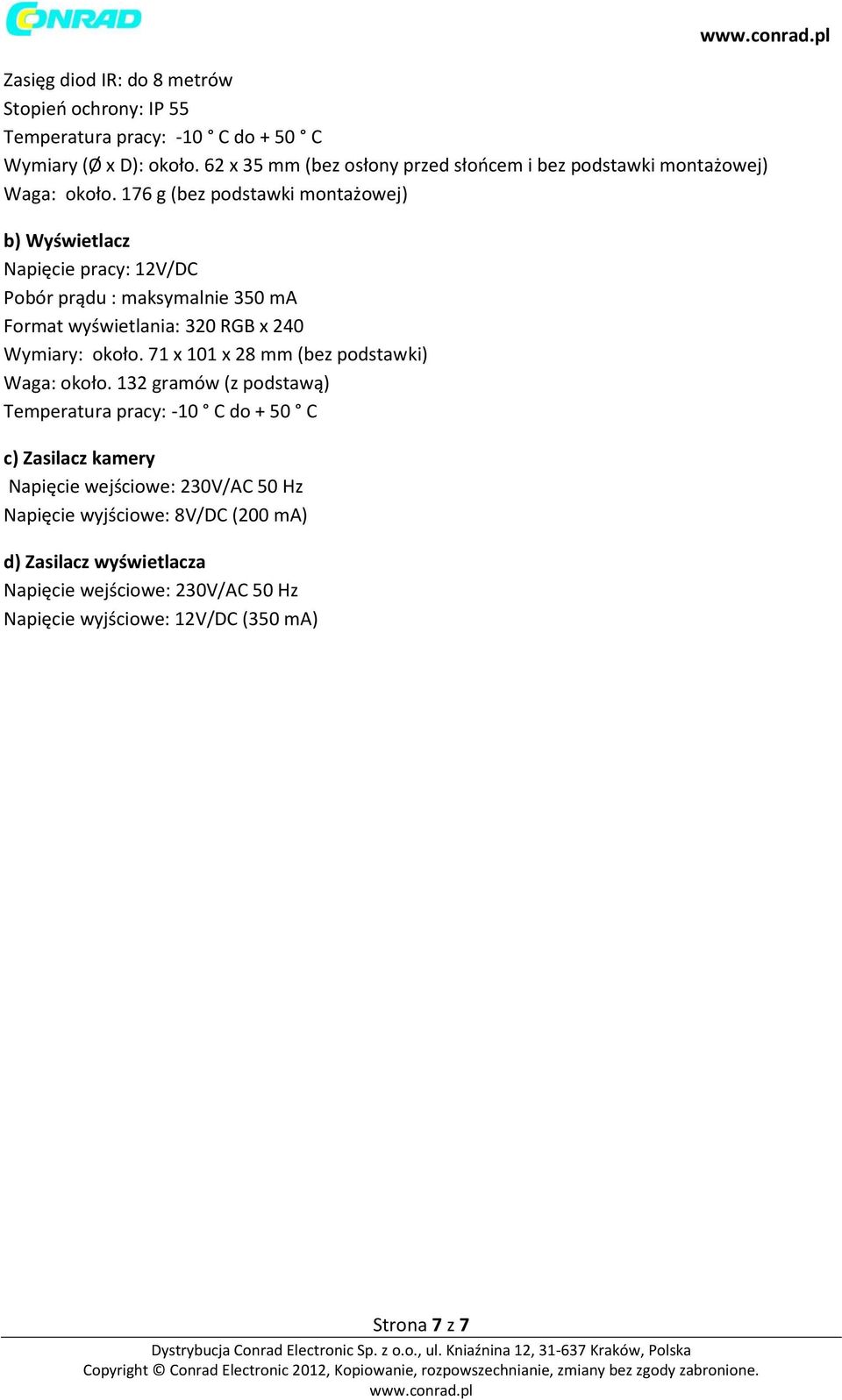

7 Zasięg diod IR: do 8 metrów Stopień ochrony: IP 55 Temperatura pracy: -10 C do + 50 C Wymiary (Ø x D): około. 62 x 35 mm (bez osłony przed słońcem i bez podstawki montażowej) Waga: około. 176 g (bez podstawki montażowej) b) Wyświetlacz Napięcie pracy: 12V/DC Pobór prądu : maksymalnie 350 ma Format wyświetlania: 320 RGB x 240 Wymiary: około. 71 x 101 x 28 mm (bez podstawki) Waga: około. 132 gramów (z podstawą) Temperatura pracy: -10 C do + 50 C c) Zasilacz kamery Napięcie wejściowe: 230V/AC 50 Hz Napięcie wyjściowe: 8V/DC (200 ma) d) Zasilacz wyświetlacza Napięcie wejściowe: 230V/AC 50 Hz Napięcie wyjściowe: 12V/DC (350 ma) Strona 7 z 7
