1 Załącznik nr 1 do SIWZ Opis przedmiotu zamówienia 1. Wymagane parametry dla zamiatarki chodnikowo - ulicznej - pojazd używany rok produkcji co najmniej 2010 r., o udokumentowanym przebiegu maksymalnym do 4500 MTH - dopuszczalna masa całkowita od 3 do 4 t, - typ podwozia: dwuosiowy, - maksymalny rozstaw pomiędzy osiami do 1400 mm, - szerokość zamiatarki od 1300 mm mm, - zabudowa zamiatarki bez połączeń przegubowych pomiędzy kabiną, a zbiornikiem na zmiotki, - minimalna moc silnika 80 KM, - norma emisji spalin: EURO 5, - silnik zasilany ON - szczotki talerzowe sztuk 2, z włosiem mieszanym: tworzywo sztuczne-stal, wahliwe, o średnicy min. 800 mm, zamontowane przed kabiną operatora, po lewej i prawej stronie zamiatarki, - w szczotkę czołową (szer. 500 mm) z włosiem stalowym do usuwania chwastów z opasek jezdni zamontowana na wysuwanym ramieniu - szerokość zamiatania od 1400 mm do min mm, - szerokość ssawy min 800 mm, - wysokość wysypywania śmieci na min mm od podłoża, przy maks. tylnym odchyleniu pojemnika na zmiotki, - system zraszający na szczotkach talerzowych oraz w ssawie, - zbiornik na zmiotki wykonany ze stali nierdzewnej chromowanej, spawany szczelnie, o poj. całkowitej od 1,8 m 3 do 2 m 3, - system recyrkulacji wody, umożliwiający odzyskiwanie wody ze zmiotek w celu ponownego wykorzystania wody do zraszania czyszczonych powierzchni, - zbiorniki wody ww. systemu zabezpieczone galwanicznie przed korozją o poj. łącznej co najmniej 400 l, - prędkość przejazdowa ograniczona do 25 km/h, - zdolność manewrowa: a) pomiędzy krawężnikami do 4000 mm, b) pomiędzy ścianami do 5500 mm, - rozwiązanie zawieszenia umożliwiające bezpieczne podjazdy na krawężnik oraz umożliwiające pokonywanie przeszkód przy zmiennej prędkości jazdy, - rura ssawna do zbierania liści i innych zanieczyszczeń, umieszczona na dachu, - agregat myjący z lancą, wężem i dyszą do wysokociśnieniowego mycia pojemników, koszy i innych urządzeń, - odchylana z kabiny klapka do zbierania większych przedmiotów, - kabina przeszklona umożliwiająca obserwację pracy pojazdu, - kabina wyposażona w klimatyzację, - ergonomiczny fotel kierowcy z regulacją położenia, zagłówkiem oraz zintegrowanym pasem bezpieczeństwa, oraz drugi fotel dla pomocnika, - przystosowany do ruchu prawostronnego - wspomaganie układu kierowniczego oraz regulacja kolumny kierowniczej, - regulowane lusterka wsteczne, - lusterko rampowe przed przednią szybą, - oświetlenie: a) umożliwiające poruszanie się pojazdu po drogach publicznych b) na kabinie zamontowany panel sygnalizacyjno-ostrzegawczy koloru biało-pomarańczowego

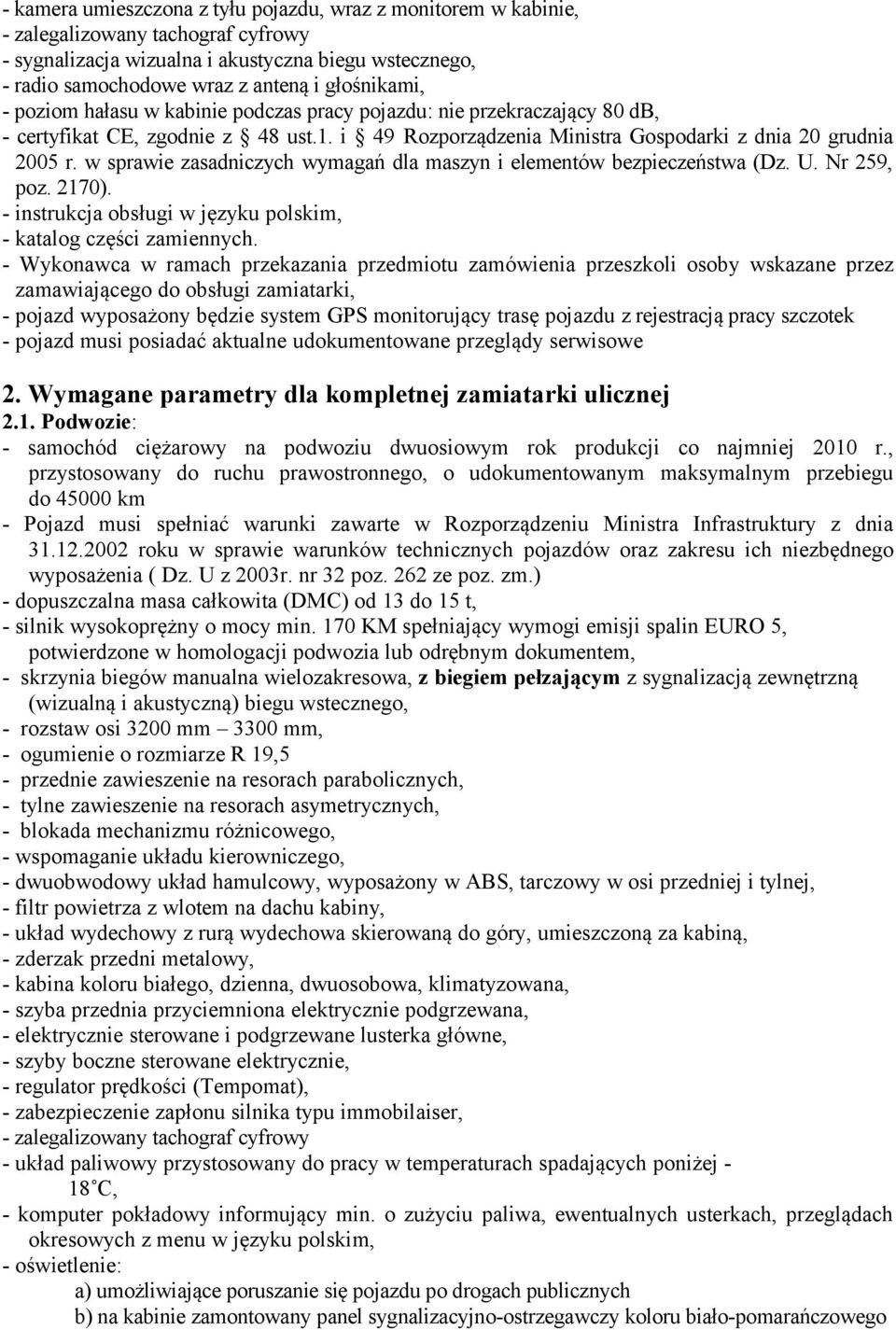

2 - kamera umieszczona z tyłu pojazdu, wraz z monitorem w kabinie, - zalegalizowany tachograf cyfrowy - sygnalizacja wizualna i akustyczna biegu wstecznego, - radio samochodowe wraz z anteną i głośnikami, - poziom hałasu w kabinie podczas pracy pojazdu: nie przekraczający 80 db, - certyfikat CE, zgodnie z 48 ust.1. i 49 Rozporządzenia Ministra Gospodarki z dnia 20 grudnia 2005 r. w sprawie zasadniczych wymagań dla maszyn i elementów bezpieczeństwa (Dz. U. Nr 259, poz. 2170). - instrukcja obsługi w języku polskim, - katalog części zamiennych. - Wykonawca w ramach przekazania przedmiotu zamówienia przeszkoli osoby wskazane przez zamawiającego do obsługi zamiatarki, - pojazd wyposażony będzie system GPS monitorujący trasę pojazdu z rejestracją pracy szczotek - pojazd musi posiadać aktualne udokumentowane przeglądy serwisowe 2. Wymagane parametry dla kompletnej zamiatarki ulicznej 2.1. Podwozie: - samochód ciężarowy na podwoziu dwuosiowym rok produkcji co najmniej 2010 r., przystosowany do ruchu prawostronnego, o udokumentowanym maksymalnym przebiegu do km - Pojazd musi spełniać warunki zawarte w Rozporządzeniu Ministra Infrastruktury z dnia roku w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia ( Dz. U z 2003r. nr 32 poz. 262 ze poz. zm.) - dopuszczalna masa całkowita (DMC) od 13 do 15 t, - silnik wysokoprężny o mocy min. 170 KM spełniający wymogi emisji spalin EURO 5, potwierdzone w homologacji podwozia lub odrębnym dokumentem, - skrzynia biegów manualna wielozakresowa, z biegiem pełzającym z sygnalizacją zewnętrzną (wizualną i akustyczną) biegu wstecznego, - rozstaw osi 3200 mm 3300 mm, - ogumienie o rozmiarze R 19,5 - przednie zawieszenie na resorach parabolicznych, - tylne zawieszenie na resorach asymetrycznych, - blokada mechanizmu różnicowego, - wspomaganie układu kierowniczego, - dwuobwodowy układ hamulcowy, wyposażony w ABS, tarczowy w osi przedniej i tylnej, - filtr powietrza z wlotem na dachu kabiny, - układ wydechowy z rurą wydechowa skierowaną do góry, umieszczoną za kabiną, - zderzak przedni metalowy, - kabina koloru białego, dzienna, dwuosobowa, klimatyzowana, - szyba przednia przyciemniona elektrycznie podgrzewana, - elektrycznie sterowane i podgrzewane lusterka główne, - szyby boczne sterowane elektrycznie, - regulator prędkości (Tempomat), - zabezpieczenie zapłonu silnika typu immobilaiser, - zalegalizowany tachograf cyfrowy - układ paliwowy przystosowany do pracy w temperaturach spadających poniżej - 18 C, - komputer pokładowy informujący min. o zużyciu paliwa, ewentualnych usterkach, przeglądach okresowych z menu w języku polskim, - oświetlenie: a) umożliwiające poruszanie się pojazdu po drogach publicznych b) na kabinie zamontowany panel sygnalizacyjno-ostrzegawczy koloru biało-pomarańczowego

3 - wskaźnik ciśnienia w ogumieniu umieszczony na desce rozdzielczej, - regulowana w dwóch płaszczyznach kolumna kierownicy, - radio samochodowe wraz z anteną i głośnikami, 2.2. Zabudowa zamiatarki - rok produkcji co najmniej 2010, o udokumentowanym przebiegu max. do 5000 MTH. - napędzana od własnego silnika o mocy min. 140 KM, spełniający normy emisji spalin min. EURO 3A, - przeniesienie napędu na turbinę zasysającą za pomocą sprzęgła hydrokinetycznego, - zbiornik na zmiotki, wykonany w całości ze stali nierdzewnej, z hydraulicznym podnoszeniem, z ręczną pompą do awaryjnego unoszenia zbiornika, - pojemność zbiornika na zmiotki min. 6m 3, z drzwiczkami do wrzucania większych przedmiotów i króćcem do spuszczania nadmiaru zebranej wody, - system ostrzegania o podniesionym zbiorniku w kabinie kierowcy, - pneumatyczne oczyszczanie sit wewnątrz zbiornika, - system wychwytywania kurzu spełniający wymagania testu PM 10, - regulacja siły ssania niezależna od prędkości jazdy pojazdu, minimalny przepływ powietrza m 3 /h, - dwa agregaty zamiatające z lewej i prawej strony wykonane ze stopów metali lekkich o szerokości min. 700 mm, - każdy z agregatów zamiatających posiadający odchylaną, ciągnioną szczotkę talerzową o średnicy min 650 mm, - reflektory, po 2 szt. do każdego agregatu oświetlające strefę roboczą, - sterowanie z kabiny naciskiem szczotek talerzowych, - sterowanie z kabiny kąta nachylenia prawej szczotki, - wózki zasysające na kołach tocznych (pełne opony gumowe), posiadające dysze ssące z kątowym unoszeniem ssawy w celu zebrania większych zanieczyszczeń, - dysze ssące pokryte wewnątrz specjalnym materiałem wygłuszającym hałas (nie wchłaniającym kurzu), - pneumatyczne siłowniki otwierania kanałów ssących umieszczone na zewnątrz zabudowy, - automatyczne unoszenie do góry całego wózka po włączeniu biegu wstecznego, - szczotka walcowa o średnicy min. 400 mm i długości min mm zawieszona wahliwie, - sterowanie z kabiny naciskiem szczotki walcowej, - całkowita szerokość zamiatania min mm, - zbiornik wody o pojemności min litrów wykonany ze stali zabezpieczonej galwanicznie, - system recyrkulacji wody, umożliwiający odzyskiwanie wody ze zmiotek w celu ponownego wykorzystania wody do zraszania czyszczonych powierzchni, - możliwość wykorzystania zamiatarki jako polewaczki drogowej o łącznej pojemności zbiornika min litrów, - listwa do zmywania (polewania) ulic zamontowana pod przednim zderzakiem, - wąż zasysający umieszczony na dachu o średnicy min 150 mm służący do opróżniania koszy lub zbierania innych zanieczyszczeń, - agregat myjący z lancą i wężem o długości min. 10 m i minimalnym ciśnieniu 100 bar, - kamery zamontowane w sposób umożliwiający przekazywanie obrazu do monitora umieszczonego w kabinie: 1 szt. z tyłu zamiatarki oraz 1 szt. z pracującej prawej szczotki talerzowej zamiatarki, - pojazd wyposażony będzie system GPS monitorujący trasę pojazdu z rejestracją pracy szczotek - instrukcja obsługi zamiatarki w języku polskim,

4 - katalog części zamiennych, - Wykonawca w ramach przekazania przedmiotu zamówienia, przeszkoli osoby wskazane przez zamawiającego do obsługi zamiatarki, - pojazd musi posiadać aktualne udokumentowane przeglądy serwisowe 3. Wymagane parametry dla ciągnionej zamiatarki drogowej Dotyczą używanej zamiatarki ciągnionej, rok produkcji co najmniej 2009, gromadzącej zanieczyszczenia na platformie pojazdu ciągnącego.udokumentowany przebieg max. do 2000 MTH Podwozie zamiatarki - jednoosiowe dwukołowe, - dopuszczalna prędkość transportu: 25 km/h, - dopuszczalna masa całkowita (DMC): do 7,5 tony, - ogumienie o wymiarach: R 17,5, - silnik: wysokoprężny 4 cylindrowy, o mocy min. 65 KM, spełniający normy emisji spalin EURO III A, (potwierdzenie normy emisji spalin w dokumentach dostawy lub odrębnym dokumentem), - silnik z automatycznym wyłączeniem awaryjnym przy zbyt wysokiej temperaturze płynu chłodzącego, - filtr powietrza: z kąpielą olejową i separatorem cyklonowym, - pojemność zbiornika paliwa min. 80 l z korkiem wlewowym zamykanym na klucz i wskaźnikiem napełnienia umieszczonym na boku zbiornika, - układ hamulcowy: pneumatyczny z hamulcem postojowym, - dyszel holowniczy z możliwością regulacji wysokości oraz hydraulicznie przesuwany w prawo i lewo, - hydrauliczna podpora postojowa o zmiennej wysokości, 3.2. Zabudowa zamiatarki: - zgodność z dyrektywą maszynową 2006/42/EC - dopuszczalny poziom hałasu zgodnie z dyrektywą 2000/14/EG wraz z pracującymi szczotkami bocznymi i szczotką walcową w trybie zamiatania, - certyfikat (CE), - kolor żółty wg wzornika stosowanego przez producenta zamiatarki, - pełna Dokumentacja Techniczno Ruchowa, - instrukcja obsługi w języku polskim, - Wykonawca w ramach przekazania przedmiotu zamówienia, przeszkoli osoby wskazane przez zamawiającego do obsługi pojazdu. Szkolenie odbędzie się w miejscu dostawy. - wymagania konstrukcyjno-techniczne: a) szerokość zamiatania min. 2500mm max. 3000mm, - szczotki boczne: a) z włosiem stalowym (2 szt.) z automatyczną regulacją nacisku, b) napędzane hydraulicznie, - szczotka walcowa: a) z włosiem stalowym z automatyczną regulacją nacisku, b) napędzana hydraulicznie,

5 - elewator: a) napędzany hydraulicznie, b) zgrzebła z łatwo wymienialnymi gumami, c) wyposażony w tryb rewersyjny oraz sygnał dźwiękowy przy zablokowaniu, d) zamknięty osłoną aluminiową, - transporter: a) ocynkowany, b) zamknięty osłoną aluminiową, - taśma przenośna: a) gumowa, napędzana hydraulicznie z regulacja prędkości obrotowej służącej optymalnemu napełnieniu zanieczyszczeniami skrzyni ładunkowej samochodu, - układ zraszania zanieczyszczeń: a) pompa wodna o odpowiedniej wydajności do zapewnienia skutecznego zraszania zanieczyszczeń za pośrednictwem odpowiedniej ilości dysz wodnych, b) ciśnienie robocze min. 3,5 bara, c) pojemność zbiorników na wodę min litrów, - układ hydrauliczny: a) zbiornik olejowy o odpowiedniej pojemności ze wskaźnikiem napełnienia, b) elektryczny czujnik poziomu oleju, - sterowanie zamiatarką: a) zdalnie sterowany z kabiny kierowcy zestaw z kablem i wyłącznikiem, - wyposażenie dodatkowe: a) drapaki po prawej stronie z siłownikami hydraulicznymi, b) centralny, wysokociśnieniowy układ myjący z wciągarką węża o długości min. 12 m oraz wysokociśnieniową dyszą, c) zapasowy komplet (z włosiem stalowym) szczotek bocznych i szczotki walcowej, - Wymagania dotyczące bezpieczeństwa pracy pojazdu: a) zabudowa zamiatarki winna odpowiadać normom bezpieczeństwa: PN-EN 13019, PN-EN b) podesty z blachy aluminiowej ryflowanej, c) oświetlenie ostrzegawcze zgodnie z obowiązującymi przepisami, Zamawiający zastrzega sobie prawo do: - oględzin przedmiotu zamówienia na koszt Wykonawcy, - zażądania dokumentów potwierdzających deklarowany przebieg.
