PRZEPŁYWOWY PODGRZEWACZ WODY HAKL MX INSTRUKCJA OBSŁUGI I GWARANCJA

Transkrypt

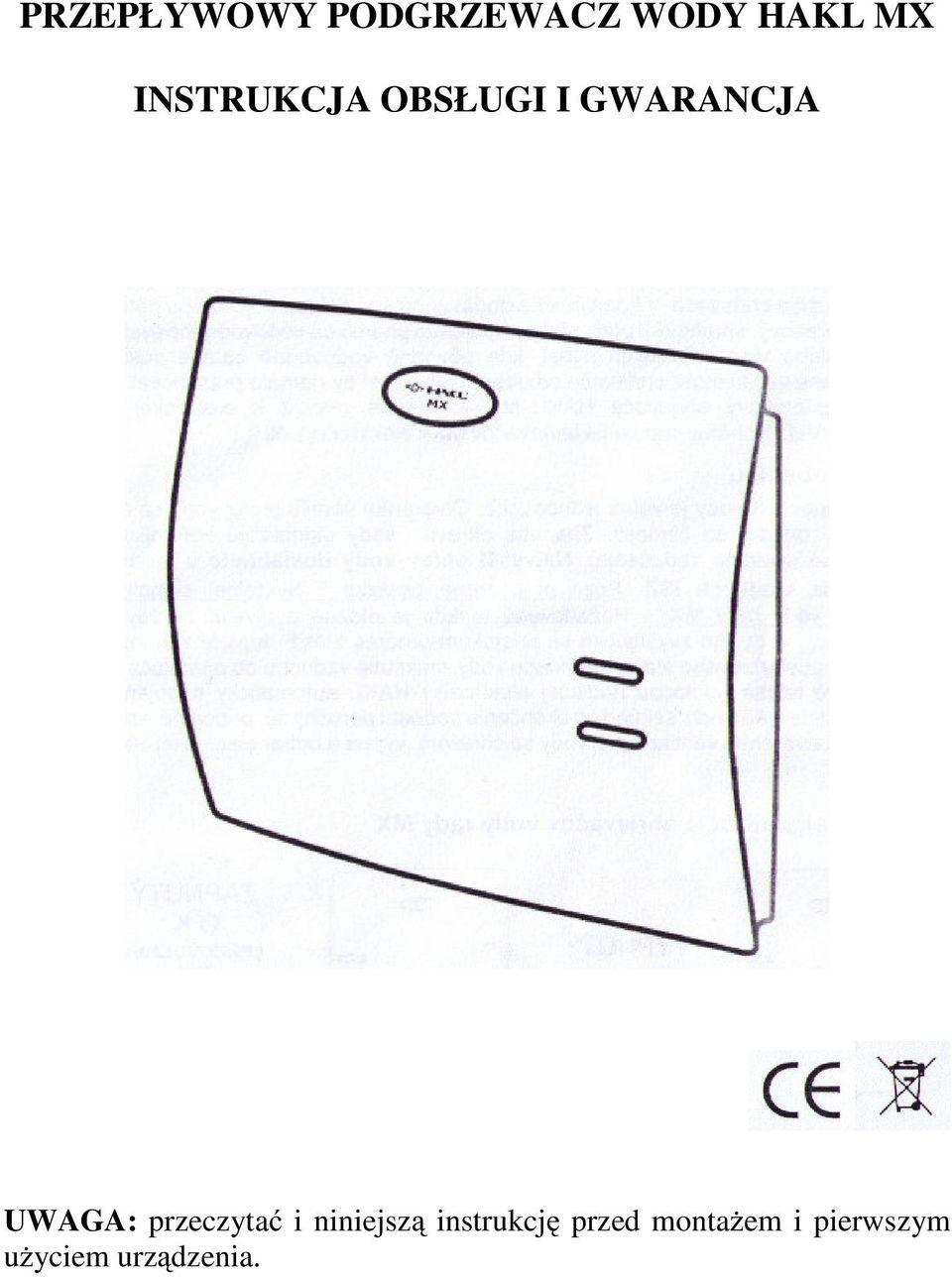

1 PRZEPŁYWOWY PODGRZEWACZ WODY HAKL INSTRUKCJA OBSŁUGI I GWARANCJA UWAGA: przeczyta i niniejsz instrukcj przed monta em i pierwszym u yciem urz dzenia.

2 Sygnalizacja wietlna stanu pracy podgrzewacza i obsługa. UWAGA: w przypadku, gdy podgrzewacz sygnalizuje niskie napi cie zasilania, temperatura ogrzanej mo e nie przekroczy 45 C; w przypadku zał czenia zabezpiecze podgrzewacz nie ogrzewa ; w przypadku przepalenia si wewn trznych bezpieczników kontrolki nie b d zapalały si ; przeł czanie mocy nast puje przy u yciu przycisków znajduj cych si na boku obudowy, przy czym nie wszystkie wersje podgrzewacza posiadaj t funkcj ;

3 urz dzenie mo e ogrza wod do temperatury ~55 C tylko przy zał czeniu pełnej mocy ni sze stopnie mocy maj mniejsz wydajno grzewcz ; Wskazówki przed instalacj podgrzewacza: przed instalacj przepłuka instalacj wodn z zanieczyszcze ; rezystywno w temperaturze 15 C nie mo e by mniejsza ni 1300 Ωxcm; monta urz dzenia musi by przeprowadzony przez osob uprawnion ; podgrzewacz musi by na stałe przył czony do instalacji elektrycznej; podgrzewacz musi by uziemiony; przewód elektryczny musi by zabezpieczony za pomoc wł cznika z rozwarciem styków min. 3 mm, je li ogrzewacz nie jest podł czony do samodzielnego zabezpieczonego obwodu elektrycznego; przed podł czeniem do instalacji elektrycznej nale y podgrzewacz odpowietrzy, tzn. przynajmniej na dwie minuty odkr ci zawór ciepłej ; podgrzewacz musi by zainstalowany w ogrzewanym pomieszczeniu zamarzni cie spowoduje jego uszkodzenie; ka dy podgrzewacz jest sprawdzany i regulowany przez producenta, w zwi zku z czym w jego wn trzu mo e znajdowa si woda nale y chroni urz dzenie przed zamarzni ciem w czasie transportu i przechowywania; podgrzewacz nie mo e by przył czany do instalacji wodnej, w której ci nienie przekracza 0,6 bar bez reduktora ci nienia; podgrzewacz musi by zainstalowany z zaworem bezpiecze stwa 0,6 bar; przed podgrzewaczem nale y zainstalowa mechaniczny filtr ; produkt musi by umieszczony w strefach bezpiecze stwa zgodnie z wła ciw norm ; dopływ do podgrzewacza nale y zaopatrzy w zawór odcinaj cy; Podł czenie do sieci hydraulicznej. Podgrzewacz mo e współpracowa z ci nieniowymi i bezci nieniowymi bateriami wodnymi. Zalecane jest zainstalowanie podgrzewacza mo liwie blisko punktu odbioru. Maksymalna długo rury ciepłej nie powinna przekracza 5 metrów, zalecane jest równie ocieplenie rury w celu zapobiegni cia znacznemu ochłodzeniu si ciepłej płyn cej z podgrzewacza do baterii. W przypadku instalacji ci nieniowej mo liwe jest zasilanie kilku punktów odbioru według schematu:

4 W takim wypadku nale y pami ta o: długo rury doprowadzaj cej ciepł wod do najdalszego punktu nie mo e by wi ksza ni 5 metrów, zalecane jest, by była ona izolowana; u ywanie kilku punktów odbioru jednocze nie spowoduje obni enie wydajno ci podgrzewacza; zalecane jest ograniczenie maksymalnego przepływu ciepłej dla ka dego punktu odbioru, np. je li podgrzewacz zał cza si przy przepływie 4 l/min. to ograniczy przepływ do 5 l/min. dla ka dego punktu. Podł czenie podgrzewacza do sieci elektrycznej. Podgrzewacz zasilany z dwóch faz: - prze C i D mo na podł czy do faz L1, L2 lub L3; - prze C i D nie mog by podł czone do tej samej fazy. Oznaczenie przewodu zasilaj cego: - A ółto-zielony - B niebieski - C czarny - D br zowy Podgrzewacz zasilany z jednej fazy: - przewód C mo na podł czy do fazy L1, L2, lub L3; Oznaczenie przewodu zasilaj cego: - A ółto-zielony - B niebieski - C br zowy

5 typ moc maksymalna kw 5, stopnie mocy kw 3,5/5, ,5/7 3,5/4,5/ ,5/9 4,5/5,5/ ,5/11 napi cie zasilania V 1x230 2x230 2x230 2x230 2x230 2x230 2x230 2x230 2x230 pobór pr du A x x x stopie ochrony IP min. ci nienie MPa 0,06 0,07 0,07 0,08 0,09 0,09 0,1 0,11 0,11 maks. ci nienie MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 min. rezystywno przy Ωxcm temp. 15 C wysoko mm szeroko mm gł boko mm waga g wydajno przy temp. wylotowej 55 C l/min 1,7 2,4 2,4 2,8 3,2 3,2 3,6 3,9 3,9 Przepływ podany przy temperaturze wlotowej 15 C. Dla podgrzewaczy z przeł czan moc temperatura wylotowej 55 C mo e by osi gni ta tylko przy zał czeniu pełnej mocy. GWARANCJA Warunki gwarancji: 1. Upowa niony przedstawiciel producenta: NOVOTERM Sp. z o.o., ul. Basenowa 6, Szczecin, Tel. (091) udziela nabywcy gwarancji na zakupiony sprz t, wymieniony w niniejszej karcie gwarancyjnej. 2. W razie stwierdzenia w okresie gwarancji wady lub uszkodzenia sprz tu, zostan one bezpłatnie usuni te w ci gu 14 dni od daty zgłoszenia, lub 30 dni w przypadku konieczno ci dostawy cz ci zamiennych z zagranicy. 3. Okres gwarancji dla u ytkownika wynosi 2 lata od daty sprzeda y odnotowanej w karcie gwarancyjnej. 4. Gwarancj nie s obj te uszkodzenia sprz tu spowodowane: niewła ciw instalacj b d uruchomieniem, niewła ciw eksploatacj (niezgodn z przeznaczeniem sprz tu i instrukcj obsługi) lub niewła ciwym transportem, z przyczyn innych ni tkwi cych w sprz cie. 5. Gwarancj nie s obj te uszkodzenia spowodowane złej jako ci wod, w szczególno ci spalenie grzałek z powodu jej zapowietrzenia lub zanieczyszczenia. 6. Naruszenie plomb uniewa nia gwarancj. 7. Karta gwarancyjna jest wa na, je li posiada wpisan dat sprzeda y potwierdzon podpisem i piecz ci sprzedaj cego. 8. W razie zgubienia karty gwarancyjnej lub powstania w tpliwo ci co do prawidłowo ci jej wypełnienia, u ytkownik mo e udowodni swoje prawa do gwarancji po przedstawieniu dowodu sprzeda y lub innego wiarygodnego dowodu zakupu. 9. Nabywcy przysługuje prawo wymiany sprz tu na nowy lub zwrotu gotówki, je eli po wykonaniu w okresie gwarancyjnych czterech napraw, nadal wyst puj w nim wady. 10. Warunkiem koniecznym przy wymianie sprz tu jest przedło enie karty gwarancyjnej, z której wynika ilo dokonanych napraw oraz dowodu zakupu. Przez napraw rozumie si dokonanie czynno ci o charakterze specjalistycznym wła ciwym dla usuni cia wady obj tej gwarancj, niezale nie od ilo ci wymienionych cz ci przy jednej naprawie. Poj cie naprawy nie obejmuje czynno ci zwi zanych z instalacj, konserwacj sprz tu, orzeczeniem jego sprawno ci lub poprawa poł cze mechaniczno-elektrycznych. 11. Uprawnionymi do wykonywania napraw gwarancyjnych s jedynie punkty serwisowe podane w tej gwarancji, przez pracownika serwisu centralnego, lub podanej stronie internetowej. 12. Reklamowany sprz t poni ej wagi 10 kg powinien by dostarczony przez nabywc wraz z kart gwarancyjn do serwisu i odebrany w terminie
