SUROWCE MINERALNE. Wykład 7

Transkrypt

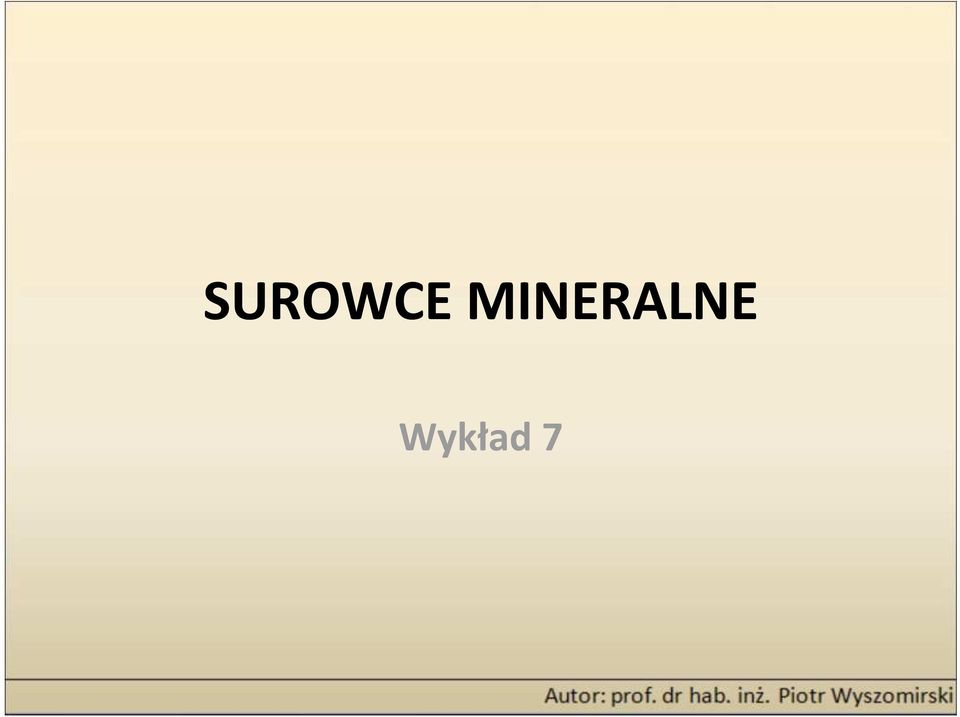

1 SUROWCE MINERALNE Wykład 7

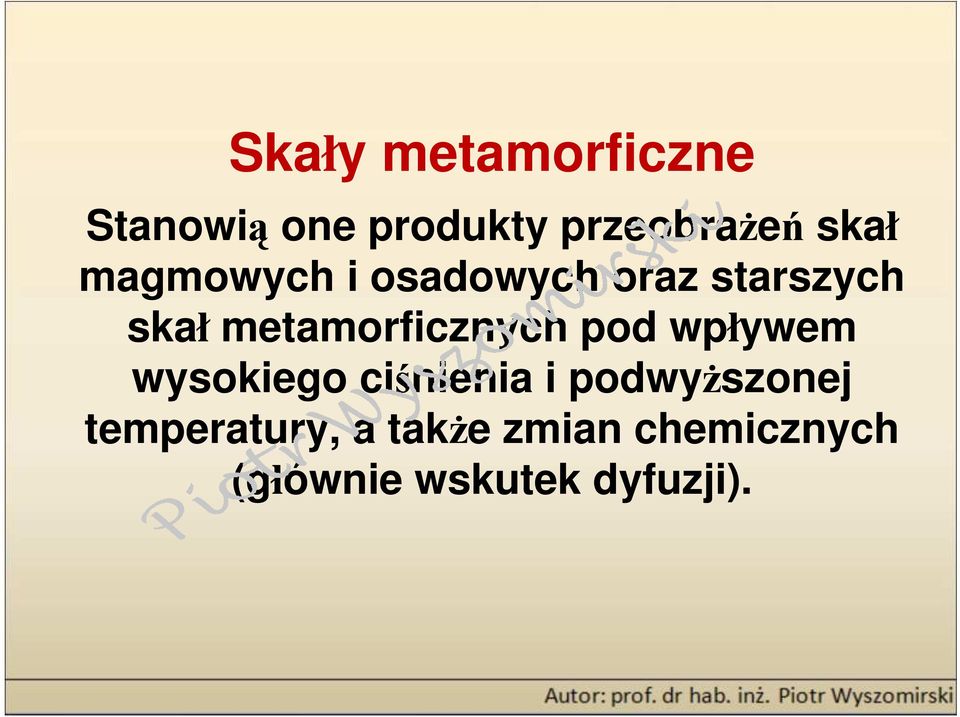

2 Skały metamorficzne Stanowią one produkty przeobraŝeń skał magmowych i osadowych oraz starszych skał metamorficznych pod wpływem wysokiego ciśnienia i podwyŝszonej temperatury, a takŝe zmian chemicznych (głównie wskutek dyfuzji).

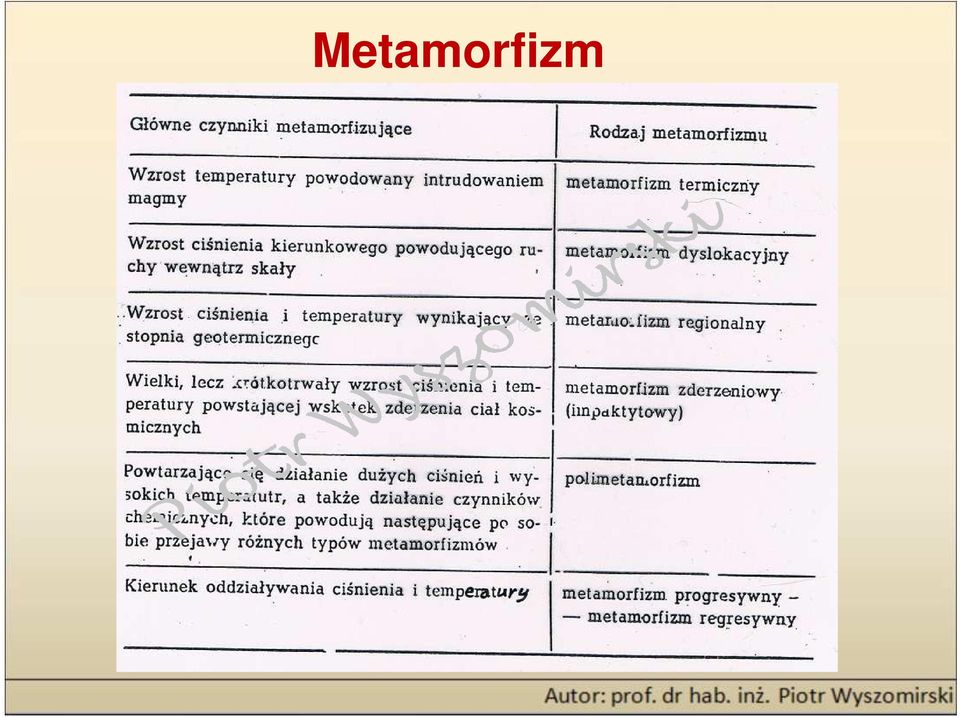

3 Metamorfizm

4

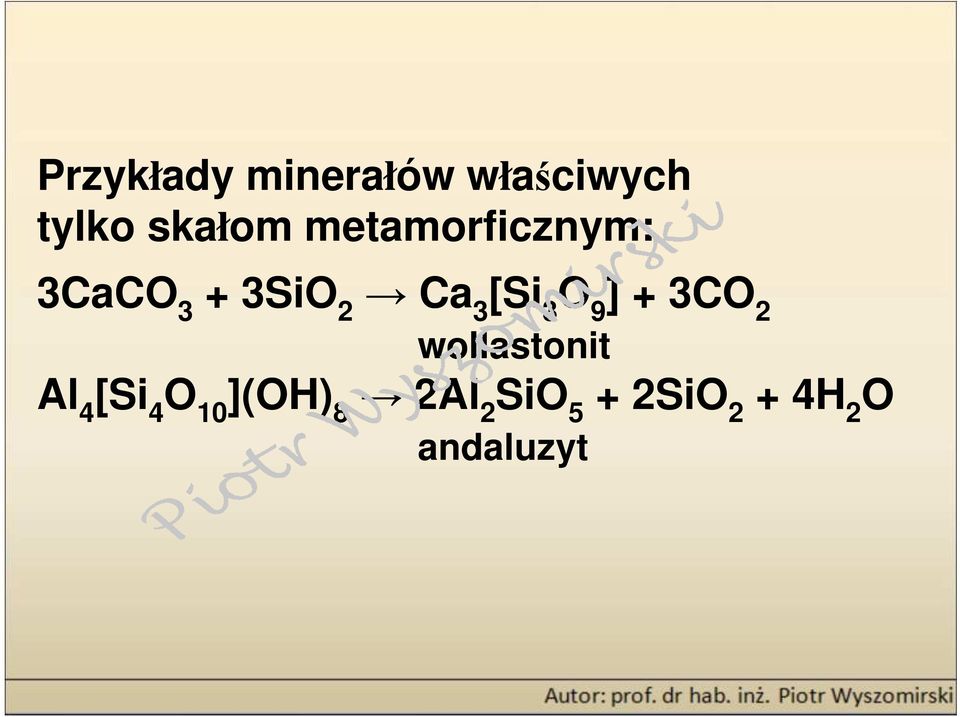

5 Przykłady minerałów właściwych tylko skałom metamorficznym: 3CaCO 3 + 3SiO 2 Ca 3 [Si 3 O 9 ] + 3CO 2 wollastonit Al 4 [Si 4 O 10 ](OH) 8 2Al 2 SiO 5 + 2SiO 2 + 4H 2 O andaluzyt

6 Facja metamorfizmu Tym mianem określa się zespół minerałów skałotwórczych skał metamorficznych, który moŝe współwystępować i trwale współistnieć w określonych zakresach ciśnienia i temperatury. Przykładowo: obecność wollastonitu Ca 3 [Si 3 O 9 ] świadczy o temperaturze ok. 500 o C panującej w środowisku podczas powstawania tego minerału.

7

8

9 Uproszczona klasyfikacja skał metamorficznych

10 Metamorfizm regionalny najbardziej pospolitych typów skał wyjściowych

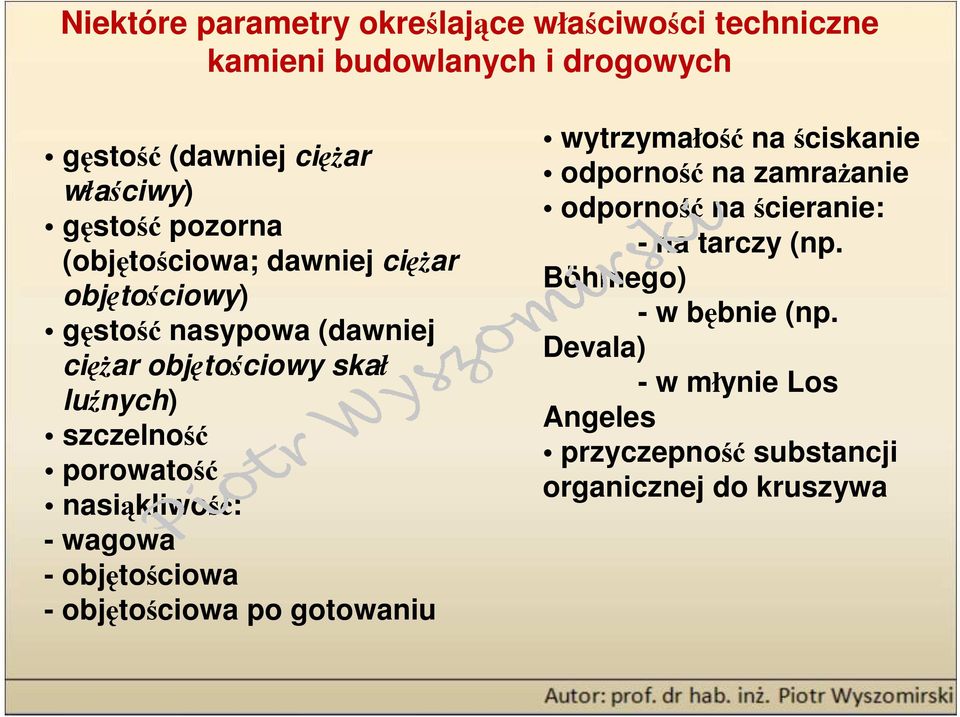

11 Niektóre parametry określające właściwości techniczne kamieni budowlanych i drogowych gęstość (dawniej cięŝar właściwy) gęstość pozorna (objętościowa; dawniej cięŝar objętościowy) gęstość nasypowa (dawniej cięŝar objętościowy skał luźnych) szczelność porowatość nasiąkliwość: - wagowa - objętościowa - objętościowa po gotowaniu wytrzymałość na ściskanie odporność na zamraŝanie odporność na ścieranie: - na tarczy (np. Böhmego) - w bębnie (np. Devala) - w młynie Los Angeles przyczepność substancji organicznej do kruszywa

12 Niektóre parametry określające właściwości techniczne kamieni budowlanych i drogowych Gęstość (dawniej cięŝar właściwy) masa jednostki objętości surowca bez uwzględnienia porów. Gęstość pozorna (gęstość objętościowa; dawniej cięŝar objętościowy) - masa jednostki objętości surowca wraz z zawartymi w nim porami i innymi pustkami. Gęstość nasypowa - masa jednostki objętości okruchów surowca wraz z porami i luźną między nimi przestrzenią. Szczelność stosunek gęstości pozornej do gęstości. Porowatość całkowita stosunek całkowitej objętości porów do objętości próbki, łącznie z jej wszystkimi porami. WyróŜnia się porowatość: otwartą i zamkniętą. Nasiąkliwość stosunek masy cieczy pochłoniętej przez próbkę, przy całkowitym nasyceniu, do masy suchej próbki.

13

14

15 Ścieralność róŝnych surowców skalnych z obszaru Polski określona metodą bębna Devala (Kamieński, Skalmowski 1957) Rodzaj skały Ubytek masy [%] Jakość Granity 1,8 5,4 od bardzo dobrej do bardzo niskiej Porfiry Andezyt Diabazy Piaskowce kwarcytowe Piaskowce Wapienie Dolomity 3,19 3,96 3,03 1,73 3,87 1,42 2,41 2,0 5,6 4,04 12,32 2,58 4,92 niska średnia od dobrej do niskiej bardzo dobra i dobra od dobrej do niskiej bardzo niska od średniej do bardzo niskiej

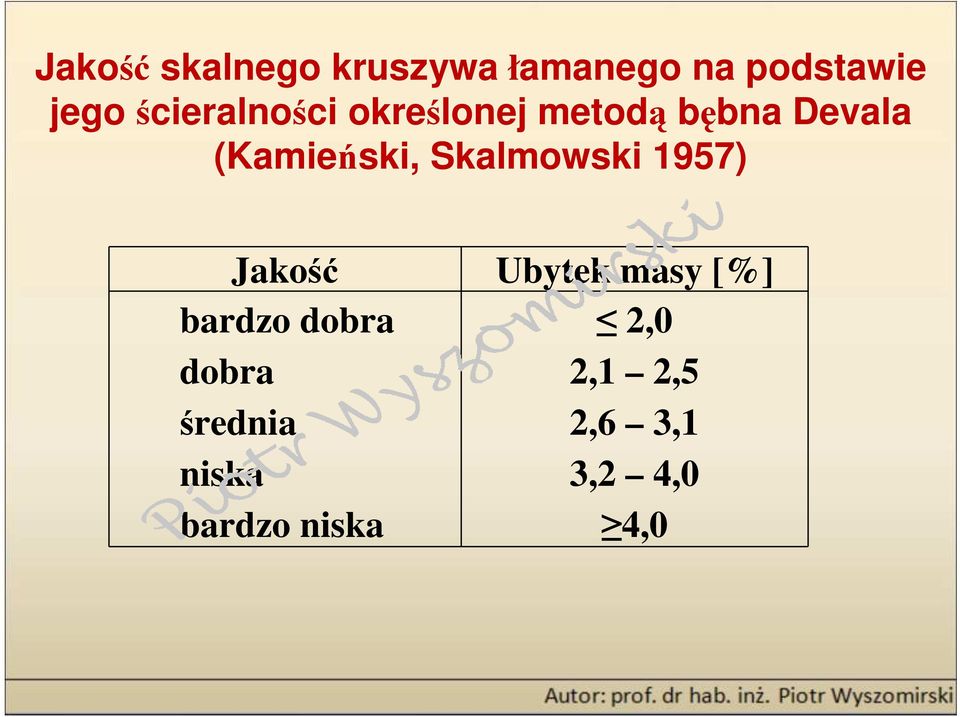

16 Jakość skalnego kruszywa łamanego na podstawie jego ścieralności określonej metodą bębna Devala (Kamieński, Skalmowski 1957) Jakość Ubytek masy [%] bardzo dobra 2,0 dobra 2,1 2,5 średnia 2,6 3,1 niska 3,2 4,0 bardzo niska 4,0

17

18 Podziałkruszyw budowlanych kruszywa mineralne: naturalne i łamane, kruszywa sztuczne (np. żużlowe), kruszywa z recyklingu. Kruszywa łamane na rynku krajowym są produkowane ze skałosadowych (82%), magmowych (17%) i metamorficznych (1%) (Wolska-Kotańska, Góralczyk 2001).

19 Skały magmowe Odpowiedni skład mineralny oraz korzystna struktura i tekstura decydująo dobrych i bardzo dobrych właściwościach fizyczno-mechanicznych tych skał. Stanowiąone najlepszy materiałdo produkcji kruszyw budowlanych najwyższych marek.

20 Skały metamorficzne Do produkcji kruszyw budowlanych średniej jakości wykorzystywane sągłównie amfibolity. Stosowane sąteżodpady marmurów kalcytowych, które powstająpodczas produkcji elementów architektonicznych i dekoracyjnych. Przerabiane sąone na grysy, których jakość jest jednak stosunkowo niska.

21 Skały osadowe Do produkcji kruszyw łamanych wykorzystywane sągłównie skały węglanowe (wapienie, dolomity) oraz piaskowce (przede wszystkim o spoiwie krzemionkowym).

22 Podział surowców skalnych pod względem wytrzymałości na ściskanie (Kamieński, Skalmowski 1957) Wytrzymałość na ściskanie [MPa] Rodzaje skał bardzo duŝa duŝa średnia niska bardzo niska > < 40 bazalty, diabazy, kwarcyty, niektóre piaskowce drobnoziarniste granity, dioryty, porfiry kwarcowe, bazalty, zbite wapienie, piaskowce wapienie, piaskowce, średnioi drobnoziarniste granity, gnejsy porowate wapienie, piaskowce tufy, kreda, bardzo porowate piaskowce

23

24 Gęstość i gęstość pozorna (objętościowa) róŝnych surowców skalnych (Kamieński, Skalmowski 1957) Rodzaj skały Zwięzłe Bazalt Granit Porfir Wapień Piaskowiec Luźne Piasek kwarcowy świr Gęstość c w [g/cm 3 ] 2,934 3,087 2,582 2,685 2,586 2,656 2,701 2,840 2,593 2,715 2,580 2,660 2,620 2,645 Gęstość pozorna c o [g/cm 3 ] 2,929 3,060 2,262 2,671 2,193 2,620 1,945 2,699 1,904 2,600 1,310 1,570 1,400 1,660

25 Szczelność niektórych surowców skalnych (Kamieński, Skalmowski 1957) Rodzaj skały Granit Porfir Bazalt Piaskowiec Wapień Szczelność 0,864 0,998 0,845 0,996 0,971 0,999 0,761 0,973 0,716 0,994

26

27

28 Oznaczenie mrozoodporności Polega ono na wielokrotnym zamrażaniu (-20 o C, 6 h) próbek w powietrzu i jej odmrażaniu (+18 o C, 6 h) w wodzie. Maksymalnąliczbęcykli określa zleceniodawca. Każda próbka ma kształt prostopadłościanu o wymiarach 50x50x300 mm. O mrozoodporności można teżsądzićna podstawie zachowania się próbek podczas ich nasycania 14%- owym roztworem Na 2 SO 4 i następnie suszenia. Miarą mrozoodporności surowców skalnych jest też ich niska nasiąkliwość(< 1%).

29
