OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI Wyszków. ul.leśników 27 Działka nr 427/19
|
|
- Karolina Barańska
- 7 lat temu
- Przeglądów:
Transkrypt

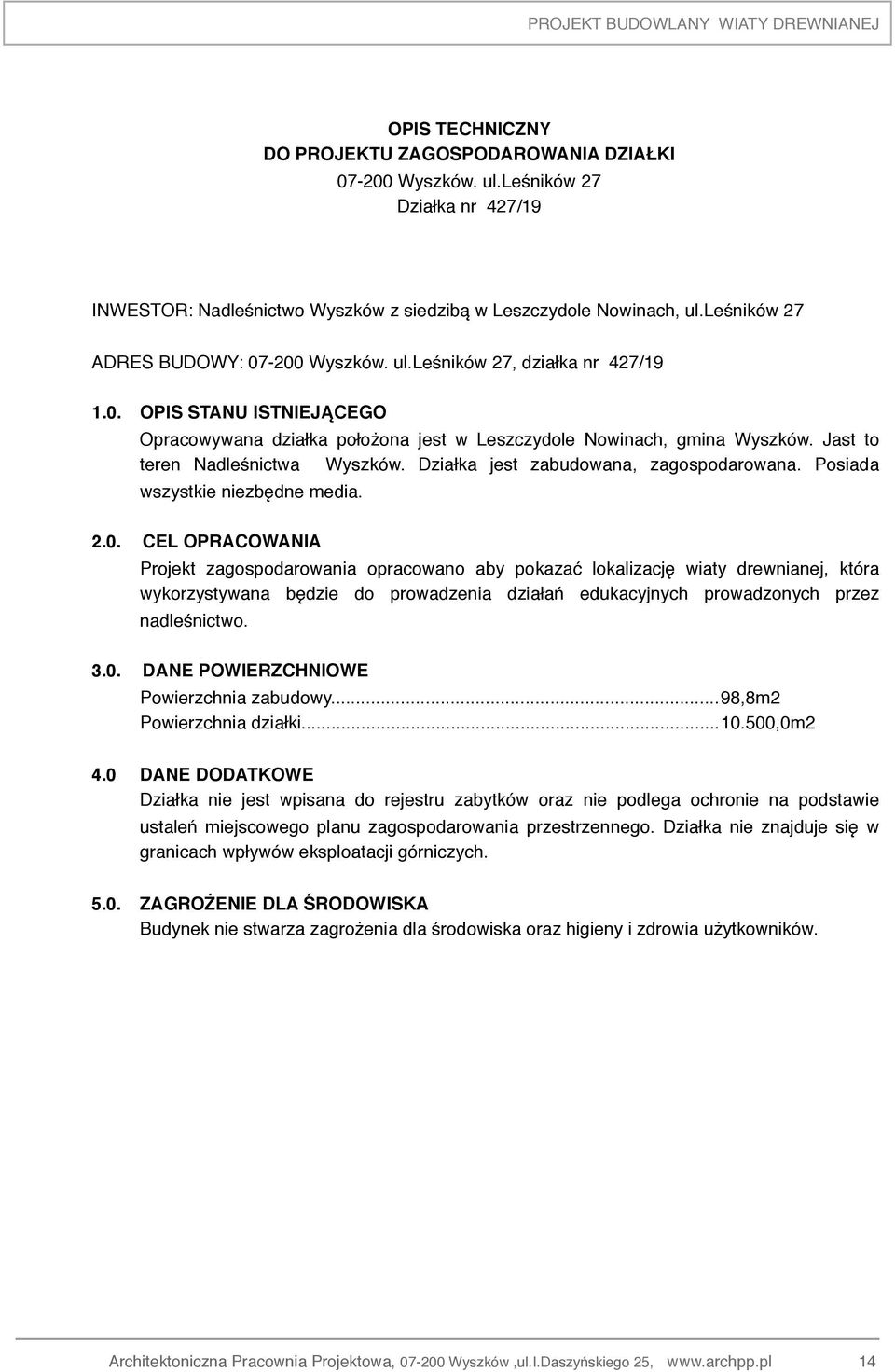

1 PROJEKT BUDOWLANY WIATY DREWNIANEJ OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI Wyszków. ul.leśników 27 Działka nr 427/19 INWESTOR: Nadleśnictwo Wyszków z siedzibą w Leszczydole Nowinach, ul.leśników 27 ADRES BUDOWY: Wyszków. ul.leśników 27, działka nr 427/ OPIS STANU ISTNIEJĄCEGO Opracowywana działka położona jest w Leszczydole Nowinach, gmina Wyszków. Jast to teren Nadleśnictwa Wyszków. Działka jest zabudowana, zagospodarowana. Posiada wszystkie niezbędne media CEL OPRACOWANIA Projekt zagospodarowania opracowano aby pokazać lokalizację wiaty drewnianej, która wykorzystywana będzie do prowadzenia działań edukacyjnych prowadzonych przez nadleśnictwo DANE POWIERZCHNIOWE Powierzchnia zabudowy...98,8m2 Powierzchnia działki ,0m2 4.0 DANE DODATKOWE Działka nie jest wpisana do rejestru zabytków oraz nie podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. Działka nie znajduje się w granicach wpływów eksploatacji górniczych ZAGROŻENIE DLA ŚRODOWISKA Budynek nie stwarza zagrożenia dla środowiska oraz higieny i zdrowia użytkowników. Architektoniczna Pracownia Projektowa, Wyszków,ul.I.Daszyńskiego 25, 14

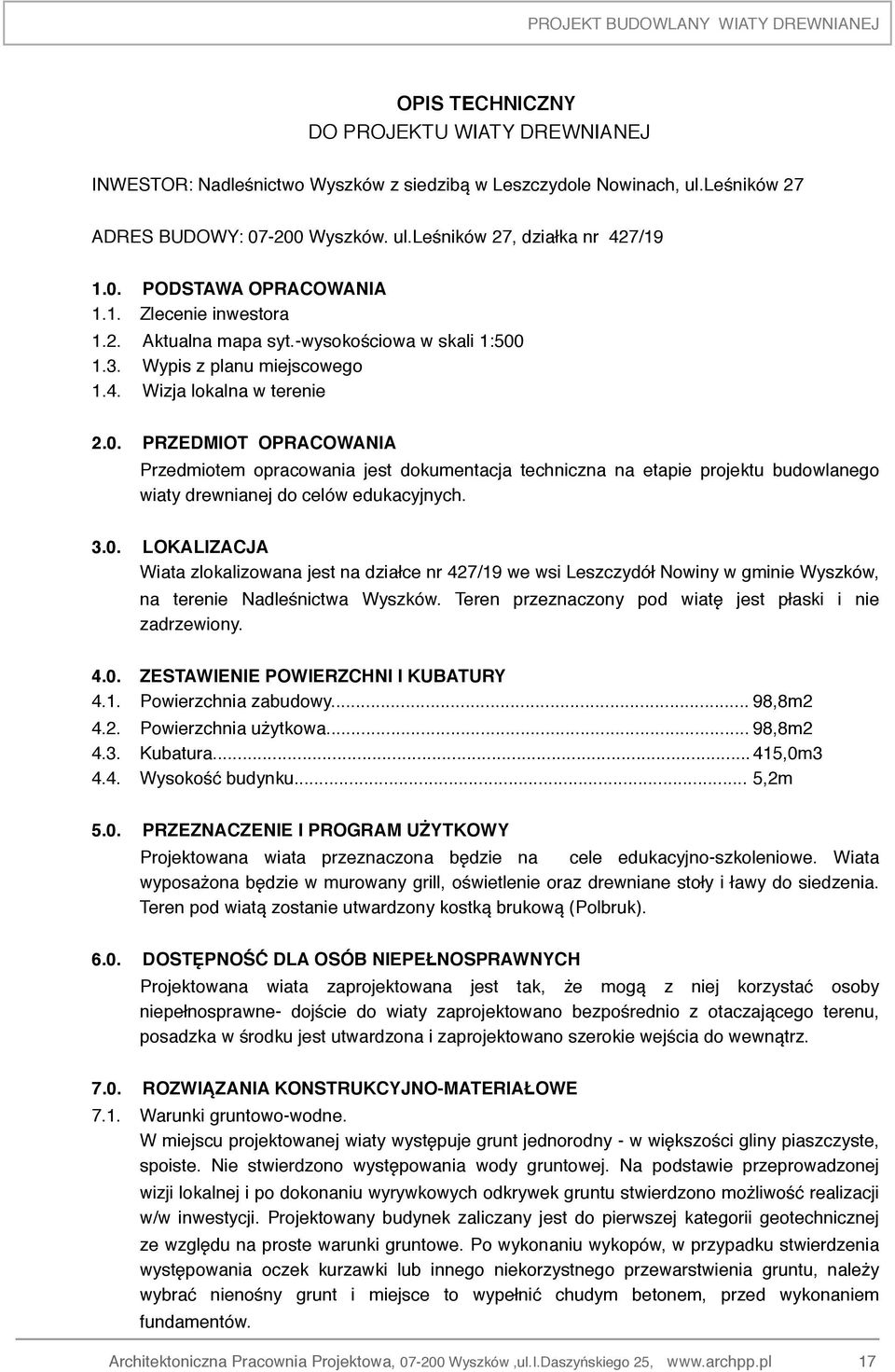

2 PROJEKT BUDOWLANY WIATY DREWNIANEJ OPIS TECHNICZNY DO PROJEKTU WIATY DREWNIANEJ INWESTOR: Nadleśnictwo Wyszków z siedzibą w Leszczydole Nowinach, ul.leśników 27 ADRES BUDOWY: Wyszków. ul.leśników 27, działka nr 427/ PODSTAWA OPRACOWANIA 1.1. Zlecenie inwestora 1.2. Aktualna mapa syt.-wysokościowa w skali 1: Wypis z planu miejscowego 1.4. Wizja lokalna w terenie 2.0. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest dokumentacja techniczna na etapie projektu budowlanego wiaty drewnianej do celów edukacyjnych LOKALIZACJA Wiata zlokalizowana jest na działce nr 427/19 we wsi Leszczydół Nowiny w gminie Wyszków, na terenie Nadleśnictwa Wyszków. Teren przeznaczony pod wiatę jest płaski i nie zadrzewiony ZESTAWIENIE POWIERZCHNI I KUBATURY 4.1. Powierzchnia zabudowy...98,8m Powierzchnia użytkowa...98,8m Kubatura...415,0m Wysokość budynku...5,2m PRZEZNACZENIE I PROGRAM UŻYTKOWY Projektowana wiata przeznaczona będzie na cele edukacyjno-szkoleniowe. Wiata wyposażona będzie w murowany grill, oświetlenie oraz drewniane stoły i ławy do siedzenia. Teren pod wiatą zostanie utwardzony kostką brukową (Polbruk). DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH Projektowana wiata zaprojektowana jest tak, że mogą z niej korzystać osoby niepełnosprawne- dojście do wiaty zaprojektowano bezpośrednio z otaczającego terenu, posadzka w środku jest utwardzona i zaprojektowano szerokie wejścia do wewnątrz ROZWIĄZANIA KONSTRUKCYJNO-MATERIAŁOWE 7.1. Warunki gruntowo-wodne. W miejscu projektowanej wiaty występuje grunt jednorodny - w większości gliny piaszczyste, spoiste. Nie stwierdzono występowania wody gruntowej. Na podstawie przeprowadzonej wizji lokalnej i po dokonaniu wyrywkowych odkrywek gruntu stwierdzono możliwość realizacji w/w inwestycji. Projektowany budynek zaliczany jest do pierwszej kategorii geotechnicznej ze względu na proste warunki gruntowe. Po wykonaniu wykopów, w przypadku stwierdzenia występowania oczek kurzawki lub innego niekorzystnego przewarstwienia gruntu, należy wybrać nienośny grunt i miejsce to wypełnić chudym betonem, przed wykonaniem fundamentów. Architektoniczna Pracownia Projektowa, Wyszków,ul.I.Daszyńskiego 25, 17
3 7.2. Fundamenty. PROJEKT BUDOWLANY WIATY DREWNIANEJ Fundament pod grill - betonowy, z betonu B25, zbrojony po obwodzie przeciwskurczowo siatką zgrzewaną z prętów Φ 6. Fundament pod słupki, z betonu żwirowego kl B20, Fundament zazbroić prętami stalowymi ze stali klasy A-III (34GS) 4 Φ 12 oraz strzemiona z drutu Φ 6, stal A-0 (St3S). Pod fundament należy wykonać warstwę wyrównąwczą z chudego betonu gr. 5,0cm 7.3. Konstrukcja wiaty Drewniana konstrukcja szkieletowa. Słupy 14/14,płatwie 12/14,krokwie 7/14, Konstrukcja - drewniana, z drewna sosnowego klasy K27. Wszystkie elementy drewniane należy zabezpieczyć przed korozją biologiczną przez min. 2-krotne smarowanie preparatem impregnująco-grzybobójczym według wytycznych i zaleceń producenta lub środkami dopuszczonymi do stosowania w budownictwie mieszkalnym. Wszystkie widoczne elementy drewniane należy pomalować dwukrotnie Sadolin Ekstra w kolorze ustalonym z inwestorem. Styk elem. drewnianych z murem- należy zastosować dodatkową ochronę w postaci przekładki z papy asfaltowej. Słupy konstrukcyjne należy osadzić w fundamencie za pośrednictwem gotowych, wsporników stalowych, ocynkowanych (np firmy Simpson Strong-Tie lub podobnych) Analogicznie należy osadzić słupki barierki 7.4. Dach Dach dwuspadowy - pokryty gontem bitumicznym f.katepal w kolorze cieniowanym zielonym. Kąt nachylenia dachu Warstwy jak na rysunku przekroju Grill Grill wykonać z piaskowca łamanego, palenisko z cegły szamotowej, komin z cegły postarzonej na zaprawie cem.-wapiennej. Komin zakończony czapką wykonaną z blachy malowanej na czarno. Ruszt ze stali nierdzewnej Rynny i rury spustowe Systemowe, z blachy stalowej mal.piecowo zgodne z katalogiem wybranej firmy. Rynny Φ 150mm, rury spustowe Φ 150mm Obróbki dachu Zastosować obróbki dachowe systemowe lub wykonać indywidualnie z blachy stalowej mal. piecowo w kolorze dachu Posadzka wiaty Z kostki betonowej gr. 6,0cm, na podsypce z piasku.wzór kostki do uzgodn. z inwestorem Wyposażenie wiaty Stoły i ławy drewniane, wykonane na zamówienie z drewna liściastego, zabezpieczone lakierobejcą poprzez dwukrotne malowanie INSTALACJE 8.1. Wiata wyposażona będzie w instalację elektryczną (wg odrębnego opracowania) Odprowadzenie wód opadowych do kanalizacji deszczowej znajdującej się na terenie 9.0. UWAGI KOŃCOWE Powyższy opis nie jest wyczerpujący. Oznacza to, że wykonawca musi uwzględnić wykonanie wszelkich prac mających związek z specjalizacją lub też takich, ktore wiążą się bądź wynikają z prac prowadzonych przez innych wykonawców branżowych. Przed przystąpieniem do realizacji inwestycji wszelkiego rodzaju wątpliwości dotyczące wykonania przedmiotowego obiektu na podstawie w/w dokumentacji technicznej należy wyjaśnić z projektantem. Materialy zastosowane do realizacji przedmiotowej inwestycji powinny posiadać atesty ITB. Ewentualne zmiany materiałów uzgodnić z Architektoniczna Pracownia Projektowa, Wyszków,ul.I.Daszyńskiego 25, 18
4 PROJEKT BUDOWLANY WIATY DREWNIANEJ projektantem. Wszystkie roboty budowlane należy prowadzić z zachowaniem interesu osób trzecich, zgodnie z zasadami sztuki budowlanej, właściwymi normami i pod nadzorem osób uprawnionych. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa i adres obiektu budowlanego Wiata drewniana Nadleśnictwo Wyszków z siedzibą w Leszczydole Nowinach, ul.leśników 27 ADRES BUDOWY: Wyszków. ul.leśników 27, działka nr 427/19 Opracował mgr inż.arch. Wojciech Smółkowski Warunki bezpieczeństwa i ochrony zdrowia Wykonawca ma obowiązek opracowania Planu Bezpieczeństwa i Ochrony Zdrowia zgodnie z art.18 ust.1 pkt 3. Rodzaje robót wymagających opracowania planów Bezpieczeństwa i Ochrony Zdrowia są wymienione w rozporządzeniu Ministra Infrastruktury z dnia 27 VIII 2002 roku, Dziennnik Ustaw nr 151 poz i nowelizacji z dnia 24 VI 2003 roku Dziennik Ustaw nr 120 poz Inwestor ma obowiązek egzekwowania od wykonawcy opracowanie w/w planu. Opracowanie planów jest wymagane jeżeli: - roboty trwają dłużej niż 30 dni i jednocześnie zatrudnionych jest co najmniej 30 pracowników lub pracochłonność robot przekracza 500 osobo-dni. - występują roboty o wysokim ryzyku wypadku a w szczególności przysypania ziemią lub upadku z wysokości takie jak - wykopy bez rozparcia o głębokości powyżej 1,5m - wykopy szerokoprzestrzenne o głębokości powyżej 3,0m - roboty zagrożone upadkiem z wysokości powyżej 5,0m - prace przy których występuje zagrożenie substancjami chemicznymi 1.0. PODSTAWA OPRACOWANIA 1.1. Projekt wiaty drewnianej 1.2. RMBiPS z dnia r w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych Dz.U. Nr 13, poz RMBiPS z dnia r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy RMBiPS z dnia r w sprawie wprowadzenia obowiązku stosowania niektórych Polskich Norm i norm branżowych, dot. bezpieczeństwa i higieny pracy Dz.U. Nr 37, poz ZAKRES ROBÓT a/ wykonanie wykopów pod fundamenty b/ wykonanie robót zbrojeniowych stanu 0 c/ wykonanie stóp i ław fundamentowych, betonowanie d/ konstrukcji drewnianej wiaty e/ wykonanie więźby dachowej i pokrycia dachu f/ wykonanie posadzki g/ wykonanie instalacji wewnętrznych h/ wykonanie obróbek blacharskich, montaż orynnowania i/ wykonanie pozostałych robót wykończeniowych 3.0. ISTNIEJĄCE NA DZIAŁCE OBIEKTY BUDOWLANE Budynki Nadleśnictwa 4.0. ELEMENTY ZAGOSP. MOGĄCE STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA Brak 5.0. ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH Architektoniczna Pracownia Projektowa, Wyszków,ul.I.Daszyńskiego 25, 19
5 PROJEKT BUDOWLANY WIATY DREWNIANEJ Wykonywanie wykopów,- dotyczy robót zbrojarskich, betonowania, montażu elementów drewnianych konstrukcji- przy tych robotach występuje ryzyko upadku z wys, obsługa sprzętu mechanicznego SPOSÓB PRZEPROWADZENIA INSTRUKTAŻU PRACOWNIKÓW Przed przystąpieniem do budowy należy pracowników przeszkolić i zapoznać się z zasadami BHP na budowie, każdy pracownik pracujący na wysokości powinien mieć aktualne badania 7.0. dopuszczające go do pracy na wysokości. Rusztowania należy posadowić na twardym podłożu i mocować do ścian na odpowiednie kotwy. Teren wygrodzić tak, aby nikt niepowołany nie miał wstępu na teren budowy WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT - Ogrodzenie terenu i wyznaczenie stref niebezpiecznych. - Granice tereny, które nie można ogrodzić należy oznakować za pomocą tablic ostrzegawczych - Wysokość ogrodzenia powinna wynosić minimum 1,5m - Odpady należy usuwać w sposób ograniczający ich rozrzut i pylenie - Drogi ewakuacyjne muszą odpowiadać wymaganiom przepisów techn.-budowlanych oraz ppoż. - Przed rozpoczęciem robót budowlanych ustalić istniejące trasy przebiegu mediów i zapoznać pracowników z symbolami tych tras. - Teren budowy wyposażyć w niezbędny sprzęt do gaszenia pożarów - Prowadzenie robót ziemnych w pobliżu instalacji podziemnych powinno odbywać się ręcznie. - Osoby przebywające na stanowiskach pracy, znajdujące się na wysokości co najmniej 1m od poziomu podłogi lub ziemi, powinny być zabezpieczone przed upadkiem z wysokości za pomocą balustrady składającej się z deski krawężnikowej o wys. 0,15m i poręczy ochronnej umieszczonej na wys. 1,1m. Wolną przestrzeń pomiędzy deską krawężnikową a poręczą wypełnia się w sposób zabezpieczający pracowników przed upadkiem z wysokości PIERWSZA POMOC Na budowie powinny być urządzone punkty pierwszej pomocy obsługiwane przez wyszkolonych w tym zakresie pracowników. Jeżeli roboty są wykonywane w odległości więszej niż 500m od punktu pierwszej pomocy, w miejscupracy powinna znajdować się przenośna apteczka. Jeżeli w razie wypadku publiczne środki transportowe służby zdrowia nie mogą zapewnić szybkiego przewozu poszkodowanych, kierownictwo budowy powinno dostarczyć dostępne mu środki lokomocji. Na budowie powinien być wywieszony na widocznym miejscu wykaz zawierający adresy i numery telefonów najbliższego punktu lekarskiego, najbliższej straży pożarnej i policji. Wyszków, sierpień 2013 Architektoniczna Pracownia Projektowa, Wyszków,ul.I.Daszyńskiego 25, 20

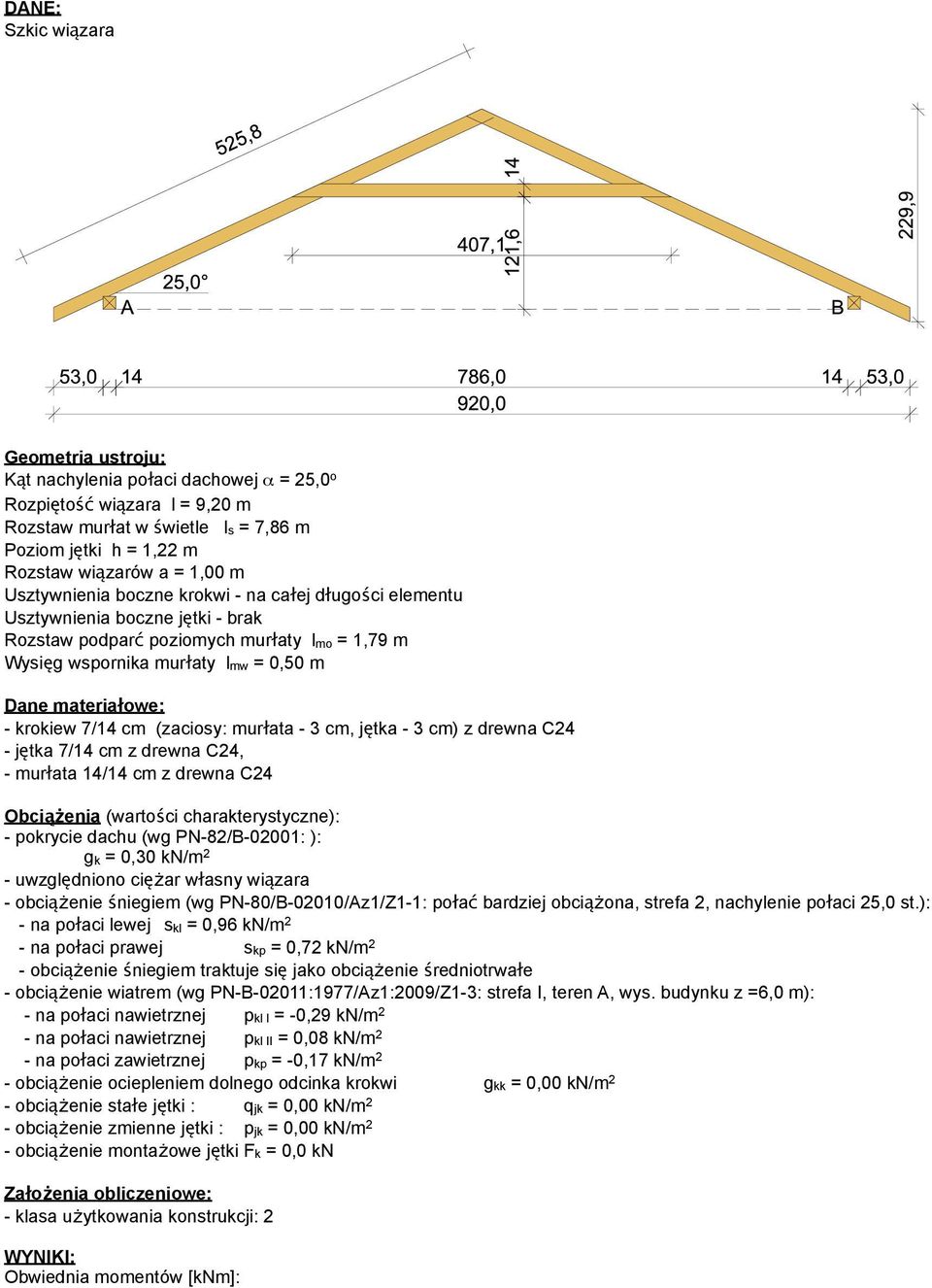

6 DANE: Szkic wiązara Geometria ustroju: Kąt nachylenia połaci dachowej α = 25,0 o Rozpiętość wiązara l = 9,20 m Rozstaw murłat w świetle ls = 7,86 m Poziom jętki h = 1,22 m Rozstaw wiązarów a = 1,00 m Usztywnienia boczne krokwi - na całej długości elementu Usztywnienia boczne jętki - brak Rozstaw podparć poziomych murłaty lmo = 1,79 m Wysięg wspornika murłaty lmw = 0,50 m Dane materiałowe: - krokiew 7/14 cm (zaciosy: murłata - 3 cm, jętka - 3 cm) z drewna C24 - jętka 7/14 cm z drewna C24, - murłata 14/14 cm z drewna C24 Obciążenia (wartości charakterystyczne): - pokrycie dachu (wg PN-82/B-02001: ): gk = 0,30 kn/m 2 - uwzględniono ciężar własny wiązara - obciążenie śniegiem (wg PN-80/B-02010/Az1/Z1-1: połać bardziej obciążona, strefa 2, nachylenie połaci 25,0 st.): - na połaci lewej skl = 0,96 kn/m 2 - na połaci prawej skp = 0,72 kn/m 2 - obciążenie śniegiem traktuje się jako obciążenie średniotrwałe - obciążenie wiatrem (wg PN-B-02011:1977/Az1:2009/Z1-3: strefa I, teren A, wys. budynku z =6,0 m): - na połaci nawietrznej pkl I = -0,29 kn/m 2 - na połaci nawietrznej pkl II = 0,08 kn/m 2 - na połaci zawietrznej pkp = -0,17 kn/m 2 - obciążenie ociepleniem dolnego odcinka krokwi gkk = 0,00 kn/m 2 - obciążenie stałe jętki : qjk = 0,00 kn/m 2 - obciążenie zmienne jętki : pjk = 0,00 kn/m 2 - obciążenie montażowe jętki Fk = 0,0 kn Założenia obliczeniowe: - klasa użytkowania konstrukcji: 2 WYNIKI: Obwiednia momentów [knm]:
7 Obwiednia przemieszczeń [mm]: Ekstremalne reakcje podporowe: węzeł (podpora) V [kn] H [kn] kombinacja SGN 2 (A) 8,42-0,22 7,43 6 (B) 8,42-0,22 8,36 10,53 0,44 11,27-10,53-0,44-11,27 K4: stałe-max+śnieg+0,90 wiatr z lewej-wariant II K26: stałe-min+wiatr z lewej K7: stałe-max+śnieg-wariant II K11: stałe-max+śnieg-wariant II+0,90 wiatr z prawej-wariant II K28: stałe-min+wiatr z prawej K7: stałe-max+śnieg-wariant II WYMIAROWANIE wg PN-B-03150:2000 drewno lite iglaste wg PN-EN 338:2004, klasa wytrzymałości C24 fm,k = 24 MPa, ft,0,k = 14 MPa, fc,0,k = 21 MPa, fv,k = 2,5 MPa, E0,mean = 11 GPa, ρk = 350 kg/m 3 Krokiew 7/14 cm (zaciosy: murłata - 3 cm, jętka - 3 cm) Smukłość λy = 89,3 < 150 λz = 0,0 < 150 Maksymalne siły i naprężenia w przęśle decyduje kombinacja: K11 stałe-max+śnieg-wariant II+0,90 wiatr z prawej-wariant II M = -1,56 knm, N = 11,20 kn fm,y,d = 14,77 MPa, fc,0,d = 12,92 MPa σm,y,d = 6,80 MPa, σc,0,d = 1,14 MPa kc,y = 0,382 σc,0,d/(kc,y fc,0,d) + σm,y,d/fm,y,d = 0,692 < 1 (σc,0,d/fc,0,d) 2 + σm,y,d/fm,y,d = 0,330 < 1 Maksymalne siły i naprężenia na podporze - murłacie decyduje kombinacja: K4 stałe-max+śnieg+0,90 wiatr z lewej-wariant II M = -0,26 knm, N = 12,69 kn fm,y,d = 14,77 MPa, fc,0,d = 12,92 MPa σm,y,d = 1,87 MPa, σc,0,d = 1,65 MPa (σc,0,d/fc,0,d) 2 + σm,y,d/fm,y,d = 0,143 < 1 Maksymalne siły i naprężenia na podporze - jętce decyduje kombinacja: K11 stałe-max+śnieg-wariant II+0,90 wiatr z prawej-wariant II M = -1,56 knm, N = 11,20 kn fm,y,d = 14,77 MPa, fc,0,d = 12,92 MPa σm,y,d = 11,90 MPa, σc,0,d = 2,00 MPa (σc,0,d/fc,0,d) 2 + σm,y,d/fm,y,d = 0,830 < 1 Maksymalne ugięcie krokwi (pomiędzy murłatą a jętką) ufin = 3,41 mm < unet,fin = l / 200 = 2626/ 200 = 13,13 mm (26,0%)
8 Maksymalne ugięcie wspornika krokwi ufin = 3,09 mm < unet,fin = 2 l / 200 = 2 566/ 200 = 5,66 mm (54,5%) Jętka 7/14 cm z drewna C24 Smukłość λy = 85,1 < 150 λz = 170,2 > 150 Maksymalne siły i naprężenia M = 0,06 knm, N = 9,21 kn fm,y,d = 14,77 MPa, fc,0,d = 12,92 MPa σm,y,d = 0,26 MPa, σc,0,d = 0,94 MPa kc,y = 0,416, kc,z = 0,113 σc,0,d/(kc,y fc,0,d) + σm,y,d/fm,y,d = 0,192 < 1 σc,0,d/(kc,z fc,0,d) + σm,y,d/fm,y,d = 0,662 < 1 Maksymalne ugięcie decyduje kombinacja: K7 stałe-max+śnieg-wariant II ufin = 0,34 mm < unet,fin = l / 200 = 3414/ 200 = 17,07 mm (2,0%) Murłata 14/14 cm Część murłaty leżąca na ścianie Ekstremalne obciążenia obliczeniowe qz,max = 8,42 kn/m, qy,max = 11,27 kn/m qz,min = -0,22 kn/m (odrywanie) Maksymalne siły i naprężenia Mz = 3,87 knm fm,z,d = 14,77 MPa σm,z,d = 8,457 MPa σm,z,d/fm,z,d = 0,573 < 1 Część wspornikowa murłaty Ekstremalne obciążenia obliczeniowe qz,max = 8,42 kn/m, qy,max = 11,27 kn/m Maksymalne siły i naprężenia decyduje kombinacja: K4 stałe-max+śnieg+0,90 wiatr z lewej-wariant II My = 1,05 knm, Mz = 1,41 knm fm,y,d = 14,77 MPa, fm,z,d = 14,77 MPa σm,y,d = 2,30 MPa, σm,z,d = 3,07 MPa km = 0,7 σm,y,d/fm,y,d + km σm,z,d/fm,z,d = 0,302 < 1 km σm,y,d/fm,y,d + σm,z,d/fm,z,d = 0,317 < 1 Maksymalne ugięcie: ufin = 0,31 mm < unet,fin = 2 l / 200 = 2 500/ 200 = 5,00 mm (6,3%)

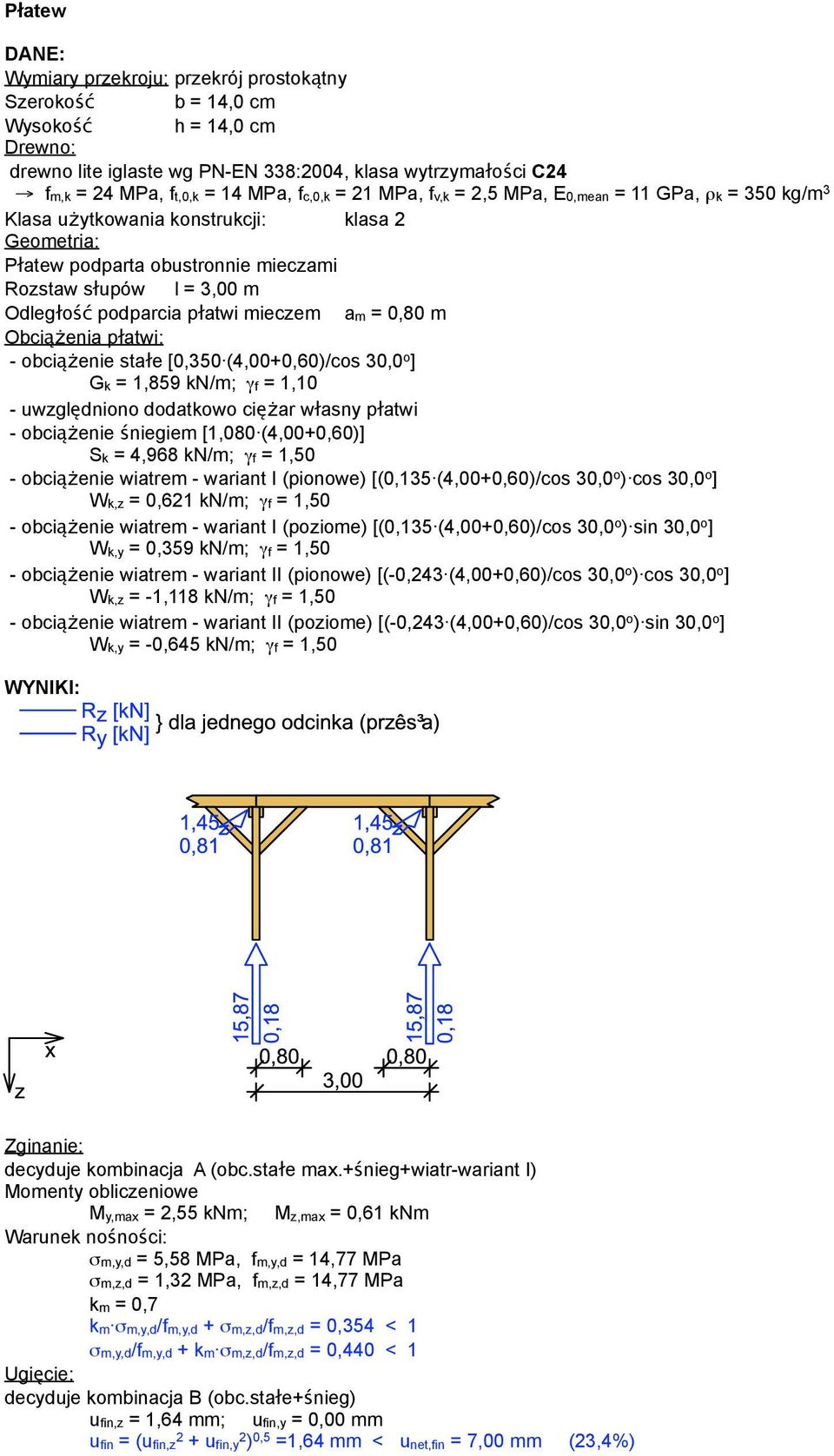

9 Płatew DANE: Wymiary przekroju: przekrój prostokątny Szerokość b = 14,0 cm Wysokość h = 14,0 cm Drewno: drewno lite iglaste wg PN-EN 338:2004, klasa wytrzymałości C24 fm,k = 24 MPa, ft,0,k = 14 MPa, fc,0,k = 21 MPa, fv,k = 2,5 MPa, E0,mean = 11 GPa, ρk = 350 kg/m 3 Klasa użytkowania konstrukcji: klasa 2 Geometria: Płatew podparta obustronnie mieczami Rozstaw słupów l = 3,00 m Odległość podparcia płatwi mieczem am = 0,80 m Obciążenia płatwi: - obciążenie stałe [0,350 (4,00+0,60)/cos 30,0 o ] Gk = 1,859 kn/m; γf = 1,10 - uwzględniono dodatkowo ciężar własny płatwi - obciążenie śniegiem [1,080 (4,00+0,60)] Sk = 4,968 kn/m; γf = 1,50 - obciążenie wiatrem - wariant I (pionowe) [(0,135 (4,00+0,60)/cos 30,0 o ) cos 30,0 o ] Wk,z = 0,621 kn/m; γf = 1,50 - obciążenie wiatrem - wariant I (poziome) [(0,135 (4,00+0,60)/cos 30,0 o ) sin 30,0 o ] Wk,y = 0,359 kn/m; γf = 1,50 - obciążenie wiatrem - wariant II (pionowe) [(-0,243 (4,00+0,60)/cos 30,0 o ) cos 30,0 o ] Wk,z = -1,118 kn/m; γf = 1,50 - obciążenie wiatrem - wariant II (poziome) [(-0,243 (4,00+0,60)/cos 30,0 o ) sin 30,0 o ] Wk,y = -0,645 kn/m; γf = 1,50 WYNIKI: Zginanie: decyduje kombinacja A (obc.stałe max.+śnieg+wiatr-wariant I) Momenty obliczeniowe My,max = 2,55 knm; Mz,max = 0,61 knm Warunek nośności: σm,y,d = 5,58 MPa, fm,y,d = 14,77 MPa σm,z,d = 1,32 MPa, fm,z,d = 14,77 MPa km = 0,7 km σm,y,d/fm,y,d + σm,z,d/fm,z,d = 0,354 < 1 σm,y,d/fm,y,d + km σm,z,d/fm,z,d = 0,440 < 1 Ugięcie: decyduje kombinacja B (obc.stałe+śnieg) ufin,z = 1,64 mm; ufin,y = 0,00 mm ufin = (ufin,z 2 + ufin,y 2 ) 0,5 =1,64 mm < unet,fin = 7,00 mm (23,4%)
- 1 - Wiązar Jętkowy ,2 89,2 89,2 89,2 356,8 12,5 373,9 186,1 12,5 740,0
- 1 - Wiązar Jętkowy 5.2 OLICZENI STTYCZNO-WYTRZYMŁOŚCIOWE WIĄZR JĘTKOWEGO Użytkownik: iuro Inżynierskie SPECUD 1995-2010 SPECUD Gliwice utor: inż. Jan Kowalski Tytuł: Poz.1.3 Dach - Wiązar jętkowy DNE:
