1 Instrukcja obsługi

2 WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA Niniejsze urządzenie nie jest zaprojektowane do użytkowania przez dzieci oraz osoby z ograniczoną sprawnością ruchową, czuciową czy intelektualną. Podobnie rzecz się ma względem osób niedoświadczonych oraz posiadającą nikłą wiedzę na temat urządzenia. Warunkiem użytkowania maszyny przez wyżej wymienionych osób jest baczna opieka lub kontrola osoby odpowiedzialnej za bezpieczeństwo takiej osoby. Dzieci należy nadzorować, by nie bawiły się urządzeniem Korzystając z urządzenia, należy zachować podstawowe środki ostrożności. Maszyna jest zaprojektowana tylko do użytku domowego. NIEBEZPIECZEŃSTWO Aby wyeliminować ryzyko porażenia prądem: Nie wolno pozostawiać bez nadzoru urządzenia podłączonego do źródła zasilania. Maszynę do szycia należy wyłączyć niezwłocznie po zakończeniu pracy oraz przed oczyszczeniem. OSTRZEŻENIE Aby wyeliminować ryzyko poparzenia, pożaru, porażenia prądem lub obrażeń: 1. Maszyna nieprzeznaczona jest do zabawy. Gdy urządzenie używane jest przez dzieci lub w ich obecności, konieczny jest ścisły nadzór osoby dorosłej. 2. Maszyna powinna być używana zgodnie z jej przeznaczeniem opisanym w niniejszej instrukcji. Należy używać tylko wyposażenia rekomendowanego przez producenta i opisanego w niniejszej instrukcji. 3. Nie wolno używać maszyny, gdy: (1) uszkodzony jest przewód lub wtyczka, (2) urządzenie działa niewłaściwie na skutek upuszczenia lub zniszczenia, (3) urządzenie wcześniej wpadło do wody. Gdy zaistnieją powyższe okoliczności, maszynę należy zanieść do najbliższego autoryzowanego przedstawiciela lub centrum serwisowego, aby tam dokonano przeglądu, naprawy lub elektrycznej lub mechanicznej regulacji. 4. Nie wolno używać urządzenia jeśli którykolwiek z otworów wentylacyjnych jest zablokowany. Należy dbać o to, by otwory wentylacyjne tej maszyny do szycia oraz pedału były wolne od zalegającego kurzu, kłaczków i luźnego materiału. 5. Nie wolno wtykać ani wkładać żadnych obcych obiektów do otworów w maszynie. 6. Nie wolno używać maszyny na wolnym powietrzu. 7. Nie wolno obsługiwać maszyny w miejscach, gdzie używane są produkty w aerozolu (sprayu) oraz tam, gdzie stosowano tlen. 8. Aby odłączyć urządzenie od zasilania, należy wyłączyć wszystkie przełączniki (ustawić je w pozycji 0 ), a następnie wyjąć wtyczkę z kontaktu. 9. Nie wolno odłączać urządzenia od zasilania ciągnąc za przewód. Aby wyłączyć maszynę z sieci należy chwycić za wtyczkę, nie za przewód. 10. Należy trzymać palce z daleka od ruchomych części urządzenia, szczególnie od igły. 11. Zawsze należy używać odpowiedniej płytki do igły. Użycie niewłaściwej płytki może złamać igłę. 12. Nie wolno używać wygiętych igieł. 13. Nie wolno ciągnąć ani popychać materiału podczas szycia, gdyż może to spowodować wygięcie się lub złamanie igły. 14. Należy wyłączyć maszynę ( 0 ), zanim dokona się jakiekolwiek regulacji przy igle. Szczególnie dotyczy to czynności takich jak: nawlekanie igły, zmiana igły, nawlekania szpulki czy zmiany stopki dociskowej. 15. Zawsze należy odłączyć urządzenie od źródła zasilania, zanim przystąpi się do zdjęcia obudowy, smarowania lub innej czynności regulującej ujętej w niniejszej instrukcji. INSTRUKCJĘ NALEŻY ZACHOWAĆ W przypadku wyzbycia się maszyny, musi być ona bezpiecznie zutylizowana zgodnie z prawem krajowym odnośnie produktów elektrycznych. W razie wątpliwości skontaktuj się ze sprzedawcą.

3

4

5

6

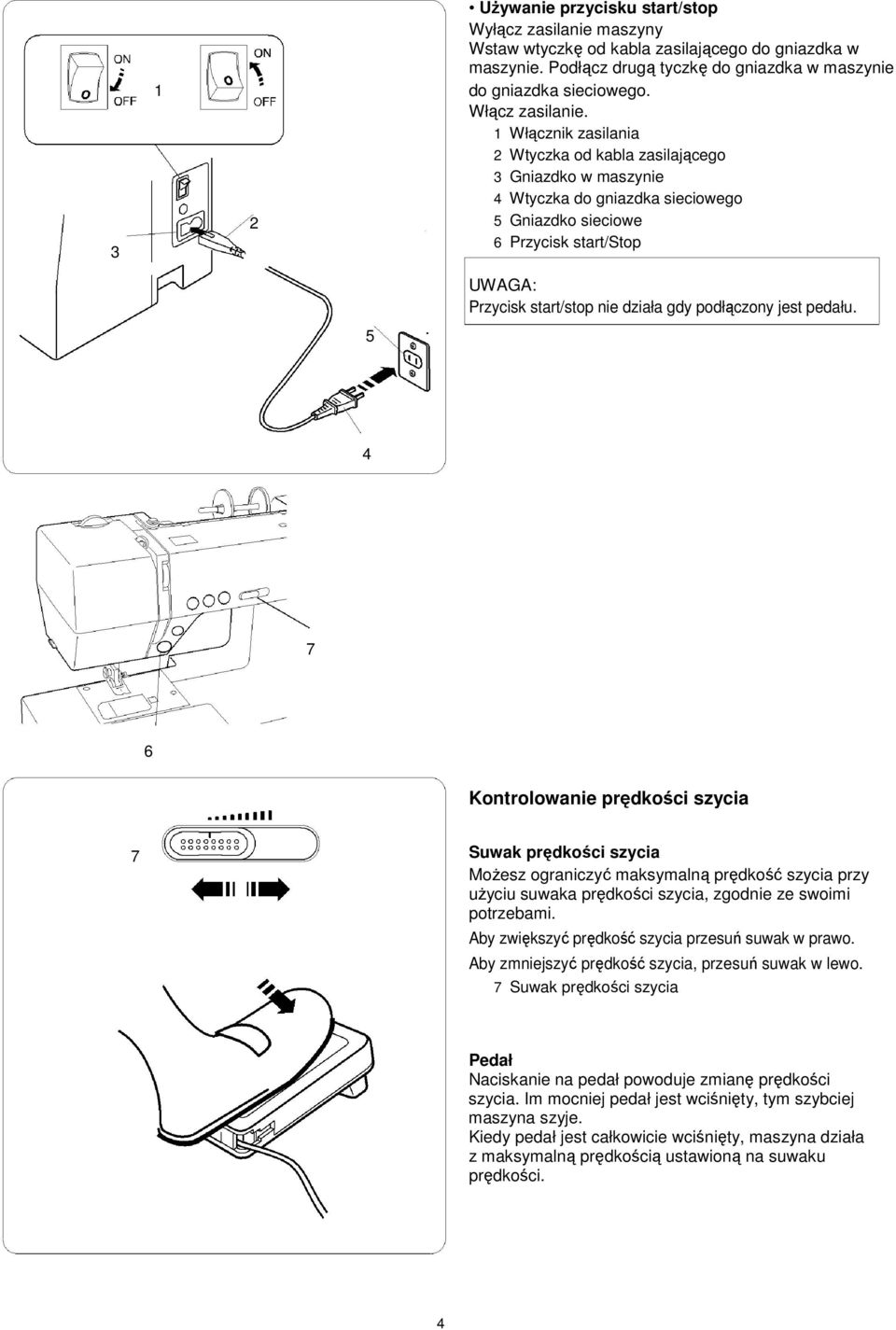

7 3 Używanie przycisku start/stop Wyłącz zasilanie maszyny Wstaw wtyczkę od kabla zasilającego do gniazdka w maszynie. Podłącz drugą tyczkę do gniazdka w maszynie 1 do gniazdka sieciowego. Włącz zasilanie. 1 Włącznik zasilania 2 Wtyczka od kabla zasilającego 3 Gniazdko w maszynie 4 Wtyczka do gniazdka sieciowego 2 5 Gniazdko sieciowe 6 6 Przycisk start/stop 5. UWAGA: Przycisk start/stop nie działa gdy podłączony jest pedału Kontrolowanie prędkości szycia 7 Suwak prędkości szycia Możesz ograniczyć maksymalną prędkość szycia przy użyciu suwaka prędkości szycia, zgodnie ze swoimi potrzebami. Aby zwiększyć prędkość szycia przesuń suwak w prawo. Aby zmniejszyć prędkość szycia, przesuń suwak w lewo. 7 Suwak prędkości szycia Pedał Naciskanie na pedał powoduje zmianę prędkości szycia. Im mocniej pedał jest wciśnięty, tym szybciej maszyna szyje. Kiedy pedał jest całkowicie wciśnięty, maszyna działa z maksymalną prędkością ustawioną na suwaku prędkości. 4

8

9

10

11

12

13 Ścieg zygzakowy W prawidłowo wykonanym ściegu zygzakowym, nic od szpulki nie jest widoczna na prawej (wierzchniej) stronie materiału, a nić od igły jest ledwie widoczna po lewej (spodniej) stronie materiału. (Patrz rysunek obok). Porównaj rysunek ze swoim wynikiem i jeżeli to konieczne, to dokonaj korekty 1 2 Prawidłowe naprężenie Nić od igły jest jedynie śladowo widoczna na lewej (spodniej) stronie materiału, materiał się nie marszczy, a nić od szpulki nie jest widoczna na prawej (wierzchniej) stronie materiału. Rezultat jest zmienny, w zależności od warunków szycia, użytej nici oraz materiału. 1 Prawa (wierzchnia) strona materiału 2 Lewa (spodnia) strona materiału 1 2 Naprężenie jest za mocne Krawędź każdego zygzaka jest ściśnięta po prawej stronie na prawej (wierzchniej) stronie materiału. 1 Prawa (wierzchnia) strona materiału 2 Lewa (spodnia) strona materiału 1 2 Naprężenie jest za słabe Krawędź każdego zygzaka jest ściągnięta na lewej (spodniej) stronie materiału 1 Prawa (wierzchnia) strona materiału 2 Lewa (spodnia) strona materiału 10

14

15

16

17

18

19 d a b Nawlekanie maszyny Ponieś stopkę. Naciśnij przycisk podnoszenia/opuszczania igły, aby podnieść szarpak do najwyższej pozycji. OSTRZEŻENIE: Przed przystąpieniem do nawlekania maszyny WYŁĄCZ ZASILANIE MASZYNY. e c g f A 1 A Wyłącz zasilanie maszyny. Przeprowadź nić do górnej prowadnicy. 1 Górna prowadnica nici 2 B C 4 3 B Przytrzymując nić blisko szpulki, przeprowadź nić do prawego kanału. 2 Prawy kanał C Przeciągnij nić i poprowadź ją do dolnej prowadnicy. Następnie przeciągnij nić przez lewy kanał. 3 Dolna prowadnica 4 Lewy kanał D 5 D Zdecydowanie przeprowadź nić do tyłu do szarpaka. Przeciągnij nić do przodu i przeprowadź ją przez ucho szarpaka. 5 Ucho szarpaka E F G 7 6 E Przeprowadź nić przez lewy kanał oraz przez dolną prowadnicę przy igle. 6 Dolna prowadnica przy igle F Przeprowadź nić do tyłu za pręt igły oraz przewlecz ją przez znajdującą się tam prowadnicę. 7 Prowadnica na pręcie igły 8 G Przewlecz igłę od tyłu, pomagając sobie nawlekaczem. 8 Igła 16

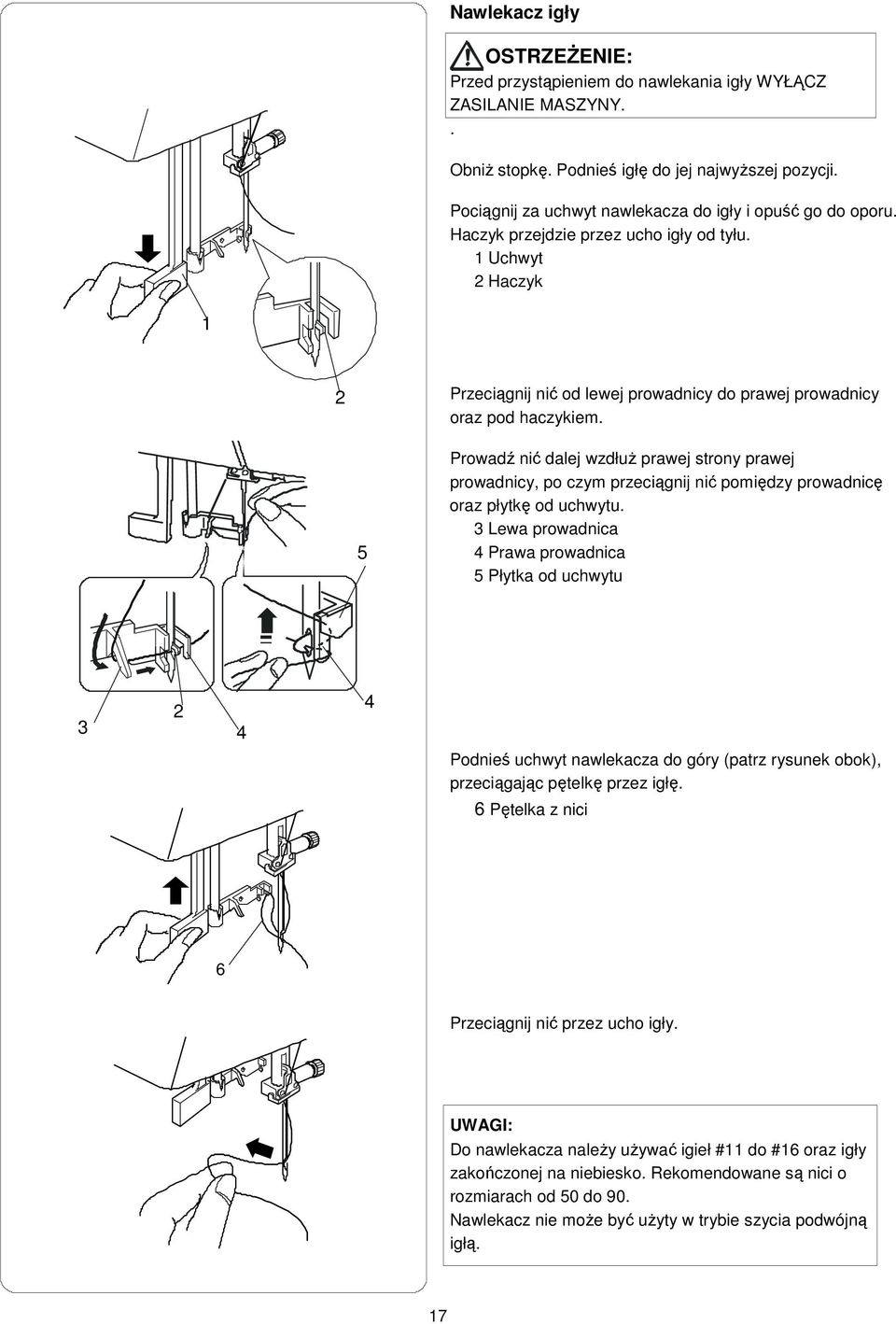

20 Nawlekacz igły OSTRZEŻENIE: Przed przystąpieniem do nawlekania igły WYŁĄCZ ZASILANIE MASZYNY.. Obniż stopkę. Podnieś igłę do jej najwyższej pozycji. Pociągnij za uchwyt nawlekacza do igły i opuść go do oporu. Haczyk przejdzie przez ucho igły od tyłu. 1 Uchwyt 2 Haczyk 1 2 Przeciągnij nić od lewej prowadnicy do prawej prowadnicy oraz pod haczykiem. 5 Prowadź nić dalej wzdłuż prawej strony prawej prowadnicy, po czym przeciągnij nić pomiędzy prowadnicę oraz płytkę od uchwytu. 3 Lewa prowadnica 4 Prawa prowadnica 5 Płytka od uchwytu Podnieś uchwyt nawlekacza do góry (patrz rysunek obok), przeciągając pętelkę przez igłę. 6 Pętelka z nici 6 Przeciągnij nić przez ucho igły. UWAGI: Do nawlekacza należy używać igieł #11 do #16 oraz igły zakończonej na niebiesko. Rekomendowane są nici o rozmiarach od 50 do 90. Nawlekacz nie może być użyty w trybie szycia podwójną igłą. 17

21

22

23

24

25

26

27 1 2 3 Potrójny ścieg elastyczny 1 Wzór ściegu: Naprężenie nici: od 2 do 6 3 Stopka: zygzakowa A Ten mocny i wytrzymały ścieg jest wskazany tam, gdzie potrzebna jest siła i elastyczność szwu. Używaj go do wzmacniania obszarów takich jak rękawy, uchwyty od toreb, czy ramiona od plecaków Ścieg elastyczny 1 Wzór ściegu: 06 2 Naprężenie nici: od 3 do 6 3 Stopka: zygzakowa A Ten wąski ścieg elastyczny jest zaprojektowany aby wyeliminować marszczenie się materiałów dzianych oraz skośnych szwów. Ścieg ten można rozprasowywać. Użyj tego ściegu do szycia delikatnych materiałów Ścieg siodełkowy 1 Wzór ściegu: 19 2 Naprężenie nici: od 3 do 6 3 Stopka: ozdobna F Ścieg siodełkowy jest tworzony z jednego ściegu w przód, dwóch ściegów w tył i następnie czterech ściegów w przód. Dzięki temu możesz osiągnąć piękny efekt ściegów wierzchnich, które wyglądają jakby były wykonane ręcznie. 24

28 1 2 3 Ściegi zygzakowe 1 Wzór ściegu: 07 2 Naprężenie nici: od 2 do Stopka: zygzakowa A Jest to jeden z najbardziej uniwersalnych i wszechstronnych ściegów. Może służyć do obrębiania, cerowania, aplikacji, a także jako ścieg dekoracyjny. UWAGA: Do szycia materiałów elastycznych jak dżersej czy trykot. 4 5 Regulowanie szerokości ściegu Naciskaj na + na przycisku, aby zwiększyć szerokość ściegu. Naciskaj na na przycisku, aby zmniejszyć szerokość ściegu. 4 Przycisk regulacji szerokości ściegu Regulowanie długości ściegu Naciskaj na + na przycisku, aby zwiększyć długość ściegu. Naciskaj na na przycisku, aby zmniejszyć długość ściegu. 5 Przycisk regulacji długości ściegu Obrębianie ściegiem zygzakowym 1 Wzór ściegu: 07 2 Naprężenie nici: od 3 do 7 3 Stopka: obrębiająca C Umieść krawędź materiału przy prowadnicy na stopce i szyj prowadząc materiał wzdłuż prowadnicy. 4 Prowadnica OSTRZEŻENIE: Jeżeli używasz stopki obrębiającej C, musisz ustawić szerokość ściegu zygzakowego na 4.5 lub szerzej w przeciwnym wypadku igła może uderzać w pręty na stopce. 4 25

29

30 1 2 3 Obrzucanie dziurek Dostępne są następujące 3 rodzaje dziurek. 1 Dziurka prostokątna Używa się jej najczęściej do średnich i ciężkich materiałów. Rozmiar dziurki jest ustalany automatycznie po wstawieniu guzika do stopki. 2 Dziurka zaokrąglona Używa się jej najczęściej do lekkich oraz średnich materiałów, zwłaszcza do bluz i ubrań dziecięcych. 3 Dziurka odzieżowa Dziurka odzieżowa jest często używana do średnich i ciężkich materiałów. Jest także odpowiednia dla większych i grubszych guzików. UWAGA: Aby obrzucić dziurki 27 i 28, zastosuj tę samą procedurę co przy obrzucaniu dziurki 26. Wielkość dziurki jest automatycznie ustalana po umieszczeniu guzika do obsadki z tyłu stopki R. Do obsadki mieszczą się guziki o średnicy do 2.5 cm Przy ciężkich i szczególnych materiałach konieczna może się okazać modyfikacja automatycznie ustawionej dziurki. Wykonaj testową dziurkę na skrawku materiału, aby sprawdzić ustawienia. Umieść guzik na materiale, po czym zaznacz ołówkiem jego górę i dół, aby zaznacza rozmiar dziurki. Do materiałów elastycznych użyj usztywniacza Dziurka prostokątna 1 Wzór ściegu: 26 2 Naprężenie nici: od 1 do 5 3 Stopka: do obrzucania dziurek R Szycie A 1 A Załóż stopkę do obrzucania dziurek R ustawiając bolec w rowku na uchwycie stopki. 1 Uchwyt 2 Bolec 2 27

31

32

33

34 Regulowanie szerokości i gęstości dziurek Regulowanie szerokości dziurki Naciskaj na symbol + na przycisku (1) aby zwiększyć szerokość dziurki. Naciskaj na symbol na przycisku (1) aby zmniejszyć szerokość dziurki. 1 Przycisk regulacji szerokości ściegu 1 2 UWAGA: Szerokość dziurki może być ustawiana w zakresie do 2.5 do 7.0. Regulowanie gęstości dziurek Naciskaj na symbol + na przycisku (2) aby zwiększyć gęstość dziurki. Naciskaj na symbol - na przycisku (2) aby zmniejszyć gęstość dziurki. 2 Przycisk regulacji długości ściegu UWAGA: Gęstość dziurki może być ustawiana w zakresie od 0.3 do Dziurka zaokrąglona 1 Wzór ściegu: 2 Naprężenie nici: 3 Stopka: 27 od 1 do 5 do obrzucania dziurek R Procedura szycia jest taka sama jak przy dziurce prostokątnej. Szerokość dziurki może być ustawiana w zakresie od 2.5 do 5.5. Gęstość dziurki może być ustawiana w zakresie od 0.3 co Dziurka odzieżowa 1 Wzór ściegu: 28 2 Naprężenie nici: od 1 do 5 3 Stopka: do obrzucania dziurek R Procedura szycia jest taka sama jak przy dziurce prostokątnej. Szerokość dziurki może być ustawiana w zakresie 1 od 5.5 to 7.0. Gęstość dziurki może być ustawiana w zakresie od 0.3 to 0.8. Użyj rozpruwacza do szwów albo imadła do otwarcia dziurki. 1 Imadło (nie dołączone do maszyny) 31

35

36

37

38

39

40 D 1 D Zamknij zamek po czym otwórz górną część materiału. Sfastryguj górną część materiału z taśmą zamka. 1 Fastryga 2 Taśma zamka 2 E 3 E Zdejmij stopkę i załóż ją z bolcem po lewej stronie. Wykonaj ściegi wsteczne przez koniec otwarcia (1 cm). Obróć materiał o 90 stopni i szyj przez materiał oraz przez taśmę zamka cm F F Zatrzymaj maszynę na taśmie zamka na ok. 5 cm przed suwakiem na taśmie zamka. Obniż igłę do materiału, po czym podnieś stopkę. Otwórz zamek, po czym obniż stopkę. Zdejmij fastrygę. 4 5 cm 5 Fastryga 4 5 G G Obniż igłę do materiału, podnieś stopkę i otwórz zamek. Teraz obniż stopkę i wykonaj pozostały szew, pilnując by zakładka była równa. Po skończeniu szycia, zdejmij fastrygę w górnej części materiału. 37

41 Obrębianie kryte 1 Wzór ściegu: 12 2 Naprężenie nici: od 1 do 4 3 Stopka: do obrębiania krytego G A B (a) 1 2 (b) A Zwiń materiał w zakładkę jak pokazano na rysunku obok, pozostawiając ok. 0.5 cm zapasu. 1 Lewa strona materiału cm (a) Przy ciężkich materiałach, które mają tendencję do strzępienia się najpierw lepiej jest obrębić boki materiału. (b) Przy lżejszych materiałach dobrze jest uformować zakładkę. A Umieść materiał tak aby zakładka przechodziła po lewej stronie prowadnicy na stopce. Obniż stopkę. Wyreguluj pozycję igły, jeżeli okaże się to konieczne. Szyj prowadząc igłę wzdłuż prowadnicy 3 Zakładka 4 Prowadnica C C Po skończeniu szycia otwórz materiał. UWAGA: Jeżeli igła będzie przechodzić za daleko po lewej stronie, ściegi mogą być widoczna na prawej stronie materiału. 6 7 Regulowanie pozycji opadania igły Naciskaj na symbol na przycisku regulacji szerokości ściegu - aby przesunąć igłę w prawo. Naciskaj na symbol + na przycisku regulacji szerokości ściegu - aby przesunąć igłę w lewo. 5 Przycisk regulacji szerokości ściegu 5 Na ekranie pojawi się informacja o lewej pozycji opadania igły (wartość w minimetrach). Pozycja opadania igły może być regulowana dla wartości od 0.0 do Ekran 7 Lewa pozycja igły od prowadnicy UWAGA: Można zmieniać pozycję opadania igły, jednak szerokość ściegu pozostaje ta sama. 38

42

43

44

45

46

47

48

49 1 Szycie podwójną igłą OSTRZEŻENIE: Przed zmianą igły lub nawlekaniem maszyny koniecznie ODŁĄCZ MASZYNĘ OD ZASILANIA. 2 Przed rozpoczęciem szycia upewnij się, że naciśnięto przycisk szycia podwójną igłą Nie używaj innych podwójnych igieł niż te, które znajdują się w standardowych akcesoriach w przeciwnym razie igła może uderzać w płytkę ściegową, stopkę, bębenek lub może pęknąć. Ustawienia maszyny 3 1 Wzór ściegu: (patrz po lewej stronie) 2 Naprężenie nici: od 3 do 6 3 Stopka: Zygzakowa A lub ozdobna F UWAGI: Użyj nici #60 lub cieńszej. Przed szyciem wykonaj ściegi testowe. D A Nawlekanie maszyny do szycia podwójną igłą Podnieś igłę do jej najwyższej pozycji, po czym podnieś stopkę. Załóż dodatkową szpulkę (instrukcja patrz strona 13). 1 1 Dodatkowy trzpień na szpulkę B Przeciągnij nici od szpulek i przeprowadź je przez punkty od (A) do (F). Upewnij się, że nici się nie splątały. 2 C Przeprowadź jedną z nici przez prowadnicę na pręcie igły od lewej strony, a drugą nić przez tę samą prowadnicę od prawej strony. 2 Prowadnica przy pręcie igły. Nawlecz igły ręcznie - od przodu do tyłu. D UWAGI: Nawlekanie igły przez punkty od (A) do (F) jest takie samo jak przy szyciu pojedynczą igłą. Przy szyciu podwójną igłą nie można użyć przycinarki. E F 46

50

51

52 KONSERWACJA MASZYNY Czyszczenie bębenka i ząbków OSTRZEŻENIE: A 1 Przed przystąpieniem do konserwacji maszyny wyłącz zasilanie maszyny. B. C D 1 2 Nie demontuj maszyny w inny sposób niż ten opisany w niniejszym rozdziale. UWAGA: Nie przechowuj maszyny w miejscach o wysokiej wilgotności, przy grzejniku lub bezpośrednio na słońcu. UWAGI: Zewnętrzne części maszyny należy czyścić suchą szmatką oraz mydłem o neutralnym PH. 3 Naciśnij przycisk podnoszenia/opuszczania igły, po czym odłącz maszynę od zasilania. Zdejmij igłę i stopkę dociskową. 3 Zdejmij pokrywę bębenka (przesuwając przycisk zwalniający pokrywę w prawo). Wyjmij szpulkę. 4 Wyczyść kurz i strzępki (można użyć do tego odkurzacza).. 5 A Odkręć śruby przy pomocy śrubokrętu. Zdejmij płytkę ściegową 1 Śruba 2 Płytka ściegowa E B Wyciągnij i zdejmij uchwyt szpulki Uchwyt szpulki C Pędzelkiem oczyść uchwyt szpulki. 4 Pędzelek D Pędzelkiem przeczyść ząbki, mechanizm przycinający nici oraz bębenek. 5 Ząbki 6 Mechanizm przycinający nici 7 7 Bębenek E Szmatką (lub odkurzaczem) przeczyść wnętrz bębenka.. Mocowanie uchwytu szpulki 1 Umieść szpulkę Umieść uchwyt szpulki tak, aby zatyczka pasowała do blokady przy bębenku. 1 Uchwyt stopki 2 Zatyczka 3 Blokada 5 Przymocuj śrubami płytkę ściegową. 2 Po oczyszczeniu maszyny, upewnij się, że igła oraz stopka są prawidłowo zamocowane. 4 Płytka ściegowa 5 Śruby 49

53 Dźwięk Pip Pip-pip-pip Pip-pip-piiiiip Piiiiiip Przyczyna: Normalna operacja Nieprawidłowa operacja Ukończono obrzucanie dziurki Awaria Problemy i sygnały ostrzegawcze Sygnał/ostrzeżenie Przyczyna Spróbuj tego Wciśnięto przycisk start/stop, podczas gdy pedał jest podłączony do maszyny. Odłącz pedał i uruchom maszynę. Maszyna nie szyje, ponieważ nie obniżono stopki. Obniż dźwignięstopki i uruchom maszynę. Próba obrzucenia dziuki, bez obniżenia dźwigni do obrzucania dziurek. Obniż dźwignię do obrzucania dziurek i uruchom ponownie maszynę. Nawijacz szpulki jest przesunięty w prawo. Przesuń nawijacz szpulki w lewo. Za szybko uruchomiono ponownie maszynę po tym, jak ta się zawiesiła. Poczekaj przynajmniej 15 sekund i uruchom ponownie maszynę. Jeżeli nici są splątane rozplącz je. Problem z przycinaniem nici spowodowany problemem z funkcjonowaniem danej części lub z powodu splątania nici w bębenku. Wciśnięto przycisk podwójnej igły, gdy maszyna jest już w trybie szycia podwójną igłą. Usuń splątane nici w bębenku. Jeżeli błąd pojawi się ponownie, oczyść bębenek, jeżeli i to nie pomoże skontaktuj się z serwisem lub sprzedawcą. Naciśnij przycisk szycia podwójną igłą jeszcze raz albo wyłącz zasilanie maszyny i zmień podwójną igłę na igłę pojedynczą i zacznij szyć w pojedynczą igłą. Zewnętrzne części maszyny należy czyścić suchą szmatką. Nie używaj do tego detergentów. Maszyna powinna być przechowywana w suchym, względnie chłodnym miejscu. Nie przechowuj maszyny w miejscu, gdzie jest duża wilgotność, bezpośrednio koło kaloryfera lub na słońcu. Maszyna podczas pracy wydaje ciche dźwięki. Przy długim użytkowaniu maszyny, ekran LCD oraz przyciski mogą stać się gorące. Nagromadzone resztki nici od szpulki mogą spowodować awarię przycinarki do nici. Aby prawidłowo oczyścić strzępki z wnętrza maszyny oraz wolnego ramienia skontaktuj się ze sprzedawcą lub serwisem. 50

54
