1 Instrukcja obsługi Bezprzewodowy system przenoszenia sygnału AVS 974

2 Przenoszenie sygnału AVS-974 System przenoszenia sygnału na poziomie 2,4 GHz, z trzema zdalnie sterowanymi extenderami (3 źródła sygnału przełączane pilotem) Do bezprzewodowego przenoszenia sygnału z DVD-, SAT-, TV-, MP3-, PC- HiFi z dowolnego źródła Audio/Video. Kompaktowa budowa z obracaną anteną płaską Zasady działania Nadajnik: Odtwarzacz video, odbiornik satelitarny itp. Odbiornik Pilot odtwarzacza video, odbiornika satelitarnego itp. lub pilot uniwersalny Do czego służy urządzenie?

3 Nadajnik video AVS-974 pozwala na przenoszenie sygnału video poprzez Twoje urządzenie główne do drugiego telewizora, ustawionego w innym pomieszczeniu i wyposażonego w gniazdo SCART (lub RCA/Cinch). Urządzenie główne znajduje się tam, gdzie większa część Twoich urządzeń (telewizor, odtwarzacz video, odbiornik satelitarny, odtwarzacz DVD). Możesz sterować te urządzenia z innego pomieszczenia, w którym znajduje się drugi telewizor. Jest to możliwe przy pomocy pilotów do tych urządzeń, lub przy pomocy pilota uniwersalnego. Możliwy jest transport muzyki, jeśli podłączysz nadajnik do źródła (AUDIO OUT) a odbiornik do wzmacniacza (AUDIO IN) w innym pomieszczeniu. W takim przypadku musisz nabyć kabel Cinch Cinch (niedołączony do urządzenia). Uruchomienie nadajnika (rys.1) 1. Nadajnik (1) postaw w pobliżu urządzenia (odtwarzacza video, DVD ), z którego chcesz przenosić obraz i dźwięk o połącz przy pomocy dwóch kabli (2A i 2B). Ważne: zwróć uwagę na kolory 3 wtyczek cinch (czerwona i biała dla audio, żółta dla video). Włóż wtyczkę Scart do gniazda urządzenia video lub DVD (AV1). Musisz nabyć kabel SCART (niedołączony) i podłącz telewizor adaptera 2B, podłączonego do urządzenia video lub DVD. 2. Podłącz zasilacz (3) do nadajnika i do gniazdka elektrycznego (220/240V 50Hz). 3. Rozłóż delikatnie antenę nadajnika (1) i skieruj na pomieszczenie, w którym znajduje się drugi telewizor (TV2). Należy ustawić kanał nadajnika i odbiorcy w tej samej pozycji (ta sama litera). 4. Aby podłączyć kabel (IR Extender) (4) wykonaj następujące czynności: Włóż wtyczkę Klinke do gniazdka IR EXTEND Rozwiń kabel i ułóż komórkę w pobliżu okienka podczerwieni urządzenia, któ e ma być sterowane (odtwarzacza video lub innego urządzenia)

4 Przesuwając komórkę przed urządzeniem, które ma być sterowane możesz określić miejsce, które umożliwi sterowanie urządzeniem z innego pomieszczenia. Przyklej komórkę w znalezionym, najlepszym miejscu. Z reguły jest to mniej lub bardziej przeźroczyste miejsce na przodzie urządzenia. 5. Usuń papier ochronny z samoprzylepnej komórki podczerwieni kabla (4) i naklej ją na okienko podczerwień urządzenia, które ma być zdalnie sterowane. Kabel wyposażony jest w trzy komórki aby umożliwić przenoszenie obrazu i dźwięku z trzech urządzeń, podłączonych do telewizora (TV1). Rys. 1

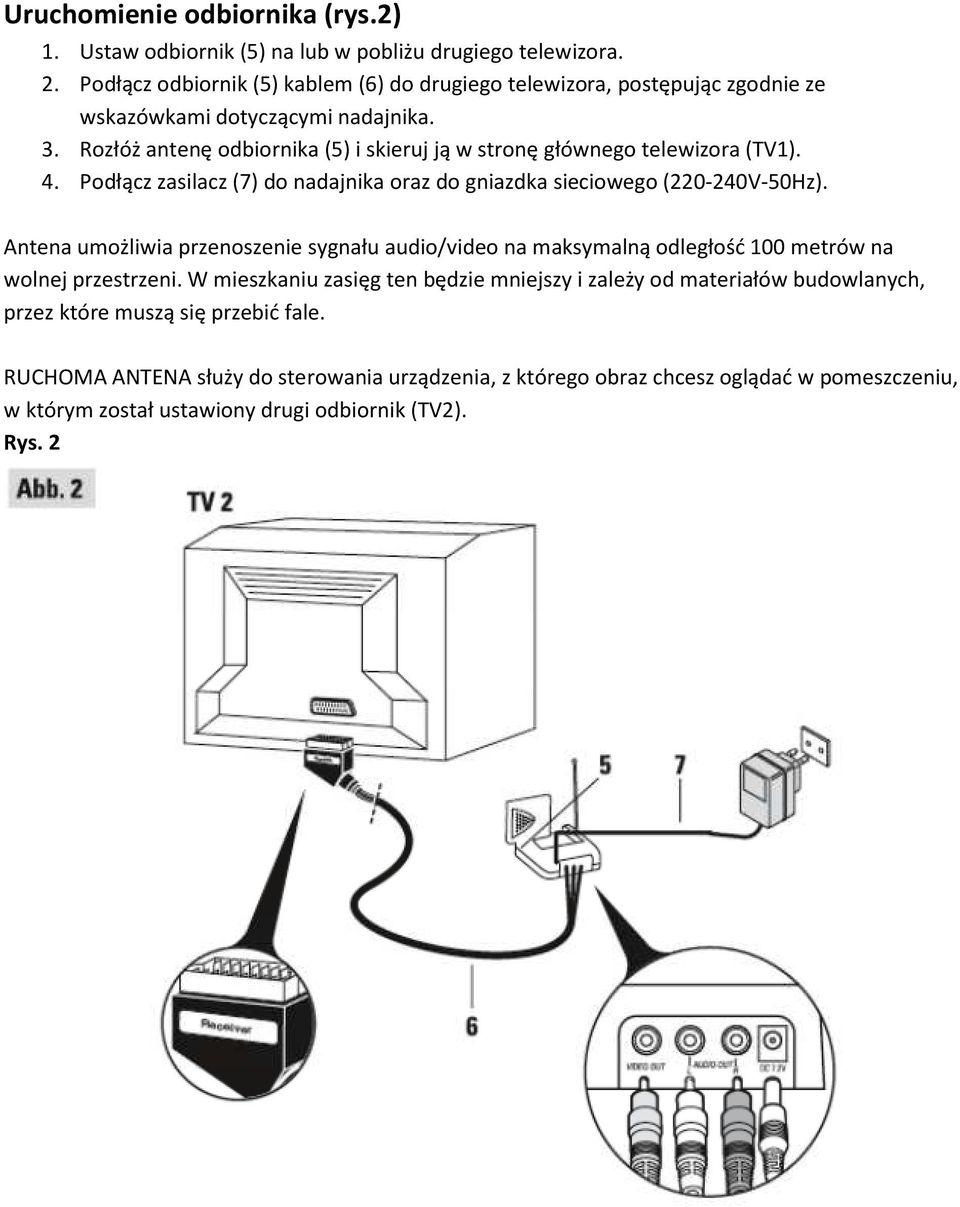

5 Uruchomienie odbiornika (rys.2) 1. Ustaw odbiornik (5) na lub w pobliżu drugiego telewizora. 2. Podłącz odbiornik (5) kablem (6) do drugiego telewizora, postępując zgodnie ze wskazówkami dotyczącymi nadajnika. 3. Rozłóż antenę odbiornika (5) i skieruj ją w stronę głównego telewizora (TV1). 4. Podłącz zasilacz (7) do nadajnika oraz do gniazdka sieciowego ( V-50Hz). Antena umożliwia przenoszenie sygnału audio/video na maksymalną odległość 100 metrów na wolnej przestrzeni. W mieszkaniu zasięg ten będzie mniejszy i zależy od materiałów budowlanych, przez które muszą się przebić fale. RUCHOMA ANTENA służy do sterowania urządzenia, z którego obraz chcesz oglądać w pomeszczeniu, w którym został ustawiony drugi odbiornik (TV2). Rys. 2

6 Korzystanie z urządzenia 1. Włącz nadajnik (1) i odbiornik (5), ustawiając włącznik w pozycji ON. 2. Upewnij się, że nadajnik i odbiornik są ustawione na ten sam kanał, sprawdzając przełącznik, znajdujący się pod spodem urządzenia. Obydwa przełączniki muszą być ustawione na ten sam kanał (tzn. na tej samej literze). 3. Włącz urządzenia (telewizor, odtwarzacz video) w obydwu pomieszczeniach. 4. W pomieszczeniu, w którym stoi drugi telewizor (TV2) wybierz lub aktywuj przy pomocy pilota urządzenia, z którego obraz chcesz oglądać odpowiedni program lub funkcję odtwarzania (lub inną funkcję), w zależności od urządzenia, które ma być sterowane. Pamiętaj o tym, aby zawsze kierować pilota na okienko podczerwieni odbiornika (5). Kilka uwag, dotyczących korzystania: Na TV2 nie ma obrazu Jeśli TV2 nie pokazuje pożądanego obrazu, musisz wybrać pilotem telewizora gniazdo AV, do którego podłączony jest odbiornik (5). Zakłócenia obrazu Korzystanie z niektórych urządzeń (kuchenka mikrofalowa, telefon DECT, nie osłonięte głośniki) mogą zakłócać przenoszenie sygnału. Pomyśl o tym, aby postawić te urządzenia możliwie jak najdalej od nadajnika i odbiornika lub aby je wyłączyć). Przenoszenie obrazu z kilku urządzeń Jeśli posiadasz kilka urządzeń (odtwarzacz video, odbiornik satelitarny, odtwarzacz DVD), z których obraz chcesz oglądać na drugim telewizorze, podłącz je zgodnie z danymi, pokazanymi na schemacie poniżej). Urządzenia z reguły są podłączane w kolejności, przy czym ostatnie urządzenie musi posiadać gniazdo Scart, do którego podłączysz swój nadajnik. Na planach podłączeń są pokazane różne możliwości podłączenia, których działanie zależy od tych urządzeń oraz ich sygnałów wyjściowych. Istnieją także inne możliwości podłączenia, które być może musisz wypróbować, jeśli nie zadowalają Cię rozwiązania, pokazane na rysunkach 1-3. W takim przypadku musisz skorzystać z pomocy specjalisty.

7 Pamiętaj o tym, aby wyłączać nieużywane urządzenia. Sprawdź w instrukcjach obsługi szczegóły, dotyczące podłączeń i obsług tych urządzeń. Niektóre urządzenia wymagają zaprogramowania gniazdka Scart do sygnału wejściowego. Nadajnik musi zostać podłączony zawsze do gniazdka Scart, dostarczającego sygnał OUT audio-video. Sprawdź w instrukcji obsługi producenta, jak można to zrobić. Możliwości podłączeń Odbiornik satelitarny lub kablowy/dekoder (Canal+, Canal Sat, TPS, Premiere, Telepiu, Via Digtal, ).

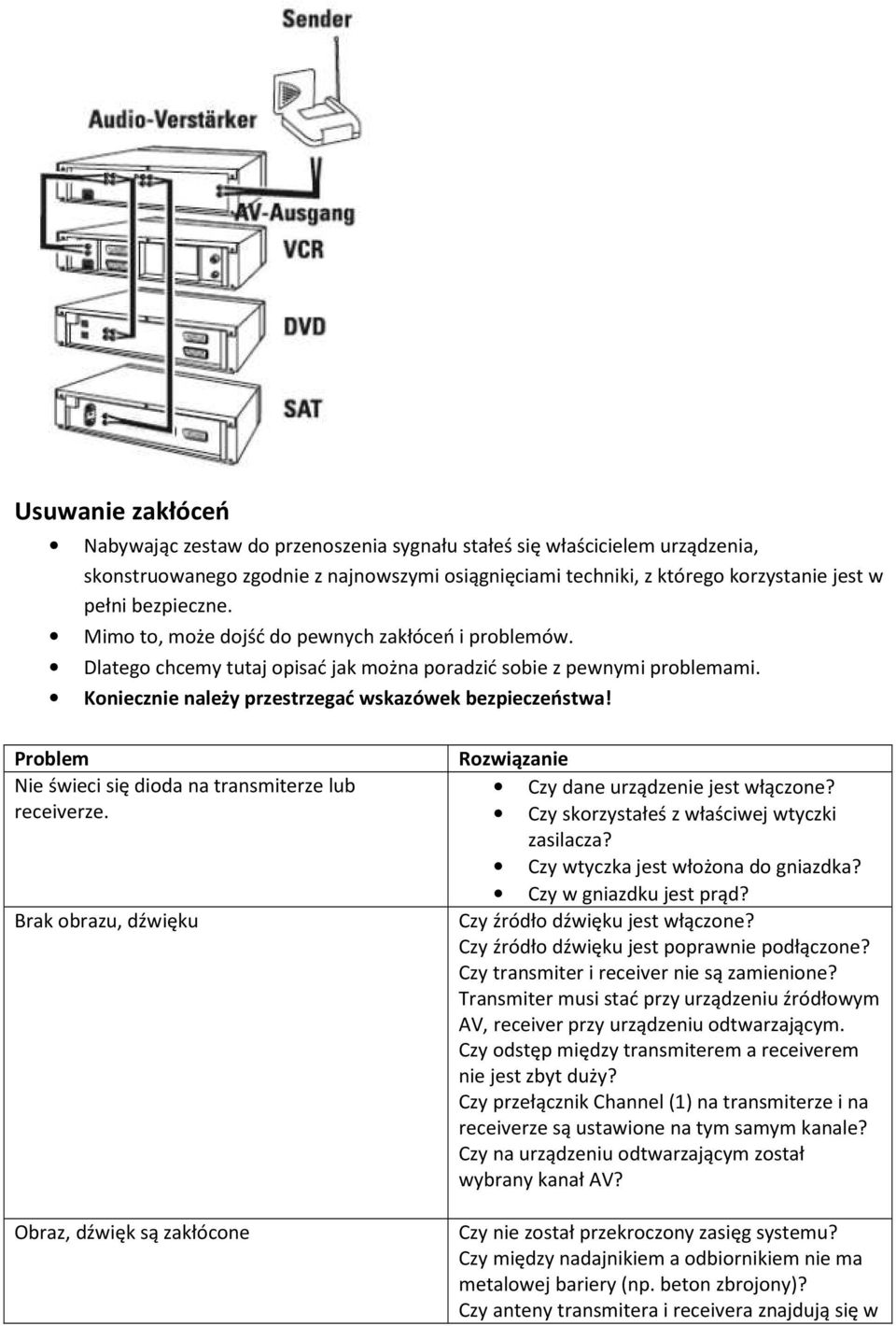

8 Usuwanie zakłóceń Nabywając zestaw do przenoszenia sygnału stałeś się właścicielem urządzenia, skonstruowanego zgodnie z najnowszymi osiągnięciami techniki, z którego korzystanie jest w pełni bezpieczne. Mimo to, może dojść do pewnych zakłóceń i problemów. Dlatego chcemy tutaj opisać jak można poradzić sobie z pewnymi problemami. Koniecznie należy przestrzegać wskazówek bezpieczeństwa! Problem Nie świeci się dioda na transmiterze lub receiverze. Brak obrazu, dźwięku Obraz, dźwięk są zakłócone Rozwiązanie Czy dane urządzenie jest włączone? Czy skorzystałeś z właściwej wtyczki zasilacza? Czy wtyczka jest włożona do gniazdka? Czy w gniazdku jest prąd? Czy źródło dźwięku jest włączone? Czy źródło dźwięku jest poprawnie podłączone? Czy transmiter i receiver nie są zamienione? Transmiter musi stać przy urządzeniu źródłowym AV, receiver przy urządzeniu odtwarzającym. Czy odstęp między transmiterem a receiverem nie jest zbyt duży? Czy przełącznik Channel (1) na transmiterze i na receiverze są ustawione na tym samym kanale? Czy na urządzeniu odtwarzającym został wybrany kanał AV? Czy nie został przekroczony zasięg systemu? Czy między nadajnikiem a odbiornikiem nie ma metalowej bariery (np. beton zbrojony)? Czy anteny transmitera i receivera znajdują się w

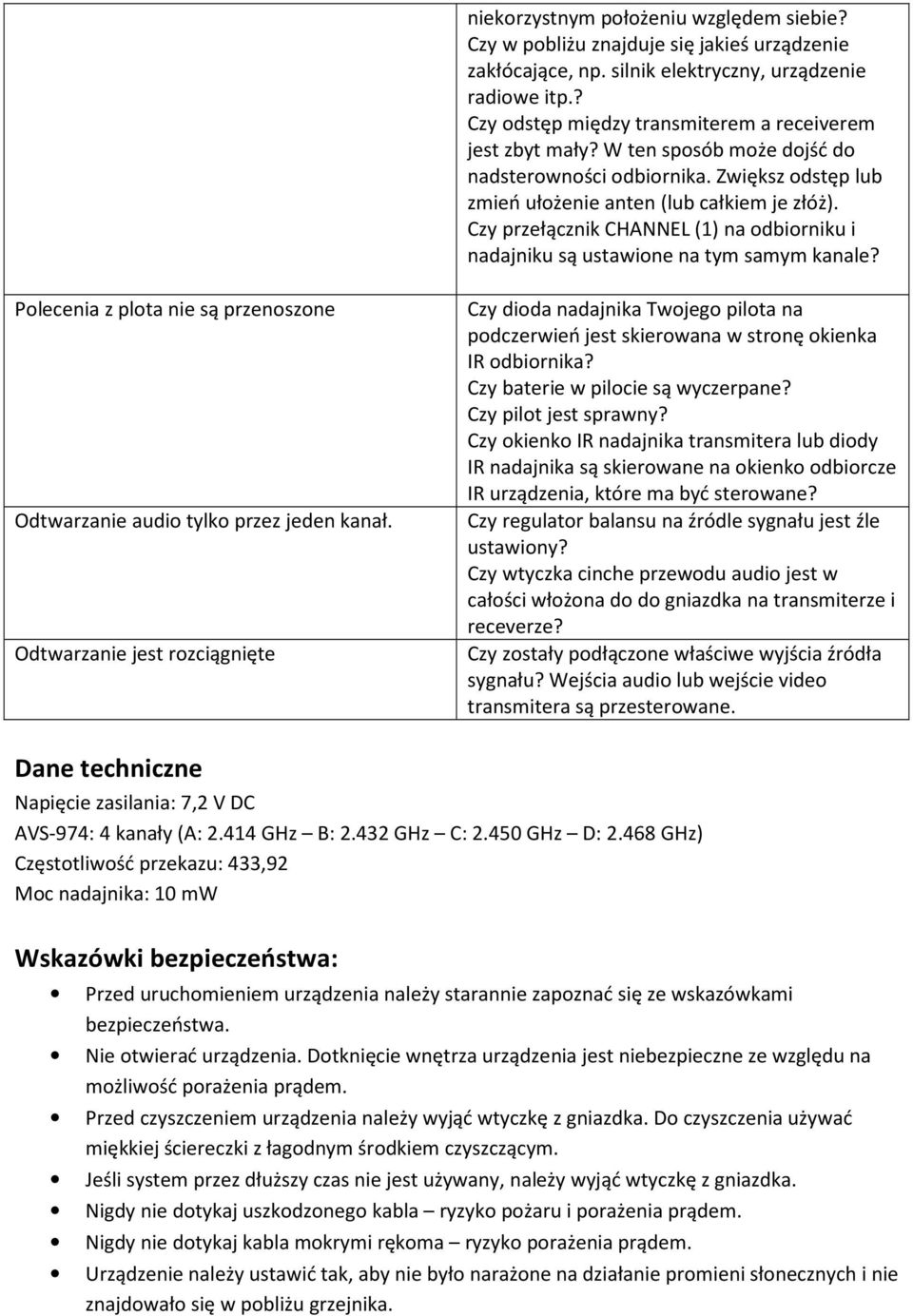

9 niekorzystnym położeniu względem siebie? Czy w pobliżu znajduje się jakieś urządzenie zakłócające, np. silnik elektryczny, urządzenie radiowe itp.? Czy odstęp między transmiterem a receiverem jest zbyt mały? W ten sposób może dojść do nadsterowności odbiornika. Zwiększ odstęp lub zmień ułożenie anten (lub całkiem je złóż). Czy przełącznik CHANNEL (1) na odbiorniku i nadajniku są ustawione na tym samym kanale? Polecenia z plota nie są przenoszone Odtwarzanie audio tylko przez jeden kanał. Odtwarzanie jest rozciągnięte Czy dioda nadajnika Twojego pilota na podczerwień jest skierowana w stronę okienka IR odbiornika? Czy baterie w pilocie są wyczerpane? Czy pilot jest sprawny? Czy okienko IR nadajnika transmitera lub diody IR nadajnika są skierowane na okienko odbiorcze IR urządzenia, które ma być sterowane? Czy regulator balansu na źródle sygnału jest źle ustawiony? Czy wtyczka cinche przewodu audio jest w całości włożona do do gniazdka na transmiterze i receverze? Czy zostały podłączone właściwe wyjścia źródła sygnału? Wejścia audio lub wejście video transmitera są przesterowane. Dane techniczne Napięcie zasilania: 7,2 V DC AVS-974: 4 kanały (A: GHz B: GHz C: GHz D: GHz) Częstotliwość przekazu: 433,92 Moc nadajnika: 10 mw Wskazówki bezpieczeństwa: Przed uruchomieniem urządzenia należy starannie zapoznać się ze wskazówkami bezpieczeństwa. Nie otwierać urządzenia. Dotknięcie wnętrza urządzenia jest niebezpieczne ze względu na możliwość porażenia prądem. Przed czyszczeniem urządzenia należy wyjąć wtyczkę z gniazdka. Do czyszczenia używać miękkiej ściereczki z łagodnym środkiem czyszczącym. Jeśli system przez dłuższy czas nie jest używany, należy wyjąć wtyczkę z gniazdka. Nigdy nie dotykaj uszkodzonego kabla ryzyko pożaru i porażenia prądem. Nigdy nie dotykaj kabla mokrymi rękoma ryzyko porażenia prądem. Urządzenie należy ustawić tak, aby nie było narażone na działanie promieni słonecznych i nie znajdowało się w pobliżu grzejnika.

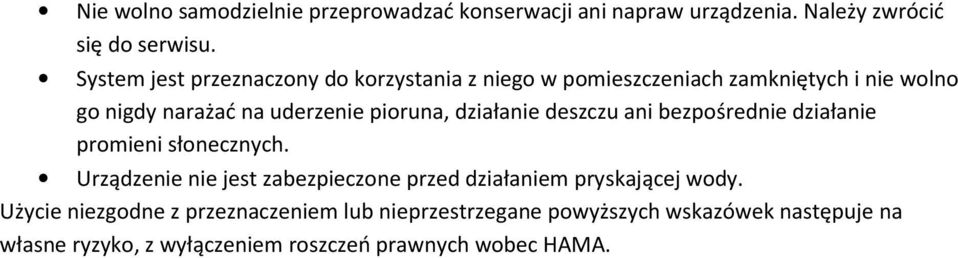

10 Nie wolno samodzielnie przeprowadzać konserwacji ani napraw urządzenia. Należy zwrócić się do serwisu. System jest przeznaczony do korzystania z niego w pomieszczeniach zamkniętych i nie wolno go nigdy narażać na uderzenie pioruna, działanie deszczu ani bezpośrednie działanie promieni słonecznych. Urządzenie nie jest zabezpieczone przed działaniem pryskającej wody. Użycie niezgodne z przeznaczeniem lub nieprzestrzegane powyższych wskazówek następuje na własne ryzyko, z wyłączeniem roszczeń prawnych wobec HAMA.
