Modelowanie koncepcyjne hurtowni danych

Wielkość: px

Rozpocząć pokaz od strony:

Download "Modelowanie koncepcyjne hurtowni danych"

Adam Kuczyński
7 lat temu
Przeglądów:

1 Modelowanie koncepcyjne hurtowni danych Izabela Szczę ch Instytut Informatyki, Politechnika Poznań ska

2 Modele przetwarzania danych Dwa podstawowe modele przetwarzania danych: OLTP (On-Line Transaction Processing) celem jest wiarygodne i efektywne przetwarzanie dużych ilości transakcji i zapewnianie spó jności danych OLAP (On-Line Analytical Processing) celem jest efektywne wielowymiarowe przetwarzanie dużych wolumenó w danych Po co hurtownie danych? zbierają informacje z różnych źró deł (różnych baz danych), aby dostarczać spó jne źró dło danych dla zapytań wspomagających decyzje aplikacje wspierające decyzje działają poza systemem transakcyjnym (on-line), nie hamują jego działania

przetwarzanie dużych wolumenó w danych Po co hurtownie danych?

3 OLTP vs. OLAP OLTP OLAP users Clerk, IT professional Knowledge worker function day to day operations decision support DB design application-oriented subject-oriented data current, up-to-date historical, summarized detailed, flat relational isolated multidimensional integrated, consolidated usage repetitive ad-hoc access read/write, lots of scans inde/hash on prim. key unit of work short, simple transaction comple query # records accessed tens millions #users thousands hundreds DB size 100MB-GB 100GB-TB metric transaction throughput query throughput, response

subject-oriented data current, up-to-date historical, summarized detailed, flat relational isolated multidimensional integrated,

4 Architektura hurtowni danych Eternal data sources Etract Transform Load Refresh Data Warehouse Operational databases Metadata repository Serves Data marts OLAP server Reports OLAP Data mining

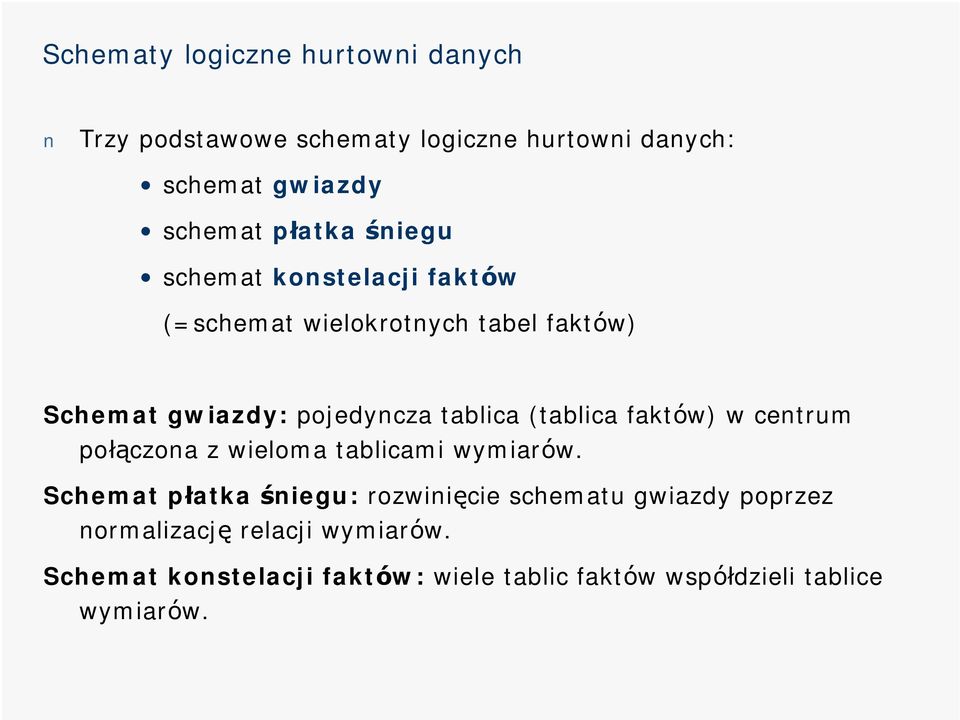

5 Schematy logiczne hurtowni danych Trzy podstawowe schematy logiczne hurtowni danych: schemat gwiazdy schemat płatka śniegu schemat konstelacji faktó w (=schemat wielokrotnych tabel faktó w) Schemat gwiazdy: pojedyncza tablica (tablica faktó w) w centrum połączona z wieloma tablicami wymiaró w. Schemat płatka śniegu: rozwinięcie schematu gwiazdy poprzez normalizację relacji wymiaró w. Schemat konstelacji faktó w: wiele tablic faktó w współdzieli tablice wymiaró w.

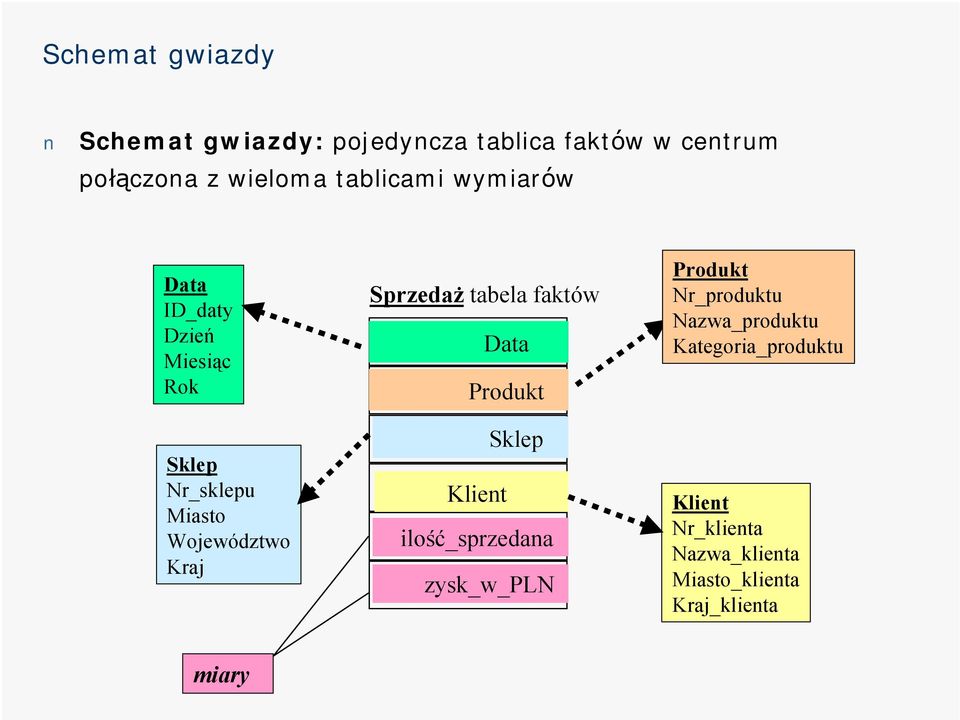

6 Schemat gwiazdy Schemat gwiazdy: pojedyncza tablica faktó w w centrum połączona z wieloma tablicami wymiaró w Data ID_daty Dzień Miesiąc Rok Sklep Nr_sklepu Miasto Województwo Kraj Sprzedaż tabela faktów Data Produkt Sklep Klient ilość_sprzedana zysk_w_pln Produkt Nr_produktu Nazwa_produktu Kategoria_produktu Klient Nr_klienta Nazwa_klienta Miasto_klienta Kraj_klienta miary

Sprzedaż tabela faktów Data Produkt Sklep Klient ilość_sprzedana zysk_w_pln Produkt

7 Schemat gwiazdy Data ID Dzień Miesiąc Rok D1 16 marzec 2005 D2 17 marzec 2005 D3 20 luty 2004 Produkt Nr_produktu Nazwa_produktu Kategoria_produktu P1 ser bia ły nabia ł P2 mleko nabia ł P3 czekolada słodycze Sprzeda ż ID_sprzedaż y ID_daty Nr_sklepu Nr_produktu Nr_klienta Ilość_sprz Zysk_PLN 100 D1 S2 P1 K D1 S3 P1 K D2 S1 P3 K Sklep Nr_sklepu Miasto Województwo Kraj S1 Poznań Wlkp PL S2 Koszalin Zach-pom PL S3 Wrocław Dolnoś l PL Klient Nr_klienta Nazwa_klienta Miasto_klienta Kraj_klienta K1 Kowalski Pozna ń PL K2 Nowak Warszawa PL K3 Kowalski&Sons Rzeszów UK

D1 S2 P1 K2 10 100 200 D1 S3 P1 K1 20 200 300 D2 S1 P3 K1 15 30 Sklep Nr_sklepu Miasto Województwo Kraj S1 Poznań Wlkp PL S2 Koszalin Zach-pom PL S3

8 Hierarchie wymiaró w Dla każdego wymiaru, zbió r opisujących go atrybutó w może być ułożony w hierarchiczną strukturę kraj wojewó dztwo miasto klient kategoria_produktu nazwa_produktu Tworząc hierarchie wymiaró w, przekształcamy schemat gwieździsty w schemat płatka śniegu

dztwo miasto klient kategoria_produktu nazwa_produktu Tworząc

9 Schemat płatka śniegu Rok Rok Miesiąc Miesiąc Rok Data Dzień Miesiąc Sprzedaż tabela faktów Data Produkt Produkt Nr_produktu Nazwa_produktu Kategoria Kategoria Nr_kategorii Nazwa_kategorii Info_dodatkowe Sklep Nr_sklepu Miasto Województwo Kraj Sklep Klient ilość_sprzedana zysk_w_pln Klient Nr_klienta Nazwa_klienta Miasto_klienta Kraj_klienta miary

Nazwa_kategorii Info_dodatkowe Sklep Nr_sklepu Miasto Województwo Kraj Sklep Klient

10 Schemat konstelacji faktó w Schemat konstelacji faktó w (czyli schemat wielokrotnych tablic faktó w): wiele tablic faktó w współdzieli relacje wymiaró w takie schematy pojawiają się przy projektowaniu hurtowni danych dla dużych i złożonych problemó w

współdzieli relacje wymiaró w takie schematy pojawiają się

11 Korporacyjna i tematyczna hurtownia danych Korporacyjna hurtownia danych (Data Warehouse) Odpytywalne źró dło danych o przedsiębiorstwie. Suma logiczna wszystkich składowych hurtowni tematycznych. Tematyczna hurtownia danych(data Mart) Logiczna część składowa korporacyjnej hurtowni danych. Zawężenie hurtowni korporacyjnej do pojedynczego procesu biznesowego lub grupy powiązanych ze sobą procesó w skierowanych do konkretnej grupy biznesowej użytkownikó w. Tabele wymiaró w lub faktó w współdzielone pomiędzy różnymi hurtowniami tematycznymi muszą mieć jedną definicję obowiązującą w całej hurtowni korporacyjnej (conformed dimensions, facts). Macierz procesó w biznesowych i wymiaró w (Bus Architecture)

Zawężenie hurtowni korporacyjnej do pojedynczego procesu biznesowego lub grupy powiązanych ze sobą procesó w skierowanych do konkretnej grupy biznesowej użytkownikó w.

12 Macierz procesó w biznesowych i wymiaró w W procesie projektowania korporacyjnej hurtowni pomocne jest zastosowanie macierzy identyfikującej: procesy biznesowe wymiary Przecięcia w macierzy wskazują, któ re procesy biznesowe korzystają z któ rych wymiaró w.

macierzy identyfikującej: procesy biznesowe wymiary Przecięcia w

13 Macierz procesó w biznesowych i wymiaró w Rodzaj usterki Product Pracownik Organizacja Producent Linia serwisowa # Kanał sprzedaży Plan taryfowy Numer telefonu Klient Data Rachunki miesięczne Naprawy Zakupy Fragment macierzy procesó w i wymiaró w dla firmy telekomunikacyjnej

Plan taryfowy Numer telefonu Klient Data Rachunki miesięczne Naprawy

14 Współdzielone wymiary Wymiary współdzielone przez różne tablice faktó w muszą utrzymywać tę samą definicję we wszystkich hurtowniach tematycznych, któ re z nich korzystają. Odpowiednie zaprojektowanie, zbudowanie i utrzymanie współdzielonych wymiaró w to bardzo istotny aspekt pracy nad hurtownia korporacyjną. Wspó łdzielenie wymiaró w pozwala na: oszczędzanie fizycznego miejsca na dysku (nie składujemy redundantnych tabel) spó jną i jednoznaczną interpretację atrybutó w znajdujących się w wymiarach, a co za tym idzie spó jną interpretację wszelkich podsumowań w różnych hurtowniach tematycznych.

Odpowiednie zaprojektowanie, zbudowanie i utrzymanie współdzielonych wymiaró w to bardzo istotny aspekt pracy nad hurtownia korporacyjną.
