OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

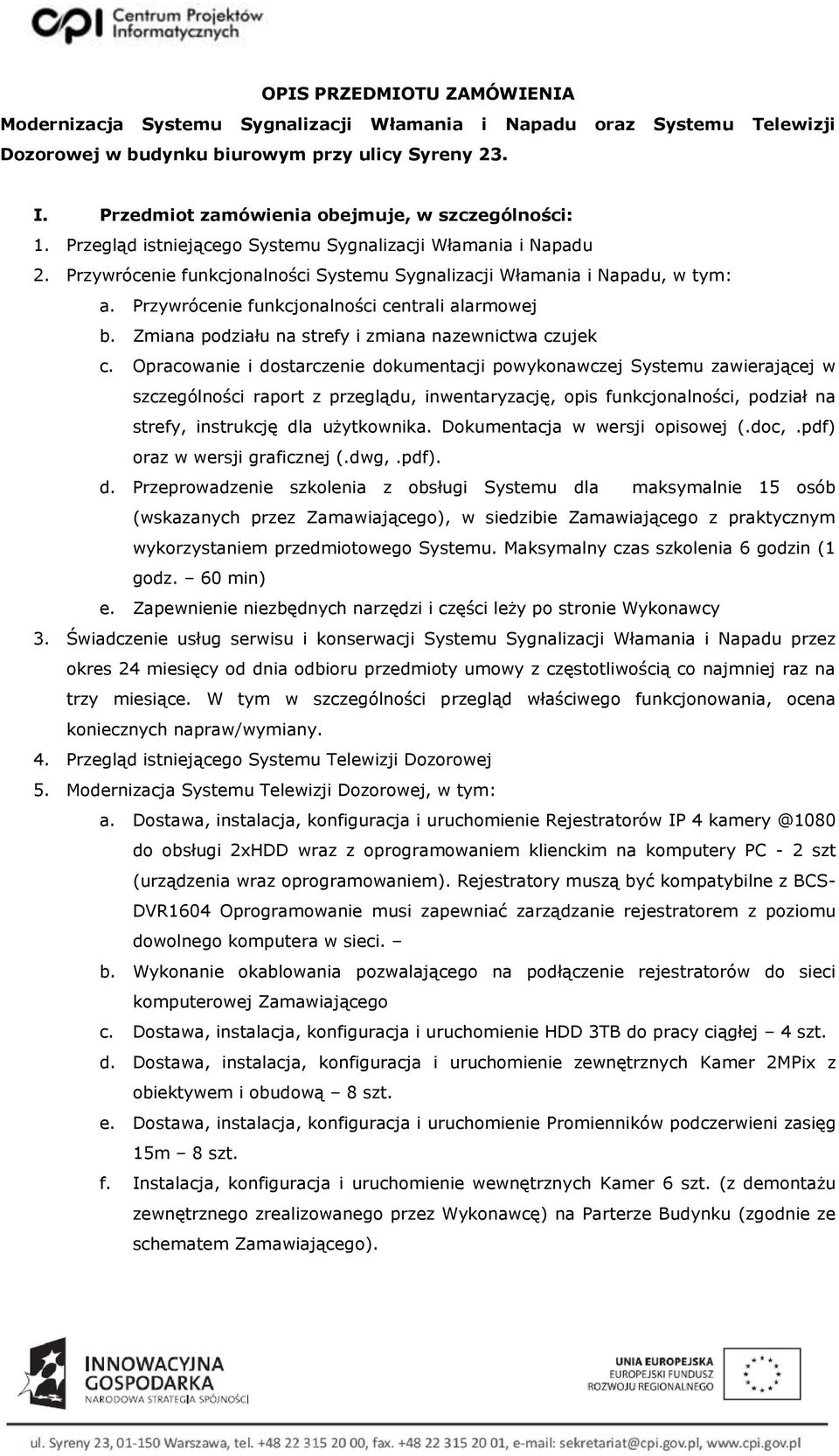

1 OPIS PRZEDMIOTU ZAMÓWIENIA Modernizacja Systemu Sygnalizacji Włamania i Napadu oraz Systemu Telewizji Dozorowej w budynku biurowym przy ulicy Syreny 23. I. Przedmiot zamówienia obejmuje, w szczególności: 1. Przegląd istniejącego Systemu Sygnalizacji Włamania i Napadu 2. Przywrócenie funkcjonalności Systemu Sygnalizacji Włamania i Napadu, w tym: a. Przywrócenie funkcjonalności centrali alarmowej b. Zmiana podziału na strefy i zmiana nazewnictwa czujek c. Opracowanie i dostarczenie dokumentacji powykonawczej Systemu zawierającej w szczególności raport z przeglądu, inwentaryzację, opis funkcjonalności, podział na strefy, instrukcję dla użytkownika. Dokumentacja w wersji opisowej (.doc,.pdf) oraz w wersji graficznej (.dwg,.pdf). d. Przeprowadzenie szkolenia z obsługi Systemu dla maksymalnie 15 osób (wskazanych przez Zamawiającego), w siedzibie Zamawiającego z praktycznym wykorzystaniem przedmiotowego Systemu. Maksymalny czas szkolenia 6 godzin (1 godz. 60 min) e. Zapewnienie niezbędnych narzędzi i części leży po stronie Wykonawcy 3. Świadczenie usług serwisu i konserwacji Systemu Sygnalizacji Włamania i Napadu przez okres 24 miesięcy od dnia odbioru przedmioty umowy z częstotliwością co najmniej raz na trzy miesiące. W tym w szczególności przegląd właściwego funkcjonowania, ocena koniecznych napraw/wymiany. 4. Przegląd istniejącego Systemu Telewizji Dozorowej 5. Modernizacja Systemu Telewizji Dozorowej, w tym: a. Dostawa, instalacja, konfiguracja i uruchomienie Rejestratorów IP 4 do obsługi 2xHDD wraz z oprogramowaniem klienckim na komputery PC - 2 szt (urządzenia wraz oprogramowaniem). Rejestratory muszą być kompatybilne z BCS- DVR1604 Oprogramowanie musi zapewniać zarządzanie rejestratorem z poziomu dowolnego komputera w sieci. b. Wykonanie okablowania pozwalającego na podłączenie rejestratorów do sieci komputerowej Zamawiającego c. Dostawa, instalacja, konfiguracja i uruchomienie HDD 3TB do pracy ciągłej 4 szt. d. Dostawa, instalacja, konfiguracja i uruchomienie zewnętrznych Kamer 2MPix z obiektywem i obudową 8 szt. e. Dostawa, instalacja, konfiguracja i uruchomienie Promienników podczerwieni zasięg 15m 8 szt. f. Instalacja, konfiguracja i uruchomienie wewnętrznych Kamer 6 szt. (z demontażu zewnętrznego zrealizowanego przez Wykonawcę) na Parterze Budynku (zgodnie ze schematem Zamawiającego).

2 g. Dostawa, instalacja, konfiguracja i uruchomienie wewnętrznych, korytarzowych Kamer kopułkowych 2 szt. na IV piętrze Budynku wraz z wykonaniem okablowania. Kamery IP zostaną zainstalowane w wyznaczonych przez Zamawiającego lokalizacjach na elewacji budynku. Kamery IP wymagają uzupełnienia okablowania o dodatkowe obwody sygnałowe. Obsługa kamer odbywać się będzie na 2 rejestratorach IP, każdy rejestrator podłączony do jednego odbiornika TV (przekazane przez Zamawiającego) ustawionego z obrazem ustawionym po cztery kamery, z możliwością wyboru pojedynczej. Obsługa systemu analogowego pozostaje bez zmian. Do systemu analogowego zostaną doinstalowane kamery wewnętrzne zdemontowane z zewnątrz (zgodnie ze schematem Zamawiającego) oraz dodatkowo dwie kamery kopułkowe na IV piętrze. Całość systemu będzie prezentowana w drugim miejscu podglądu na recepcji za pomocą komputera PC. Sprzęt PC do podglądu dostarczy Zamawiający po uzgodnieniu parametrów urządzeń z Wykonawcą. h. Opracowanie i dostarczenie dokumentacji powykonawczej Systemu zawierającej w szczególności raport z przeglądu, inwentaryzację, opis funkcjonalności, podział na strefy, instrukcję dla użytkownika. Dokumentacja w wersji opisowej (.doc,.pdf) oraz w wersji graficznej i. Przeprowadzenie szkolenia z obsługi Systemu dla maksymalnie 15 osób (wskazanych przez Zamawiającego), w siedzibie Zamawiającego z praktycznym wykorzystaniem przedmiotowego Systemu. Maksymalny czas szkolenia 6 godzin (1 godz. 60 min) j. Dostarczenia sporządzonej w języku polskim dokumentacji technicznej i eksploatacyjnej Urządzeń i Oprogramowania Standardowego udostępnianej przez producenta Urządzeń i Oprogramowania Standardowego. 6. Świadczenie usług serwisu i konserwacji Systemu Telewizji Dozorowej przez okres 24 miesięcy od dnia odbioru przedmiotu umowy z częstotliwością co najmniej raz na trzy miesiące. W tym w szczególności przegląd właściwego funkcjonowania, ocena koniecznych napraw/wymiany. 7. Przeniesienie na Zamawiającego autorskich praw majątkowych oraz prawa zezwalania na wykonywanie praw zależnych do dokumentacji powykonawczej Systemu Sygnalizacji Włamania i Napadu oraz dokumentacji powykonawczej Systemu Telewizji Dozorowej, zwanych dalej: Dokumentacją oraz jej aktualizacji dokonanych w okresie gwarancji; 8. Udzielenie Zamawiającemu licencji na dostarczone w ramach Umowy Oprogramowanie Standardowe oraz dostarczanie aktualizacji Oprogramowania Standardowego w okresie gwarancji wraz z udzieleniem licencji na dostarczone aktualizacje; II. Charakterystyka Budynku Budynek murowany, podpiwniczony o wymiarach podstawowych w obrysie zewnętrznym 48,65 x 15,50 m i maksymalnej wysokości 25,50 m zlokalizowany jest w dzielnicy Wola w Warszawie, przy ulicy Syreny 23, w zespole budynków mieszkalnych. Budynek 8-kondygnacyjny, str. 2 z 5

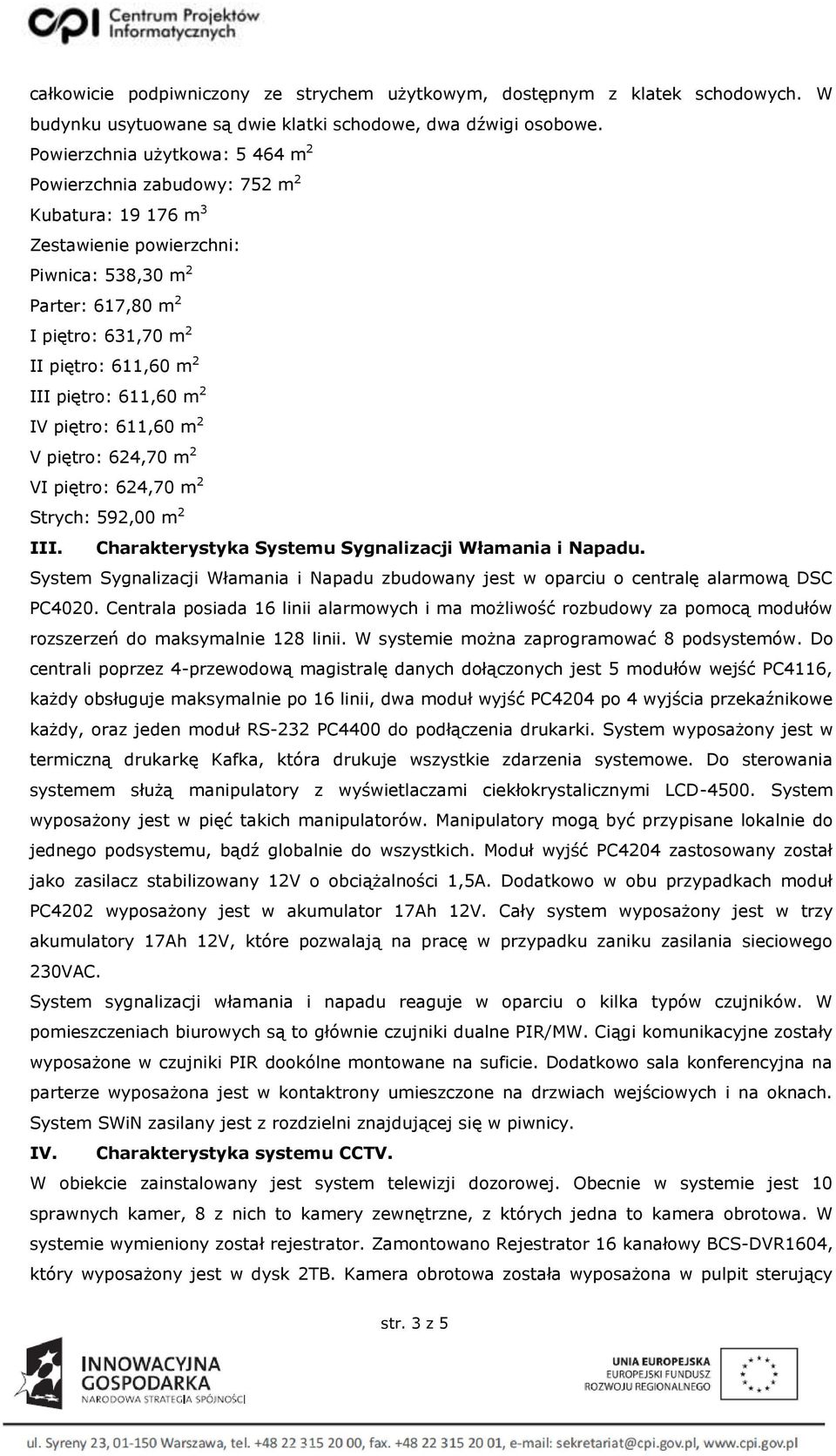

3 całkowicie podpiwniczony ze strychem użytkowym, dostępnym z klatek schodowych. W budynku usytuowane są dwie klatki schodowe, dwa dźwigi osobowe. Powierzchnia użytkowa: m 2 Powierzchnia zabudowy: 752 m 2 Kubatura: m 3 Zestawienie powierzchni: Piwnica: 538,30 m 2 Parter: 617,80 m 2 I piętro: 631,70 m 2 II piętro: 611,60 m 2 III piętro: 611,60 m 2 IV piętro: 611,60 m 2 V piętro: 624,70 m 2 VI piętro: 624,70 m 2 Strych: 592,00 m 2 III. Charakterystyka Systemu Sygnalizacji Włamania i Napadu. System Sygnalizacji Włamania i Napadu zbudowany jest w oparciu o centralę alarmową DSC PC4020. Centrala posiada 16 linii alarmowych i ma możliwość rozbudowy za pomocą modułów rozszerzeń do maksymalnie 128 linii. W systemie można zaprogramować 8 podsystemów. Do centrali poprzez 4-przewodową magistralę danych dołączonych jest 5 modułów wejść PC4116, każdy obsługuje maksymalnie po 16 linii, dwa moduł wyjść PC4204 po 4 wyjścia przekaźnikowe każdy, oraz jeden moduł RS-232 PC4400 do podłączenia drukarki. System wyposażony jest w termiczną drukarkę Kafka, która drukuje wszystkie zdarzenia systemowe. Do sterowania systemem służą manipulatory z wyświetlaczami ciekłokrystalicznymi LCD System wyposażony jest w pięć takich manipulatorów. Manipulatory mogą być przypisane lokalnie do jednego podsystemu, bądź globalnie do wszystkich. Moduł wyjść PC4204 zastosowany został jako zasilacz stabilizowany 12V o obciążalności 1,5A. Dodatkowo w obu przypadkach moduł PC4202 wyposażony jest w akumulator 17Ah 12V. Cały system wyposażony jest w trzy akumulatory 17Ah 12V, które pozwalają na pracę w przypadku zaniku zasilania sieciowego 230VAC. System sygnalizacji włamania i napadu reaguje w oparciu o kilka typów czujników. W pomieszczeniach biurowych są to głównie czujniki dualne PIR/MW. Ciągi komunikacyjne zostały wyposażone w czujniki PIR dookólne montowane na suficie. Dodatkowo sala konferencyjna na parterze wyposażona jest w kontaktrony umieszczone na drzwiach wejściowych i na oknach. System SWiN zasilany jest z rozdzielni znajdującej się w piwnicy. IV. Charakterystyka systemu CCTV. W obiekcie zainstalowany jest system telewizji dozorowej. Obecnie w systemie jest 10 sprawnych kamer, 8 z nich to kamery zewnętrzne, z których jedna to kamera obrotowa. W systemie wymieniony został rejestrator. Zamontowano Rejestrator 16 kanałowy BCS-DVR1604, który wyposażony jest w dysk 2TB. Kamera obrotowa została wyposażona w pulpit sterujący str. 3 z 5

4 przez co możliwe jest sterowanie. Dodatkowo na niektórych kondygnacjach na ciągach komunikacyjnych występuje okablowanie, które zostało po demontażu kamer. Obraz wyświetlany jest na czterech 17 calowych monitorach Aper. Jeden z nich podpięty jest bezpośrednio do rejestratora poprzez złącze VGA. Pozostałe trzy monitory wyświetlają bezpośrednio obrazy z trzech najważniejszych kamer poprzez wyjścia przelotowe. W pomieszczeniu monitoringu na ścianie po prawej stronie znajdują się 2 zasilacze kamer 12VDC i trzy transformatory 24VAC. Znajduje się tam też moduł bezpieczników i wyłączników zasilania. Moduł ten był przerabiany i obecnie zasilane przez niego są tylko kamery wewnętrzne. Kamery zewnętrzne zasilane są bezpośrednio z transformatorów 24VAC. Rejestratory i monitory znajdują się w pomieszczeniu monitoringu. Cały system CCTV zasilany jest z obwodu wydzielonego na tablicy rozdzielczej oświetleniowej znajdującej w rozdzielni elektrycznej na parterze. System zabezpieczony jest wyłącznikiem nadprądowym B20 i wyłącznikiem różnicowoprądowym 30mA. V. Wymagania dodatkowe: 1. Rozmieszczenie urządzeń oraz konfiguracja Systemów musi zapewniać całkowite zabezpieczenie obiektu Zamawiającego. 2. Gwarancja i świadczenie usługi serwisu gwarancyjnego dla Systemów, w tym Urządzeń i Oprogramowania Standardowego oraz przeprowadzonych przez Wykonawcę prac instalacyjnych i konfiguracyjnych w okresie min 24 miesięcy od dnia podpisania Protokołu Odbioru. W ramach udzielonej gwarancji Zamawiającemu służy prawo żądania usunięcia stwierdzonych wad i usterek funkcjonowania systemu (czas reakcji 6h) bądź wymiany wadliwego Urządzenia i Oprogramowania Standardowego. Dostarczone urządzenia i instalacje objęte będą 24 miesięczną gwarancją. Bieg terminu gwarancji rozpoczyna się następnego dnia licząc od daty ostatecznego protokołu bezusterkowego odbioru końcowego dostarczonych i zainstalowanych urządzeń. Czas reakcji Wykonawcy na zgłaszane przez Zamawiającego awarie w zakresie funkcjonowania urządzeń dostarczonych i zainstalowanych w ramach realizacji przedmiotu umowy, nie może przekroczyć 6 godzin od momentu zgłoszenia telefonicznego i/lub pocztą elektroniczną. Przez czas reakcji rozumie się podjęcie działań zmierzających do ustalenia przyczyny awarii, sposobu jej usunięcia, zgromadzenia części lub urządzeń koniecznych do usunięcia awarii. Wykonawca zobowiązany jest do skutecznego usunięcia awarii lub niesprawności przedmiotu umowy w terminie do 48 godzin od zgłoszenia. W przypadku naprawy trwającej dłużej niż termin określony powyżej, Wykonawca zobowiązuje się na koszt własny dostarczyć i zamontować na czas naprawy w miejsce niesprawnego urządzenia odpowiednika funkcjonalnego o nie gorszych parametrach. Czas trwania procedur zastępczych nie może być dłuższy niż 14 dni od upływu terminu określonego powyżej. W okresie gwarancji Wykonawca będzie aktualizował niezwłocznie po wydaniu aktualizacji Oprogramowanie Standardowe do najnowszych wersji oferowanych przez producenta (włączając tzw. firmware), patch y, programów korekcji wszelkich błędów. Dwukrotne uszkodzenie tego samego Urządzenia w okresie gwarancji obliguje Wykonawcę do jego wymiany na fabrycznie nowy, wolny od str. 4 z 5

5 wad, spełniający te same parametry i zgodny funkcjonalnie z wymienianym Urządzeniem, w terminie 14 dni od chwili ostatniego zgłoszenia o uszkodzeniu. Okres gwarancji na wymienione Urządzenie nie może być krótszy niż pełny okres gwarancji przewidziany na Urządzenie, dostarczone pierwotnie w ramach Umowy i biegnie od momentu podpisania protokołu stwierdzającego tę wymianę przez Zamawiającego. W przypadku wprowadzenia przez Wykonawcę zmian w Systemach, Wykonawca w ramach gwarancji jest zobowiązany do aktualizacji Dokumentacji. Dostęp do telefonicznej pomocy technicznej 24h. 3. Czas reakcji na zgłoszenie awarii 6h. 4. Przed złożeniem oferty Wykonawca dokona wizji lokalnej obiektu. 5. Termin realizacji 14 dni roboczych od dnia podpisania umowy. str. 5 z 5
