Koncepcja zastosowania kamery termowizyjnej do oceny stanu wybranych zespołów silnika spalinowego

Transkrypt

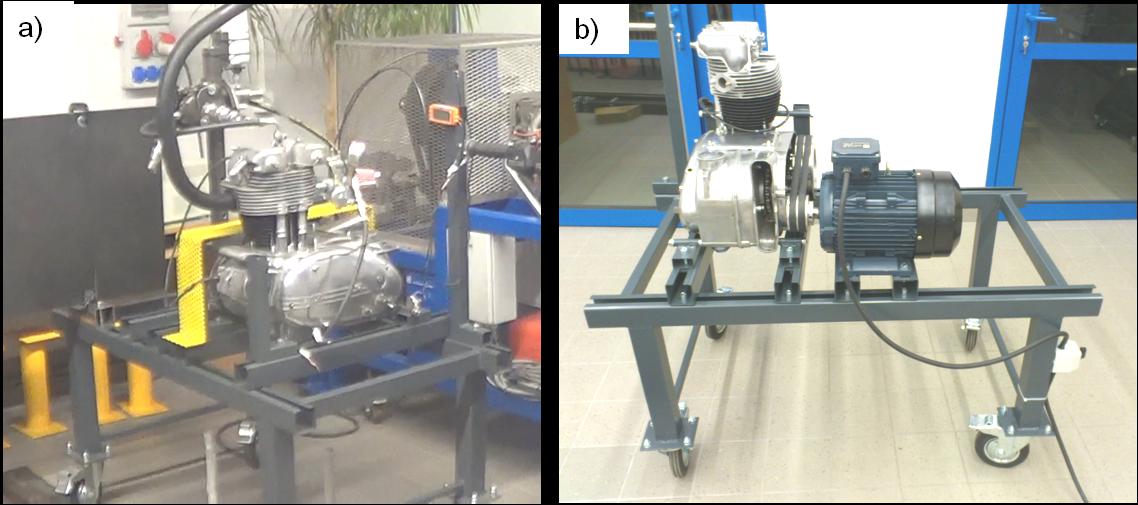

1 JARMUŻEK Patryk 1 SAWCZUK Wojciech 2 Koncepcja zastosowania kamery termowizyjnej do oceny stanu wybranych zespołów silnika spalinowego WSTĘP Ostatnie lata stanowią okres dynamicznego rozwoju w dziedzinie produkcji silników spalinowych w aspekcie mniejszej toksyczności spalin, mniejszego zużycia paliwa oraz dobrych właściwości trakcyjnych. Stosowanie się do zaleceń producenta podczas użytkowania silnika spalinowego pozwala zachować jego właściwości eksploatacyjne oraz zapobiega nadmiernemu zużywaniu się elementów silnika. W trakcie życia obiektu istotnym elementem jest bieżąca kontrola jego stanu technicznego. Istotą działań dążących do maksymalnego wykorzystania czasu pracy silnika jest jego diagnostyka. Dzięki temu można zdiagnozować uszkodzenie przed wystąpieniem awarii unieruchamiającej jednostkę napędową. Istnieje wiele sposobów diagnozowania [2, 3]. Jednym z nich jest diagnostyka termowizyjna, która najbardziej rozwinięta jest w dziedzinach takich jak: budownictwo, medycyna, energetyka czy przemysł. W niniejszej artykule dokonano próby zastosowania pomiarów termowizyjnych do oceny stanu silnika spalinowego Celem artykułu jest ocena stanu technicznego wybranych zespołów silnika spalinowego jak układ korbowo-tłokowy i smarowania na podstawie uzyskanych obrazów termograficznych. 1. METODYKA I OBIEKT BADAŃ Obiektem badań termowizyjnych był silnik spalinowy ZI typu S03 zabudowany na stanowisku badawczym z napędem zewnętrznym (rys. 1). Zastosowany napęd zewnętrzny pozwala na uruchomienie silnika spalinowego jak również na prowadzenie pomiarów bez procesu spalania przy pracujących wszystkich zespołach silnika. Rys.1 Widok stanowiska badawczego a) przygotowanego do badań b) w trakcie budowy z widocznym napędem zewnętrznym [4] Celem badania było wyznaczenie rozkładu średniej temperatury na silniku spalinowym S03, w szczególności na kolektorze wydechowym, wykorzystując kamerę termowizyjną FLIR E60 (2b)). 1 Politechnika Poznańska, ul. Piotrowo 3, Poznań. Tel , Fax: , patryk.jarmuzek@gmail.com 2 Politechnika Poznańska, ul. Piotrowo 3, Poznań. Tel , Fax: , wojciech.sawczuk@put.poznan.pl 2557

2 Rys. 2 Obiekt i przedmiot badań: a) termogram z badań silnika spalinowego, b) kamera termowizyjna FLIR E60 Badania termowizyjne poprzedzone były konfiguracją ustawień kamery do warunków jakie panowały w czasie badań. Szczególną uwagę zwrócono na ustawienie emisyjności (współczynnika ε), temperatury odbitej, otoczenia oraz wilgotność powietrza. Rys. 3 Konfiguracja kamery IR: a) widok folii aluminiowej do wyznaczenia temp. odbitej, b) obraz termowizyjny z folii aluminiowej, c) termometr GTH 1179, d) higrometr AB-172 Na potrzeby pomiaru, badany element tj. kolektor wydechowy został pomalowany czarną farbą żaroodporną dlatego współczynnik emisyjności ustalony został na poziomie Temperatura odbicia określona została dzięki zastosowaniu metody z użyciem niskoemisyjnego obiektu, którym w tym przypadku był arkusz folii aluminiowej (rys. 3a), b)). Pomiar polegał na umieszczeniu folii przed obiektem, którego intensywność promieniowania planowano zmierzyć. Następnie ustawiono w kamerze wartości emisyjności na wartość 1,0 oraz odległości obiektywu kamery od obiektu wynoszącej 0 i odczytano średnią temperaturę pozorną folii [1]. 2. WYNIKI BADAŃ Przeprowadzone zostały pomiary średnich temperatur z kolektora wydechowego silnika z symulowanymi uszkodzeniami w układzie korbowo-tłokowym i smarowania. Uszkodzenia wywołano przez obniżenie ciśnienia sprężania dla oceny zużycia układu korbowo-tłokowego (lub rozrządu) oraz obniżenie ciśnienia oleju smarującego. Zmianę ciśnienia sprężania uzyskano poprzez zastosowanie podkładki o odpowiedniej grubości pod świecą zapłonową, wówczas ciśnienie sprężania obniżyło się z 5,6 bara na 5,2 bara. Ciśnienie oleju obniżone zostało poprzez rozszczelnienie układu smarującego z ciśnienia nominalnego wynoszącego 2,8 bara na ciśnienie 1,8 bara. Dla każdego symulowanego defektu przeprowadzono po dwie serie pomiarów, trwające po 10 minut, przy stałej prędkości obrotowej silnika wynoszącej 1200obr/min. Po zarejestrowaniu wszystkich pomiarów, silnik był wyłączany i chłodzony przy pomocy wentylatora do osiągnięcia temperatury 30 C, w celu przeprowadzenia kolejnej serii pomiarów. Zarejestrowane obrazy termowizyjne analizowane były w programie FLIR Tools. 2558

3 Rys.4 Obrazy termograficzne rozkładu średniej temperatury podczas pracy silnika dla zmiany ciśnienia sprężania wynoszącego: a) 5,6 bara, b) 5,2 bara Na rysunku 4 i 5 przedstawiono wybrane termogramy z pracy badanego silnika spalinowego, na podstawie których wyznaczono temperatury z kolektora wydechowego podczas pracy silnika sprawnego oraz z wymuszonymi uszkodzeniami poprzez zmiany ciśnienia sprężania i oleju w układzie smarowania. 2559

4 Rys. 5 Obrazy termograficzne rozkładu średniej temperatury podczas pracy silnika dla zmiany ciśnienia oleju wynoszącej: a) 2,8 bara, b) 1,8 bara 2560

5 Rys. 6 Rozkład średniej temperatury na kolektorze wydechowym dla: a) ciśnienia sprężania nominalnego, p s =5,6 bara, b) ciśnienia sprężania obniżonego, p s =5,2 bara. Rys. 7 Rozkład średniej temperatury na kolektorze wydechowym dla: a) ciśnienia smarowania nominalnego, p o =2,8 bara, b) ciśnienia smarowania obniżonego, p o =1,8 bara. W celu dokładniejszego zobrazowania zmian w rozkładzie średniej temperatury na kolektorze wydechowym, w programie FLIR Tools ustawiono rozpiętość (Span) na 100 i 290 C, co dało możliwość obserwacji gradientów temperaturowych. Na rysunku 6 i 7 przedstawiono wybrane termogramy z badania silnika spalinowego od temperatury na kolektorze wydechowym wynoszącej około 30 C (na początku pomiaru) do temperatury zarejestrowanej w 10-ej minucie pomiaru. 2561
