1 INSTALACJE I URZĄDZENIA GAZOWE Ćwiczenie projektowe Jak zaprojektować instalację gazową w budynku? Wrocław 2014

2 Literatura 1. Bąkowski K., Gazyfikacja, Wydawnictwa Naukowo-Techniczne, Warszawa Bąkowski K., Bartuś J., Zajda R., Projektowanie instalacji gazowych, Arkady, Warszawa Bąkowski K., Sieci i instalacje gazowe, Wydawnictwa Naukowo-Techniczne, Warszawa 1996, 2007, Zajda R., Instalacje gazowe na paliwa gazowe, COBO-Profil Warszawa Zajda R., Tymiński B., Instalacje i urządzenia gazowe, Centrum Szkolenia Gazownictwa, Warszawa Michałowski W., Trzop S., Rurociągi dalekiego zasięgu, Fundacja Odysseum, Warszawa Molenda J., Gaz ziemny, Wydawnictwo Naukowo-Techniczne, Warszawa Skorek J., Kalina J., Gazowe układy kogeneracyjne, Wydawnictwo Naukowo- Techniczne, Warszawa Kogut K. Bytnar K., Obliczanie sieci gazowych, AGH Uczelniane Wydawnictwa Naukowo-Dydaktyczne, Kraków Sperski B., Gazownictwo cz. I IV, Wydawnictwa Uczelniane AGH, Kraków 1980

3 Sieć gazowa - definicje SIEĆ GAZOWA OBIEKTY SIECI GAZOWEJ PRZYŁĄCZE GAZOWE Rozporządzenie Ministra Gospodarki z dnia 26 kwietnia 2013 r. (Dz.U. z 2013 r., poz. 640) w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe i ich usytuowanie, Rozdział 1, 2

4 Instalacja gazowa - definicje INSTALACJA GAZOWA ZASILANA Z SIECI GAZOWEJ Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm.) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Rozdział 7, 156 ust. 2

5 Ogólny schemat instalacji gazowej Zajda R., Instalacje gazowe na paliwa gazowe

6 Elementy składowe instalacji gazowej Zajda R., Tymiński B., Instalacje i urządzenia gazowe 1) Przewód za kurkiem głównym (stanowi część instalacji gazowej wewnętrznej lub zewnętrznej) 2) Przewody rozprowadzające (instalacja rozprowadzająca) odcinki instalacji na poziomie piwnic (najniższych kondygnacji) od kurka głównego zasilające poszczególne piony. Ze względów funkcjonalnych i eksploatacyjnych zalecane jest instalowanie zaworów odcinających na odgałęzieniach do pionów (pod pionami). Jeżeli instalacja zasila z jednego przyłącza odbiorców w kilku klatkach, wskazane jest montowanie zaworów odcinających pomiędzy klatkami. 3) Piony instalacyjne odcinki instalacji zasilające odbiorców gazu na różnych kondygnacjach budynku.

7 Elementy składowe instalacji gazowej Zajda R., Tymiński B., Instalacje i urządzenia gazowe 4) Przewody rozprowadzające (instalacja rozprowadzająca) na poziomie kondygnacji odcinki instalacji mogące zasilać jednego odbiorcę lub większą ich ilość na poziomie jednej kondygnacji. Odgałęzienia do mieszkań winny być zakończone zaworem odcinającym, za którym instalowany jest gazomierz dla każdego z odbiorców. 5) Węzeł pomiaru zużycia gazu stosowany indywidualnie da każdego odbiorcy i składający się z zaworu przed gazomierzem, układu kształtek instalacyjnych oraz gazomierza. 6) Przewody za gazomierzem: przewód wyjściowy z gazomierza, odgałęzienia do aparatów i połączenia aparatów (urządzeń) gazowych. 7) Odgałęzienie do aparatu gazowego odcinek przewodu od trójnika zamontowanego na przewodzie wyjściowym z gazomierza do zaworu odcinającego przed aparatem.

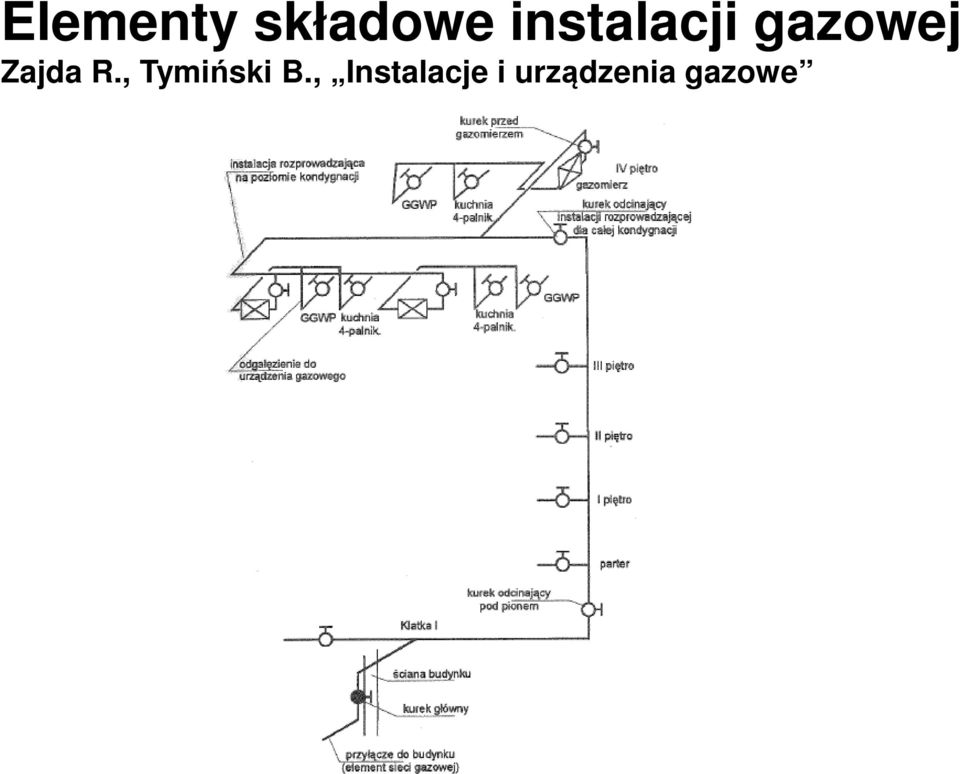

8 Elementy składowe instalacji gazowej Zajda R., Tymiński B., Instalacje i urządzenia gazowe

9 Lokalizacja kurka głównego Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm ust. 1. ust. 2.

10 Lokalizacja kurka głównego Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm ust ust. 2.

11 Lokalizacja kurka głównego - rozwiązania dla budynków jednorodzinnych Zajda R., Instalacje gazowe na paliwa gazowe

12 Lokalizacja kurka głównego - rozwiązania dla budynków wielorodzinnych Zajda R., Instalacje gazowe na paliwa gazowe

13 Lokalizacja kurka głównego - szafka wolnostojąca przy granicy działki Zajda R., Instalacje gazowe na paliwa gazowe

14 Lokalizacja kurka głównego - budynki monumentalne lub zabytkowe Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm ust. 4.

15 Lokalizacja kurka głównego - odległości Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm ust. 5. Kurek główny montowany na przyłączu sieci rozdzielczej niskiego ciśnienia (bez zastosowania reduktora)

16 Lokalizacja kurka głównego - zalecane odległości od szafek gazowych Zajda R., Instalacje gazowe na paliwa gazowe Dla reduktora o przepustowości Q R 10 m 3 /h Dla reduktora (baterii reduktorów) o przepustowości 10 m 3 /h Q R 60 m 3 /h

17 Lokalizacja kurka głównego - zalecane odległości pod otworami budynku Zajda R., Instalacje gazowe na paliwa gazowe Dla przyłącza niskiego ciśnienia lub średniego z reduktorem o przepustowości Q R 10 m 3 /h Dla przyłącza średniego ciśnienia z reduktorem (baterią reduktorów) o przepustowości 10 m 3 /h Q R 60 m 3 /h

18 Lokalizacja kurka głównego - przyłącza budynków wielorodzinnych Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm ust. 6.

19 Przyłącze gazowe do dwóch budynków Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm. Zajda R., Instalacje gazowe na paliwa gazowe 160. ust. 1.

20 Przyłącze gazowe Wytyczne branżowe Wytyczne ZG Wałbrzych Przyłącze doprowadzające gaz pod średnim ciśnieniem do reduktora domowego należy wykonać z PE, lecz w odległości min. 1,5 m od ściany budynku przejść na odcinku poziomym na rurę stalową i pozostałą część przyłącza wykonać z rur stalowych. Wytyczne Pomorskiej Spółki Gazownictwa Dla kurków głównych lokalizowanych na ścianie budynku odcinek przyłącza gazowego z PE przed kurkiem głównym należy wykonać z rury stalowej stosując przejście PE/stal w odległości min. 1,5 m od ściany budynku. Wytyczne PGNiG SPV 4 sp. z o.o. Oddział w Zabrzu Podstawowym rozwiązaniem powinno być przyłącze wykonane częściowo z rury polietylenowej klasy SDR11 PE100RC oraz rury stalowej izolowanej fabrycznie rozpoczynającej się w odległości minimum 0,5 m od wolnostojącej szafki gazowej lub budynku. Rury polietylenowa i stalowa połączone są przejściem PE/stal.

21 Przyłącze gazowe przejścia PE/stal d z / d w h (mm) l 1 (mm) l(mm) 25/ / / / / / / / / Przyłącza domowe stalowe z gwintem zewn., kołnierzem lub śrubunkiem, izolowane taśmą i zakończone rurą PE.

22 Przyłącze gazowe szafka wnękowa Zajda R., Instalacje gazowe na paliwa gazowe Kurek główny na ścianie budynku montowany na przyłączu sieci rozdzielczej z PE: schemat usytuowania kurka głównego we wnęce ściany i detal wnęki na kurek główny

23 Przyłącze gazowe szafka w linii ogrodzenia Wytyczne ZG Wałbrzych Kolumna przyłącza gazowego składa się z przejścia PE/stal, odcinka rury PE, osłony aluminiowej wypełnionej pianką poliuretanową oraz przewodu identyfikacyjnego Przyłącze gazowe z PE do szafki usytuowanej w linii ogrodzenia: 1 - przyłącze PE, 2 - szafka gazowa, 3 - kurek główny, 4 - wspornik stalowy mocujący rurę przewodową, 5 - przejście PE/stal, 6 cokół betonowy, 7 - gazociąg PE, 8 - trójnik siodłowy, 9 - przewód lokalizacyjny, 10 - ogrodzenie, 11 - taśma ostrzegawcza, 12 - jezdnia, 13 pobocze (chodnik), 14 - kolano, 15 - trwałe połączenie przewodu lokalizacyjnego ze wspornikiem 4

24 Zewnętrzna instalacja gazowa Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm ust. 1. ust. 2.

25 Kurek główny i reduktor Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm. Zajda R., Instalacje gazowe na paliwa gazowe 161. ust. 1. SCHEMAT USYTUOWANIA KURKA GŁÓWNEGO (KG), GAZOMIERZA (G) ORAZ REDUKTORA (R) O Q R 10 m 3 /h DLA KILKU ODBIORCÓW

26 Kurek główny i reduktor Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm. Zajda R., Instalacje gazowe na paliwa gazowe SCHEMATY USYTUOWANIA KURKA GŁÓWNEGO (KG), GAZOMIERZA (G) ORAZ REDUKTORA (R) O 10 m 3 /h Q R 60 m 3 /h

27 Kurek główny i reduktor Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm. Zajda R., Instalacje gazowe na paliwa gazowe

28 Kurek główny i reduktor Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm. Zajda R., Instalacje gazowe na paliwa gazowe 161. ust. 2. SCHEMAT USYTUOWANIA KURKA GŁÓWNEGO (KG), GAZOMIERZA (G) ORAZ REDUKTORA (R) O Q R 10 m 3 /h DLA JEDNEGO ODBIORCY

29 Gazomierze - lokalizacja Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm ust. 1. ust. 2. ust. 3. ust. 4.

30 Gazomierze - lokalizacja Zajda R., Instalacje gazowe na paliwa gazowe

31 Gazomierze lokalizacja Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm. Zajda R., Instalacje gazowe na paliwa gazowe 166. ust. 6.

32 Gazomierze lokalizacja Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm. Zajda R., Instalacje gazowe na paliwa gazowe 167.

33 Gazomierze lokalizacja Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm. Zajda R., Instalacje gazowe na paliwa gazowe 168. ust. 1.

34 Przewody instalacji gazowej Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm. PN-EN :2000, PN-EN 1775: ust. 2. ust. 3.

35 Przewody instalacji gazowej Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm. PN-EN :2000, PN-EN 1775: ust. 4.

36 Instalacja gazowa prowadzenie przewodów Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm ust. 1. (Uwaga: Instalacji gazowej nie wolno prowadzić przez kanały dymowe, spalinowe i wentylacyjne, a także przez kotłownie, schrony, szyby windowe i pomieszczenia zagrożone wybuchem.) ust. 2. ust. 3.

37 Instalacja gazowa prowadzenie przewodów Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm ust. 4.

38 Instalacja gazowa prowadzenie przewodów Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm ust. 5.

39 Instalacja gazowa przejście przez zewnętrzną ścianę piwnicy Dz.U. z 2002 r. Nr 75, poz. 690, z późn. zm ust. 4.

40 Instalacja gazowa przejście przez ścianę Przejścia przez ściany za pomocą łańcuchów uszczelniających: Łańcuch uszczelniający składa się z pojedynczych elementów elastomerowych wzajemnie się zazębiających. Elementy te są tak wykonane, że po dokręceniu śrub elastomer pęcznieje i szczelnie wypełnia przestrzeń pomiędzy tuleją osłonową (otworem w murze) a rurą przewodową.

41 Prowadzenie przewodów rury osłon. Dz. U. nr 75 poz. 690 z 2002 r. wraz ze zmianami Zajda R., Instalacje gazowe na paliwa gazowe 165. ust. 1.

42 Instalacja gazowa prowadzenie przewodów, zabezpieczenia Dz. U. nr 75 poz. 690 z 2002 r. wraz ze zmianami 165. ust. 2. ust. 3.

43 Instalacja gazowa prowadzenie przewodów w bruzdach ściennych Zajda R., Instalacje gazowe na paliwa gazowe

44 Instalacja gazowa prowadzenie przewodów na ścianach Układanie przewodów gazowych na ścianie: a) przewód w bruździe ściennej, b) przewód montowany natynkowo w pomieszczeniu suchym, c) przewód montowany natynkowo w pomieszczeniu wilgotnym, d) przewód w kanale zasłoniętym perforowaną płytą. Mocowania za pomocą uchwytów (obejm).
