1 Zawory z si³ownikiem elektrycznym z funkcj¹ bezpieczeñstwa, atestowane zgodnie z norm¹ DIN EN 14597, typ 3213/5825, 3213/5725-3, 3213/5725-7, 3213/ i 3214/5825, 3214/3374, 3214/3274, 3214/5725-3, 3214/5725-7, 3214/ Jednogniazdowy zawór przelotowy typu 3213 bez odci¹ enia ciœnieniowego Jednogniazdowy zawór przelotowy typu 3214 z odci¹ eniem ciœnieniowym Zastosowanie Zawory przelotowe z si³ownikiem elektrycznym z funkcj¹ nastawy awaryjnej w przypadku przekroczenia temperatury lub ciœnienia stosowane w instalacjach grzewczych. DN 15 do DN 250 PN 16 do PN 40 do 220 C Zawory regulacyjne sk³adaj¹ siê z zaworu przelotowego i ³¹czonego z nim si³ownika elektrycznego z funkcj¹ bezpieczeñstwa. W obwodzie awaryjnego zamykania zawory regulacyjne mog¹ przejmowaæ funkcjê zaworu odcinaj¹cego, uruchamianego sygna³em z ogranicznika temperatury lub ciœnienia lub w przypadku zaniku napiêcia zasilaj¹cego. Urz¹dzenia posiadaj¹ atest typu TÜV zgodnie z norm¹ DIN EN i w rozumieniu tej normy s¹ urz¹dzeniami do odcinania i regulacji przep³ywu mediów. Wykonania atestowane zgodnie z norm¹ DIN EN z zaworem przelotowym typu 3213 bez odci¹ enia ciœnieniowego Zawory regulacyjne z si³ownikami elektrycznymi Typ 3213/5825 PN 25 od DN 15 do DN 25 PN 16 od DN 32 do DN 50 Zawory regulacyjne z elektrycznym si³ownikiem do regulacji przebiegu procesu dla instalacji przygotowania c.w.u. Typ 3213/ PN 25 od DN 15 do DN 25 PN 16 od DN 32 do DN 50 Zawory regulacyjne z elektrycznym si³ownikiem do regulacji przebiegu procesu dla instalacji grzewczych i ch³odz¹cych Typ 3213/ PN 25 od DN 15 do DN 25 PN 16 od DN 32 do DN 50 Typ 3213/ PN 25 od DN 15 do DN 25 PN 16 od DN 32 do DN 50 z zaworem przelotowym typu 3214 z odci¹ eniem ciœnieniowym za pomoc¹ nierdzewnego mieszka metalowego Zawory regulacyjne z si³ownikami elektrycznymi Typ 3214/5825 od PN 16 do 40 PN od DN 15 do DN 50 Typ 3214/3374 od PN 16 do PN 40 od DN 65 do DN 100 Rys. 1 Zawór regulacyjny typu 3213/5825 Rys. 2 Zawór regulacyjny typu 3214/3374 Typ 3214/3274 od PN 16 do PN 40 od DN 125 do DN 250 Zawory regulacyjne z elektrycznym si³ownikiem do regulacji przebiegu procesu dla instalacji przygotowania c.w.u. Typ 3214/ od PN 16 do PN 40 od DN 15 do DN 50 Zawory regulacyjne z elektrycznym si³ownikiem do regulacji przebiegu procesu dla instalacji grzewczych i ch³odz¹cych Typ 3214/ od PN 16 do PN 40 od DN 15 do DN 50 Typ 3214/ od PN 16 do PN 40 od DN 15 do DN 50 Rys. 3 Zawór regulacyjny typu 3214/3274 Numer rejestru Si³owniki z funkcj¹ bezpieczeñstwa posiadaj¹ w po³¹czeniu z ww. zaworami regulacyjnymi atesty typu wydane przez niemiecki Urz¹d Dozoru Technicznego (TÜV) zgodnie z norm¹ DIN EN Numer rejestru: na zapytanie. Przynale na karta zbiorcza T 5800 Wydanie: lipiec 2015 (05/15) Karta katalogowa T 5869 PL

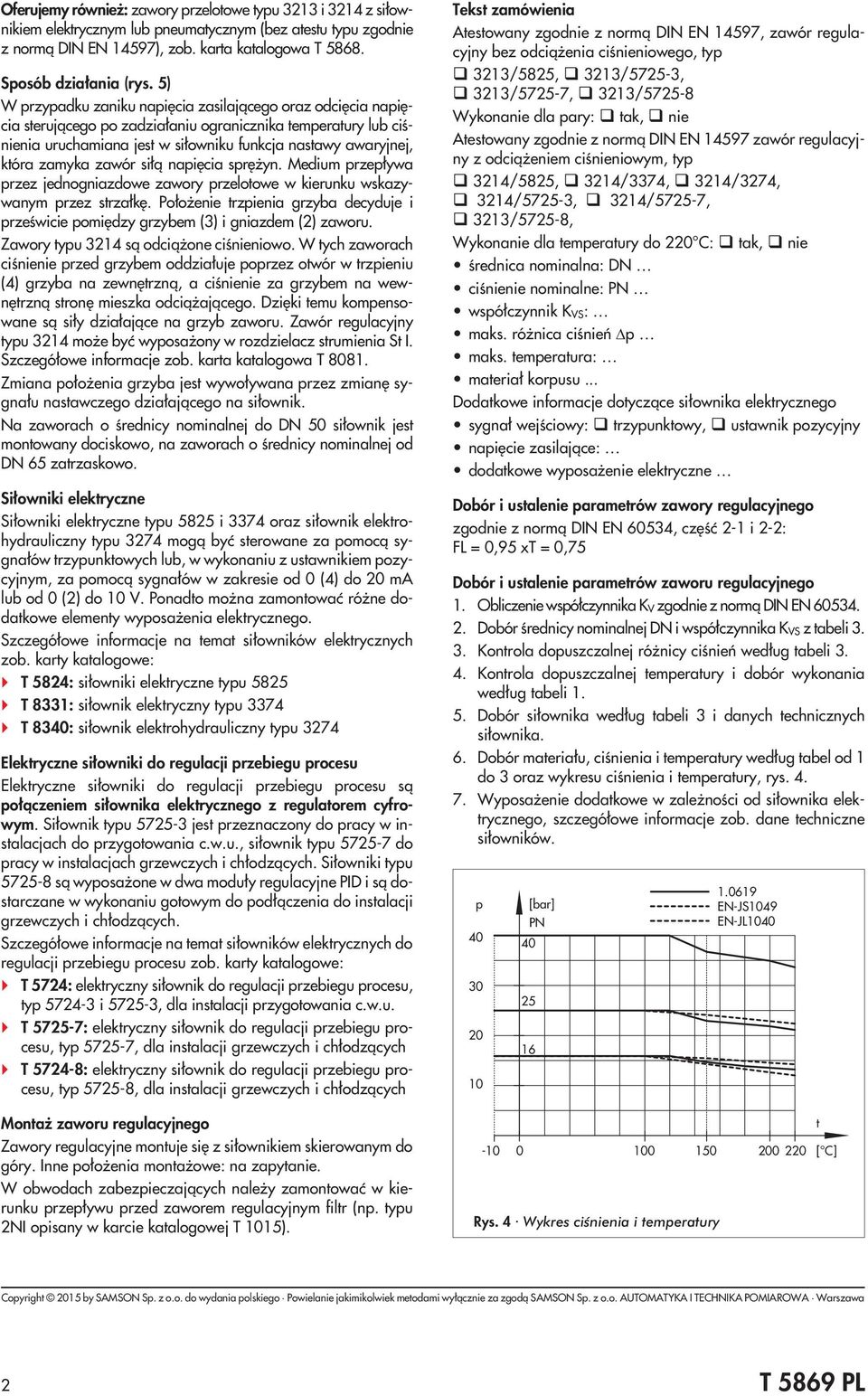

2 Oferujemy równie : zawory przelotowe typu 3213 i 3214 z si³ownikiem elektrycznym lub pneumatycznym (bez atestu typu zgodnie z norm¹ DIN EN 14597), zob. karta katalogowa T Sposób dzia³ania (rys. 5) W przypadku zaniku napiêcia zasilaj¹cego oraz odciêcia napiêcia steruj¹cego po zadzia³aniu ogranicznika temperatury lub ciœnienia uruchamiana jest w si³owniku funkcja nastawy awaryjnej, która zamyka zawór si³¹ napiêcia sprê yn. Medium przep³ywa przez jednogniazdowe zawory przelotowe w kierunku wskazywanym przez strza³kê. Po³o enie trzpienia grzyba decyduje i przeœwicie pomiêdzy grzybem (3) i gniazdem (2) zaworu. Zawory typu 3214 s¹ odci¹ one ciœnieniowo. W tych zaworach ciœnienie przed grzybem oddzia³uje poprzez otwór w trzpieniu (4) grzyba na zewnêtrzn¹, a ciœnienie za grzybem na wewnêtrzn¹ stronê mieszka odci¹ aj¹cego. Dziêki temu kompensowane s¹ si³y dzia³aj¹ce na grzyb zaworu. Zawór regulacyjny typu 3214 mo e byæ wyposa ony w rozdzielacz strumienia St I. Szczegó³owe informacje zob. karta katalogowa T Zmiana po³o enia grzyba jest wywo³ywana przez zmianê sygna³u nastawczego dzia³aj¹cego na si³ownik. Na zaworach o œrednicy nominalnej do DN 50 si³ownik jest montowany dociskowo, na zaworach o œrednicy nominalnej od DN 65 zatrzaskowo. Si³owniki elektryczne Si³owniki elektryczne typu 5825 i 3374 oraz si³ownik elektrohydrauliczny typu 3274 mog¹ byæ sterowane za pomoc¹ sygna³ów trzypunktowych lub, w wykonaniu z ustawnikiem pozycyjnym, za pomoc¹ sygna³ów w zakresie od 0 (4) do 20 ma lub od 0 (2) do 10 V. Ponadto mo na zamontowaæ ró ne dodatkowe elementy wyposa enia elektrycznego. Szczegó³owe informacje na temat si³owników elektrycznych zob. karty katalogowe: T 5824: si³owniki elektryczne typu 5825 T 8331: si³ownik elektryczny typu 3374 T 8340: si³ownik elektrohydrauliczny typu 3274 Elektryczne si³owniki do regulacji przebiegu procesu Elektryczne si³owniki do regulacji przebiegu procesu s¹ po³¹czeniem si³ownika elektrycznego z regulatorem cyfrowym. Si³ownik typu jest przeznaczony do pracy w instalacjach do przygotowania c.w.u., si³ownik typu do pracy w instalacjach grzewczych i ch³odz¹cych. Si³owniki typu s¹ wyposa one w dwa modu³y regulacyjne PID i s¹ dostarczane w wykonaniu gotowym do pod³¹czenia do instalacji grzewczych i ch³odz¹cych. Szczegó³owe informacje na temat si³owników elektrycznych do regulacji przebiegu procesu zob. karty katalogowe: T 5724: elektryczny si³ownik do regulacji przebiegu procesu, typ i , dla instalacji przygotowania c.w.u. T : elektryczny si³ownik do regulacji przebiegu procesu, typ , dla instalacji grzewczych i ch³odz¹cych T : elektryczny si³ownik do regulacji przebiegu procesu, typ , dla instalacji grzewczych i ch³odz¹cych Tekst zamówienia Atestowany zgodnie z norm¹ DIN EN 14597, zawór regulacyjny bez odci¹ enia ciœnieniowego, typ 3213/5825, 3213/5725-3, 3213/5725-7, 3213/ Wykonanie dla pary: tak, nie Atestowany zgodnie z norm¹ DIN EN zawór regulacyjny z odci¹ eniem ciœnieniowym, typ 3214/5825, 3214/3374, 3214/3274, 3214/5725-3, 3214/5725-7, 3213/5725-8, Wykonanie dla temperatury do 220 C: tak, nie œrednica nominalna: DN ciœnienie nominalne: PN wspó³czynnik K VS: maks. ró nica ciœnieñ p maks. temperatura: materia³ korpusu... Dodatkowe informacje dotycz¹ce si³ownika elektrycznego sygna³ wejœciowy: trzypunktowy, ustawnik pozycyjny napiêcie zasilaj¹ce: dodatkowe wyposa enie elektryczne Dobór i ustalenie parametrów zawory regulacyjnego zgodnie z norm¹ DIN EN 60534, czêœæ 2-1 i 2-2: FL = 0,95 xt = 0,75 Dobór i ustalenie parametrów zaworu regulacyjnego 1. Obliczenie wspó³czynnika K V zgodnie z norm¹ DIN EN Dobór œrednicy nominalnej DN i wspó³czynnika K VS z tabeli Kontrola dopuszczalnej ró nicy ciœnieñ wed³ug tabeli Kontrola dopuszczalnej temperatury i dobór wykonania wed³ug tabeli Dobór si³ownika wed³ug tabeli 3 i danych technicznych si³ownika. 6. Dobór materia³u, ciœnienia i temperatury wed³ug tabel od 1 do 3 oraz wykresu ciœnienia i temperatury, rys Wyposa enie dodatkowe w zale noœci od si³ownika elektrycznego, szczegó³owe informacje zob. dane techniczne si³owników. p [bar] PN EN-JS1049 EN-JL1040 Monta zaworu regulacyjnego Zawory regulacyjne montuje siê z si³ownikiem skierowanym do góry. Inne po³o enia monta owe: na zapytanie. W obwodach zabezpieczaj¹cych nale y zamontowaæ w kierunku przep³ywu przed zaworem regulacyjnym filtr (np. typu 2NI opisany w karcie katalogowej T 1015) Rys. 4 Wykres ciśnienia i temperatury t [ C] 2 T 5869 PL

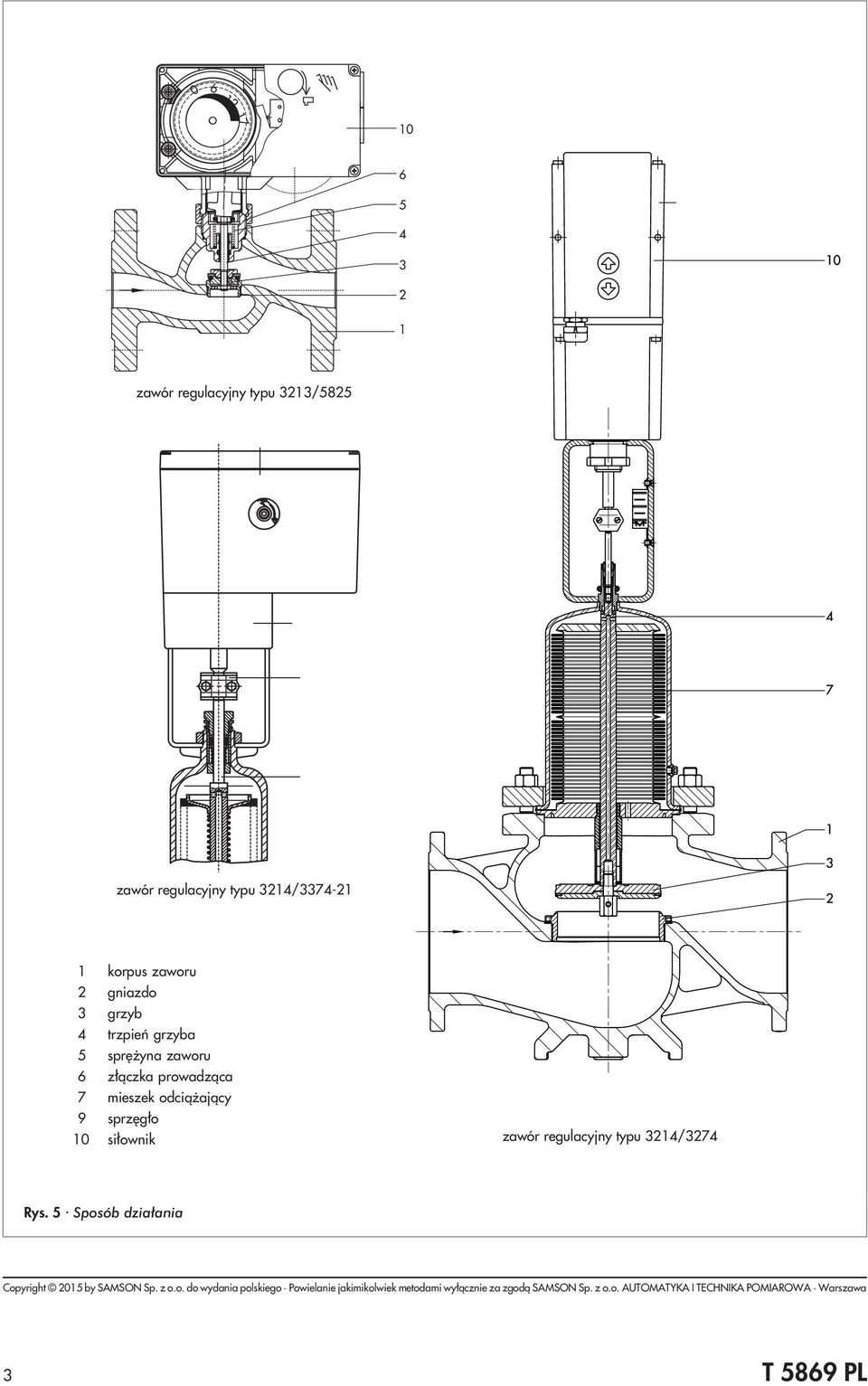

3 zawór regulacyjny typu 3213/5825 zawór regulacyjny typu 3214/ korpus zaworu 2 gniazdo 3 grzyb 4 trzpieñ grzyba 5 sprê yna zaworu 6 z³¹czka prowadz¹ca 7 mieszek odci¹ aj¹cy 9 sprzêg³o 10 si³ownik zawór regulacyjny typu 3214/3274 Rys. 5 Sposób działania 3 T 5869 PL

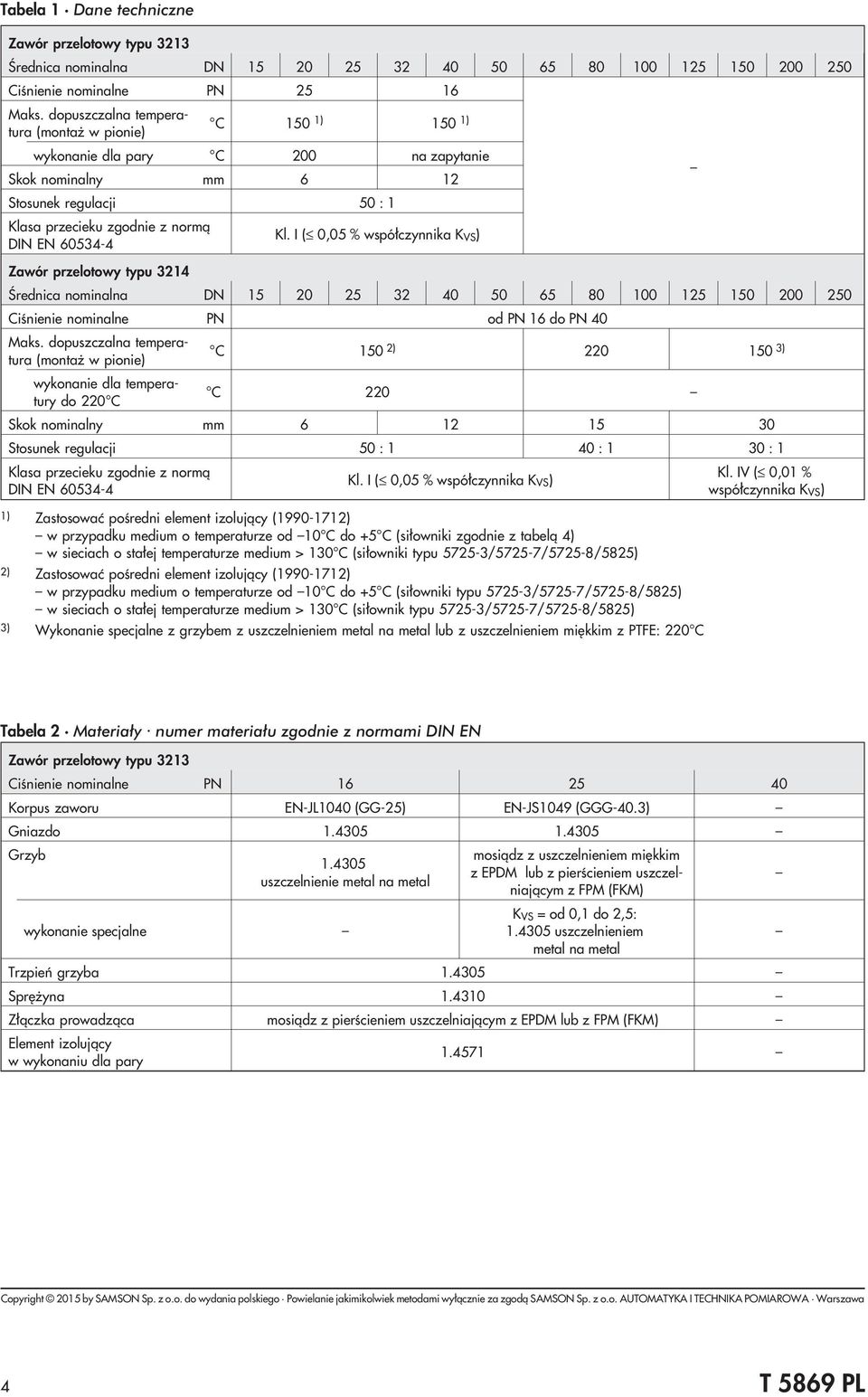

4 Tabela 1 Dane techniczne Zawór przelotowy typu 3213 Ciœnienie nominalne PN Maks. dopuszczalna temperatura (monta w pionie) C 150 1) 150 1) wykonanie dla pary C 200 na zapytanie Skok nominalny mm 6 12 Stosunek regulacji 50 : 1 Klasa przecieku zgodnie z norm¹ DIN EN Zawór przelotowy typu 3214 Kl. I ( 0,05 % wspó³czynnika K VS) Ciœnienie nominalne PN od PN 16 do PN 40 Maks. dopuszczalna temperatura (monta w pionie) wykonanie dla temperatury do 220 C C 150 2) ) C 220 Skok nominalny mm Stosunek regulacji 50 : 1 40 : 1 30 : 1 Klasa przecieku zgodnie z norm¹ DIN EN Kl. I ( 0,05 % wspó³czynnika K VS) 1) Zastosowaæ poœredni element izoluj¹cy ( ) w przypadku medium o temperaturze od 10 C do +5 C (si³owniki zgodnie z tabel¹ 4) w sieciach o sta³ej temperaturze medium > 130 C (si³owniki typu /5725-7/5725-8/5825) 2) Zastosowaæ poœredni element izoluj¹cy ( ) w przypadku medium o temperaturze od 10 C do +5 C (si³owniki typu /5725-7/5725-8/5825) w sieciach o sta³ej temperaturze medium > 130 C (si³ownik typu /5725-7/5725-8/5825) 3) Wykonanie specjalne z grzybem z uszczelnieniem metal na metal lub z uszczelnieniem miêkkim z PTFE: 220 C Kl. IV ( 0,01 % wspó³czynnika K VS) Tabela 2 Materiały numer materiału zgodnie z normami DIN EN Zawór przelotowy typu 3213 Ciœnienie nominalne PN Korpus zaworu EN-JL1040 (GG-25) EN-JS1049 (GGG-40.3) Gniazdo Grzyb uszczelnienie metal na metal wykonanie specjalne mosi¹dz z uszczelnieniem miêkkim z EPDM lub z pierœcieniem uszczelniaj¹cym z FPM (FKM) K VS = od 0,1 do 2,5: uszczelnieniem metal na metal Trzpieñ grzyba Sprê yna Z³¹czka prowadz¹ca mosi¹dz z pierœcieniem uszczelniaj¹cym z EPDM lub z FPM (FKM) Element izoluj¹cy w wykonaniu dla pary T 5869 PL

5 c.d. tabeli 2 Zawór przelotowy typu 3214 Ciœnienie nominalne PN PN 16 PN 25 PN 40 Korpus zaworu EN-JL1040 (GG-25) EN-JS1049 (GGG40.3) lub (GS-C 25) (GS-C 25) wykonanie specjalne EN-JS1049 lub Zespó³ gniazda i grzyba od DN15 do DN 100 od DN 125 do DN 250 stal CrNi wykonanie specjalne z uszczelnieniem miêkkim z EPDM stal CrNiMo z uszczelnieniem miêkkim z EPDM wykonanie specjalne z uszczelnieniem metal na metal Trzpieñ grzyba Sprê yna Korpus mieszka Mieszek odci¹ aj¹cy Z³¹czka prowadz¹ca (DN 15 do DN 50) Uszczelnienie d³awnicy (od DN 65 do DN 250) Element izoluj¹cy w wykonaniu dla temperatury do 220 C mosi¹dz z pierœcieniem uszczelniaj¹cym z EPDM lub z FPM (FKM) zespó³ pierœcieni uszczelniaj¹cych o prodilu "V", wykonanych z PTFE z dodatkiem wêgla stal z pierœcieniem uszczelniaj¹cym z EPDM lub FPM (FKM) Tabela 3 Średnice nominalne, współczynniki K VS i maksymalne wartości różnicy ciśnień Zawór przelotowy typu 3213 Skok nominalny mm Wspó³czynnik K VS 4 6, Maks. ró nica ciœnieñ w bar Wykonanie specjalne Wspó³czynnik K VS 0,1 0,16 0,25 0,4 0,63 1,0 1,6 bar ,9 2,9 1,6 2,5 2,5 40 Maks. ró nica ciœnieñ bar Zawór przelotowy typu 3214 Skok nominalny mm Wspó³czynnik K VS 4 6, z rozdzielaczem strumienia Zredukowany wspó³czynnik K VS 2,5 2,5 2, Maks. ró nica ciœnieñ bar ) 10 1) 10 1) 1) W przypadku wykorzystania si³ownika typu 3274 dla œrednic od DN 150 do DN 250 dla pary nale y zastosowaæ wykonanie specjalne. 5 T 5869 PL

6 Tabela 4 Możliwe połączenia zaworów z siłownikami Zawór przelotowy typu 3213/si³ownik typ si³ownika Si³owniki elektryczne szczegó³owe informacje zob. karta katalogowa œrednica nominalna DN ) T ) Elektryczne si³owniki do regulacji przebiegu procesu dla instalacji przygotowania c.w.u ) T ) Elektryczne si³owniki do regulacji przebiegu procesu dla instalacji grzewczych i ch³odz¹cych T T Zawór przelotowy typu 3214/si³ownik typ si³ownika Si³owniki elektryczne szczegó³owe informacje zob. karta katalogowa œrednica nominalna DN ) T ) T T 8340 Elektryczne si³owniki do regulacji przebiegu procesu dla instalacji przygotowania c.w.u ) T ) Elektryczne si³owniki do regulacji przebiegu procesu dla instalacji grzewczych i ch³odz¹cych T T ) Si³owniki o czasie przestawienia krótszym o po³owê 6 T 5869 PL

7 Wymiary i ciê ar zaworu z si³ownikiem Tabela 4.1 Zawory regulacyjne z zaworem przelotowym typu 3213 Œrednica nominalna DN D³ugoœæ zabudowy d³ugoœæ L mm Wysokoœæ wysokoœæ H1 mm wysokoœæ H mm Ciê ar (wykonanie dla pary: + 0,3 kg) typ 3213/5825 oko³o kg 3,1 3,7 4,1 12,5 14,5 16,5 typ 3213/5725-3, 3213/5725-7, 3213/ oko³o kg 3,15 3,75 4,15 12,55 14,55 16,55 Zawory regulacyjne sk³adaj¹ce siê z zaworu przelotowego typu 3213 i z si³ownika elektrycznego 146x103* 6 H+80 * Wymiary si³owników typu 5825-x3, x3: 146 x 136 typ 3213/5825: DN 15 do DN 50 typ 3213/5725-3: DN 15 do DN 50 typ 3213/5725-7: DN 15 do DN 50 typ 3213/5725-8: DN 15 do DN 50 L H1 wykonanie dla pary typ 3213/5825: DN 15 do DN 50 typ 3213/5725-3: DN 15 do DN 50 typ 3213/5725-7: DN 15 do DN 50 typ 3213/5725-8: DN 15 do DN 50 7 T 5869 PL
