Pompy podstawowe. zasilające Z YS. kondensatu. K i WK. wody chłodzącej D P. Pompy do wody gorącej. B i BV WN W A-P AP-10. Pompy stacjonarne A FY

Transkrypt

1

2 Spis treści 2 Pompy podstawowe zasilające Z YS 4 10 kondensatu K i WK 20 wody chłodzącej D P Pompy do wody gorącej B i BV WN W A-P AP Pompy stacjonarne A FY Stacjonarne pompy szlamowe MF PH HC Zatapialne pompy szlamowe HZ 90 Pompy zatapialne OSZ SP NZ P-BA

3 3 Schemat POMPY W ELEKTROWNI I ELEKTROCIEPŁOWNI przykład zastosowania Komin wieloprzewodowy Kanał spalinowy Turbina Generator Chłodnia kominowa Instalacja odsiarczania spalin Pompy instalacji odsiarczania A, MF Hydrauliczne odprowadzanie żużla i popiołu Pompy bagrowe PH, HC Sortownia i kruszalnia węgla Podgrzewacze regeneracyjne wysokoprężne Pompa wody zasilającej YS, Z Odgazowywacze Pompa skroplin WN, A-P, A Skraplacz Podgrzewacze regeneracyjne wysokoprężne Zbiornik wody zdemineralizowanej Transformatory Pompa wody zdemineralizowanej A, WN Pompa kondensatu głównego K, WK Woda uzupełniająca zdemineralizowana Pompa wody chłodzącej D, P

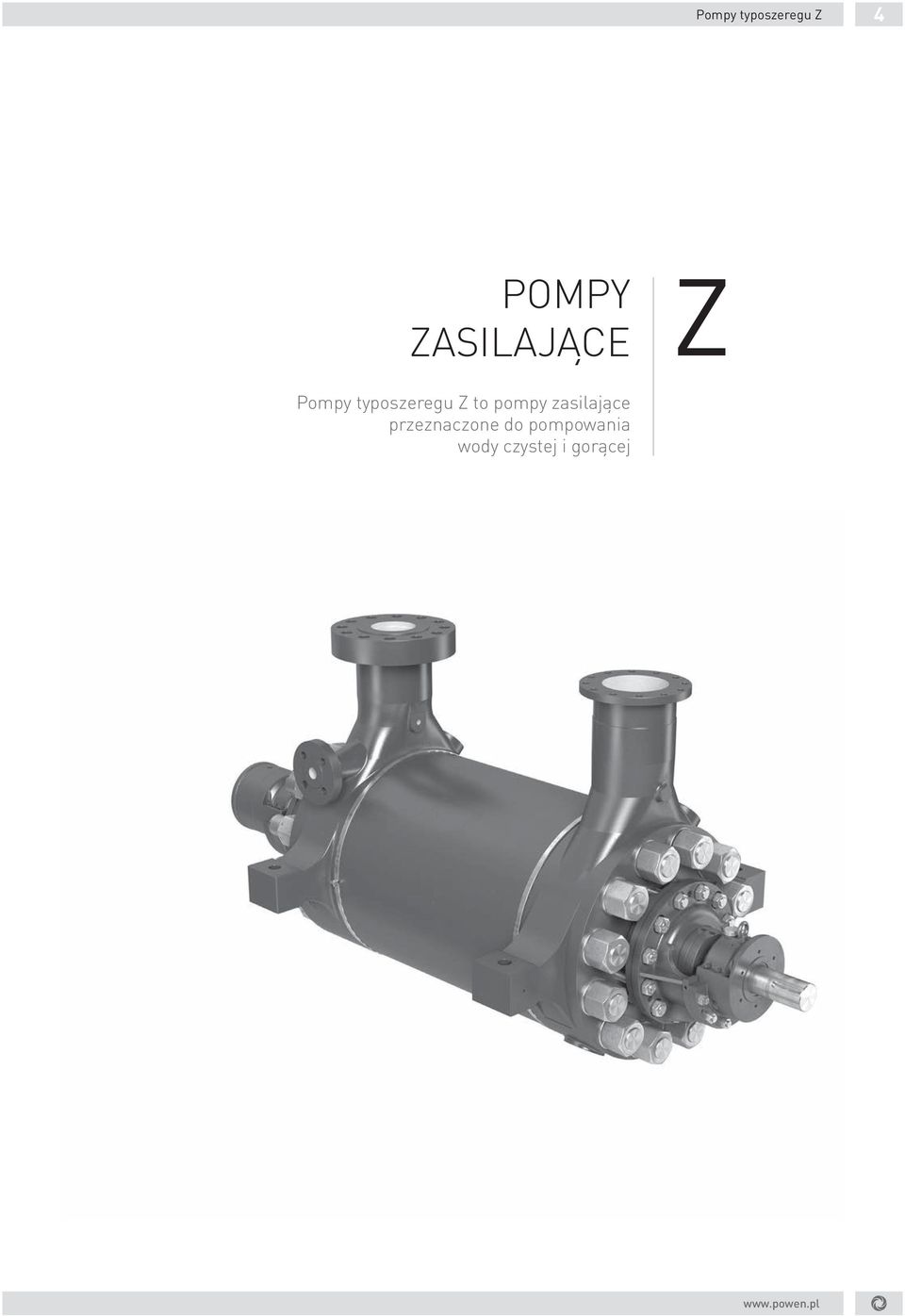

4 Pompy typoszeregu Z 4 POMPY ZASILAJĄCE Z Pompy typoszeregu Z to pompy zasilające przeznaczone do pompowania wody czystej i gorącej

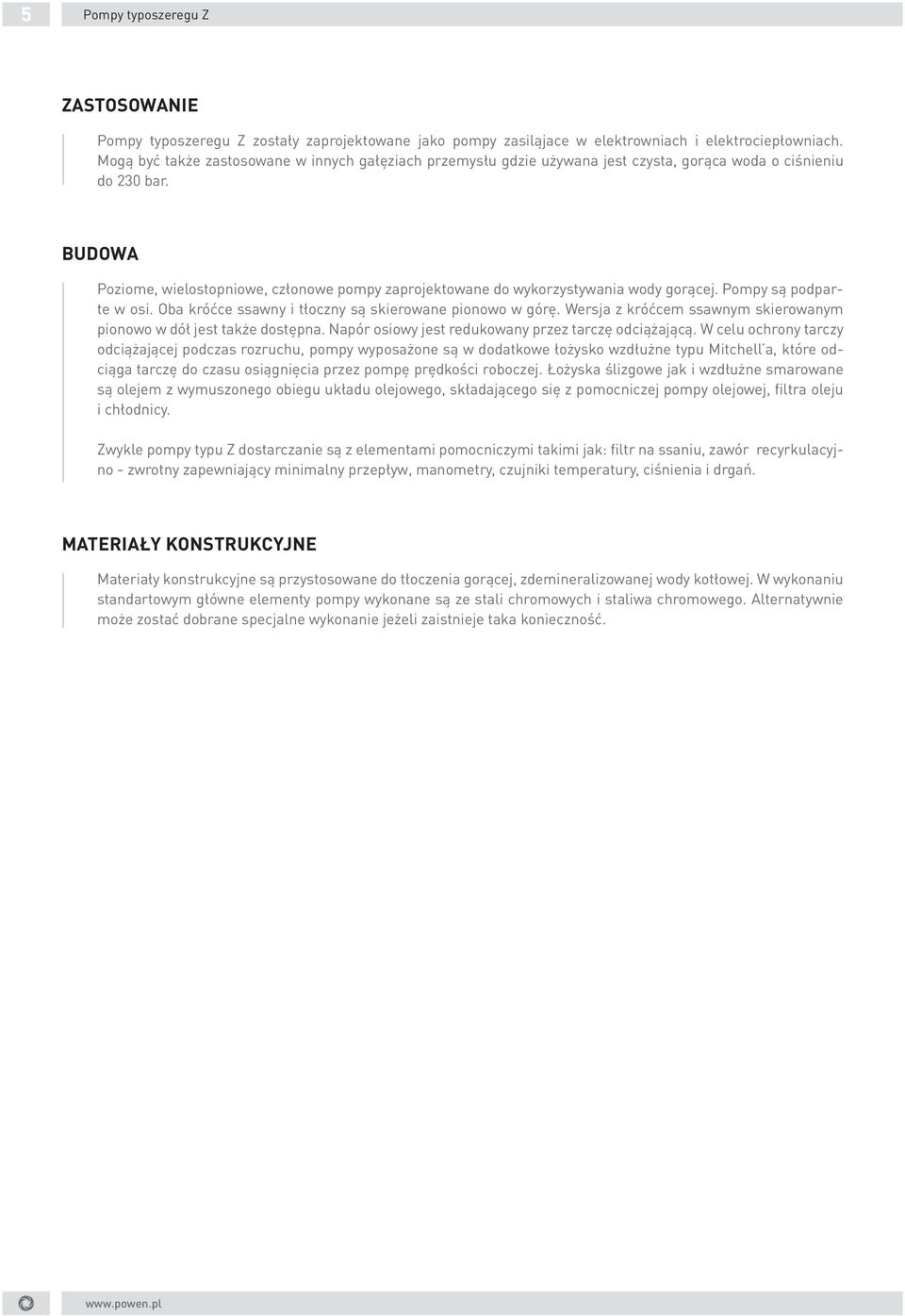

5 5 Pompy typoszeregu Z ZastOSOWANie Pompy typoszeregu Z zostały zaprojektowane jako pompy zasiląjace w elektrowniach i elektrociepłowniach. Mogą być także zastosowane w innych gałęziach przemysłu gdzie używana jest czysta, gorąca woda o ciśnieniu do 230 bar. Budowa Poziome, wielostopniowe, członowe pompy zaprojektowane do wykorzystywania wody gorącej. Pompy są podparte w osi. Oba króćce ssawny i tłoczny są skierowane pionowo w górę. Wersja z króćcem ssawnym skierowanym pionowo w dół jest także dostępna. Napór osiowy jest redukowany przez tarczę odciążającą. W celu ochrony tarczy odciążającej podczas rozruchu, pompy wyposażone są w dodatkowe łożysko wzdłużne typu Mitchell a, które odciąga tarczę do czasu osiągnięcia przez pompę prędkości roboczej. Łożyska ślizgowe jak i wzdłużne smarowane są olejem z wymuszonego obiegu układu olejowego, składającego się z pomocniczej pompy olejowej, filtra oleju i chłodnicy. Zwykle pompy typu Z dostarczanie są z elementami pomocniczymi takimi jak: filtr na ssaniu, zawór recyrkulacyjno - zwrotny zapewniający minimalny przepływ, manometry, czujniki temperatury, ciśnienia i drgań. Materiały konstrukcyjne Materiały konstrukcyjne są przystosowane do tłoczenia gorącej, zdemineralizowanej wody kotłowej. W wykonaniu standartowym główne elementy pompy wykonane są ze stali chromowych i staliwa chromowego. Alternatywnie może zostać dobrane specjalne wykonanie jeżeli zaistnieje taka konieczność.

6 Pompy typoszeregu Z 6 PRZEKRÓJ / ZESTAWIENIE ELEMENTÓW POMPY L.p. Nazwa części L.p. Nazwa części 1 Uszczelnienie mechaniczne 15 Wał 2 Pokrywa dławnicy 16 Korpus łożyskowy 3 Śruba ściągowa 17 Panewka 4 Korpus ssawny 18 Dławnica 5 Wirnik 1 19 Osłona pompy 6 Wirnik 20 Tarcza odciążająca 7 Korpus stopniowy z upustem 21 Korpus odciążenia 8 Korpus stopniowy 22 Dławnica 9 Kierownica odśrodkowo-dośrodkowa 23 Pokrywa dławnicy 10 Kierownica odśrodkowa 24 Uszczelnienie mechaniczne 11 Korpus tłoczny 25 Korpus łożyskowy 12 Nakrętka napinająca superbolt 26 Panewka 13 Korpus łożyska wzdłużnego 27 Sprężyna talerzowa 14 Pokrywa łożyska 28 Tarcza oporowa

7 7 Pompy typoszeregu Z WYMIARY GABARYTOWE L Ds a Dt W h H Typ pompy 15Z28 15Z33 15Z40 Liczba stopni Wymiary [mm] L a W H h Ds Dt Masa m [kg]

8 Pompy typoszeregu Z 8 POlA PrACY H [m] c g h i b a 1000 e f d Q [m 3 /h] a 15Z28; n = 3000 min -1 b 15Z28; n = 3920 min -1 c 15Z28; n = 4660 min -1 d 15Z33; n = 3000 min -1 e 15Z33; n = 3920 min -1 f 15Z33; n = 4660 min -1 g 15Z40; n = 3000 min -1 h 15Z40; n = 3920 min -1 i 15Z40; n = 4660 min -1

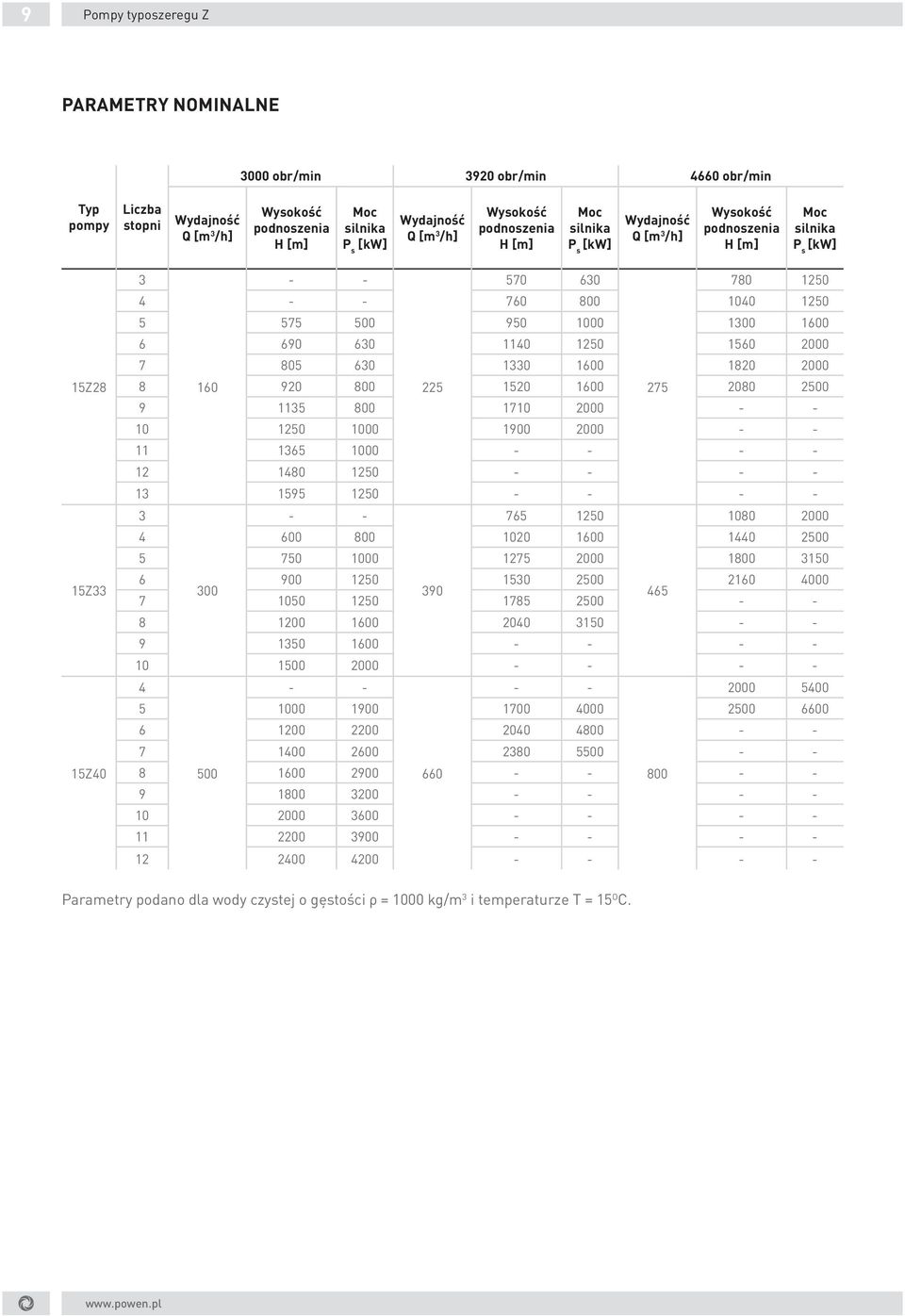

9 9 Pompy typoszeregu Z parametry nominalne 3000 obr/min 3920 obr/min 4660 obr/min Typ pompy Liczba stopni Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] Moc silnika P s [kw] Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] Moc silnika P s [kw] Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] Moc silnika P s [kw] 15Z28 15Z33 15Z Parametry podano dla wody czystej o gęstości ρ = 1000 kg/m 3 i temperaturze T = 15 O C.

10 Pompy typoszeregu YS 10 POMPY ZASILAJĄCE YS Pompy typoszeregu YS przeznaczone są do pompowania wody przemysłowej i kotłowej

11 11 Pompy typoszeregu YS ZastOSOWANie Pompy YS przeznaczone są do pompowania wody przemysłowej i kotłowej o temperaturze do 150 C we wszelkiego rodzaju instalacjach przemysłowych wymagających dobrych właściwości ssawnych. Typowe zastosowania: zasilanie kotłów, pompowanie kondensatu, mycie wysokociśnieniowe. Budowa Stacjonarne, poziome pompy wielostopniowe, z wirnikami zamkniętymi w układzie szeregowym, z łopatkowymi kierownicami odśrodkowymi i dośrodkowymi. Pompy wyposażone są w odmienny od pozostałych wirnik 1-go stopnia o podwyższonych właściwościach antykawitacyjnych. Siła osiowa przenoszona jest przez tarczę odciążającą. W pompach 25-80YS oraz 180YS zastosowane są łożyska toczne na smar stały niewymagające chłodzenia, natomiast w pompach YS, wał podparty jest na łożyskach ślizgowych smarowanych olejem. W pompach 25-80YS króciec ssawny w zależności od wersji wykonania, dla pomp na wodę zimną (do 80 C) skierowany jest w bok, natomiast dla pomp na wodę gorącą (do 150 C) skierowany jest pionowo w górę. W pompach YS króciec ssawny i tłoczny zawsze skierowane są pionowo w górę. Dławnice pomp mogą mieć zastosowane uszczelnienia mechaniczne lub sznurowe. WYKONANIE W standardowym wykonaniu materiałowym, pompy 25-80YS oraz 180YS wykonane są z żeliwa szarego, natomiast pompy YS, ze staliwa.

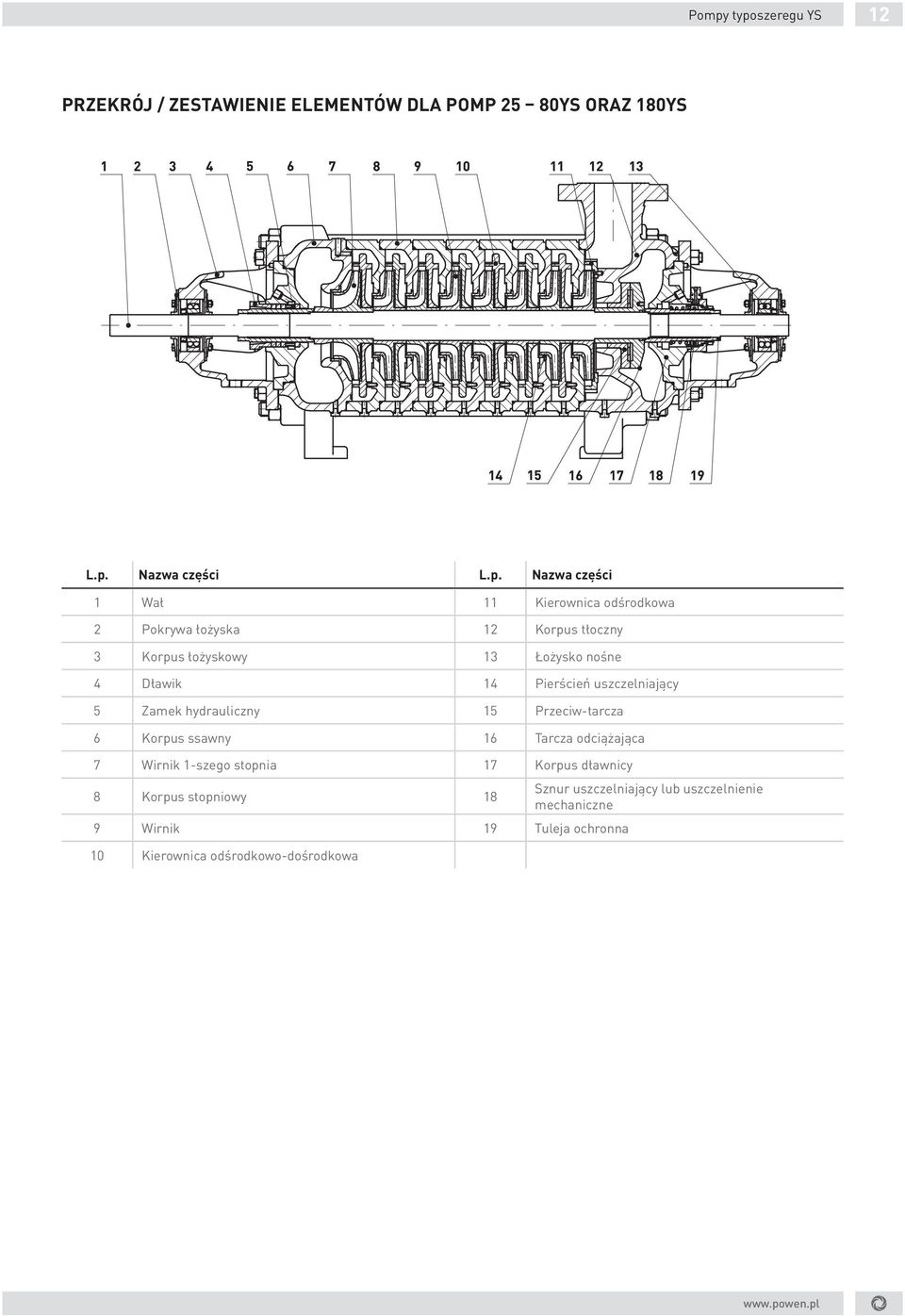

12 Pompy typoszeregu YS 12 PRZEKRÓJ / ZESTAWIENIE ELEMENTÓW dla pomp 25 80YS oraz 180YS L.p. Nazwa części L.p. Nazwa części 1 Wał 11 Kierownica odśrodkowa 2 Pokrywa łożyska 12 Korpus tłoczny 3 Korpus łożyskowy 13 Łożysko nośne 4 Dławik 14 Pierścień uszczelniający 5 Zamek hydrauliczny 15 Przeciw-tarcza 6 Korpus ssawny 16 Tarcza odciążająca 7 Wirnik 1-szego stopnia 17 Korpus dławnicy 8 Korpus stopniowy 18 9 Wirnik 19 Tuleja ochronna 10 Kierownica odśrodkowo-dośrodkowa Sznur uszczelniający lub uszczelnienie mechaniczne

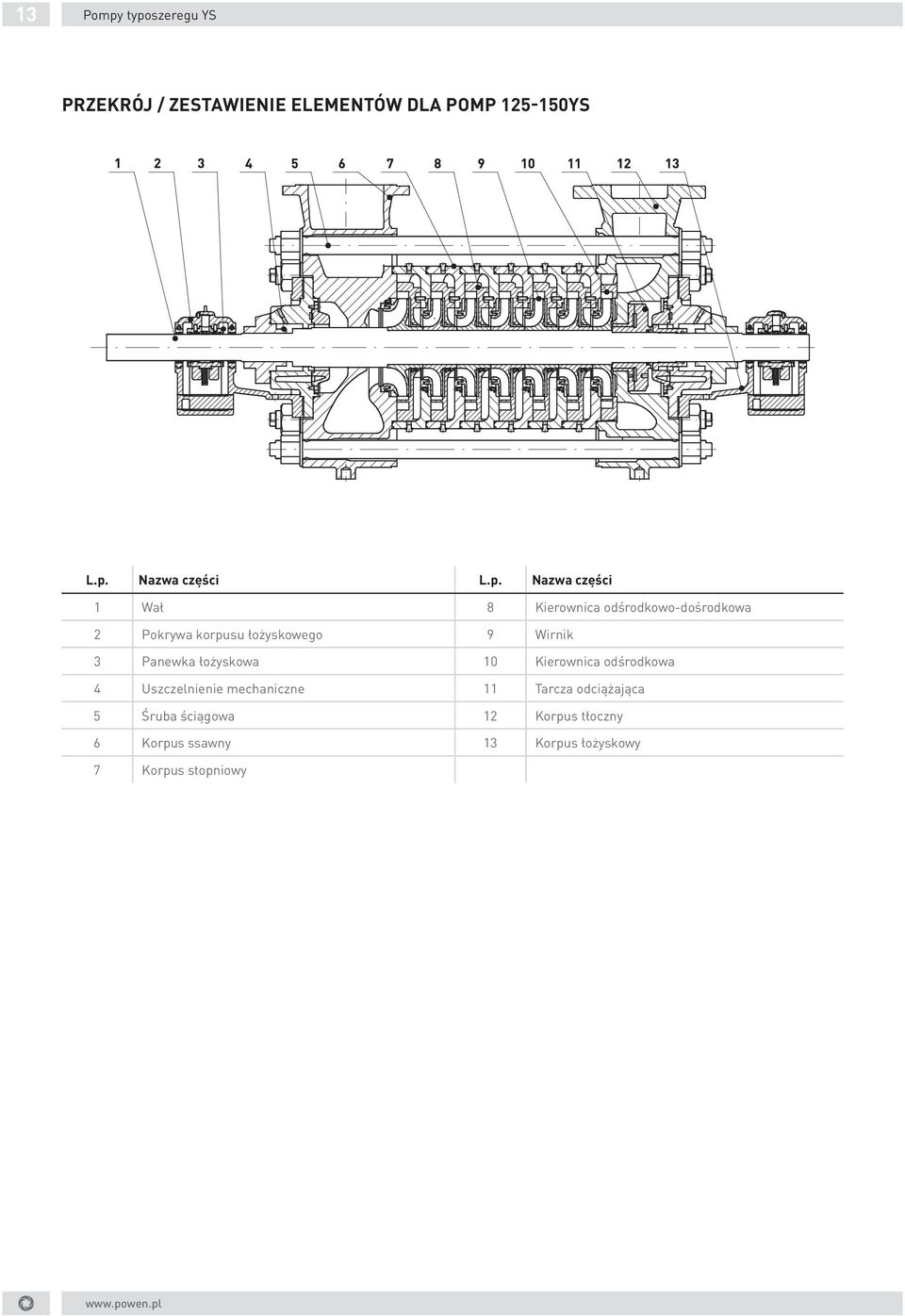

13 13 Pompy typoszeregu YS PRZEKRÓJ / ZESTAWIENIE ELEMENTÓW dla pomp YS L.p. Nazwa części L.p. Nazwa części 1 Wał 8 Kierownica odśrodkowo-dośrodkowa 2 Pokrywa korpusu łożyskowego 9 Wirnik 3 Panewka łożyskowa 10 Kierownica odśrodkowa 4 Uszczelnienie mechaniczne 11 Tarcza odciążająca 5 Śruba ściągowa 12 Korpus tłoczny 6 Korpus ssawny 13 Korpus łożyskowy 7 Korpus stopniowy

14 Pompy typoszeregu YS 14 WYMIARY GABARYTOWE L Ds a Dt k h h H W YS L Dt a Ds W L a YS h H H Dt k Ds W 180 YS

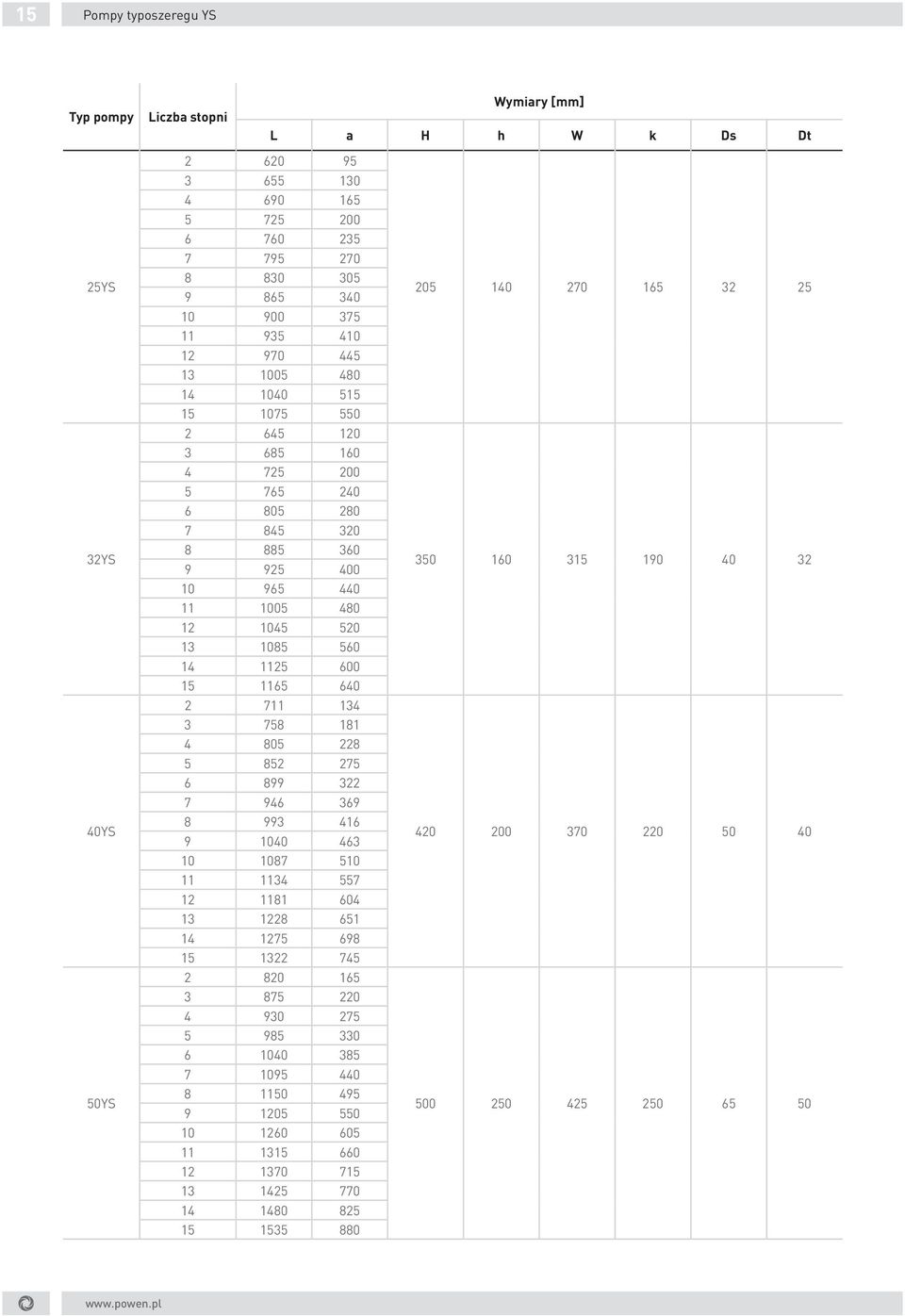

15 15 Pompy typoszeregu YS Typ pompy Liczba stopni Wymiary [mm] L a H h W k Ds Dt 25YS 32YS 40YS 50YS

16 Pompy typoszeregu YS 16 Typ pompy Liczba stopni Wymiary [mm] L a H h W k Ds Dt 65YS 80YS 125YS 150YS 180YS

17 17 Pompy typoszeregu YS POlA PrACY H [m] Ys 65Ys 80Ys 32Ys 40Ys Ys Q [m3/h] H [m] Ys 150Ys Ys n = 1450 min Ys n = 980 min Q [m3/h]

18 Pompy typoszeregu YS 18 parametry nominalne Typowielkość i oznaczenie parametrów Typ pompy 25YS 32YS 40YS 50YS Liczba stopni Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] Prędkość obrotowa n [obr/min] Moc na wale P [kw] Masa pompy m [kg] ,9 52, ,4 57, , ,3 68, ,8 73, ,2 78, ,7 83,8 4, ,1 89, ,6 94, ,1 99, ,5 104, ,0 109, , ,9 120, ,3 64, , , ,8 87, , , ,3 110,5 8, , , , ,9 141, , , ,4 164, , ,3 119, ,4 130, , , ,7 164, , , ,0 198, , , ,3 232, ,4 243, , , , , , , , , , , , , , , ,1 378

19 19 Pompy typoszeregu YS Typowielkość i oznaczenie parametrów Typ pompy 65YS 80YS 125YS 150YS 180YS 180YS Liczba stopni Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] Prędkość obrotowa n [obr/min] Moc na wale P [kw] Masa pompy m [kg] , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Parametry podano dla wody czystej o gęstości ρ = 1000 kg/m 3 i temperaturze T = 15 O C.

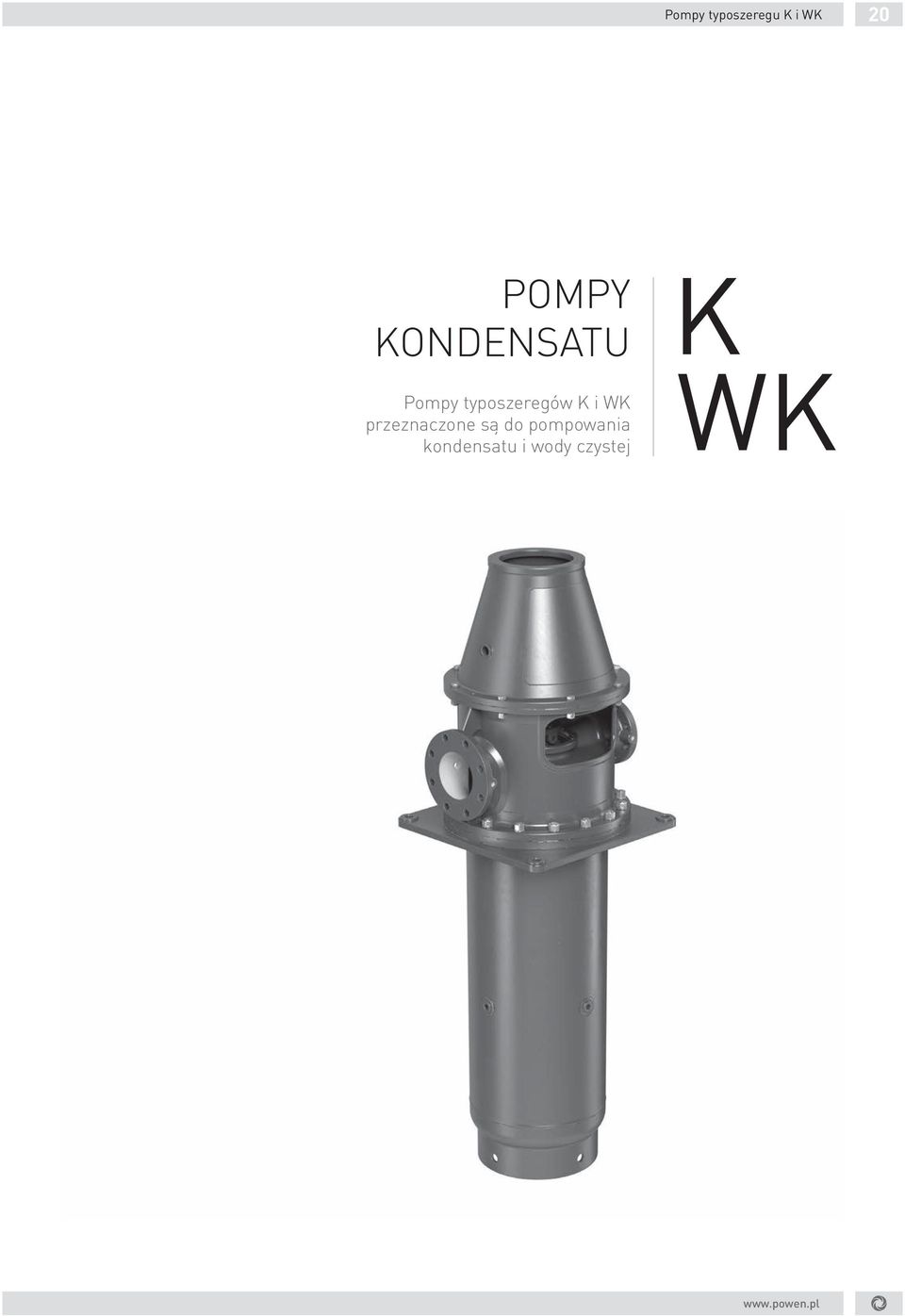

20 Pompy typoszeregu K i WK 20 POMPY KONDENSATU K WK Pompy typoszeregów K i WK przeznaczone są do pompowania kondensatu i wody czystej

21 21 Pompy typoszeregu K i WK ZastOSOWANie Pompy typu K i WK są zaprojektowane jako pompy do pompowania kondensatu w elektrowniach i elektrociepłowniach. Ze względu na ich dobre właściwości ssące mogą być również stosowane w innych przypadkach, gdy wymagane są dobre własności antykawitacyjne. Budowa Pionowe, wielostopniowe pompy, wyposażone w zbiornik. Osie króćca ssawnego i tłocznego umieszczone są poziomo po przeciwnych stronach pompy. Woda z króćca ssawnego kierowana jest do dolnej części zbiornika, dzięki temu zapewniona jest większa wysokość napływu. Wirnik pierwszego stopnia znajduje się na dolnym końcu pionowego wału i ma specjalną konstrukcję o ulepszonych własnościach ssących. W pompach większych typowielkości stosowane są dwa wirniki pierwszego stopnia. Promieniowe łożyska ślizgowe samrowane są przepływającą wodą, a toczne osiowe łożysko oporowe smarowane jest smarem lub olejem. Stosowane jest również uszczelnienie mechaniczne. Wykonanie Wirniki i kierownice wykonane są z nierdzewnej chromowej stali węglowej.

22 Pompy typoszeregu K i WK 22 PRZEKRÓJ / ZESTAWIENIE ELEMENTÓW POMPY L.p. Nazwa części L.p. Nazwa części L.p. Nazwa części 1 Komora wylotowa 13 Pokrywa 25 Panewka 2 Prostka tłoczna 14 Pokrywa łożyska 26 Korpus stopniowy 2 3 Płyta fundamentowa 15 Nakrętka rowkowa 27 Kierownica dośrodkowa 4 Komora wlotowa (zbiornik) 16 Nakrętka rowkowa 28 Kierownica odśrodkowa 5 Wał 17 Tarcza oporowa 29 Wirnik 6 Tuleja dystansowa 18 Łożysko toczne 30 Korpus stopniowy 7 Króciec wylotowy 19 Korpus łożyskowy 31 Kierownica odśrodkowa 1 8 Śruba ściągowa 20 Korpus dławnicy 32 Korpus stopniowy 1 9 Nakrętka wału 21 Tuleja uszczelniająca 33 Lej wlotowy 10 Nakrętka wału 22 Pierścień 34 Wirnik 1 11 Pierścień ustalający 23 Tuleja łożyskowa 12 Panewka 24 Wstawka łożyskowa

23 23 Pompy typoszeregu K i WK WYMIARY GABARYTOWE 10K22, 12K28 12K34, 15K34, 20K37, 25K41 30WK45 h hdt hds hds hdt Dt Ds H H H Ds Dt Dt Ds W W W Typ pompy 10K22A 10K22B 12K28 12K34 Ilość stopni Wymiary [mm] H h hds hdt W Ds Dt

24 Pompy typoszeregu K i WK 24 typ pompy 15K34 20K37 20K37A 25K41 30WK45 ilość stopni Wymiary [mm] H h hds hdt W Ds Dt POlA PrACY H [m] K34 a 15K34 a 20K37A a 30WK45 a K22 a 30WK45 b 50 12K28 a 20K37 b 20 25K41 b Q [m3/h] a 1470 min -1 b 960 min -1

25 25 Pompy typoszeregu K i WK parametry nominalne Typ pompy 10K22A 10K22B 12K28 15K34 20K37 20K37A 25K41 30WK45 30WK45 Ilość stopni Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] Moc silnika P s [kw] Obroty n [obr/min] Masa m [kg] ,5 / 7, ,5 / / / 18, , ,5 / , ,5 / / 30 / / * / / / / / / / / / / / / / / / / ,5 320 / / / / / / Parametry podano dla wody czystej o gęstości ρ = 1000 kg/m 3 i temperaturze T = 15 O C.

26 Pompy typoszeregu D 26 POMPY WODY CHŁODZĄCEJ D Pompy typoszeregu D przeznaczone są do pompowania wody czystej, przemysłowej i deszczowej

27 27 Pompy typoszeregu D ZASTOSOWANIE Pompy typu D są stosowane zazwyczaj w ujęciach wody oraz jako pompy wody chłodzącej w elektrowniach i innych instalacjach przemysłowych. Są one również stosowane w przypadkach, gdy wymagana jest wysoka wydajność przy stosunkowo niskiej wysokości podnoszenia. BUDOWA Pompy typu D są pionowymi, jedno lub wielostopniowymi pompami diagonalnymi. Wykonywane są w wersji jedno lub dwustropowej, w której silnik posadowiony jest na oddzielnym stropie. Woda napływa do zespołu hydraulicznego pompy przez swobodnie zanurzony lej wlotowy lub króciec wlotowy połączony dylatacyjnie z kanałem doprowadzającym wodę ze zbiornika. Wirniki są umieszczone na dolnym końcu wału zespołu hydraulicznego pompy. Woda przepływa przez zespół hydrauliczny, a następnie pionową kolumną rurową do kolana wylotowego pompy, wzdłuż wału ułożyskowanego w promieniowych łożyskach ślizgowych smarowanych pompowaną wodą. Oś króćca wylotowego pompy jest usytuowana poziomo ponad stropem, na którym posadowiona jest pompa. Osiowe łożysko oporowe montowane ponad kolanem wylotowym pompy jest łożyskiem tocznym (kulkowym lub baryłkowym), albo łożyskiem typu Michell a w przypadku największych pomp. Łożysko osiowe kulkowe jest smarowane smarem stałym i nie wymaga chłodzenia. Łożyska baryłkowe i Michell a smarowane są olejem. Olej chłodzony jest wodą pompowaną lub doprowadzaną z zewnetrznego źródła. WYKONANie W standardowej wersji materiałowej wirniki pomp wykonywane są z żeliwa szarego, brązu lub staliwa nierdzewnego. Tuleje łożyskowe i tuleja ochronna wału ze stali nierdzewnej, a pozostałe elementy z żeliwa szarego lub stali węglowej.

28 Pompy typoszeregu D 28 PRZEKRÓJ / ZESTAWIENIE ELEMENTÓW POMPY L.p. Nazwa części L.p. Nazwa części 1 Podstawa pod silnik 17 Sprzęgło elastyczne 2 Wał górny 18 Sprzęgło sztywne 3 Podzespół łożyska oporowego 19 Nakrętka rowkowa 4 Osłona sprzęgła 20 Podzespół dławnicowy 5 Pokrywa kolana 21 Tuleja dławnicowa 6 Wał pośredni 22 Tuleja łożyskowa 7 Kolano wylotowe 23 Panewka 8 Pierścień stropowy 24 Sprzęgło łubkowe 9 Wstawka łożyskowa 25 Tuleja łożyskowa 10 Wał dolny 26 Panewka 11 Króciec redukcyjny 27 Tuleja łożyskowa 12 Wirnik 28 Panewka 13 Kierownica 29 Pierścień uszczelniający 14 Lej wlotowy 30 Pierścień uszczelniający 15 Tuleja łożyskowa z gwintem 31 Nakrętka wirnika 16 Panewka

29 29 Pompy typoszeregu D WYMIARY GABARYTOWE Typowielkość pompy Wymiary [mm] H h k Dt 15D k Dt 20D D D h 35D H 40D D D D D D D D D D POLA PRACY H [m] a b d c d e f f e 10 a b b c d Q [m 3 /h] a 1470 min -1 b 980 min -1 c 725 min -1 d 590 min -1 e 490 min -1 f 360 min -1

30 Pompy typoszeregu D 30 parametry nominalne Typowielkość hydrauliczna pompy x liczba stopni Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] Prędkość obrotowa n [obr/min] Moc silnika P s [kw] 15D D17-2x ,5 15D17-2x D17-2x D17-2x D17-2x D17-2x D17-2x D , D15-2x D15-2x , D15-2x D15-2x , D D17-2x D17-2x D17-2x D D D17-2x D17-2x D17-2x D D D22-2x D , D D22-2x D22-2x D D D30-2x D D D D22-2x D22-2x D D30-2x D D , D D22a

31 31 Pompy typoszeregu D Typowielkość hydrauliczna pompy x liczba stopni Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] Prędkość obrotowa n [obr/min] Moc silnika P s [kw] 50D22a-3x D22a-3x D D30-3x D , D D , D D D22-3x D D D D30-3x D D , D D22-4x D D D , D D D D , D30-5x D D , D , D D D D D D Parametry podano dla wody czystej o gęstości ρ = 1000 kg/m 3 i temperaturze T = 15 O C.

32 Pompy typoszeregu P 32 POMPY WODY CHŁODZĄCEJ P Pompy typoszeregu P przeznaczone są do pompowania wody czystej, przemysłowej i deszczowej

33 33 Pompy typoszeregu P ZASTOSOWANIE Pompy typu P mają zastosowanie w każdym przypadku, gdy wymagana jest wysoka wydajność przy niskiej wysokści podnoszenia. Pompy typu P zazwyczaj stosowane są jako pompy wody chłodzącej w elektrowniach z zewnętrznym źródłem wody chłodzącej i w przepompowniach melioracyjnych. BUDOWA Pompy typu P są to pionowe pompy śmigłowe z przepływem osiowym. Wykonywane są w wersji jedno lub dwustropowej, w której silnik posadowiony jest na oddzielnym stropie. Woda napływa do zespołu hydraulicznego pompy przez swobodnie zanurzony lej wlotowy lub króciec wlotowy połączony dylatacyjnie z kanałem doprowadzającym wodę ze zbiornika. Wirnik jest umieszczony na dolnym końcu wału zespołu hydraulicznego pompy. Woda przepływa przez zespół hydrauliczny, a następnie pionową kolumną rurową do kolana wylotowego pompy, wzdłuż wału ułożyskowanego w promieniowych łożyskach ślizgowych smarowanych pompowaną wodą. Oś króćca wylotowego pompy usytuowana jest poziomo ponad stropem, na którym posadowiona jest pompa. Osiowe łożysko oporowe montowane ponad kolanem wylotowym pompy jest łożyskiem tocznym (kulkowym lub baryłkowym), albo łożyskiem typu Michell a w przypadku największych pomp. Łożysko kulkowe jest smarowane smarem stałym i nie wymaga chłodzenia. Łożyska baryłkowe i Michell a smarowane są olejem. Olej chłodzony jest wodą pompowaną lub doprowadzoną z zewnętrznego źródła. WYKONANIE W standardowej wersji materiałowej łopatki wirników pomp wykonywane są z brązu lub staliwa nierdzewnego. Tuleje łożyskowe i tuleja ochronna wału ze stali nierdzewnej, a pozostałe elementy z żeliwa szarego lub stali węglowej.

34 Pompy typoszeregu P 34 PRZEKRÓJ / ZESTAWIENIE ELEMENTÓW POMPY L.p. Nazwa części 1 Podstawa pod silnik 2 Wał górny 3 Podzespół łożyska oporowego 4 Osłona sprzęgła 5 Pokrywa kolana 6 Wał pośredni 7 Kolano wylotowe 8 Pierścień stropowy 9 Wstawka łożyskowa 10 Wał dolny 11 Kierownica 12 Łopatka wirnika 13 Wykładzina kierownicy 14 Lej wlotowy 15 Sprzęgło elastyczne 16 Sprzęgło sztywne 17 Nakrętka rowkowa 18 Podzespół dławnicowy 19 Tuleja dławnicy 20 Tuleja łożyskowa 21 Panewka 22 Sprzęgło łubkowe 23 Tuleja łożyskowa 24 Panewka 25 Opływka 26 Tuleja łożyskowa 27 Panewka 28 Piasta wirnika 29 Opływka wirnika WYMIARY GABARYTOWE H k Dt h Typowielkość Wymiary [mm] pompy H h k Dt 25P P P P P P P P P P

35 35 Pompy typoszeregu P POLA PRACY H [m] n = 500 min n = 1000 min n = 600 min n = 1500 min -1 n = 750 min -1 n = 375 min n = 500 min Q [m 3 /h] PArametry nominalne Typowielkość hydrauliczna pompy x liczba stopni Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] Prędkość obrotowa n [obr/min] Moc silnika P s [kw] 25P ,5 30P , P , P P , P , ,5 40P , P , P , P P , P , P , P , P , P P , P P P , P , P , P , Parametry podano dla wody czystej o gęstości ρ = 1000 kg/m 3 i temperaturze T = 15 O C.

36 Pompy typoszeregu B i BV 36 POMPY DO WODY GORĄCEJ B BV Pompy typoszeregów B i BV przeznaczone są do pompowania wody czystej lub lekko zaniczyszczonej o temperaturze do 150 C

37 37 Pompy typoszeregu B i BV ZASTOSOWANIE Pompy B i BV przeznaczone są do pompowania: wody czystej, wody lekko zanieczyszczonej o wielkości ziaren nie większej niż 3 mm, wody o temperaturze do 150 C. Pompy i zespoły pompowe B i BV znajdują zastosowanie w: energetyce i ciepłownictwie, górnictwie, gospodarce komunalnej, stacjach wodociągowych. budowa Pompy B są pompami wirowymi, odśrodkowymi, dwustrumieniowymi, z wirnikami zamkniętymi. Korpus pompy jest dzielony w płaszczyźnie poziomej, przechodzącej przez oś zespołu wirującego. Króciec ssawny i tłoczny wyprowadzone są poziomo i usytuowane są w dolnej części korpusu. Dzięki zastosowaniu wirnika dwustrumieniowego nie występuje znacząca siła osiowa. Wał ułożyskowany jest w łożyskach tocznych smarowanych olejem lub smarem plastycznym. Uszczelnienie wału w dławnicach może być uzyskane przez zastosowanie sznurów uszczelniających lub przy pomocy czołowych uszczelnień mechanicznych. Pompy BV są odmianą pomp B, wykonaną w wersji pionowej. Oparte są na tych samych hydraulikach. Korpus pompy jak również korpusy łożyskowe dzielone są w płaszczyźnie pionowej przechodzącej przez oś wału. Powstała siła osiowa przenoszona jest przez łożyska wzdłużne smarowane smarem plastycznym. Uszczelnienie wału w dławnicach uzyskane jest za pomocą czołowych uszczelnień mechanicznych. wykonanie Pompy B produkowane są w 13 typowielkościach i w różnych wykonaniach materiałowych oznaczonych w zależności od rodzaju materiałów z jakich wykonane są główne części pompy. W standardowym wykonaniu materiałowym pompy wykonane są z żeliwa szarego lub staliwa węglowego. Dostępne są również wykonania z żeliwa niklowego, staliwa chromowego, stopowego lub kwasoodpornego. Pompy typu B mogą pracować z trzema prędkościami obrotowymi co pozwala na uzyskanie wielu różnych wielkości parametrowych.

38 Pompy typoszeregu B i BV 38 PRZEKRÓJ / ZESTAWIENIE ELEMENTÓW POMPY B L.p. Nazwa części 1 Pokrywa korpusu łożyskowego 2 Nakrętka 3 Korpus łożyskowy 4 Łożysko 5 Chłodnica 6 Pokryw łożyska oporowego 7 Uszczelnienie mechaniczne 8 Tuleja dławnicowa 9 Pierścień uszczelniający 10 Wirnik 11 Korpus 12 Wpust 13 Tuleja dławnicowa lewa 14 Odrzutnik 15 Pokrywa łożyska nośnego 16 Łożysko 17 Wał 18 Wpust PRZEKRÓJ / ZESTAWIENIE ELEMENTÓW POMPY BV L.p. Nazwa części 1 Pokrywa korpusu łożyskowego 2 Nakrętka 3 Korpus łożyskowy 4 Łożysko 5 Chłodnica 6 Pokryw łożyska oporowego 7 Uszczelnienie mechaniczne 8 Tuleja dławnicowa 9 Pierścień uszczelniający 10 Wirnik 11 Korpus 12 Wpust 13 Tuleja dławnicowa lewa 14 Odrzutnik 15 Pokrywa łożyska nośnego 16 Łożysko 17 Wał 18 Wpust

39 39 Pompy typoszeregu B i BV WYMIARY GABARYTOWE L W k Dt Ds h H Typ pompy Wymiary [mm] L W k H h Ds Dt Masa m [kg] 20B B B B B B B B B B B B B B B B B B61A B B B B B50D B50F B52A B B B63A B ~7500

40 Pompy typoszeregu B i BV 40 POLA PRACY H [m] n = 1450 min n = 960 min n = 1450 min -1 n = 725 min n = 960 min -1 n = 725 min -1 n = 490 min Q [m 3 /h]

41 41 Pompy typoszeregu B i BV parametry nominalne Typ pompy* Wydajność Q [m 3 /h] 735 obr/min 975 obr/min 1450 obr/min Wysokość podnoszenia H [m] Moc na wale P [kw] Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] Moc na wale P [kw] Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] 20B B , B B B ,5 21, B B B B B B B B B B B B B61A B B B , B B50D B50F B52A B B B63A B Moc na wale P [kw] * Wszystkie wielkości pomp B dostepne są również w wersji BV. Parametry podano dla wody czystej o gęstości ρ = 1000 kg/m 3 i temperaturze T = 15 O C.

42 Pompy typoszeregu WN 42 POMPY DO WODY GORĄCEJ WN Pompy typoszeregu WN przeznaczone są do pompowania wody gorącej o temperaturze do 150 C

43 43 Pompy typoszeregu WN ZASTOSOWANIE Pompy WN są przeznaczone do pompowania gorącej wody czystej i przemysłowej. Znajdują zastosowanie w systemach zasilania wodą, przemysłowych systemach chłodzących, a także posiadają zdolność pompowania wody w zakładach ciepłowniczych i elektrowniach. budowa Typoszereg WN to pompy poziome, stacjonarne, wielostopniowe budowy członowej. Króciec tłoczny skierowany jest pionowo do góry, a króciec ssawny może być skierowany poziomo lub pionowo w zależności od potrzeb klienta. Stosowane są wirniki budowy zamkniętej i kierownice łopatkowe. Napór osiowy redukowany jest za pomocą otworów odciążających wykonanych w tylnej ścianie wirnika w pobliżu piasty. Wał uszczelniony jest przy pomocy szczeliwa miękkiego lub uszczelnienia mechanicznego. wykonanie Korpus pompy wykonany jest z żeliwa. Wirniki wykonane są ze staliwa lub brązu. Stosowane są również wykonania specjalne przy pompowaniu nietypowych cieczy.

44 Pompy typoszeregu WN 44 PRZEKRÓJ / ZESTAWIENIE ELEMENTÓW POMPY L.p. Nazwa części L.p. Nazwa części 1 Wał 14 Pierścień uszczelniający wirnika 2 Pierścień labiryntowy 15 Korpus stopniowy 3 Pokrywa korpusu łożyskowego 16 Śruba ściągowa 4 Korpus łożyskowy 17 Korpus tłoczny 5 Łożysko kulkowe zwykłe 18 Tuleja dystansowa 6 Pokrywa łożyska 19 Pierścień dzielony 7 Łącznik korpusu łożyskowego 20 Pierścień dociskowy 8 Uszczelnienie mechaniczne 21 Osłona dławnicy 9 Nakrętka śruby ściągowej 22 Łożysko kulkowe skośne 10 Korpus ssawny 23 Pokrywa komory chłodzenia 11 Pierścień uszczelniający wirnika 24 Podkładka zębata 12 Wirnik 25 Nakrętka łożyskowa 13 Kierownica 26 Regulator poziomu oleju

45 45 Pompy typoszeregu WN WYMIARY GABARYTOWE Ds L a Dt W1 k h H W Typ pompy 6WN18 8WN20 10WN22 12WN25 12WN32 15WN36 Liczba stopni Wymiary [mm] L a W W1 k H h Ds Dt

46 Pompy typoszeregu WN 46 POlA PrACY H [m] WN20 6WN18 10WN WN WN25 12WN Q [m3/h] PArAMetrY NOMiNAlNe typ pompy 6WN18 8WN20 10WN22 12WN25 liczba stopni 2 Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] Prędkość obrotowa n [obr/min] Moc silnika P s [kw] Masa m [kg] , , , , , , 90, , 110, , 132, , 160, , 200, , , , 30, , 37, , 45,

47 47 Pompy typoszeregu WN Typ pompy 12WN32 15WN36 Liczba stopni 2 Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] Prędkość obrotowa n [obr/min] Moc silnika P s [kw] Masa m [kg] , , , 90, , 110, , 132, , 75, , 90, , 132, , 160, , 200, , 250, Parametry podano dla wody czystej o gęstości ρ =1000 kg/m 3 i temperaturze T = 15 O C.

48 Pompy typoszeregu W 48 POMPY DO WODY GORĄCEJ W Pompy typoszeregu W przeznaczone są do pompowania czystej wody przemysłowej o temperaturze do 150 C

49 49 Pompy typoszeregu W ZASTOSOWANIE Pompy W są przeznaczone do pompowania wody gorącej, czystej i przemysłowej o temperaturze do 150 C. Znajdują zastosowanie w systemach zasilania wodą, przemysłowych systemach chłodzących, a także posiadają zdolność pompowania wody gorącej w zakładach ciepłowniczych i elektrowniach. budowa Typoszereg W to pompy poziome, stacjonarne, wielostopniowe. Króciec tłoczny skierowany jest pionowo do góry, a króciec ssawny skierowany jest poziomo lub pionowo w zależności od wielkości pompy. Stosowane są wirniki zamknięte i kierownice łopatkowe. Napór osiowy kompensowany jest przez tarczę odciążającą. Szczelność wału zapewnia szczeliwo miękkie lub uszczelnienie mechaniczne. WYKONANIE Korpusy pompy wykonane są z żeliwa. Wirniki odlewane są ze staliwa lub brązu. Do obsługi nietypowych cieczy mogą być zastosowane materiały specjalne.

50 Pompy typoszeregu W 50 PRZEKRÓJ / ZESTAWIENIE ELEMENTÓW POMPY L.p. Nazwa części L.p. Nazwa części L.p. Nazwa części 1 Wał 6 Korpus stopniowy 11 Korpus tłoczny 2 Pokrywa korpusu łożyskowego 7 Wirnik 12 Tarcza odciążająca 3 Panewka łożyskowa 8 Kierownica odśrodkowo-dośrodkowa 13 Osłona dławnicy 4 Korpus łożyskowy 9 Śruba ściągowa 14 Uszczelnienie mechaniczne 5 Korpus ssawny 10 Kierownica odśrodkowa 15 Tuleja dławnicy WYMIARY GABARYTOWE L a Ds Dt W H 20W39, 35W50 h Ds L a Dt W1 k h H W14PzA, W14P, W16P, W18P, W24P W

51 51 Pompy typoszeregu W Typ pompy 20W39 35W50 W14PzA W14PA W14PB W14PC W16P W18P W24P Ilość stopni Wymiary [mm] L a W1 W k H h Ds Dt

52 W14PC 20W39B 20W39 35W50M 35W50m Pompy typoszeregu W 52 POlA PrACY H [m] W18P W24P W14PzA W14PA W14PB W16P Q [m3/h] PArAMetrY NOMiNAlNe typ pompy W14PzA W14PA W14PB liczba stopni 2 Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] 64 Prędkosć obrotowa n [obr/min] Moc na wale P [kw] Masa m [kg] 9, , , , , , , , , , , , , , , , , , , ,8 1155

53 53 Pompy typoszeregu W Typ pompy W14PC W16P W18P 20W39 W24P 35W50m Liczba stopni 3 Wydajność Q [m 3 /h] Wysokość podnoszenia H [m] 78 Prędkosć obrotowa n [obr/min] Moc na wale P [kw] Masa m [kg] 38, , , , , , , , , , , , , , , , , , , , , W50M Parametry podano dla wody czystej o gęstości ρ = 1000 kg/m 3 i temperaturze T = 15 O C.

54 Pompy typoszeregu A-P 54 POMPY DO WODY GORĄCEJ A-P Pompy typoszeregu A-P przeznaczone są do pompowania wody gorącej

55 55 Pompy typoszeregu A-P ZASTOSOWANIE Pompy typu A-P stosowane są do pompowania produktów chemicznych, węglowodorów oraz wody gorącej. Ze względu na wytrzymałość konstrukcji oprócz podstawowego zastosowania w zakładach chemicznych mogą być stosowane również w innych gałęziach przemysłu, w których kombinacja parametrów (ciśnienie, temperatura) wykracza poza możliwości pomp ogólnoprzemysłowych np. w energetyce, ciepłownictwie oraz koksowniach. Z uwagi na zgodność z dyrektywą ATEX pompy te mogą również pracować w strefach zagrożonych wybuchem. budowa Odśrodkowe, jednostopniowe, poziome pompy z osiowym wlotem, budowy wzmocnionej sklasyfikowane jako UMDP (Upgraded Medium Duty Pumps). Pomy typu A-P cechuje budowa modułowa (zespół: hydrauliczny, łożyskowy, dławnicowy) w pięciu grupach unifikacyjnych, w ramach których identyczne są zespoły łożyskowe i większość elementów zespołu dławnicowego. Konstrukcja pomp pozwala na uzyskanie różnych konfiguracji w zakresie rodzaju uszczelnienia (obszerna komora dławnicowa pozwalająca na zabudowę różnych typów uszczelnień). W razie konieczności możliwe jest zastosowanie płaszczy grzewczych i/lub chłodzących korpus i dławnicę. Pompy z typoszeregu A-P cechuje wysoka trwałość łożysk oraz duża sztywność wału. Unifikacja części pozwala na zmniejszenie ilości części zamiennych oraz ułatwia obsługę. WYKONANIE Pompy A-P są dostępne w różnych wersjach materiałowych, w tym ze staliw węglowych, chromowych, austenitycznych, Hastelloy oraz Duplex. Wersje materiałowe dobierane są indywidualnie w zależności od zastosowania danej pompy.

56 Pompy typoszeregu A-P 56 PRZEKRÓJ / ZESTAWIENIE ELEMENTÓW POMPY L.p. Nazwa części L.p. Nazwa części 1 Korpus pompy 12 Pierścień uszczelniający korpusu 2 Wirnik 13 Nakrętka wirnika 3 Dławnica 14 Podkładka wirnika 4 Wał 15 Uszczelnienie mechaniczne 5 Pokrywa łożyska promieniowego 16 Odrzutnik 6 Łożysko promieniowe 17 Labirynt 7 Korpus łożyskowy 18 Uzupełniacz oleju 8 Łożysko oporowe 19 Wspornik korpusu 9 Pokrywa łożyska oporowego 20 Labirynt 10 Podkładka zębata 21 Odrzutnik 11 Nakrętka łożyskowa KM

57 57 Pompy typoszeregu A-P WYMIARY GABARYTOWE a Dt L h Ds H Typ pompy Wymiary [mm] Ds Dt L a H h 3A16-P A20-P A25-P A20-P A25-P A32-P A16-P A20-P A25-P A32-P A16-P A20-P A25-P A32-P A16-P A20-P A25-P A32-P A20-P A25-P A32-P A25-P A32-P A25-P A32-P A40-P A25-P A32-P A40-P A50-P A40-P A50-P A40-P

58 Pompy typoszeregu A-P 58 POlA PrACY H [m] n = 3000 min n = 1500 min Q [m3/h]

59 59 Pompy typoszeregu A-P parametry nominalne Typ pompy Wydajność Q [m 3 /h] Prędkość obrotowa n=3000 obr/min Wysokość podnoszenia H [m] Moc na wale P [kw] Wydajność Q [m 3 /h] Prędkość obrotowa n=1500 obr/min Wysokość podnoszenia H [m] Moc na wale P [kw] 3A16-P 12, ,3 8 0,3 65 3A20-P 12,5 50 3,8 6,3 12,5 0,6 75 3A25-P 12,5 80 7,8 6,3 20 1, A20-P ,7 12,5 12,5 0,8 80 4A25-P ,6 12,5 20 1, A32-P ,6 12,5 32 3, A16-P ,8 12,5 8 0,5 70 5A20-P , ,5 1,3 82 5A25-P , , A32-P , , A16-P , ,8 73 6A20-P , ,5 2, A25-P , , A32-P , , A16-P , ,7 98 8A20-P , ,5 3, A25-P , , A32-P , , A20-P , ,5 5, A25-P , , A32-P , , A25-P , , A32-P , , A25-P , A32-P , A40-P , A25-P , A32-P , A40-P , A50-P , A40-P , A50-P , A40-P ,9 580 Masa m [kg] Parametry podano dla wody czystej o gęstości ρ = 1000 kg/m 3 i temperaturze T = 15 O C.

60 Pompy typoszeregu A-P10 60 POMPY DO WODY GORĄCEJ A-P10 Pompy typoszeregu A-P10 przeznaczone są do pompowania wody gorącej

61 61 Pompy typoszeregu A-P10 ZastOSOWANie Pompy typu A-P10 stosowane są do pompowania produktów naftowych, cieczy chemicznych, węglowodorów oraz wody gorącej. Ze względu na wytrzymałość konstrukcji oprócz podstawowego zastosowania w rafineriach i zakładach chemicznych mogą być stosowane również w innych gałęziach przemysłu, w których kombinacja parametrów (ciśnienie, temperatura) wykracza poza możliwości pomp ogólnoprzemysłowych np. w energetyce, ciepłownictwie oraz koksowniach. Z uwagi na zgodność z dyrektywą ATEX pompy A-P10 mogą również pracować w strefach zagrożonych wybuchem. Budowa Odśrodkowe, jednostopniowe, poziome, przystosowane do ciężkich warunków pracy pompy procesowe A-P10 zgodne są z normami API edycji typ konstrukcji OH2 oraz PN-EN ISO Pomy typu A-P10 cechuje budowa modułowa (zespół: hydrauliczny, łożyskowy, dławnicowy) w czterech grupach unifikacyjnych, w ramach których identyczne są zespoły łożyskowe i większość elementów zespołu dławnicowego. Podparty w osi, spiralny korpus pompy dzielony jest w płaszczyźnie pionowej. Króciec ssawny leży w osi pompy, króciec tłoczny skierowany jest pionowo do góry. Konstrukcja pomp pozwala na uzyskanie różnych konfiguracji w zakresie rodzaju uszczelnienia. Komory dławnicowe zgodne są z wymaganiami normy API610 umożliwiając zabudowę uszczelnień zgodnych z API682. W razie konieczności możliwe jest zastosowanie płaszczy grzewczych i/lub chłodzących korpus i/lub dławnicę. Zewnętrznie użebrowane korpusy łożyskowe z pojemną miską olejową mieszczą łożyska o dużej nośności, w których podparty jest wał o znacznej sztywności. Korpus łożyskowy może być chłodzony wodą lub powietrzem. Unifikacja części pozwala na zmniejszenie ilości części zamiennych oraz ułatwia obsługę. WYKONANIE Pompy A-P10 są dostępne w różnych wersjach materiałowych zgodnych z normą API610, w tym ze staliw węglowych, chromowych, austenitycznych, Hastelloy oraz Duplex. Wersje materiałowe dobierane są indywidualnie w zależności od zastosowania danej pompy zgodnie z zaleceniami API610 oraz sugestiami klienta.

62 Pompy typoszeregu A-P10 62 PRZEKRÓJ / ZESTAWIENIE ELEMENTÓW POMPY L.p. Nazwa części L.p. Nazwa części 1 Korpus pompy 16 Podkładka zębata 2 Wirnik 17 Nakrętka łożyskowa KM 3 Dławnica 18 Pierścień uszczelniający korpusu 4 Nakrętka wirnika 19 Pierścień uszczelniający wirnika 5 Podkładka wirnika 20 Pierścień uszczelniający wirnika 6 Wpust pryzmatyczny 21 Pierścień uszczelniający dławnicy 7 Wał 22 Uszczelka spiralna 8 Odrzutnik 23 Wkład dławnicy 9 Pokrywa łożyska promieniowego 24 Uszczelnienie mechaniczne 10 Labirynt 25 Uzupełniacz oleju 11 Łożysko promieniowe 26 Wskaźnik poziomu oleju 12 Pierścień rozbryzgowy 27 Labirynt 13 Korpus łożyskowy 28 Odrzutnik 14 Łożysko oporowe 29 Wpust pryzmatyczny 15 Pokrywa łożyska oporowego

63 63 Pompy typoszeregu A-P10 WYMIARY GABARYTOWE L a Dt W h r1 Ds H Wymiary [mm] Typ pompy Ds Dt L a W H h r1 3A16-P A20-P A25-P A16-P A20-P A25-P A32-P A16-P A20-P A25-P A32-P A38-P A16-P A20-P A25-P A32-P A38-P A20-P A25-P A32-P A38-P A25-P A32-P A38-P A45-P

64 Pompy typoszeregu A-P10 64 POlA PrACY H [m] n = 3000 min n = 1500 min Q [m3/h]

65 65 Pompy typoszeregu A-P10 parametry nominalne Typ pompy 3A16-P10 Wydajność Q [m 3 /h] Prędkość obrotowa n=3000 obr/min Wysokość podnoszenia H [m] Moc na wale P [kw] Wydajność Q [m 3 /h] Prędkość obrotowa n=1500 obr/min Wysokość podnoszenia H [m] Moc na wale P [kw] 3A20-P10 12,5 50 4,4 6,3 12,5 0,6 154 Masa m [kg] 32 2,3 6,3 8 0, A25-P ,1 6,3 20 1, A16-P ,6 12,5 8 0, A20-P ,2 12,5 12,5 0, A25-P ,8 12,5 20 0, A32-P ,6 12,5 32 2, A16-P , , A20-P , ,5 1, A25-P , , A32-P , , A38-P , , A16-P , , A20-P , ,5 2, A25-P , , A32-P , , A38-P , A20-P , ,5 5, A25-P , , A32-P , , A38-P , , A25-P , , A32-P , , A38-P , , A45-P ,7 775 Parametry podano dla wody czystej o gęstości ρ = 1000 kg/m 3 i temperaturze T = 15 O C.
