Moduł CAD Rozkrój v. 3 Instrukcja obsługi

Transkrypt

1 Moduł CAD Rozkrój v. 3 Instrukcja obsługi program do optymalizacji rozkroju płyt meblowych podczas produkcji mebli kuchennych 1

2 CAD Rozkrój v. 3 Instrukcja obsługi 2

3 CAD Rozkrój v. 3 Instrukcja obsługi Dziękujemy za dokonanie zakupu naszego oprogramowania! Jest nam niezwykle miło, że zdecydowaliście się Państwo na wybór produktu firmy CAD Projekt K&A. Niniejszy dokument w przystępny sposób wprowadzi Państwa w zagadnienia związane z pracą w naszym unikalnym module do projektowania przy użyciu farb dekoracyjnych i innych powłok z oferty firmy Tikkurila. Jeżeli jednak napotkają Państwo problemy przy instalacji lub podczas pracy z programem, prosimy o skontaktowanie się z naszym wsparciem technicznym. Serwis dostępny jest pod numerem: wew. 901 lub 911 lub pomoc@cadprojekt.com.pl Szkolenia Zachęcamy również do skorzystania z naszych szkoleń, dzięki którym praca w środowisku CAD będzie prostsza i bardziej efektywna. Oferujemy szkolenia w siedzibie naszej firmy lub we wskazanej lokalizacji (za dodatkową opłatą), na poziomie podstawowym i zaawansowanym, przeprowadzane zarówno indywidualnie (tylko jedna osoba jest szkolona), jak i grupowo (maksymalnie 4 osoby). Prawa autorskie Ten dokument jest chroniony prawami autorskimi własności intelektualnej CAD Projekt K&A. Kopiowanie, dystrybucja i/lub modyfikowanie poniższego dokumentu jest dozwolone na warunkach umowy licencyjnej. Umowa licencyjna jest dostępna w formie elektronicznej przy instalacji programu. Ograniczenie odpowiedzialności Informacje zawarte w niniejszym dokumencie, w tym adresy URL i inne odwołania do internetowych witryn w sieci Web, mogą ulec zmianie bez powiadomienia. Firma CAD Projekt K&A zastrzega sobie również możliwość wprowadzenia zmian w zasadach funkcjonowania wsparcia technicznego bez uprzedniego powiadomienia. W przypadku konieczności zmiany numerów telefonów stosowne informacje podawane będą na naszej stronie internetowej 3

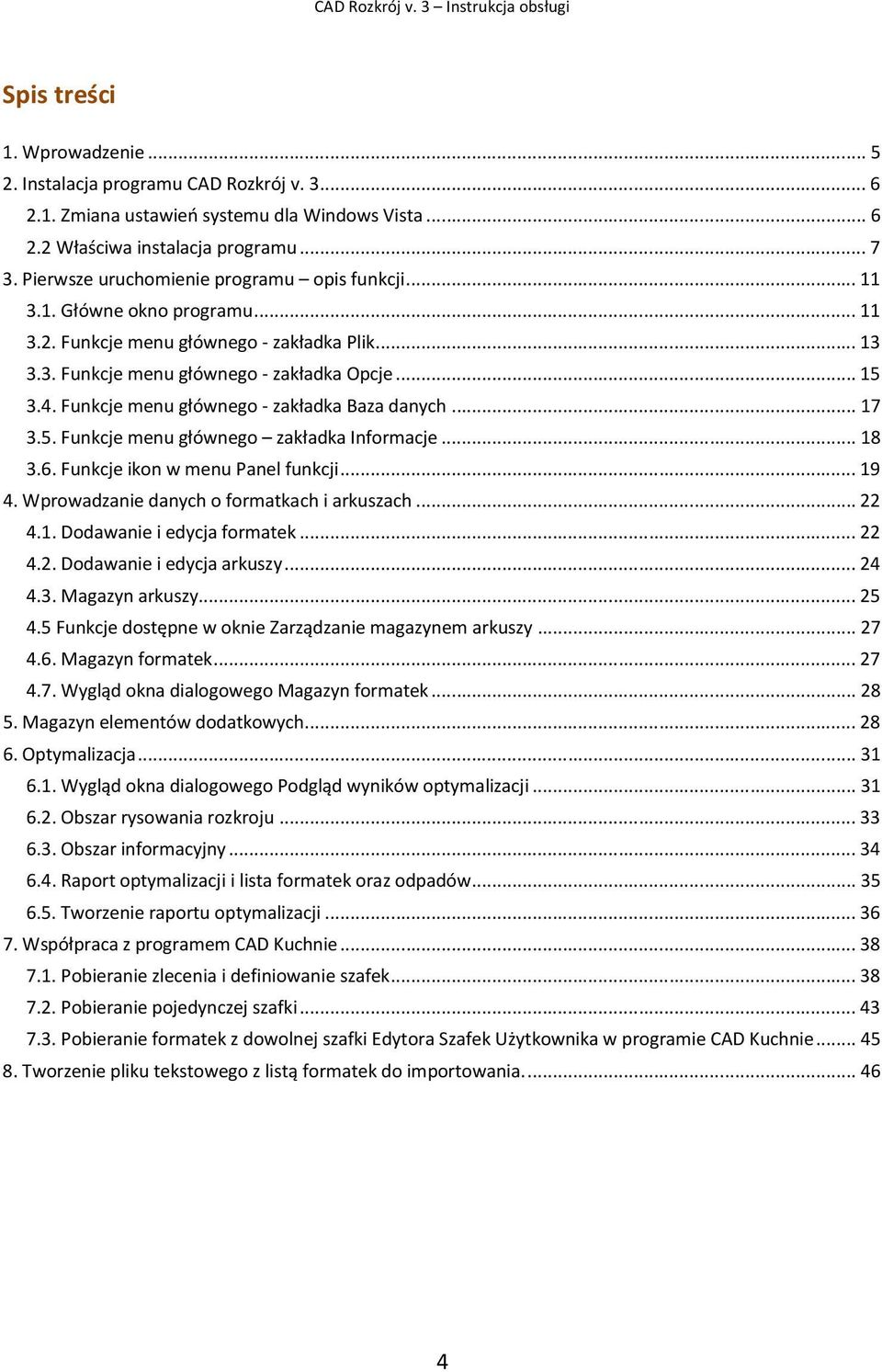

4 CAD Rozkrój v. 3 Instrukcja obsługi Spis treści 1. Wprowadzenie Instalacja programu CAD Rozkrój v Zmiana ustawień systemu dla Windows Vista Właściwa instalacja programu Pierwsze uruchomienie programu opis funkcji Główne okno programu Funkcje menu głównego - zakładka Plik Funkcje menu głównego - zakładka Opcje Funkcje menu głównego - zakładka Baza danych Funkcje menu głównego zakładka Informacje Funkcje ikon w menu Panel funkcji Wprowadzanie danych o formatkach i arkuszach Dodawanie i edycja formatek Dodawanie i edycja arkuszy Magazyn arkuszy Funkcje dostępne w oknie Zarządzanie magazynem arkuszy Magazyn formatek Wygląd okna dialogowego Magazyn formatek Magazyn elementów dodatkowych Optymalizacja Wygląd okna dialogowego Podgląd wyników optymalizacji Obszar rysowania rozkroju Obszar informacyjny Raport optymalizacji i lista formatek oraz odpadów Tworzenie raportu optymalizacji Współpraca z programem CAD Kuchnie Pobieranie zlecenia i definiowanie szafek Pobieranie pojedynczej szafki Pobieranie formatek z dowolnej szafki Edytora Szafek Użytkownika w programie CAD Kuchnie Tworzenie pliku tekstowego z listą formatek do importowania

5 CAD Rozkrój v. 3 Instrukcja obsługi 1. Wprowadzenie Jedną z podstawowych zależności warunkujących sukces finansowy produkcji wyrobu jest optymalnie niski nakład środków na jego wykonanie. Najlepszą drogą do obniżenia kosztów jest przyjrzenie się procesowi technologicznemu, a zwłaszcza ilości odpadów, które są wytwarzane podczas produkcji. Stwierdzono, iż gdyby dokonać odpowiedniej minimalizacji odpadów, można byłoby w ten sposób zaoszczędzić nawet do 10% materiału. Czemu zatem generowane są tak duże ilości odpadów? Przyczyna tkwi w nieprawidłowym rozłożeniu surowca. Przy produkcji mebli spotykamy się z tym problemem na każdym kroku. Najkorzystniejszą sytuacją jest, jeśli rozkrój materiału dokonywany jest przy użyciu technologii komputerowych, które gwarantują optymalne zużytkowanie materiału. Automatyczne planowanie zagospodarowania surowca pozwala zminimalizować koszty, zaoszczędzić czas oraz pracę wielu pracowników, którzy muszą się tym zajmować. Takim optymalnym rozwiązaniem jest program CAD Rozkrój umożliwiający optymalizację cięcia płyt meblowych. Funkcjonowanie CAD Rozkroju polega na tym, iż na dowolnie zdefiniowanych arkuszach poszczególne formatki zostają rozmieszczone tak, aby pozostało jak najmniej niewykorzystanej powierzchni. Wyniki działania programu przedstawia podgląd, na którym można zobaczyć najbardziej ekonomiczne rozmieszczenie formatek. (Rys. 1). Rys. 1 zoptymalizowany rozkrój arkusza o wymiarach 3000 x 2000 Program CAD Rozkrój został zaprojektowany w sposób umożliwiający współpracę z bazami szafek programu CAD Kuchnie. Może również działać niezależnie. W tym przypadku użytkownik wpisuje ręcznie rozmiary formatek, by wygenerować rozkrój płyty. 5

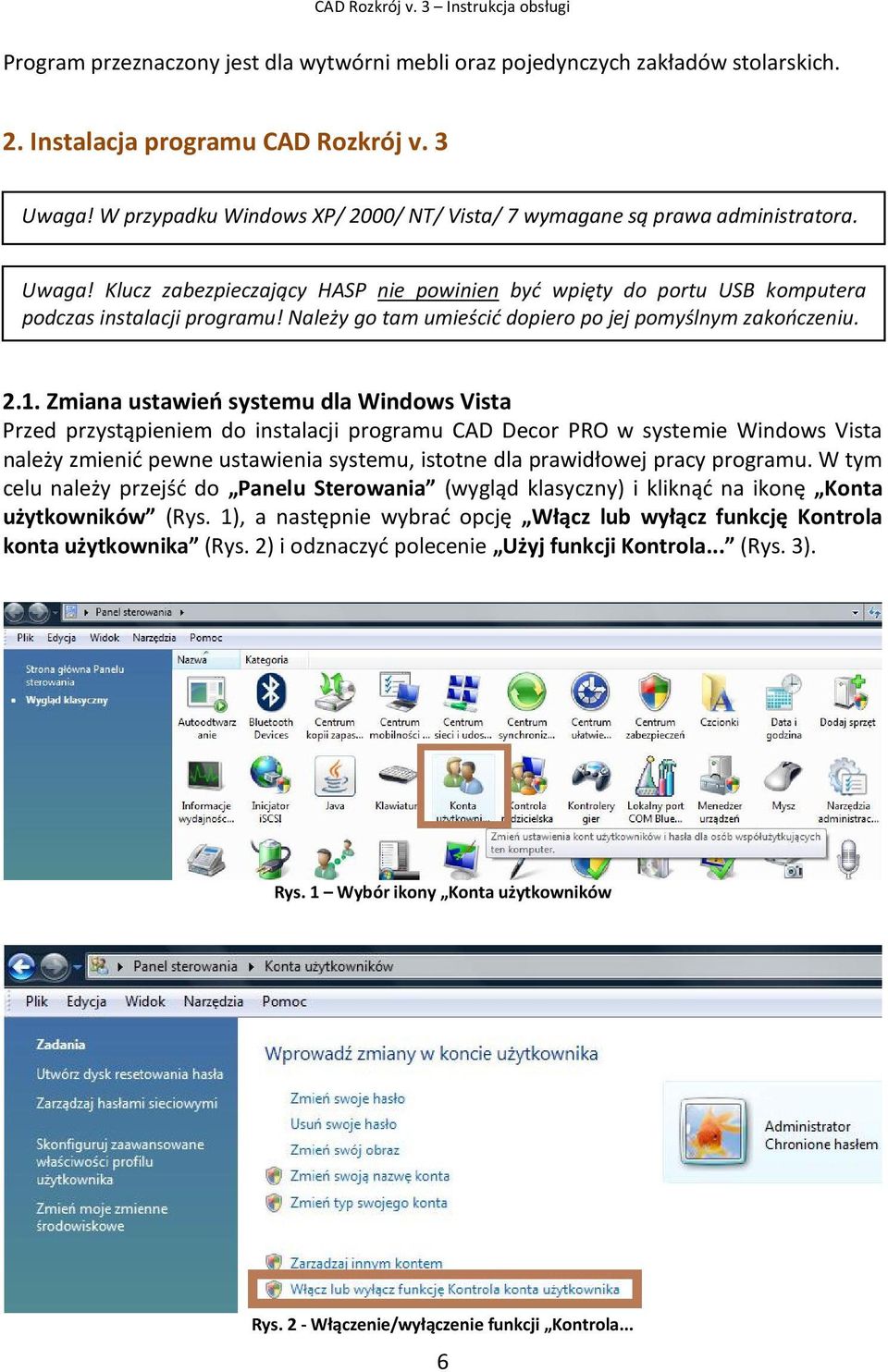

6 CAD Rozkrój v. 3 Instrukcja obsługi Program przeznaczony jest dla wytwórni mebli oraz pojedynczych zakładów stolarskich. 2. Instalacja programu CAD Rozkrój v. 3 Uwaga! W przypadku Windows XP/ 2000/ NT/ Vista/ 7 wymagane są prawa administratora. Uwaga! Klucz zabezpieczający HASP nie powinien być wpięty do portu USB komputera podczas instalacji programu! Należy go tam umieścić dopiero po jej pomyślnym zakończeniu Zmiana ustawień systemu dla Windows Vista Przed przystąpieniem do instalacji programu CAD Decor PRO w systemie Windows Vista należy zmienić pewne ustawienia systemu, istotne dla prawidłowej pracy programu. W tym celu należy przejść do Panelu Sterowania (wygląd klasyczny) i kliknąć na ikonę Konta użytkowników (Rys. 1), a następnie wybrać opcję Włącz lub wyłącz funkcję Kontrola konta użytkownika (Rys. 2) i odznaczyć polecenie Użyj funkcji Kontrola... (Rys. 3). Rys. 1 Wybór ikony Konta użytkowników Rys. 2 - Włączenie/wyłączenie funkcji Kontrola... 6

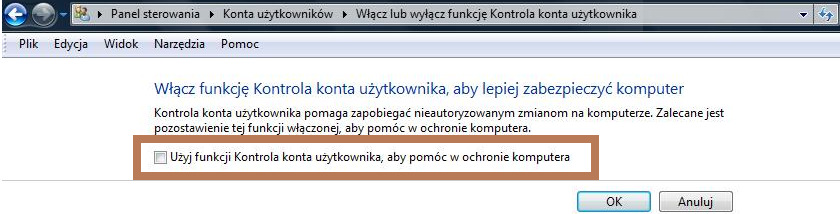

7 CAD Rozkrój v. 3 Instrukcja obsługi Rys. 3 - Wyłączenie opcji Użyj funkcji Kontrola Właściwa instalacja programu W celu rozpoczęcia instalacji programu CAD Rozkrój należy umieścić płytę instalacyjną w napędzie DVD-ROM. Program instalacyjny powinien uruchomić się automatycznie. W przypadku zablokowania opcji autostart instalację należy uruchomić ręcznie. W tym celu należy odszukać plik o nazwie Setup.exe (Mój komputer -> Stacja dysków DVD) i uruchomić: pojawi się okno dialogowe z informacjami o programie instalacyjnym (Rys. 4), z którymi należy się zapoznać oraz przejść do kolejnego okna za pomocą przycisku DALEJ >>: Rys. 4 kreator instalacji by przejść do kolejnego etapu instalacji należy nacisnąć klawisz DALEJ>>; aby zakończyć pracę instalatora i przerwać proces instalacji programu wybrać klawisz ANULUJ, 7

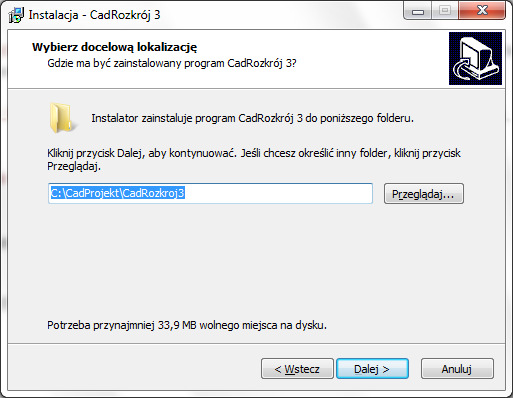

8 CAD Rozkrój v. 3 Instrukcja obsługi po wyborze przycisku DALEJ> następną czynnością jest wybór miejsca na dysku, w którym pliki programu CAD Kuchnie mają zostać umieszczone (Rys. 5); w przypadku gdy lokalizacja nie zostanie wskazana, program zostanie utworzy katalog Meble na dysku C, a w nim folder o nazwie CadRozkroj3: Rys. 5 - wybór ścieżki instalacji programu następne okno dialogowe służy do wskazania dodatkowych zadań, które Kreator instalacji ma wykonać podczas instalacji programu (Rys. 6); Rys. 6 wybór dodatkowych zadań 8

9 CAD Rozkrój v. 3 Instrukcja obsługi aby przejść do kolejnego etapu instalacji, należy nacisnąć przycisk Dalej> uruchomi się okno z informacją, że instalator jest gotowy do rozpoczęcia instalacji; należy nacisnąć przycisk Instaluj (Rys. 7): Rys. 7 instalator gotowy do rozpoczęcia instalacji w czasie instalacji na ekranie widoczny jest pasek postępu kopiowania poszczególnych plików programu, pokazywane są również kolejne etapy pracy instalatora (Rys. 8): Rys. 8 postęp instalacji 9

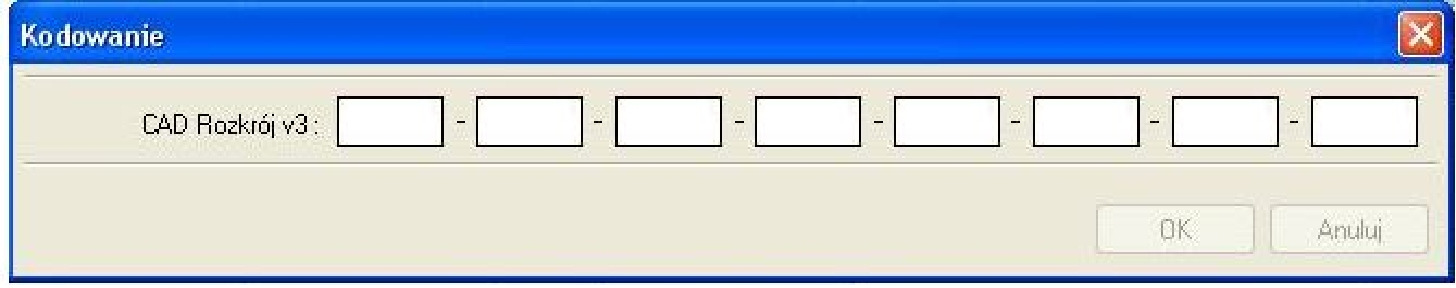

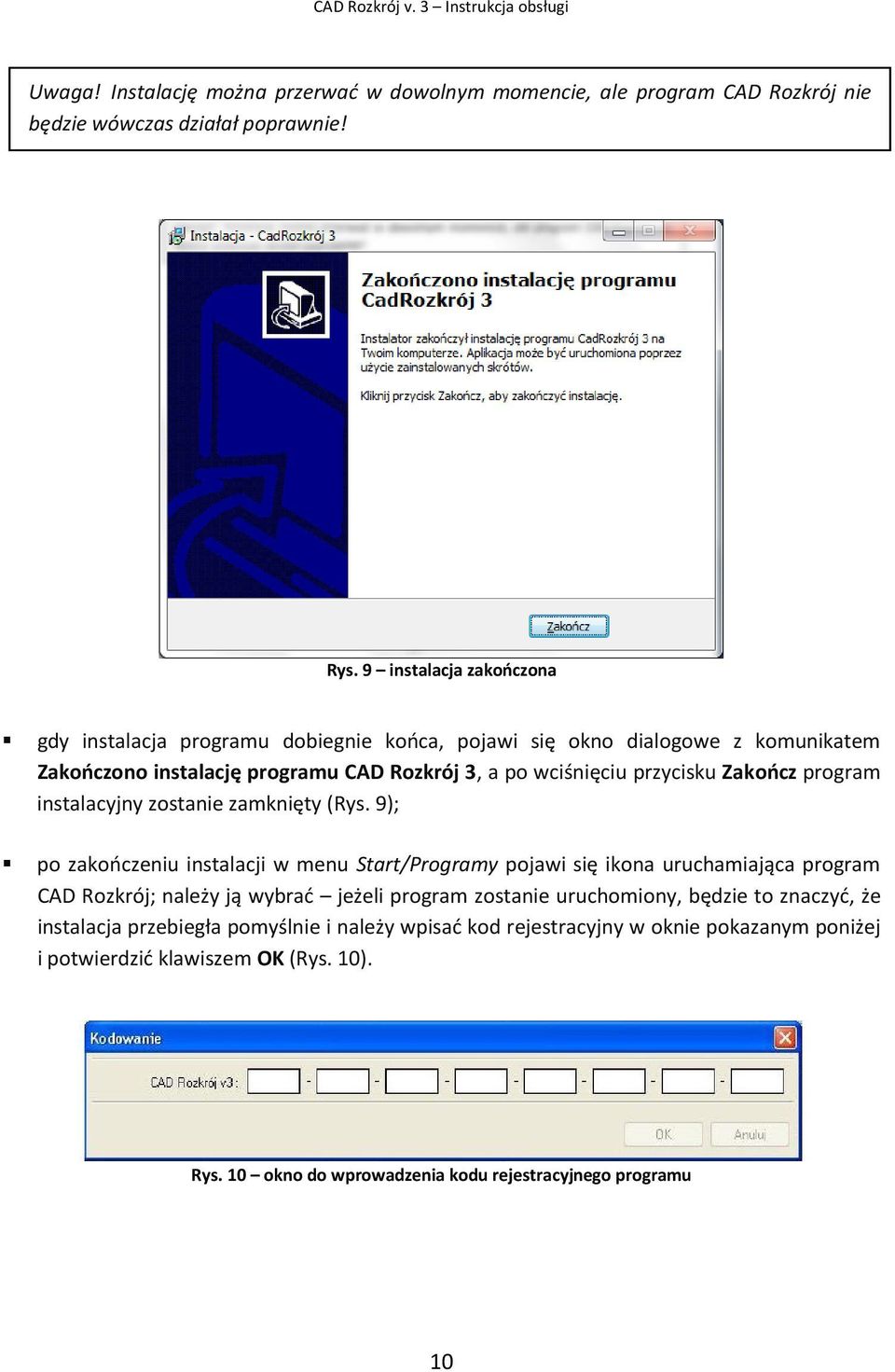

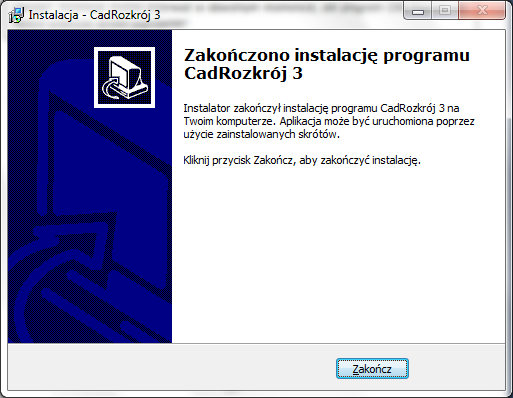

10 CAD Rozkrój v. 3 Instrukcja obsługi Uwaga! Instalację można przerwać w dowolnym momencie, ale program CAD Rozkrój nie będzie wówczas działał poprawnie! Rys. 9 instalacja zakończona gdy instalacja programu dobiegnie końca, pojawi się okno dialogowe z komunikatem Zakończono instalację programu CAD Rozkrój 3, a po wciśnięciu przycisku Zakończ program instalacyjny zostanie zamknięty (Rys. 9); po zakończeniu instalacji w menu Start/Programy pojawi się ikona uruchamiająca program CAD Rozkrój; należy ją wybrać jeżeli program zostanie uruchomiony, będzie to znaczyć, że instalacja przebiegła pomyślnie i należy wpisać kod rejestracyjny w oknie pokazanym poniżej i potwierdzić klawiszem OK (Rys. 10). Rys. 10 okno do wprowadzenia kodu rejestracyjnego programu 10

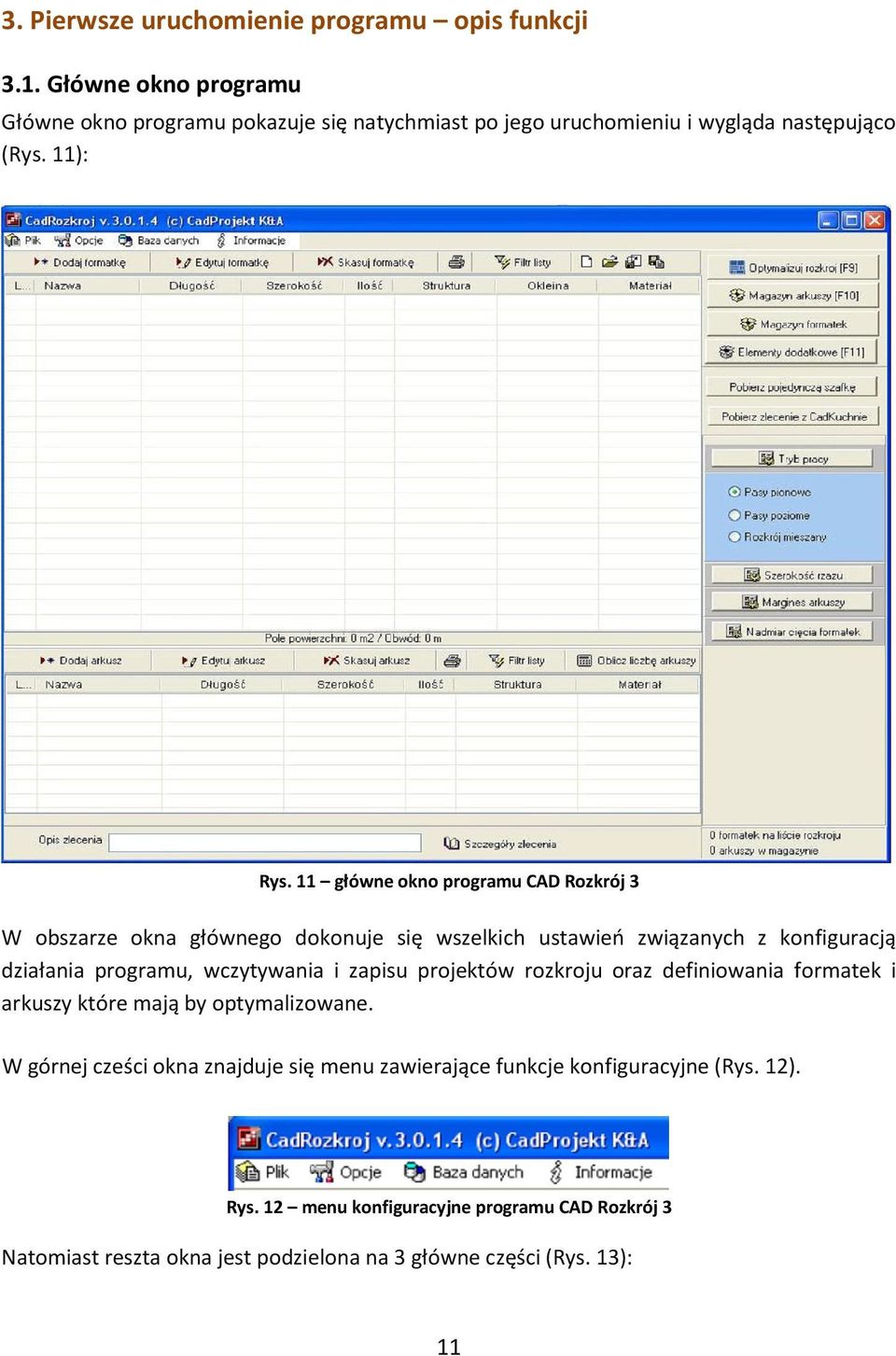

11 3. Pierwsze uruchomienie programu opis funkcji 3.1. Główne okno programu Główne okno programu pokazuje się natychmiast po jego uruchomieniu i wygląda następująco (Rys. 11): Rys. 11 główne okno programu CAD Rozkrój 3 W obszarze okna głównego dokonuje się wszelkich ustawień związanych z konfiguracją działania programu, wczytywania i zapisu projektów rozkroju oraz definiowania formatek i arkuszy które mają by optymalizowane. W górnej cześci okna znajduje się menu zawierające funkcje konfiguracyjne (Rys. 12). Rys. 12 menu konfiguracyjne programu CAD Rozkrój 3 Natomiast reszta okna jest podzielona na 3 główne części (Rys. 13): 11

12 Rys. 13 okno programu CAD Rozkrój 3 podzielone na 3 części Górna tabelka to Lista formatek - wyświetlają się na niej wszystkie formatki przeznaczone do rozkroju, ich nazwa, wymiary w milimetrach, kolor, okleinowane krawędzie, kierunek ułożenia słojów i numer identyfikacyjny, który wyświetlany jest także na podglądzie rozkroju. Trzy przyciski z lewej strony powyżej tabeli służą do dodawania, edytowania oraz usuwania formatek: Ikona Wydruk listy formatek z projektu służy do drukowania zestawienia formatek przeznaczonych do rozkroju (może być nieaktywna jeśli program nie wykrył żadnej zainstalowanej drukarki w systemie). Przycisk Filtr listy pozwala tymczasowo ukryć formatki z określonego materiału tak, aby nie były optymalizowane. Cztery ikony z prawej strony służą do: tworzenia nowego projektu (usuwa przy tym bieżący) ( ), wczytywania projektu rozkroju z dysku ( ), dołączania pliku do listy formatek ( ), oraz zapisywania bieżącego projektu na dysk ( ). Projekt to plik zawierający kompletną zawartość listy formatek, listy arkuszy i elementów dodatkowych. Pod tabelką podawane jest pole powierzchni w m 2 oraz obwód formatek znajdujących się aktualnie na liście rozkroju. 12

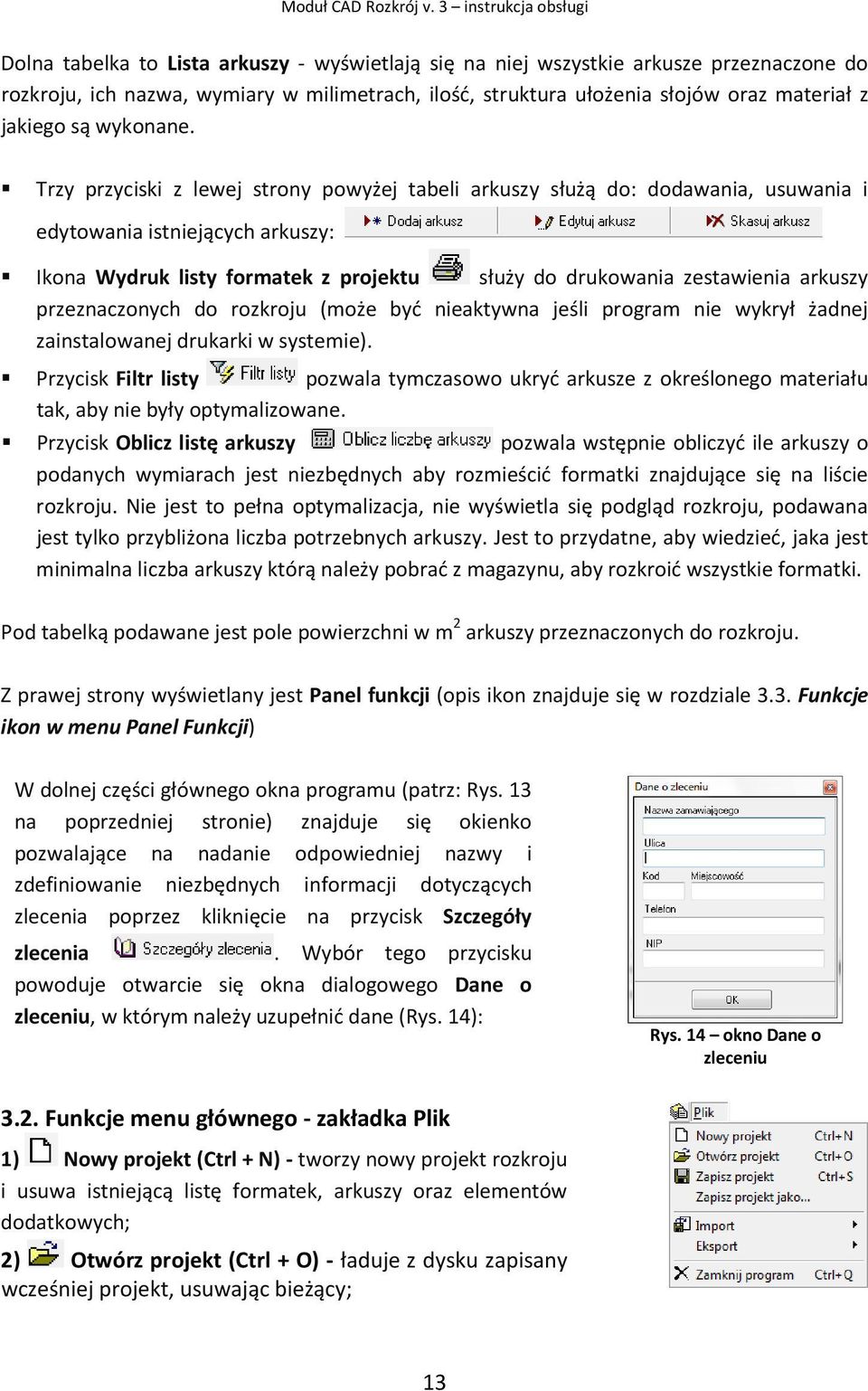

13 Dolna tabelka to Lista arkuszy - wyświetlają się na niej wszystkie arkusze przeznaczone do rozkroju, ich nazwa, wymiary w milimetrach, ilość, struktura ułożenia słojów oraz materiał z jakiego są wykonane. Trzy przyciski z lewej strony powyżej tabeli arkuszy służą do: dodawania, usuwania i edytowania istniejących arkuszy: Ikona Wydruk listy formatek z projektu służy do drukowania zestawienia arkuszy przeznaczonych do rozkroju (może być nieaktywna jeśli program nie wykrył żadnej zainstalowanej drukarki w systemie). Przycisk Filtr listy pozwala tymczasowo ukryć arkusze z określonego materiału tak, aby nie były optymalizowane. Przycisk Oblicz listę arkuszy pozwala wstępnie obliczyć ile arkuszy o podanych wymiarach jest niezbędnych aby rozmieścić formatki znajdujące się na liście rozkroju. Nie jest to pełna optymalizacja, nie wyświetla się podgląd rozkroju, podawana jest tylko przybliżona liczba potrzebnych arkuszy. Jest to przydatne, aby wiedzieć, jaka jest minimalna liczba arkuszy którą należy pobrać z magazynu, aby rozkroić wszystkie formatki. Pod tabelką podawane jest pole powierzchni w m 2 arkuszy przeznaczonych do rozkroju. Z prawej strony wyświetlany jest Panel funkcji (opis ikon znajduje się w rozdziale 3.3. Funkcje ikon w menu Panel Funkcji) W dolnej części głównego okna programu (patrz: Rys. 13 na poprzedniej stronie) znajduje się okienko pozwalające na nadanie odpowiedniej nazwy i zdefiniowanie niezbędnych informacji dotyczących zlecenia poprzez kliknięcie na przycisk Szczegóły zlecenia. Wybór tego przycisku powoduje otwarcie się okna dialogowego Dane o zleceniu, w którym należy uzupełnić dane (Rys. 14): Rys. 14 okno Dane o zleceniu 3.2. Funkcje menu głównego - zakładka Plik 1) Nowy projekt (Ctrl + N) - tworzy nowy projekt rozkroju i usuwa istniejącą listę formatek, arkuszy oraz elementów dodatkowych; 2) Otwórz projekt (Ctrl + O) - ładuje z dysku zapisany wcześniej projekt, usuwając bieżący; 13

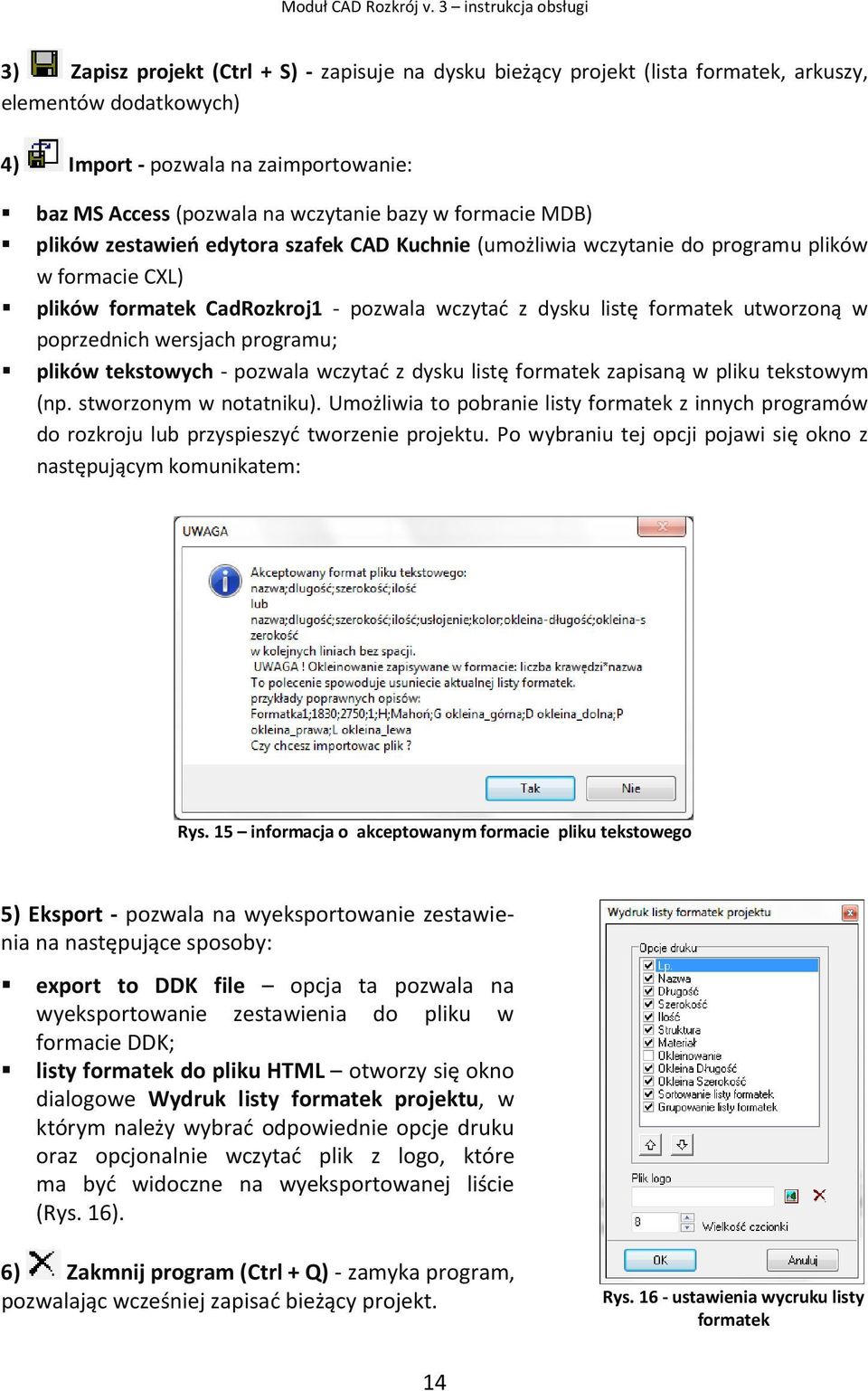

14 3) Zapisz projekt (Ctrl + S) - zapisuje na dysku bieżący projekt (lista formatek, arkuszy, elementów dodatkowych) 4) Import - pozwala na zaimportowanie: baz MS Access (pozwala na wczytanie bazy w formacie MDB) plików zestawień edytora szafek CAD Kuchnie (umożliwia wczytanie do programu plików w formacie CXL) plików formatek CadRozkroj1 - pozwala wczytać z dysku listę formatek utworzoną w poprzednich wersjach programu; plików tekstowych - pozwala wczytać z dysku listę formatek zapisaną w pliku tekstowym (np. stworzonym w notatniku). Umożliwia to pobranie listy formatek z innych programów do rozkroju lub przyspieszyć tworzenie projektu. Po wybraniu tej opcji pojawi się okno z następującym komunikatem: Rys. 15 informacja o akceptowanym formacie pliku tekstowego 5) Eksport - pozwala na wyeksportowanie zestawienia na następujące sposoby: export to DDK file opcja ta pozwala na wyeksportowanie zestawienia do pliku w formacie DDK; listy formatek do pliku HTML otworzy się okno dialogowe Wydruk listy formatek projektu, w którym należy wybrać odpowiednie opcje druku oraz opcjonalnie wczytać plik z logo, które ma być widoczne na wyeksportowanej liście (Rys. 16). 6) Zakmnij program (Ctrl + Q) - zamyka program, pozwalając wcześniej zapisać bieżący projekt. Rys ustawienia wycruku listy formatek 14

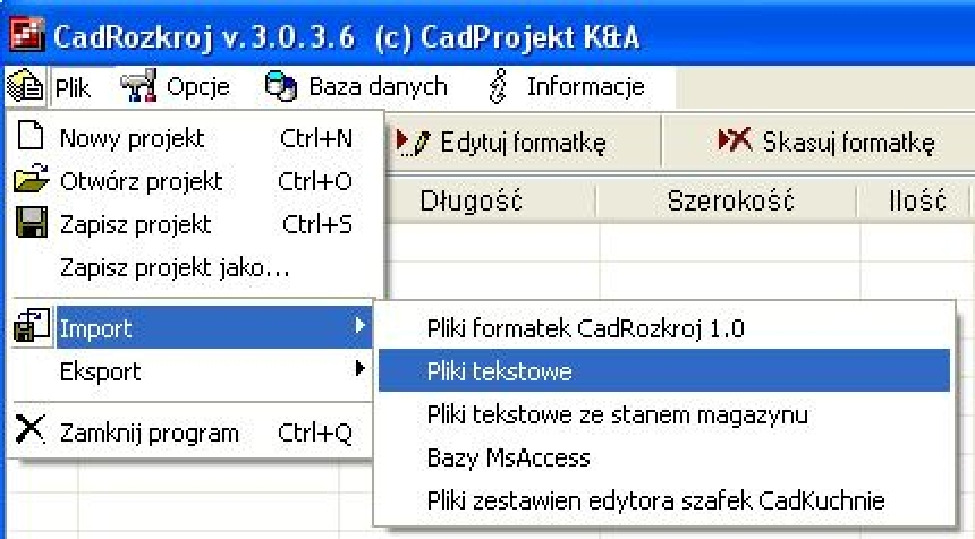

15 Uwaga! Przykładowy plik tekstowy wraz z omówieniem elementów składowych został przedstawiony w Rozdziale 8 Tworzenie pliku tekstowego z listą formatek do zaimportowania str Funkcje menu głównego - zakładka Opcje 1) Konfiguracja magazynu - opcja ta pozwala jednocześnie na zarządzanie magazynem arkuszy oraz powstałymi w trakcie rozkroju odpadami: Automatycznie pobieraj arkusze z magazynu opcja ta umożliwia automatyczne pobieranie optymalnej liczby arkuszy z magazynu dla danego zlecenia, w tym z ustalonymi priorytetami pobierania: całe płyty lub tylko odpady. Jeśli nie wybierzemy priorytetu pobierania program pobierze najbardziej optymalną ilość płyt, w tym również odpadów pozostających po poprzednich cięciach. Po wybraniu opcji automatycznego pobierania z okna głównego (Rys. 13) znika lista arkuszy. Używaj tylko odpadów po wybraniu tej opcji pobierane są wyłącznie odpady. Używaj tylko arkuszy fabrycznych ta opcja zapewnia pobieranie tylko arkuszy fabrycznych, z wykluczeniem odpadów. Preferuj używanie odpadów - w tym wypadku odpady pobierane są w pierwszej kolejności, a dopiero potem arkuszy fabrycznych. Automatycznie przenoś odpady do magazynu arkuszy dzięki tej opcji odpady powstałe w trakcie rozkroju zostają automatycznie dodane do listy dostępnych arkuszy w głównym magazynie, zachowując jednocześnie wszystkie parametry jakie miał arkusz z którego powstały. Automatycznie przenoś odpady do bieżącego projektu - opcja ta pozwala, by odpady, powstałe w trakcie rozkroju, zostały automatycznie dodane do listy dostępnych arkuszy w bieżącym projekcie, zachowując jednocześnie wszystkie parametry, jakie miał arkusz, z którego powstały. Automatycznie zdejmuj z projektu wykorzystane arkusze - dzięki tej opcji wykorzystane w trakcie rozkroju arkusze automatycznie zostaną skasowane z listy dostępnych arkuszy w bieżącym projekcie. Automatycznie zdejmuj z projektu wykorzystane formatki - dzięki tej opcji wykorzystane w trakcie rozkroju formatki automatycznie zostaną skasowane z listy dostępnych formatek w bieżącym projekcie. Minimalne rozmiary odpadów - wyświetla okno w którym można zdefiniować minimalne wymiary, powyżej których odpady będą automatycznie przenoszone do magazynu lub listy dostępnych arkuszy w bieżącym projekcie (Rys. 17). 15

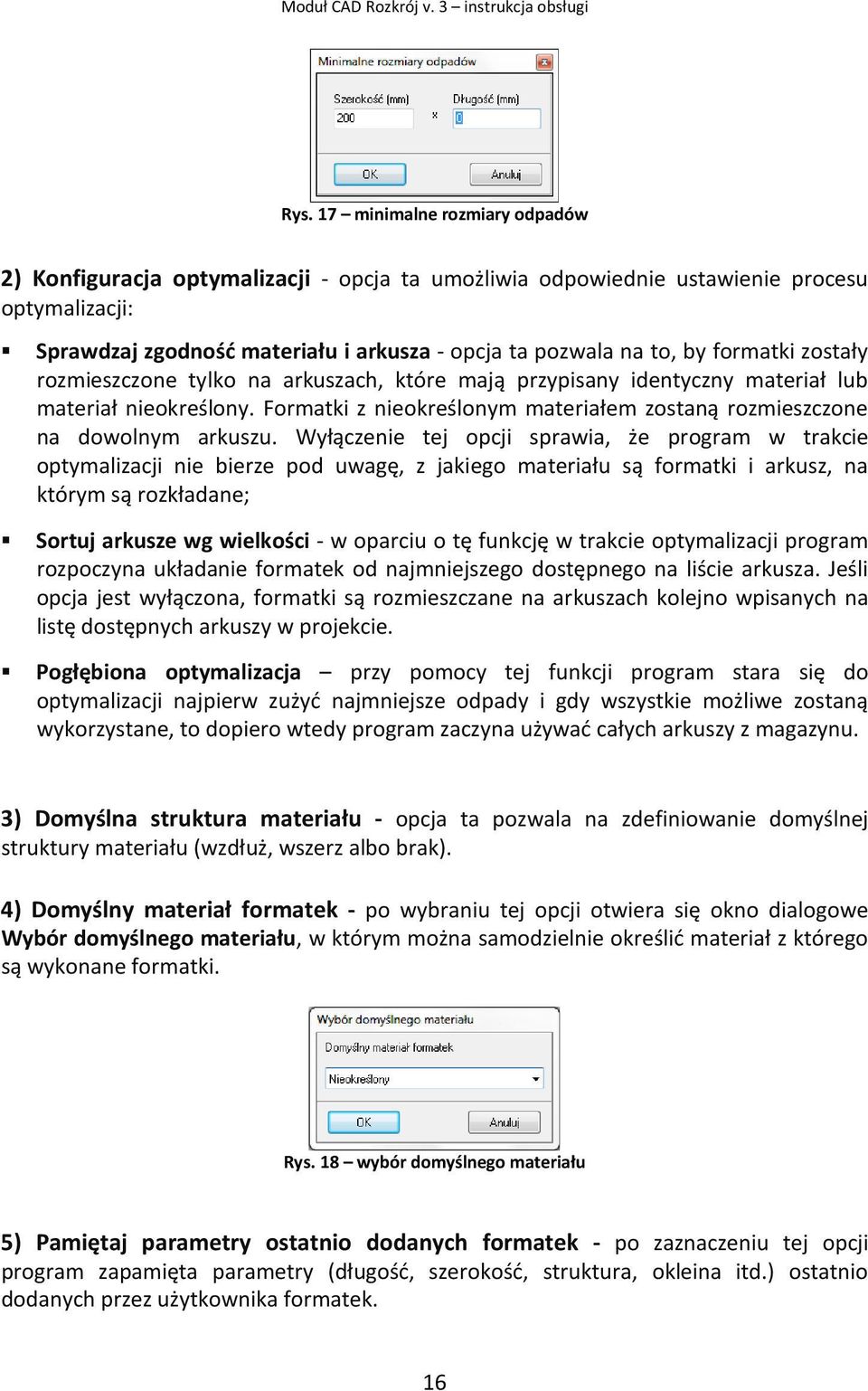

16 Rys. 17 minimalne rozmiary odpadów 2) Konfiguracja optymalizacji - opcja ta umożliwia odpowiednie ustawienie procesu optymalizacji: Sprawdzaj zgodność materiału i arkusza - opcja ta pozwala na to, by formatki zostały rozmieszczone tylko na arkuszach, które mają przypisany identyczny materiał lub materiał nieokreślony. Formatki z nieokreślonym materiałem zostaną rozmieszczone na dowolnym arkuszu. Wyłączenie tej opcji sprawia, że program w trakcie optymalizacji nie bierze pod uwagę, z jakiego materiału są formatki i arkusz, na którym są rozkładane; Sortuj arkusze wg wielkości - w oparciu o tę funkcję w trakcie optymalizacji program rozpoczyna układanie formatek od najmniejszego dostępnego na liście arkusza. Jeśli opcja jest wyłączona, formatki są rozmieszczane na arkuszach kolejno wpisanych na listę dostępnych arkuszy w projekcie. Pogłębiona optymalizacja przy pomocy tej funkcji program stara się do optymalizacji najpierw zużyć najmniejsze odpady i gdy wszystkie możliwe zostaną wykorzystane, to dopiero wtedy program zaczyna używać całych arkuszy z magazynu. 3) Domyślna struktura materiału - opcja ta pozwala na zdefiniowanie domyślnej struktury materiału (wzdłuż, wszerz albo brak). 4) Domyślny materiał formatek - po wybraniu tej opcji otwiera się okno dialogowe Wybór domyślnego materiału, w którym można samodzielnie określić materiał z którego są wykonane formatki. Rys. 18 wybór domyślnego materiału 5) Pamiętaj parametry ostatnio dodanych formatek - po zaznaczeniu tej opcji program zapamięta parametry (długość, szerokość, struktura, okleina itd.) ostatnio dodanych przez użytkownika formatek. 16

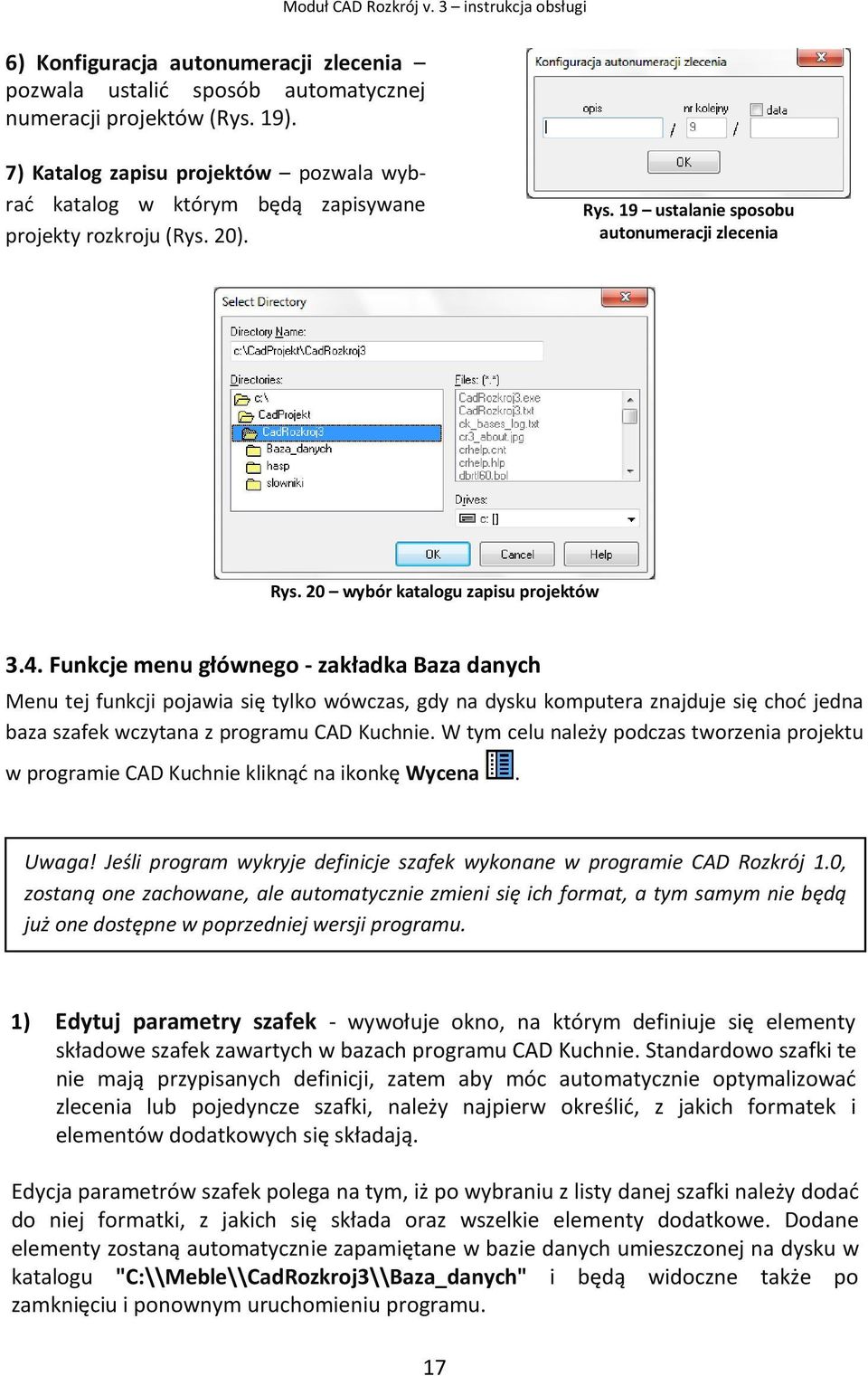

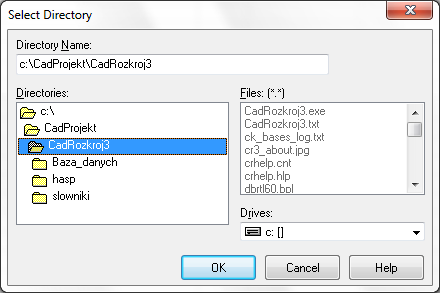

17 6) Konfiguracja autonumeracji zlecenia pozwala ustalić sposób automatycznej numeracji projektów (Rys. 19). 7) Katalog zapisu projektów pozwala wybrać katalog w którym będą zapisywane projekty rozkroju (Rys. 20). Rys. 19 ustalanie sposobu autonumeracji zlecenia Rys. 20 wybór katalogu zapisu projektów 3.4. Funkcje menu głównego - zakładka Baza danych Menu tej funkcji pojawia się tylko wówczas, gdy na dysku komputera znajduje się choć jedna baza szafek wczytana z programu CAD Kuchnie. W tym celu należy podczas tworzenia projektu w programie CAD Kuchnie kliknąć na ikonkę Wycena. Uwaga! Jeśli program wykryje definicje szafek wykonane w programie CAD Rozkrój 1.0, zostaną one zachowane, ale automatycznie zmieni się ich format, a tym samym nie będą już one dostępne w poprzedniej wersji programu. 1) Edytuj parametry szafek - wywołuje okno, na którym definiuje się elementy składowe szafek zawartych w bazach programu CAD Kuchnie. Standardowo szafki te nie mają przypisanych definicji, zatem aby móc automatycznie optymalizować zlecenia lub pojedyncze szafki, należy najpierw określić, z jakich formatek i elementów dodatkowych się składają. Edycja parametrów szafek polega na tym, iż po wybraniu z listy danej szafki należy dodać do niej formatki, z jakich się składa oraz wszelkie elementy dodatkowe. Dodane elementy zostaną automatycznie zapamiętane w bazie danych umieszczonej na dysku w katalogu "C:\\Meble\\CadRozkroj3\\Baza_danych" i będą widoczne także po zamknięciu i ponownym uruchomieniu programu. 17

18 Przy definiowaniu formatek składowych istnieje możliwość wyboru (na oknie edycji formatki) typu skalowania, jakie program ma zastosować, jeśli w zleceniu szafka będzie miała inne wymiary niż w bazie szafek. Pozwala to automatycznie rozkrajać także szafki nietypowe. 2) Dostępne bazy szafek - powoduje wyświetlenie się nazw dostępnych baz danych programu Cad Kuchnie (Rys. 21). Program pozwala na zaznaczenie jednorazowo tylko jedną z nich, ale wybór ten można w dowolnej chwili zmienić. Domyślnie przy starcie programu wybierana jest pierwsza baza wg alfabetycznej kolejności nazw. Po wybraniu kolejnej bazy zmienia się lista dostępnych szafek oraz zleceń programu CAD Kuchnie. Istnieje możliwość wybrania edytowalnej bazy szafek użytkownika (Rys. 21). 3) Katalogi baz danych - po wybraniu tej opcji otworzy się okno dialogowe Konfiguracja, w którym można samodzielnie wskazać miejsce, w którym zainstalowano program CAD Kuchnie poprzez kliknięcie na przycisk Dodaj (Rys. 22), w celu zatwierdzenia wyboru należy kliknąć OK. Rys. 21 lista baz szafek dostępnych w zainstalowanym na dysku w programie CAD Kuchnie Rys. 22 okno dialogowe Konfiguracja 3.5. Funkcje menu głównego zakładka Informacje W zakładce tej zawarte są ogólne informacje o programie i dostęp do systemu pomocy: 1) O programie - wybranie tej opcji wywołuje okno z informacją o programie (po kliknięciu na nie użytkonik zostaje przeniesiony na stronę interntową CAD Projekt) (Rys. 23 na następnej stronie). 2) Instrukcja obsługi programu - otwiera instrukcję obdługi modułu CAD Rozkrój v.3 w formacie PDF. 3) Aktualizacja programu - przenosi użytkownika na stronę 18

19 Rys. 23 okno informacji o programie CAD Rozkrój v Funkcje ikon w menu Panel funkcji Z prawej strony okna Rozkroju wyświetlany jest panel funkcji, który zawiera przyciski (Rys. 24): Rys Okno główne programu z panelem funkcji zaznaczonym na żółto 19

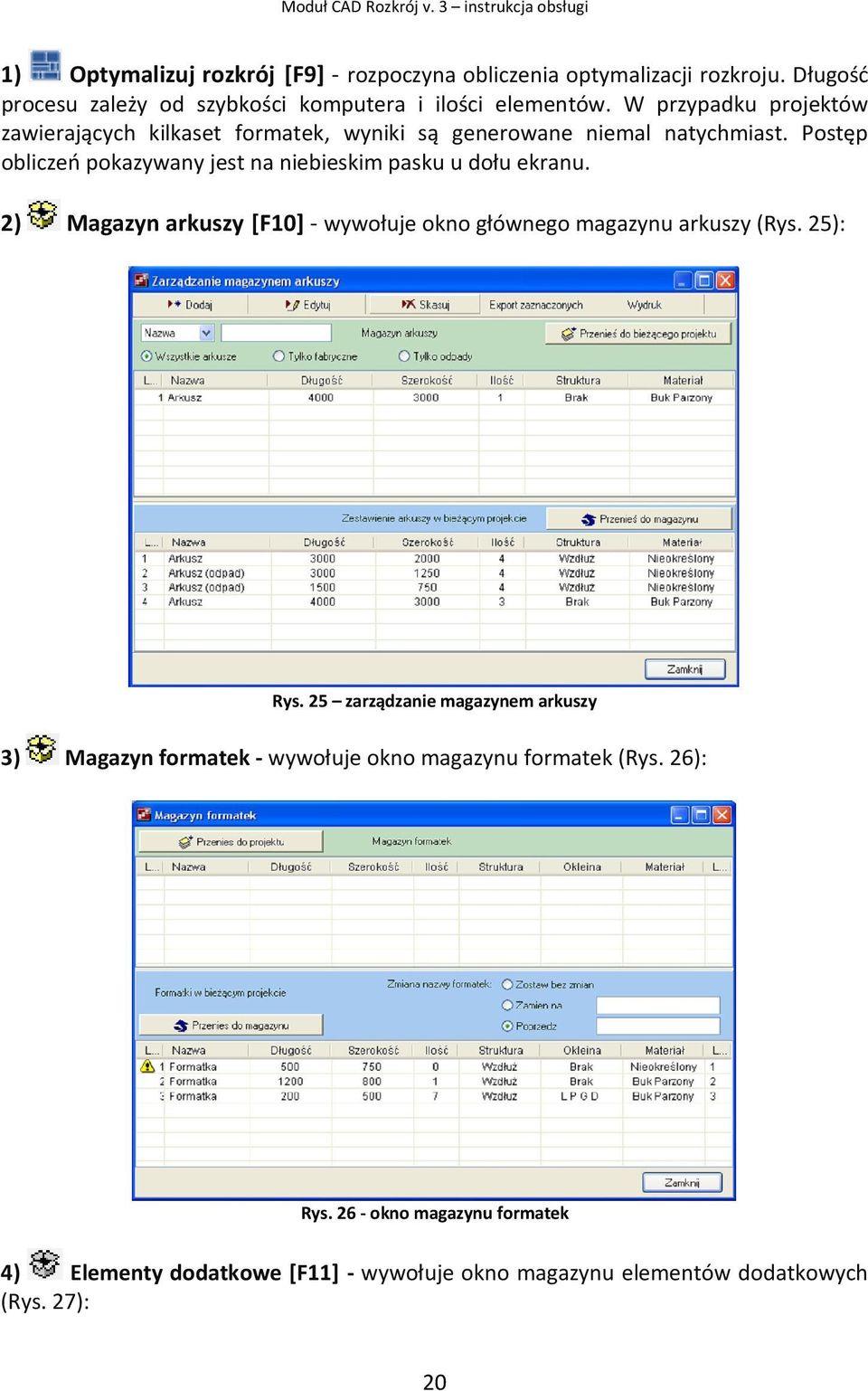

20 1) Optymalizuj rozkrój [F9] - rozpoczyna obliczenia optymalizacji rozkroju. Długość procesu zależy od szybkości komputera i ilości elementów. W przypadku projektów zawierających kilkaset formatek, wyniki są generowane niemal natychmiast. Postęp obliczeń pokazywany jest na niebieskim pasku u dołu ekranu. 2) Magazyn arkuszy [F10] - wywołuje okno głównego magazynu arkuszy (Rys. 25): Rys. 25 zarządzanie magazynem arkuszy 3) Magazyn formatek - wywołuje okno magazynu formatek (Rys. 26): Rys okno magazynu formatek 4) Elementy dodatkowe [F11] - wywołuje okno magazynu elementów dodatkowych (Rys. 27): 20

21 Rys. 27 okno magazynu elementów dodatkowych 5) Pobierz pojedynczą szafkę otwiera okno pozwalające przesłać na listę rozkroju formatki składowe wybranej szafki z bazy programu CAD Kuchnie. 6) Pobierz zlecenie z CAD Kuchnie - otwiera okno pozwalające przesłać na listę rozkroju formatki składowe wszystkich szafek z wybranego zlecenia wykonanego w programie CAD Kuchnie. W oknie tym znajduje się lista zleceń zawartych w aktywnej bazie CAD Kuchnie. Po kliknięciu na zlecenie wyświetla się lista szafek w nim zawartych (słowo niezdefiniowana przy symbolu szafki oznacza, że szafka nie została wcześniej rozpisana na elementy składowe i program nie będzie wiedział z czego się składa). Funkcja omówiona w rozdziale ) Tryb pracy - przełącza optymalizację na tryb cięcia arkuszy w pasy poziome, pasy pionowe lub w trybie mieszanym. Z trzech możliwych ustawień optymalizacji opcje Pasy poziome i Pasy pionowe umożliwiają dokonanie optymalizacji z zachowaniem kolejności priorytetów, szybkości pracy pracownika, bezpieczeństwa materiału (minimalna ilości koniecznych ruchów ograniczająca uszkodzenia ciętego materiału - najbardziej optymalne wykorzystanie.) Opcja rozkrój mieszany zaprojektowana jest tak, by uzyskać możliwie małą ilość odpadu traconego, czyli najbardziej optymalne wykorzystanie powierzchni płyty. 8) Szerokość rzazu - parametr określający grubość linii cięcia (wymiar ten jest podawany w milimetrach). Wartość ta jest zachowywana przy wyjściu z programu, i pamiętana przy jego ponownym uruchomieniu. 9) Margines arkuszy - umożliwia wpisanie w milimetrach (Rys. 28) jaka część brzegów arkusza nie nadaje się do rozłożenia formatek (np. jest nierówna). Parametr ten ustalany jest raz dla wszystkich arkuszy używanych do rozkroju. Jego wartość jest zachowywana przy wyjściu z programu, i pamiętana przy jego ponownym uruchomieniu. 21

22 Rys. 28 ustalanie marginesu arkuszy 10) Nadmiar cięcia formatek - umożliwia określenie wymiarów netto formatek jeśli ich krawędzie mają być poddawane dodatkowej obróbce. Parametr ten ustalany jest raz dla wszystkich formatek w rozkroju. Jego wartość jest zachowywana przy wyjściu z programu, i pamiętana przy jego ponownym uruchomieniu. Uwaga! Program oblicza wykorzystanie okleiny krawędzi na podstawie wymiarów netto formatek. 4. Wprowadzanie danych o formatkach i arkuszach 4.1. Dodawanie i edycja formatek Formatki to elementy przeznaczone do rozkroju, są wycinane z dostępnego materiału: Arkuszy i Odpadów. Podczas pracy z programem użytkownik ma możliwość: dodawania, usuwania i edycji każdej z istniejących formatek; określenia marginesu formatek, jeśli ich krawędzie mają zostać poddane dodatkowej obróbce; ukrywania formatek z danego materiału tak, by nie były optymalizowane. Po kliknięciu na przycisk (zatwierdza wpisane parametry i dodaje formatkę do listy rozkroju) lub (zmienia parametry istniejącej formatki) w oknie głównym programu, wyświetlone zostanie następujące okno (Rys. 29). Rys. 29 okno dialogowe Dodaj/edytuj formatki 22

23 Umożliwia ono określenie parametrów formatki dodawanej do listy rozkroju: nazwa to dowolny tekst, który można wpisać lub wybrać (po naciśnięciu strzałki) jedną z istniejących w słowniku nazw. Ikonka (Dodaj/Usuń nazwę w słowniku) obok pola do wpisywania służy właśnie do zapisywania lub usuwania ze słownika danej nazwy. Jeśli nazwa nie została wcześniej dodana do słownika program pozwoli ją dodać, jeśli natomiast znajduje się już ona w słowniku ( ), można ją stamtąd usunąć; wymiary formatki - szerokość i długość formatki podawane w milimetrach. Wprowadzenie wymiarów powoduje automatyczne przedstawienie podglądu z prawej strony okna. przycisk Odwróć służy do szybkiej zamiany wymiarów (Rys. 30). Rys. 28 odwracanie formatki ilość formatek - jest to określenie ilości formatek przeznaczonych do rozkroju (liczba od 1 do 9999); materiał jest to określenie surowca z jakiego wykonana jest formatka. Można w tym polu; wpisać dowolny tekst lub wybrać ze słownika. Słownik materiałów (Dodaj/Usuń nazwę w słowniku) jest wspólny dla formatek i arkuszy. Po załączeniu odpowiedniej opcji w menu, program będzie rozmieszczał formatki tylko na arkuszach o identycznym materiale. Domyślną pozycją jest materiał nieokreślony, co sprawia, że program rozmieszcza takie formatki na arkuszach z dowolnego materiału; struktura usłojenia - określenie kierunku słojów na formatce (wzdłuż, wszerz albo brak). Program w trakcie optymalizacji automatycznie dopasowuje usłojenie formatki do usłojenia arkusza; krawędzie okleinowania - określenie, które krawędzie formatki mają być okleinowane. Informacja ta jest następnie pokazywana na podglądzie rozkroju, a program automatycznie oblicza długości okleinowanych krawędzi i ilość potrzebnej okleiny (Rys. 31); 23

24 Rys. 29 okleinowana krawędź prawa rodzaj okleinowania - określenie, jakiego typu jest okleina na krawędziach wzdłuż długości i szerokości formatki. Można wpisać dowolne teksty lub wybrać ze słownika. Informacja ta może być następnie wykorzystana przy wycenie elementów dodatkowych projektu. Domyślnie rodzaj okleinowania ustalany jest jako nieokreślony Dodawanie i edycja arkuszy Arkusz jest to podstawowy materiał, który ma zostać podzielony na mniejsze części - Formatki. - zatwierdza wpisane parametry i dodaje arkusz do magazynu lub projektu (w zależności, z którego miejsca wywołano okno). - zmienia parametry istniejącego arkusza. Po kliknięciu na przycisk lub w oknie głównym programu, wyświetlone zostanie następujące okno (Rys. 32): Rys. 30 okno dialogowe Dodaj/edytuj arkusze 24

25 Umożliwia ono określenie parametrów arkusza dodawanego do magazynu lub listy dostępnych arkuszy projektu: nazwa identycznie jak w przypadku Formatki nazwą Arkusza może być dowolny tekst, który można wpisać lub wybrać (po naciśnięciu strzałki) jedną z istniejących w słowniku nazw. Ikonka (Dodaj/Usuń nazwę w słowniku) obok pola do wpisywania służy właśnie do zapisywania lub usuwania ze słownika danej nazwy. Jeśli nazwa nie została wcześniej dodana do słownika program pozwoli ją dodać, jeśli natomiast znajduje się już ona w słowniku ( ), można ją stamtąd usunąć; wymiary arkusza - szerokość i długość arkusza podawane w milimetrach. Wprowadzenie wymiarów powoduje automatyczne przedstawienie podglądu z prawej strony okna. przycisk Odwróć służy do szybkiej zamiany wymiarów; ilość arkuszy - jest to określenie, ile arkuszy o identycznych wymiarach ma wystąpić w projekcie (liczba od 1 do 9999); jest odpadem pozwala określić status arkusza który w późniejszym etapie rozkroju wpływa na dobór arkusza przez program na podstawie priorytetów ustalonych przez użytkownika; materiał - określenie z jakiego surowca jest wykonany arkusz. Można tu wpisać dowolny tekst lub wybrać ze słownika. Słownik kolorów jest wspólny dla formatek i arkuszy. Po załączeniu odpowiedniej opcji w menu, program będzie rozmieszczał formatki tylko na arkuszach o identycznym kolorze. Domyślną pozycją jest kolor nieokreślony, co sprawia że program rozmieszcza na takich arkuszach formatki dowolnego koloru; struktura usłojenia - określenie kierunku słojów na arkuszu (automatycznie kierunek usłojenia formatek będzie automatycznie dopasowywany do usłojenia arkusza) Magazyn arkuszy Magazyn arkuszy służy do przechowywania dowolnej liczby zdefiniowanych płyt. Jest on niezależny od poszczególnych projektów rozkroju, a wszystkie zmiany są w nim zapisywane automatycznie i widoczne także po zamknięciu programu i kolejnym jego uruchomieniu. Po kliknięciu na ikonę Magazyn arkuszy w głównym oknie programu użytkownik zostaje przeniesiony do okna Zarządzanie magazynem arkuszy (Rys. 33). Rys. 33 okno dialogowe Zarządzanie magazynem arkuszy 25

26 Magazyn umożliwia pobranie arkuszy do aktualnie tworzonego projektu lub przechowanie powstałych odpadów Wygląd okna dialogowego Zarządzanie magazynem arkuszy Górna tabelka w oknie dialogowym Zarządzanie magazynem arkuszy pokazuje listę arkuszy dostępnych w magazynie, natomiast dolna wszystkie arkusze dostępne na liście bieżącego projektu (Rys. 34). Rys. 34 Podział okna dialogowego Zarządzanie magazynem arkuszy W górnej części okna znajduje się także filtr, który ułatwi znalezienie odpowiedniego arkusza poprzez zdefiniowanie jednego z dostępnych parametrów( Rys. 35): nazwa, długość, szerokość, materiał. Rys. 35 wyszukiwanie arkusza po określonej długości Istnieje również możliwość filtrowania listy na podstawie parametrów określonych jako Tylko fabryczne lub Tylko odpady. W tym celu należy zaznaczyć odpowiednią opcję na zielonym polu w oknie magazynu arkuszy. 26

27 4.5 Funkcje dostępne w oknie Zarządzanie magazynem arkuszy - wybór tej opcji otwiera okno dialogowe Dodaj/edytuj arkusze; - służy do edycji zaznaczonego arkusza; - usuwa z listy dostępnych arkuszy zaznaczoną pozycję; - umożliwia wyeksportowanie zaznaczonych arkuszy do pliku CSV i zapisanie ich w wybranej przez użytkownika lokalizacji; - umożliwia wydrukowanie listy arkuszy dostępnych w magazynie; - umożliwia automatyczne usuwanie zerowych pozycji odpadów oraz zerowych pozycji akruszy fabrycznych; - wybór tej opcji umożliwia przeniesienie określonej liczby arkuszy do aktualnego projektu (Rys. 36); - służy do przenoszenia arkuszy z bieżącego projektu do magazynu (Rys. 38), efekt ten można uzyskać postępując analogicznie do opcji opisanej w ramce poniżej. Uwaga! Przeniesienia arkuszy z magazynu do projektu można dokonać również poprzez zaznaczenie myszką arkusza z górnej listy, a następnie trzymając lewy przycisk wciśnięty należy przeciągnąć pozycję do dolnej tabelki. Również wówczas pojawi się okno dialogowe Przenoszenie arkuszy do projektu. Żądana liczba zostanie odjęta ze stanu magazynowego i dodana do listy bieżącej. Rys. 36 przenoszenie arkuszy do projektu Rys. 37 przenoszenie arkuszy do magazynu 4.6. Magazyn formatek Magazyn formatek służy do przechowywania dowolnej liczby zdefiniowanych formatek. Jest on niezależny od poszczególnych projektów rozkroju, a wszystkie zmiany są w nim zapisywane automatycznie i widoczne także po zamknięciu programu i kolejnym jego uruchomieniu. Po kliknięciu na ikonę Magazyn formatek w głównym oknie programu użytkownik zostaje przeniesiony do okna dialogowego Magazyn formatek (Rys. 38). Rys okno dialogowe magazynu formatek 27

28 Magazyn umożliwia pobranie formatek do aktualnie tworzonego projektu oraz przechowanie formatek w celu późniejszego wykorzystania Wygląd okna dialogowego Magazyn formatek Górna tabelka w oknie dialogowym Magazyn formatek pokazuje listę formatek dostępnych w magazynie, natomiast dolna wszystkie formatki dostępne na liście bieżącego projektu. - wybór tej opcji umożliwia przeniesienie określonej liczby formatek do aktualnego projektu(rys. 39); Rys. 39 przenoszenie formatek do projektu Uwaga! Przeniesienia formatek z magazynu do projektu można dokonać również poprzez zaznaczenie myszką formatki z górnej listy, a następnie trzymając lewy przycisk wciśnięty należy przeciągnąć pozycję do dolnej tabelki. Również wówczas pojawi się okno dialogowe Przenoszenie formatek do projektu. Żądana liczba zostanie odjęta ze stanu magazynowego i dodana do listy bieżącej. - służy do przenoszenia formatek z bieżącego projektu do magazynu (Rys. 40), efekt ten można uzyskać postępując analogicznie do opcji opisanej powyżej. Rys przenoszenie formatek do magazynu Istnieje możliwość zmiany lub poprzedzenia nazwy dowolną frazą podczas przenoszenia formatki z projektu do magazynu. Efekt taki uzyskujemy wprowadzając w odpowiednie pole tekstowe żądaną frazę(rys. 41). Rys zmiana nazwy formatki podczas przenoszenia do magazynu 5. Magazyn elementów dodatkowych Po kliknięciu na ikonkę Elementy dodatkowe otworzy się okno dialogowe Magazyn elementów dodatkowych (Rys. 424). Pełni ono 2 funkcje: 28

29 29

30 Uwaga! Aby przenieść daną pozycję do listy bieżącego projektu, wystarczy wskazać i przeciągnąć ją myszką lub użyć przycisku Dodaj do bieżącego projektu. Jeśli pozycja miała określoną cenę i ilość, program automatycznie przeliczy również wartość pozycji, a na dolnym pasku pokaże ogólne podsumowanie kosztów. - umożliwia edycję zaznaczonej pozycji, zmiany akceptuje się za pomocą przycisku Zatwierdź; - usuwa zaznaczoną pozycję z listy; - po wybraniu tej opcji pojawia się okno dialogowe Ilość pozycji dodawanych do projektu, w którym należy określić, ile elementów ma być przeniesione z magazynu (Rys. 44); Rys. 44 okno dialogowe Ilość pozycji dodawanych do projektu - pod tym przyciskiem dostępne są trzy funkcje: Podlicz ilość okleiny krawędzi w projekcie po wybraniu tej opcji otworzy się okno z informacją o grupowaniu wpisów (Rys. 45); opcja ta pozwala na automatyczne zliczenie długości w metrach bieżących okleiny krawędzi wykorzystywanej w projekcie i zdefiniowanej w parametrach poszczególnych formatek. Pozycje rozróżniane są na podstawie wybranego rodzaju okleiny. Po wybraniu edycji i dopisaniu ceny, automatycznie wyświetli się koszt użytej w projekcie okleiny. Rys. 45 okno komunikatu Powierzchnia netto formatek w projekcie opcja ta pozwala na automatyczne zliczenie powierzchni formatek w metrach kwadratowych użytych w trakcie optymalizacji; Powierzchnia netto wykorzystanych arkuszy - pozwala na automatyczne zliczenie powierzchni w metrach kwadratowych arkuszy płyty wykorzystanych w trakcie optymalizacji. Dane te są dostępne dopiero gdy zostanie przeliczony rozkrój projektu. Pozycje rozróżniane są na podstawie koloru arkusza. Po wybraniu edycji i dopisaniu ceny, automatycznie wyświetli się koszt zużytych arkuszy. 30

31 - jeśli cenę jednego bądź kilku elementów została zmieniona (na liście usług dodatkowych), to po kliknięciu na Uaktualnij ceny, program automatycznie obliczy wartość elementów w bieżącym projekcie; Eksport listy elementów dodatkowych do pliku HTML - po wybraniu tej opcji pojawi się komunikat (Rys. 46), a po kliknięciu na przycisk Tak zostanie utworzona lista elementów dodatkowych (Rys. 47). Rys. 46 okno komunikatu Rys przykładowa lista elementów dodatkowych Uwaga! Pozycje znajdujące się na dolnej tabelce należą do aktualnie otwartego projektu i wraz z nim są zapisywane i nie można przenieść ich z powrotem na główną (górną) listę 6. Optymalizacja 6.1. Wygląd okna dialogowego Podgląd wyników optymalizacji Po wybraniu z głównego okna programu funkcji obliczeń, a następnie otworzy okno Podgląd przedstawienie wykonanej optymalizacji (Rys. 48). Funkcje górnego menu: Plik Zapisz obraz rozkroju (Ctrl + S) zapisuje widok rozkroju na dysk w formacie JPG; Drukuj raport optymalizacji (Ctrl + P) otwiera okno opcji wydruku (Rys. 48) po ich ustawieniu można wydrukować obraz rozkroju Funkcje górnego menu: Widok Pokaż nazwy formatek - wyświetla nazwy formatek (Rys. 49); Pokaż odpady - wyświetla powstałe odpady (Rys. 49); Zaznacz okleinowanie krawędzi - zaznacza białą przerywaną linią krawędzie które są okleinowane (Rys. 49); Zaciemniaj formatki na wydruku - na wygenerowanym raporcie formatki posiadają szare wypełnienie (Rys. 50). 31

32 Rys. 48 podgląd wyników optymalizacji zmiana skali Rys. 49 wyjaśnienie funkcji w menu Widok 32

33 Rys. 50 raport z zaciemnionymi formatkami i bez zaciemnienia Funkcje górnego menu: przyciski skala i kalkulator - służy do zmiany wielkości podglądu rozkroju od 50 do 200%. Niekiedy przy pomniejszonym widoku nazwy mogą nie mieścić się w obrysie formatek - należy je wówczas wyłączyć; - otwiera kalkulator Windows. Po prawej stronie okna (Rys. 48 na poprzedniej stronie) znajduje się panel z ikonkami o nazwach poszczególnych arkuszy użytych w trakcie rozkroju. Po podwójnym kliknięciu rozkrój danego arkusza jest wyświetlany na ekranie. Przycisk Widok na dole panelu z arkuszami służy do zamiany widoku z ikonowego na tabelaryczny (lub odwrotnie) Obszar rysowania rozkroju Centralnym elementem okna jest podgląd rozkroju. Jeśli jest on większy niż dostępny obszar okna, z jego prawej i dolnej strony pojawiają się paski służące do przesuwania obrazu tak, aby można było zobaczyć całość arkusza (Rys. 51). Na podglądzie znajdują się rozrysowane formatki (w kolorze zielonym) oddzielone o zdefiniowaną szerokość rzazu, oraz numerowane odpady powstałe w trakcie rozkroju. Na każdej formatce umieszczona jest nazwa (wraz z numerem odpowiadającym pozycji formatki na głównej liście projektu), wymiary (w prawym górnym narożniku szerokość brutto formatki, w lewym dolnym długość brutto) oraz okleinowane krawędzie (liczba w nawiasie obok wymiarów oznacza ilość okleinowanych krawędzi na szerokości lub długości formatki). 33

34 6.3. Obszar informacyjny Rys podgląd rozkroju paski do przesuwania widoku Na dolnych zakładkach okna wyświetlane są informacje o parametrach prezentowanego na ekranie arkusza (Rys. 52), w tym: liczba arkuszy ciętych wg identycznego wzorca; nazwa i wymiary arkusza (netto oraz brutto); struktura i materiał arkusza; dostępne pole powierzchni oraz pole powierzchni rozłożonych formatek; długość wykonanego cięcia i procent powierzchni zajmowanej przez odpady. Na drugiej z zakładek (Rys. 53) pokazywane są ogólne informacje o wykonanej optymalizacji (oraz ewentualnie liczba formatek których nie udało się rozłożyć ze względu na brak miejsca lub brak arkusza o wymaganym materiale). Rys. 52 informacje o wybranym arkuszu Rys. 53 informacje ogólne 34

35 W prawym dolnym roku znajduje się okno na którym prezentowane są na bieżąco dane dotyczące formatki lub odpadu na którym znajduje się właśnie kursor myszki (Rys. 54): nazwa formatki; wymiary brutto; wymiary netto; pole powierzchni; obwód; szerokość okleinowania krawędzi; długość okleinowania krawędzi; rodzaj okleiny; struktura usłojenia. Rys. 54 informacje o formatce 6.4. Raport optymalizacji i lista formatek oraz odpadów Pośrodku dolnej części okna podglądu znajdują się przyciski służące do drukowania zestawień z optymalizacji, a także wyświetlania i drukowania listy formatek i powstałych odpadów. Raport optymalizacji pozwala na wydruk rozkroju wybranych arkuszy, listy rozmieszczonych formatek oraz ogólnego podsumowania optymalizacji, Lista formatek to zestawienie wszystkich formatek w danym projekcie (Rys. 55). Rys. 55 lista formatek Lista odpadów pokazuje wszystkie odpady z rozkroju (przed ewentualnym przeniesieniem ich do magazynu), ale spełniające warunek określonych minimalnych wymiarów (Rys. 56) 35

36 Rys. 56 lista odpadów - funkcja ta pozwala na zatwierdzenie danego układu formatek na arkuszu. Wzorce niezaakceptowane, a przede wszystkim formatki nierozłożone wracają na listę formatek, gdzie istnieje możliwość dokonania korekt lub połączenia z następnym zleceniem Tworzenie raportu optymalizacji Po wybraniu przycisku otworzy się okno dialogowe Opcje druku (Rys. 57), w którym należy zdefiniować: zakres wydruku (należy wprowadzić numer pierwszego i ostatniego arkusza); zestawienie materiałów użytych w rozkroju; informacje o optymalizacji; kreskowanie formatek; listę formatek dla arkuszy; rodzaj, styl i rozmiar czcionki na wydruku (przycisk Czcionka na wydruku otwiera nowe okno Czcionka, w którym można dokonać modyfikacji tych ustawień Rys. 55) marginesy (wartości należy podać w milimetrach). Rys okno dialogowe opcje druku Rys. 58 definiowanie czcionki wydruku raportu optymalizacji 36

37 W kolejnym kroku należy kliknąć na przycisk Drukuj, a następnie w otwartym oknie Drukowanie w polu Nazwa wybierać drukarkę, na której będzie drukowany rozkrój (Rys. 59) i potwierdzić przyciskiem OK. Poniżej znajduje się fragment przykładowego raport z rozkroju (Rys. 60). Rys. 59 okno dialogowe Drukowanie Rys. 60 przykładowa strona raportu 37

38 7. Współpraca z programem CAD Kuchnie Program CAD Rozkrój został zaprojektowany w taki sposób, że może współpracować z bazami szafek programu CAD Kuchnie. Użytkownik ma możliwość przesyłania na listę rozkroju formatek będących składowymi szafek, znajdujących się w zleceniu wykonanym w programie CAD Kuchnie. Uwaga! Aby współpraca z programem CAD Kuchnie była możliwa, należy najpierw wskazać miejsce na dysku w którym znajduje się program. Użytkownik powinien wybrać w głównym oknie programu przycisk Baza danych i znaleźć odpowiednią ścieżkę (rys. 61). Rys. 61 wybór ścieżki z programem CAD Kuchnie 7.1. Pobieranie zlecenia i definiowanie szafek Aby pobrać zlecenie z programu CAD Kuchnie należy: wybrać lewym przyciskiem myszy w głównym oknie programu opcję Pobierz zlecenie z CAD Kuchnie - otworzy się okno Import zleceń z programu CAD Kuchnie (Rys. 62 na następnej stronie); 38

39 w oknie tym znajduje się lista zleceń zawartych w aktywnej bazie CAD Kuchnie; po kliknięciu na zlecenie w prawej części okna wyświetli się lista szafek w nim zawartych; oznaczenie niezdefiniowana przy symbolu szafki oznacza, że szafka nie została jeszcze rozpisana na elementy składowe (np. boki, półki, cokoły), w związku z czym program CAD Rozkrój nie ma danych dotyczących jej konstrukcji i nie jest możliwe jej pobranie; Rys. 62 import zleceń z programu CAD Kuchnie jeśli więc szafka, która ma zostać pobrana do programu CAD Rozkrój, nie została dotąd zdefiniowana, należy to teraz zrobić; w tym celu należy: - po zakończeniu pracy z programem CAD Kuchnie, uruchomić program CAD Rozkrój; - w menu głównym CAD Rozkroju wybrać pozycję Bazy danych, a następnie opcję - Dostępne bazy szafek; - wskazać bazę, w oparciu o którą został stworzony projekt (Rys. 63); - następnie ponownie wybrać opcję Bazy danych i wskazać pozycję Edytuj parametry szafek; - w nowo otwartym oknie po lewej stronie pojawia się lista szafek dostępnych w danej bazie (Rys. 64); - na liście należy odnaleźć kod szafki i zaznaczyć go jednorazowym kliknięciem lewym przyciskiem myszy (aby sprawniej wyszukać kod można go wpisać w filtrze w lewym górnym rogu okna); - na dolnym pasku okna wyświetlają się wymiary zaznaczanych szafek; - dla wybranej szafki należy określić rodzaje i ilość formatek w tym celu należy zaznaczyć kod żądanej szafki na liście a następnie kliknąć przycisk Dodaj/Edytuj w polu Lista formatek szafki (prawa górna część okna), a następnie jedna po drugiej zdefiniować formatki, z których składa się szafka (Rys. 65); - podczas definiowania formatek składowych szafki, warto również określić ich ewentualne skalowanie - opcja dostępna pod przyciskiem (Rys. 65); 39

40 Rys. 63 wybór bazy użytej w projekcie programu CAD Kuchnie Rys. 64 wygląd okna dialogowego Aktualna baza - lista dostępnych szafek w bazie 40

41 Rys. 65 definiowanie formatki określanie skalowania - podczas definiowania formatek składowych szafki, warto również określić ich ewentualne skalowanie - opcja dostępna pod przyciskiem (Rys. 65); - na przykład: dla formatki boku można podać, że wraz ze zmianą głębokości szafki ma się skalować szerokość formatki (frontu), a przy zmianie wysokości szafki, proporcjonalnej zmianie ma ulec długość tej formatki (Rys. 66); Rys. 66 przykładowe określenie skalowania formatki - dzięki temu jeśli wystąpi potrzeba modyfikacji wymiarów szafki w projekcie tworzonym w programie CAD Kuchnie, jednocześnie zmienią się parametry formatek przypisanych dla tej szafki w CAD Rozkroju. 41

42 - poza określeniem skalowania, dla każdej formatki można także zdefiniować kierunek struktury (wzdłuż, wszerz lub brak) oraz wskazać, które krawędzie będą okleinowane i jaka okleina jest przewidziana; - każdą nową nazwę materiału (formatki lub okleiny) można dodać do słownika do przyszłego wykorzystania (służą do tego ikony: Dodaj/usuń nazwę w słowniku); - dla każdej szafki można również stworzyć Zestawienie elementów dodatkowych i usług dla szafki (tabela w prawej dolnej części okna Dodaj/edytuj formatki); - daną szafkę definiuje się tylko raz, za każdym następnym razem po kliknięciu Pobierz zlecenie z CAD Kuchnie zdefiniowane szafki pojawią się na liście bez opisu i będą dostępne do dodania na listę formatek. tak przygotowane szafki można szybko dodać na listę rozkroju; aby dodać szafkę do rozkroju należy w oknie Import zleceń z programu CAD Kuchnie na liście szafek zawartych w zleceniu zaznaczyć jedną z nich (jednorazowym kliknięciem lewym przyciskiem myszy); następnie wybrać przycisk Pobierz zlecenie na listę rozkroju - pojawi się poniższy komunikat (Rys. 67); Rys. 67 okno komunikatu po wyborze przycisku Tak, do nazw formatek zostanie dodana nazwa szafki źródłowej, np. bok DNK 9/9/KOSZ (gdzie bok to nazwa zdefiniowanej przez użytkownika formatki); jeśli natomiast zostanie wybrane nie, wyświetlą się jedynie nazwy formatek, bez kodu szafki; w głównym oknie programu pojawi się lista formatek będących częściami składowymi rozkrajanej szafki (Rys. 69); aby dokonać optymalizacji rozkroju należy do listy arkuszy dodać odpowiedni arkusz. Uwaga! Jeśli arkusz nie zostanie wskazany, to po kliknięciu na przycisk Optymalizuj arkusz pojawi się komunikat Brak arkuszy do rozkroju! (rys. 68). Po wybraniu przycisku OK. istnieje możliwość dodania arkusza w otwartym oknie Dodaj/edytuj arkusz oraz dokonania procesu optymalizacji. rys. 68 okno komunikatu 42

43 Rys. 69 Przykładowa lista formatek szafki pobranej z programu CAD Kuchnie 7.2. Pobieranie pojedynczej szafki W programie CAD Rozkrój 3 możliwe jest przesłanie formatek składowych wybranej szafki z dostępnych baz programu CAD Kuchnie. Szafka taka musi być uprzednio zdefiniowana, tj. muszą zostać rozpisane składające się na nią formatki, według instrukcji z poprzedniego podrozdziału. Aby dodać do rozkroju pojedynczą szafkę z bazy należy: w głównym oknie programu wybrać przycisk Pobierz pojedynczą szafkę, (w prawej górnej części); otworzy się okno dialogowe Import szafki z bazy CAD Kuchnie do bieżącego projektu (Rys. 70), dzięki któremu formatki składowe wybranej szafki z bazy można przesłać na listę rozkroju; wyboru szafki dokonujemy z widocznej po lewej stronie listy szafek dostępnych w bazie; aby ułatwić sobie wyszukanie, można wpisać nazwę szafki (kod) w filtrze w lewym górnym rogu okna, a następnie kliknąć na przycisk Wyszukaj szafkę. 43

44 Rys. 70 okno dialogowe Import szafki z bazy CAD Kuchnie do bieżącego projektu Uwaga! W oknie Import szafki z bazy możliwy jest wybór tylko takiej szafki, która została już rozpisana na elementy składowe (formatki). po wskazaniu szafki wyświetli się lista jej formatek (Rys. 71); kolejnym krokiem jest wybranie przycisku Pobierz szafkę do rozkroju i potwierdzenie, czy nazwa szafki ma zostać dodana do nazw jej części składowych, czy nie; szafka zostaje dodana na listę rozkroju. Rys. 71 przykładowa lista formatek szafki 44

45 7.3. Pobieranie formatek z dowolnej szafki Edytora Szafek Użytkownika w programie CAD Kuchnie Istnieje możliwość pobrania formatek z dowolnej szafki z najdującej się w bazie danych programu CAD Kuchnie za pomocą Edytora Szafek. W tym celu podczas pracy z programem CAD Kuchnie należy wybrać ikonę Edytor Szafek, która otwiera okno wyboru edytora (Rys. 72) i wybrać opcję Edytor Szafek Użytkownika. Rys wybór edytora szafek użytkownika W oknie dialogowym Edytora szafek należy wskazać szafkę do edycji, a następnie z menu głównego wybrać pozycję Informacje i opcję Zestawienie elementów konstrukcyjnych (Rys. 73). Rys. 73 okno Edytor Szafek Użytkownika, generowanie zestawienia elementów konstrukcyjnych Otwiera się następujące okno dialogowe (Rys. 74); Rys okno dialogowe zestawienie elementów konstrukcyjnych 45

46 W oknie Zestawienia elementów konstrukcyjnych na dwóch listach (osobnych dla korpusu i frontów) rozpisane są elementy składowe edytowanej szafki, z podaniem wszystkich niezbędnych parametrów. Aby zapisać listę formatek do pliku, który będzie później dostępny do zaimportowania do programu CAD Rozkrój, należy kliknąć trzeci przycisk (Zapisz zestawienie do pliku CadRozkrój). Podowuje to otwarcie okna dialogowego Zapisywanie, w którym należy podać lokalizację, w której lista formatek danej szafki ma zostać zapisana (Rys. 75). Rys zapisywanie listy formatek edytowanej szafki Lista formatek szafki zapisuje się w formacie CXL, który można zaimportować do programu CAD Rozkrój. Importowanie listy formatek odbywa się za pomocą polecenia Import w zakładce Plik omówionej w rozdziale 3.2. (Rys. 76). Rys. 76 importowanie zestawiania elementów konstrukcyjnych szafki stworzonego przy użyciu Edytora Szafek Użytkownika 8. Tworzenie pliku tekstowego z listą formatek do importowania. Aby przygotować plik tekstowy z listą formatek i ich specyfikacją należy otworzyć dowolny edytor tekstów zapisujący pliki w formacie TXT (np. notatnik). Aby było możliwe zaimportowanie tworzonego pliku tekstowego do CAD Rozkrój, musi on spełniać określone poniżej wymogi. Każda wpisana przez użytkownika linia powinna zawierać dokładne dane dotyczące jednej formatki. Format wprowadzania danych przedstawia poniższy rysunek (Rys. 77). Poszczególne dane dotyczące formatki powinny być oddzielone od siebie za pomocą średnika. 46

47 Rys format wprowadzania danych o formatkach Dane należy wprowadzić w następującej kolejności : nazwa formatki długość szerokość ilość formatek struktura formatki (wzdłuż=h, wszerz=v) okleinowanie ( według wzoru G nazwa_okleiny; D nazwa_okleiny; P nazwa_okleiny; L nazwa_okleiny; gdzie G, D, P i L oznaczają krawędzie formatki, odpowiednio: górną, dolną, prawą i lewą) Tak przygotowany plik może zostać zaimportowany do programu CAD Rozkrój przy użyciu funkcji Import, dostępnej w menu Plik (Rys. 78). Rys. 77 import plików tekstowych 47
