1 BuildDesk Energy Certificate Przygotowanie projektowanej charakterystyki energetycznej (PCHE) i świadectwa charakterystyki energetycznej (SCHE) z wykorzystaniem szablonów projektów typowych. Instrukcja przygotowania projektowanej charakterystyki energetycznej dla projektu bez zmian względem projektu gotowego na etapie adaptacji. Aktualizacja 6 listopada 2013 energetyczne i świadectwa charakterystyki energetycznej strona 1

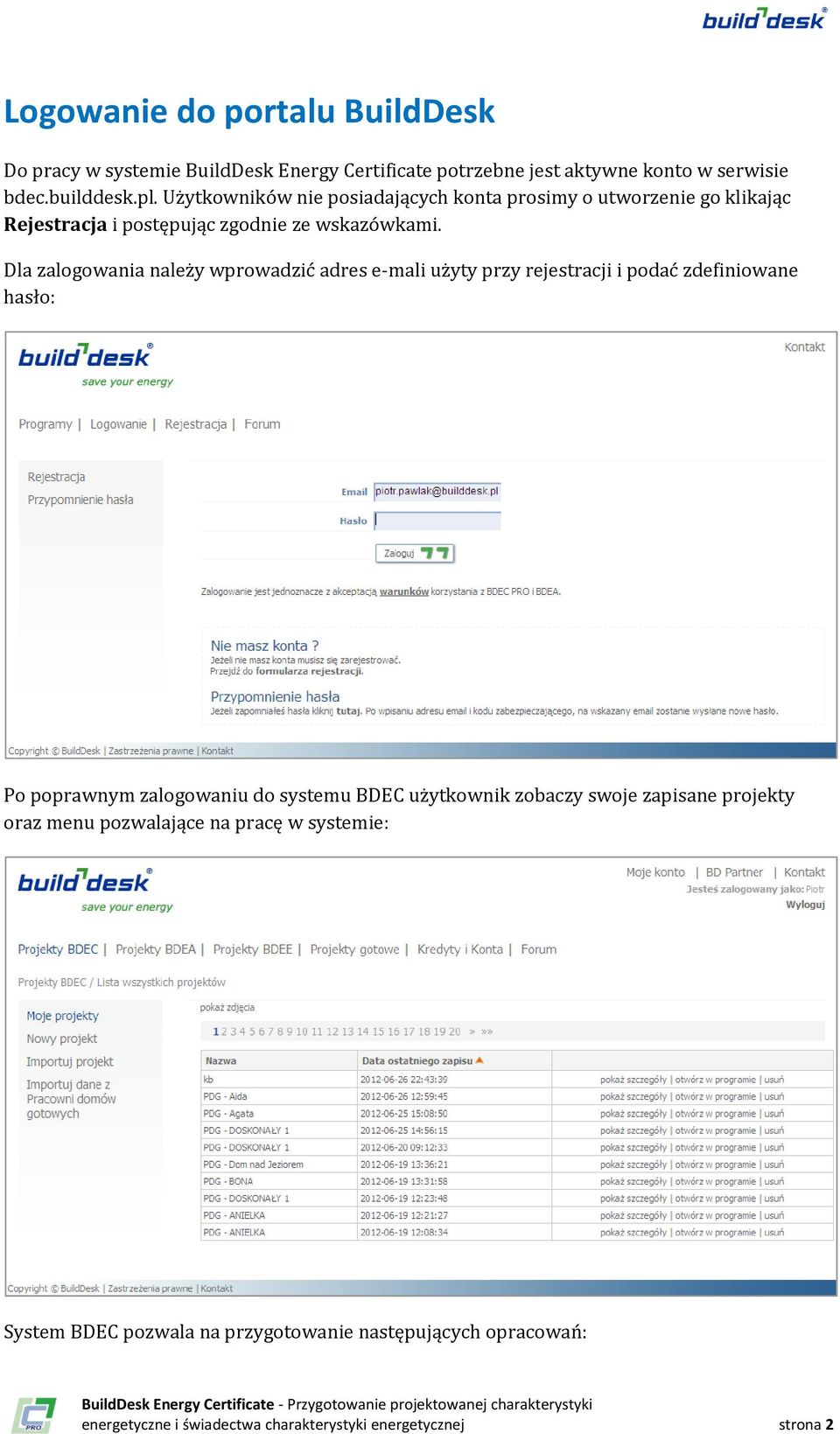

2 Logowanie do portalu BuildDesk Do pracy w systemie BuildDesk Energy Certificate potrzebne jest aktywne konto w serwisie bdec.builddesk.pl. Użytkowników nie posiadających konta prosimy o utworzenie go klikając Rejestracja i postępując zgodnie ze wskazówkami. Dla zalogowania należy wprowadzić adres e-mali użyty przy rejestracji i podać zdefiniowane hasło: Po poprawnym zalogowaniu do systemu BDEC użytkownik zobaczy swoje zapisane projekty oraz menu pozwalające na pracę w systemie: System BDEC pozwala na przygotowanie następujących opracowań: energetyczne i świadectwa charakterystyki energetycznej strona 2

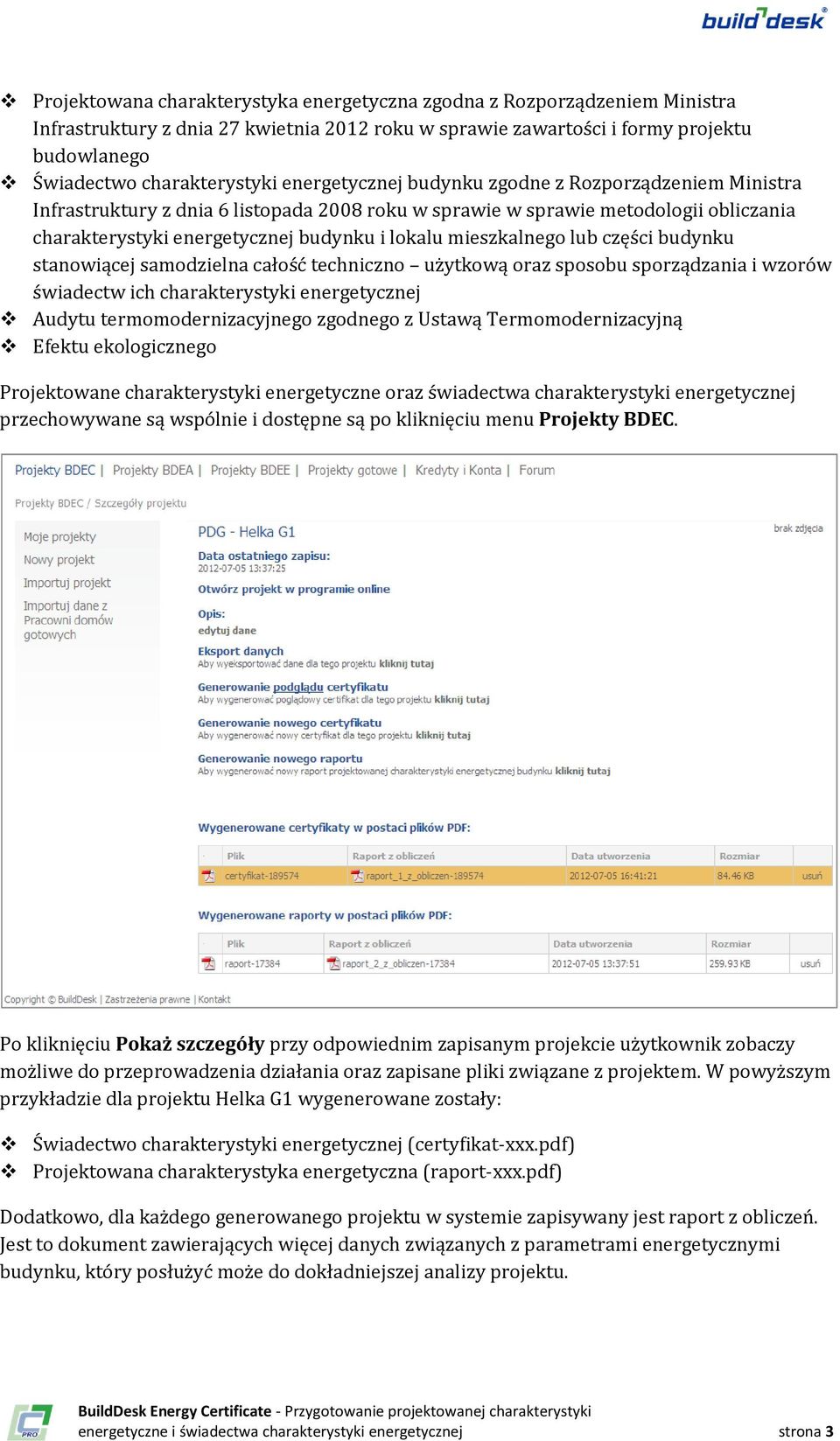

3 Projektowana charakterystyka energetyczna zgodna z Rozporządzeniem Ministra Infrastruktury z dnia 27 kwietnia 2012 roku w sprawie zawartości i formy projektu budowlanego Świadectwo charakterystyki energetycznej budynku zgodne z Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008 roku w sprawie w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielna całość techniczno użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej Audytu termomodernizacyjnego zgodnego z Ustawą Termomodernizacyjną Efektu ekologicznego Projektowane charakterystyki energetyczne oraz świadectwa charakterystyki energetycznej przechowywane są wspólnie i dostępne są po kliknięciu menu Projekty BDEC. Po kliknięciu Pokaż szczegóły przy odpowiednim zapisanym projekcie użytkownik zobaczy możliwe do przeprowadzenia działania oraz zapisane pliki związane z projektem. W powyższym przykładzie dla projektu Helka G1 wygenerowane zostały: Świadectwo charakterystyki energetycznej (certyfikat-xxx.pdf) Projektowana charakterystyka energetyczna (raport-xxx.pdf) Dodatkowo, dla każdego generowanego projektu w systemie zapisywany jest raport z obliczeń. Jest to dokument zawierających więcej danych związanych z parametrami energetycznymi budynku, który posłużyć może do dokładniejszej analizy projektu. energetyczne i świadectwa charakterystyki energetycznej strona 3

4 Szablony projektów typowych W systemie BuildDesk Energy Certificate (BDEC) znajdują się przygotowane szablony projektów typowych współpracujących z BuildDesk pracowni projektowych. Szablon projektu to zakodowany w formacie.bdec projekt domu tak, jak został przygotowany przez pracownię autorską w wersji oryginalnej. Szablon zawiera kompletną geometrię budynku, budowę przegród budowlanych, parametry stolarki, zaprojektowanego systemu ogrzewania i przygotowania ciepłej wody użytkowej. Szablon jest zlokalizowany standardowo w miejscu określonym adresem pracowni autorskiej i zorientowany w kierunku zalecanym w projekcie oryginalnym. Szablony dostępne są na portalu bedc.builddesk.pl w zakładce projekty typowe lub w lewym menu jako Importuj dane z pracowni domów gotowych. Po wybraniu pojawia się lista pracowni współpracujących z BuildDesk i udostępniających poprzez serwis bdec.builddesk.pl szablony swoich projektów. Aby odszukać konkretny projekt należy wybrać właściwą pracownię z listy. Dla przykładu po wybraniu Studio Atrium otwiera się lista przygotowanych szablonów projektów z pracowni Studio Atrium: energetyczne i świadectwa charakterystyki energetycznej strona 4

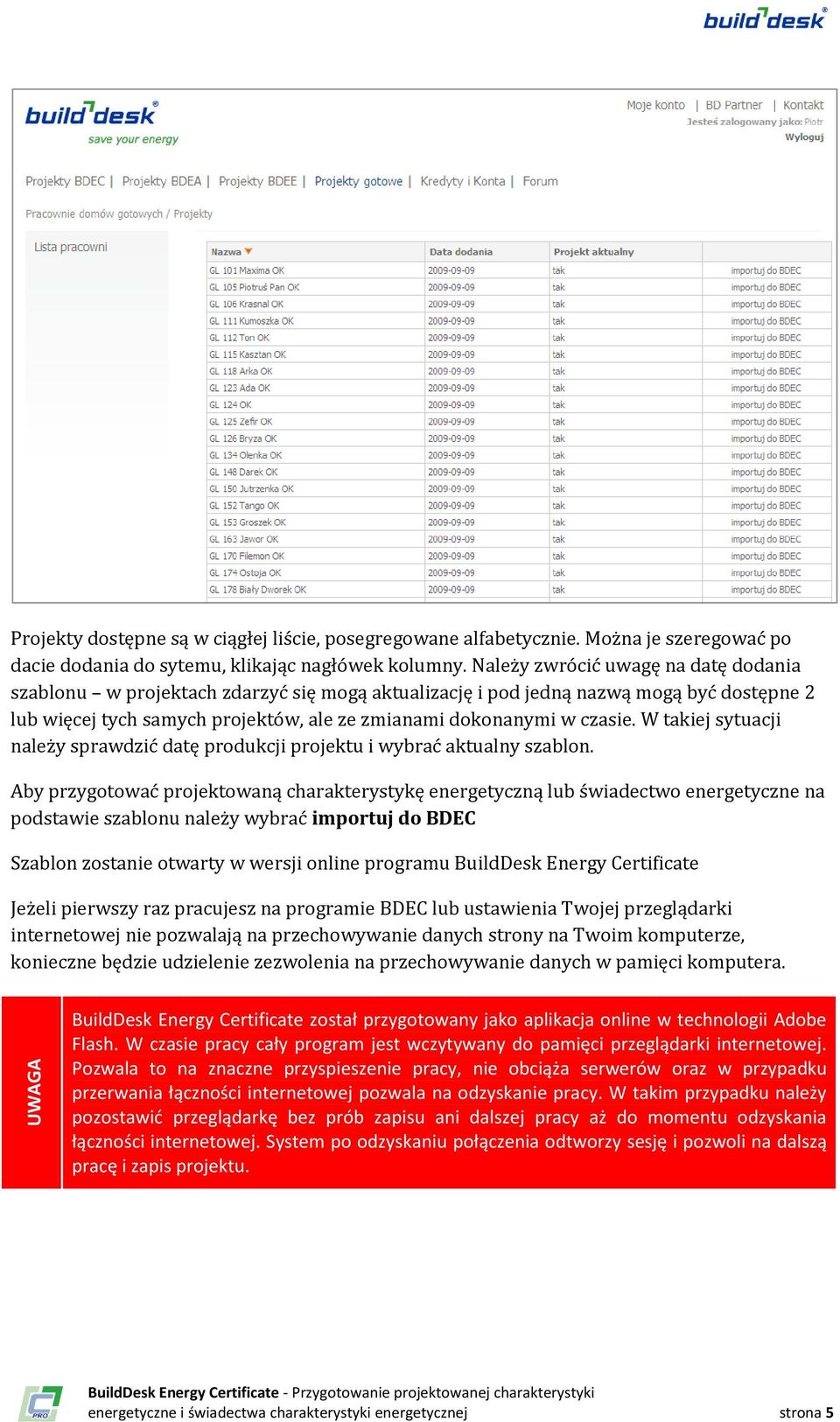

5 UWAGA Projekty dostępne są w ciągłej liście, posegregowane alfabetycznie. Można je szeregować po dacie dodania do sytemu, klikając nagłówek kolumny. Należy zwrócić uwagę na datę dodania szablonu w projektach zdarzyć się mogą aktualizację i pod jedną nazwą mogą być dostępne 2 lub więcej tych samych projektów, ale ze zmianami dokonanymi w czasie. W takiej sytuacji należy sprawdzić datę produkcji projektu i wybrać aktualny szablon. Aby przygotować projektowaną charakterystykę energetyczną lub świadectwo energetyczne na podstawie szablonu należy wybrać importuj do BDEC Szablon zostanie otwarty w wersji online programu BuildDesk Energy Certificate Jeżeli pierwszy raz pracujesz na programie BDEC lub ustawienia Twojej przeglądarki internetowej nie pozwalają na przechowywanie danych strony na Twoim komputerze, konieczne będzie udzielenie zezwolenia na przechowywanie danych w pamięci komputera. BuildDesk Energy Certificate został przygotowany jako aplikacja online w technologii Adobe Flash. W czasie pracy cały program jest wczytywany do pamięci przeglądarki internetowej. Pozwala to na znaczne przyspieszenie pracy, nie obciąża serwerów oraz w przypadku przerwania łączności internetowej pozwala na odzyskanie pracy. W takim przypadku należy pozostawić przeglądarkę bez prób zapisu ani dalszej pracy aż do momentu odzyskania łączności internetowej. System po odzyskaniu połączenia odtworzy sesję i pozwoli na dalszą pracę i zapis projektu. energetyczne i świadectwa charakterystyki energetycznej strona 5

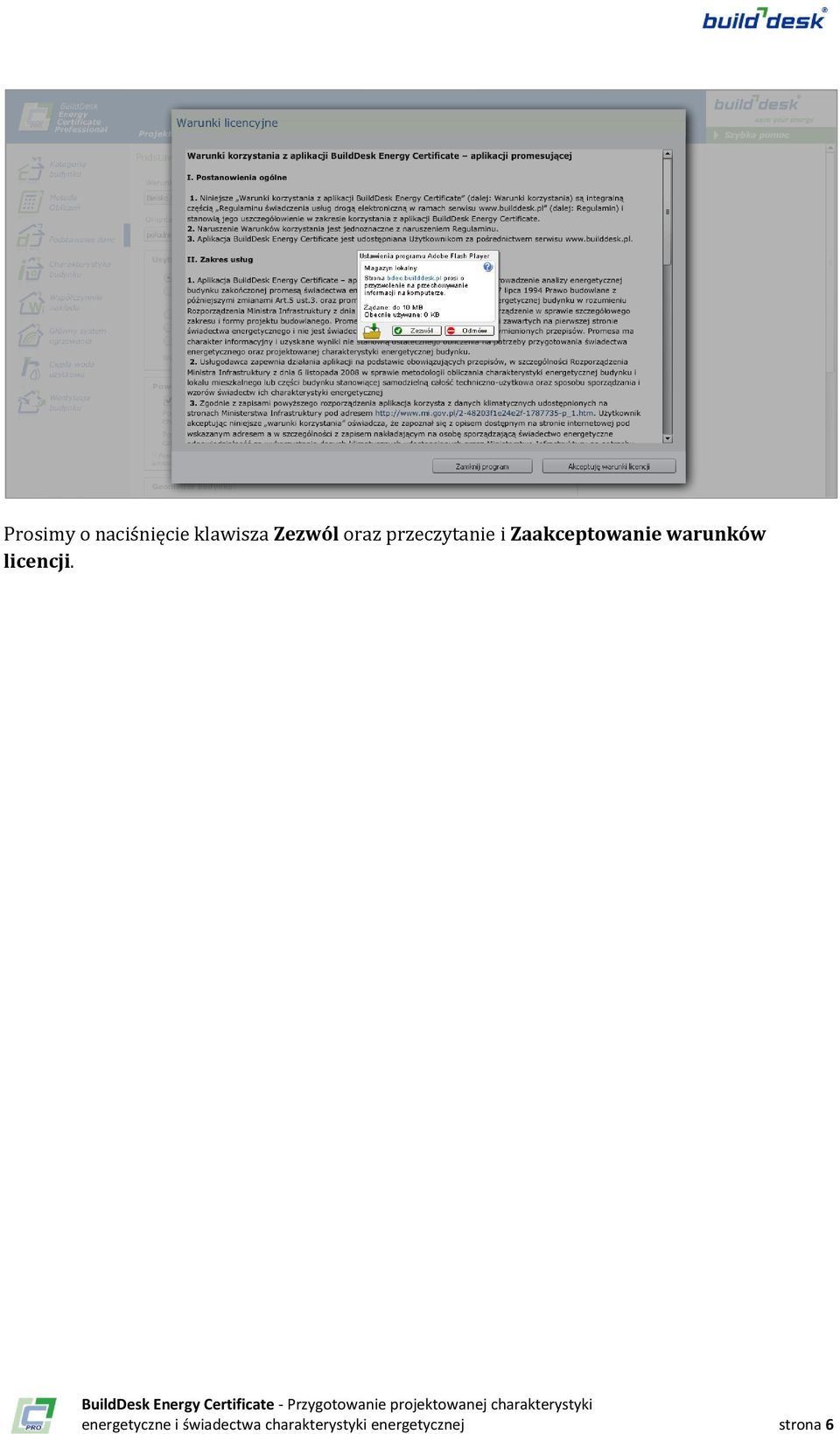

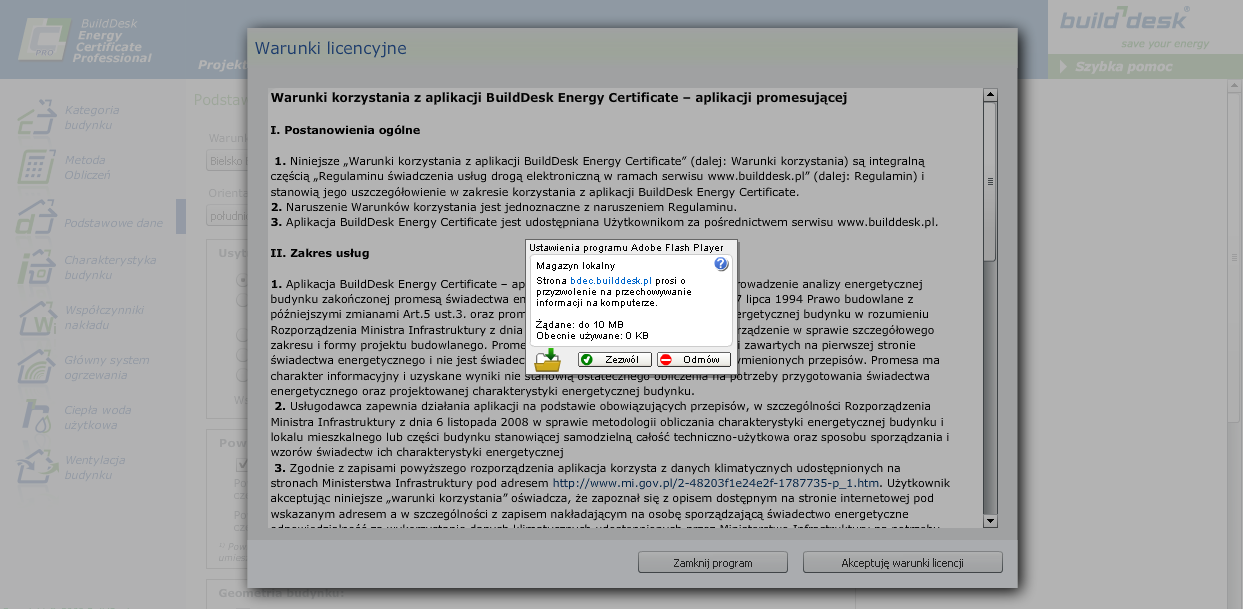

6 Prosimy o naciśnięcie klawisza Zezwól oraz przeczytanie i Zaakceptowanie warunków licencji. energetyczne i świadectwa charakterystyki energetycznej strona 6

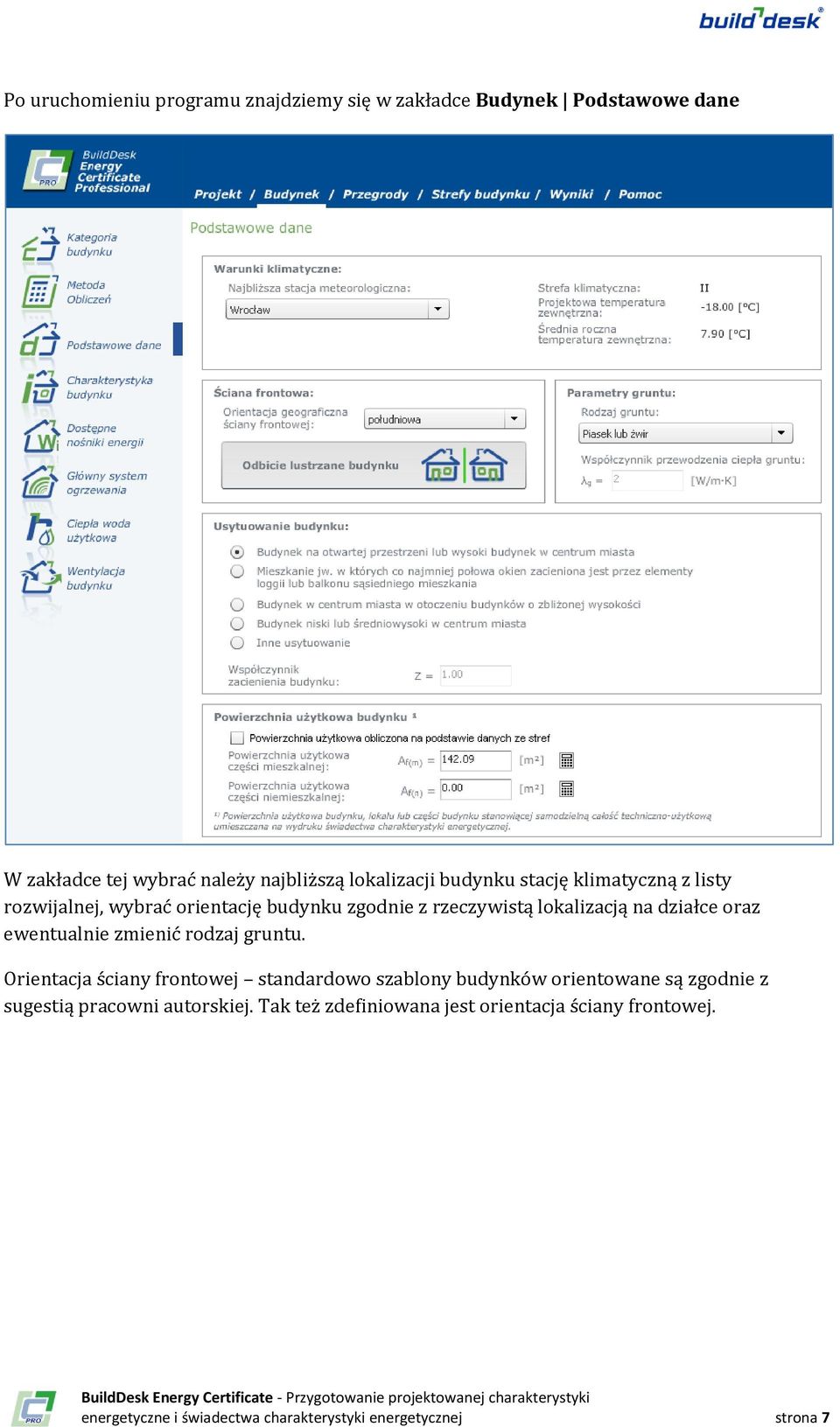

7 Po uruchomieniu programu znajdziemy się w zakładce Budynek Podstawowe dane W zakładce tej wybrać należy najbliższą lokalizacji budynku stację klimatyczną z listy rozwijalnej, wybrać orientację budynku zgodnie z rzeczywistą lokalizacją na działce oraz ewentualnie zmienić rodzaj gruntu. Orientacja ściany frontowej standardowo szablony budynków orientowane są zgodnie z sugestią pracowni autorskiej. Tak też zdefiniowana jest orientacja ściany frontowej. energetyczne i świadectwa charakterystyki energetycznej strona 7

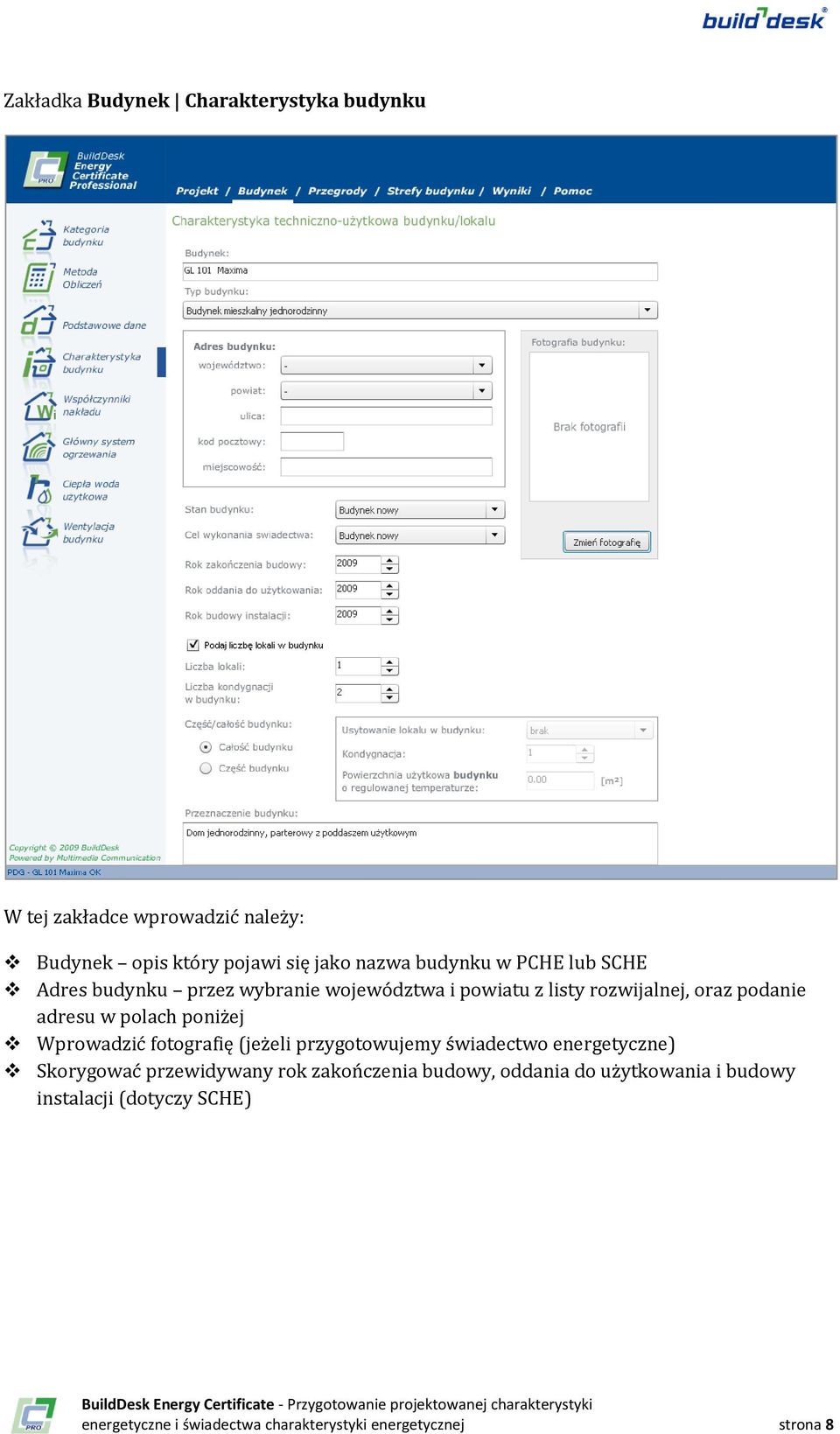

8 Zakładka Budynek Charakterystyka budynku W tej zakładce wprowadzić należy: Budynek opis który pojawi się jako nazwa budynku w PCHE lub SCHE Adres budynku przez wybranie województwa i powiatu z listy rozwijalnej, oraz podanie adresu w polach poniżej Wprowadzić fotografię (jeżeli przygotowujemy świadectwo energetyczne) Skorygować przewidywany rok zakończenia budowy, oddania do użytkowania i budowy instalacji (dotyczy SCHE) energetyczne i świadectwa charakterystyki energetycznej strona 8

9 UWAGA Zakładka Budynek Dostępne nośniki energii W tej zakładce deklarujemy dostępne w danej lokalizacji nośniki energii. Domyślnie wszystkie nośniki energii są niedostępne. Kliknięcie kolumnie nośnik dostępny przełącza zmienia status. W zależności od wybranych dostępnych nośników energii, będą one dostępne w chwili wybierania źródeł energii dla podstawowego i alternatywnego systemu ogrzewania i przygotowania CWU. Jeżeli pracujemy na istniejącym szablonie projektu, w którym nie zdefiniowano systemu alternatywnego, system zaprojektowany jest kopiowany automatycznie jako alternatywny i wyniki są identyczne dla obu systemów. Wiele szablonów projektów gotowych zostało przygotowanych przed wprowadzeniem przepisu nakazującego wprowadzenie alternatywnego systemu co i cwu. W takiej sytuacji przy próbie podejrzenia zakładki Wyniki pojawi się infromacja: Należy w zakładce Budynek Dostępne nośniki energii włączyć nośniki wykorzystywane przez system zaprojektowany. energetyczne i świadectwa charakterystyki energetycznej strona 9

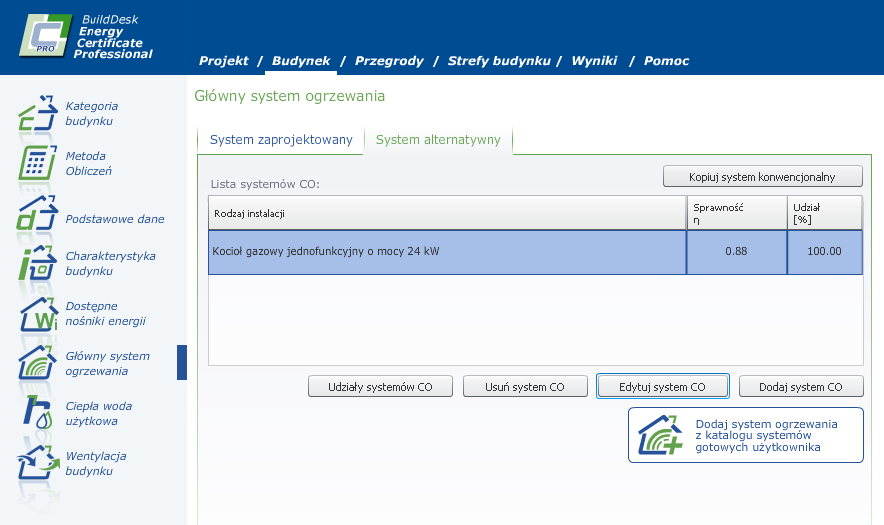

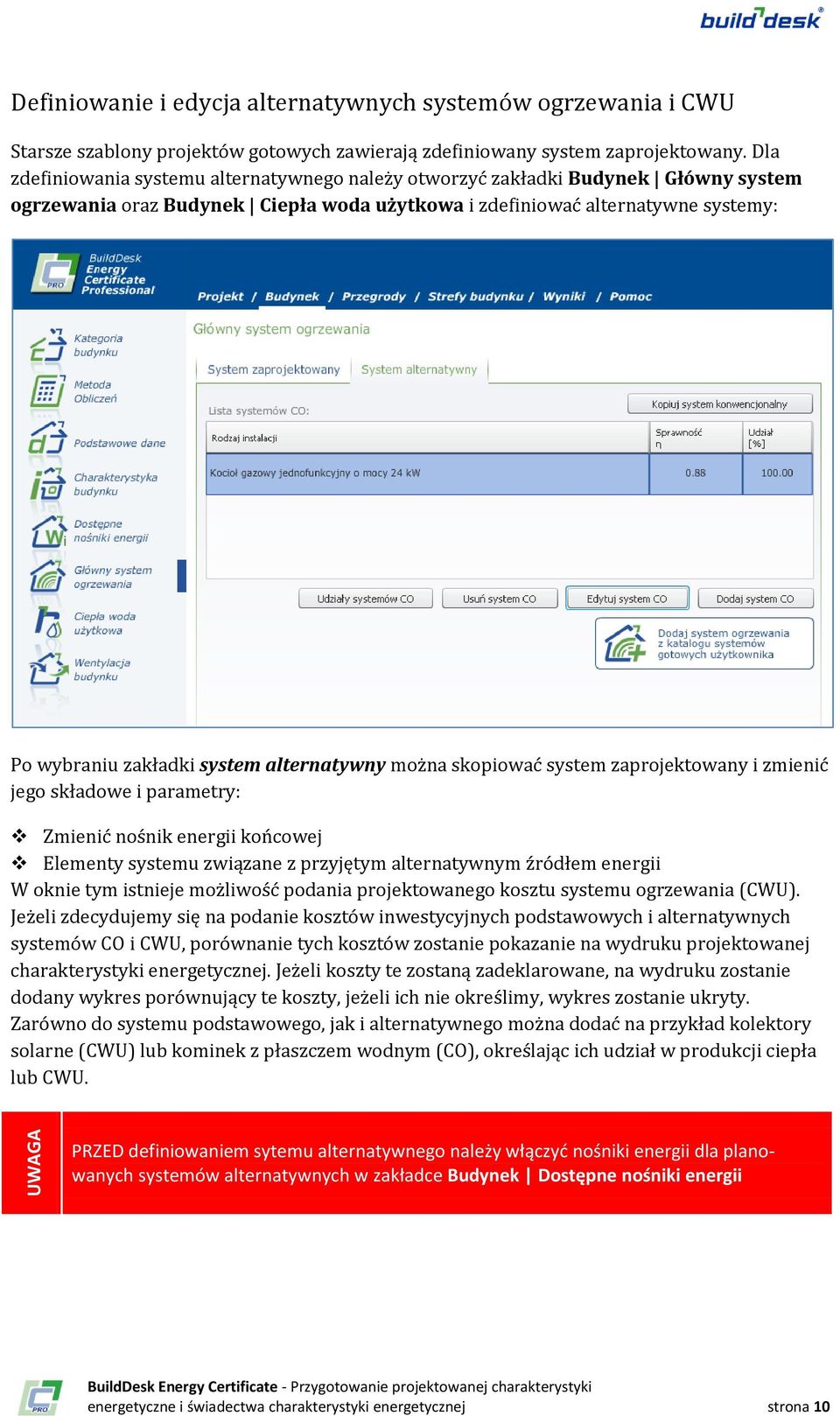

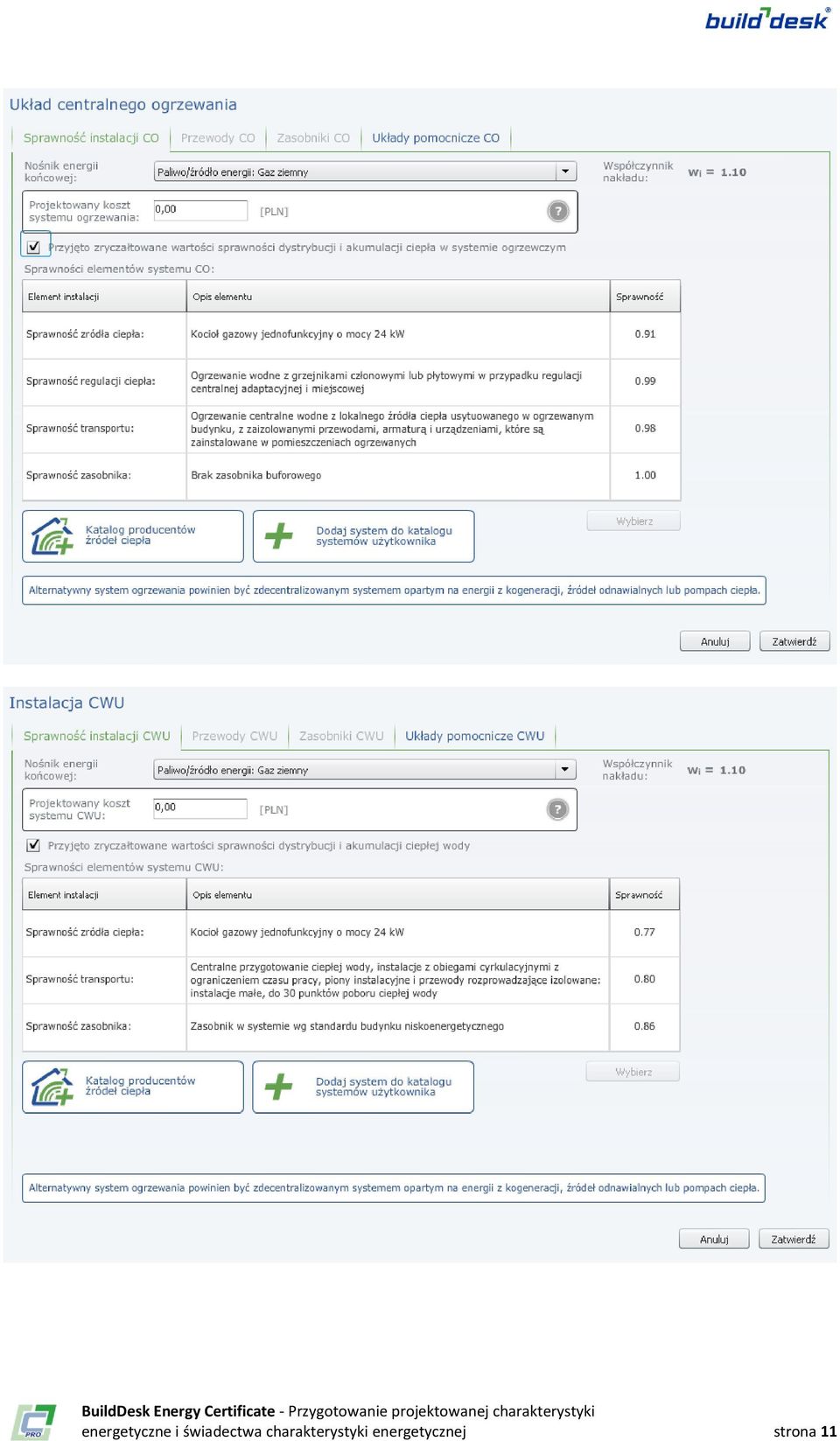

10 UWAGA Definiowanie i edycja alternatywnych systemów ogrzewania i CWU Starsze szablony projektów gotowych zawierają zdefiniowany system zaprojektowany. Dla zdefiniowania systemu alternatywnego należy otworzyć zakładki Budynek Główny system ogrzewania oraz Budynek Ciepła woda użytkowa i zdefiniować alternatywne systemy: Po wybraniu zakładki system alternatywny można skopiować system zaprojektowany i zmienić jego składowe i parametry: Zmienić nośnik energii końcowej Elementy systemu związane z przyjętym alternatywnym źródłem energii W oknie tym istnieje możliwość podania projektowanego kosztu systemu ogrzewania (CWU). Jeżeli zdecydujemy się na podanie kosztów inwestycyjnych podstawowych i alternatywnych systemów CO i CWU, porównanie tych kosztów zostanie pokazanie na wydruku projektowanej charakterystyki energetycznej. Jeżeli koszty te zostaną zadeklarowane, na wydruku zostanie dodany wykres porównujący te koszty, jeżeli ich nie określimy, wykres zostanie ukryty. Zarówno do systemu podstawowego, jak i alternatywnego można dodać na przykład kolektory solarne (CWU) lub kominek z płaszczem wodnym (CO), określając ich udział w produkcji ciepła lub CWU. PRZED definiowaniem sytemu alternatywnego należy włączyć nośniki energii dla planowanych systemów alternatywnych w zakładce Budynek Dostępne nośniki energii energetyczne i świadectwa charakterystyki energetycznej strona 10

11 energetyczne i świadectwa charakterystyki energetycznej strona 11

12 Po kliknięciu na zakładkę Wyniki pokazane zostaną podstawowe parametry energetyczne budynku, obliczone dla podstawowego i alternatywnego systemu CO i CWU: W tej zakładce możemy wygenerować Podgląd świadectwa charakterystyki energetycznej pozwalający na ocenę ostatecznego dokumentu, z wymaskowanymi polami wartości parametrów energetycznych Świadectwo charakterystyki energetycznej zgodne z obowiązującym wzorem, generacja płatna Projektowaną charakterystykę energetyczną generacja płatna Wyeksportować projekt do program BuildDesk Efekt Ekologiczny w celu przygotowania opracowania wymaganego w projektach termomodernizacyjnych finansowanych z funduszy strukturalnych UE. W zakładce Możemy porównać parametry podstawowego i alternatywnego sytemu Co i CWU: energetyczne i świadectwa charakterystyki energetycznej strona 12

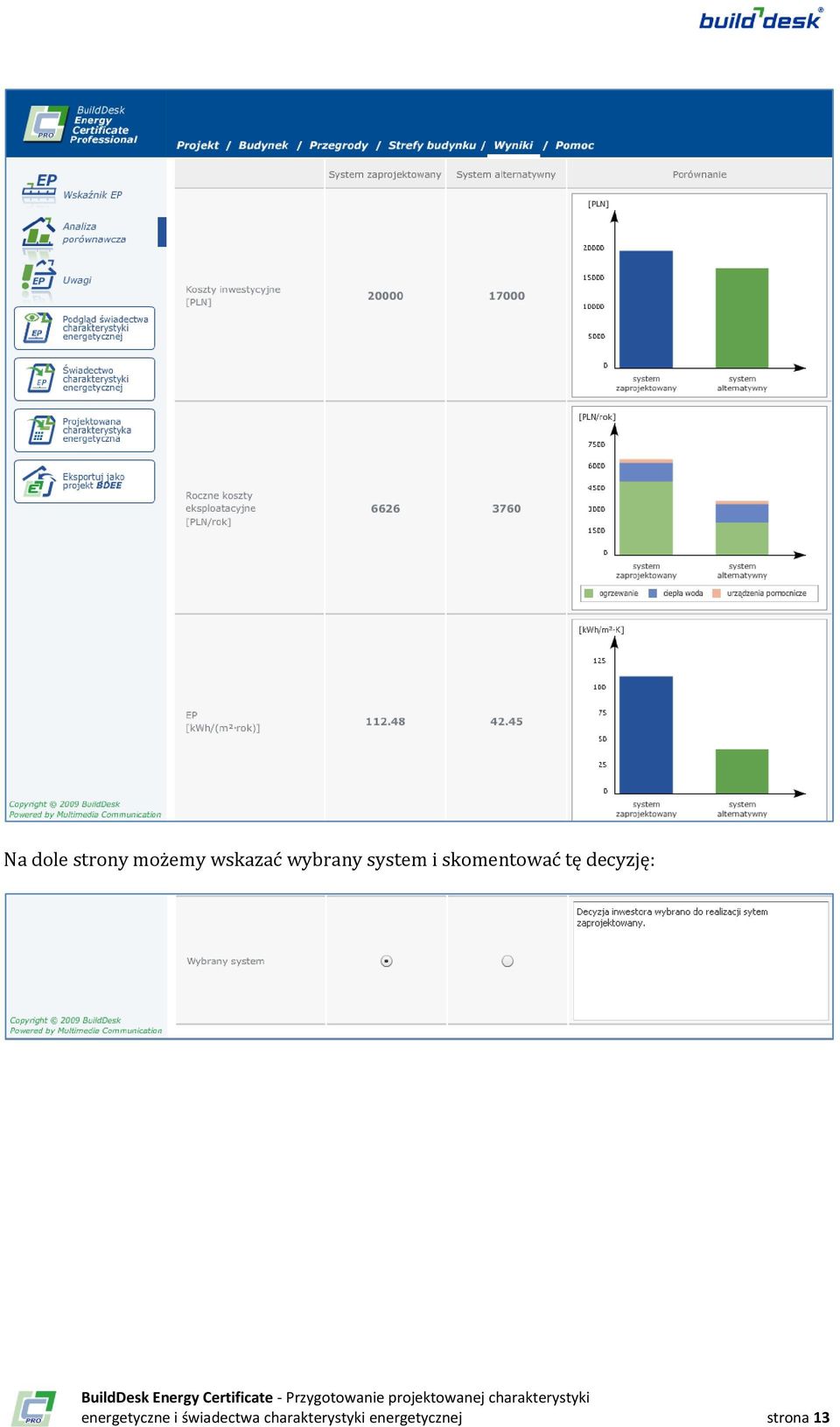

13 Na dole strony możemy wskazać wybrany system i skomentować tę decyzję: energetyczne i świadectwa charakterystyki energetycznej strona 13

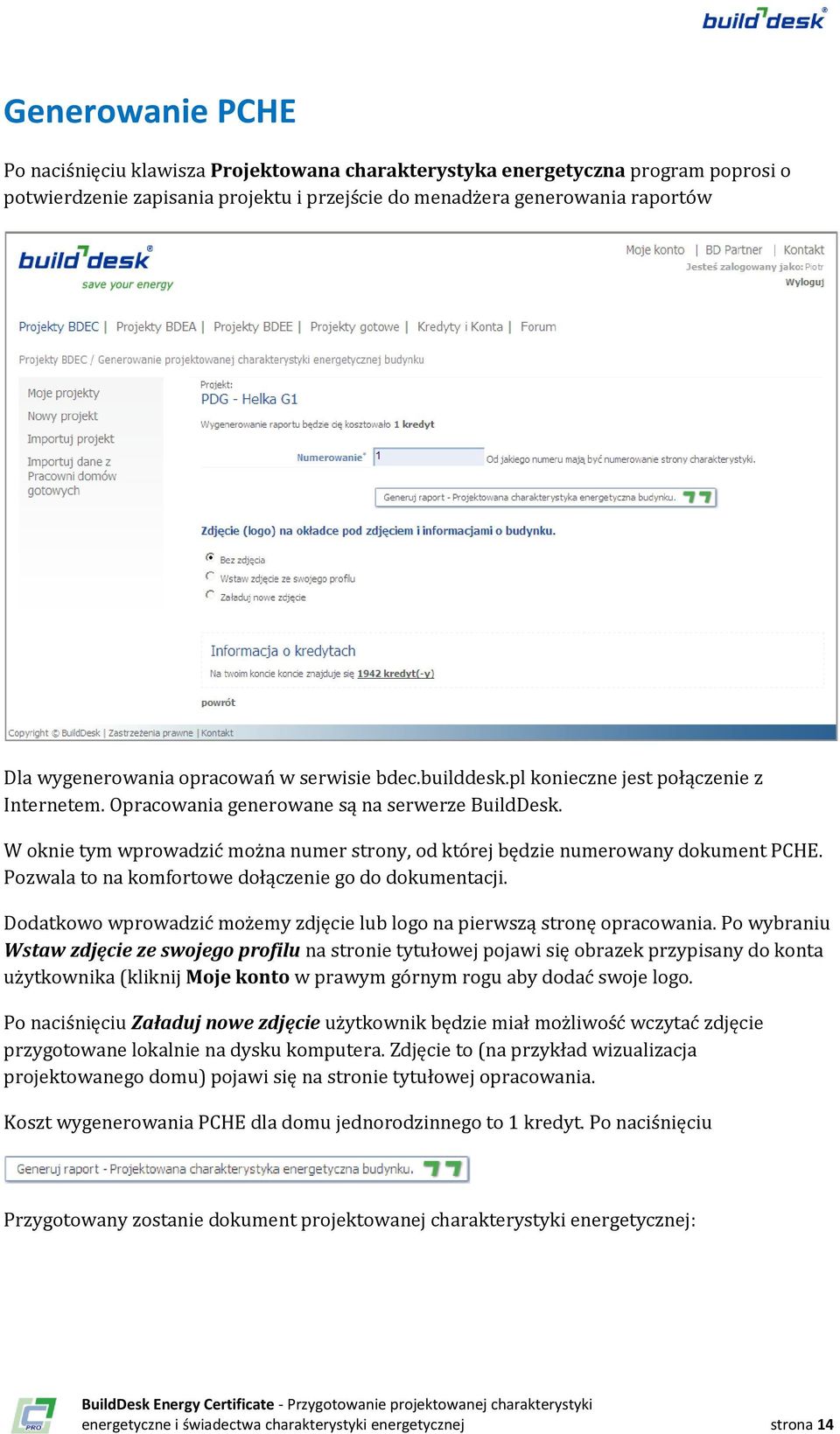

14 Generowanie PCHE Po naciśnięciu klawisza Projektowana charakterystyka energetyczna program poprosi o potwierdzenie zapisania projektu i przejście do menadżera generowania raportów Dla wygenerowania opracowań w serwisie bdec.builddesk.pl konieczne jest połączenie z Internetem. Opracowania generowane są na serwerze BuildDesk. W oknie tym wprowadzić można numer strony, od której będzie numerowany dokument PCHE. Pozwala to na komfortowe dołączenie go do dokumentacji. Dodatkowo wprowadzić możemy zdjęcie lub logo na pierwszą stronę opracowania. Po wybraniu Wstaw zdjęcie ze swojego profilu na stronie tytułowej pojawi się obrazek przypisany do konta użytkownika (kliknij Moje konto w prawym górnym rogu aby dodać swoje logo. Po naciśnięciu Załaduj nowe zdjęcie użytkownik będzie miał możliwość wczytać zdjęcie przygotowane lokalnie na dysku komputera. Zdjęcie to (na przykład wizualizacja projektowanego domu) pojawi się na stronie tytułowej opracowania. Koszt wygenerowania PCHE dla domu jednorodzinnego to 1 kredyt. Po naciśnięciu Przygotowany zostanie dokument projektowanej charakterystyki energetycznej: energetyczne i świadectwa charakterystyki energetycznej strona 14

15 UWAGA Po kliknięciu na raport możemy go otworzyć lub zapisać na dysku. Raporty generowane są w formacie Adobe pdf. Do ich otwarcia należy zainstalować Adobe Reader 8.0 lub późniejszy - W pewnych konfiguracjach komputera mogą wystąpić problemy z wyświetlaniem i drukowaniem tekstu w przygotowanych dokumentach w formacie.pdf. Problem ten występuję tylko z polską wersją Adobe Reader. W przypadku jego wystąpienia prosimy o pobranie wersji angielskiej gdzie dokumenty są interpretowane prawidłowo energetyczne i świadectwa charakterystyki energetycznej strona 15

16 Kredyty i płatność za opracowania Przygotowanie opracowań w serwisie BuildDesk Energy Certificate jest płatne. Do przygotowania płatnego opracowania użytkownik musi posiadać na swoim koncie wystarczającą ilość kredytów umownych jednostek płatniczych, lub posiadać wykupione konto Pro. Kredyty i konta zakupić można po kliknięciu zakładki Kredyty i konta w portalu bdec.builddesk.pl Aby zakupić pakiet kredytów należy wybrać Kup kredyty z lewego menu: energetyczne i świadectwa charakterystyki energetycznej strona 16

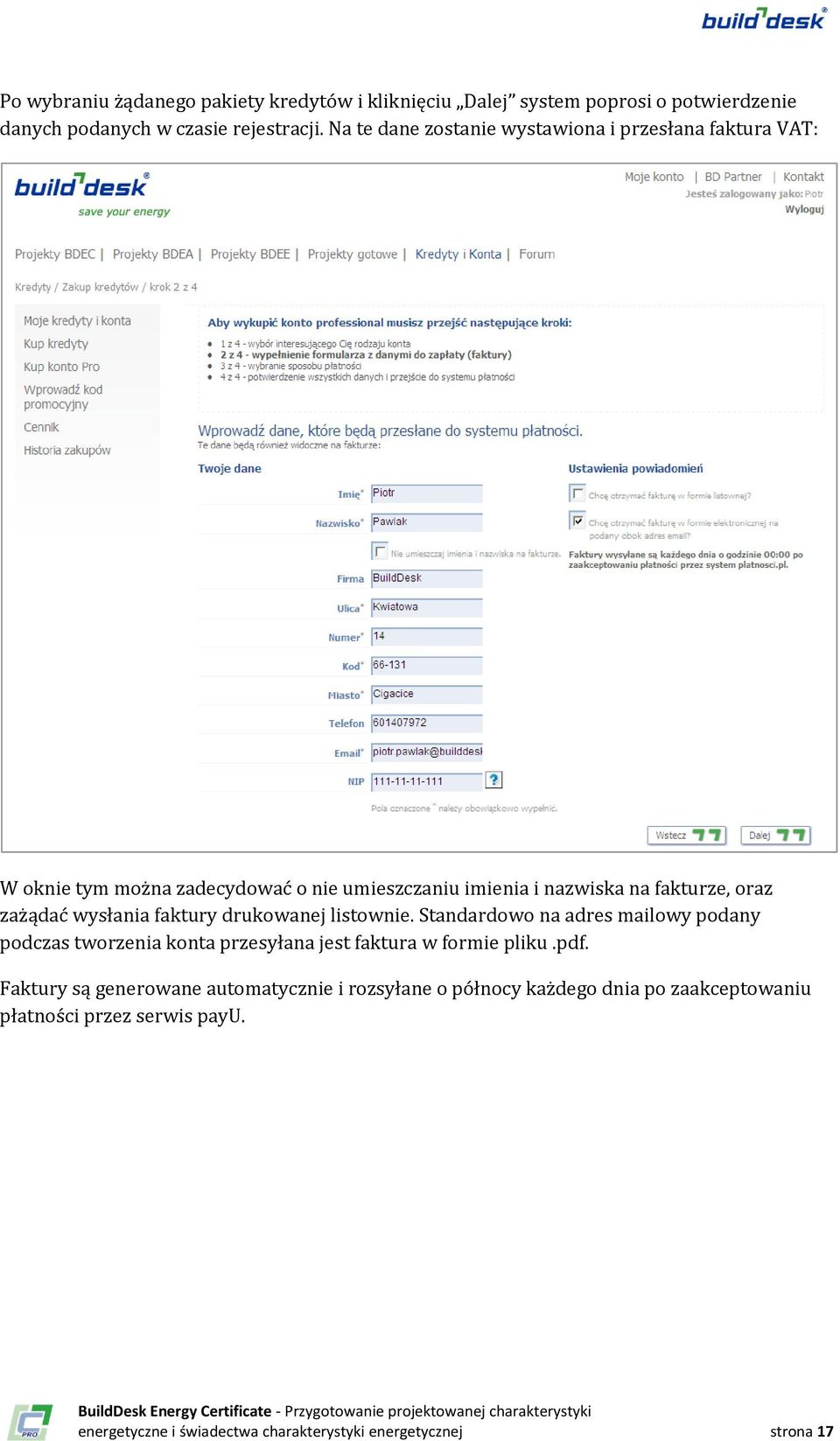

17 Po wybraniu żądanego pakiety kredytów i kliknięciu Dalej system poprosi o potwierdzenie danych podanych w czasie rejestracji. Na te dane zostanie wystawiona i przesłana faktura VAT: W oknie tym można zadecydować o nie umieszczaniu imienia i nazwiska na fakturze, oraz zażądać wysłania faktury drukowanej listownie. Standardowo na adres mailowy podany podczas tworzenia konta przesyłana jest faktura w formie pliku.pdf. Faktury są generowane automatycznie i rozsyłane o północy każdego dnia po zaakceptowaniu płatności przez serwis payu. energetyczne i świadectwa charakterystyki energetycznej strona 17

18 Po kliknięciu Dalej system poprosi o wybór formy płatności: Użytkownik ma możliwość wyboru szybkiego przelewu internetowego z większości banków oferujących usługi online, płatność kartą kredytową oraz wydruk tradycyjnego przelewy bankowego. Płatność kartą kredytową jest autoryzowana w ciągu kilku minut, przelew elektroniczny maksymalnie w ciągu 24 godzin. Płatność tradycyjnym przelewem może wiązać się z kilkudniowym opóźnieniem. energetyczne i świadectwa charakterystyki energetycznej strona 18

19 Po wybraniu formy płatności system poprosi raz jeszcze o ostateczne potwierdzeni chęci zakupu: W tym momencie, po wybraniu Zapłać użytkownik zostanie przeniesiony przez serwis płatniczy payu do swojego banku internetowego, na stronę weryfikacji płatności kartą kredytową lub wydrukuje blankiet przelewu pocztowego. W podobny sposób wybierając kup konto Pro można zakupić konto professional czasowy dostęp do serwisu z parametrami zależnymi od potrzeb. Szczegóły pakietów kredytowych oraz kont Pro umieszczone są po adresem: energetyczne i świadectwa charakterystyki energetycznej strona 19
