SPIRA-TROL LE / LL / LF Zawory regulacyjne DN15-100, PN16

Transkrypt

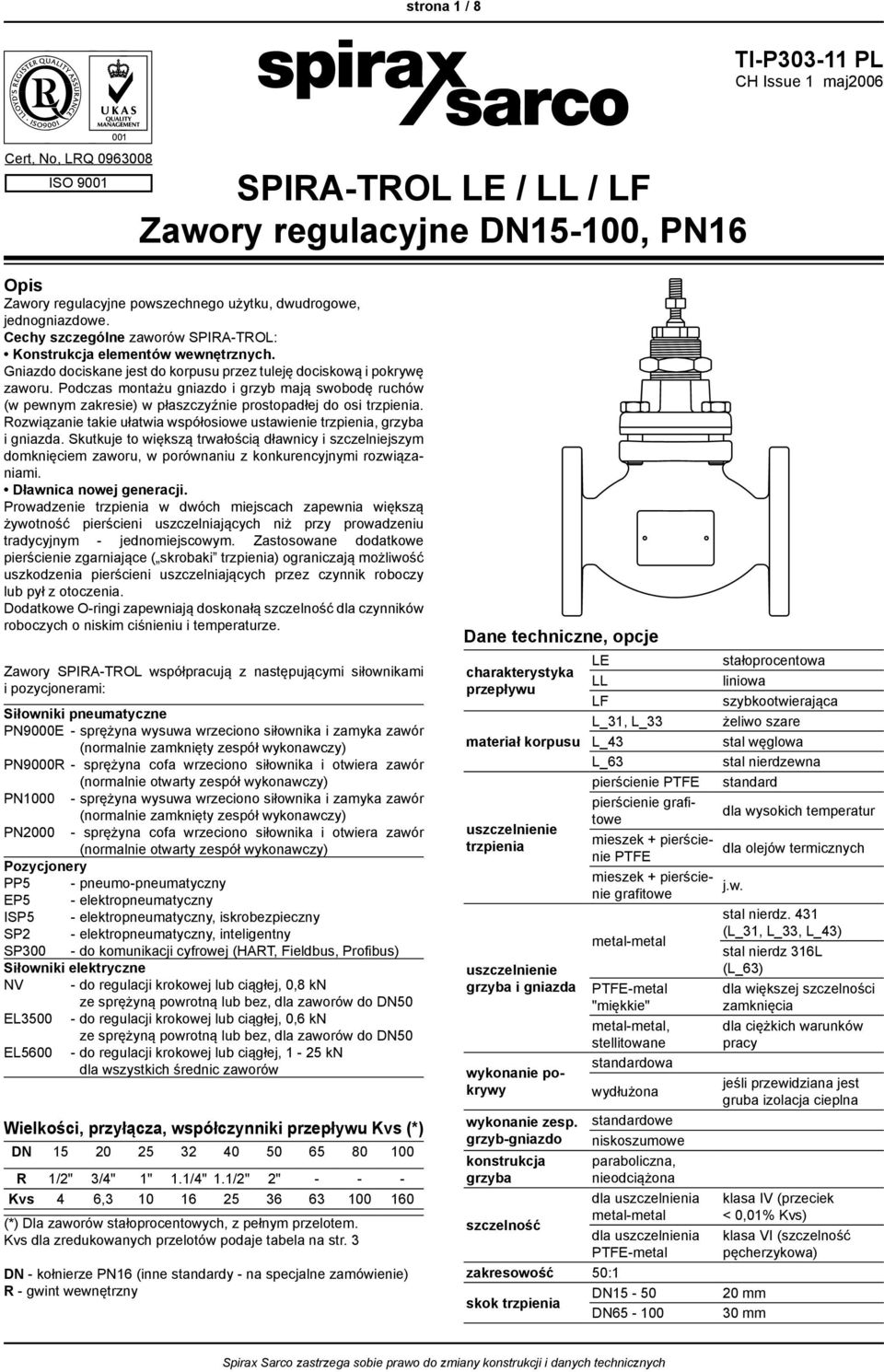

1 strona 1 / 8 Cert, No, LRQ ISO 9001 SPIRA-TROL L / LL / LF Zawory regulacyjne DN15-100, PN16 Opis Zawory regulacyjne powszechnego użytku, dwudrogowe, jednogniazdowe. Cechy szczególne zaworów SPIRA-TROL: Konstrukcja elementów wewnętrznych. Gniazdo dociskane jest do korpusu przez tuleję dociskową i pokrywę zaworu. Podczas montażu gniazdo i grzyb mają swobodę ruchów (w pewnym zakresie) w płaszczyźnie prostopadłej do osi trzpienia. Rozwiązanie takie ułatwia współosiowe ustawienie trzpienia, grzyba i gniazda. Skutkuje to większą trwałością dławnicy i szczelniejszym domknięciem zaworu, w porównaniu z konkurencyjnymi rozwiązaniami. Dławnica nowej generacji. Prowadzenie trzpienia w dwóch miejscach zapewnia większą żywotność pierścieni uszczelniających niż przy prowadzeniu tradycyjnym - jednomiejscowym. Zastosowane dodatkowe pierścienie zgarniające ( skrobaki trzpienia) ograniczają możliwość uszkodzenia pierścieni uszczelniających przez czynnik roboczy lub pył z otoczenia. Dodatkowe O-ringi zapewniają doskonałą szczelność dla czynników roboczych o niskim ciśnieniu i temperaturze. Zawory SPIRA-TROL współpracują z następującymi siłownikami i pozycjonerami: Siłowniki pneumatyczne PN sprężyna wysuwa wrzeciono siłownika i zamyka zawór (normalnie zamknięty zespół wykonawczy) PN9000R - sprężyna cofa wrzeciono siłownika i otwiera zawór (normalnie otwarty zespół wykonawczy) PN sprężyna wysuwa wrzeciono siłownika i zamyka zawór (normalnie zamknięty zespół wykonawczy) PN sprężyna cofa wrzeciono siłownika i otwiera zawór (normalnie otwarty zespół wykonawczy) Pozycjonery PP5 - pneumo-pneumatyczny P5 - elektropneumatyczny ISP5 - elektropneumatyczny, iskrobezpieczny SP2 - elektropneumatyczny, inteligentny SP300 - do komunikacji cyfrowej (HART, Fieldbus, Profibus) Siłowniki elektryczne NV - do regulacji krokowej lub ciągłej, 0,8 kn ze sprężyną powrotną lub bez, dla zaworów do DN50 L do regulacji krokowej lub ciągłej, 0,6 kn ze sprężyną powrotną lub bez, dla zaworów do DN50 L do regulacji krokowej lub ciągłej, 1-25 kn dla wszystkich średnic zaworów Wielkości, przyłącza, współczynniki przepływu Kvs (*) DN R 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" Kvs 4 6, (*) Dla zaworów stałoprocentowych, z pełnym przelotem. Kvs dla zredukowanych przelotów podaje tabela na str. 3 DN - kołnierze PN16 (inne standardy - na specjalne zamówienie) R - gwint wewnętrzny Dane techniczne, opcje L charakterystyka LL przepływu LF L_31, L_33 materiał korpusu L_43 L_63 pierścienie PTF uszczelnienie trzpienia uszczelnienie grzyba i gniazda wykonanie pokrywy wykonanie zesp. grzyb-gniazdo konstrukcja grzyba szczelność pierścienie grafitowe mieszek + pierścienie PTF mieszek + pierścienie grafitowe metal-metal PTF-metal "miękkie" metal-metal, stellitowane standardowa wydłużona standardowe niskoszumowe paraboliczna, nieodciążona dla uszczelnienia metal-metal dla uszczelnienia PTF-metal zakresowość 50:1 skok trzpienia DN15-50 DN stałoprocentowa liniowa szybkootwierająca żeliwo szare stal węglowa stal nierdzewna standard dla wysokich temperatur dla olejów termicznych j.w. stal nierdz. 431 (L_31, L_33, L_43) stal nierdz 316L (L_63) dla większej szczelności zamknięcia dla ciężkich warunków pracy jeśli przewidziana jest gruba izolacja cieplna klasa IV (przeciek < 0,01% Kvs) klasa VI (szczelność pęcherzykowa) 20 mm 30 mm Spirax Sarco zastrzega sobie prawo do zmiany konstrukcji i danych technicznych

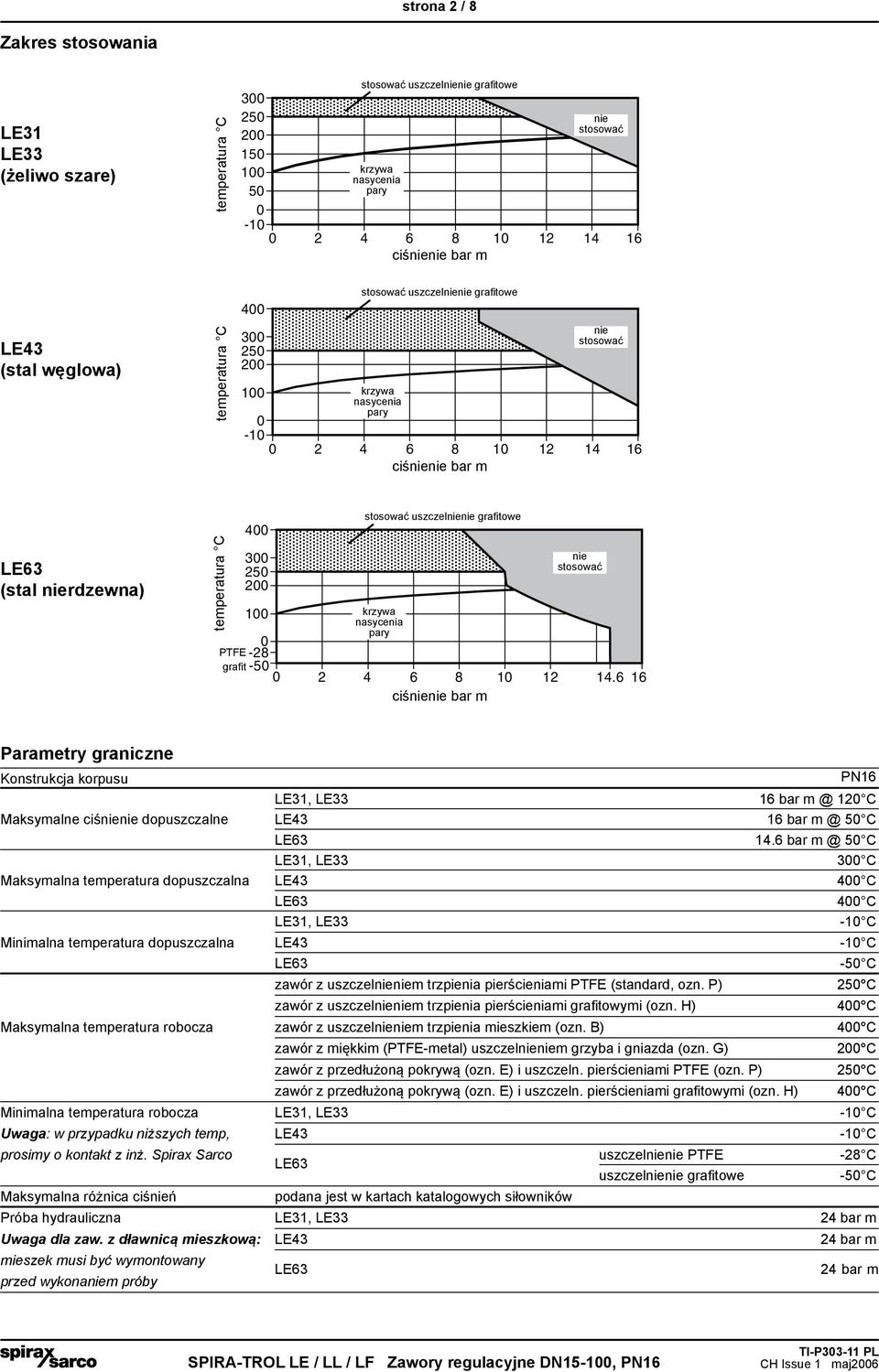

2 strona 2 / 8 Zakres stosowania L31 L33 (żeliwo szare) temperatura C stosować uszczelnienie grafitowe krzywa nasycenia pary nie stosować ciśnienie bar m L43 (stal węglowa) temperatura C stosować uszczelnienie grafitowe krzywa nasycenia pary nie stosować ciśnienie bar m L63 (stal nierdzewna) temperatura C stosować uszczelnienie grafitowe nie stosować krzywa nasycenia pary PTF grafit ciśnienie bar m Parametry graniczne Konstrukcja korpusu PN16 L31, L33 16 bar 120 C Maksymalne ciśnienie dopuszczalne L43 16 bar 50 C L bar 50 C L31, L C Maksymalna temperatura dopuszczalna L C L C L31, L33-10 C Minimalna temperatura dopuszczalna L43-10 C L63-50 C zawór z uszczelnieniem trzpienia pierścieniami PTF (standard, ozn. P) 250 C zawór z uszczelnieniem trzpienia pierścieniami grafitowymi (ozn. H) 400 C Maksymalna temperatura robocza zawór z uszczelnieniem trzpienia mieszkiem (ozn. ) 400 C zawór z miękkim (PTF-metal) uszczelnieniem grzyba i gniazda (ozn. G) 200 C zawór z przedłużoną pokrywą (ozn. ) i uszczeln. pierścieniami PTF (ozn. P) 250 C zawór z przedłużoną pokrywą (ozn. ) i uszczeln. pierścieniami grafitowymi (ozn. H) 400 C Minimalna temperatura robocza L31, L33-10 C Uwaga: w przypadku niższych temp, L43-10 C prosimy o kontakt z inż. Spirax Sarco Maksymalna różnica ciśnień L63 podana jest w kartach katalogowych siłowników uszczelnienie PTF uszczelnienie grafitowe Próba hydrauliczna L31, L33 24 bar m Uwaga dla zaw. z dławnicą mieszkową: L43 mieszek musi być wymontowany przed wykonaniem próby L63-28 C -50 C 24 bar m 24 bar m

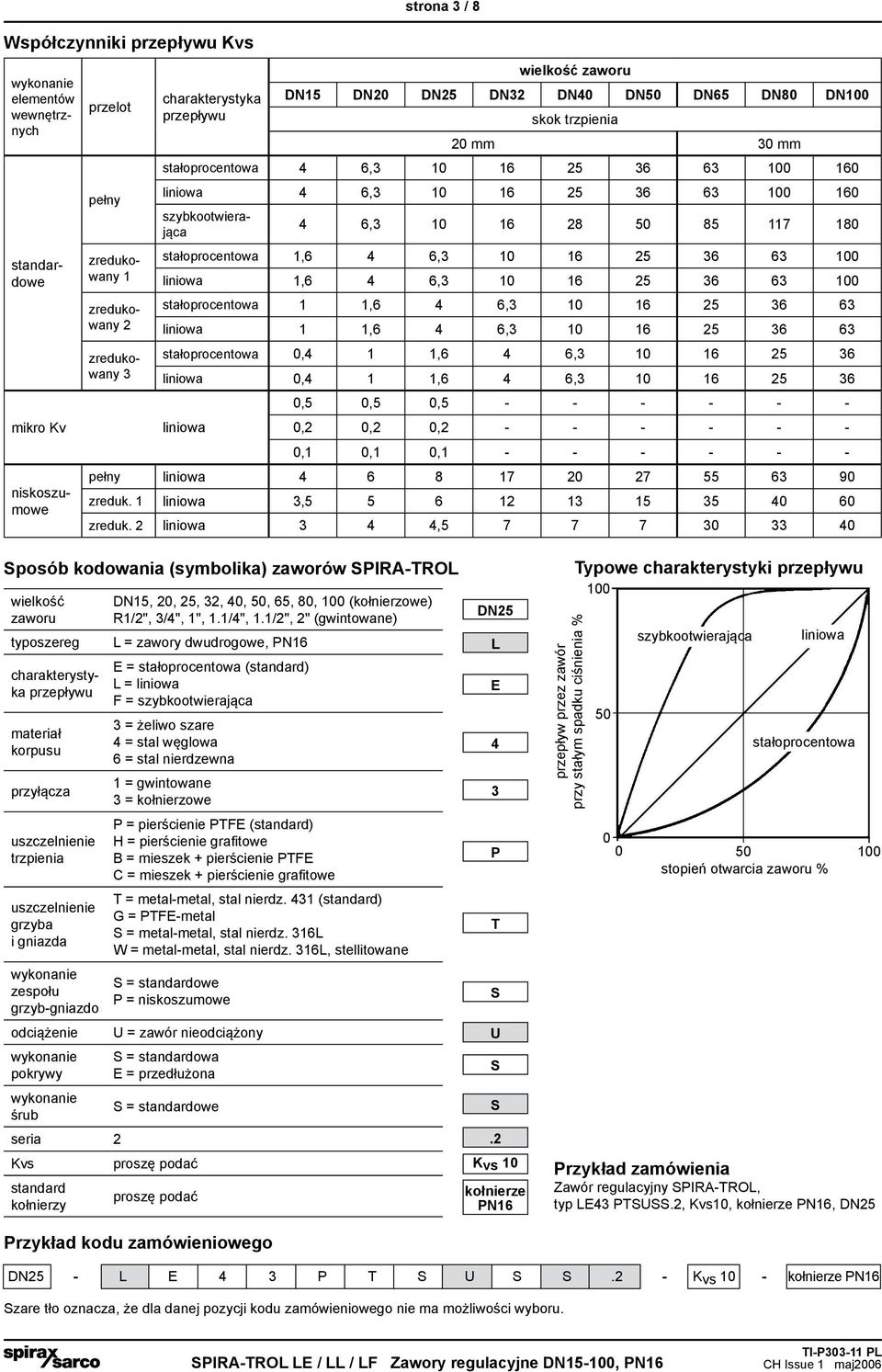

3 Współczynniki przepływu Kvs mikro Kv przelot pełny szybkootwierająca zredukowany 1 zredukowany 2 zredukowany 3 charakterystyka przepływu strona 3 / 8 wielkość zaworu DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 skok trzpienia 20 mm 30 mm stałoprocentowa 4 6, liniowa 4 6, wykonanie elementów wewnętrznych standardowe 4 6, stałoprocentowa 1,6 4 6, liniowa 1,6 4 6, stałoprocentowa 1 1,6 4 6, liniowa 1 1,6 4 6, stałoprocentowa 0,4 1 1,6 4 6, liniowa 0,4 1 1,6 4 6, ,5 0,5 0, liniowa 0,2 0,2 0, ,1 0,1 0, pełny liniowa zreduk. 1 liniowa 3, zreduk. 2 liniowa 3 4 4, Sposób kodowania (symbolika) zaworów SPIRA-TROL wielkość zaworu typoszereg niskoszumowe charakterystyka przepływu materiał korpusu przyłącza uszczelnienie trzpienia uszczelnienie grzyba i gniazda wykonanie zespołu grzyb-gniazdo odciążenie wykonanie pokrywy wykonanie śrub seria 2 Kvs standard kołnierzy DN15, 20, 25, 32, 40, 50, 65, 80, 100 (kołnierzowe) R1/2", 3/4", 1", 1.1/4", 1.1/2", 2" (gwintowane) L = zawory dwudrogowe, PN16 = stałoprocentowa (standard) L = liniowa F = szybkootwierająca 3 = żeliwo szare 4 = stal węglowa 6 = stal nierdzewna 1 = gwintowane 3 = kołnierzowe P = pierścienie PTF (standard) H = pierścienie grafitowe = mieszek + pierścienie PTF C = mieszek + pierścienie grafitowe T = metal-metal, stal nierdz. 431 (standard) G = PTF-metal S = metal-metal, stal nierdz. 316L W = metal-metal, stal nierdz. 316L, stellitowane S = standardowe P = niskoszumowe U = zawór nieodciążony S = standardowa = przedłużona S = standardowe proszę podać proszę podać DN25 L 4 3 P T S U S S.2 Kvs 10 kołnierze PN16 przepływ przez zawór przy stałym spadku ciśnienia % Typowe charakterystyki przepływu szybkootwierająca liniowa stałoprocentowa 50 stopień otwarcia zaworu % 100 Przykład zamówienia Zawór regulacyjny SPIRA-TROL, typ L43 PTSUSS.2, Kvs10, kołnierze PN16, DN25 Przykład kodu zamówieniowego DN25 - L 4 3 P T S U S S.2 - Kvs 10 - kołnierze PN16 Szare tło oznacza, że dla danej pozycji kodu zamówieniowego nie ma możliwości wyboru.

4 strona 4 / 8 typ zaworu poz. część materiał, norma 1 korpus żeliwo szare N GJL 250 L_31 2 pokrywa żeliwo szare N GJL 250 L_33 2a przedłużenie pokrywy stal węglowa S N GP240GH+N (1.0619N) 3 przeciwnakrętka stal nierdzewna 1 korpus stal węglowa S N GP240GH+N (1.0619N) DN15 to DN50 stal węglowa N P305GH pokrywa L_43 DN65 to DN100 stal węglowa S N GP240GH+N (1.0619N) 2a przedłużenie pokrywy stal węglowa S N GP240GH+N (1.0619N) 3 przeciwnakrętka stal nierdzewna L_63 1 korpus stal nierdzewna DIN GX5 CrNiMO pokrywa stal nierdzewna DIN GX5 CrNiMO a przedłużenie pokrywy stal nierdzewna DIN GX5 CrNiMO przeciwnakrętka stal nierdzewna 4 uszczelka pokrywy stal nierdzewna 316L + grafit 5 tuleja dociskowa stal nierdzewna 316L 6 gniazdo stal nierdzewna 7 uszczelka gniazda stal nierdzewna 316L + grafit 8 grzybek z trzpieniem stal nierdzewna 9 * dolna tuleja prowadząca PTF z wypełnieniem szklanym 10 dolny pierścień zgarniający PTF 11 * podkładka stal nierdzewna 316L 12 * sprężyna stal nierdzewna 13 tuleja dystansowa stal nierdzewna 316L zawory 14 * pierścienie uszczelniające typu "V" PTF z uszczel- 15 * O-ring zewnętrzny Viton nieniem 16 * górna tuleja prowadząca PTF z wypełnieniem szklanym trzpienia 17 * O-ring wewnętrzny Viton pierście- 18 nakrętka dławnicy stal nierdzewna niami PTF 19 górny pierścień zgarniający PTF 20 nakrętka mocująca siłownik stal węglowa platerowana 21 zespół mieszka stal nierdzewna AISI 316Ti + 316L 22 uszczelka przedłużenia pokrywy stal nierdzewna 316L + grafit 23 płytka w zespole mieszka stal nierdzewna 316L 24 obudowa dolnej tulei prowadzącej stal nierdzewna 316L 25 dolna tuleja prowadząca stellit 6 26 przeciwnakrętka stal nierdzewna 316L 27 komplet śrub L_3_ i L_43 stal DIN L_63 stal nierdzewna DIN ISO 3506 A2-70 wyróżnia poz. występujące jedynie w zaworach z mieszkiem * wyróżnia poz. nie występujące w zaworach z uszczelnieniem grafitowym lub wykonane z innych materiałów niż w wersji z uszczelnieniem PTF 9 zawory 16 dolna i górna tuleja prowadząca stellit 6 z uszczel- 14 pierścienie uszczelniające grafit nieniem 11 grafitowym nie występują 17

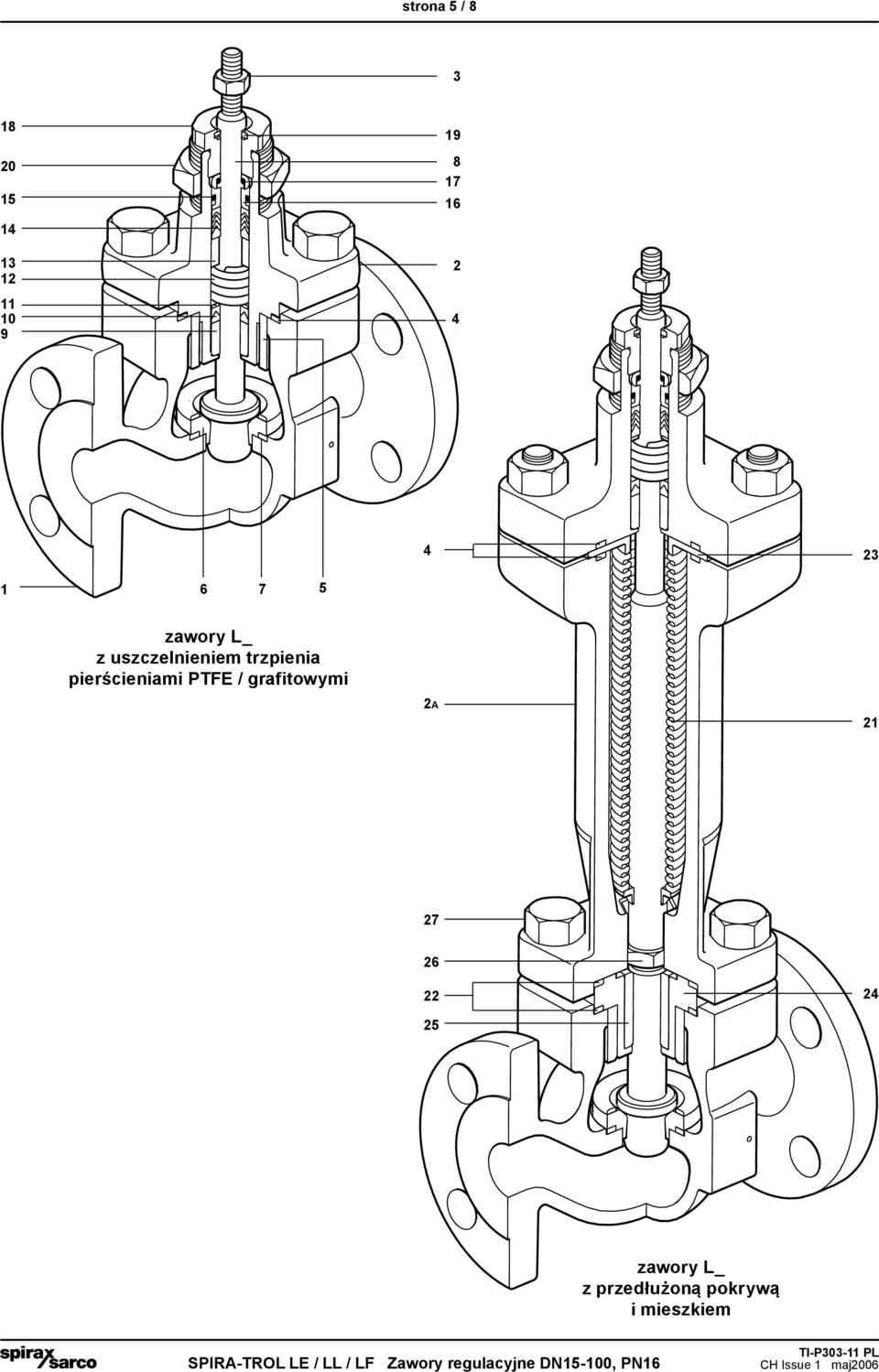

5 strona 5 / zawory L_ z uszczelnieniem trzpienia pierścieniami PTF / grafitowymi 2a zawory L_ z przedłużoną pokrywą i mieszkiem

6 strona 6 / 8 Wielkości, wymiary [mm] zaworów L_ A A1 C C1 C2 C3 D wielkość przyłącza przyłącza przyłącza przyłącza przyłącza przyłącza przyłącza gwint gwintowane kołnierzowe * gwintowane gwintowane kołnierzowe gwintowane kołnierzowe trzpienia PN16 PN16 PN16 DN DN DN M8 DN DN DN DN DN M12 DN Uwaga: Kołnierze PN16 zaworów L33, DN65 mają 4 otwory na śruby, natomiast L43 i L63, DN65 mają 8 otworów. D C3 C2 D D C C1 A zawory z przyłączami gwintowanymi R 1/2" - 2" A1 zawory z przyłączami kołnierzowymi DN zawory z mieszkiem i / lub przedłużoną pokrywą Wielkości, masy [kg] zaworów L_ dodatek dla zaw. z mieszkiem wielkość L31 L33 L43 L63 i przedłużoną pokrywą DN15 4,0 5,0 5,0 5,0 + 4,5 DN20 5,0 6,0 6,0 6,0 + 4,5 DN25 5,5 6,5 6,5 6,5 + 4,5 DN32 9,0 10,0 10,0 10,0 + 5,5 DN40 10,0 12,8 12,8 12,8 + 5,5 DN50 11,0 15,0 15,0 15,0 + 5,5 DN65-32,0 32,0 32,0 + 9,5 DN80-36,0 36,0 36,0 + 9,5 DN100-53,0 53,0 53,0 + 13,0

7 strona 7 / 8 Typy, wymiary [mm], masy [kg] siłowników pneumatycznych do zaworów L_ typ F G H J siłownik masa z napędem ręcznym PN9100 i odmiany ,9 PN9100R i odmiany ,5 PN9200 i odmiany ,2 PN9200R i odmiany ,8 PN9320 i odmiany ,2 PN9320R i odmiany ,8 PN9330 i odmiany ,2 PN9330R i odmiany ,8 PN1500 i PN PN1600 i PN F J H siłownik G Typy, wymiary [mm], masy [kg] siłowników elektrycznych do zaworów L_ typ F G masa NV 110 x ,2 L x ,3 L3500 S 135 x ,4 L3500 SR 135 x ,4 L560_ ,5 L561_ ,8 L562_ ,2 L563_ ,0 L564_ ,0 L565_ ,0 L506_ ,7

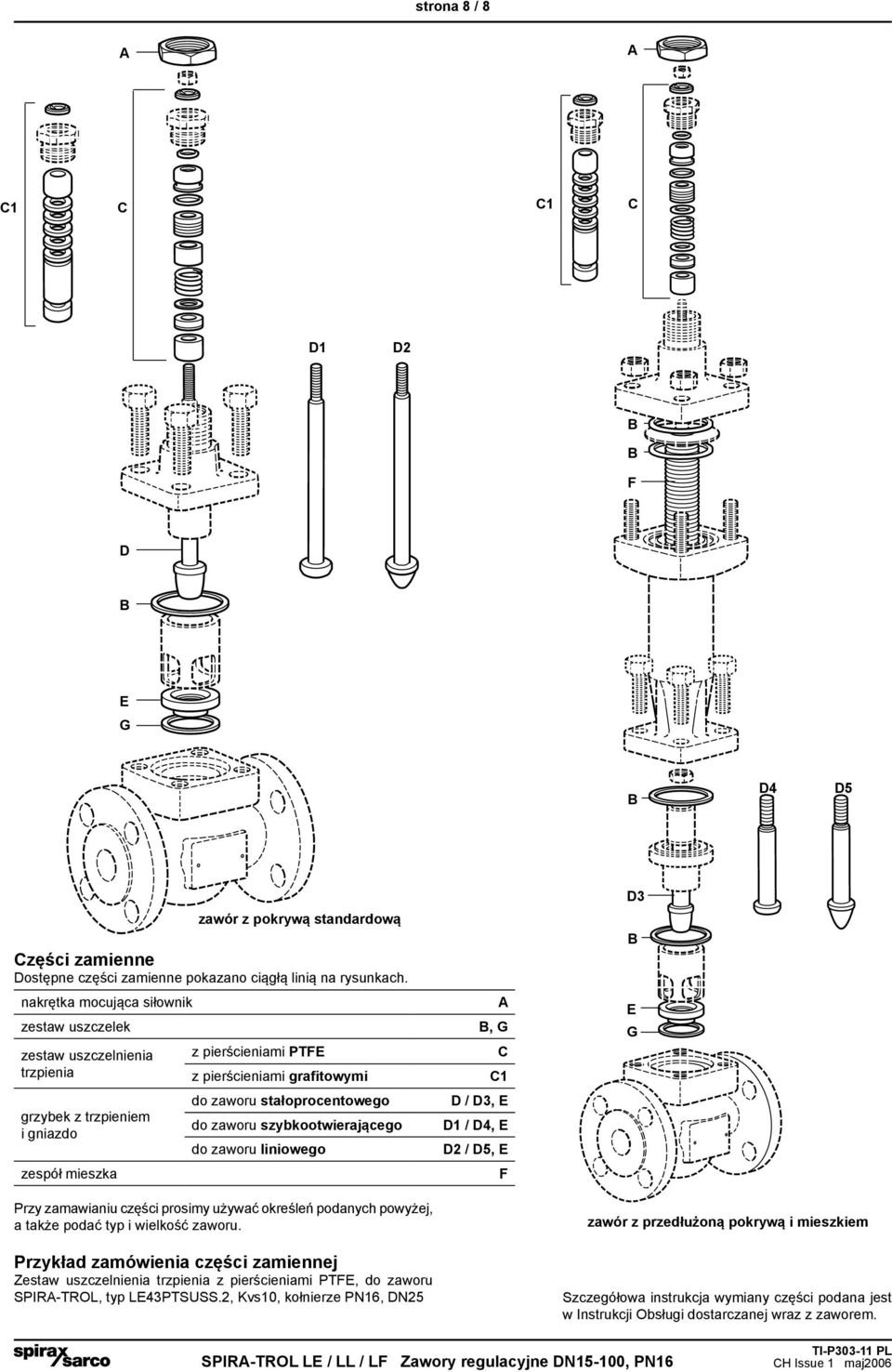

8 strona 8 / 8 A A C1 C C1 C D1 D2 F D G D4 D5 Części zamienne Dostępne części zamienne pokazano ciągłą linią na rysunkach. nakrętka mocująca siłownik zestaw uszczelek zestaw uszczelnienia trzpienia grzybek z trzpieniem i gniazdo zespół mieszka zawór z pokrywą standardową z pierścieniami PTF z pierścieniami grafitowymi do zaworu stałoprocentowego do zaworu szybkootwierającego do zaworu liniowego Przy zamawianiu części prosimy używać określeń podanych powyżej, a także podać typ i wielkość zaworu. Przykład zamówienia części zamiennej Zestaw uszczelnienia trzpienia z pierścieniami PTF, do zaworu SPIRA-TROL, typ L43PTSUSS.2, Kvs10, kołnierze PN16, DN25 A, G C C1 D / D3, D1 / D4, D2 / D5, F D3 G zawór z przedłużoną pokrywą i mieszkiem Szczegółowa instrukcja wymiany części podana jest w Instrukcji Obsługi dostarczanej wraz z zaworem.
