Agregaty wody lodowej chłodzone wodą i pompy ciepła do zdalnego skraplacza.

Transkrypt

1

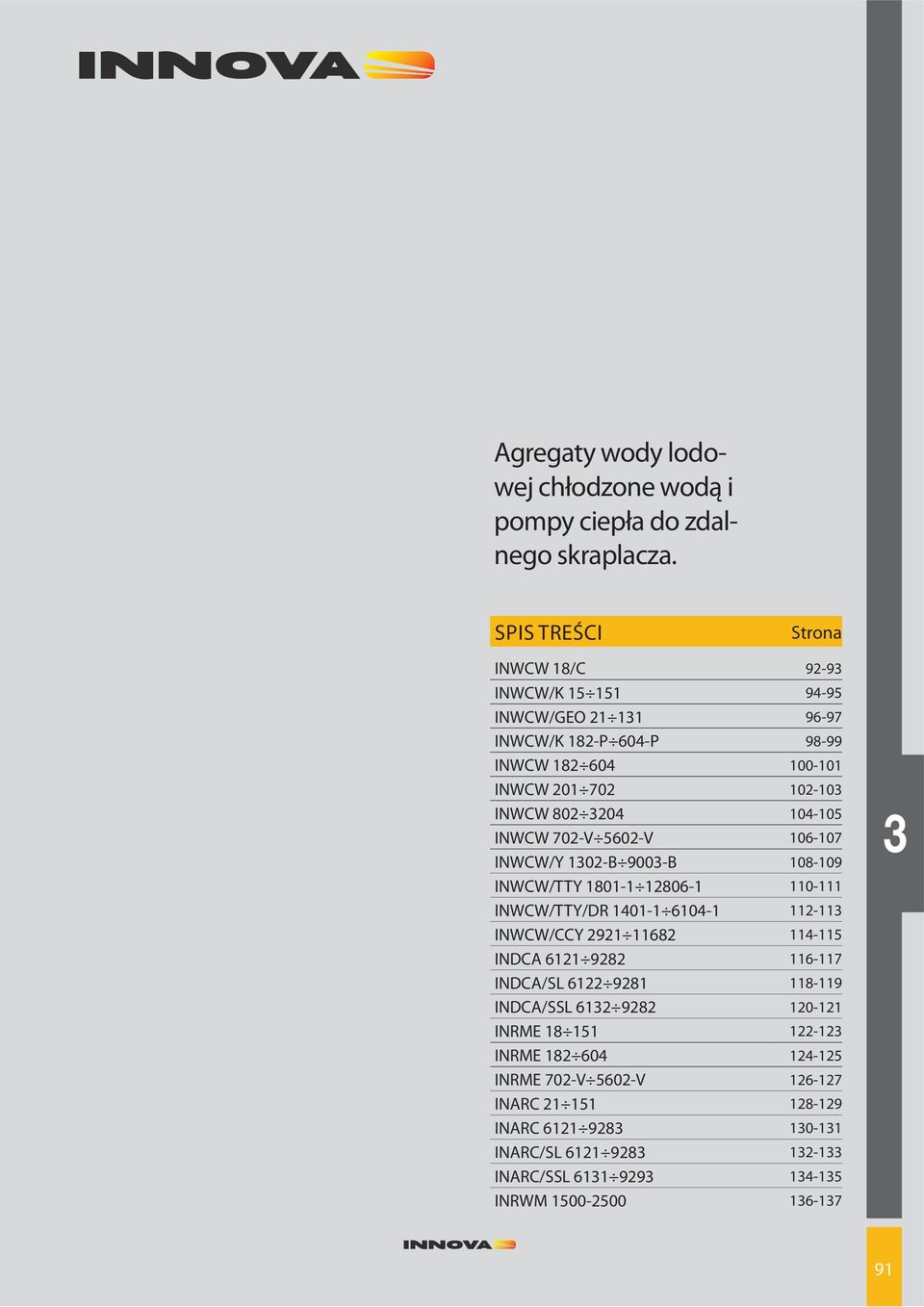

2 Agregaty wody lodowej chłodzone wodą i pompy ciepła do zdalnego skraplacza. SPIS TREŚCI Strona INWCW 18/C INWCW/K INWCW/GEO INWCW/K 182-P 604-P INWCW INWCW INWCW INWCW 702-V 5602-V INWCW/Y 1302-B 9003-B INWCW/TTY INWCW/TTY/DR INWCW/CCY INDCA INDCA/SL INDCA/SSL INRME INRME INRME 702-V 5602-V INARC INARC INARC/SL INARC/SSL INRWM

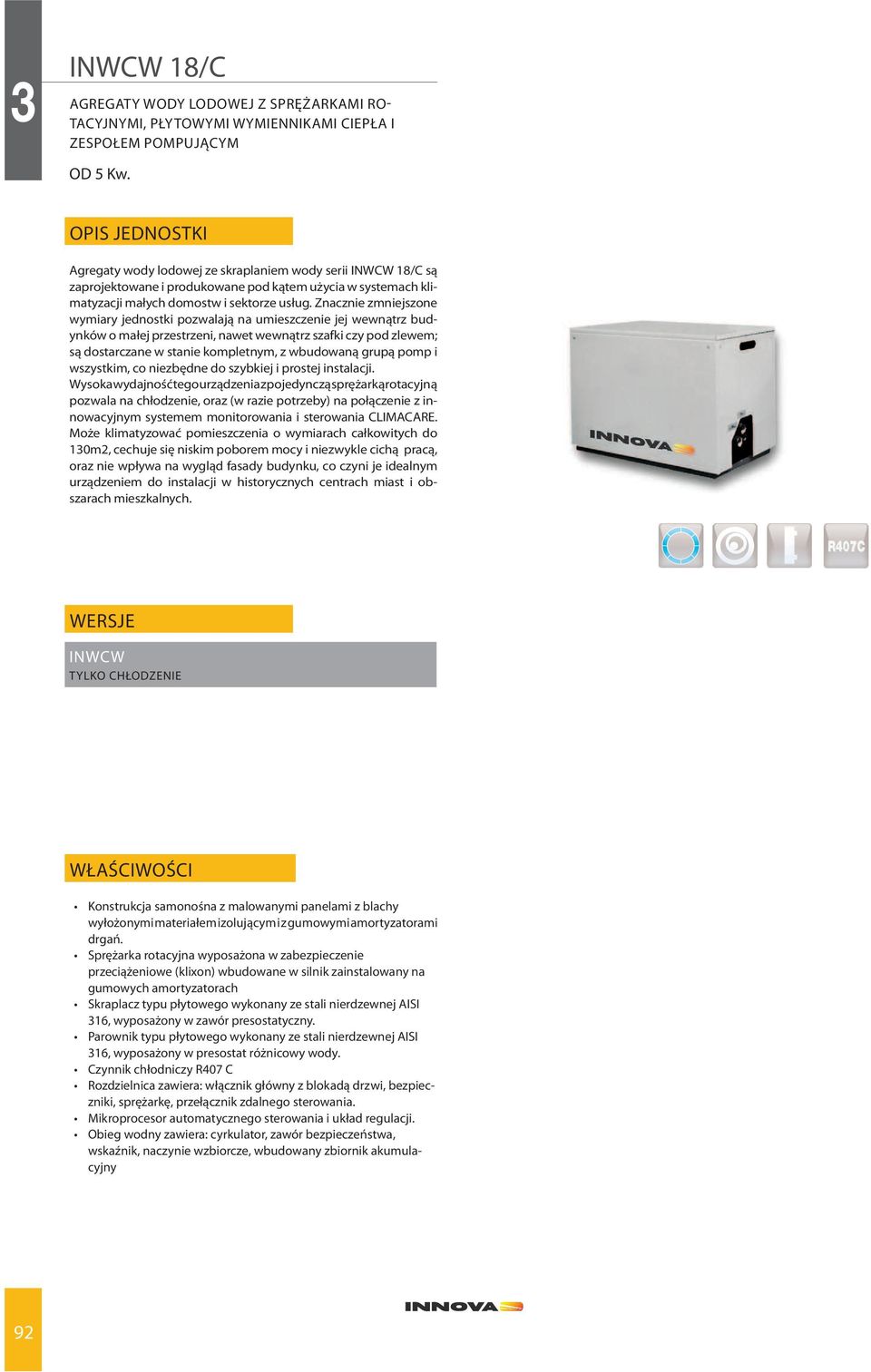

3 INWCW 18/C AGREGATY WODY LODOWEJ Z SPRĘŻARKAMI RO- TACYJNYMI, PŁYTOWYMI WYMIENNIKAMI CIEPŁA I ZESPOŁEM POMPUJĄCYM OD 5 Kw. OPIS JEDNOSTKI Agregaty wody lodowej ze skraplaniem wody serii INWCW 18/C są zaprojektowane i produkowane pod kątem użycia w systemach klimatyzacji małych domostw i sektorze usług. Znacznie zmniejszone wymiary jednostki pozwalają na umieszczenie jej wewnątrz budynków o małej przestrzeni, nawet wewnątrz szafki czy pod zlewem; są dostarczane w stanie kompletnym, z wbudowaną grupą pomp i wszystkim, co niezbędne do szybkiej i prostej instalacji. Wysoka wydajność tego urządzenia z pojedynczą sprężarką rotacyjną pozwala na chłodzenie, oraz (w razie potrzeby) na połączenie z innowacyjnym systemem monitorowania i sterowania CLIMACARE. Może klimatyzować pomieszczenia o wymiarach całkowitych do 130m2, cechuje się niskim poborem mocy i niezwykle cichą pracą, oraz nie wpływa na wygląd fasady budynku, co czyni je idealnym urządzeniem do instalacji w historycznych centrach miast i obszarach mieszkalnych. WERSJE INWCW TYLKO CHŁODZENIE WŁAŚCIWOŚCI wyłożonymi materiałem izolującym i z gumowymi amortyzatorami drgań. przeciążeniowe (klixon) wbudowane w silnik zainstalowany na gumowych amortyzatorach 316, wyposażony w zawór presostatyczny. 316, wyposażony w presostat różnicowy wody. zniki, sprężarkę, przełącznik zdalnego sterowania. wskaźnik, naczynie wzbiorcze, wbudowany zbiornik akumulacyjny 92

4 DANE TECHNICZNE INWCW 18/C Chłodzenie Wydajność chłodzenia (1) kw 5,1 Pobór mocy (1) kw 1,3 Sprężarki Ilość n 1 Typ Rotary Przepływ wody l/s 0,24 Parownik Strata ciśnienia kpa 25 Przyłącza wodne G 1 Przepływ wody l/s 0,08 Strata ciśnienia kpa 11 Przyłącza wodne G 1/2 Zasilanie V/Ph/Hz 230 / 1 / 50 Dane elektryczne Maks. pobór prądu A 11 Prąd rozruchowy A 38 Moc nominalna pompy kw 0,13 Zespół pompy Ciśnienie dyspozycyjne kpa 40 Pojemność w zbiorniku magazynowym l 10 Naczynie wzbiorcze l 0,5 Ciśnienie akustyczne (2) STD db(a) 36 Masa Masa transportowa Kg 66 Masa robocza Kg 76 R407C INWCW 18/C WYMIARY INWCW 18/C L STD mm 570 P STD mm 370 H STD mm 450 RYSUNEK WYMIA- WOLNA INWCW 18/C A mm 50 B mm 50 C mm 300 D (*) mm 500 UWAGI (1) Temperatura wody lodowej od 12 do 7 C, temperatura wody w skraplaczu od 15 C do 35 C. (3) Ciśnienie akustyczne mierzone w wolnej przestrzeni w odległości 1 m od jednostki.. Zgodnie z ISO (*) STRONA D: Po stronie rozdzielnicy. 93

5 INWCW/K AGREGATY WODY LODOWEJ CHŁODZONE WODĄ I POMPY CIEPŁA ZE SPRĘŻARKAMI ROTACYJNYMI/TYPU SCROLL I PŁYTOWYMI WYMIENNIKAMI O MOCY OD 4 kw DO 49 kw. OPIS JEDNOSTKI Agregaty wody lodowej i pompy ciepła INWCW/k z czynnikiem chłodniczym R410A, są zaprojektowane aby spełniać potrzeby małych i średnich systemów domowych lub przemysłowych które potrzebują urządzeń o średnim-małym pobocze mocy, małych wymiarach i cichej pracy. Urządzenia te doskonale nadają się do instalacji wewnątrz budynków, a dzięki konstrukcji o wbudowanych elementach ich wymiary zewnętrzne ograniczają się do minimum, przy jednoczesnym uproszczeniu instalacji i konserwacji. Urządzenia mogą pracować w połączeniu z klimakonwektorami oraz, w razie potrzeby, z innowacyjnym systemem monitorowania i kontroli CLIMACARE który pozwala w intuicyjny sposób zaprogramować urządzenia i uzyskać optymalny poziom komfortu, bez kompromisów. Wyposażone w malowaną konstrukcję stalową, sprężarki rotacyjne lub typu scroll i płytowe wymienniki ciepła, obwody chłodzenia i hydrauliczne tych urządzeń posiadają wszystko co potrzebne do szybkiej instalacji i wysokiej wydajności, nawet w wersji ze zbiornikiem i pompą; szeroki zakres akcesoriów sprzedawanych oddzielnie zwiększa różnorodność wyposażenia w tym zakresie produktów. Ta seria wyjątkowo funkcjonalnych i różnorodnych urządzeń obejmuje 14 modeli o wydajności chłodzenia od 4 do 49 kw. WERSJE INWCW/K TYLKO CHŁODZENIE INWCW/K/SP TYLKO CHŁODZENIE Z ZASOBNIKIEM I POMPĄ INWCW/K/WP REWERSYJNA POMPA CIEPŁA INWCW/K/WP/SP REWERSYJNA POMPA CIEPŁA Z ZASOBNIKIEM I POMPĄ WŁAŚCIWOŚCI zabezpieczenie przed przegrzaniem i grzałkę karteru w razie potrzeby, 316, wyposażony w zawór presostatyczny. 316, wyposażony w presostat różnicowy wody. zniki, sprężarka, zdalnego sterowania pompą (51+151). cyrkulator, zawór bezpieczeństwa, manometr, naczynie wzbiorcze instalacji. AKCESORIA Akcesoria dostarczone oddzielnie: PS Pompa obiegowa PB Presostat niskiego ciśnienia, CR Panel zdalnego sterowania IS Interfejs szeregowy RS 485 PV Zawór ciśnieniowy i elektrozawór (dla wersji tylko chłodzących) VV Zawór ciśnieniowy i elektrozawór (dla wersji WP) AG Gumowy amortyzator drgań 94

6 DANE TECHNICZNE R410A INWCW/K Chłodzenie Wydajność chłodzenia (1) kw 4,6 5,8 7,1 8,3 9,6 11,6 14,3 17,1 20,0 23,0 27,7 33,6 39,7 49,2 Pobór mocy (1) kw 1,1 1,4 1,8 2,0 2,3 2,9 3,4 4,1 4,8 5,5 6,8 7,9 9,3 11,5 Grzanie Wydajność grzewcza (2) kw 5,9 7,2 8,8 10,4 12,5 14,9 17,5 20,8 24,3 28,4 33,8 39,8 47,0 59,5 Pobór mocy (2) kw 1,4 1,7 2,2 2,5 3,0 3,5 4,3 5,4 6,1 7,0 8,2 10,1 11,7 14,4 Sprężarki Ilość n Typ < Rotary > < Scroll Przepływ wody l/s 0,22 0,28 0,34 0,40 0,46 0,55 0,68 0,82 0,96 1,10 1,32 1,61 1,90 2,35 Parownik Strata ciśnienia kpa Przyłącza wodne G Przepływ wody l/s 0,07 0,09 0,11 0,12 0,14 0,17 0,21 0,25 0,30 0,34 0,41 0,50 0,58 0,73 Strata ciśnienia kpa Przyłącza wodne G Zasilanie V/Ph/Hz < /1/ < / 3+ N / Dane elektryczne Maks. pobór prądu A Prąd rozruchowy A Moc nominalna pompy kw 0,20 0,20 0,21 0,21 0,21 0,21 0,30 0,30 0,30 0,30 0,55 0,55 0,55 0,75 Dostępne ciśnienie statyczne kpa Wersja z zasobnikiem Pojemność w zbiorniku magazynowym l i pompą Naczynie wzbiorcze l Przyłącza wodne G Ciśnienie akustyczne (3) STD db(a) Masa transportowa (4) Kg Masa Masa transportowa (5) Kg Masa robocza (4) Kg Masa robocza (5) Kg INWCW/K WYMIARY INWCW/K L STD mm SP mm P STD mm H STD mm DIMENSIONALE RYSUNEK WYMIA- WOLNA UWAGI SP INWCW/K A mm 500 B mm 200 C mm 500 D (*) mm 800 INWCW/K/SP A mm 800 B mm 500 C mm 800 D (*) mm 800 (1) Temperatura wody lodowej od 12 do 7 C, temperatura wody w skraplaczu od 15 C do 35 C (2) Temperatura wody grzewczej od 40 do 45 C, temperatura wody w parowniku od 15 C do 10 C (3) Ciśnienie akustyczne mierzone w wolnej przestrzeni w odległości 1 m od jednostki.. Zgodnie z ISO (4) Jednostka bez zasobnika i pompy (5) Jednostka z zasobnikiem i pompą (*) STRONA D: Od strony rozdzielacza. UWAGA. Waga wersji WP podana jest w danych technicznych. 95

7 REWERSYJNE GEOTERMALNE POMPY CIEPŁĄ Z PRODUKCJĄ GORĄCEJ WODY DO UŻYTKU DOMOWE- GO, SPRĘŻARKAMI TYPU SCROLL I WYMIENNIKAMI PŁYTOWYMI. O MOCY OD 6 kw DO 45 kw. Rewersyjne pompy ciepła serii INWCW/GEO zostały zaprojektowane do użytku domowego i mieszkaniowego, zapewniają ogrzewanie zimą i chłodzenie latem, jak również produkcję gorącej wody (o temperaturze do 65 C). Jednostki te wykorzystują odnawialną energię zgromadzoną w ziemi; to czyste i darmowe źródło przekazujące OPIS JEDNOSTKI energię do domostw, dostępne na każdej szerokości geograficznej i o każdej porze roku. Zasilane wyłącznie przez energię elektryczną, to urządzenie pobiera ciepło magazynowe w glebie i uwalnia je w domu, gwarantując wysoki poziom komfortu i wydajność: 75% używanej energii jest uzyskiwana ze środowiska. Rewersyjne pompy ciepła INWCW/GEO są gotowe pracy od razu po instalacji. Optymalizacja obwodu hydraulicznego obejmuje wysokowydajne płytowe wymienniki ciepła, pompę cyrkulacyjną zapewniającą niskie straty ciśnienia w układzie ogrzewania, gorącej wody i obwodzie geotermalnym, wskaźniki ciśnienia obwodów ogrzewania i geotermicznego, naczynie wzbiorcze i urządzenia bezpieczeństwa w obwodach wody i gorącej wody, oraz pompę o zmiennej prędkości dla priorytetowego przechowywania gorącej wody. INWCW/GEO to zintegrowany system: dzięki sterownikowi kontroluje on system klimatyzacji i produkcji gorącej wody, jednocześnie zarządzając modułami hydraulicznymi i ewentualnym układem paneli słonecznych. Szeroki wybór akcesoriów, dostarczanych oddzielnie, uzupełnia wyjątkową wszechstronność i funkcjonalność urządzeń tej serii. WERSJE INWCW/GEO Rewersyjne geotermalne pompy ciepła z produkcją gorącej wody na potrzeby domostw. WŁAŚCIWOŚCI anych proszkowo, z gumowymi amortyzatorami drgań. wewnętrzne zabezpieczenie przed przegrzaniem i grzałkę karteru w razie potrzeby, w grzałkę przeciwzamrożeniową. w grzałkę przeciwzamrożeniową. zabezpieczenie przeciwzamrożeniowe sprężarek. wysokiej niezawodności gwarantuje zdolność stabilizacji i utrzymania stałej pracy pompy ciepła w krótkich okresach, tym samym pozwalając na oszczędność energii. obwód gorącej wody na potrzeby domu i obwód geotermalny; składający się z pompy obiegowej, zaworu bezpieczeństwa wody i wzbiornika. AKCESORIA Akcesoria dostarczone oddzielnie: AI Zbiornik akumulacyjny po stronie systemu. KI Zestawy hydrauliczny systemu HW Zbiornik zasobnikowy dla DHW HWS Zbiornik magazynowy do produkcji DHW jako uzupełnienie paneli słonecznych. FC Zestaw Free Cooling KS Zestaw uzupełniających paneli słonecznych 96

8 DANE TECHNICZNE INWCW/GEO TRYB ZIMOWY Grzanie Strona systemu Strona geotermalna TRYB LETNI Chłodzenie Strona systemu R407C Wydajność grzewcza (1) kw 6,0 7,1 10,4 15,2 16,4 20,8 30,4 Pobór mocy (1) kw 1,7 1,9 2,7 3,9 4,3 5,5 7,7 C.O.P 3,53 3,74 3,85 3,90 3,81 3,78 3,95 Przepływ wody systemowej m³/h 1,02 1,22 1,79 2,61 2,82 3,57 5,23 Dostępne ciśnienie statyczne kpa Naczynie wzbiorcze lt Wydajność chłodzenia w odwiercie (2) kw 4,4 5,4 7,9 11,2 12,5 15,7 22,4 Przepływ płynu w odwiercie (2) m³/h 1,26 1,55 2,25 3,21 3,57 4,50 6,42 Dostępne ciśnienie statyczne (2) kpa Naczynie wzbiorcze lt Wydajność chłodzenia (3) kw 8,9 10,5 15,2 22,2 25,1 30,4 44,4 Pobór mocy (3) kw 1,4 1,6 2,3 3,5 4,0 4,6 7,0 6,36 6,56 6,61 6,34 6,28 6,61 6,34 Przepływ wody systemowej m³/h 1,53 1,80 2,61 3,82 4,32 5,23 7,64 Dostępne ciśnienie statyczne kpa Naczynie wzbiorcze lt Wydajność chłodzenia w odwiercie (4) kw 10,1 11,8 17,0 25,1 28,4 34,0 50,2 Strona geotermalna Przepływ płynu w odwiercie (4) m³/h 1,74 2,03 2,92 4,32 4,88 5,85 8,63 Dostępne ciśnienie statyczne (2) kpa Naczynie wzbiorcze lt Sprężarki Ilość n Typ < Scroll Wydajność grzewcza (5) kw 5,6 6,8 9,9 14,2 16,0 19,8 28,3 Strona DHW Przepływ wody m³/h 0,95 1,17 1,70 2,43 2,75 3,41 4,87 Dostępne ciśnienie statyczne (5) kpa Zasilanie V/Ph/Hz <-- 230/1/50 --> < / 3+ N / > Dane elektryczne Maks. pobór prądu A Prąd rozruchowy A Ciśnienie akustyczne (6) STD db(a) Weights Masa transportowa Kg INWCW/GEO WYMIARY INWCW/GEO L STD mm P STD mm H STD mm RYSUNEK WYMIA- WOLNA INWCW/GEO A mm --- B mm 400 C (*) mm 500 D mm 400 INWCW/GEO A mm 300 B mm 400 C (*) mm 600 D mm 400 UWAGI (1) Obwód użytkownika: system promieniujący C 30/35 Wejście-Wyjście. (2) Obwód zewnętrzny: woda glikolanowa odwiertu geotermalnego 20 % C 0/-3 Wejście-Wyjście (3) Obwód użytkownika: system promieniujący C 23/18 Wejście-Wyjście. (4) Obwód zewnętrzny: woda glikolanowa odwiertu geotermalnego 20 % C 25/30 Wejście-Wyjście (5) Obwód DHW C 45/50 Wejście-Wyjście. (6) Ciśnienie akustyczne mierzone w wolnej przestrzeni w odległości 1 m od jednostki. Zgodnie z ISO (*) STRONA C Po stronie rozdzielnicy 97

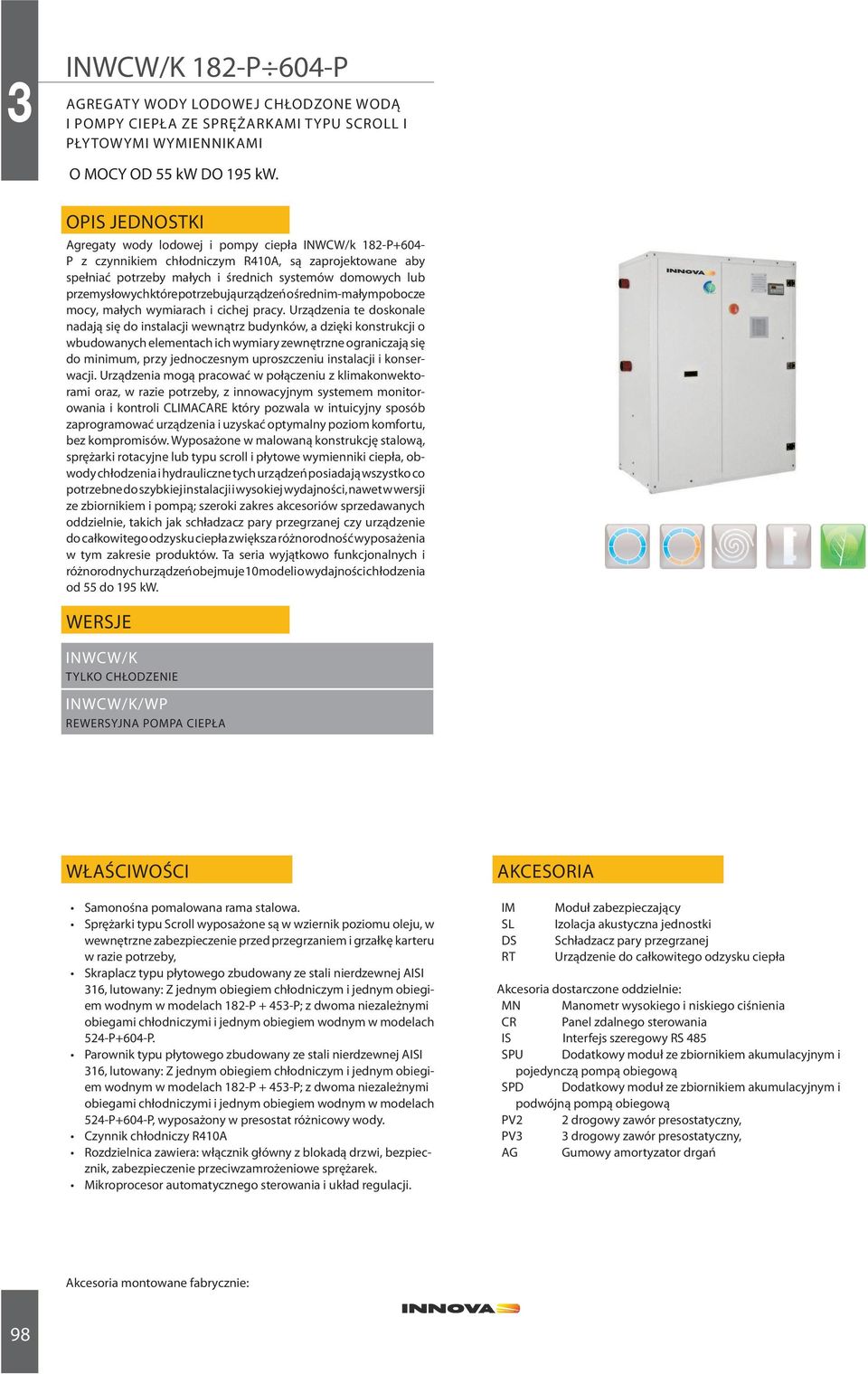

9 INWCW/K 182-P 604-P AGREGATY WODY LODOWEJ CHŁODZONE WODĄ I POMPY CIEPŁA ZE SPRĘŻARKAMI TYPU SCROLL I PŁYTOWYMI WYMIENNIKAMI O MOCY OD 55 kw DO 195 kw. OPIS JEDNOSTKI Agregaty wody lodowej i pompy ciepła INWCW/k 182-P+604- P z czynnikiem chłodniczym R410A, są zaprojektowane aby spełniać potrzeby małych i średnich systemów domowych lub przemysłowych które potrzebują urządzeń o średnim-małym pobocze mocy, małych wymiarach i cichej pracy. Urządzenia te doskonale nadają się do instalacji wewnątrz budynków, a dzięki konstrukcji o wbudowanych elementach ich wymiary zewnętrzne ograniczają się do minimum, przy jednoczesnym uproszczeniu instalacji i konserwacji. Urządzenia mogą pracować w połączeniu z klimakonwektorami oraz, w razie potrzeby, z innowacyjnym systemem monitorowania i kontroli CLIMACARE który pozwala w intuicyjny sposób zaprogramować urządzenia i uzyskać optymalny poziom komfortu, bez kompromisów. Wyposażone w malowaną konstrukcję stalową, sprężarki rotacyjne lub typu scroll i płytowe wymienniki ciepła, obwody chłodzenia i hydrauliczne tych urządzeń posiadają wszystko co potrzebne do szybkiej instalacji i wysokiej wydajności, nawet w wersji ze zbiornikiem i pompą; szeroki zakres akcesoriów sprzedawanych oddzielnie, takich jak schładzacz pary przegrzanej czy urządzenie do całkowitego odzysku ciepła zwiększa różnorodność wyposażenia w tym zakresie produktów. Ta seria wyjątkowo funkcjonalnych i różnorodnych urządzeń obejmuje 10 modeli o wydajności chłodzenia od 55 do 195 kw. WERSJE INWCW/K TYLKO CHŁODZENIE INWCW/K/WP REWERSYJNA POMPA CIEPŁA WŁAŚCIWOŚCI wewnętrzne zabezpieczenie przed przegrzaniem i grzałkę karteru w razie potrzeby, 316, lutowany: Z jednym obiegiem chłodniczym i jednym obiegiem wodnym w modelach 182-P P; z dwoma niezależnymi obiegami chłodniczymi i jednym obiegiem wodnym w modelach 524-P+604-P. 316, lutowany: Z jednym obiegiem chłodniczym i jednym obiegiem wodnym w modelach 182-P P; z dwoma niezależnymi obiegami chłodniczymi i jednym obiegiem wodnym w modelach 524-P+604-P, wyposażony w presostat różnicowy wody. znik, zabezpieczenie przeciwzamrożeniowe sprężarek. AKCESORIA IM Moduł zabezpieczający SL Izolacja akustyczna jednostki DS Schładzacz pary przegrzanej RT Urządzenie do całkowitego odzysku ciepła Akcesoria dostarczone oddzielnie: MN Manometr wysokiego i niskiego ciśnienia CR Panel zdalnego sterowania IS Interfejs szeregowy RS 485 SPU Dodatkowy moduł ze zbiornikiem akumulacyjnym i pojedynczą pompą obiegową SPD Dodatkowy moduł ze zbiornikiem akumulacyjnym i podwójną pompą obiegową PV2 2 drogowy zawór presostatyczny, PV3 3 drogowy zawór presostatyczny, AG Gumowy amortyzator drgań Akcesoria montowane fabrycznie: 98

10 DANE TECHNICZNE R410A INWCW/K 182-P 202-P 242-P 262-P 302-P 363-P 393-P 453-P 524-P 604-P Chłodzenie Wydajność chłodzenia (1) kw 55,4 62,5 72,1 82,5 97, Pobór mocy (1) kw 12,8 14,3 16,6 18,7 21,8 25,7 28,5 32,8 37,7 43,7 Grzanie Wydajność grzewcza (2) kw 72,5 80,1 93, Pobór mocy (2) kw 18,0 20,0 23,2 25,7 28,8 33,2 38,4 42,7 51,7 56,7 Ilość n Sprężarki Typ < S c ro l l Obiegi chłodnicze n Stopnie wydajności n Przepływ wody l/s 2,65 2,99 3,44 3,94 4,64 5,38 6,23 7,14 8,12 9,33 Parownik Strata ciśnienia kpa Przyłącza wodne G 1 1/4 1 1/4 1 1/4 1 1/4 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 Przepływ wody l/s 3,26 3,67 4,24 4,84 5,69 6,60 7,59 8,71 9,92 11,41 Strata ciśnienia kpa Przyłącza wodne G 1 1/4 1 1/4 1 1/4 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 Zasilanie V/Ph/Hz < / 3 / Dane elektryczne Maks. pobór prądu A Prąd rozruchowy A Moc nominalna pompy kw 0,75 0,75 0,75 1,10 1,10 1,50 1,50 1,50 1,85 18,5 Wersja ze zbiornikiem Dostępne ciśnienie statyczne kpa Pojemność w zbiorniku magazynowym l i pompą Naczynie wzbiorcze l Przyłącza wodne G 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 2 1/2 STD db(a) Ciśnienie akustyczne (3) SL db(a) Masa transportowa (4) Kg Masa Masa transportowa (5) Kg Masa robocza (4) Kg Masa robocza (5) Kg INWCW/K 182-P 604-P WYMIARY INWCW/K 182-P 202-P 242-P 262-P 302-P 363-P 393-P 453-P 524-P 604-P STD mm L STD+SPU mm STD+SPD mm P mm H mm DIMENSIONALE RYSUNEK WYMIA- WOLNA UWAGI INWCW/K 182-P 604-P A mm --- B mm 300 C (*) mm 800 D mm 300 (1) Temperatura wody lodowej od 12 do 7 C, temperatura wody w skraplaczu od 30 C do 35 C (2) Gorąca woda od 40 do 45 C. Woda ze studni od 15 do 10 C (3) Ciśnienie akustyczne mierzone w wolnej przestrzeni w odległości 1 m od jednostki.. Zgodnie z ISO (4) Jednostka bez zasobnika i pompy (5) Jednostka z zasobnikiem i pompą (*) STRONA D: Od strony rozdzielacza. UWAGA. Waga wersji WP podana jest w danych technicznych. 99

11 INWCW AGREGATY WODY LODOWEJ CHŁODZONE WODĄ I POMPY CIEPŁA ZE SPRĘŻARKAMI TYPU SCROLL I WYMIENNIKAMI PŁASZCZOWO-RUROWYMI O MOCY OD 48 kw DO 169 kw. OPIS JEDNOSTKI Agregaty wody lodowej i pompy ciepła INWCW są przeznaczone do zaspokojenia potrzeb systemów domowych i przemysłowych wymagających urządzeń o wysokim stopniu oszczędności mocy i powierzchni, oraz cichej pracy. Urządzenia te doskonale nadają się do instalacji wewnątrz budynków, a dzięki konstrukcji o wbudowanych elementach ich wymiary zewnętrzne ograniczają się do minimum, przy jednoczesnym uproszczeniu instalacji i konserwacji. Urządzenia mogą pracować w połączeniu z klimakonwektorami oraz, w razie potrzeby, z innowacyjnym systemem monitorowania i kontroli CLIMACARE który pozwala w intuicyjny sposób zaprogramować urządzenia i uzyskać optymalny poziom komfortu, bez kompromisów. Wyposażone w sprężarki typu scroll i rurowe wymienniki ciepła, obwody chłodzenia i hydrauliczne tych urządzeń posiadają wszystko co potrzebne do szybkiej instalacji i wysokiej wydajności, nawet w wersji ze zbiornikiem, z pompą lub zbiornikiem i pompą; szeroki zakres akcesoriów sprzedawanych oddzielnie, takich jak schładzacz pary przegrzanej czy urządzenie do całkowitego odzysku ciepła zwiększa różnorodność wyposażenia w tym zakresie produktów. Ta seria wyjątkowo funkcjonalnych i różnorodnych urządzeń obejmuje 8 modeli o wydajności chłodzenia od 48 do 170 kw. WERSJE INWCW Tylko chłodzenie INWCW/SSL Tylko chłodzenie, wersja wyciszona INWCW/WP Rewersyjna pompa ciepła INWCW/WP/SSL Rewersyjna pompa ciepła, wersja wyciszona WŁAŚCIWOŚCI poliestrową farbą proszkową. wewnętrzne zabezpieczenie przed przegrzaniem i grzałkę karteru w razie potrzeby, żeliwa, umożliwiającymi dostęp w celu przeprowadzenia prac serwisowych. Każdy obieg chłodniczy wyposażony jest w niezależny skraplacz. Przyłącza wody do podłączania wieży chłodniczej. chłodniczymi oraz z jednym obiegiem wodnym. znik, zabezpieczenie przeciwzamrożeniowe sprężarek. AKCESORIA Akcesoria montowane fabrycznie: IM Moduł zabezpieczający SL Izolacja akustyczna jednostki HR Schładzacz pary przegrzanej HRT Urządzenie do całkowitego odzysku ciepła SP Zbiornik akumulacyjny SPU Zbiornik akumulacyjny z pojedynczą pompą cyrkulacyjną SPD Zbiornik akumulacyjny z podwójną pompą cyrkulacyjną RF Zawory odcinające obiegu chłodniczego na liniach cieczy FE Grzałka parownika FU Grzałka parownika do SPU FD Grzałka parownika do SPD SS Soft start CP Styki bezprądkowe Akcesoria dostarczone oddzielnie: MN Manometr wysokiego i niskiego ciśnienia CR Panel zdalnego sterowania IS Interfejs szeregowy RS 485 PV2 2 drogowy zawór presostatyczny, PV3 3 drogowy zawór presostatyczny, AG Gumowy amortyzator drgań AM Sprężynowy amortyzator drgań FL Czujnik przepływu 100

12 DANE TECHNICZNE INWCW R407C Chłodzenie Wydajność chłodzenia (1) kw 48,2 56,0 73,1 84,4 96,4 112,1 146,2 168,7 Pobór mocy (1) kw 13,0 15,0 19,7 22,9 26,0 30,0 39,4 45,7 Grzanie Wydajność grzewcza (2) kw 54,5 63,4 82,8 95,5 109,1 126,9 165,5 191,0 Pobór mocy (2) kw 15,2 17,7 23,2 26,8 30,6 35,6 46,4 53,6 Ilość n Sprężarki Typ < Scroll > Obiegi chłodnicze n Stopnie wydajności n Przepływ wody l/s 2,30 2,67 3,50 4,03 4,61 5,36 6,97 8,06 Parownik Strata ciśnienia kpa Przyłącza wodne G 1½ 2½ 2½ 2½ DN80 DN80 DN80 DN100 Przepływ wody l/s 2,92 3,39 4,43 5,13 5,85 6,79 8,87 10,24 Strata ciśnienia kpa Złącza wody - WEJŚCIE G 2 x 1½ 2 x 1½ 2 x 1½ 2 x 1½ 4 x 1½ 4 x 1½ 4 x 1½ 4 x 1½ Złącza wody - WYJŚCIE G X 2 2 X 2 2 X 2 2 X 2 Zasilanie V/Ph/Hz < / 3 + N / Dane elektryczne Maks. pobór prądu A Prąd rozruchowy A Ciśnienie akustyczne (3) STD db(a) Masa Masa transportowa Kg Masa robocza Kg INWCW WYMIARY INWCW L P H STD mm SSL mm STD mm SSL mm STD mm SSL mm RYSUNEK WYMIA- WOLNA INWCW A mm 1000 B (*) mm 800 C mm 500 D mm 500 INWCW A mm 2100 B (*) mm 800 C mm 500 D mm 500 UWAGI (1) Woda lodowa od 12 do 7 C. Woda skraplana od 30 do 35 C. Z wodą ze studni o temperaturze od 15 do 35 C, wydajność chłodzenia zwiększa się o 6% a zużycie mocy zmniejsza się o 12%. (2) Gorąca woda od 40 do 45 C. Woda ze studni od 15 do 10 C (3) Ciśnienie akustyczne mierzone w wolnej przestrzeni w odległości 1 m od jednostki. Zgodnie z ISO (*) STRONA B: Od strony rozdzielacza. UWAGA. Waga wersji SSL podana jest w danych technicznych. 101

13 INWCW AGREGATY WODY LODOWEJ CHŁODZONE WODĄ I POMPY CIEPŁA ZE SPRĘŻARKAMI PÓŁHERMETYCZNYMI I WYMIENNIKAMI PŁASZCZOWO-RUROWYMI O MOCY OD 52 kw DO 194 kw. OPIS JEDNOSTKI Agregaty wody lodowej i pompy ciepła INWCW są przeznaczone do zaspokojenia potrzeb systemów domowych i przemysłowych wymagających urządzeń o wysokim stopniu oszczędności mocy i powierzchni, oraz cichej pracy. Urządzenia te doskonale nadają się do instalacji wewnątrz budynków, a dzięki konstrukcji o wbudowanych elementach ich wymiary zewnętrzne ograniczają się do minimum, przy jednoczesnym uproszczeniu instalacji i konserwacji. Urządzenia mogą pracować w połączeniu z klimakonwektorami oraz, w razie potrzeby, z innowacyjnym systemem monitorowania i kontroli CLIMACARE który pozwala w intuicyjny sposób zaprogramować urządzenia i uzyskać optymalny poziom komfortu, bez kompromisów. Wyposażone w sprężarki półhermetyczne i rurowe wymienniki ciepła, obwody chłodzenia i hydrauliczne tych urządzeń posiadają wszystko co potrzebne do szybkiej instalacji i wysokiej wydajności, nawet w wersji ze zbiornikiem, z pompą lub zbiornikiem i pompą; szeroki zakres akcesoriów sprzedawanych oddzielnie, takich jak schładzacz pary przegrzanej czy urządzenie do całkowitego odzysku ciepła zwiększa różnorodność wyposażenia w tym zakresie produktów. Ta seria wyjątkowo funkcjonalnych i różnorodnych urządzeń obejmuje 8 modeli o wydajności chłodzenia od 52 do 194 kw. WERSJE INWCW TYLKO CHŁODZENIE INWCW/SSL TYLKO CHŁODZENIE, WERSJA WYCISZONA INWCW/WP REWERSYJNA POMPA CIEPŁA INWCW/WP/SSL REWERSYJNA POMPA CIEPŁA, WERSJA WYCISZONA CHARAKTERYSTYKA poliestrową farbą proszkową. grzałką karteru, przeziernikiem poziomu oleju, ochroną termiczną i zaworami odcinającymi żeliwa, umożliwiającymi dostęp w celu przeprowadzenia prac serwisowych. Każdy obieg chłodniczy wyposażony jest w niezależny skraplacz. Przyłącza wody do podłączania wieży chłodniczej. chłodniczymi oraz z jednym obiegiem wodnym. znik, zabezpieczenie przeciwzamrożeniowe sprężarek. AKCESORIA Akcesoria montowane fabrycznie: IM Moduł zabezpieczający SL Izolacja akustyczna jednostki HR Schładzacz pary przegrzanej HRT Urządzenie do całkowitego odzysku ciepła MF Tłumik SP Zbiornik akumulacyjny SPU Zbiornik akumulacyjny z pojedynczą pompą cyrkulacyjną SPD Zbiornik akumulacyjny z podwójną pompą cyrkulacyjną RF Zawory odcinające obiegu chłodniczego na liniach cieczy FE Grzałka parownika FU Grzałka parownika do SPU FD Grzałka parownika do SPD SS Soft start CP Styki bezprądkowe Akcesoria dostarczone oddzielnie: MN Manometr wysokiego i niskiego ciśnienia MO Manometr oleju sprężarki CR Panel zdalnego sterowania IS RS 485 serial interface PV2 2 drogowy zawór presostatyczny, PV3 3 drogowy zawór presostatyczny, AG Gumowy amortyzator drgań AM Sprężynowy amortyzator drgań FL Czujnik przepływu 102

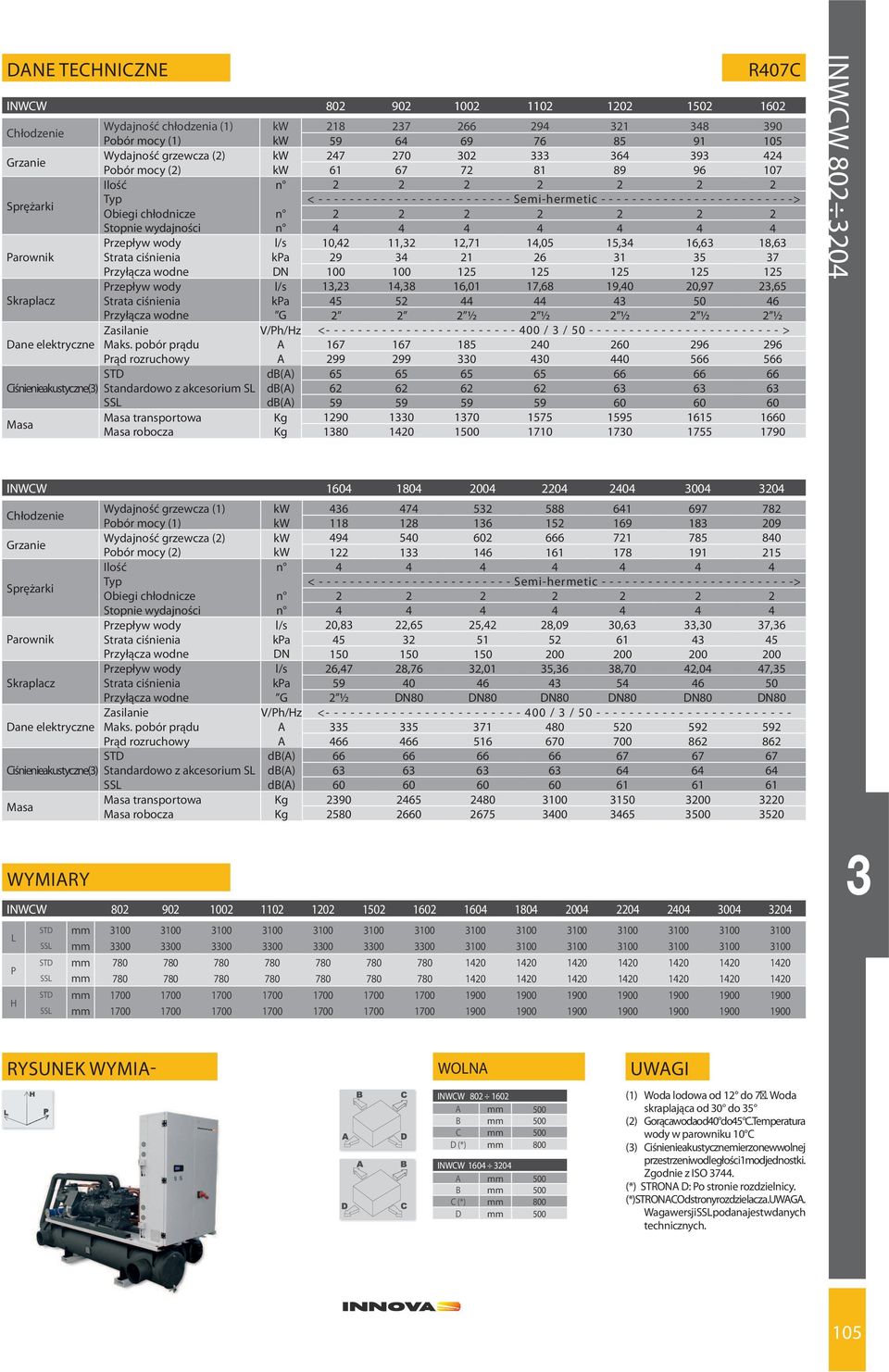

14 DANE TECHNICZNE R407C INWCW Chłodzenie Wydajność chłodzenia (1) kw 52,0 64,2 76,4 85,7 113,3 136,9 152,8 171,3 194,1 Pobór mocy (1) kw 14,5 18,3 23,1 27,6 33,7 43,5 45,8 57,5 65,1 Grzanie Wydajność grzewcza (2) kw 57,3 70,8 84,3 94,5 125,0 151,1 168,6 189,1 214,2 Pobór mocy (2) kw 15,4 18,9 22,5 25,3 33,4 40,2 44,8 50,3 56,9 Ilość n Sprężarki Typ < Semi-hermetic Obiegi chłodnicze n Stopnie wydajności n Przepływ wody l/s 2,47 3,06 3,64 4,08 5,42 6,53 7,31 8,19 9,28 Parownik Strata ciśnienia kpa Przyłącza wodne G 1½ 2½ 2½ 2½ DN80 DN80 DN80 DN100 DN100 Przepływ wody l/s 3,18 3,94 4,75 5,41 7,02 8,62 9,49 10,93 12,38 Strata ciśnienia kpa Złącza wody - WEJŚCIE G 2 x 1½ 2 x 1½ 2 x 1½ 2 x 1½ 2 x 1½ 2 x 1½ 4 x 1½ 4 x 1½ 4 x 1½ Złącza wody - WYJŚCIE G X 2 2 X 2 2 X 2 Zasilanie V/Ph/Hz < / 3 + N / > Dane elektryczne Maks. pobór prądu A Prąd rozruchowy A Ciśnienie akustyczne (3) STD db(a) Masa Masa transportowa Kg Masa robocza Kg INWCW WYMIARY INWCW L P H STD mm SSL mm STD mm SSL mm STD mm SSL mm RYSUNEK WYMIA- WOLNA INWCW A mm 1500 B (*) mm 800 C mm 500 D mm 500 INWCW A mm 2300 B (*) mm 800 C mm 500 D mm 500 UWAGI (1) Woda lodowa od 12 do 7 C. Woda skraplana od 30 do 35 C. Z wodą ze studni o temperaturze od 15 do 30 C, wydajność chłodzenia zwiększa się o 6% a zużycie mocy zmniejsza się o 12%. (2) Gorąca woda od 40 do 45 C. Woda ze studni od 15 do 10 C (3) Ciśnienie akustyczne mierzone w wolnej przestrzeni w odległości 1 m od jednostki. Zgodnie z ISO (*) STRONA B: Od strony rozdzielacza. UWAGA. Waga wersji SSL podana jest w danych technicznych. 103

15 INWCW AGREGATY WODY LODOWEJ CHŁODZONE WODĄ ZE SPRĘŻARKAMI PÓŁHERMETYCZNYMI I WYMIENNIKA- MI PŁASZCZOWO-RUROWYMI O MOCY OD 218 kw DO 782 kw. OPIS JEDNOSTKI Agregaty wody lodowej serii INWCW są przeznaczone do zaspokojenia potrzeba sektora usług lub systemów przemysłowych wymagających dużej mocy, umożliwiając wygodne rozłożenie obciążenia roboczego na kilka sprężarek. Urządzenia te, wyposażone w sprężarki półhermetyczne, wymienniki rurowe i przyłącza do wody ze studni lub wieży lodowej, lub suchej chłodnicy, mogą być także wyprodukowanej w wersji wyciszonej; co więcej, posiadają także szereg akcesoriów, montowanych fabrycznie lub sprzedawanych oddzielnie, takich jak szeregowe lub równoległe urządzenia do odzyskiwania ciepła, soft starty i, w razie potrzeby, urządzenia do obsługi pompy ciepła. Kompaktowa konstrukcja tych jednostek, przeznaczona do montażu wewnątrz budynków, została zaprojektowana i wyprodukowana pod kątem optymalizacji rozmieszczenia każdego z elementów tak, aby uczynić obsługę konserwacyjną wygodniejszą. Ta seria wyjątkowo funkcjonalnych i różnorodnych urządzeń obejmuje 14 modeli o wydajności chłodzenia od 218 do 782 kw. WERSJE INWCW Tylko chłodzenie INWCW/SSL Tylko chłodzenie, wersja wyciszona WŁAŚCIWOŚCI poliestrową farbą proszkową. poziomu oleju, zabezpieczenie przed przegrzaniem i zawory odcinające. żeliwa, umożliwiającymi dostęp w celu przeprowadzenia prac serwisowych. Każdy obieg chłodniczy wyposażony jest w niezależny skraplacz. Złącza wody do wody ze studni lub obwód zamknięty. chłodniczymi oraz z jednym obiegiem wodnym. znik, zabezpieczenie przeciwzamrożeniowe sprężarek. AKCESORIA IM Moduł zabezpieczający SL Izolacja akustyczna jednostki HR Schładzacz pary przegrzanej HRT Urządzenie do całkowitego odzysku ciepła MF Tłumik RF Zawory odcinające obiegu chłodniczego na liniach cieczy FE Grzałka parownika SS Soft start DP Urządzenie do pracy pompy ciepła CP Styki bezprądkowe Akcesoria dostarczone oddzielnie: MN Manometr wysokiego i niskiego ciśnienia MO Manometr oleju sprężarki CR Panel zdalnego sterowania IS Interfejs szeregowy RS 485 PV3 3 drogowy zawór presostatyczny AG Gumowy amortyzator drgań AM Sprężynowy amortyzator drgań FL Czujnik przepływu Akcesoria montowane fabrycznie: 104

16 DANE TECHNICZNE INWCW R407C Chłodzenie Wydajność chłodzenia (1) kw Pobór mocy (1) kw Grzanie Wydajność grzewcza (2) kw Pobór mocy (2) kw Ilość n Sprężarki Typ < Semi-hermetic > Obiegi chłodnicze n Stopnie wydajności n Przepływ wody l/s 10,42 11,32 12,71 14,05 15,34 16,63 18,63 Parownik Strata ciśnienia kpa Przyłącza wodne DN Przepływ wody l/s 13,23 14,38 16,01 17,68 19,40 20,97 23,65 Strata ciśnienia kpa Przyłącza wodne G ½ 2 ½ 2 ½ 2 ½ 2 ½ Zasilanie V/Ph/Hz < / 3 / > Dane elektryczne Maks. pobór prądu A Prąd rozruchowy A STD db(a) Ciśnienie akustyczne (3) Standardowo z akcesorium SL db(a) SSL db(a) Masa Masa transportowa Kg Masa robocza Kg INWCW INWCW Chłodzenie Wydajność grzewcza (1) kw Pobór mocy (1) kw Grzanie Wydajność grzewcza (2) kw Pobór mocy (2) kw Ilość n Sprężarki Typ < Semi-hermetic > Obiegi chłodnicze n Stopnie wydajności n Przepływ wody l/s 20,83 22,65 25,42 28,09 30,63 33,30 37,36 Parownik Strata ciśnienia kpa Przyłącza wodne DN Przepływ wody l/s 26,47 28,76 32,01 35,36 38,70 42,04 47,35 Strata ciśnienia kpa Przyłącza wodne G 2 ½ DN80 DN80 DN80 DN80 DN80 DN80 Zasilanie V/Ph/Hz < / 3 / Dane elektryczne Maks. pobór prądu A Prąd rozruchowy A STD db(a) Ciśnienie akustyczne (3) Standardowo z akcesorium SL db(a) SSL db(a) Masa Masa transportowa Kg Masa robocza Kg WYMIARY INWCW L P H STD mm SSL mm STD mm SSL mm STD mm SSL mm RYSUNEK WYMIA- WOLNA INWCW A mm 500 B mm 500 C mm 500 D (*) mm 800 INWCW A mm 500 B mm 500 C (*) mm 800 D mm 500 UWAGI (1) Woda lodowa od 12 do 7. Woda skraplająca od 30 do 35 (2) Gorąca woda od 40 do 45 C. Temperatura wody w parowniku 10 C (3) Ciśnienie akustyczne mierzone w wolnej przestrzeni w odległości 1 m od jednostki. Zgodnie z ISO (*) STRONA D: Po stronie rozdzielnicy. (*) STRONA C Od strony rozdzielacza. UWAGA. Waga wersji SSL podana jest w danych technicznych. 105

17 INWCW 702-V 5602-V AGREGATY WODY LODOWEJ CHŁODZONE WODĄ ZE SPRĘŻARKAMI ŚRUBOWYMI I WYMIENNIKAMI PŁASZCZOWO-RUROWYMI O MOCY OD 185 kw DO 1630 kw. OPIS JEDNOSTKI Agregaty wody lodowej serii 702-V+5602-V są przeznaczone do zaspokojenia potrzeba sektora usług lub systemów przemysłowych wymagających dużej mocy, umożliwiając wygodne rozłożenie obciążenia roboczego na kilka sprężarek. Urządzenia te, wyposażone w sprężarki śrubowe najnowszej generacji, wymienniki rurowe i przyłącza do wody ze studni lub wieży lodowej, lub suchej chłodnicy, mogą być także wyprodukowanej w wersji wyciszonej; co więcej, posiadają także szereg akcesoriów, montowanych fabrycznie lub sprzedawanych oddzielnie, takich jak szeregowe lub równoległe urządzenia do odzyskiwania ciepła, soft starty i, w razie potrzeby, urządzenia do obsługi pompy ciepła. Kompaktowa konstrukcja tych jednostek, przeznaczona do montażu wewnątrz budynków, została zaprojektowana i wyprodukowana pod kątem optymalizacji rozmieszczenia każdego z elementów tak, aby uczynić obsługę konserwacyjną wygodniejszą. Ta seria wyjątkowo funkcjonalnych i różnorodnych urządzeń obejmuje 20 modeli o wydajności chłodzenia od 185 do 1630 kw. WERSJE INWCW Tylko chłodzenie INWCW/SSL Tylko chłodzenie, wersja wyciszona WŁAŚCIWOŚCI poliestrową farbą proszkową. karteru, wziernikiem poziomu oleju, zabezpieczeniem termicznym i zaworami odcinającymi. żeliwa, umożliwiającymi dostęp w celu przeprowadzenia prac serwisowych. Każdy obieg chłodniczy wyposażony jest w niezależny skraplacz. Złącza wody do wody ze studni lub obwód zamknięty. chłodniczymi oraz z jednym obiegiem wodnym. znik, zabezpieczenie przeciwzamrożeniowe sprężarek. AKCESORIA Akcesoria montowane fabrycznie: IM Moduł zabezpieczający RZ Bezstopniowe sterowanie sprężarką HR Schładzacz pary przegrzanej HRT Urządzenie do całkowitego odzysku ciepła RF Zawory odcinające obiegu chłodniczego na liniach cieczy FE Grzałka parownika SS Soft start DP Urządzenie do pracy pompy ciepła CP Styki bezprądkowe Akcesoria dostarczone oddzielnie: MN Manometr wysokiego i niskiego ciśnienia CR Panel zdalnego sterowania IS Interfejs szeregowy RS 485 PV3 3 drogowy zawór presostatyczny, AG Gumowy amortyzator drgań AM Sprężynowy amortyzator drgań FL Czujnik przepływu 106

18 DANE TECHNICZNE R407C INWCW 702-V 802-V 902-V 1102-V 1202-V 1502-V 1602-V 1802-V 2002-V 2202-V Chłodzenie Wydajność chłodzenia (1) kw Pobór mocy (1) kw Grzanie Wydajność grzewcza (2) kw Pobór mocy (2) kw Ilość n Sprężarki Typ < S c re w > Obiegi chłodnicze n Stopnie wydajności n Przepływ wody l/s 8,84 10,80 11,75 13,90 15,24 17,68 20,40 22,46 25,13 28,91 Parownik Strata ciśnienia kpa Przyłącza wodne DN Przepływ wody l/s 11,08 13,57 14,72 17,34 18,97 21,98 25,32 28,00 31,10 35,59 Strata ciśnienia kpa Przyłącza wodne G ½ 2 ½ 2 ½ 2 ½ 2 ½ DN80 DN80 DN80 Zasilanie V/Ph/Hz < / 3 / > Dane elektryczne Maks. pobór prądu A Prąd rozruchowy A STD db(a) Ciśnienie akustyczne (3) SSL db(a) Masa Masa transportowa Kg Masa robocza Kg INWCW 702-V 5602-V INWCW 2402-V 3202-V 3302-V 3402-V 3602-V 4002-V 4202-V 4602-V 5002-V 5602-V Chłodzenie Wydajność chłodzenia (1) kw Pobór mocy (1) kw Grzanie Wydajność grzewcza (2) kw Pobór mocy (2) kw Ilość n Sprężarki Typ < S c re w > Obiegi chłodnicze n Stopnie wydajności n Przepływ wody l/s 30,24 36,02 40,28 42,86 44,48 49,02 52,36 63,64 72,05 77,88 Parownik Strata ciśnienia kpa Przyłącza wodne DN Przepływ wody l/s 37,41 44,43 49,59 52,75 54,75 60,30 64,40 78,74 88,63 95,70 Strata ciśnienia kpa Przyłącza wodne G DN80 DN80 DN80 DN100 DN100 DN100 DN100 DN100 DN125 DN125 Zasilanie V/Ph/Hz < / 3 / > Dane elektryczne Maks. pobór prądu A Prąd rozruchowy A STD db(a) Ciśnienie akustyczne (3) SSL db(a) Masa Masa transportowa Kg Masa robocza Kg WYMIARY INWCW 702-V 802-V 902-V 1102-V 1202-V 1502-V 1602-V 1802-V 2002-V 2202-V L STD mm P STD mm H STD mm INWCW 2402-V 3202-V 3302-V 3402-V 3602-V 4002-V 4202-V 4602-V 5002-V 5602-V L STD mm P STD mm H STD mm RYSUNEK WYMIA- WOLNA UWAGI INWCW 702-V 1602-V A mm 500 B mm 500 C (*) mm 800 D mm 500 INWCW 1802-V 5602-V A mm 500 B mm 500 C (*) mm 800 D mm 500 (1) Woda lodowa od 12 do 7. Woda skraplająca od 30 do 35 (2) Gorąca woda od 40 do 45 C. Temperatura wody w parowniku 10 C (3) Ciśnienie akustyczne mierzone w wolnej przestrzeni w odległości 1 m od jednostki. Zgodnie z ISO (*) STRONA C Od strony rozdzielacza. UWAGA. Waga wersji SSL podana jest w danych technicznych. 107

19 INWCW/Y 1302-B 9003-B AGREGATY WODY LODOWEJ CHŁODZONE WODĄ ZE SPRĘŻARKAMI ŚRUBOWYMI I WYMIENNIKAMI PŁASZCZOWO-RUROWYMI O MOCY OD 260 kw DO 2470 kw. OPIS JEDNOSTKI Agregaty wody lodowej serii 1302-B+9003-B z czynnikiem chłodniczym R134a są przeznaczone do zaspokojenia potrzeba sektora usług lub systemów przemysłowych wymagających dużej mocy, umożliwiając wygodne rozłożenie obciążenia roboczego na kilka sprężarek. Urządzenia te, wyposażone w sprężarki śrubowe najnowszej generacji, wymienniki rurowe i przyłącza do wody ze studni lub wieży lodowej, lub suchej chłodnicy, mogą być także wyprodukowanej w wersji wyciszonej; co więcej, posiadają także szereg akcesoriów, montowanych fabrycznie lub sprzedawanych oddzielnie, takich jak szeregowe lub równoległe urządzenia do odzyskiwania ciepła, soft starty i, w razie potrzeby, urządzenia do obsługi pompy ciepła. Kompaktowa konstrukcja tych jednostek, przeznaczona do montażu wewnątrz budynków, została zaprojektowana i wyprodukowana pod kątem optymalizacji rozmieszczenia każdego z elementów tak, aby uczynić obsługę konserwacyjną wygodniejszą. WERSJE INWCW/Y TYLKO CHŁODZENIE INWCW/Y/SSL TYLKO CHŁODZENIE, WERSJA WYCISZONA WŁAŚCIWOŚCI poliestrową farbą proszkową. przeziernik oleju, zabezpieczenie termiczne, zawór odcinający i bezstopniowa regulacja wydajności żeliwa, umożliwiającymi dostęp w celu przeprowadzenia prac serwisowych. Każdy obieg chłodniczy wyposażony jest w niezależny skraplacz. Złącza wody do wody ze studni lub obwód zamknięty. chłodniczymi oraz z jednym obiegiem wodnym. znik, zabezpieczenie przeciwzamrożeniowe sprężarek. Akcesoria montowane fabrycznie: AKCESORIA IM RZ HR HRT RF FE SS DP WM CP Moduł zabezpieczający Bezstopniowe sterowanie sprężarką Schładzacz pary przegrzanej Urządzenie do całkowitego odzysku ciepła Zawory odcinające obiegu chłodniczego na liniach cieczy Grzałka parownika Soft start Urządzenie do pracy pompy ciepła Web Monitoring umożliwia zdalne zarządzanie systemem przez protokoły komunikacji GPRS/GSM/TCP-IP. Upoważnieni użytkownicy mają dostęp do wyświetlacza na tablicy rozdzielczej, który pokazuje krytyczne informacje o systemie, dzięki którym użytkownik może dokonywać pomiarów, kontrolować pracę urządzenia i sporządzać raporty w razie potrzeby. Styki bezprądkowe Akcesoria dostarczone oddzielnie: MN Manometr wysokiego i niskiego ciśnienia CR Panel zdalnego sterowania IS Interfejs szeregowy RS 485 PV3 3 drogowy zawór presostatyczny, AG Gumowy amortyzator drgań AM Sprężynowy amortyzator drgań FL Czujnik przepływu 108

20 DANE TECHNICZNE R134a INWCW/Y 1302-B 1502-B 1702-B 1902-B 2002-B 2602-B 2802-B 3002-B 3602-B Chłodzenie Wydajność chłodzenia (1) kw Pobór mocy (1) kw Grzanie Wydajność grzewcza (2) kw Pobór mocy (2) kw Ciśnienie akustyczne 67 (3) Ilość n Sprężarki Typ < S c r e w > Obiegi chłodnicze n Stopnie wydajności n Przepływ wody l/s 12,76 15,43 17,87 20,35 23,32 27,57 31,53 35,83 42,62 Parownik Strata ciśnienia kpa Przyłącza wodne DN Przepływ wody l/s 15,48 18,71 21,67 24,67 28,00 33,43 38,00 42,99 51,32 Strata ciśnienia kpa DN Zasilanie V/Ph/Hz < / 3 / > Dane elektryczne Maks. pobór prądu A Maks. pobór rozruchu A STD db(a) Ciśnienie akustyczne (3) SSL db(a) Masa Masa transportowa Kg Masa robocza Kg INWCW/Y 1302-B 9003-B INWCW/Y 4202-B 4402-B 4802-B 5402-B 6002-B 6603-B 7203-B 8103-B 9003-B Chłodzenie Wydajność chłodzenia (1) kw Pobór mocy (2) kw Grzanie Wydajność grzewcza (2) kw Pobór mocy (2) kw Ilość n Sprężarki Typ < S c r e w > Obiegi chłodnicze n Stopnie wydajności n Przepływ wody l/s 50,12 55,37 61,44 68,70 77,02 85,47 94,65 105,30 118,15 Parownik Strata ciśnienia kpa Przyłącza wodne DN Przepływ wody l/s 60,17 66,55 73,67 82,42 92,45 102,53 113,52 126,47 142,04 Strata ciśnienia kpa Przyłącza wodne DN Zasilanie V/Ph/Hz < / 3 / > Dane elektryczne Maks. pobór prądu A Maks. pobór rozruchu A STD db(a) Ciśnienie akustyczne (3) SSL db(a) Masa Masa transportowa Kg Masa robocza Kg WYMIARY INWCW/Y 1302-B 1502-B 1702-B 1902-B 2002-B 2602-B 2802-B 3002-B 3602-B 4202-B 4402-B 4802-B 5402-B 6002-B 6603-B 7203-B 8103-B 9003-B STD mm L SSL mm STD mm P SSL mm STD mm H SSL mm RYSUNEK WYMIAROWY WOLNA UWAGI INWCW/Y 1302-B 1502-B A mm 500 B mm 500 C (*) mm 800 D mm 500 INWCW/Y 1702-B 9003-B A mm 500 B mm 500 C (*) mm 800 D mm 500 (1) Woda lodowa od 12 do 7 C. Woda skraplająca od 30 do 35 (2) Gorąca woda od 40 do 45 C. Temperatura wody w parowniku 10 C (3) Ciśnienie akustyczne mierzone w wolnej przestrzeni w odległości 1 m od jednostki. Zgodnie z ISO (*) STRONA C Od strony rozdzielacza. UWAGA. Waga wersji SSL podana jest w danych technicznych. 109

21 INWCW/TTY AGREGATY WODY LODOWEJ CHŁODZONE WODĄ ZE SPRĘŻARKAMI TYPU TURBOCOR (WIRNIKI Z LEWITACJĄ MAGNETYCZNĄ) I WYMIENNI- KAMI PŁASZCZOWO-RUROWYMI TYPU ZALANEGO DO PRACY Z WIEŻĄ O MOCY OD 333 kw DO 3696 kw. OPIS JEDNOSTKI Innowacyjne urządzenia INACA/TTY , pracujące z wieżą parownikową, zostały zaprojektowane aby zapewnić efektywne zaspokojenie wysoce selektywnych potrzeb systemowych. Wydajność przy obciążeniach częściowych, niskie prądy rozruchowe, niski poziom hałasu podczas pracy, obniżona waga oraz przemyślana na każdym etapie projektowania i produkcji konstrukcja, czynią urządzenia serii INWCW/TTY Innova szczytowym osiągnięciem firmy w zakresie rozwoju technicznego. Użycie bezolejowych sprężarek z lewitacją magnetyczną typu TURBOCOR, zarządzanych przez samoregulujący elektroniczny system sterowania, oraz parowników płaszczowo-rurowych typu zalanego, zapewnia wysoką wydajność energetyczną, osiągnięcie niedoścignionych wartości IPLV, pozwala także na eliminacje zbiorników akumulacyjnych przy jednoczesnej cichej pracy. W porównaniu z tradycyjnymi sprężarkami śrubowymi, jednostki IN- WCW/ TTY cechują się niskimi kosztami roboczymi w całym okresie użycia, przyczyniając się do oszczędności nawet do 50%. Dodatkowo, urządzenia te są wyposażone w system WEB MONITORING, do monitorowania i zdalnego zarządzania urządzeniami przez protokoły komunikacyjne GPRS/GSM/TCP- IP. Użytkownicy uprawnieni do korzystania z tej usługi mogą uzyskać dostęp do panelu Monitorowania, Zarządzania i Statystyk za pomocą dedykowanej strony internetowej. WERSJE INWCW/TTY Tylko chłodzenie dla wieży chłodniczej WŁAŚCIWOŚCI poliestrową farbą proszkową. konstrukcji Turbocor, bezolejowe, wirniki unoszone magnetycznie, ochrona przed przegrzaniem, zawór ssawny i tłoczny, ciągła regulacja wydajności dzięki wbudowanemu inwerterowi i automatycznemu systemowi antykawitacyjnemu. Obwód zasilania sprężarki jest wyposażony w zestaw kondensatorów elektrolitycznych do kontroli wzrostu napięcia w przypadku awarii zasilania, dławik do korekcji współczynnika mocy, filtr przeciwzakłóceniowy w celu zapewnienia zgodności elektromagnetycznej. z żeliwa, umożliwiającymi dostęp w celu przeprowadzenia prac serwisowych. wysokiej jakości przeznaczonym dla R134a, zniki, elektroniczne/cyfrowe zabezpieczenie przed przeciążeniem sprężarki, przekaźniki i zaciski do podłączenia zewnętrznego sterowania. szeregowy RS 485 oraz urządzenie do zdalnego monitorowania poprzez sieć GSM/GPRS/TCP-IP. AKCESORIA Akcesoria montowane fabrycznie: IM Moduł zabezpieczający HR Schładzacz pary przegrzanej HRT Urządzenie do całkowitego odzysku ciepła FE Grzałka parownika CP Styki bezprądkowe Akcesoria dostarczone oddzielnie: CR Panel zdalnego sterowania FL Czujnik przepływu 110
