Uprawa w formie szpaleru i konstrukcje dla owoców miękkich Systemy wspierające w winnicach, sadach i dla owoców miękkich

Transkrypt

1 Uprawa w formie szpaleru i konstrukcje dla owoców miękkich Systemy wspierające w winnicach, sadach i dla owoców miękkich Przewodnik po produktach

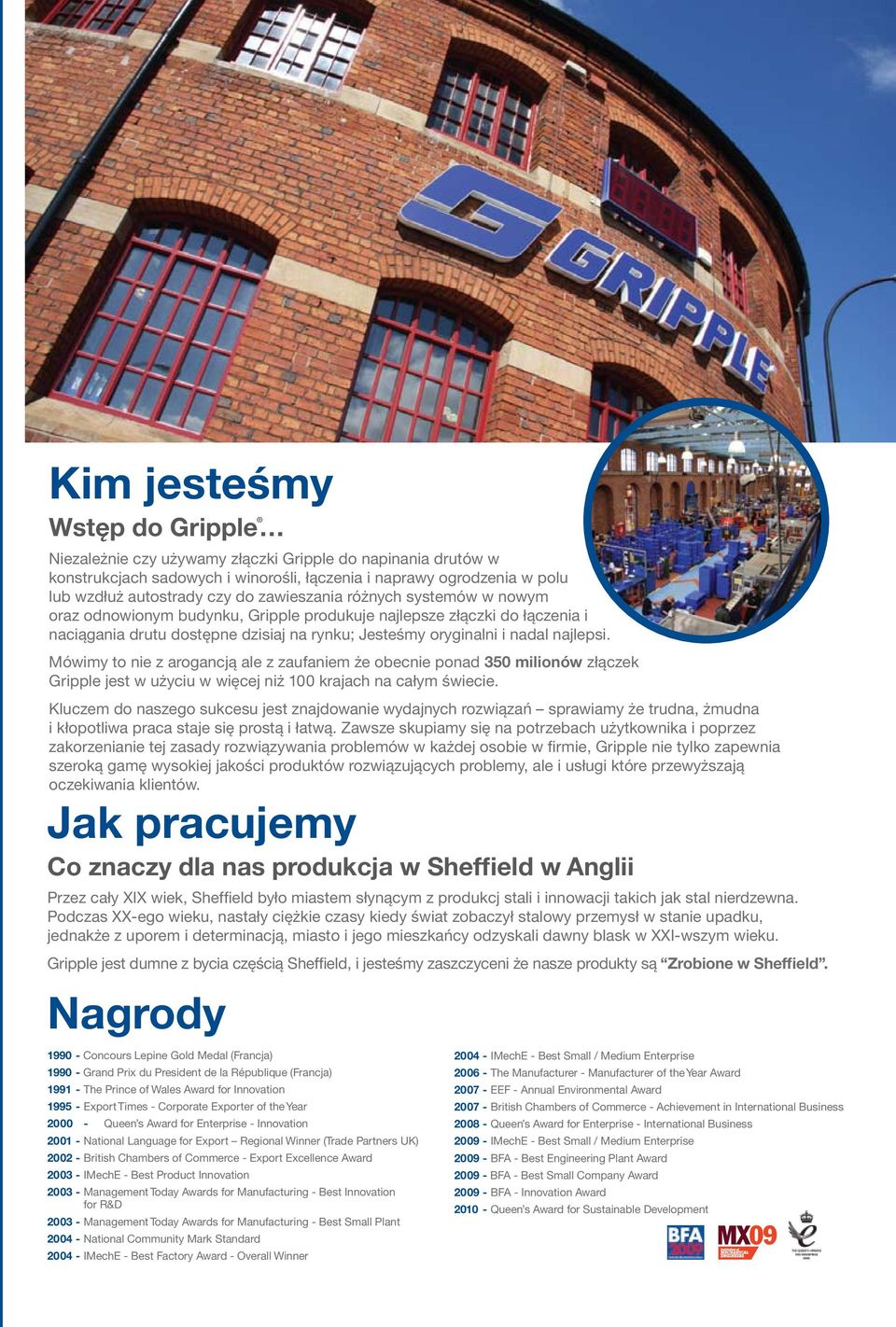

2 Kim jesteśmy Wstęp do Gripple Niezależnie czy używamy złączki Gripple do napinania drutów w konstrukcjach sadowych i winorośli, łączenia i naprawy ogrodzenia w polu lub wzdłuż autostrady czy do zawieszania różnych systemów w nowym oraz odnowionym budynku, Gripple produkuje najlepsze złączki do łączenia i naciągania drutu dostępne dzisiaj na rynku; Jesteśmy oryginalni i nadal najlepsi. Mówimy to nie z arogancją ale z zaufaniem że obecnie ponad 350 milionów złączek Gripple jest w użyciu w więcej niż 100 krajach na całym świecie. Kluczem do naszego sukcesu jest znajdowanie wydajnych rozwiązań sprawiamy że trudna, żmudna i kłopotliwa praca staje się prostą i łatwą. Zawsze skupiamy się na potrzebach użytkownika i poprzez zakorzenianie tej zasady rozwiązywania problemów w każdej osobie w firmie, Gripple nie tylko zapewnia szeroką gamę wysokiej jakości produktów rozwiązujących problemy, ale i usługi które przewyższają oczekiwania klientów. Jak pracujemy Co znaczy dla nas produkcja w Sheffield w Anglii Przez cały XIX wiek, Sheffield było miastem słynącym z produkcj stali i innowacji takich jak stal nierdzewna. Podczas XX-ego wieku, nastały ciężkie czasy kiedy świat zobaczył stalowy przemysł w stanie upadku, jednakże z uporem i determinacją, miasto i jego mieszkańcy odzyskali dawny blask w XXI-wszym wieku. Gripple jest dumne z bycia częścią Sheffield, i jesteśmy zaszczyceni że nasze produkty są Zrobione w Sheffield. Nagrody Concours Lepine Gold Medal (Francja) Grand Prix du President de la République (Francja) The Prince of Wales Award for Innovation Export Times - Corporate Exporter of the Year Queen s Award for Enterprise - Innovation National Language for Export Regional Winner (Trade Partners UK) British Chambers of Commerce - Export Excellence Award IMechE - Best Product Innovation Management Today Awards for Manufacturing - Best Innovation for R&D Management Today Awards for Manufacturing - Best Small Plant National Community Mark Standard IMechE - Best Factory Award - Overall Winner IMechE - Best Small / Medium Enterprise The Manufacturer - Manufacturer of the Year Award EEF - Annual Environmental Award British Chambers of Commerce - Achievement in International Business Queen s Award for Enterprise - International Business IMechE - Best Small / Medium Enterprise BFA - Best Engineering Plant Award BFA - Best Small Company Award BFA - Innovation Award Queen s Award for Sustainable Development

3 Rozwiązywanie problemów i rozwój nowych produktów to główne wartości na których oparta jest firma. Od startu z 1 produktem w 1 kraju do gamy ponad 1,000 produktów w 100 krajach, zdolność projektowania tego czego ludzie potrzebują jest naszym kluczem do sukcesu. Zawartość Gama produktów Gripple, strony 4-5 Szpalery winorośli, strony 6-7 Rozwiązania dla słupków, strony 8-9 Zamocowanie szpaleru winorośli, strony Konstrukcje sadowe i ich kotwienie, strony Systemy wspierające i ochrona owoców miękkich, strony Szklarnie, strony Akcesoria, strony 19

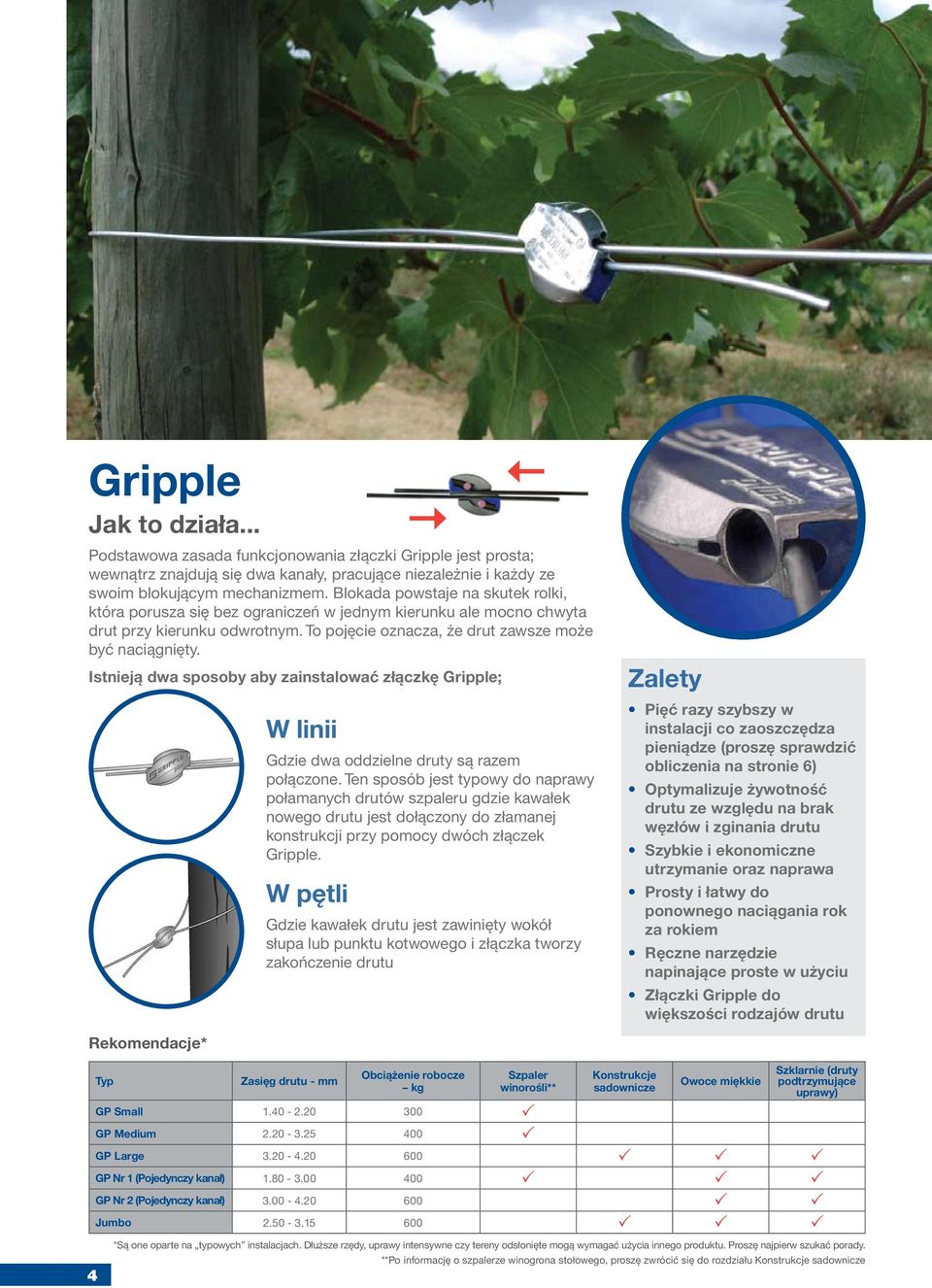

4 Gripple Jak to działa... Podstawowa zasada funkcjonowania złączki Gripple jest prosta; wewnątrz znajdują się dwa kanały, pracujące niezależnie i każdy ze swoim blokującym mechanizmem. Blokada powstaje na skutek rolki, która porusza się bez ograniczeń w jednym kierunku ale mocno chwyta drut przy kierunku odwrotnym. To pojęcie oznacza, że drut zawsze może być naciągnięty. Istnieją dwa sposoby aby zainstalować złączkę Gripple; Rekomendacje* W linii Gdzie dwa oddzielne druty są razem połączone. Ten sposób jest typowy do naprawy połamanych drutów szpaleru gdzie kawałek nowego drutu jest dołączony do złamanej konstrukcji przy pomocy dwóch złączek Gripple. W pętli Gdzie kawałek drutu jest zawinięty wokół słupa lub punktu kotwowego i złączka tworzy zakończenie drutu Zalety Pięć razy szybszy w instalacji co zaoszczędza pieniądze (proszę sprawdzić obliczenia na stronie 6) Optymalizuje żywotność drutu ze względu na brak węzłów i zginania drutu Szybkie i ekonomiczne utrzymanie oraz naprawa Prosty i łatwy do ponownego naciągania rok za rokiem Ręczne narzędzie napinające proste w użyciu Złączki Gripple do większości rodzajów drutu 4 Typ Zasięg drutu - mm Obciążenie robocze kg Szpaler winorośli** Konstrukcje sadownicze Owoce miękkie Szklarnie (druty podtrzymujące uprawy) GP Small P GP Medium P GP Large P P P GP Nr 1 (Pojedynczy kanał) P P P GP Nr 2 (Pojedynczy kanał) P P Jumbo P P P *Są one oparte na typowych instalacjach. Dłuższe rzędy, uprawy intensywne czy tereny odsłonięte mogą wymagać użycia innego produktu. Proszę najpierw szukać porady. **Po informację o szpalerze winogrona stołowego, proszę zwrócić się do rozdziału Konstrukcje sadownicze

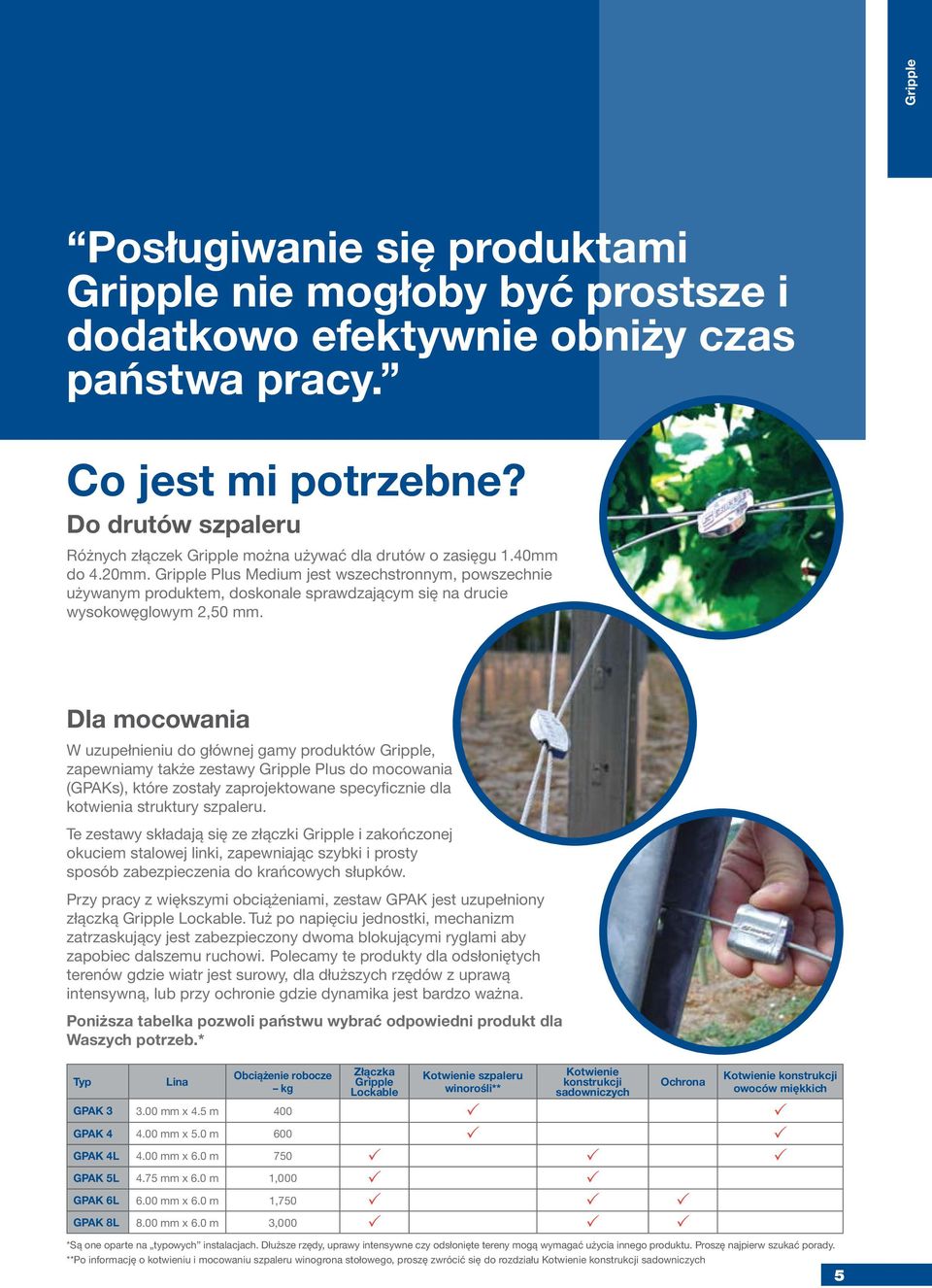

5 Gripple Posługiwanie się produktami Gripple nie mogłoby być prostsze i dodatkowo efektywnie obniży czas państwa pracy. Co jest mi potrzebne? Do drutów szpaleru Różnych złączek Gripple można używać dla drutów o zasięgu 1.40mm do 4.20mm. Gripple Plus Medium jest wszechstronnym, powszechnie używanym produktem, doskonale sprawdzającym się na drucie wysokowęglowym 2,50 mm. Dla mocowania W uzupełnieniu do głównej gamy produktów Gripple, zapewniamy także zestawy Gripple Plus do mocowania (GPAKs), które zostały zaprojektowane specyficznie dla kotwienia struktury szpaleru. Te zestawy składają się ze złączki Gripple i zakończonej okuciem stalowej linki, zapewniając szybki i prosty sposób zabezpieczenia do krańcowych słupków. Przy pracy z większymi obciążeniami, zestaw GPAK jest uzupełniony złączką Gripple Lockable. Tuż po napięciu jednostki, mechanizm zatrzaskujący jest zabezpieczony dwoma blokującymi ryglami aby zapobiec dalszemu ruchowi. Polecamy te produkty dla odsłoniętych terenów gdzie wiatr jest surowy, dla dłuższych rzędów z uprawą intensywną, lub przy ochronie gdzie dynamika jest bardzo ważna. Poniższa tabelka pozwoli państwu wybrać odpowiedni produkt dla Waszych potrzeb.* Typ Lina Obciążenie robocze kg Złączka Gripple Lockable Kotwienie szpaleru winorośli** Kotwienie konstrukcji sadowniczych Ochrona Kotwienie konstrukcji owoców miękkich GPAK mm x 4.5 m 400 P P GPAK mm x 5.0 m 600 P P GPAK 4L 4.00 mm x 6.0 m 750 P P P GPAK 5L 4.75 mm x 6.0 m 1,000 P P GPAK 6L 6.00 mm x 6.0 m 1,750 P P P GPAK 8L 8.00 mm x 6.0 m 3,000 P P P *Są one oparte na typowych instalacjach. Dłuższe rzędy, uprawy intensywne czy odsłonięte tereny mogą wymagać użycia innego produktu. Proszę najpierw szukać porady. **Po informację o kotwieniu i mocowaniu szpaleru winogrona stołowego, proszę zwrócić się do rozdziału Kotwienie konstrukcji sadowniczych 5

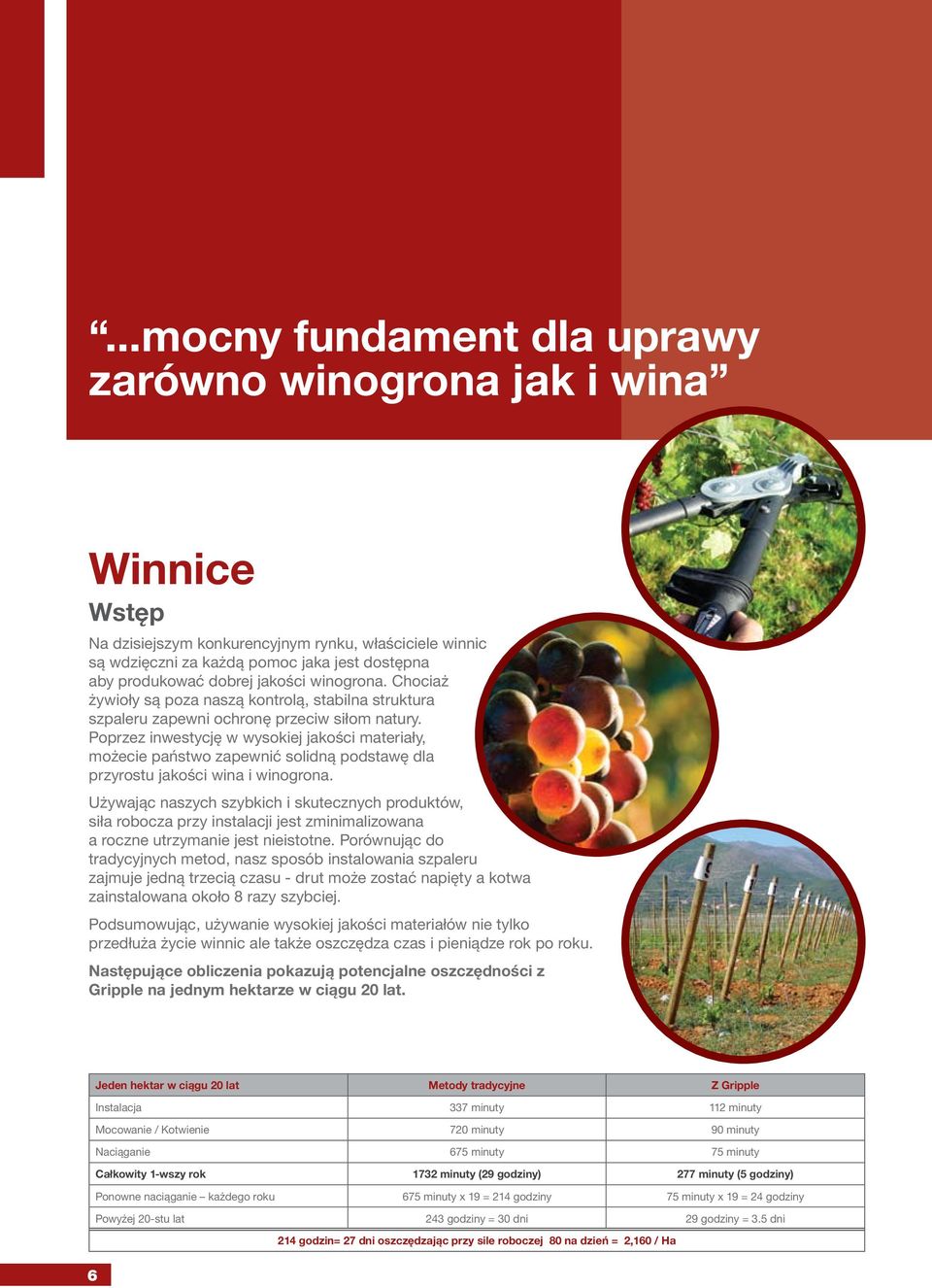

6 ...mocny fundament dla uprawy zarówno winogrona jak i wina Winnice Wstęp Na dzisiejszym konkurencyjnym rynku, właściciele winnic są wdzięczni za każdą pomoc jaka jest dostępna aby produkować dobrej jakości winogrona. Chociaż żywioły są poza naszą kontrolą, stabilna struktura szpaleru zapewni ochronę przeciw siłom natury. Poprzez inwestycję w wysokiej jakości materiały, możecie państwo zapewnić solidną podstawę dla przyrostu jakości wina i winogrona. Używając naszych szybkich i skutecznych produktów, siła robocza przy instalacji jest zminimalizowana a roczne utrzymanie jest nieistotne. Porównując do tradycyjnych metod, nasz sposób instalowania szpaleru zajmuje jedną trzecią czasu - drut może zostać napięty a kotwa zainstalowana około 8 razy szybciej. Podsumowując, używanie wysokiej jakości materiałów nie tylko przedłuża życie winnic ale także oszczędza czas i pieniądze rok po roku. Następujące obliczenia pokazują potencjalne oszczędności z Gripple na jednym hektarze w ciągu 20 lat. Jeden hektar w ciągu 20 lat Metody tradycyjne Z Gripple Instalacja 337 minuty 112 minuty Mocowanie / Kotwienie 720 minuty 90 minuty Naciąganie 675 minuty 75 minuty Całkowity 1-wszy rok 1732 minuty (29 godziny) 277 minuty (5 godziny) Ponowne naciąganie każdego roku 675 minuty x 19 = 214 godziny 75 minuty x 19 = 24 godziny Powyżej 20-stu lat 243 godziny = 30 dni 29 godziny = 3.5 dni 214 godzin= 27 dni oszczędzając przy sile roboczej 80 na dzień = 2,160 / Ha 6

7 Vineyard Trellis Product application The ideal installation is to install the Gripple in a loop format around each end post. The most commonly used size for vineyard trellising (with average length rows) is a Gripple Medium. If rows are particularly long, exposed or crops are intense - we would recommend choosing a Gripple Jumbo. Szpalery winorośli Szpalery winorośli Zastosowanie produktu Format pętli wokół krańcowego słupa jest idealnym sposobem instalacji złączki Gripple. Instalacja w pętli jest do 50% silniejsza niż metoda w linii, i dlatego gdzie możliwe zawsze polecamy zapętlać drut konstrukcji wokół słupa. Łączenie w linii jest idealnym rozwiązaniem gdy druty szpaleru są połamane lub uszkodzone i wymagają naprawy. W takich sytuacjach, należy użyć dwóch złączek Gripple i kawałka drutu na linii konstrukcji, następnie napinać jak zazwyczaj. Powszechnie używaną złączką Gripple dla szpaleru w winnicach (o przeciętnej długości rzędów) jest Gripple Plus Medium. Jeżeli rzędy są szczególnie długie, teren jest odsłonięty lub uprawy są intensywne, zalecamy użycie Gripple Jumbo. Jak napinać? Już po połączeniu drutu, czy to metodą linii czy pętli, drut jest napinany przy pomocy urządzenia napinającego Gripple Torq. Nasze specjalnie zaprojektowane narzędzie zawiera wbudowany miernik obrotowy do pomiaru zastosowanej siły i zapewnia konsekwentne rezultaty za każdym razem. Po prostu należy ustawić miernik to pożądanego stopnia naciągnięcia, umieścić złączkę Gripple w narzędziu, a drut w krzywkę, a następnie zamknąć uchwyty. Gdy rękojeść przesunęła się ze słyszalnym stuknięciem, mają państwo pewność, że wybrany stopień naciągnięcia został osiągnięty. Porady Proszę pozostawić długą pętlę wokół słupka krańcowego tak aby z łatwością można ponownie naciągać rok po roku koniec drutu. Jeżeli złączka Gripple znajduje się zbyt blisko słupka, można ją naciągnąć poprzez umieszczenie narzędzia w środku pętli i napinania jej z tego miejsca. To z kolei sprawi, że złączka Gripple przesunie się od słupka. KLIK! 7

8 GP Nr 1 (dla metalowych słupków) Zastosowanie Gripple Plus Nr 1 jest zaprojektowany dla szpaleru z krańcowymi metalowymi słupkami. Skonstruowany z jednym kanałem niż zazwyczaj dwoma, GP Nr 1 działa jak zakończenie na tyłach słupka. Zawierający te same niekorodujące ceramiczne rolki co złączka Gripple Plus Medium i z zasięgiem drutu 1,80-3,00 mm oraz obciążeniem 400 kg, GP Nr 1 może być stosowany w większości winnic z krańcowymi metalowymi słupkami. Zaprojektowany z przydatnym kanałem bezpieczeństwa, koniec drutu może być z powrotem zakręcony i włożony w złączkę, zapewniając bezpieczne i staranne wykończenie. Jeżeli słupek jest ukierunkowany otwartą stroną na zewnątrz, istnieje także przydatny adaptor który może zostać umieszczony w Napinaczu Torq aby ułatwić naciąganie. Instalacja Porady Jeżeli słupek jest zainstalowany `otwartą stroną na zewnątrz, ten przydatny adaptor jest wstawiony w narzędzie czyniąc naciąganie łatwiejszym. 8

9 nie trzeba klamr czy narzędzi i co najlepsze, jeden zestaw pasuje do wszystkich rodzajów słupów Rozwiązania dla słupków Zestaw dla betonowych słupków Zastosowanie Zestaw Gripple dla betonowych słupków zapewnia prosty i szybki sposób zabezpieczenia konstrukcji do krańcowych słupków betonowych. Nie ma potrzeby skręcania czy zwijania drutu, nie trzeba brzydkich metalowych klamr czy narzędzi i co najlepsze, jeden zestaw pasuje do wszystkich rodzajów słupków. Pomysłowy kołnierz trzyma drut w pozycji,zapewniając instalację i naciąganie zaledwie w 30 sekund, co czyni to najszybszą metodą dostępną dzisiaj na rynku. Instalacja Zalety Instalacja i napinanie tylko w 30 sekund Prosty w obsłudze / zestaw szybki w instalacji Pasuje do wszystkich rozmiarów betonowych słupków Wykonanie z trwałych materiałów (wysoko ocynkowana lina / tworzywo odporne na działanie UV) Używany ze standardowym Napinaczem Gripple Torq 9

10 ...przedstawiamy prosty w użyciu, szybki w instalacji zestaw z kotwą. Gripple GPAK dla winnic Zastosowanie Oparty na sprawdzonej zasadzie łączenia i napinania drutu, zestaw Gripple do mocowania (GPAK), prezentuje prosty w użyciu i obsłudze sposób mocowania, który jest także szybki w instalacji. Zestawy o różnych rozmiarach składają się ze stalowej linki o ustalonej długości i złączki Gripple do łączenia i napinania. Każdy uniwersalny zestaw GPAK3 daje państwu możliwość użycia podwójnej pętli z okuciem na słupkach drewnianych lub specjalnie zaprojektowanego zakończenia aby przełożyć przez słupki metalowe. Każdy zestaw GPAK zawiera wystarczającą długość linki aby zainstalować ją na kształt litery V. Instalacja wykonana tym sposobem wpływa na korzystny podział obciążenia, co powoduje wzmocnienie całości konstrukcji szpaleru. Zalety Instalacja szybciej niż w jedną minutę Odpowiedni zarówno na drewnianych jak i metalowych słupkach Możliwość wysokich obciążeń wybierz z gamy produktów Wysoko ocynkowana lina dla maksymalnej ochrony Instalacja na kształt litery V dla maksymalnej ochrony konstrukcji Ponowne naciąganie rok za rokiem Zestawy ze złączką Lockable dostępne dla dynamicznych zastosowań Typ Lina Obciążenie robocze kg Kotwienie szpaleru winorośli GPAK mm x 4.5 m 400 P GPAK mm x 5.0 m 600 P 10

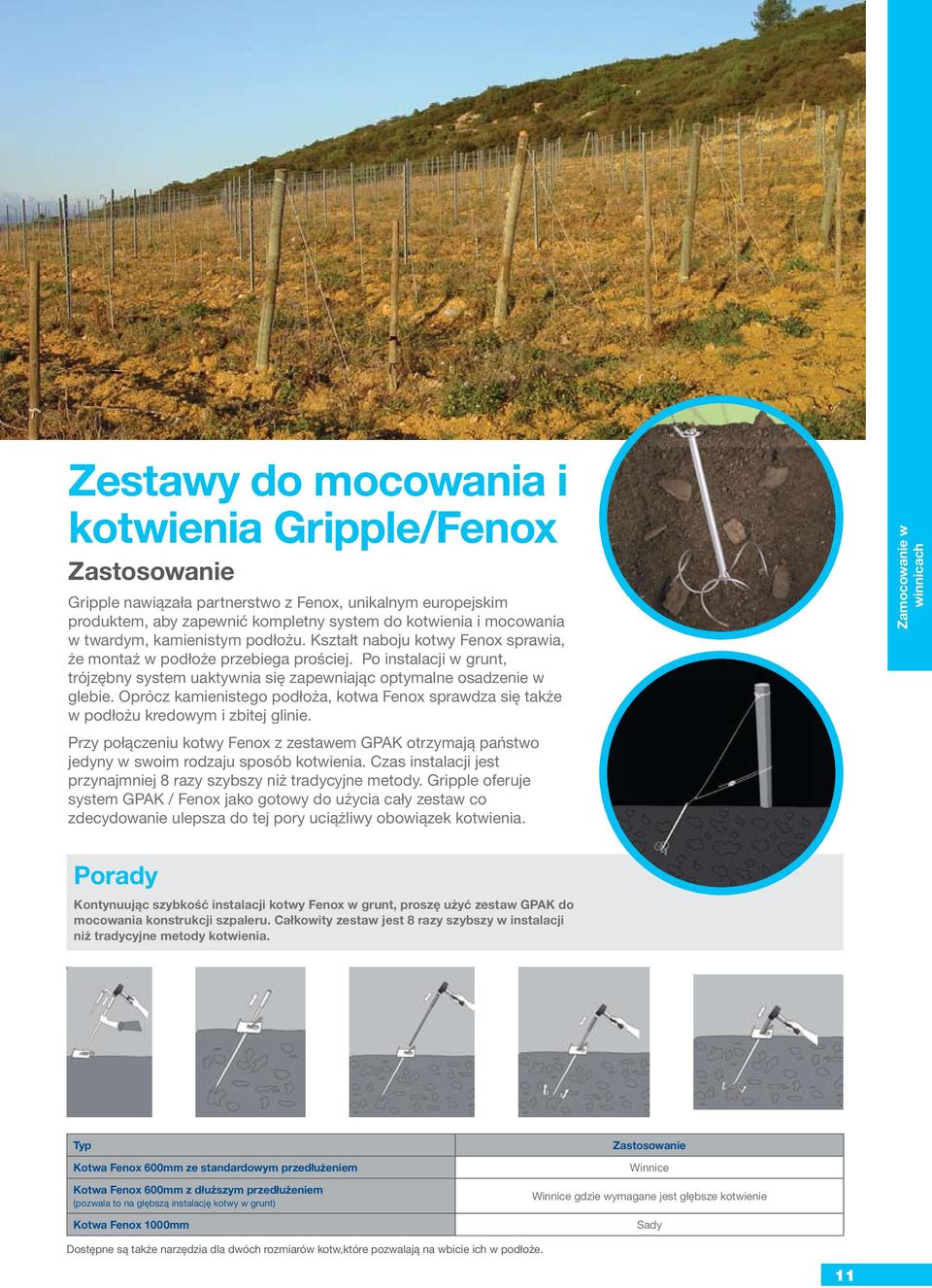

11 Zestawy do mocowania i kotwienia Gripple/Fenox Zastosowanie Gripple nawiązała partnerstwo z Fenox, unikalnym europejskim produktem, aby zapewnić kompletny system do kotwienia i mocowania w twardym, kamienistym podłożu. Kształt naboju kotwy Fenox sprawia, że montaż w podłoże przebiega prościej. Po instalacji w grunt, trójzębny system uaktywnia się zapewniając optymalne osadzenie w glebie. Oprócz kamienistego podłoża, kotwa Fenox sprawdza się także w podłożu kredowym i zbitej glinie. Przy połączeniu kotwy Fenox z zestawem GPAK otrzymają państwo jedyny w swoim rodzaju sposób kotwienia. Czas instalacji jest przynajmniej 8 razy szybszy niż tradycyjne metody. Gripple oferuje system GPAK / Fenox jako gotowy do użycia cały zestaw co zdecydowanie ulepsza do tej pory uciążliwy obowiązek kotwienia. Zamocowanie w winnicach Porady Kontynuując szybkość instalacji kotwy Fenox w grunt, proszę użyć zestaw GPAK do mocowania konstrukcji szpaleru. Całkowity zestaw jest 8 razy szybszy w instalacji niż tradycyjne metody kotwienia. Typ Kotwa Fenox 600mm ze standardowym przedłużeniem Kotwa Fenox 600mm z dłuższym przedłużeniem (pozwala to na głębszą instalację kotwy w grunt) Kotwa Fenox 1000mm Zastosowanie Winnice Winnice gdzie wymagane jest głębsze kotwienie Sady Dostępne są także narzędzia dla dwóch rozmiarów kotw,które pozwalają na wbicie ich w podłoże. 11

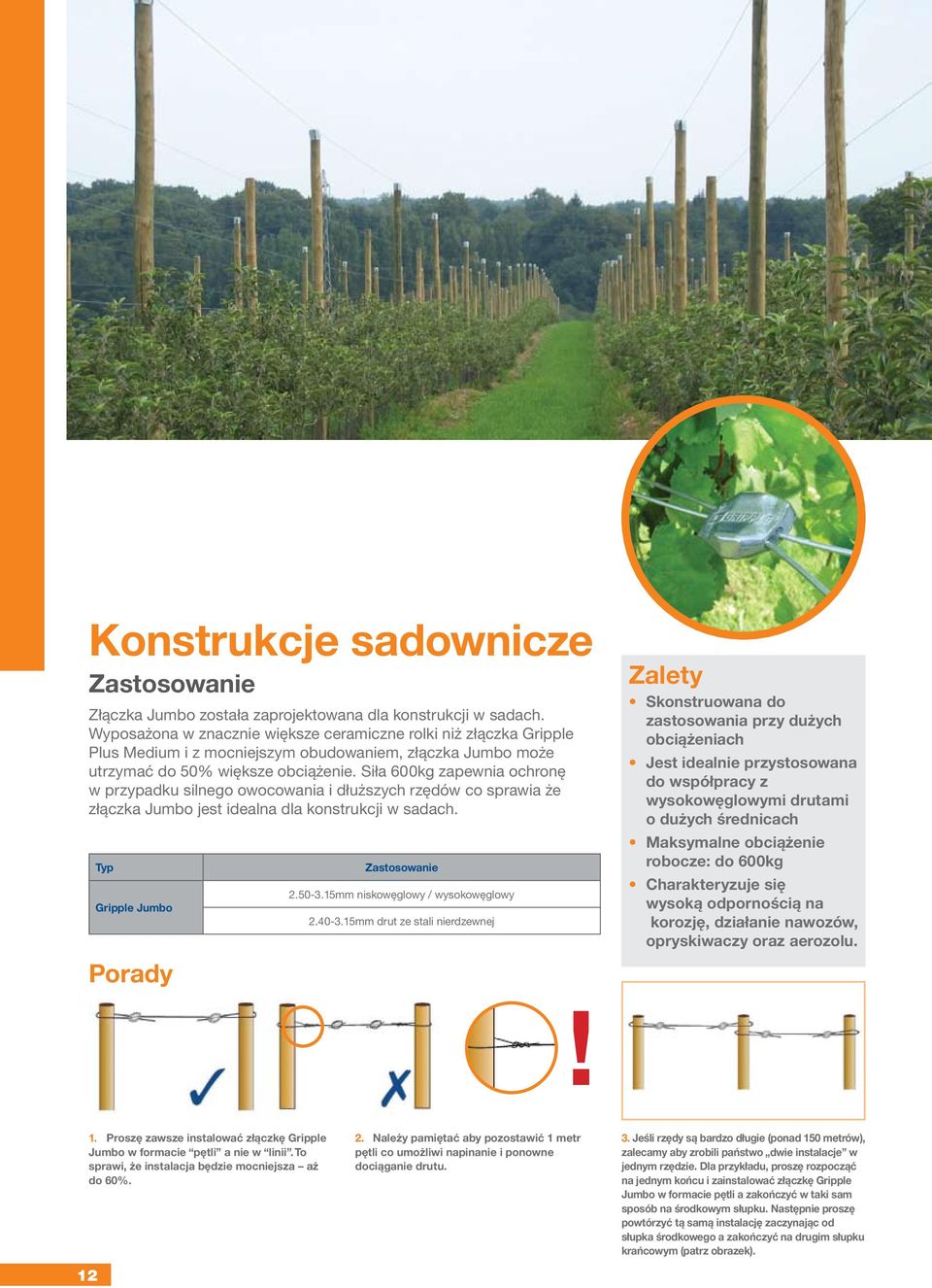

12 Konstrukcje sadownicze Zastosowanie Złączka Jumbo została zaprojektowana dla konstrukcji w sadach. Wyposażona w znacznie większe ceramiczne rolki niż złączka Gripple Plus Medium i z mocniejszym obudowaniem, złączka Jumbo może utrzymać do 50% większe obciążenie. Siła 600kg zapewnia ochronę w przypadku silnego owocowania i dłuższych rzędów co sprawia że złączka Jumbo jest idealna dla konstrukcji w sadach. Typ Gripple Jumbo Porady Zastosowanie mm niskowęglowy / wysokowęglowy mm drut ze stali nierdzewnej Zalety Skonstruowana do zastosowania przy dużych obciążeniach Jest idealnie przystosowana do współpracy z wysokowęglowymi drutami o dużych średnicach Maksymalne obciążenie robocze: do 600kg Charakteryzuje się wysoką odpornością na korozję, działanie nawozów, opryskiwaczy oraz aerozolu.! 1. Proszę zawsze instalować złączkę Gripple Jumbo w formacie pętli a nie w linii. To sprawi, że instalacja będzie mocniejsza aż do 60% Należy pamiętać aby pozostawić 1 metr pętli co umożliwi napinanie i ponowne dociąganie drutu. 3. Jeśli rzędy są bardzo długie (ponad 150 metrów), zalecamy aby zrobili państwo dwie instalacje w jednym rzędzie. Dla przykładu, proszę rozpocząć na jednym końcu i zainstalować złączkę Gripple Jumbo w formacie pętli a zakończyć w taki sam sposób na środkowym słupku. Następnie proszę powtórzyć tą samą instalację zaczynając od słupka środkowego a zakończyć na drugim słupku krańcowym (patrz obrazek).

13 ze swoją ciężką obudową, Gripple Jumbo może nieść nawet do 50% więcej obciążenia niż Gripple Plus Medium. Mocowanie / Kotwienie konstrukcji w sadach Cięższe owoce wymagają solidniejszej struktury. Kiedy owocowanie jest silne, rzędy długie a konstrukcje wysokie, cała struktura może być podatna na negatywne wpływy środowiska naturalnego. Zestaw do mocowania GPAK ze złączką Lockable choć posiada te same zalety co regularny zestaw GPAK, to dodatkowo posiada drugorzędny mechanizm blokady, który zabezpiecza złączkę na lince stalowej. To sprawia, że struktura pozostaje na miejscu wraz ze wzrostem sadzonek i pod naciskiem sił natury. Zestawy GPAK ze złączką Lockable dostępne są w różnych rozmiarach, tak aby zaspokoić różną długość, wysokość i formę konstrukcji. Poniżej znajduje się spis zaleceń wyjaśniający co gdzie stosować. Konstrukcje sadowe i ich kotwienie Porady Zestawy GPAK ze złączką Lockable mogą być również wykorzystywane w połączeniu z kotwą Fenox (patrz strona 11). Proszę dobrać rozmiary dla uzyskania albo lżejszej albo o wiele cięższej struktury. Oszacowana długość rzędu Urodzaj na drzewo 100 metrów 200 metrów 300 metrów Niski (< 30 kg na drzewo) GPAK 4L GPAK 5L GPAK 6L Średni (30 60 kg na drzewo) GPAK 4L GPAK 5L GPAK 6L Wysoki (> 60 kg na drzewo) GPAK 5L GPAK 6L GPAK 6L * Te dane oparte są na typowych instalacjach. Proszę najpierw zasięgnąć porady. 13

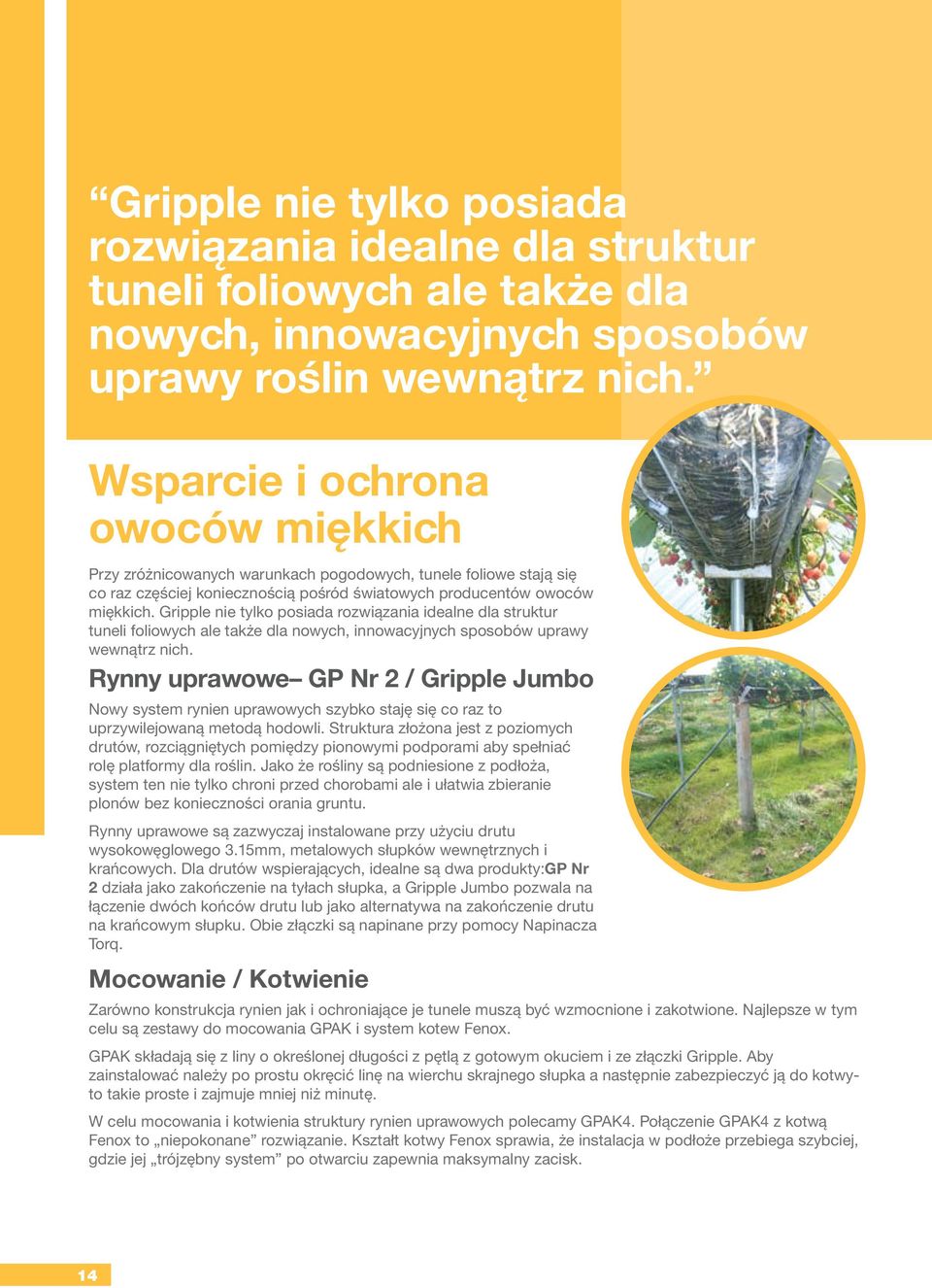

14 Gripple nie tylko posiada rozwiązania idealne dla struktur tuneli foliowych ale także dla nowych, innowacyjnych sposobów uprawy roślin wewnątrz nich. Wsparcie i ochrona owoców miękkich Przy zróżnicowanych warunkach pogodowych, tunele foliowe stają się co raz częściej koniecznością pośród światowych producentów owoców miękkich. Gripple nie tylko posiada rozwiązania idealne dla struktur tuneli foliowych ale także dla nowych, innowacyjnych sposobów uprawy wewnątrz nich. Rynny uprawowe GP Nr 2 / Gripple Jumbo Nowy system rynien uprawowych szybko staję się co raz to uprzywilejowaną metodą hodowli. Struktura złożona jest z poziomych drutów, rozciągniętych pomiędzy pionowymi podporami aby spełniać rolę platformy dla roślin. Jako że rośliny są podniesione z podłoża, system ten nie tylko chroni przed chorobami ale i ułatwia zbieranie plonów bez konieczności orania gruntu. Rynny uprawowe są zazwyczaj instalowane przy użyciu drutu wysokowęglowego 3.15mm, metalowych słupków wewnętrznych i krańcowych. Dla drutów wspierających, idealne są dwa produkty:gp Nr 2 działa jako zakończenie na tyłach słupka, a Gripple Jumbo pozwala na łączenie dwóch końców drutu lub jako alternatywa na zakończenie drutu na krańcowym słupku. Obie złączki są napinane przy pomocy Napinacza Torq. Mocowanie / Kotwienie Zarówno konstrukcja rynien jak i ochroniające je tunele muszą być wzmocnione i zakotwione. Najlepsze w tym celu są zestawy do mocowania GPAK i system kotew Fenox. GPAK składają się z liny o określonej długości z pętlą z gotowym okuciem i ze złączki Gripple. Aby zainstalować należy po prostu okręcić linę na wierchu skrajnego słupka a następnie zabezpieczyć ją do kotwyto takie proste i zajmuje mniej niż minutę. W celu mocowania i kotwienia struktury rynien uprawowych polecamy GPAK4. Połączenie GPAK4 z kotwą Fenox to niepokonane rozwiązanie. Kształt kotwy Fenox sprawia, że instalacja w podłoże przebiega szybciej, gdzie jej trójzębny system po otwarciu zapewnia maksymalny zacisk. 14

15 Ochrona Systemy ochrony, czy będą to tunele foliowe, płótna cieniujące lub sieci ochronne - mogą być często zniszczone pod wpływem silnego wiatru, gradu czy deszczu. Te lekkie tkaniny często działają jako żagle i wzamian z kolei powodują stres w zakresie struktury. Dlatego szkielet struktury powinien być solidny i bezpieczny, a jednocześnie w tym samym czasie pozwalać na kontrolowany przepływ. Podobnie jak przy konstrukcji rynien, partnerswo pomiędzy GPAK i Fenox jest idealnym systemem do wykorzystania tutaj, ale istnieje także możliwość skorzystania z GPAK ze złączką Lockable, która jest preferowanym produktem w tak dynamicznym środowisku. Idealny dla mocowania tuneli, sieci dla ochrony przed ptactwem i gradem, płócień cieniujących lub w jakimkolwiek innym przypadku, gdzie występuje ruch materiałów, zestaw GPAK Lockable składa się ze złączki Lockable i liny o określonej długości. Gripple Lockable jest zasadniczo taka sama jak standardowa złączka Gripple, ale wyposażona jest w dodatkowy mechanizm blokujący. GPAK Lockable jest także idealny dla bardzo wymagającego i wytrzymałego kotwienia, jako że zestawy aż do 8mm średnicy liny są dostępne. Konstrukcje wspierające i ochrona owoców miękkich Typ Lina Obciążenie robocze kg Mocowanie / Kotwienie dla ochrony Mocowanie / Kotwienie owoców miękkich GPAK mm 400 P GPAK mm 600 P GPAK 4L 4.00 mm 750 P GPAK 5L 4.75 mm 1,000 P GPAK 6L 6.00 mm 1,750 P GPAK 8L 8.00 mm 3,000 P 15

16 Szklarnie Posiadamy rewolucyjny asortyment produktów do obsługi rynku szklarni. Te innowacyjne metody są wynikiem intensywnych doświadczeń na rynku rolnym i przemysłowym, i z tego właśnie stworzyliśmy gamę rozwiązań dla szklarń w zakresie zawieszania, podpory i kurtyn cieniujących. Zalety Łatwy w użyciu prosty w instalacji i prosty w obsłudze Napinaj ręcznie nie ma potrzeby stosowania żadnych narzędzi Uniwersalny - bardzo wytrzymałe jednostki, odpowiednie do pracy z drutami wspierającymi od 2.00mm do 3.15mm Mocny obciązenie robocze 600kg Elastyczny istnieje opcja zapętlenia wokół przy pomocy Gripple Jumbo lub włożenia przez otwór przy pomocy GP No.2 Trwały mechanizm i części odporne na korozję Konstrukcje podtrzymujące rośliny - wzmocnienie Gripple Jumbo i GP Nr 2 są idealne dla wzmocnienia poziomych konstrukcji podtrzymujących rośliny wykorzystywanych pod uprawę pomidorów, ogórków i papryki. Nie tylko nasze produkty są wykorzystywane do zainstalowania poszczególnych drutów, ale także do wspierania ich w regularnych odstępach wzdłuż rzędu. To właśnie w tym wiedza Gripple na temat rozwiązań zawieszających jest nieoceniona. Typ Zasięg Obciążenie Zastosowanie GP Nr mm 400 kg Wykończenie drutu (jeden kanał) GP Nr mm 600 kg Wykończenie drutu (jeden kanał) Gripple Jumbo mm 600 kg Zapętlanie lub łączenie drutu Instalacja złączki GP Nr. 2 Instalacja złączki Jumbo 16

17 Jeden produkt Gripple może być użyty w miejsce wielu innych, i zainstalowany w ułamku czasu. Konstrukcje podtrzymujące uprawy Zapewniamy nie tylko produkty do wykańczania konstrukcji podtrzymujących uprawy (np. Gripple Jumbo lub GP Nr 2), ale także produkty takie jak Gripple TPAK i Karabińczyk, które mogą być także zainstalowane aby aktywnie wspierać te druty. Przestarzałe, wygięte haki stalowe były używane w tym celu w przeszłości, ale nasze rozwiązania oferują państwu zupełnie nową alternatywę. TPAK oferuje łatwą i szybką regulację, pozwalając na przemieszczenie się drutów wspierających w górę lub w dół w którymkolwiek momencie instalacji, a nawet w trakcie wzrostu roślin. To dostosowywanie pozwala plantatorom na ustawienie drutów wspierających w doskonałej pozycji. Co więcej, Karabińczyk w rzeczywistości zastępuje staroświeckie haki stalowe, i oferuje minimalny czas instalacji oraz silne wsparcie. Oba produkty składają się z mocno ocynkowanej liny, są bardzo lekkie i przeznaczone do promowania maksymalnego spożycia światła dla państwa roślin. Dla nowych projektów szklarni, zarówno Gripple T-Pak jak i Karabińczyk mogą być wykonane na zamówienie w określonych długościach zgodnie z wymogami. Kurtyny cieniujące GP Nr 1 i GP Nr 2 są idealne dla systemów cieniujących. Produkty te są zaprojektowane z pojedynczym kanałem, i mimo że działają jak zakończenie, nadal zezwalają na naciąganie. Użycie złączki Gripple do szybkiej instalacji i napięcia drutów dla tkanin cieniujących lub ekranów termoizolacycjnych posiada wiele zalet i przewagę nad innymi metodami. Gwarantuje ona pełen zasięg, optymalizując skuteczność materiału. Złączka Gripple może być wykorzystywana w szczelnych pomieszczeniach, do których inne metody lub produkty nie mogą być użyte. Instalacja Szklarnie 17

18 ... nie ma potrzeby korzystania z dodatkowych narzędzi, a przede wszystkim instalacja odbywa się w sekundy Szklarnie W uzupełnieniu do konstrukcji podtrzymujących uprawy i systemów cieniujących, istnieje szereg innych sprzętów w szklarniach, który wymaga zawieszenia, przymocowania, dostosowania lub kotwienia. Często liczne klipsy, klamry, śruby lub chwytaki są wykorzystywane, które są nie tylko nieporęczne i zajmują dużo czasu przy instalacji, ale są także brudzące i brzydkie. Pojedynczy produkt Gripple może zastąpić wiele staroświeckich produktów alternatywnych oraz może być zamontowany w ułamku czasu. Poniżej, znajdziecie państwo kilka naprawdę przydatnych przykładów. Czerpiemy dumę z tego, że jesteśmy w stanie znaleźć rozwiązania dla państwa problemów- zawsze jesteśmy chętni do pomocy, dlatego prosimy o kontakt. Uniwersalna Klamra Gripple Ilość przewodów i rur w szklarniach jest duża- do ogrzewania, chłodzenia, nawadniania i innych usług. Często różnią się one rozmiarem średnic i wiele z nich wymaga konkretnych zaczepów do ich zabezpieczenia...aż do teraz. W pełni dopasowywana Uniwersalna Klamra Gripple pasuje do różnych typów i rozmiarów przewodów i rur; wszystkie może być zawieszone przy pomocy tego jednego produktu. Dzięki wewnętrznemu podwójnemu instalowaniu produkt może być dołączony zarówno do prętu gwintowanego M8 jak i M10. Nie ma potrzeby korzystania z dodatkowych narzędzi, a przede wszystkim instalacja odbywa się w sekundy. Gripple C-Klip Gripple C-Klip jest zaprojektowany w celu umieszczania na linach nośnych, tworząc punkt zawieszenia pionowego. Po prostu przekręca się na kablu, a potężne krzywki błyskawicznie blokują się w miejscu, niezależnie czy uchwyt jest ustawiony w poziomie czy pod kątem. Gripple C-Klip jest uzupełniony dołączoną Zawieszką Gripple, dla uzyskania natychmiastowego zawieszenia. Gdy jest użyty z zestawem uchwytów Gripple do lin nośnych, cały system lin nośnych pozwala na stworzenie punktów wiszących, gdzie często nie ma innego wyboru lub rozwiązania. W celu uzyskania więcej informacji o naszych produktach, proszę odwiedzić stronę, lub skontaktować się z nami bezpośrenio aby przedyskutować państwa potrzeby. 18

19 Akcesoria Narzędzie Napinające Gripple Torq i krzywka zapasowa Napinacz Gripple Torq naciągnie większość produktów Gripple, które stosowane są do drutu do średnicy 6mm. Zintegrowana część do pomiaru obrotowego mieży siłę naciągu podczas pracy, przedłużając żywotność drutu poprzez uzyskanie najlepszego naciągnięcia. Jest prosty w obsłudze, lekki i przenośny. W przeciągu lat, części naturalnie się zużyją ale dzięki zapasowej krzywce Napinacz Torq będzie cały czas funkcjonował sprawnie. Twister Gripple Twister to dobry sposób aby zabezpieczyć końcówki drutu, zapewniając estetyczne i bezpieczne wykończenie w konstrukcjach. Twister zakrywa ostre końce drutu przed wystawaniem może być usunięty, jeśli zachodzi potrzeba ponownego naciągnięcia drutu w przyszłości. Zbudowany z tworzywa odpornego na działanie UV, Gripple Twister jest stosowany na drutach o średnicy 1-3 mm. Klucz regulujący Wiele złączek Gripple zawiera w sobie funkcję pozwalającą na zmianę położenia drutu przed ich obciążeniem. Złączki Small, Medium i Large posiadają taką funkcję. Aby zastosować, włóż klucz w mały otwór równoległy do głównego kanału, uwalniając przy tym rolkę. Ten ruch sprawia, że złączki Gripple przesuwają się swobodnie wzdłuż drutu. Przyrząd do cięcia drutu Gripple Przyrząd do cięcia drutu Gripple, dzięki japońskiej technologii zapewnia większą trwałość, nawet na stalowym wysokowęglowym drucie. Jest przystosowany do ucinania wysokowęglowego drutu do 3.5mm, litego drutu oraz linek stalowych o maksymalnej średnicy równej 4mm. To sprawia że sprawdza się zwłaszcza na GPAK3 i GPAK4. Pas na narzędzia Gripple Pas Gripple jest idealny dla noszenia narzędzi potrzebnych do pracy w winnicach. Przystosowany do przechowywania złączek Gripple pas jest wykonany z trwałego poliestru oraz posiada szybko i łatwo zapinaną sprzączkę. 19 Akcesoria

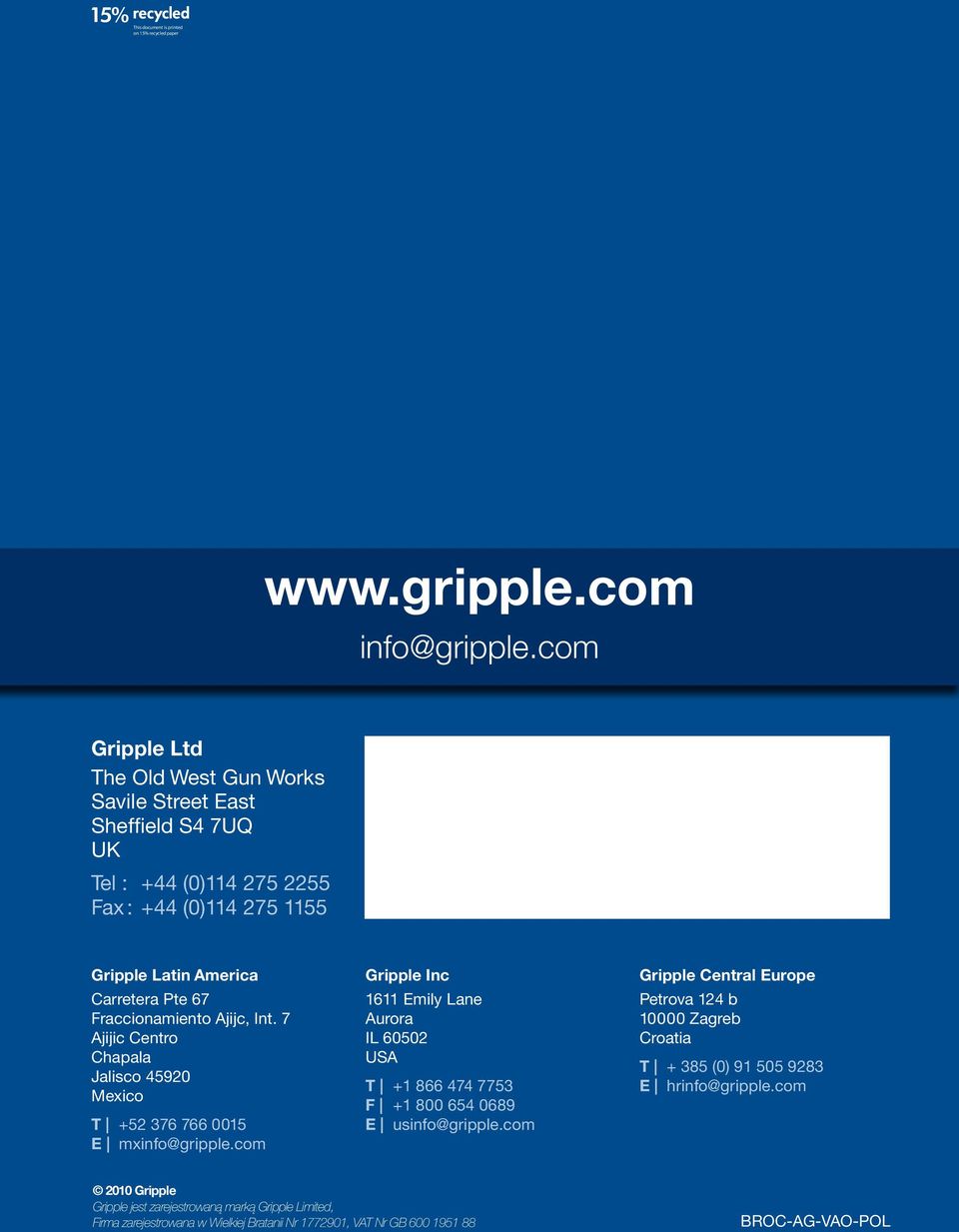

20 When you have finished with this document please recycle it 15 % This document is printed on 15% recycled paper info@gripple.com Gripple Ltd The Old West Gun Works Savile Street East Sheffield S4 7UQ UK Tel : +44 (0) Fax : +44 (0) Gripple Latin America Carretera Pte 67 Fraccionamiento Ajijc, Int. 7 Ajijic Centro Chapala Jalisco Mexico T E mxinfo@gripple.com Gripple Inc 1611 Emily Lane Aurora IL USA T F E usinfo@gripple.com Gripple Central Europe Petrova 124 b Zagreb Croatia T (0) E hrinfo@gripple.com 2010 Gripple Gripple jest zarejestrowaną marką Gripple Limited, Firma zarejestrowana w Wielkiej Bratanii Nr , VAT Nr GB BROC-AG-VAO-POL
