1 Drzwiczki do pieców akumulacyjnych HKD5.1/12 GOT HKD5.1/20 GOT HKD6.1 GOT HBO 5 HBO 10 HBO20 Instrukcja obsługi

2 Spis treści SPIS TREŚCI...2 CO WYRÓŻNIA DRZWICZKI PIECOWE FIRMY BRUNNER...3 OPAŁ I MOC CIEPLNA...3 OZNACZENIE ELEMENTÓW KONSTRUKCYJNYCH...4 WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA...6 PODSTAWOWE ZASADY UŻYTKOWANIA...7 Podkładanie opału...7 Doprowadzenie powietrza do pomieszczenia...7 Regulacja dopływu powietrza do spalania...7 PALENIE...9 CZYSZCZENIE I KONSERWACJA...9 WSKAZÓWKI...9 UWAGA...10 Przed pierwszym uruchomieniem pieca należy koniecznie przeczytać instrukcję obsługi, zwracając szczególną uwagę na wskazówki dotyczące bezpieczeństwa. 2 Instrukcję obsługi należy zachować na wypadek, gdyby była potrzebna w przyszłości!

..7 Regulacja dopływu powietrza do spalania...7 PALENIE...9 CZYSZCZENIE I KONSERWACJA...9 WSKAZÓWKI...9 UWAGA.

3 Co wyróżnia drzwiczki piecowe firmy Brunner Wszystkie istotne części drzwiczek wykonane są z solidnego odlewu żeliwnego. Zapewnia to długą żywotność oraz satysfakcję z użytkowania pieca. Szyba frontowa wykonana jest z tzw. witroceramiki, czyli specjalnego szkła odpornego na duże wahania temperatury. Opał i moc cieplna Drzwiczki piecowe firmy Brunner przeznaczone są do pieców opalanych naturalnym drewnem lub brykietem drzewnym zgodnym z normą DIN. Wolno stosować tylko wskazany przez zduna opał w dozwolonej ilości oraz odpowiedniej jakości. Stosować wyłącznie drewno, które sezonowano co najmniej dwa lata w przewiewnym i suchym pomieszczeniu. Udział wody wynosi wówczas nie więcej niż 20% masy. W ten sposób można sporo zaoszczędzić, ponieważ suche drewno ma znacznie wyższą wartość opałową. Udział wody g/kg drewna Wartość opałowa kwh/kg bardzo suche 100 4,5 sezonowane przez 2 lata sezonowane przez 1 rok świeżo po ścięciu ,1 Dla porównania: Suche drewno ma wartość opałową ok. 4 kwh/kg, świeże drewno już tylko 2 kwh/kg. Dla uzyskania tej samej mocy cieplnej potrzeba więc dwukrotnie więcej opału. Ilość ciepła oddawaną na pomieszczenia należy regulować poprzez ilość podkładanego opału oraz odstępy czasu pomiędzy kolejnymi podłożeniami, a nie przez ograniczanie dopływu powietrza do spalania. Śmieci w piecu = trucizna w ogrodzie 3

Opał i moc cieplna Drzwiczki piecowe firmy Brunner przeznaczone są do pieców opalanych naturalnym drewnem lub brykietem drzewnym zgodnym z normą DIN.

4 Oznaczenie elementów konstrukcyjnych Legenda: 1 Uchwyt drzwi paleniska 2 Nastawnik powietrza 3 Klapa powietrza 4 Szyba HKD5.1 GOT bez ramy HKD5.1 GOT z ramą żeliwną

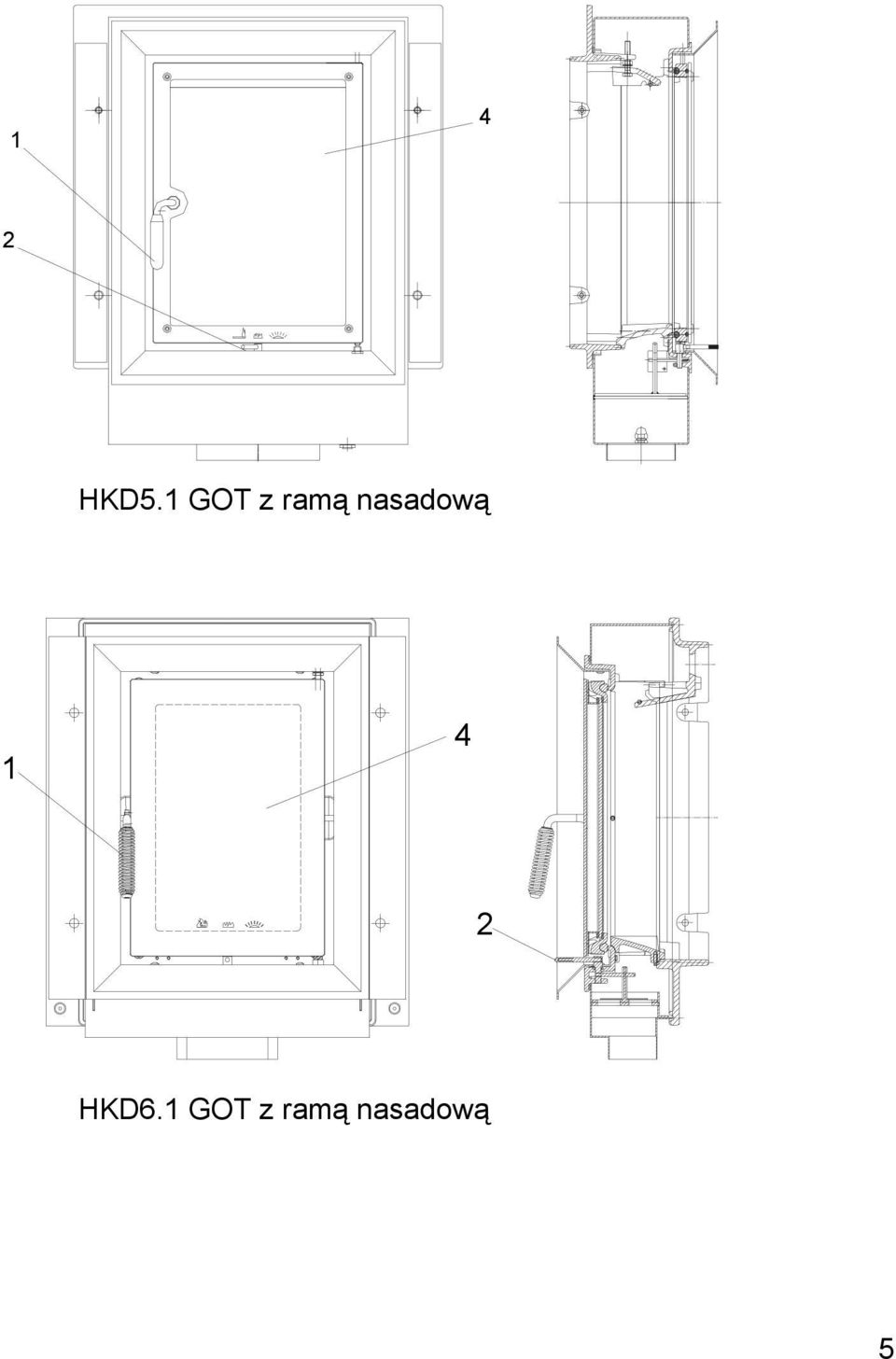

5 1 4 2 HKD5.1 GOT z ramą nasadową HKD6.1 GOT z ramą nasadową 5

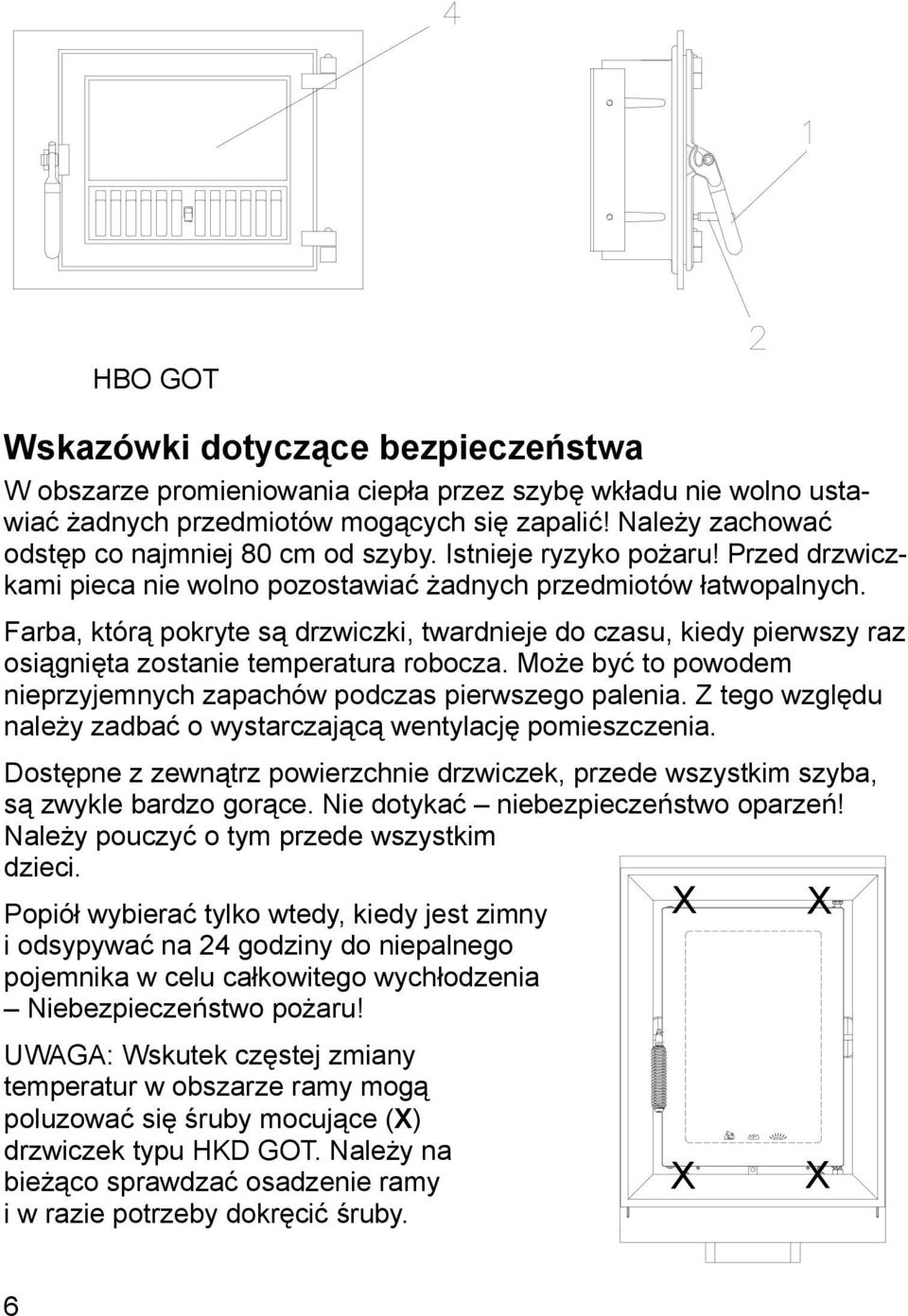

6 HBO GOT Wskazówki dotyczące bezpieczeństwa W obszarze promieniowania ciepła przez szybę wkładu nie wolno ustawiać żadnych przedmiotów mogących się zapalić! Należy zachować odstęp co najmniej 80 cm od szyby. Istnieje ryzyko pożaru! Przed drzwiczkami pieca nie wolno pozostawiać żadnych przedmiotów łatwopalnych. Farba, którą pokryte są drzwiczki, twardnieje do czasu, kiedy pierwszy raz osiągnięta zostanie temperatura robocza. Może być to powodem nieprzyjemnych zapachów podczas pierwszego palenia. Z tego względu należy zadbać o wystarczającą wentylację pomieszczenia. Dostępne z zewnątrz powierzchnie drzwiczek, przede wszystkim szyba, są zwykle bardzo gorące. Nie dotykać niebezpieczeństwo oparzeń! Należy pouczyć o tym przede wszystkim dzieci. Popiół wybierać tylko wtedy, kiedy jest zimny i odsypywać na 24 godziny do niepalnego pojemnika w celu całkowitego wychłodzenia Niebezpieczeństwo pożaru! UWAGA: Wskutek częstej zmiany temperatur w obszarze ramy mogą poluzować się śruby mocujące (X) drzwiczek typu HKD GOT. Należy na bieżąco sprawdzać osadzenie ramy i w razie potrzeby dokręcić śruby. X X X X 6

Farba, którą pokryte są drzwiczki, twardnieje do czasu, kiedy pierwszy raz osiągnięta zostanie temperatura robocza. Może być to powodem nieprzyjemnych zapachów podczas pierwszego palenia.

7 Podstawowe zasady użytkowania Drzwiczki piecowe wolno otwierać tylko w celu podłożenia opału lub wyczyszczenia. Przy otwartych drzwiach zostaje zakłócona praca innych palenisk podłączonych do tego samego komina, w pewnych okolicznościach może prowadzić to do zatrucia tlenkiem węgla. Komora spalania powinna być zamknięta także wtedy, gdy się nie pali. Podkładanie opału Przy podkładaniu opału do rozgrzanego pieca warto skorzystać z dołączonej rękawicy, ponieważ uchwyt drzwi oraz nastawnik dopływu powietrza rozgrzewa się po dłuższym paleniu. Drzwiczki otwierać powoli. W ten sposób nie dojdzie do zaciągania dymu do wnętrza pomieszczenia. Właściwym momentem do podłożenia jest ostatnia faza spalania, gdy opał prawie zamienił się w żar. Doprowadzenie powietrza do pomieszczenia Piec akumulacyjny może prawidłowo funkcjonować, tylko gdy dochodzi wystarczająca ilość powietrza. O dopływ powietrza należy zadbać jeszcze przed rozpaleniem. Wyposażenie służące do zaopatrzenia w powietrze nie może być w żaden sposób modyfikowane. Regulacja dopływu powietrza do spalania Powietrze do spalania wpływa przez rozdzielacz. Tam powietrze zostaje podzielone na powietrze spalania pierwotnego i wtórnego, a następnie wprowadzane jest do komory spalania w ilości zależnej od fazy spalania. Dla poszczególnych faz spalania obowiązują ustawienia pokazane na następnej stronie. 7

Komora spalania powinna być zamknięta także wtedy, gdy się nie pali.

8 HKD GOT Dla poszczególnych faz spalania obowiązują następujące ustawienia dopływu powietrza do spalania (2): HBO GOT Rozpalanie / moc znamionowa: Położenie dla maksymalnej mocy płomienia. Zredukowana moc grzewcza: Położenie dla małej ilości opału. Nastawnik dopływu powietrza HKD GOT Utrzymywanie żaru: Cały system podawania powietrza przestawia się na utrzymywanie żaru wszystkie dopływy powietrza są zamknięte. Ustawić dopiero po ustaniu spalania płomieniem. Niebezpieczeństwo zaczadzenia! Rozpalanie i pełna moc: Nastawnik powietrza (2) całkowicie wsunięty w kierunku komory spalania. Zredukowana moc grzewcza: Nastawnik dopływu powietrza (2) w położeniu środkowym. Ustawienie powietrza dla niewielkiej ilości opału. Utrzymywanie żaru: Nastawnik powietrza (2) wyciągniety całkowicie na zewnątrz. Przez obrót nastawnika zgodnie z ruchem wskazówek zegara klapa dosuwana jest do sznura uszczelniającego (lepsza szczelność). utrzymywanie żaru moc zredukowana rozpalanie / pełna moc 8

Nastawnik dopływu powietrza HKD GOT Utrzymywanie żaru: Cały system podawania powietrza przestawia się na utrzymywanie żaru wszystkie dopływy powietrza są zamknięte.

9 Palenie Należy przestrzegać przekazanych przez zduna zaleceń dotyczących rodzaju i ilości opału oraz obsługi pieca. Ustawienie dopływu powietrza na utrzymywanie żaru. W tym położeniu powietrze do spalania jest całkowicie odcięte. Położenia tego nie wolno ustawiać podczas fazy spalania płomieniem. Przy zbyt małym dopływie powietrza do spalania w piecu gromadzą się nie spalone gazy. Zachodzi wówczas ryzyko wybuchu powodującego zniszczenie pieca oraz stanowiącego zagrożenie dla ludzi oraz wartości rzeczowych. Czyszczenie i konserwacja Co najmniej raz w roku, koniecznie z początkiem kolejnego sezonu grzewczego, należy skontrolować doprowadzenie powietrza do spalania. Osadzające się warstwy kurzu zakłócają pracę i muszą zostać usunięte. Jeśli nie chcą Państwo samodzielnie wykonywać prac związanych z czyszczeniem, należy zlecić konserwację pieca zdunowi. Lekkie naloty na szybie (4) należy czyścić suchą ścierką, kiedy szyba jest ciepła. Do czyszczenia mocno zabrudzonej szyby najlepiej użyć papieru kuchennego; zwilżyć czystą wodą, a następnie zebrać nim nieco czystego popiołu z wnętrza paleniska. Pocierając szybę tak przygotowanym wilgotnym papierem można rozpuścić naloty, które następnie należy wytrzeć suchym ręcznikiem papierowym. W żadnym wypadku nie wolno korzystać ze środków do szorowania czy innych środków czystości o agresywnym działaniu! Uwaga: Żar przez ponad 24 godziny może ulec samozapłonowi. Wskazówki Użytkowanie w sposób niezgodny z przeznaczeniem prowadzi do utraty praw gwarancyjnych! Za postępowanie zgodne z przeznaczeniem uważa się między innymi przestrzeganie zaleceń niniejszej instrukcji obsługi. Należy również przestrzegać pozostałych instrukcji, np. Instrukcji obsługi EOS! 9

Przy zbyt małym dopływie powietrza do spalania w piecu gromadzą się nie spalone gazy.

10 Uwaga Instalacja i montaż drzwiczek piecowych mogą być wykonane tylko przez specjalistyczny zakład zduński, ponieważ bezpieczeństwo i funkcjonalność instalacji zależą od prawidłowego wykonania montażu. Należy przestrzegać obowiązujących zasad rzemiosła oraz przepisów budowlanych. Mój zakład zduński: Ulrich Brunner GmbH Zellhuber Ring 17/18 D Eggenfelden Tel /771-0 Fax 08721/ info@brunner.de Art.Nr.:

Należy przestrzegać obowiązujących zasad rzemiosła oraz przepisów budowlanych.
