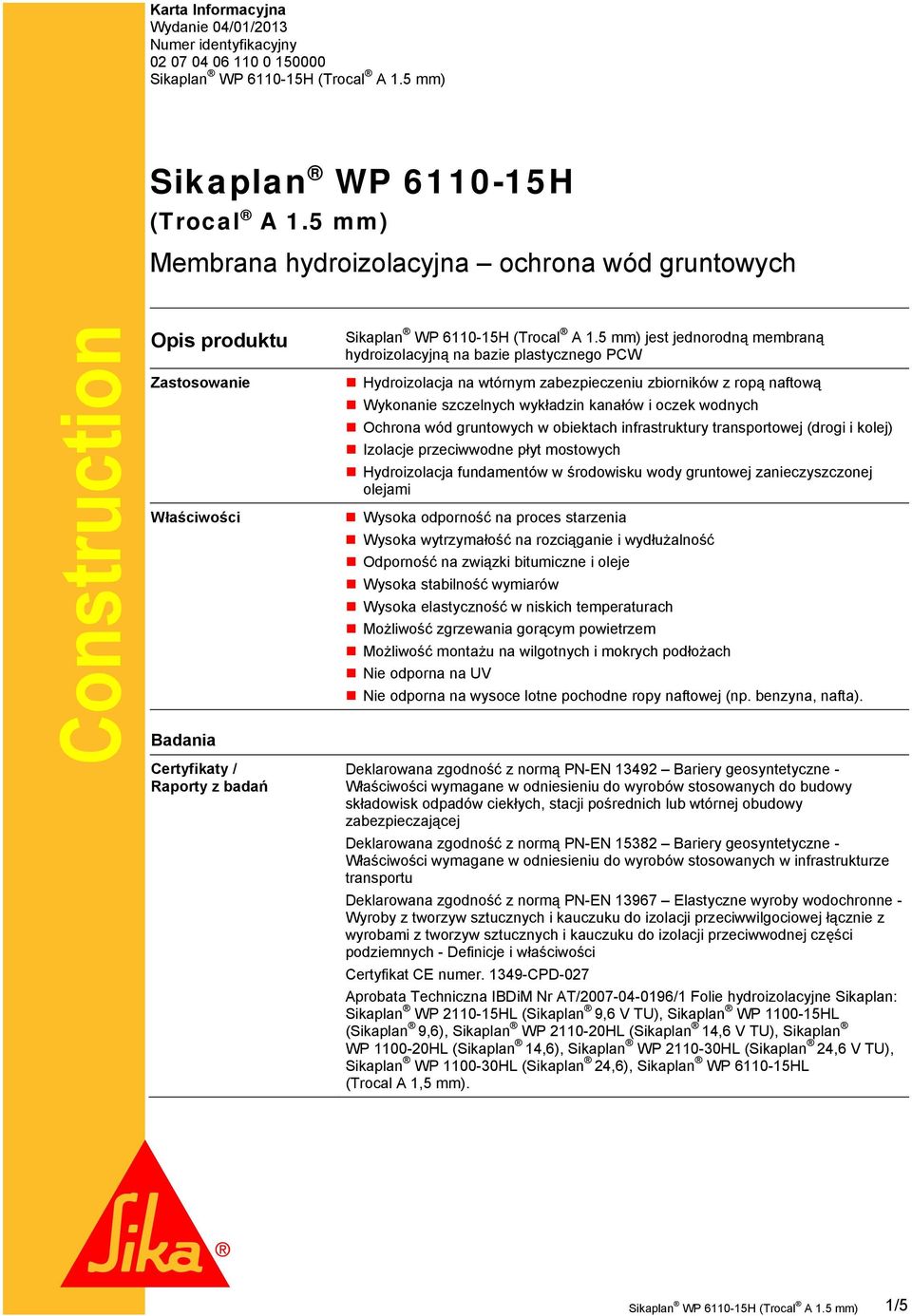

1 Karta Informacyjna Wydanie 04/01/2013 Numer identyfikacyjny Sikaplan WP H (Trocal A 1.5 mm) Membrana hydroizolacyjna ochrona wód gruntowych Construction Opis produktu Zastosowanie Właściwości Badania Certyfikaty / Raporty z badań jest jednorodną membraną hydroizolacyjną na bazie plastycznego PCW Hydroizolacja na wtórnym zabezpieczeniu zbiorników z ropą naftową Wykonanie szczelnych wykładzin kanałów i oczek wodnych Ochrona wód gruntowych w obiektach infrastruktury transportowej (drogi i kolej) Izolacje przeciwwodne płyt mostowych Hydroizolacja fundamentów w środowisku wody gruntowej zanieczyszczonej olejami Wysoka odporność na proces starzenia Wysoka wytrzymałość na rozciąganie i wydłużalność Odporność na związki bitumiczne i oleje Wysoka stabilność wymiarów Wysoka elastyczność w niskich temperaturach Możliwość zgrzewania gorącym powietrzem Możliwość montażu na wilgotnych i mokrych podłożach Nie odporna na UV Nie odporna na wysoce lotne pochodne ropy naftowej (np. benzyna, nafta). Deklarowana zgodność z normą PN-EN Bariery geosyntetyczne - Właściwości wymagane w odniesieniu do wyrobów stosowanych do budowy składowisk odpadów ciekłych, stacji pośrednich lub wtórnej obudowy zabezpieczającej Deklarowana zgodność z normą PN-EN Bariery geosyntetyczne - Właściwości wymagane w odniesieniu do wyrobów stosowanych w infrastrukturze transportu Deklarowana zgodność z normą PN-EN Elastyczne wyroby wodochronne - Wyroby z tworzyw sztucznych i kauczuku do izolacji przeciwwilgociowej łącznie z wyrobami z tworzyw sztucznych i kauczuku do izolacji przeciwwodnej części podziemnych - Definicje i właściwości Certyfikat CE numer CPD-027 Aprobata Techniczna IBDiM Nr AT/ /1 Folie hydroizolacyjne Sikaplan: Sikaplan WP HL (Sikaplan 9,6 V TU), Sikaplan WP HL (Sikaplan 9,6), Sikaplan WP HL (Sikaplan 14,6 V TU), Sikaplan WP HL (Sikaplan 14,6), Sikaplan WP HL (Sikaplan 24,6 V TU), Sikaplan WP HL (Sikaplan 24,6), Sikaplan WP HL (Trocal A 1,5 mm). 1/5

2 Dane produktu Postać Wygląd / Barwa Gładka membrana hydroizolacyjna, niezbrojona Powierzchnia: gładka Grubość: 1,50 mm Barwa: czarna 2903, zielona 6017 Opakowanie Rolka o szerokości 1,90-2,00 m i długości 15,00 m. Ciężar: 1,98 kg/m² Składowanie Warunki składowania Rolki muszą być składowane w oryginalnych opakowaniach, w pozycji poziomej, w suchych i chłodnych warunkach. Materiał należy chronić przed bezpośrednim działaniem promieni słonecznych, deszczu, śniegu, lodu itp. Produkt nie traci swoich właściwości gdy jest prawidłowo składowany. Dane techniczne Dokument odniesienia PN-EN (2006) 1349-CPD-049 PN-EN (2006) PN-EN Widoczne defekty PN-EN Grubość 1,50 (-5/+ 10%) mm PN-EN Równość krawędzi 75mm / 10mm PN-EN Masa powierzchniowa 1,92 (-5/+10%) kg/m² PN-EN Rozszerzalność termiczna 190x10-6 (±50x10-6 ) 1/K ASTM D Wodoprzepuszczalność < 10-7 m 3 x m -2 x d -1 PN-EN Wodoszczelność PN-EN 1928 B (24h/60kPa) na rozciąganie na rozdzieranie Podłużnie: 20,0 (± 5,0) N/mm 2 PN-EN ISO 527 1/3/5 15,0 N/mm 2 PN-EN Poprzecznie: 20,0 (± 5,0) N/mm 2 PN-EN ISO 527 1/3/5 15,0 N/mm 2 PN-EN Podłużnie: 40 kn/m PN-ISO 34 metoda B; V=50 mm/min Poprzecznie: 40 kn/m PN-ISO 34 metoda B; V=50 mm/min Wydłużenie Podłużnie: 280% PN-EN ISO 527 1/3/5 280% PN-EN Poprzecznie: 280% PN-EN ISO 527 1/3/5 280% PN-EN Odporność na uderzenie 500 mm PN-EN Wodoszczelność po starzeniu Wodoszczelność po agresji chemicznej Przyspieszone starzenie w środowisku alkalicznym, wytrzymałość na rozciąganie Kompatybilność z bitumami Odporność na obciążenia statyczne na przebicie 20 kg PN-EN 1296 (12 tygodni) PN-EN 1928 B (24h/60kPa) PN-EN 1847 (28d/+23 C) PN-EN 1928 B (24h/60kPa) Załącznik C (24 tygodnie / +90 C) PN-EN PN-EN 1548 (28d/+70 C) PN-EN 1928 A PN-EN (metoda B, 24h/20 kg) 400 N PN-EN /5

3 Przepuszczalność pary wodnej µ = (± 5 000) PN-EN 1931 (+23 C / 75% w.w.) na rozrywanie 50 % PN-EN D=1,0 m Przebicie statyczne 2,30 (± 0,25) kn PN-EN ISO Zachowanie w niskich temperaturach Odporność na starzenie w warunkach atmosferycznych Odporność na degradację mikrobiologiczną Odporność na utlenianie Odporność na korozję naprężeniową spowodowaną wpływem środowiska - 20 C PN-EN na rozciąganie i wydłużenie po badaniu: 75 % PN-EN 12224, 350 MJ/m 2 ; PN-EN ISO 527-3/5/1 Zmiana wytrzymałości na rozciąganie: 10 % PN-EN 12225; PN-EN ISO 527-3/5 Zmiana wydłużenia: 10 % PN-EN 12225; PN-EN ISO 527-3/5 Zmiana wytrzymałości na rozciąganie: 10 % PN-EN 14575; PN-EN ISO 527-3/5 Zmiana wydłużenia: 10 % PN-EN 14575; PN-EN ISO 527-3/5 Badania są wykonywane tylko dla ASTM D (PN-EN 14576) elastycznych membran na bazie elastomerów poliolefinowych (FPO). Przesiąkanie odcieków A (gorąca woda): zmiana wydłużenia: 10% PN-EN B (roztwór alkaliczny): zmiana wydłużenia: 20% PN-EN C (alkohol organiczny): zmiana wydłużenia: 20% PN-EN złącza 800 N / 50 mm PN-EN Odporność chemiczna A: zmiana wydłużenia: 10 % PN-EN 14414: ; PN-EN ISO 527-3/5 B: zmiana wydłużenia: 20 % PN-EN 14414: ; PN-EN ISO 527-3/5 C i D: zmiana wydłużenia: 10 % PN-EN 14414: ; PN-EN ISO 527-3/ Reakcja na ogień Klasa E PN-EN ISO Odporność na penetrację korzeni PN-EN 14416:2002 Informacje o systemie Struktura systemu Produkty pomocnicze: - Sikaplan WP Seam Sealant - Sikaplan WP Solvent Welding Agent Szczegóły aplikacji Jakość podłoża Podłoże betonowe (nowe lub stare) i istniejące powłoki basenowe: Czyste, suche, jednorodne, wolny od zaolejeń, pyłu i luźnych cząstek. Należy usunąć mleczko cementowe i wszelkie słabo przyczepne cząstki. Warunki aplikacji Temperatura podłoża Temperatura otoczenia Maksymalna temperatura otoczenia - cieczy Minimum 0 C / Maksimum +35 C Minimum +5 C / Maksimum +35 C +30 C (woda) 3/5

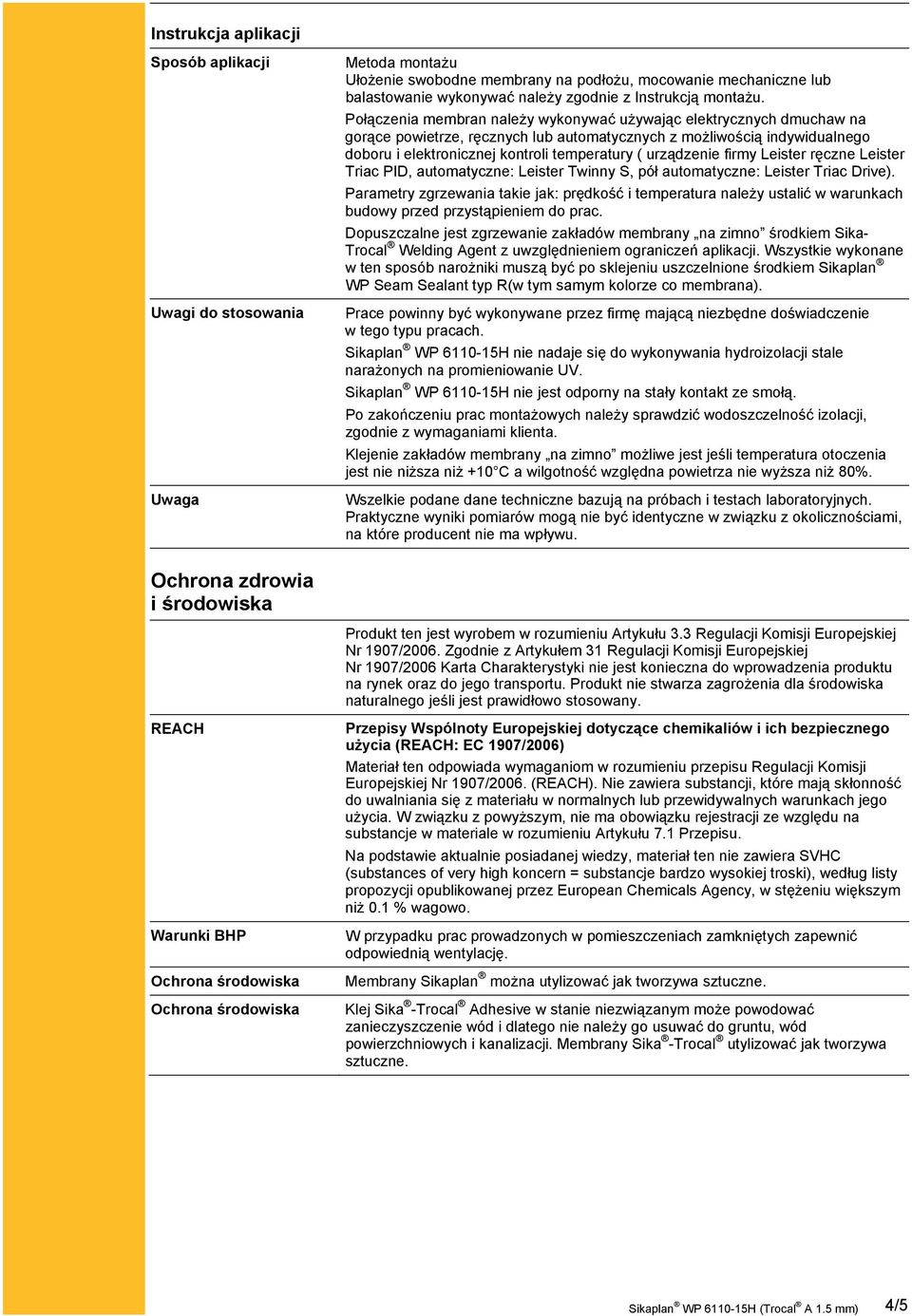

4 Instrukcja aplikacji Sposób aplikacji Uwagi do stosowania Uwaga Metoda montażu Ułożenie swobodne membrany na podłożu, mocowanie mechaniczne lub balastowanie wykonywać należy zgodnie z Instrukcją montażu. Połączenia membran należy wykonywać używając elektrycznych dmuchaw na gorące powietrze, ręcznych lub automatycznych z możliwością indywidualnego doboru i elektronicznej kontroli temperatury ( urządzenie firmy Leister ręczne Leister Triac PID, automatyczne: Leister Twinny S, pół automatyczne: Leister Triac Drive). Parametry zgrzewania takie jak: prędkość i temperatura należy ustalić w warunkach budowy przed przystąpieniem do prac. Dopuszczalne jest zgrzewanie zakładów membrany na zimno środkiem Sika- Trocal Welding Agent z uwzględnieniem ograniczeń aplikacji. Wszystkie wykonane w ten sposób narożniki muszą być po sklejeniu uszczelnione środkiem Sikaplan WP Seam Sealant typ R(w tym samym kolorze co membrana). Prace powinny być wykonywane przez firmę mającą niezbędne doświadczenie w tego typu pracach. Sikaplan WP H nie nadaje się do wykonywania hydroizolacji stale narażonych na promieniowanie UV. Sikaplan WP H nie jest odporny na stały kontakt ze smołą. Po zakończeniu prac montażowych należy sprawdzić wodoszczelność izolacji, zgodnie z wymaganiami klienta. Klejenie zakładów membrany na zimno możliwe jest jeśli temperatura otoczenia jest nie niższa niż +10 C a wilgotność względna powietrza nie wyższa niż 80%. Wszelkie podane dane techniczne bazują na próbach i testach laboratoryjnych. Praktyczne wyniki pomiarów mogą nie być identyczne w związku z okolicznościami, na które producent nie ma wpływu. Ochrona zdrowia i środowiska Produkt ten jest wyrobem w rozumieniu Artykułu 3.3 Regulacji Komisji Europejskiej Nr 1907/2006. Zgodnie z Artykułem 31 Regulacji Komisji Europejskiej Nr 1907/2006 Karta Charakterystyki nie jest konieczna do wprowadzenia produktu na rynek oraz do jego transportu. Produkt nie stwarza zagrożenia dla środowiska naturalnego jeśli jest prawidłowo stosowany. REACH Warunki BHP Ochrona środowiska Ochrona środowiska Przepisy Wspólnoty Europejskiej dotyczące chemikaliów i ich bezpiecznego użycia (REACH: EC 1907/2006) Materiał ten odpowiada wymaganiom w rozumieniu przepisu Regulacji Komisji Europejskiej Nr 1907/2006. (REACH). Nie zawiera substancji, które mają skłonność do uwalniania się z materiału w normalnych lub przewidywalnych warunkach jego użycia. W związku z powyższym, nie ma obowiązku rejestracji ze względu na substancje w materiale w rozumieniu Artykułu 7.1 Przepisu. Na podstawie aktualnie posiadanej wiedzy, materiał ten nie zawiera SVHC (substances of very high koncern = substancje bardzo wysokiej troski), według listy propozycji opublikowanej przez European Chemicals Agency, w stężeniu większym niż 0.1 % wagowo. W przypadku prac prowadzonych w pomieszczeniach zamkniętych zapewnić odpowiednią wentylację. Membrany Sikaplan można utylizować jak tworzywa sztuczne. Klej Sika -Trocal Adhesive w stanie niezwiązanym może powodować zanieczyszczenie wód i dlatego nie należy go usuwać do gruntu, wód powierzchniowych i kanalizacji. Membrany Sika -Trocal utylizować jak tworzywa sztuczne. 4/5

5 Construction Uwagi prawne Informacje, a w szczególności zalecenia dotyczące działania i końcowego zastosowania produktów Sika są podane w dobrej wierze, przy uwzględnieniu aktualnego stanu wiedzy i doświadczenia Sika i odnoszą się do produktów składowanych, przechowywanych i używanych zgodnie z zaleceniami podanymi przez Sika. Z uwagi na występujące w praktyce zróżnicowanie materiałów, substancji, warunków i sposobu ich używania i umiejscowienia, pozostające całkowicie poza zakresem wpływu Sika, właściwości produktów podane w informacjach, pisemnych zaleceniach i innych wskazówkach udzielonych przez Sika nie mogą być podstawą do przyjęcia odpowiedzialności Sika w przypadku używania produktów niezgodnie z zaleceniami podanymi przez Sika. Użytkownik produktu jest obowiązany do używania produktu zgodnie z jego przeznaczeniem i zaleceniami podanymi przez firmę Sika. Prawa własności osób trzecich muszą być przestrzegane. Wszelkie zamówienia są realizowane zgodnie z aktualnie obowiązującymi Ogólnymi Warunkami Sprzedaży Sika, dostępnymi na stronie internetowej które stanowią integralną część wszystkich umów zawieranych przez Sika. Użytkownicy są obowiązani przestrzegać wymagań zawartych w aktualnej Karcie Informacyjnej użytkowanego produktu. Kopię aktualnej Karty Informacyjnej Produktu Sika dostarcza Użytkownikowi na jego żądanie. Sika Poland Sp. z o.o. ul. Karczunkowska Warszawa Polska Tel Fax sika.poland@pl.sika.com 5/5
