Cyclone CloudWorx 4.1 Pro Samouczek Część II High-Definition Surveying

Wielkość: px
Rozpocząć pokaz od strony:

Download "Cyclone CloudWorx 4.1 Pro Samouczek Część II High-Definition Surveying"

Transkrypt

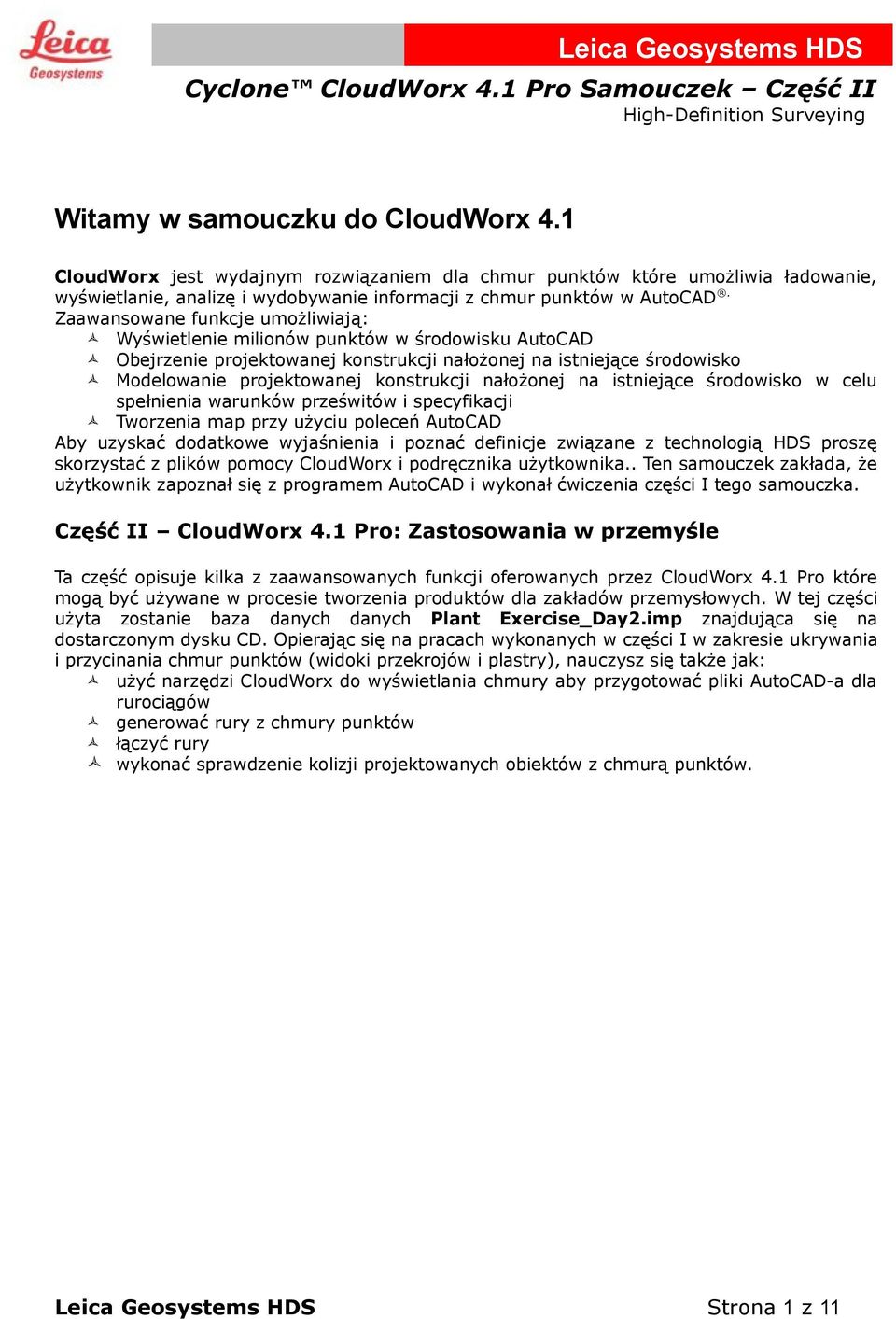

1 Witamy w samouczku do CloudWorx 4.1 CloudWorx jest wydajnym rozwiązaniem dla chmur punktów które umożliwia ładowanie, wyświetlanie, analizę i wydobywanie informacji z chmur punktów w AutoCAD. Zaawansowane funkcje umożliwiają: Wyświetlenie milionów punktów w środowisku AutoCAD Obejrzenie projektowanej konstrukcji nałożonej na istniejące środowisko Modelowanie projektowanej konstrukcji nałożonej na istniejące środowisko w celu spełnienia warunków prześwitów i specyfikacji Tworzenia map przy użyciu poleceń AutoCAD Aby uzyskać dodatkowe wyjaśnienia i poznać definicje związane z technologią HDS proszę skorzystać z plików pomocy CloudWorx i podręcznika użytkownika.. Ten samouczek zakłada, że użytkownik zapoznał się z programem AutoCAD i wykonał ćwiczenia części I tego samouczka. Część II CloudWorx 4.1 Pro: Zastosowania w przemyśle Ta część opisuje kilka z zaawansowanych funkcji oferowanych przez CloudWorx 4.1 Pro które mogą być używane w procesie tworzenia produktów dla zakładów przemysłowych. W tej części użyta zostanie baza danych danych Plant Exercise_Day2.imp znajdująca się na dostarczonym dysku CD. Opierając się na pracach wykonanych w części I w zakresie ukrywania i przycinania chmur punktów (widoki przekrojów i plastry), nauczysz się także jak: użyć narzędzi CloudWorx do wyświetlania chmury aby przygotować pliki AutoCAD-a dla rurociągów generować rury z chmury punktów łączyć rury wykonać sprawdzenie kolizji projektowanych obiektów z chmurą punktów. Leica Geosystems HDS Strona 1 z 11

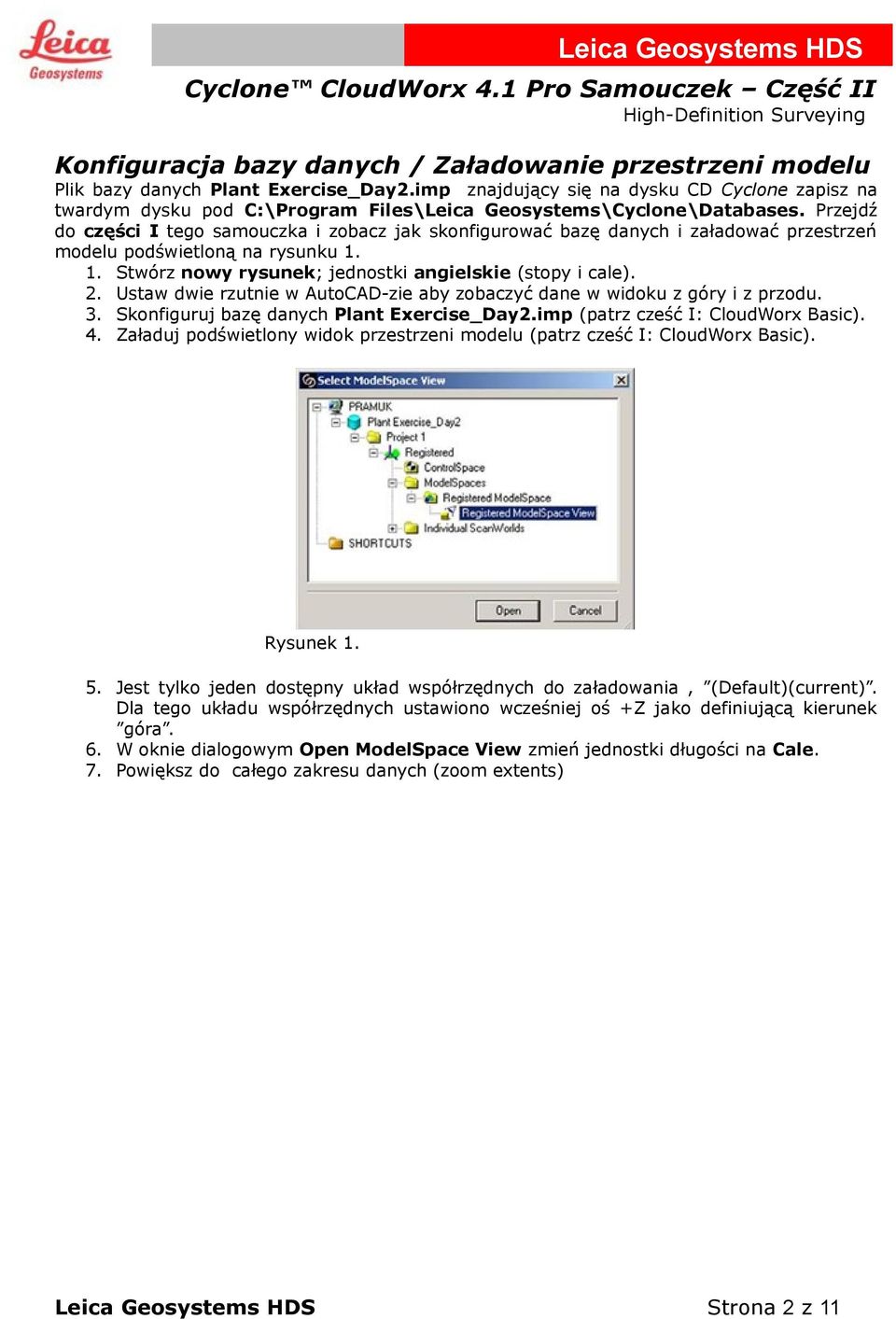

2 Konfiguracja bazy danych / Załadowanie przestrzeni modelu Plik bazy danych Plant Exercise_Day2.imp znajdujący się na dysku CD Cyclone zapisz na twardym dysku pod C:\Program Files\Leica Geosystems\Cyclone\Databases. Przejdź do części I tego samouczka i zobacz jak skonfigurować bazę danych i załadować przestrzeń modelu podświetloną na rysunku Stwórz nowy rysunek; jednostki angielskie (stopy i cale). 2. Ustaw dwie rzutnie w AutoCAD-zie aby zobaczyć dane w widoku z góry i z przodu. 3. Skonfiguruj bazę danych Plant Exercise_Day2.imp (patrz cześć I: CloudWorx Basic). 4. Załaduj podświetlony widok przestrzeni modelu (patrz cześć I: CloudWorx Basic). Rysunek Jest tylko jeden dostępny układ współrzędnych do załadowania, (Default)(current). Dla tego układu współrzędnych ustawiono wcześniej oś +Z jako definiującą kierunek góra. 6. W oknie dialogowym Open ModelSpace View zmień jednostki długości na Cale. 7. Powiększ do całego zakresu danych (zoom extents) Leica Geosystems HDS Strona 2 z 11

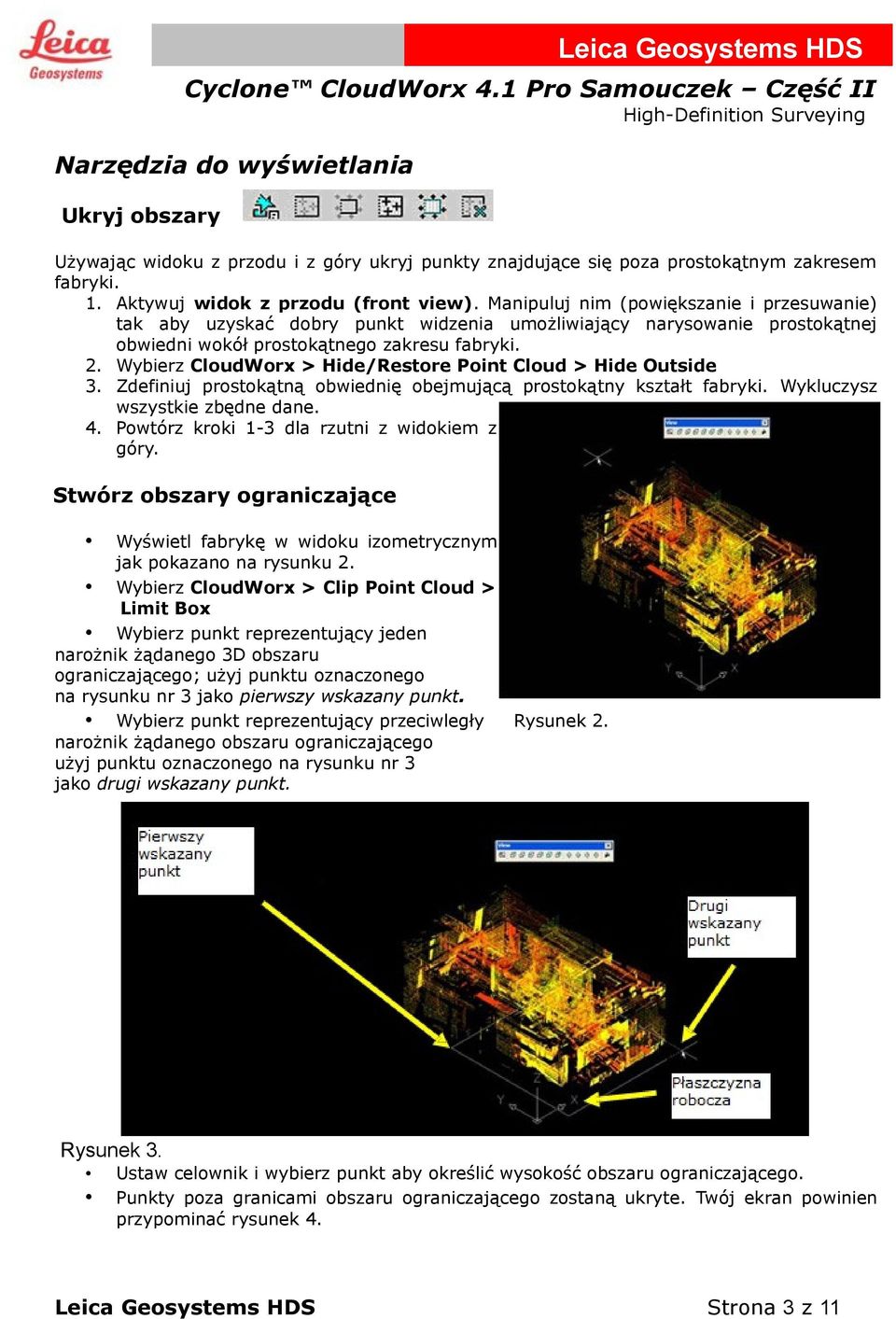

3 Narzędzia do wyświetlania Ukryj obszary Używając widoku z przodu i z góry ukryj punkty znajdujące się poza prostokątnym zakresem fabryki. 1. Aktywuj widok z przodu (front view). Manipuluj nim (powiększanie i przesuwanie) tak aby uzyskać dobry punkt widzenia umożliwiający narysowanie prostokątnej obwiedni wokół prostokątnego zakresu fabryki. 2. Wybierz CloudWorx > Hide/Restore Point Cloud > Hide Outside 3. Zdefiniuj prostokątną obwiednię obejmującą prostokątny kształt fabryki. Wykluczysz wszystkie zbędne dane. 4. Powtórz kroki 1-3 dla rzutni z widokiem z góry. Stwórz obszary ograniczające Wyświetl fabrykę w widoku izometrycznym jak pokazano na rysunku 2. Wybierz CloudWorx > Clip Point Cloud > Limit Box Wybierz punkt reprezentujący jeden narożnik żądanego 3D obszaru ograniczającego; użyj punktu oznaczonego na rysunku nr 3 jako pierwszy wskazany punkt. Wybierz punkt reprezentujący przeciwległy Rysunek 2. narożnik żądanego obszaru ograniczającego użyj punktu oznaczonego na rysunku nr 3 jako drugi wskazany punkt. Rysunek 3. Ustaw celownik i wybierz punkt aby określić wysokość obszaru ograniczającego. Punkty poza granicami obszaru ograniczającego zostaną ukryte. Twój ekran powinien przypominać rysunek 4. Leica Geosystems HDS Strona 3 z 11

4 Rysunek 4. Nowo pokazany obszar ograniczający jest tym który właśnie stworzyłeś. Aby wyłączyć lub stworzyć dodatkowe obszary ograniczające wybierz CloudWorx > Clip Point Cloud > Limit Box Manager. Usuń zaznaczenie pola Enable Limit box a następnie kliknij przycisk OK aby wyłączyć obszar ograniczający ujawniając wcześniej ukryte punkty. Leica Geosystems HDS Strona 4 z 11

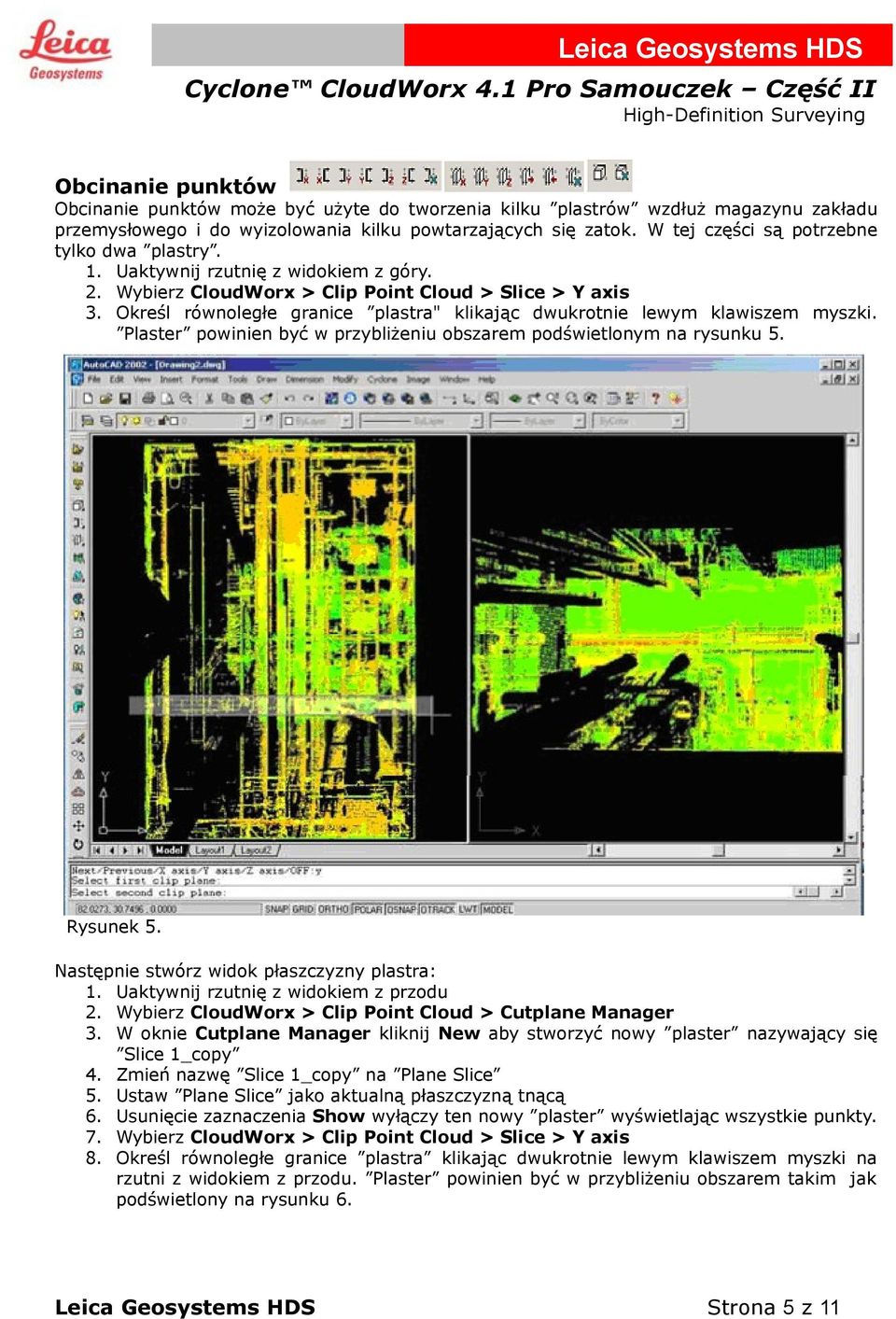

5 Obcinanie punktów Obcinanie punktów może być użyte do tworzenia kilku plastrów wzdłuż magazynu zakładu przemysłowego i do wyizolowania kilku powtarzających się zatok. W tej części są potrzebne tylko dwa plastry. 1. Uaktywnij rzutnię z widokiem z góry. 2. Wybierz CloudWorx > Clip Point Cloud > Slice > Y axis 3. Określ równoległe granice plastra" klikając dwukrotnie lewym klawiszem myszki. Plaster powinien być w przybliżeniu obszarem podświetlonym na rysunku 5. Rysunek 5. Następnie stwórz widok płaszczyzny plastra: 1. Uaktywnij rzutnię z widokiem z przodu 2. Wybierz CloudWorx > Clip Point Cloud > Cutplane Manager 3. W oknie Cutplane Manager kliknij New aby stworzyć nowy plaster nazywający się Slice 1_copy 4. Zmień nazwę Slice 1_copy na Plane Slice 5. Ustaw Plane Slice jako aktualną płaszczyzną tnącą 6. Usunięcie zaznaczenia Show wyłączy ten nowy plaster wyświetlając wszystkie punkty. 7. Wybierz CloudWorx > Clip Point Cloud > Slice > Y axis 8. Określ równoległe granice plastra klikając dwukrotnie lewym klawiszem myszki na rzutni z widokiem z przodu. Plaster powinien być w przybliżeniu obszarem takim jak podświetlony na rysunku 6. Leica Geosystems HDS Strona 5 z 11

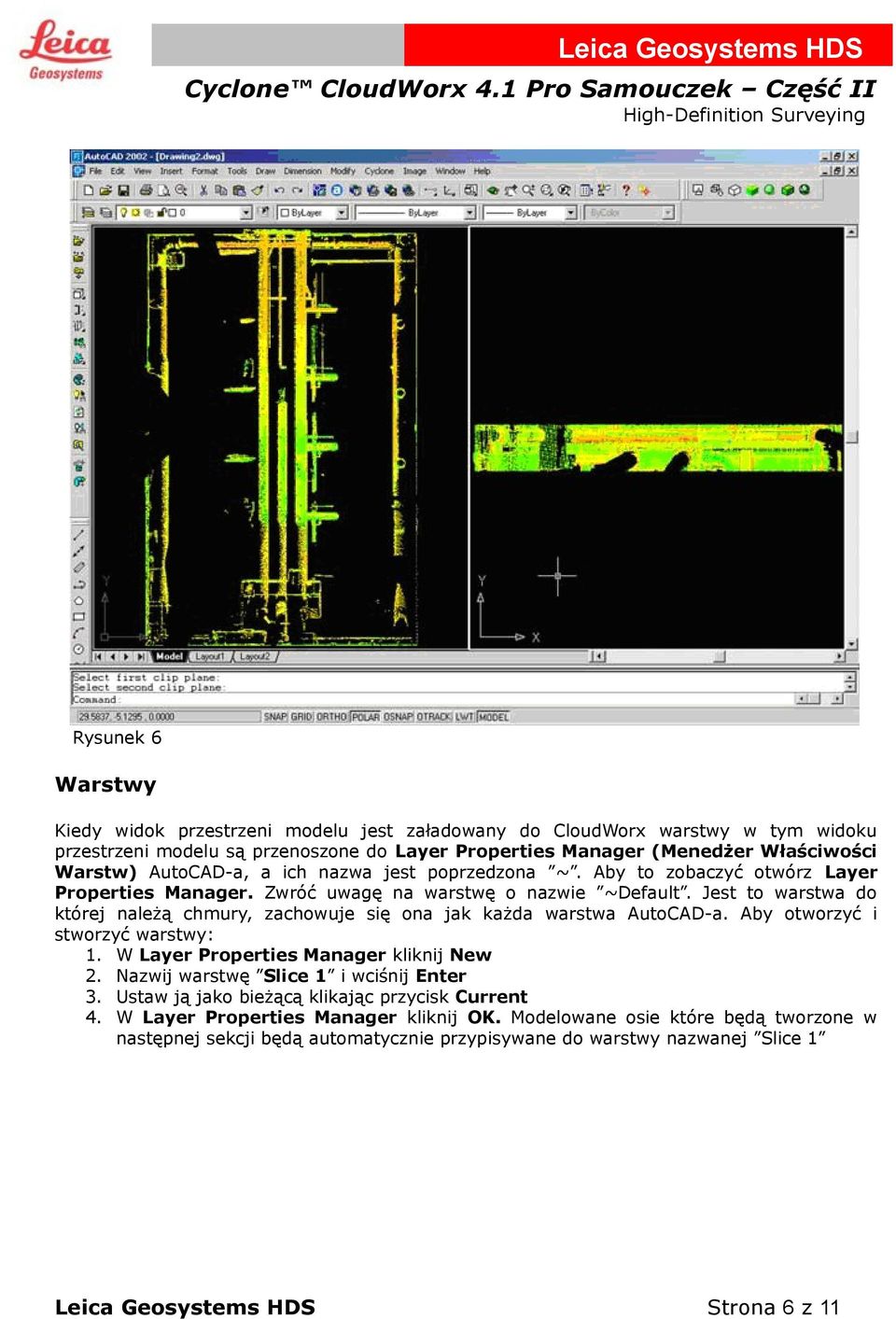

6 Rysunek 6 Warstwy Kiedy widok przestrzeni modelu jest załadowany do CloudWorx warstwy w tym widoku przestrzeni modelu są przenoszone do Layer Properties Manager (Menedżer Właściwości Warstw) AutoCAD-a, a ich nazwa jest poprzedzona ~. Aby to zobaczyć otwórz Layer Properties Manager. Zwróć uwagę na warstwę o nazwie ~Default. Jest to warstwa do której należą chmury, zachowuje się ona jak każda warstwa AutoCAD-a. Aby otworzyć i stworzyć warstwy: 1. W Layer Properties Manager kliknij New 2. Nazwij warstwę Slice 1 i wciśnij Enter 3. Ustaw ją jako bieżącą klikając przycisk Current 4. W Layer Properties Manager kliknij OK. Modelowane osie które będą tworzone w następnej sekcji będą automatycznie przypisywane do warstwy nazwanej Slice 1 Leica Geosystems HDS Strona 6 z 11

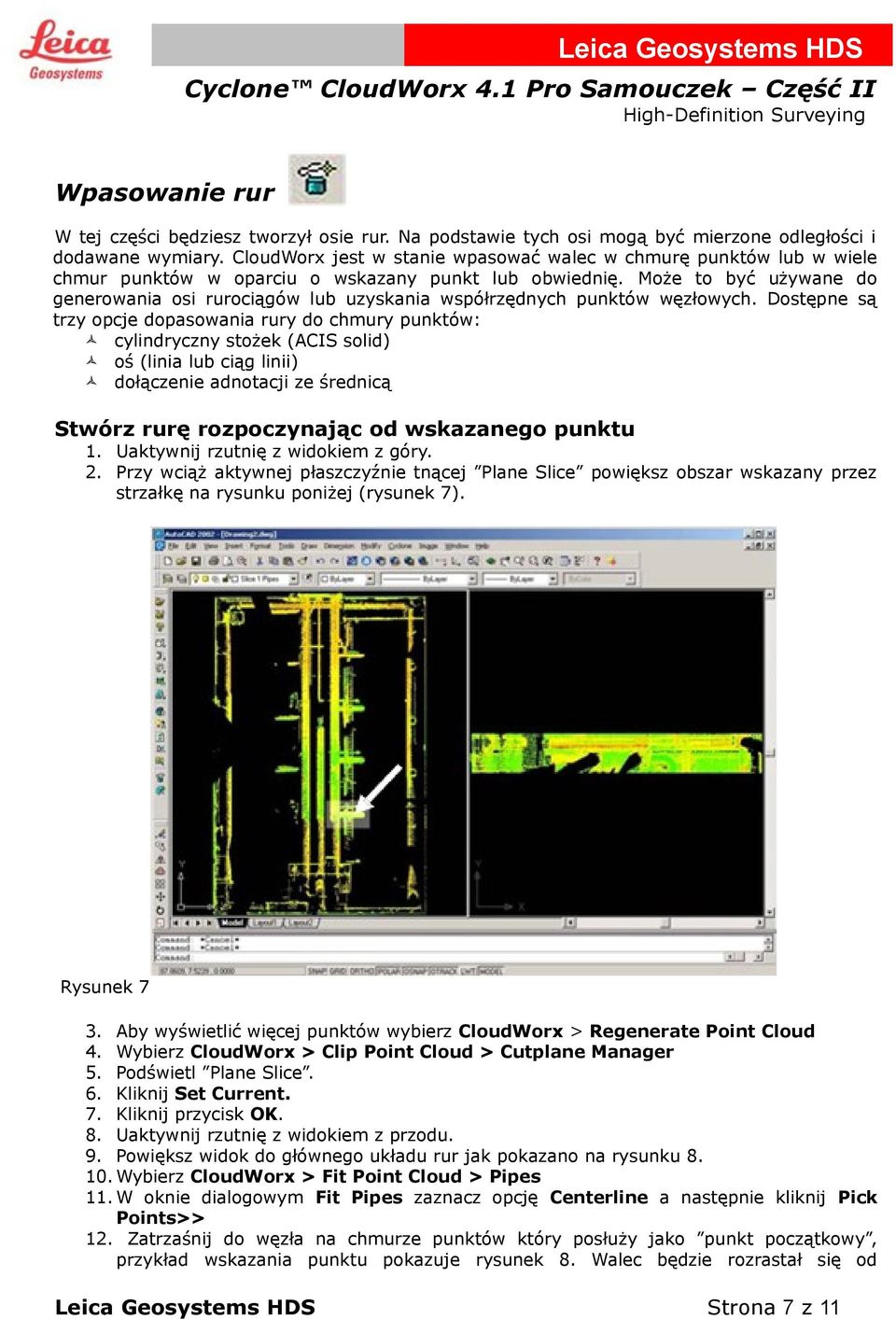

7 Wpasowanie rur W tej części będziesz tworzył osie rur. Na podstawie tych osi mogą być mierzone odległości i dodawane wymiary. CloudWorx jest w stanie wpasować walec w chmurę punktów lub w wiele chmur punktów w oparciu o wskazany punkt lub obwiednię. Może to być używane do generowania osi rurociągów lub uzyskania współrzędnych punktów węzłowych. Dostępne są trzy opcje dopasowania rury do chmury punktów: cylindryczny stożek (ACIS solid) oś (linia lub ciąg linii) dołączenie adnotacji ze średnicą Stwórz rurę rozpoczynając od wskazanego punktu 1. Uaktywnij rzutnię z widokiem z góry. 2. Przy wciąż aktywnej płaszczyźnie tnącej Plane Slice powiększ obszar wskazany przez strzałkę na rysunku poniżej (rysunek 7). Rysunek 7 3. Aby wyświetlić więcej punktów wybierz CloudWorx > Regenerate Point Cloud 4. Wybierz CloudWorx > Clip Point Cloud > Cutplane Manager 5. Podświetl Plane Slice. 6. Kliknij Set Current. 7. Kliknij przycisk OK. 8. Uaktywnij rzutnię z widokiem z przodu. 9. Powiększ widok do głównego układu rur jak pokazano na rysunku Wybierz CloudWorx > Fit Point Cloud > Pipes 11. W oknie dialogowym Fit Pipes zaznacz opcję Centerline a następnie kliknij Pick Points>> 12. Zatrzaśnij do węzła na chmurze punktów który posłuży jako punkt początkowy, przykład wskazania punktu pokazuje rysunek 8. Walec będzie rozrastał się od Leica Geosystems HDS Strona 7 z 11

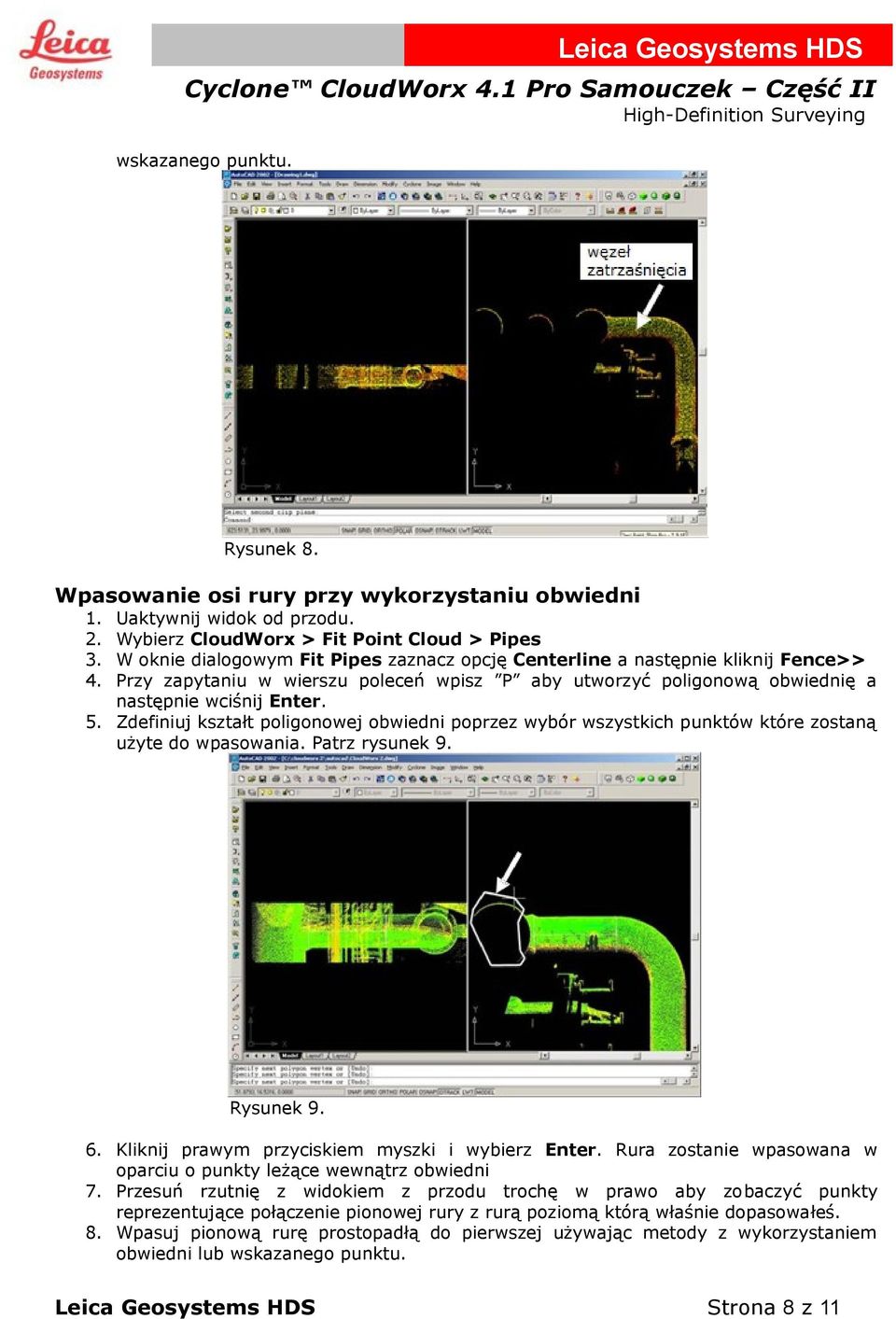

8 wskazanego punktu. Rysunek 8. Wpasowanie osi rury przy wykorzystaniu obwiedni 1. Uaktywnij widok od przodu. 2. Wybierz CloudWorx > Fit Point Cloud > Pipes 3. W oknie dialogowym Fit Pipes zaznacz opcję Centerline a następnie kliknij Fence>> 4. Przy zapytaniu w wierszu poleceń wpisz P aby utworzyć poligonową obwiednię a następnie wciśnij Enter. 5. Zdefiniuj kształt poligonowej obwiedni poprzez wybór wszystkich punktów które zostaną użyte do wpasowania. Patrz rysunek 9. Rysunek Kliknij prawym przyciskiem myszki i wybierz Enter. Rura zostanie wpasowana w oparciu o punkty leżące wewnątrz obwiedni 7. Przesuń rzutnię z widokiem z przodu trochę w prawo aby zobaczyć punkty reprezentujące połączenie pionowej rury z rurą poziomą którą właśnie dopasowałeś. 8. Wpasuj pionową rurę prostopadłą do pierwszej używając metody z wykorzystaniem obwiedni lub wskazanego punktu. Leica Geosystems HDS Strona 8 z 11

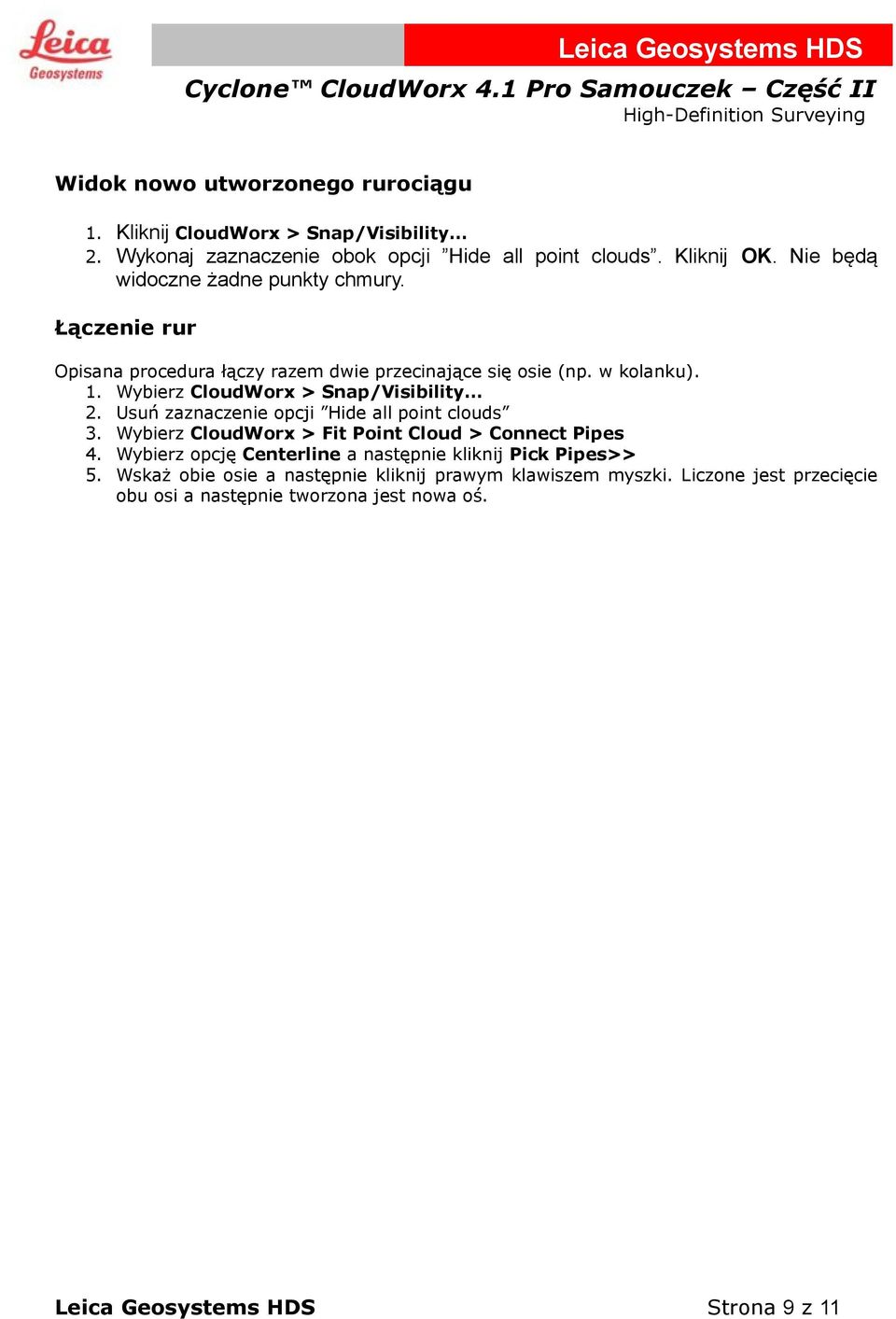

9 Widok nowo utworzonego rurociągu 1. Kliknij CloudWorx > Snap/Visibility 2. Wykonaj zaznaczenie obok opcji Hide all point clouds. Kliknij OK. Nie będą widoczne żadne punkty chmury. Łączenie rur Opisana procedura łączy razem dwie przecinające się osie (np. w kolanku). 1. Wybierz CloudWorx > Snap/Visibility 2. Usuń zaznaczenie opcji Hide all point clouds 3. Wybierz CloudWorx > Fit Point Cloud > Connect Pipes 4. Wybierz opcję Centerline a następnie kliknij Pick Pipes>> 5. Wskaż obie osie a następnie kliknij prawym klawiszem myszki. Liczone jest przecięcie obu osi a następnie tworzona jest nowa oś. Leica Geosystems HDS Strona 9 z 11

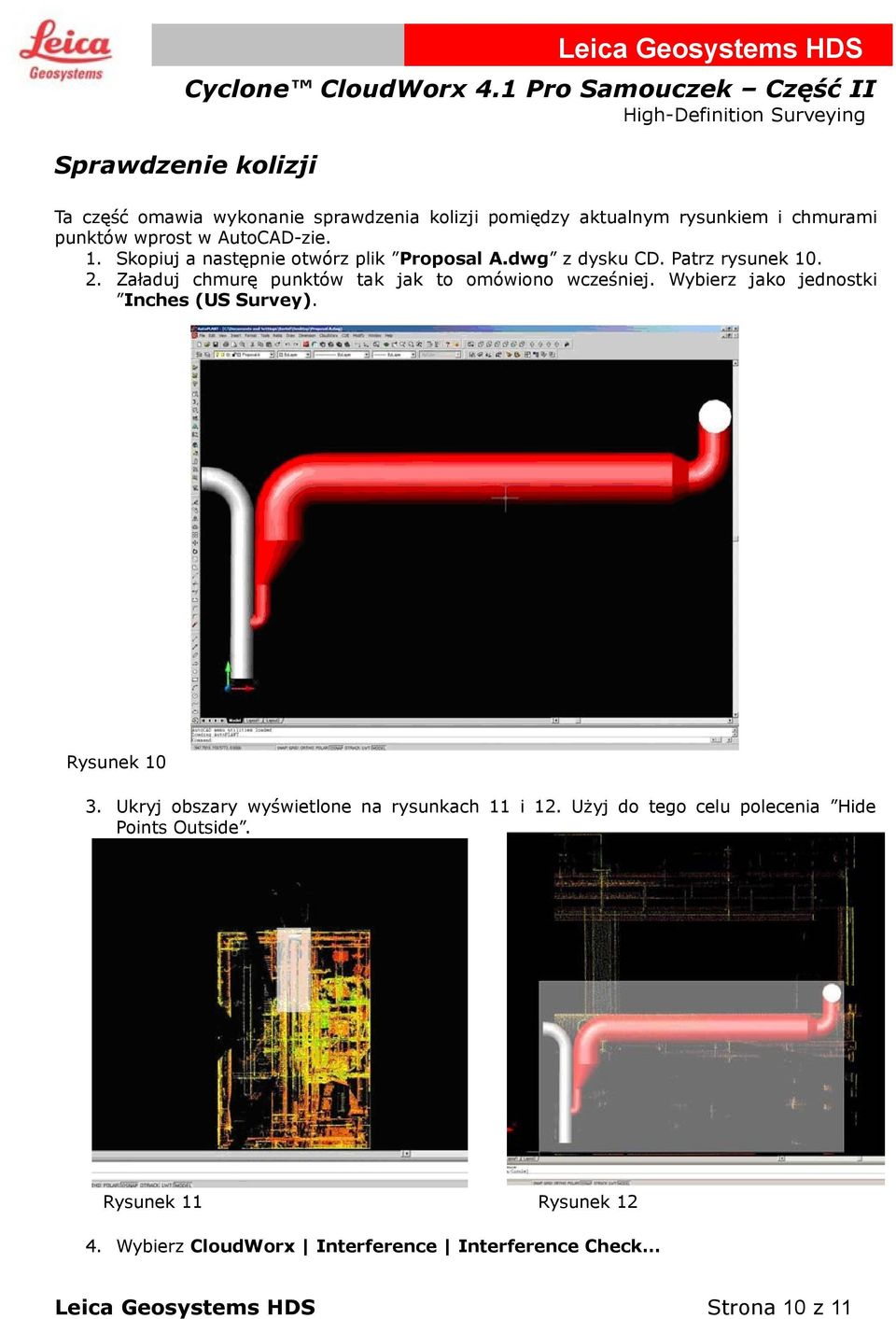

10 Sprawdzenie kolizji Ta część omawia wykonanie sprawdzenia kolizji pomiędzy aktualnym rysunkiem i chmurami punktów wprost w AutoCAD-zie. 1. Skopiuj a następnie otwórz plik Proposal A.dwg z dysku CD. Patrz rysunek Załaduj chmurę punktów tak jak to omówiono wcześniej. Wybierz jako jednostki Inches (US Survey). Rysunek Ukryj obszary wyświetlone na rysunkach 11 i 12. Użyj do tego celu polecenia Hide Points Outside. Rysunek 11 Rysunek Wybierz CloudWorx Interference Interference Check Leica Geosystems HDS Strona 10 z 11

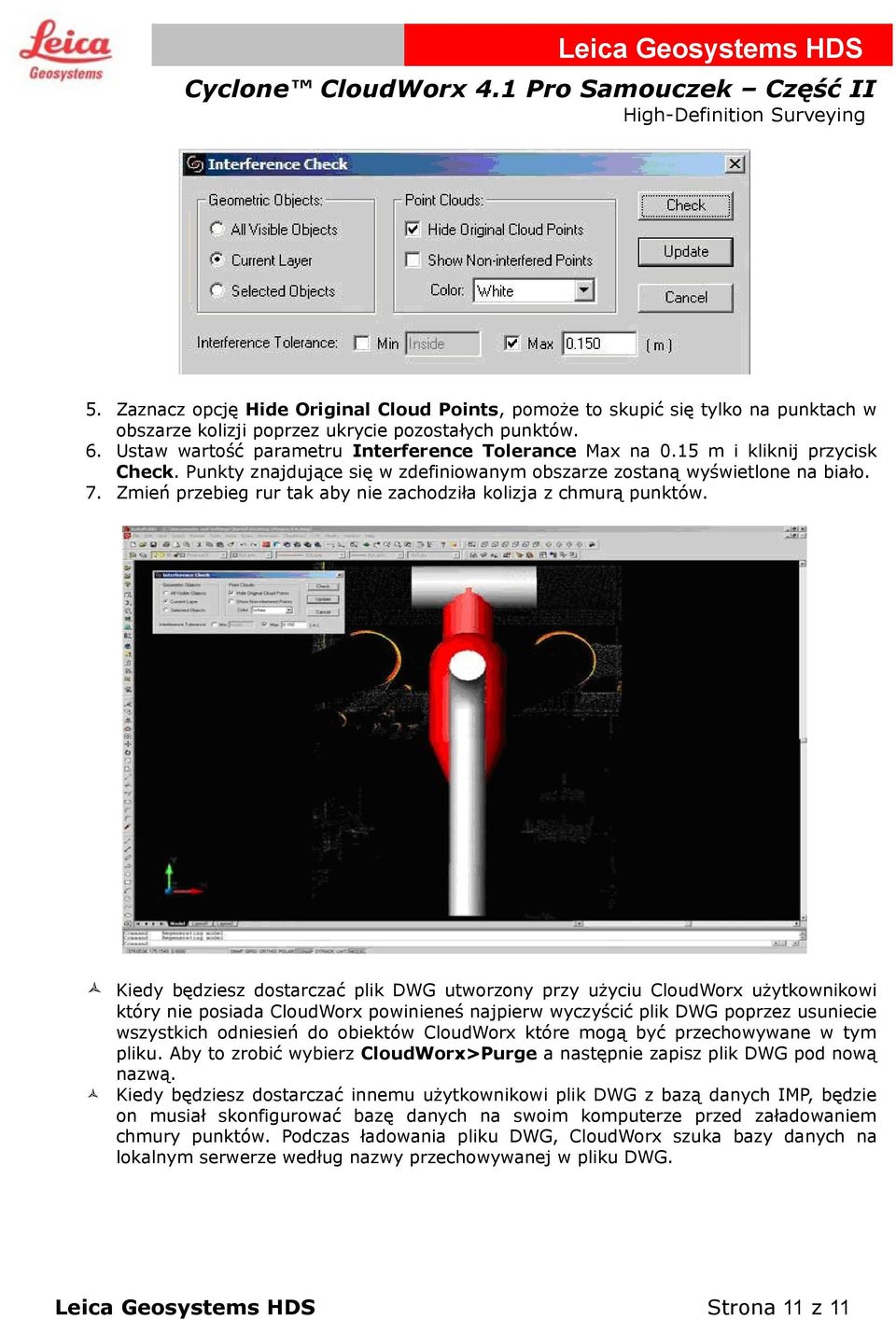

11 5. Zaznacz opcję Hide Original Cloud Points, pomoże to skupić się tylko na punktach w obszarze kolizji poprzez ukrycie pozostałych punktów. 6. Ustaw wartość parametru Interference Tolerance Max na 0.15 m i kliknij przycisk Check. Punkty znajdujące się w zdefiniowanym obszarze zostaną wyświetlone na biało. 7. Zmień przebieg rur tak aby nie zachodziła kolizja z chmurą punktów. Kiedy będziesz dostarczać plik DWG utworzony przy użyciu CloudWorx użytkownikowi który nie posiada CloudWorx powinieneś najpierw wyczyścić plik DWG poprzez usuniecie wszystkich odniesień do obiektów CloudWorx które mogą być przechowywane w tym pliku. Aby to zrobić wybierz CloudWorx>Purge a następnie zapisz plik DWG pod nową nazwą. Kiedy będziesz dostarczać innemu użytkownikowi plik DWG z bazą danych IMP, będzie on musiał skonfigurować bazę danych na swoim komputerze przed załadowaniem chmury punktów. Podczas ładowania pliku DWG, CloudWorx szuka bazy danych na lokalnym serwerze według nazwy przechowywanej w pliku DWG. Leica Geosystems HDS Strona 11 z 11
