Pomiar przewodności. Konduktometry przewodność elektrolityczna

Transkrypt

1 Pomiar przewodności Konduktometry przewodność elektrolityczna Przewodność jest parametrem opisującym elektryczne właściwości badanego roztworu. Im roztwór zawiera więcej soli, kwasów lub też zasad, tym wyższa jest jego przewodność. Jednostką przewodności jest S/m, często także S/cm. Zakres pomiarowy dla mediów uwodnionych zaczyna się od wód o najwyższym stopniu czystości o przewodności 0,05 μs/cm (25 C). Wody naturalne, jak woda do picia, wody powierzchniowe, mają przewodność w zakresie około μs/cm. W górnej części zakresu pomiarowego znajdują się niektóre kwasy i zasady. W praktyce pomiar przewodności służy np. do kontroli instalacji dla produkcji wód ultraczystych lub do oznaczania zasolenia wody morskiej. Pomiar przewodności bazuje na elektrochemicznym pomiarze rezystancji. Stosowany w tym celu czujnik konduktometryczny składa się, w najprostszym przypadku, z dwóch jednakowych elektrod. Napięcie zmienne przyłożone do elektrod powoduje przemieszczanie się pomiędzy elektrodami jonów zawartych w roztworze. Im więcej jonów znajduje się w roztworze tym większy jest prąd płynący między elektrodami. Konduktometr ze zmierzonego prądu, na podstawie prawa Ohma, oblicza przewodność czynną następnie uwzględniając stałą K [cm -1 ] czujnika, wartość przewodności elektrolitycznej właściwej dalej nazywaną krótko przewodnością [S/cm, μs/cm]. Przewodność wybranych roztworów wodnych µs/cm ms/cm 0, Woda zasilająca kotły wysokociśnieniowe Woda całkowicie zdejonizowana Woda zdejonizowana Woda do picia Ścieki Wody morskie, słone Przemysłowe wody procesowe Stężone kwasy i zasady 72

2 Konduktometry Zakres zastosowań konduktometrów l zalecane przez WTW m możliwe do zastosowania nie zalecane Obszar zastosowań Multi IDS inolab Cond 7110 Cond 7310 Zakres zastosowań czujników TetraCon LR KLE 325 TA 197 LF TetraCon LR 925/01 konduktometrycznych /S DU/T 325/01 325/ Wody chemiczne m m l m USP 28 (farmakopea) l l l Wody gruntowe l l l l Wody powierzchniowe l l l Pomiary głębinowe (tamy) m l m Pomiary laboratoryjne l l l l l l Przemysł spożywczy (soki) l m l Pływalnie l l m l Farmacja m l m l m l l Kosmetyki/detergenty l Produkcja półprzewodników l l l Farby/lakiery (wodorozpuszczalne) l m l Przemysł galwaniczny l l możliwe do zastosowania mierniki: À Á Â Â Â Â Ã Profi Line Cond 1970i VA RIO C ond À ProfiLine Cond, 3110, 3210, 3310 Á wszystkie mierniki analogowe poza VARIO Â wszystkie mierniki analogowe poza VARIO oraz Cond 3110 Ã Cond 197i / 1970i MultiLine IDS Cond 3110 Mierniki terenowe Pomiary rutynowe m l l m l l Pomiary rutynowe z dokumentacją l l l l l AQA z dokumentacją l l l l l Prace naukowo-badawcze l l l l l l Pomiary kontrolne l l l l l l l Powiązanie LIMS l l m l l Zapewnienie jakości l l l l l l Szkolenie m l l m l m l l m Serwis/usługi l l l l l l Pomiary laboratoryjne l l l l l m m Pomiary terenowe l l l l l Pomiary głębinowe l l Zewnętrzne sterowanie/ Połączenie z PC/ Kontrola przez PC l l l l l l Zasolenie / całkowite substancje rozpuszczone l / l l / l l / l l / l l / l l / l l / l / l l / l Opór właściwy l l l l l l l Pomiary zgodne z USP 28 l l l l l Pomiar wód ultraczystych l l l l l l l l Przewodność śladowa l l l l l patrz strona Pomiary przewodności miernikami wieloparametrowymi, patrz strony 14 i 18 Cond 3210 Cond 3310 tylko MultiLine IDS oraz inolab IDS Parametr Przewodność Tlen Jonometria Redox ph Pomiary wieloparametrowe Rejestratory przepływ poziom Mętność Fotometria BZT/ oddychanie Licznik kolonii bakterii Oprogramowanie i drukarki 73

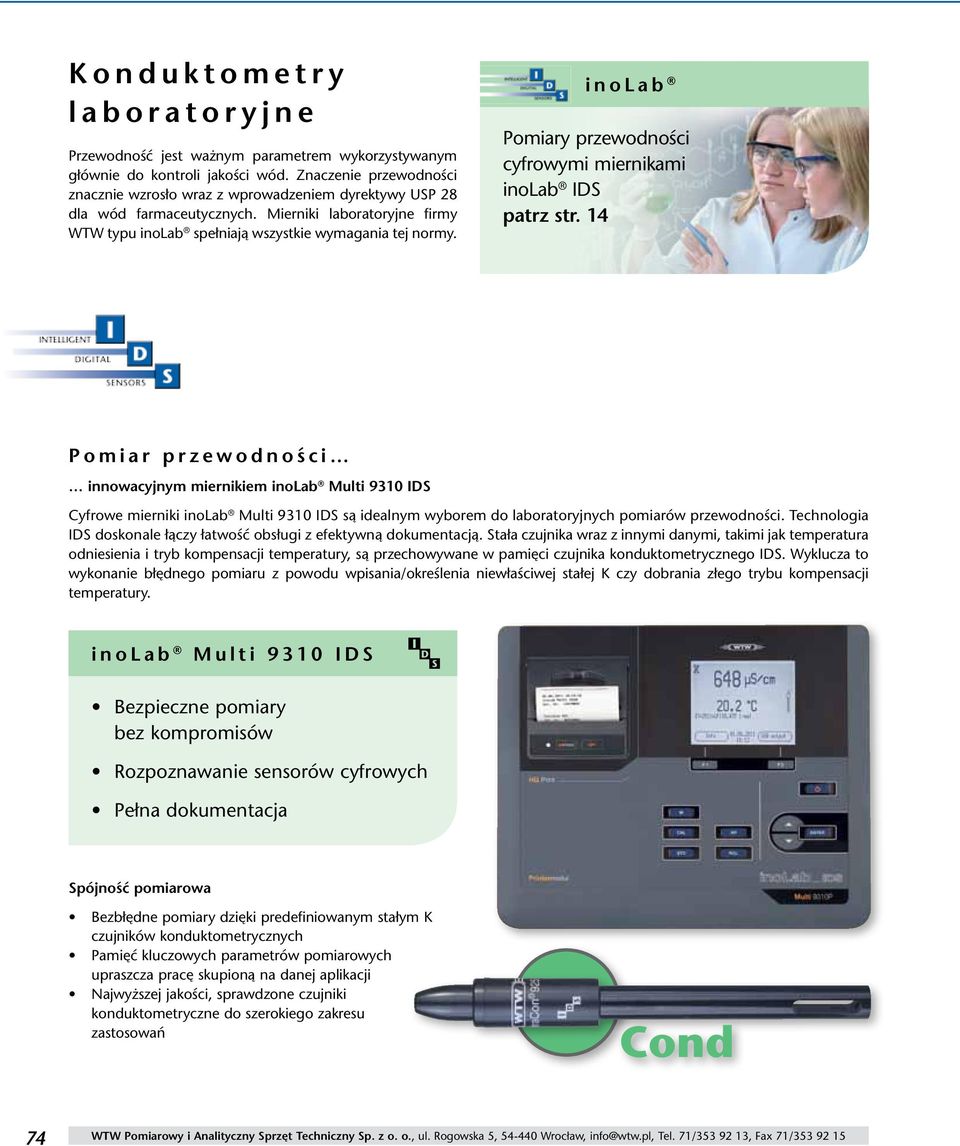

3 Konduktometry laboratoryjne Przewodność jest ważnym parametrem wykorzystywanym głównie do kontroli jakości wód. Znaczenie przewodności znacznie wzrosło wraz z wprowadzeniem dyrektywy USP 28 dla wód farmaceutycznych. Mierniki laboratoryjne firmy WTW typu inolab spełniają wszystkie wymagania tej normy. inolab Pomiary przewodności cyfrowymi miernikami inolab IDS patrz str. 14 Pomiar przewodności innowacyjnym miernikiem inolab Multi 9310 IDS Cyfrowe mierniki inolab Multi 9310 IDS są idealnym wyborem do laboratoryjnych pomiarów przewodności. Technologia IDS doskonale łączy łatwość obsługi z efektywną dokumentacją. Stała czujnika wraz z innymi danymi, takimi jak temperatura odniesienia i tryb kompensacji temperatury, są przechowywane w pamięci czujnika konduktometrycznego IDS. Wyklucza to wykonanie błędnego pomiaru z powodu wpisania/określenia niewłaściwej stałej K czy dobrania złego trybu kompensacji temperatury. inolab Multi 9310 IDS Bezpieczne pomiary bez kompromisów Rozpoznawanie sensorów cyfrowych Pełna dokumentacja Spójność pomiarowa Bezbłędne pomiary dzięki predefiniowanym stałym K czujników konduktometrycznych Pamięć kluczowych parametrów pomiarowych upraszcza pracę skupioną na danej aplikacji Najwyższej jakości, sprawdzone czujniki konduktometryczne do szerokiego zakresu zastosowań Cond 74

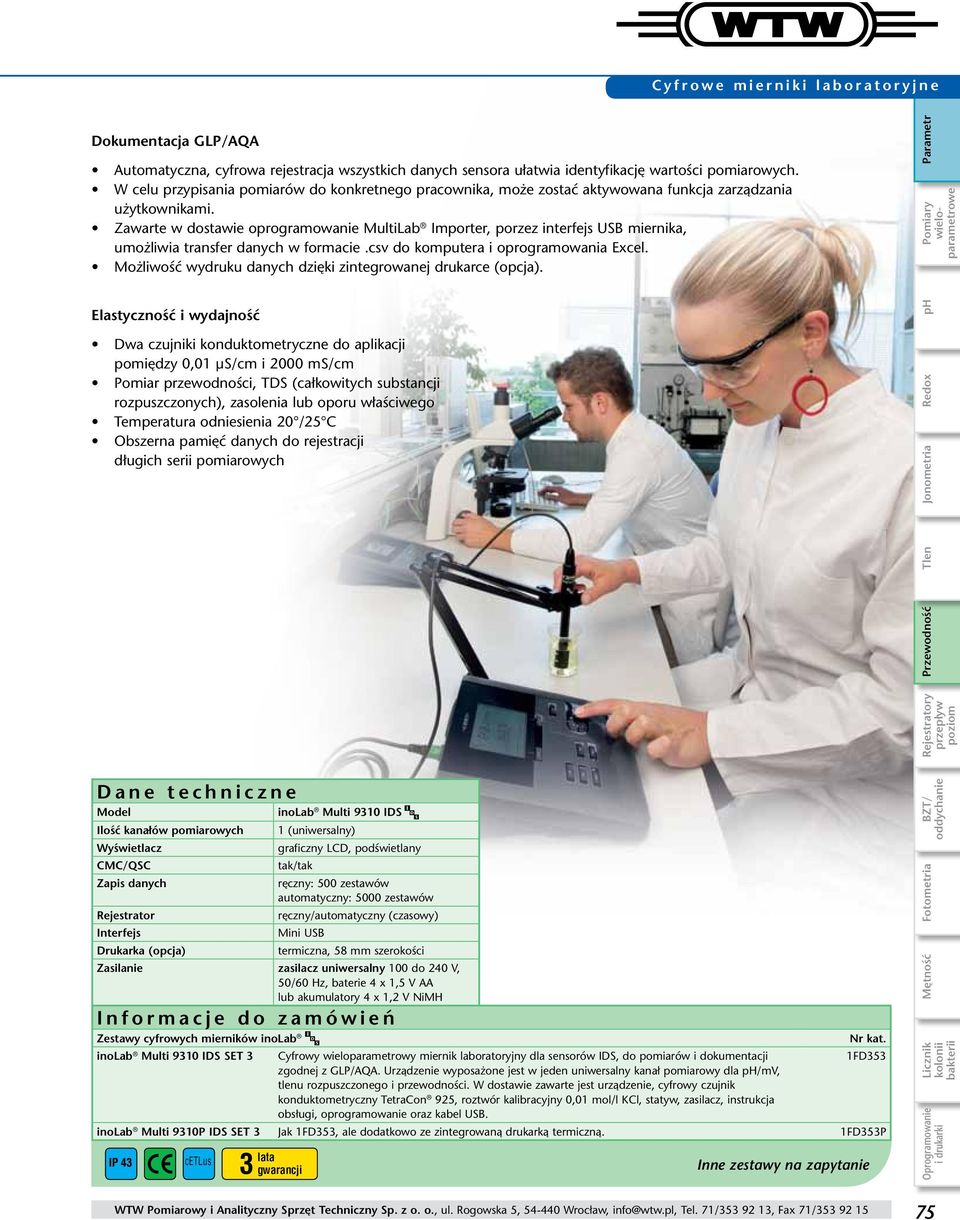

4 Cyfrowe mierniki laboratoryjne Dokumentacja GLP/AQA Automatyczna, cyfrowa rejestracja wszystkich danych sensora ułatwia identyfikację wartości pomiarowych. W celu przypisania pomiarów do konkretnego pracownika, może zostać aktywowana funkcja zarządzania użytkownikami. Zawarte w dostawie oprogramowanie MultiLab Importer, porzez interfejs USB miernika, umożliwia transfer danych w formacie.csv do komputera i oprogramowania Excel. Możliwość wydruku danych dzięki zintegrowanej drukarce (opcja). Elastyczność i wydajność Dwa czujniki konduktometryczne do aplikacji pomiędzy 0,01 μs/cm i 2000 ms/cm Pomiar przewodności, TDS (całkowitych substancji rozpuszczonych), zasolenia lub oporu właściwego Temperatura odniesienia 20 /25 C Obszerna pamięć danych do rejestracji długich serii pomiarowych Parametr Przewodność Tlen Jonometria Redox ph Pomiary wieloparametrowe Rejestratory przepływ poziom Dane techniczne Model inolab Multi 9310 IDS Ilość kanałów pomiarowych Wyświetlacz CMC/QSC Zapis danych Rejestrator Interfejs Drukarka (opcja) 1 (uniwersalny) graficzny LCD, podświetlany tak/tak ręczny: 500 zestawów automatyczny: 5000 zestawów ręczny/automatyczny (czasowy) Mini USB termiczna, 58 mm szerokości Zasilanie zasilacz uniwersalny 100 do 240 V, 50/60 Hz, baterie 4 x 1,5 V AA lub akumulatory 4 x 1,2 V NiMH Informacje do zamówień Zestawy cyfrowych mierników inolab inolab Multi 9310 IDS SET 3 Cyfrowy wieloparametrowy miernik laboratoryjny dla sensorów IDS, do pomiarów i dokumentacji zgodnej z GLP/AQA. Urządzenie wyposażone jest w jeden uniwersalny kanał pomiarowy dla ph/mv, tlenu rozpuszczonego i przewodności. W dostawie zawarte jest urządzenie, cyfrowy czujnik konduktometryczny TetraCon 925, roztwór kalibracyjny 0,01 mol/l KCl, statyw, zasilacz, instrukcja obsługi, oprogramowanie oraz kabel USB. Nr kat. 1FD353 inolab Multi 9310P IDS SET 3 Jak 1FD353, ale dodatkowo ze zintegrowaną drukarką termiczną. 1FD353P IP 43 cetlus 3 Jahre lata Garantie gwarancji Inne zestawy na zapytanie Mętność Fotometria BZT/ oddychanie Licznik kolonii bakterii Oprogramowanie i drukarki 75

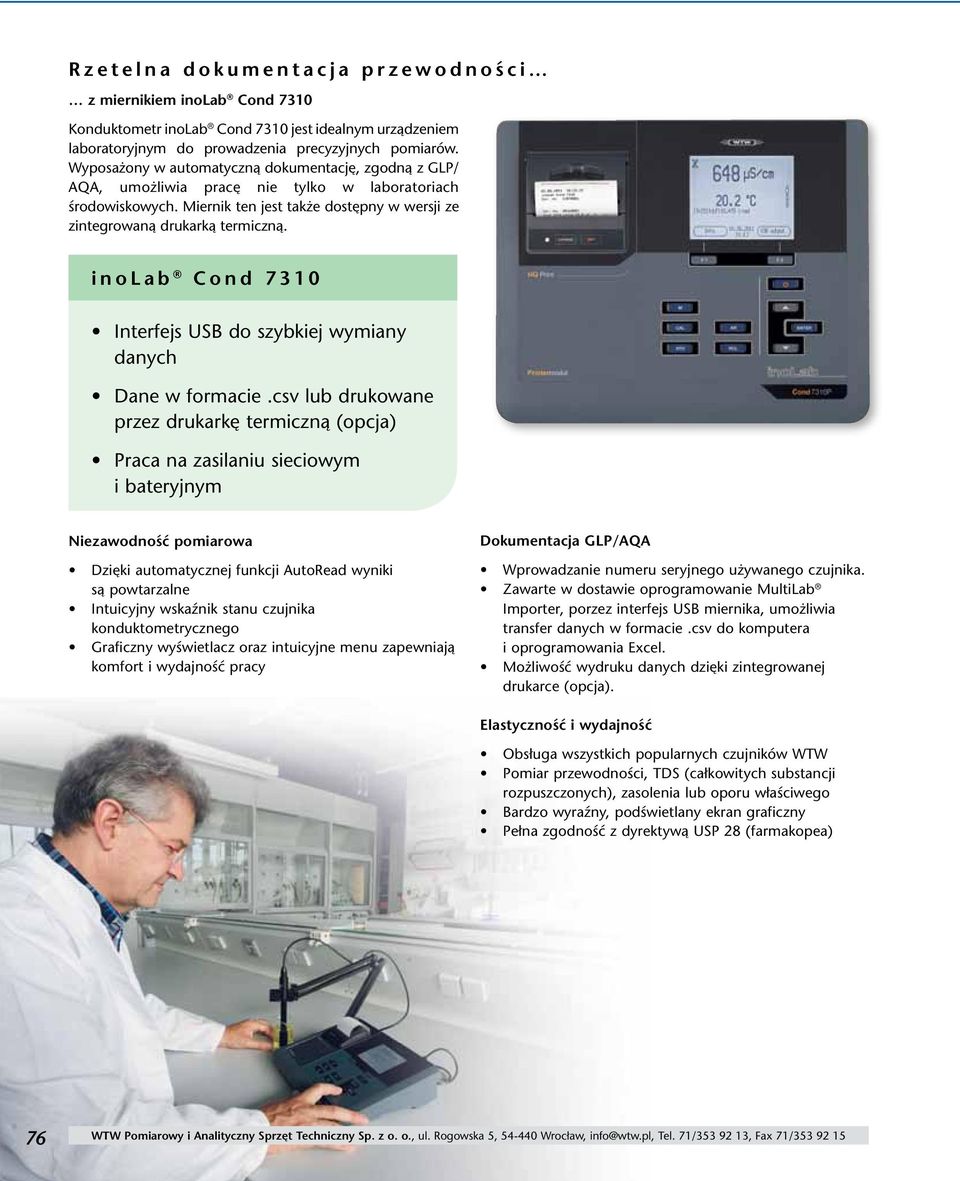

5 Rzetelna dokumentacja przewodności z miernikiem inolab Cond 7310 Konduktometr inolab Cond 7310 jest idealnym urządzeniem laboratoryjnym do prowadzenia precyzyjnych pomiarów. Wyposażony w automatyczną dokumentację, zgodną z GLP/ AQA, umożliwia pracę nie tylko w laboratoriach środowiskowych. Miernik ten jest także dostępny w wersji ze zintegrowaną drukarką termiczną. inolab Cond 7310 Interfejs USB do szybkiej wymiany danych Dane w formacie.csv lub drukowane przez drukarkę termiczną (opcja) Praca na zasilaniu sieciowym i bateryjnym Niezawodność pomiarowa Dzięki automatycznej funkcji AutoRead wyniki są powtarzalne Intuicyjny wskaźnik stanu czujnika konduktometrycznego Graficzny wyświetlacz oraz intuicyjne menu zapewniają komfort i wydajność pracy Dokumentacja GLP/AQA Wprowadzanie numeru seryjnego używanego czujnika. Zawarte w dostawie oprogramowanie MultiLab Importer, porzez interfejs USB miernika, umożliwia transfer danych w formacie.csv do komputera i oprogramowania Excel. Możliwość wydruku danych dzięki zintegrowanej drukarce (opcja). Elastyczność i wydajność Obsługa wszystkich popularnych czujników WTW Pomiar przewodności, TDS (całkowitych substancji rozpuszczonych), zasolenia lub oporu właściwego Bardzo wyraźny, podświetlany ekran graficzny Pełna zgodność z dyrektywą USP 28 (farmakopea) 76

6 Mierniki laboratoryjne Precyzyjny pomiar przewodności miernikiem inolab Cond 7110 Konduktometr inolab Cond 7110 jest laboratoryjnym miernikiem, przeznaczonym do pomiarów rutynowych. Wyposażony jest w duży wyświetlacz oraz funkcje przydatne przy prowadzeniu dokładnych pomiarów. Parametry takie jak zasolenie, opór właściwy, czy ilość substancji rozpuszczonych, przydają się w niestandardowych pomiarach. Ponieważ do miernika można podłączyć także czujniki do specjalnych zastosowań, urządzenie oferuje możliwość prowadzenia bardziej wyrafinowanych oznaczeń. inolab Cond 7110 Intuicyjna obsługa Zakres pomiarowy do 1000 ms/cm Statyw na czujnik w komplecie Dane techniczne Model inolab Cond 7110 wszystkie wartości ±1 cyfra Niezawodność pomiarowa Dzięki automatycznej funkcji AutoRead wyniki są powtarzalne Timer kalibracji pomaga zachować dokładność poprzez przypominanie o konieczności kalibracji Najwyższej jakości układ elektroniczny umożliwia bezpieczny zapis danych Łatwość i pewność obsługi Pomiar przewodności, TDS (całkowitych substancji rozpuszczonych), zasolenia lub oporu właściwego Zgodność z czujnikami konduktometrycznymi specjalnego zastosowania Różne tryby kompensacji temperatury: liniowa, nieliniowa, wyłączona inolab Cond 7310 wszystkie wartości ±1 cyfra Przewodność 0 µs/cm 1000 ms/cm ±0,5 % mierzonej wartości 0 µs/cm 1000 ms/cm ±0,5 % mierzonej wartości Zasolenie (zgodnie z IOT) 0,0 70,0 0,0 70,0 Opór właściwy 0,00 20 MΩcm 0,00 20 MΩcm TDS mg/l mg/l, 0 199,9 g/l Temperatura -5,0 105,0 C ±0,1 C -5,0 105,0 C ±0,1 C Stała K 0,450 0,500 cm -1, 0,09 0,110 cm cm -1, 0,800 0,880 cm -1, 0,25 2,5 cm -1, ustalona 0,01 cm -1 Kalibracja 1-punktowa 1-punktowa Temperatura odniesienia 20 C/25 C 20 C/25 C ustalona 0,01 cm -1, kalibracja 0,450 0,500 cm -1, 0,800 0,880 cm -1, regulowana 0,09 0,110 cm -1, 0,250 25,0 cm -1 Kompensacja temperatury nieliniowa, liniowa 0,000 3,000 %, wyłączona nieliniowa, liniowa 0,000 10,000 %, wyłączona Informacje do zamówień Zestawy laboratoryjnych konduktometrów inolab inolab Cond 7110 SET 1 inolab Cond 7310 SET 1 inolab Cond 7310P SET 6 IP 43 cetlus 3 Jahre lata Garantie gwarancji Łatwy w obsłudze konduktometr laboratoryjny do rutynowych oznaczeń. Miernik w zestawie z zasilaczem uniwersalnym, statywem, 4-elektrodowym czujnikiem konduktometrycznym TetraCon 325 oraz roztworem kalibracyjnym 0,01 mol/l KCl. Niezawodny konduktometr laboratoryjny z intuicyjnym menu, przeznaczony do pomiarów z dokumentacją zgodną z GLP/AQA. Miernik w zestawie z zasilaczem uniwersalnym, statywem, 4-elektrodowym czujnikiem konduktometrycznym TetraCon 325, roztworem kalibracyjnym 0,01 mol/l KCl, oprogramowaniem oraz kablem USB. Jak 1CA301, ale dodatkowo ze zintegrowaną drukarką termiczną oraz zestawem USP Kit 1 do pomiarów w wodach ultraczystych. Nr kat. 1CA101 1CA301 1CA306P Inne zestawy oraz czujniki na zapytanie Parametr Przewodność Tlen Jonometria Redox ph Pomiary wieloparametrowe Rejestratory przepływ poziom Mętność Fotometria BZT/ oddychanie Licznik kolonii bakterii Oprogramowanie i drukarki 77

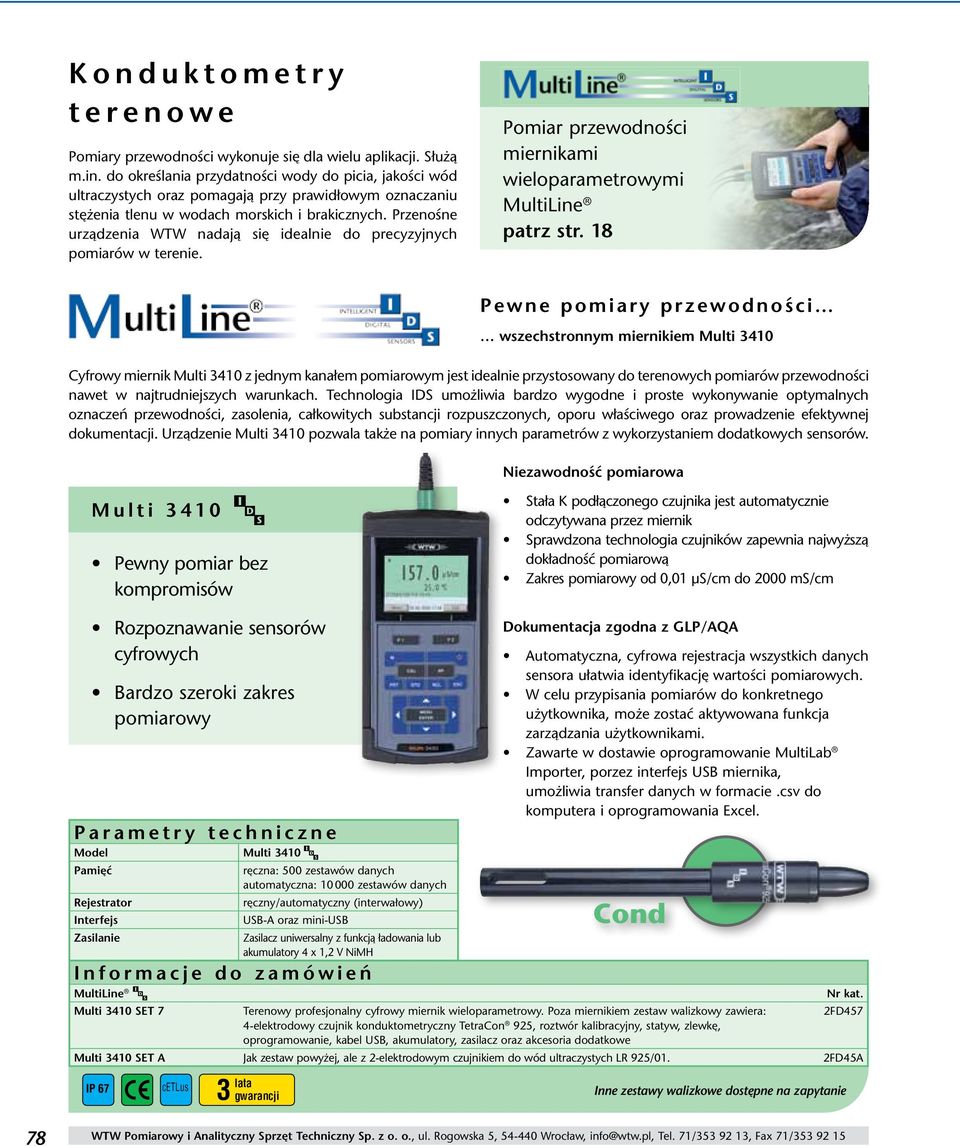

7 Konduktometry terenowe Pomiary przewodności wykonuje się dla wielu aplikacji. Służą m.in. do określania przydatności wody do picia, jakości wód ultraczystych oraz pomagają przy prawidłowym oznaczaniu stężenia tlenu w wodach morskich i brakicznych. Przenośne urządzenia WTW nadają się idealnie do precyzyjnych pomiarów w terenie. Pomiar przewodności miernikami wieloparametrowymi MultiLine patrz str. 18 Pewne pomiary przewodności wszechstronnym miernikiem Multi 3410 Cyfrowy miernik Multi 3410 z jednym kanałem pomiarowym jest idealnie przystosowany do terenowych pomiarów przewodności nawet w najtrudniejszych warunkach. Technologia IDS umożliwia bardzo wygodne i proste wykonywanie optymalnych oznaczeń przewodności, zasolenia, całkowitych substancji rozpuszczonych, oporu właściwego oraz prowadzenie efektywnej dokumentacji. Urządzenie Multi 3410 pozwala także na pomiary innych parametrów z wykorzystaniem dodatkowych sensorów. Niezawodność pomiarowa Multi 3410 Pewny pomiar bez kompromisów Stała K podłączonego czujnika jest automatycznie odczytywana przez miernik Sprawdzona technologia czujników zapewnia najwyższą dokładność pomiarową Zakres pomiarowy od 0,01 μs/cm do 2000 ms/cm Rozpoznawanie sensorów cyfrowych Bardzo szeroki zakres pomiarowy Parametry techniczne Model Multi 3410 Pamięć Rejestrator Interfejs Zasilanie ręczna: 500 zestawów danych automatyczna: zestawów danych ręczny/automatyczny (interwałowy) USB-A oraz mini-usb Zasilacz uniwersalny z funkcją ładowania lub akumulatory 4 x 1,2 V NiMH Informacje do zamówień MultiLine Multi 3410 SET 7 Dokumentacja zgodna z GLP/AQA Automatyczna, cyfrowa rejestracja wszystkich danych sensora ułatwia identyfikację wartości pomiarowych. W celu przypisania pomiarów do konkretnego użytkownika, może zostać aktywowana funkcja zarządzania użytkownikami. Zawarte w dostawie oprogramowanie MultiLab Importer, porzez interfejs USB miernika, umożliwia transfer danych w formacie.csv do komputera i oprogramowania Excel. Cond Terenowy profesjonalny cyfrowy miernik wieloparametrowy. Poza miernikiem zestaw walizkowy zawiera: 4-elektrodowy czujnik konduktometryczny TetraCon 925, roztwór kalibracyjny, statyw, zlewkę, oprogramowanie, kabel USB, akumulatory, zasilacz oraz akcesoria dodatkowe Nr kat. 2FD457 Multi 3410 SET A Jak zestaw powyżej, ale z 2-elektrodowym czujnikiem do wód ultraczystych LR 925/01. 2FD45A IP 67 cetlus 3 lata gwarancji Inne zestawy walizkowe dostępne na zapytanie 78

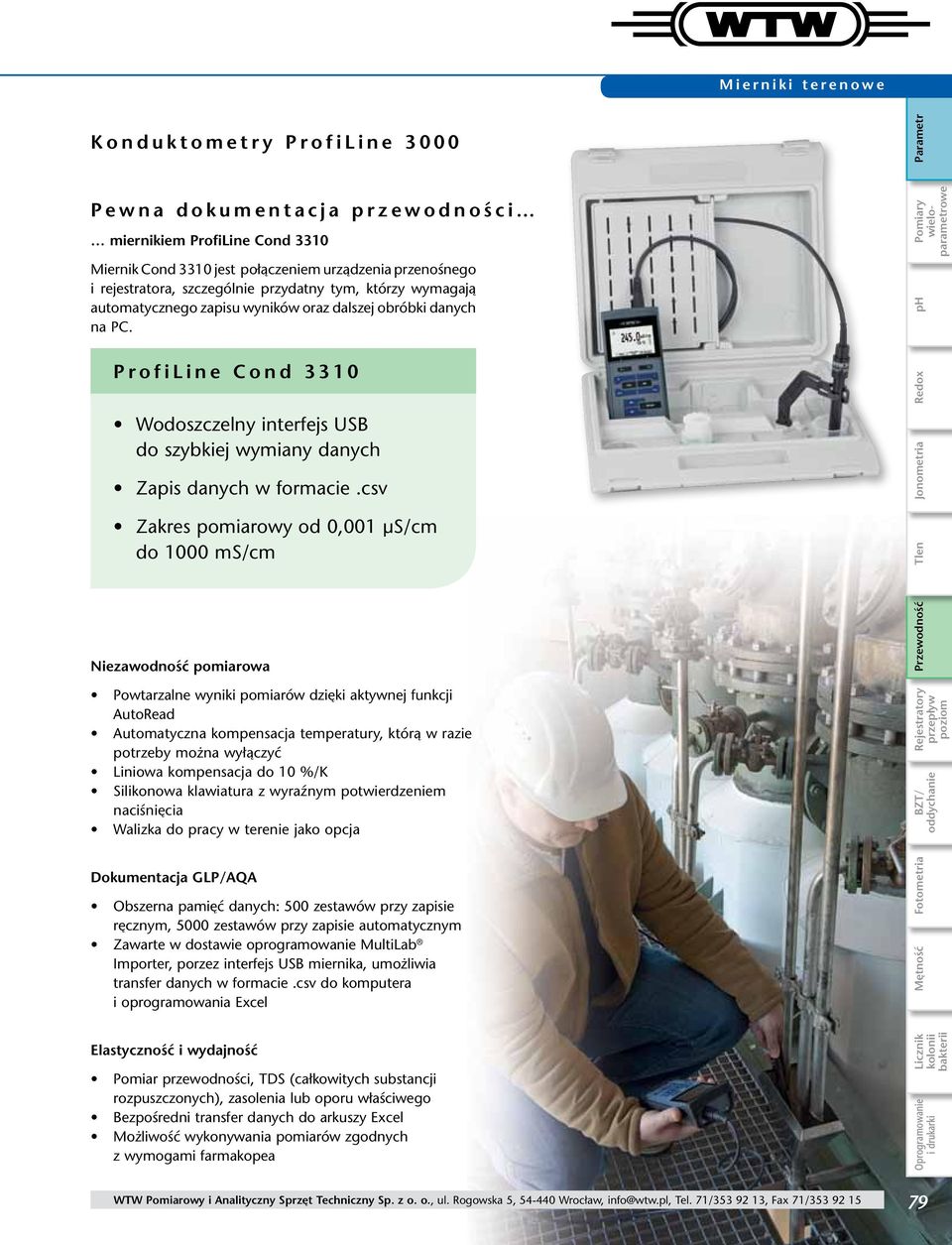

8 Mierniki terenowe Konduktometry ProfiLine 3000 Parametr Pewna dokumentacja przewodności miernikiem ProfiLine Cond 3310 Miernik Cond 3310 jest połączeniem urządzenia przenośnego i rejestratora, szczególnie przydatny tym, którzy wymagają automatycznego zapisu wyników oraz dalszej obróbki danych na PC. ProfiLine Cond 3310 Wodoszczelny interfejs USB do szybkiej wymiany danych Zapis danych w formacie.csv Zakres pomiarowy od 0,001 μs/cm do 1000 ms/cm Niezawodność pomiarowa Powtarzalne wyniki pomiarów dzięki aktywnej funkcji AutoRead Automatyczna kompensacja temperatury, którą w razie potrzeby można wyłączyć Liniowa kompensacja do 10 %/K Silikonowa klawiatura z wyraźnym potwierdzeniem naciśnięcia Walizka do pracy w terenie jako opcja Dokumentacja GLP/AQA Obszerna pamięć danych: 500 zestawów przy zapisie ręcznym, 5000 zestawów przy zapisie automatycznym Zawarte w dostawie oprogramowanie MultiLab Importer, porzez interfejs USB miernika, umożliwia transfer danych w formacie.csv do komputera i oprogramowania Excel Przewodność Tlen Jonometria Redox ph Pomiary wieloparametrowe Rejestratory przepływ poziom Mętność Fotometria BZT/ oddychanie Elastyczność i wydajność Pomiar przewodności, TDS (całkowitych substancji rozpuszczonych), zasolenia lub oporu właściwego Bezpośredni transfer danych do arkuszy Excel Możliwość wykonywania pomiarów zgodnych z wymogami farmakopea Licznik kolonii bakterii Oprogramowanie i drukarki 79

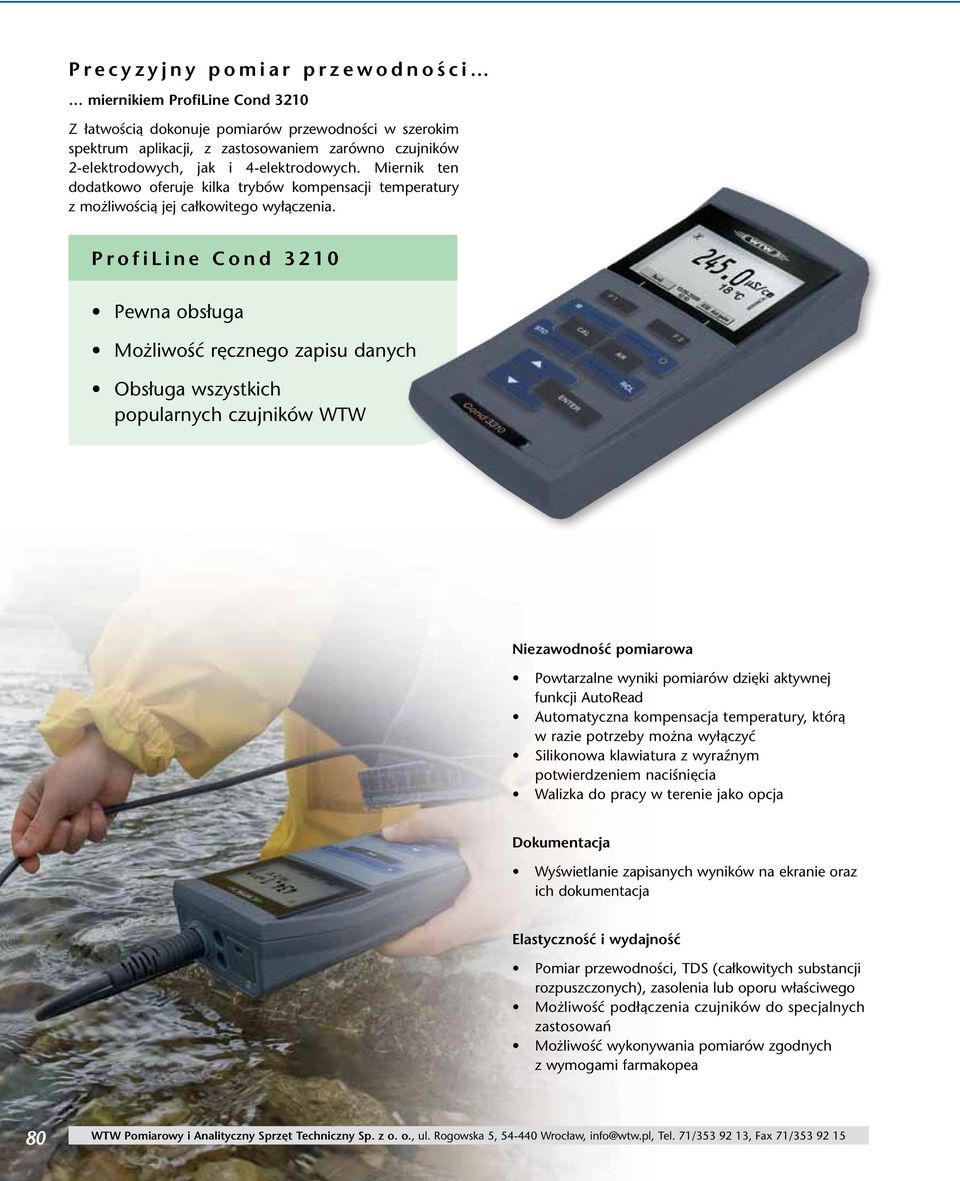

9 Precyzyjny pomiar przewodności miernikiem ProfiLine Cond 3210 Z łatwością dokonuje pomiarów przewodności w szerokim spektrum aplikacji, z zastosowaniem zarówno czujników 2-elektrodowych, jak i 4-elektrodowych. Miernik ten dodatkowo oferuje kilka trybów kompensacji temperatury z możliwością jej całkowitego wyłączenia. ProfiLine Cond 3210 Pewna obsługa Możliwość ręcznego zapisu danych Obsługa wszystkich popularnych czujników WTW Niezawodność pomiarowa Powtarzalne wyniki pomiarów dzięki aktywnej funkcji AutoRead Automatyczna kompensacja temperatury, którą w razie potrzeby można wyłączyć Silikonowa klawiatura z wyraźnym potwierdzeniem naciśnięcia Walizka do pracy w terenie jako opcja Dokumentacja Wyświetlanie zapisanych wyników na ekranie oraz ich dokumentacja Elastyczność i wydajność Pomiar przewodności, TDS (całkowitych substancji rozpuszczonych), zasolenia lub oporu właściwego Możliwość podłączenia czujników do specjalnych zastosowań Możliwość wykonywania pomiarów zgodnych z wymogami farmakopea 80

10 Mierniki terenowe Łatwe pomiary przewodności miernikiem ProfiLine Cond 3110 Cond 3110 jest niezwykle łatwym w obsłudze, wytrzymałym i wodoszczelnym konduktometrem terenowym. Wszystko to dzięki m.in. nieliniowej kompensacji temperatury (nlf) zgodnej z normą EN o pomiarach w ściekach i wodach naturalnych. ProfiLine Cond 3110 Dla czujników TetraCon 325 oraz KLE 325 Automatyczna kompensacja temperatury Pomiar zasolenia Dane techniczne Model Cond 3110 Cond 3210 Cond 3310 Zakres/ Rozdzielczość/ Dokładność IP 66 IP 67 Przewodność: Temperatura: Zasolenie: TDS: Opór właściwy: cetlus 3 lata gwarancji 0, ms/cm ±0,5 % wartości -5,0 C C ±0,1 C 0,0 70,0 (zgodnie z IOT) 0, ms/cm ±0,5 % mierzonej wartości 0, ,999 µs/cm (dla stałej K=0,01 cm -1 ) 0, ,99 µs/cm (dla stałej K=0,1 cm -1 ) -5,0 C +105,0 C ±0,1 C 0,0 70,0 (zgodnie z IOT) mg/l, 0 199,9 g/l, 0, MΩcm Temperatura odniesienia do wyboru: 20 C lub 25 C do wyboru 20 C lub 25 C Stała czujnika ustalona: 0,475 cm -1 przy kalibracji: 0,450 0,500 cm 1, 0,800 0,880 cm 1 0,475 cm -1, 0,010 cm -1 0,450 0,500 cm 1, 0,800 0,880 cm 1 regulowana ręcznie: 0,090 0,110 cm 1, 0,250 25,000 cm 1 Kompensacja temperatury automatyczna do wyboru: automatyczna lub ręczna Współczynnik temperaturowy Funkcja nieliniowa dla wód naturalnych (nlf) zgodnie z EN Funkcja nieliniowa dla wód naturalnych (nlf) zgodnie z EN oraz funkcja dla wód ultraczystych Kompensacja liniowa w zakresie 0, ,000 %/K Bez kompensacji Kompensacja liniowa w zakresie 0, ,000 %/K Bez kompensacji Pamięć/Rejestrator ręcznie: 200 ręcznie: 200/ automatycznie: 5000 Wyświetlacz 7-segmentowy LCD graficzny, podświetlany LCD Czas pracy ciągłej do 1000 godzin do 800 bez podświetlenia/100 godzin z podświetleniem Informacje do zamówień Przenośne konduktometry ProfiLine w zestawach walizkowych Cond 3110 SET 1 Cond 3210 SET 1 Cond 3310 SET 1 Łatwość i pewność obsługi Niezawodność pomiarowa Powtarzalne wyniki pomiarów dzięki aktywnej funkcji AutoRead Prosta obsługa: zautomatyzowane funkcje zredukowały liczbę klawiszy niezbędnych do pracy (6) Wodoszczelne gniazdo czujnika umożliwia pomiary w środowiskach o wysokiej wilgotności Klarowny i jasny wyświetlacz wartości pomiarowej i temperatury Silikonowa klawiatura z wyraźnym potwierdzeniem naciśnięcia umożliwia obsługę w grubych rękawicach Gotowe zestawy walizkowe do pracy w terenie Wytrzymały i wodoszczelny konduktometr przenośny, zasilany bateryjnie. Zestaw walizkowy z czujnikiem TetraCon 325 oraz akcesoriami dodatkowymi Wytrzymały i wodoszczelny konduktometr przenośny z pamięcią danych, zasilany bateryjnie. Zestaw walizkowy z czujnikiem TetraCon 325 oraz akcesoriami dodatkowymi Wytrzymały i wodoszczelny konduktometr przenośny z pamięcią i rejestrat. danych oraz interfejsem mini USB, zasilany bateryjnie. Zestaw walizkowy z czujnikiem TetraCon 325 oraz akcesoriami dodatkowymi Nr kat. 2CA101 2CA201 2CA301 Inne zestawy walizkowe dostępne na zapytanie Parametr Przewodność Tlen Jonometria Redox ph Pomiary wieloparametrowe Rejestratory przepływ poziom Mętność Fotometria BZT/ oddychanie Licznik kolonii bakterii Oprogramowanie i drukarki 81

11 Konduktometry terenowe ProfiLine 1970i Zasilany wydajnymi akumulatorami NiMH, terenowy konduktometr firmy WTW z serii ProfiLine Cond 1970i jest zarówno odporny na zachlapania (IP 66), jak również na zanurzenie (IP 67). Cechuje go wysoki komfort obsługi, a wbudowana pamięć 800 zapisów, zegar czasu rzeczywistego oraz wyjście dla cyfrowego rejestratora spełniają wszystkie wymagania GLP. ProfiLine Cond 1970i Precyzyjny, wodoszczelny, praktycznie niezniszczalny Konduktometry te ponadto wyposażone są w ułatwiającą pracę podstawę/uchwyt. W połączeniu z armarurą TA 197 LF, mierniki Cond 1970i doskonale nadają się do pomiarów głębinowych na głębokościach do 100 m. Duże, silikonowe przyciski ułatwiają pracę w terenie Duży, czytelny wyświetlacz Pomiary głębinowe do 100 m TA 197 LF Armatura głębinowa do pomiaru przewodności TA 197 LF z wbudowanym czujnikiem temperatury, kablem do 100 m z wodoszczelną wtyczką (IP 67) oraz odporną na ciśnienie obudową wykonaną ze stali VA z nakręcanym koszem ochronnym. Pasuje do 2 otworów wiertniczych. Dane techniczne Model ProfiLine Cond 1970i Zakres/ Rozdzielczość Przewodność: Temperatura: Zasolenie: TDS: 0,0 µs/cm 500 ms/cm w 5 podzakresach lub AutoRange, ponadto: 0,00 19,99 µs/cm dla K = 0,1 cm -1, 0,000 1,999 µs/cm dla K = 0,01 cm-1-5,0 C +105,0 C 0,0 70, mg/l Dokładność Przewodność: ±0,5% mierzonej wartości (±1 cyfra) Temperatura: ± 0,1 K Temperatura odniesienia 20 C lub 25 C Stałe K Przy kalibracji: 0, ,500 cm -1 oraz 0, ,200 cm -1 Ręczna regulacja: 0,25 2,5 cm -1, 0,09 0,11 cm -1 oraz 0,01 cm -1 Kompensacja temperatury Automatyczna lub wyłączona Współczynnik temperaturowy Funkcja nieliniowa dla wód naturalnych (nlf) wg EN Kompensacja liniowa w zakresie 0, ,999%/K Bez kompensacji Informacje do zamówień Konduktometr terenowy w zestawie zawsze z zasilaczem sieciowym VAC (50/60 Hz) Nr kat. ProfiLine Cond 1970i Wytrzymały, wodoszczelny konduktometr terenowy 3C IP 66 IP 67 cetlus 3 lata gwarancji Armatury głębinowe do pomiaru przewodności do 100 m dostępne na zapytanie 82

12 Mierniki terenowe & VARIO Parametr Dotykowy ekran Szeroki zakres zastosowań Wtykane czujniki żadnych kabli Łatwy pomiar przez dotknięcie palcem teraz także przy pomiarze przewodności ma wiele do zaoferowania za niewielką cenę. Opracowany zgodnie z zasadami ergonomii miernik idealnie nadaje się do pomiarów serwisowych oraz kontrolnych w procesach technologicznych. Jest mały, lekki, poręczny i wodoszczelny, a solidna obudowa gwarantuje bezpieczne użytkowanie. Precyzja w najmniejszym formacie Szeroko uznany i zaakceptowany czujnik TetraCon 325 został specjalnie dla tego miernika skrócony i zmodyfikowany. może także współpracować ze zmodyfikowanym czujnikiem przeznaczonym do pomiaru wód ultraczystych wraz z naczyniem przepływowym. Zwiększona dokładność brak kabli połączeniowych predysponuje szczególnie do serwisowych pomiarów kontrolnych w układach przygotowania wody wszelkiego rodzaju. Czy dla ultraczystej wody w produkcji półprzewodników, czy też w laboratorium kultur komórkowych, czujnik dla ultraczystej wody z naczyniem przepływowym umożliwia szybki i prosty pomiar kontrolny. Dane techniczne Model Zakres/ Rozdzielczość [µs/cm]: [ms/cm]: Opór właściwy [kωcm]: Opór właściwy [MΩcm]: Zasolenie: TDS [mg/l]: Temoeratura [ C]: 0,00 19,99 (dla czujnika LR01 V) 0,0 199, ,00 19,99 0,0 199,9 0,000 1,999 0,00 19,99 0,0 199, ,000 1,999 0,0 199, ,0 70,0 zgodnie z IOT ,0 +105,0 Informacje do zamówień Długotrwałe użytkowanie oferuje do 500 godzin ciągłej pracy na jednej baterii AA. W stanie oczekiwania układ oszczędzania wyłącza miernik po 10 min. Wymiana baterii jest tak prosta jak w kieszonkowej latarce. Nr kat. SET A w walizce wraz z 4-elektrodowym czujnikiem i roztworem 0,01 mol/l KCl 2X00-001A SET BVA R I O C ond w walizce wraz z czujnikiem do wód ultraczystych i naczyniem przepływowym 2X00-001B IP 65 3 lata gwarancji Konduktometr, który został wysłany na międzynarodową stację kosmiczną Dodatkowe akcesoria dostępne na zapytanie Przewodność Tlen Jonometria Redox ph Pomiary wieloparametrowe Rejestratory przepływ poziom Mętność Fotometria BZT/ oddychanie Licznik kolonii bakterii Oprogramowanie i drukarki 83

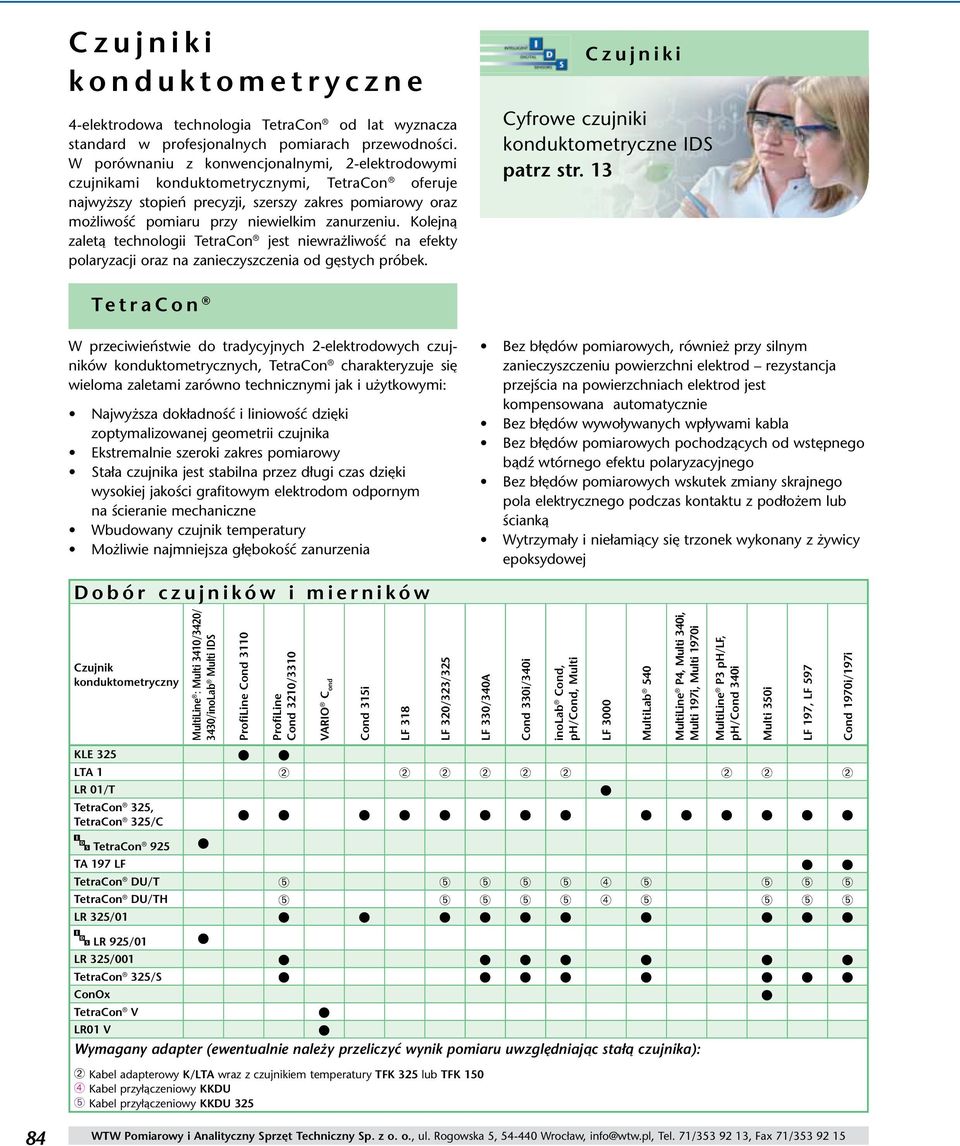

13 Czujniki konduktometryczne 4-elektrodowa technologia TetraCon od lat wyznacza standard w profesjonalnych pomiarach przewodności. W porównaniu z konwencjonalnymi, 2-elektrodowymi czujnikami konduktometrycznymi, TetraCon oferuje najwyższy stopień precyzji, szerszy zakres pomiarowy oraz możliwość pomiaru przy niewielkim zanurzeniu. Kolejną zaletą technologii TetraCon jest niewrażliwość na efekty polaryzacji oraz na zanieczyszczenia od gęstych próbek. Czujniki Cyfrowe czujniki konduktometryczne IDS patrz str. 13 TetraCon W przeciwieństwie do tradycyjnych 2-elektrodowych czujników konduktometrycznych, TetraCon charakteryzuje się wieloma zaletami zarówno technicznymi jak i użytkowymi: Najwyższa dokładność i liniowość dzięki zoptymalizowanej geometrii czujnika Ekstremalnie szeroki zakres pomiarowy Stała czujnika jest stabilna przez długi czas dzięki wysokiej jakości grafitowym elektrodom odpornym na ścieranie mechaniczne Wbudowany czujnik temperatury Możliwie najmniejsza głębokość zanurzenia Bez błędów pomiarowych, również przy silnym zanieczyszczeniu powierzchni elektrod rezystancja przejścia na powierzchniach elektrod jest kompensowana automatycznie Bez błędów wywoływanych wpływami kabla Bez błędów pomiarowych pochodzących od wstępnego bądź wtórnego efektu polaryzacyjnego Bez błędów pomiarowych wskutek zmiany skrajnego pola elektrycznego podczas kontaktu z podłożem lub ścianką Wytrzymały i niełamiący się trzonek wykonany z żywicy epoksydowej Dobór czujników i mierników Czujnik konduktometryczny MultiLine : Multi 3410/3420/ 3430/inoLab Multi IDS ProfiLine Cond 3110 ProfiLine Cond 3210/3310 Cond 315i LF 318 LF 320/323/325 KLE 325 l l LTA 1 Á Á Á Á Á Á Á Á Á LR 01/T l TetraCon 325, TetraCon 325/C l l l l l l l l l l l l l l TetraCon 925 l TA 197 LF l l TetraCon DU/T Ä Ä Ä Ä Ä Ã Ä Ä Ä Ä TetraCon DU/TH Ä Ä Ä Ä Ä Ã Ä Ä Ä Ä LR 325/01 l l l l l l l l l l LR 925/01 l LR 325/001 l l l l l l l TetraCon 325/S l l l l l l l l ConOx l TetraCon V l LR01 V l Wymagany adapter (ewentualnie należy przeliczyć wynik pomiaru uwzględniając stałą czujnika): Á Kabel adapterowy K/LTA wraz z czujnikiem temperatury TFK 325 lub TFK 150 Ã Kabel przyłączeniowy KKDU Ä Kabel przyłączeniowy KKDU 325 LF 330/340A Cond 330i/340i inolab Cond, ph/cond, Multi LF 3000 MultiLab 540 MultiLine P4, Multi 340i, Multi 197i, Multi 1970i MultiLine P3 ph/lf, ph/cond 340i Multi 350i LF 197, LF 597 Cond 1970i/197i 84

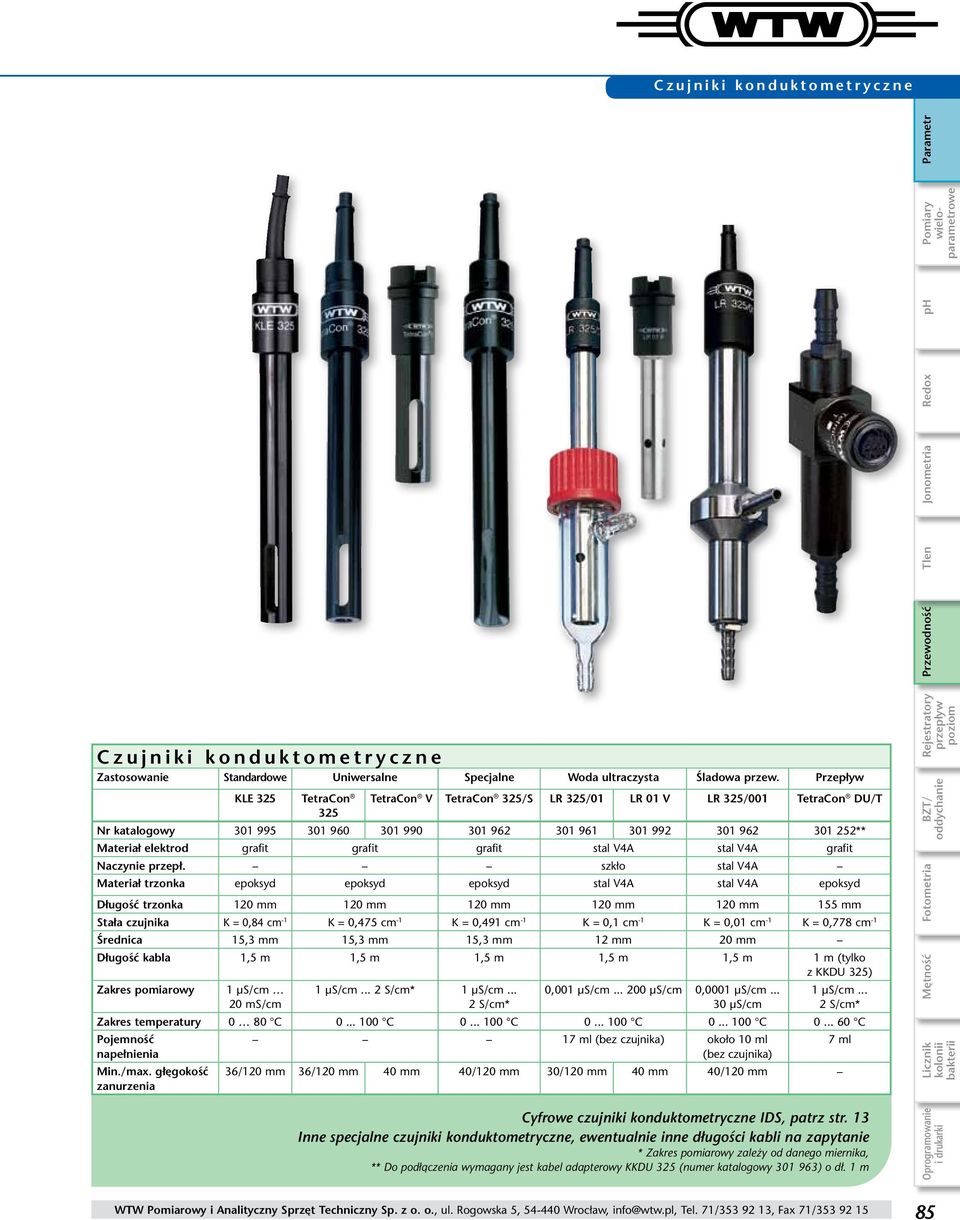

14 Czujniki konduktometryczne Rejestratory przepływ poziom Przewodność Tlen Jonometria Redox ph Pomiary wieloparametrowe Parametr Czujniki konduktometryczne Zastosowanie Standardowe Uniwersalne Specjalne Woda ultraczysta Śladowa przew. Przepływ KLE 325 TetraCon 325 TetraCon V TetraCon 325/S LR 325/01 LR 01 V LR 325/001 TetraCon DU/T Nr katalogowy ** Materiał elektrod grafit grafit grafit stal V4A stal V4A grafit Naczynie przepł. szkło stal V4A Materiał trzonka epoksyd epoksyd epoksyd stal V4A stal V4A epoksyd Długość trzonka 120 mm 120 mm 120 mm 120 mm 120 mm 155 mm Stała czujnika K = 0,84 cm -1 K = 0,475 cm -1 K = 0,491 cm -1 K = 0,1 cm -1 K = 0,01 cm -1 K = 0,778 cm -1 Średnica 15,3 mm 15,3 mm 15,3 mm 12 mm 20 mm Długość kabla 1,5 m 1,5 m 1,5 m 1,5 m 1,5 m 1 m (tylko z KKDU 325) Zakres pomiarowy 1 µs/cm 20 ms/cm 1 µs/cm... 2 S/cm* 1 µs/cm... 2 S/cm* 0,001 µs/cm µs/cm 0,0001 µs/cm µs/cm 1 µs/cm... 2 S/cm* Zakres temperatury 0 80 C C C C C C Pojemność 17 ml (bez czujnika) około 10 ml 7 ml napełnienia (bez czujnika) Min./max. głęgokość zanurzenia 36/120 mm 36/120 mm 40 mm 40/120 mm 30/120 mm 40 mm 40/120 mm Cyfrowe czujniki konduktometryczne IDS, patrz str. 13 Inne specjalne czujniki konduktometryczne, ewentualnie inne długości kabli na zapytanie * Zakres pomiarowy zależy od danego miernika, ** Do podłączenia wymagany jest kabel adapterowy KKDU 325 (numer katalogowy ) o dł. 1 m Mętność Fotometria BZT/ oddychanie Licznik kolonii bakterii Oprogramowanie i drukarki 85

15 Pomiary zgodne z farmakopea (USP 28) Środki do kalibracji i kontroli Zestaw do pomiarów w wodach ultraczystych zgodnie z wymogami farmakopea (USP 28) Zestaw ten zawiera czujnik do wód ultraczystych LR 325/01, naczynie przepływowe D01/T wykonane ze szkła (USP-KIT 1) lub ze stali szlachetnej (USP-KIT 2), roztwór standardowy 5 µs zgodny z NIST (dokładność ±2%) oraz rezystancyjny zestaw kontrolny dla mierników 6R/SET/Lab Standard kalibracyjny 100 µs/cm Okres trwałości 2 lata, zgodny z NIST, dokładność ±3% Standard kalibracyjny 5 µs/cm Okres trwałości 1 rok, zgodny z NIST, dokładność ±2% Czujnik LR 325/01 do wód ultraczystych ze szklanym naczyniem przepływowym Zestaw do pomiaru przewodności w wodach ultraczystych zgodnie z farmakopea, wyposażony w naczynie przepływowe ze stali szlachetnej przystosowane dla wód farmaceutycznych. Informacje do zamówień Zestawy do pomiarów przewodności zgodnie z farmakopea USP Kit 1 Zestaw do pomiarów przewodności zgodnie z farmakopea, zawierający czujnik do wód ultraczystych LR 325/01, szklane naczynie przepływowe D01/T, roztwór standardowy 5 µs ±2% zgodny z NIST oraz rezystancyjny zestaw kontrolny 6R/SET/Lab dla konduktometrów Nr kat USP Kit 2 Tak jak USP Kit 1, ale z naczyniem przepływowym ze stali szlachetnej zamiast szklanego Środki kalibracyjno-kontrolne KS 100 µs Standard kalibracyjny 100 µs/cm, trwałość 2 lata, zgodny z NIST, dokładność ±3%, butelka 300 ml KS 5 µs Standard kalibracyjny 5 µs/cm, trwałość 1 rok, zgodny z NIST, dokładność ±2%, butelka 300 ml E-SET Trace Zestaw standardów kalibracyjnych (6 x 50 ml, KCl 0,01 mol/l), zgodny z NIST, dokładność ±0,5 %

16 Pomiary wód ultraczystych Naczynia przepływowe Parametr Rejestratory przepływ poziom Przewodność Tlen Jonometria Redox ph Pomiary wieloparametrowe Informacje do zamówień Dla LTA 1, LTA, LTA 01 oraz TFK 530 D 530 Dla TetraCon 325 Naczynie przepływowe z przezroczystego PVC, odpowiednie dla czujników konduktometrycznych i czujników temperatury, średnica wewnętrzna 44 mm, V* = 97 ml Nr kat D 201 Naczynie przepływowe z przezroczystego PVC, średnica wewnętrzna 18 mm, V* = 13 ml Dla TetraCon 96, LTA 100 oraz KLE 1 Czujnik konduktometryczny LR 325/001 z naczyniem przepływowym ze stali szlachetnej, przeznaczony do pomiarów śladowych wartości przewodności Szklane naczynie przepływowe D01/T z czujnikiem konduktometrycznym dla wód ultraczystych LR 01 V D 1/T Naczynie przepływowe ze szkła, średnica wewnętrzna 24 mm, V* = 36 ml Dla LR 01/T oraz LTA 01 D 01/T Naczynie przepływowe ze szkła, średnica wewnętrzna 18 mm, V* = 17 ml V* = pojemność wypełnienia bez czujnika Mętność Fotometria BZT/ oddychanie Licznik kolonii bakterii Oprogramowanie i drukarki 87
