1 KABLE TELEKOMUNIKACYJNE Kable miejscowe parowe Kable miejscowe czwórkowe Kable zakończeniowe Kable stacyjne Kable stacyjne wielkiej częstotliwości Kable stacyjne do systemów przeciwpożarowych Przewody głośnikowe Przewody lokalizacyjne

2 KABLE TELEKOMUNIKACYJNE SPIS TREŚCI ROZDZIAŁU Kable miejscowe parowe XzTKMXpw XzTKMXpwn TKMXn Kable miejscowe czwórkowe XzTKMXpw XzTKMXpwn XzTKMXpwFtl/x/ Kable zakończeniowe YTKZYekw Kable stacyjne TKSY YTKSY YTKSYekw YTKSYekp Kable stacyjne wielkiej częstotliwości YTKSX(p)ekp YYTKSX(p)ekp YnYTKSX(p)ekp YnYTKSX(p)ekp Kable stacyjne do systemów przeciwpożarowych YnTKSY YnTKSXekw Przewody głośnikowe PGYp Przewody lokalizacyjne DXd

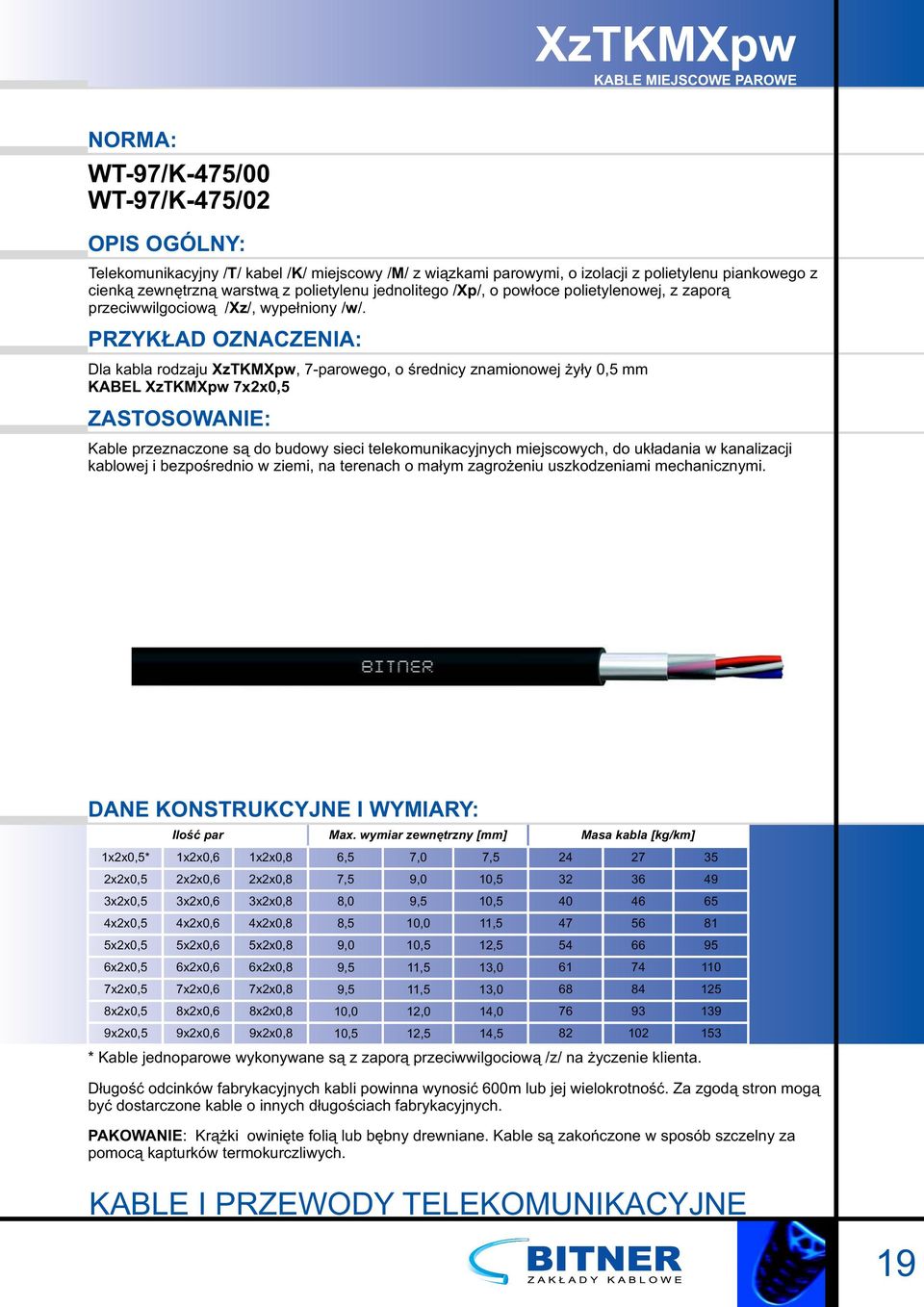

3 XzTKMXpw KABLE MIEJSCOWE PAROWE WT97/K475/00 WT97/K475/02 Telekomunikacyjny / T/ kabel / K/ miejscowy / M/ z wiązkami parowymi, o izolacji z polietylenu piankowego z cienką zewnętrzną warstwą z polietylenu jednolitego / Xp/, o powłoce polietylenowej, z zaporą przeciwwilgociową / Xz/, wypełniony / w/. PRZYKŁAD OZNACZENIA: Dla kabla rodzaju XzTKMXpw, 7parowego, o średnicy znamionowej żyły 0,5 mm KABEL XzTKMXpw 7x2x0,5 Kable przeznaczone są do budowy sieci telekomunikacyjnych miejscowych, do układania w kanalizacji kablowej i bezpośrednio w ziemi, na terenach o małym zagrożeniu uszkodzeniami mechanicznymi. 1x2x0,5* 2x2x0,5 3x2x0,5 4x2x0,5 5x2x0,5 6x2x0,5 7x2x0,5 8x2x0,5 9x2x0,5 Ilość par Max. wymiar zewnętrzny [mm] Masa kabla [kg/km] 1x2x0,6 2x2x0,6 3x2x0,6 4x2x0,6 5x2x0,6 6x2x0,6 7x2x0,6 8x2x0,6 9x2x0,6 1x2x0,8 2x2x0,8 3x2x0,8 4x2x0,8 5x2x0,8 6x2x0,8 7x2x0,8 8x2x0,8 9x2x0,8 6,5 7,5 8,0 8,5 9,5 9,5 10,0 10,5 * Kable jednoparowe wykonywane są z zaporą przeciwwilgociową /z/ na życzenie klienta. 7,0 9,5 10,0 10,5 12,0 12,5 Długość odcinków fabrykacyjnych kabli powinna wynosić 600m lub jej wielokrotność. Za zgodą stron mogą być dostarczone kable o innych długościach fabrykacyjnych. PAKOWANIE: Krążki owinięte folią lub bębny drewniane. Kable są zakończone w sposób szczelny za pomocą kapturków termokurczliwych. 7,5 10,5 10,5 12,5 13,0 13,0 14,0 14,

4 XzTKMXpwn KABLE MIEJSCOWE PAROWE SAMONOŚNE Telekomunikacyjny / T/ kabel / K/ miejscowy / M/ z wiązkami parowymi, samonośny / n/, o izolacji z polietylenu piankowego z cienką zewnętrzną warstwą z polietylenu jednolitego / Xp/, o powłoce polietylenowej z zaporą przeciwwilgociową / Xz/, wypełniony / w/. Dla kabla rodzaju XzTKMXpwn, 7parowego, o średnicy znamionowej żyły 0,5 mm KABEL XzTKMXpwn 7x2x0,5 PRZYKŁAD OZNACZENIA: Kable przeznaczone są do budowy miejscowych sieci telekomunikacyjnych, do podwieszania na podporach drewnianych lub prefabrykowanych. WT97/K475/00 WT97/K475/04 1x2x0,5* 2x2x0,5 3x2x0,5 4x2x0,5 5x2x0,5 6x2x0,5 7x2x0,5 8x2x0,5 9x2x0,5 Ilość par Max. wymiar zewnętrzny [mm] Masa kabla [kg/km] 1x2x0,6 2x2x0,6 3x2x0,6 4x2x0,6 5x2x0,6 6x2x0,6 7x2x0,6 8x2x0,6 9x2x0,6 1x2x0,8 2x2x0,8 3x2x0,8 4x2x0,8 5x2x0,8 6x2x0,8 7x2x0,8 8x2x0,8 9x2x0,8 6,5x12,0 7,5x13,0 8,0x13,5 8,5x14,0 x14,5 9,5x16,0 9,5x16,0 10,0x16,5 10,5x17,0 7,0x12,5 x14,5 9,5x15,0 10,0x16,5 10,5x17,0 x18,0 x18,0 12,0x19,5 12,5x20,0 7,5x13,0 10,5x15,5 10,5x17,0 x18,0 12,5x20,0 13,0x20,5 13,5x20,5 14,0x21,5 14,5x22,0 * Kable jednoparowe wykonywane są z zaporą przeciwwilgociową /z/ na życzenie klienta. Długość odcinków fabrykacyjnych kabli powinna wynosić 600m lub jej wielokrotność. Za zgodą stron mogą być dostarczone kable o innych długościach fabrykacyjnych. PAKOWANIE: Krążki owinięte folią lub bębny drewniane. Kable są zakończone w sposób szczelny za pomocą kapturków termokurczliwych

5 TKMXn KABLE MIEJSCOWE PAROWE SAMONOŚNE WT97/K475/00 Telekomunikacyjny / T/ kabel / K/ miejscowy / M/, samonośny / n/, o izolacji polietylenowej / X/. PRZYKŁAD OZNACZENIA: Dla kabla rodzaju TKMXn, jednoparowego, o średnicy znamionowej żyły 0,6 mm KABEL TKMXn 1x2x0,6 Kable przeznaczone są do budowy telekomunikacyjnej sieci miejscowej, do podwieszania na podporach drewnianych lub prefabrykowanych. Liczba par 1x2x0,6 1x2x0,8 1x2x0,9 1x2x1,2 Max. wymiar zewnętrzny [mm] wysokość 3,8 3,8 3,8 3,8 szerokość Masa kabla [kg/km] 8, ,0 11, Linka [mm] 1,6 1,6 1,6 1,6 PARAMETRY ELEKTRYCZNE: Parametry elektryczne w temp. 20 C Rezystancja pętli żyły pary /max/ Rezystancja izolacji każdej żyły /min/ Pojemność skuteczna pary /max/ Asymetria skuteczności względem liny nośnej (e) Odporność izolacji żył na napięcie probiercze żyła / lina nośna WARUNKI MONTAŻU: minimalny promień zginania: 10 x średnica kabla temperatura układania kabli: 10 C do +50 C PAKOWANIE: Krążki owinięte folią lub bębny drewniane. 0,6 Wartość dla żył 0,8 0,9 1,2 133,2 73,6 57,8 32, ~; 1500 Jednostka /km M xkm Długość odcinków fabrykacyjnych kabli powinna wynosić 600m lub jej wielokrotność. Za zgodą stron mogą być dostarczone kable o innych długościach fabrykacyjnych. nf/km pf/km 21

6 XzTKMXpw KABLE MIEJSCOWE CZWÓRKOWE Dla kabla rodzaju XzTKMXpw, 50czwórkowego, o średnicy znamionowej żyły 0,5 mm KABEL XzTKMXpw 50x4x0,5 PN92/T90335; PN92/T90336 Telekomunikacyjny / T/ kabel / K/ miejscowy / M/, pęczkowy, o izolacji z polietylenu piankowego z cienką zewnętrzną warstwą z polietylenu litego / Xp/, o powłoce polietylenowej z zaporą przeciwwilgociową / Xz/, wypełniony / w/. PRZYKŁAD OZNACZENIA: Kable przeznaczone są do budowy telekomunikacyjnej sieci miejscowej, do układania w kanalizacji kablowej i bezpośrednio w ziemi na terenach o małym zagrożeniu uszkodzeniami mechanicznymi. Ilość czwórek Max. średnica zewn. [mm] Masa kabla [kg/km] 5x4x0,4 5x4x0,5 5x4x0,6 5x4x0,8 11,0 12,0 13,0 16, x4x0,4 10x4x0,5 10x4x0,6 10x4x0,8 13,0 14,5 16, x4x0,4 15x4x0,5 15x4x0,6 15x4x0,8 14,5 16,5 18,0 21, x4x0,4 25x4x0,5 25x4x0,6 25x4x0,8 17,0 19,5 21,0 25, x4x0,4 35x4x0,5 35x4x0,6 35x4x0,8 18,0 21,5 24,0 29, x4x0,4 50x4x0,5 50x4x0,6 50x4x0,8 21,0 24,5 28,0 34, x4x0,4 100x4x0,5 100x4x0,6 28,0 32,5 36, x4x0,4 150x4x0,5 32,0 38, Długość odcinków fabrykacyjnych kabli powinna wynosić 600m lub jej wielokrotność. Za zgodą stron mogą być dostarczone kable o innych długościach fabrykacyjnych. PAKOWANIE: Bębny drewniane. Kable są zakończone w sposób szczelny za pomocą kapturków termokurczliwych. 22

7 XzTKMXpwn KABLE MIEJSCOWE CZWÓRKOWE SAMONOŚNE PN92/T90335;PN92/T90337 Telekomunikacyjny / T/ kabel / K/ miejscowy / M/,samonośny / n/ pęczkowy, o izolacji z polietylenu piankowego z cienką zewnętrzną warstwą z polietylenu jednolitego / Xp/, o powłoce polietylenowej z zaporą przeciwwilgociową / Xz/, wypełniony / w/, samonośny / n/. PRZYKŁAD OZNACZENIA: Dla kabla rodzaju XzTKMXpwn, 35czwórkowego, o średnicy znamionowej żyły 0,8 mm KABEL XzTKMXpwn 35x4x0,8 Kable przeznaczone są do budowy telekomunikacyjnej sieci miejscowej, do podwieszania na podporach drewnianych lub prefabrykowanych. Ilość czwórek Max wymiar zewn. [mm] masa kabla [kg/km] 5x4x0,4 5x4x0,5 5x4x0,6 5x4x0,8 11,0x19,3 12,0x20,5 13,0x21,5 16,0x24, x4x0,4 15x4x0,4 25x4x0,4 35x4x0,4 50x4x0,4 10x4x0,5 15x4x0,5 25x4x0,5 35x4x0,5 50x4x0,5 10x4x0,6 15x4x0,6 25x4x0,6 35x4x0,6 50x4x0,6 10x4x0,8 15x4x0,8 25x4x0,8 35x4x0,8 13,0x21,3 14,5x22,8 17,0x25,3 18,0x27,3 21,0x33,3 14,5x23,0 16,5x25,0 19,5x2 21,5x33,0 24,5x36,0 16,0x24,5 18,0x27,5 21,0x32,5 24,0x35,5 28,0x39,5 1x28,5 21,5x31,0 25,5x37,0 29,5x41, Długość odcinków fabrykacyjnych kabli powinna wynosić 600m lub jej wielokrotność. Za zgodą stron mogą być dostarczone kable o innych długościach fabrykacyjnych. PAKOWANIE: Bębny drewniane. Kable są zakończone w sposób szczelny za pomocą kapturków termokurczliwych. 23

8 XzTKMXpwFtlx KABLE MIEJSCOWE CZWÓRKOWE OPANCERZONE PN92/T90335; PN92/T90336 Telekomunikacyjny / T/ kabel / K/ miejscowy / M/, pęczkowy, o izolacji z polietylenu piankowego z cienką zewnętrzną warstwą z polietylenu jednolitego / Xp/, o powłoce polietylenowej z zaporą przeciwwilgociową / Xz/, wypełniony / w/, opancerzony stalowymi taśmami lakierowanymi / Ftl/, z osłoną polietylenową / x/. PRZYKŁAD OZNACZENIA: Dla kabla rodzaju XzTKMXpwFtlx, 50czwórkowego, o średnicy znamionowej żyły 0,8 mm KABEL XzTKMXpwFtlx 50x4x0,8 Kable przeznaczone są do budowy telekomunikacyjnej sieci miejscowej, do układania w kanalizacji kablowej i bezpośrednio w ziemi na terenach o dużym zagrożeniu uszkodzeniami mechanicznymi. Ilość czwórek Max. średnica zewn. [mm] Masa kabla [kg/km] 5x4x0,4 5x4x0,5 5x4x0,6 5x4x0,8 17,0 18,5 19,5 22, x4x0,4 10x4x0,5 10x4x0,6 10x4x0,8 19,5 21,0 22,5 25, x4x0,4 15x4x0,5 15x4x0,6 15x4x0,8 21,0 22,5 25, x4x0,4 25x4x0,5 25x4x0,6 25x4x0,8 23,0 25,5 2 34, x4x0,4 35x4x0,5 35x4x0,6 35x4x0,8 26,0 2 32,5 38, x4x0,4 50x4x0,5 50x4x0,6 50x4x0,8 2 33,0 35,5 42, x4x0,4 100x4x0,5 100x4x0,6 37,0 40,5 45, x4x0,4 150x4x0,5 41,0 47, Długość odcinków fabrykacyjnych kabli powinna wynosić 600m lub jej wielokrotność. Za zgodą stron mogą być dostarczone kable o innych długościach fabrykacyjnych. PAKOWANIE: Bębny drewniane. Kable są zakończone w sposób szczelny za pomocą kapturków termokurczliwych. 24

9 PARAMETRY ELEKTRYCZNE I WARUNKI MONTAŻU: Parametry elektryczne w temp. 20 C Asymetria pojemności między parami k 1 /max/ Pojemność skuteczna par /max/ Rezystancja izolacji żyły /min/ Rezystancja pętli pary /max/ Odporność na napięcie probiercze powłoki polietylenowej Odporność izolacji polietylenowej piankowej żył na napięcie probiercze w ciągu 1 minuty Odporność izolacji polietylenowej jednolitej żył na napięcie probiercze w ciągu 1 minuty Parametry elektryczne w temp. 20 C Kable parowe Kable czwórkowe Asymetria pojem. między torami macierzystymi w czwórkach k 1/max/ Asymetria pojem. między torami macierzystymi sąsiednich czwórek k 912 /max/ Pojemność skuteczna par /max/ Rezystancja izolacji żyły /min/ Rezystancja pętli pary /max/ Odporność na napięcie probiercze powłoki polietylenowej Odporność izolacji polietylenowej piankowej żył na napięcie probiercze w ciągu 1 minuty Odporność izolacji polietylenowej jednolitej żył na napięcie probiercze w ciągu 1 minuty żyła/ żyła żyła/ zapora przeciwwilgociowa żyła/ żyła żyła/ zapora przeciwwilgociowa żyła/ żyła żyła/ zapora przeciwwilgociowa żyła/ żyła żyła/ zapora przeciwwilgociowa WARUNKI MONTAŻU: minimalny promień zginania: 10 x średnica kabla temperatura układania kabli: 15 C do +50 C XzTKMXpw KABLE MIEJSCOWE TELEKOMUNIKACYJNE Jednostka pf/km nf/km xkm Jednostka pf/km pf/km nf/km 0,5 191, , , , , ,4 0,5 0,6 0, ,8 133,2 73, Średnica znamionowa żył miedzianych /mm/ Średnica znamionowa żył miedzianych /km k k xkm /km k k 25

10 YTKZYekw KABLE ZAKOŃCZENIOWE PN92/T90320; PN92/T90322 YTKZYekw telekomunikacyjny / T/ kabel / K/ zakończeniowy / Z/ o żyłach miedzianych jednodrutowych, izolacji polwinitowej / Y/ i powłoce polwinitowej / Y/ oraz o wspólnym ekranie na ośrodku / ekw/. Dla kabla rodzaju YTKZYekw 50czwórkowego, o średnicy znamionowej żyły 0,5 mm KABEL YTKZYekw 50x4x0,5. Zakańczanie telekomunikacyjnych linii miejscowych w pomieszczeniach. PRZYKŁAD OZNACZENIA: BUDOWA: ŻYŁA: miękkie druty miedziane nieocynowane lub ocynowane /c/ IZOLACJA: polwinitowa jednobarwna WIĄZKI: czwórki gwiazdowe OBWÓJ OŚRODKA: taśma poliestrowa EKRAN: taśma poliestrowa pokryta jednostronnie warstwą aluminium, pod ekranem żyła uziemiająca POWŁOKA: polwinitowa Parametry elektryczne w temp. 20 C Rezystancja pętli żył /max/ Rezystancja izolacji żył /min/ Pojemność skuteczna par /max/ Asymetria pojemności w wiązkach czwórkowych k oraz między sąsiednimi wiązkami czwórkowymi k /max/ Odporność izolacji żył na napięcie pobiercze w ciągu 1 minuty Odporność na napięcie pobiercze powłoki PARAMETRY ELEKTRYCZNE: Wartość 195, e egrubość powłoki [mm] 6e egrubość powłoki [mm] Jednostka /km M xkm nf/km pf/500m k k 26

11 YTKZYekw KABLE ZAKOŃCZENIOWE Ilość czwórek 5x4x0,5(c) 10x4x0,5(c) 15x4x0,5(c) 20x4x0,5(c) 35x4x0,5(c) 50x4x0,5(c) Średnica zewnętrzna typowa/max 8,5/ 8,7/12,0 12,5/14,0 13,9/15,5 17,9/20,0 21,7/22,5 Liczba Cu [mm] [kg/km] [kg/km] UWAGA! Kable wykonane są w konstrukcji pęczkowej. YTKZYekw Masa kabla Typ bębna WARUNKI MONTAŻU: minimalny promień zginania: 10 x średnica kabla temperatura układania kabli: 15 C do +50 C Długość odcinków fabrykacyjnych kabli powinna wynosić 500m lub jej wielokrotność. Za zgodą stron mogą być dostarczone kable o innych długościach fabrykacyjnych. PAKOWANIE: Bębny drewniane. Kable są zakończone w sposób szczelny za pomocą kapturków termokurczliwych. 27

12 TKSY, YTKSY, YTKSYekw KABLE STACYJNE Dla kabla rodzaju YTKSY, 53parowego, o średnicy znamionowej żyły 0,5 mm KABEL YTKSY 53x2x0,5 PN92/T90320; PN92/T90321 TKSY: Telekomunikacyjny / T/ kabel / K/ stacyjny / S/, o żyłach miedzianych jednodrutowych, o wspólnej izolacji polwinitowej / Y/ YTKSYekw: Telekomunikacyjny / T/ kabel / K/ stacyjny / S/, o żyłach miedzianych jednodrutowych oraz izolacji polwinitowej / Y/, powłoce polwinitowej / Y/ lub powłoce polwinitowej uniepalnionej / Yn/ oraz o wspólnym ekranie na ośrodku / ekw/. PRZYKŁAD OZNACZENIA: Kable przeznaczone są do połączeń urządzeń telefonicznych, teletransmisyjnych i przetwarzania informacji, pracujących w klimacie umiarkowanym. Ilość par /TKSY/ 1x2x0,5 Ilość par /YTKSY, YTKSYekw/* 1x2x0,4 2x2x0,4 3x2x0,4 5x2x0,4 6x2x0,4 7x2x0,4 10x2x0,4 12x2x0,4 14x2x0,4 21x2x0,4 28x2x0,4 30x2x0,4 35x2x0,4 42x2x0,4 48x2x0,4 53x2x0,4 1x2x0,5 2x2x0,5 3x2x0,5 5x2x0,5 6x2x0,5 7x2x0,5 10x2x0,5 12x2x0,5 14x2x0,5 21x2x0,5 28x2x0,5 30x2x0,5 35x2x0,5 42x2x0,5 48x2x0,5 53x2x0,5 1x2x0,8 2x2x0,8 3x2x0,8 5x2x0,8 6x2x0,8 7x2x0,8 10x2x0,8 12x2x0,8 14x2x0,8 21x2x0,8 28x2x0,8 30x2x0,8 35x2x0,8 42x2x0,8 48x2x0,8 53x2x0,8 Max. wymiar zewnętrzny [mm] 2,7x4,5 Max. wymiar zewnętrzny [mm] YTKSY YTKSYekw 4,5 4,8 6,0 4,5 4,8 6,0 PAKOWANIE: Krążki w odcinkach 100, 200, 300, 500m, owinięte folią. Masa kabla [kg/km] 5,0 5,0 6,5 4,8 5,2 6,3 16,3 20,3 38,3 19,5 23,6 43,0 6,0 6,5 7,5 7,5 8,5 9,5 11,0 12,5 12,5 14,0 15,0 16,0 16,5 6,5 7,0 8,0 8,0 9,5 10,0 12,0 14,0 14,0 15,5 16,5 17,5 18,0 10,0 13,5 14,5 15,5 18,0 20,5 21,0 23,5 24,5 26,0 27,0 6,0 6,5 7,5 7,5 8,5 9,5 11,0 12,5 12,5 14,0 15,0 16,0 16,5 6,5 7,0 8,0 8,0 9,5 10,0 12,0 12,0 14,0 15,5 16,5 17,5 18,5 10,0 13,5 14,5 15,5 13 Masa kabla [kg/km] YTKSY YTKSYekw 12,1 14,8 24,6 13,7 16,3 26,1 22,8 31,6 38,2 42,6 55,3 63,4 71,3 28,6 41,4 51,1 57,3 75,7 87,4 99,2 58,7 87,0 104,3 118,3 163,9 191,0 217,8 24,4 32,3 40,0 44,5 57,3 65,4 73,3 30,3 43,2 53,0 59,1 77,7 89,4 60, ,5 120,5 166,3 193,6 101,4 220,3 18,0 102,4 143,5 310,0 104,6 145,9 313,0 20,5 129,4 188,0 408,4 131,7 190,4 411,4 21,0 136,9 199,4 434,2, 139,3 202,0 437,2 23,5 160,3 227,2 498,5 162,7 229,7 501,7 24,5 187,0 266,3 602,3 189, ,7 26,0 209,2 299,4 679,4 212,0 302,4 683,2 27,5 227,6 326,5 743,1 230,3 329,6 746,9 * Za zgodą stron mogą być wykonane kable o innej liczbie par. Od 25 par budowa pęczkowa. 28

13 YTKSYekp KABLE STACYJNE PN92/T90320; PN92/T90323 Telekomunikacyjny / T/ kabel / K/ stacyjny / S/, o żyłach miedzianych jednodrutowych, o izolacji polwinitowej / Y/, o parach ekranowanych / ekp/ oraz o wspólnym ekranie na środku, powłoce polwinitowej / Y/. PRZYKŁAD OZNACZENIA: Dla kabla rodzaju YTKSYekp, 7parowego, o średnicy żył 0,5 mm KABEL YTKSYekp 7x2x0,5 Kable przeznaczone są do łączenia między sobą urządzeń stacyjnych telefonicznych, teletransmisyjnych i przetwarzania danych. Ilość par* 2x2x0,5 6x2x0,5 7x2x0,5 10x2x0,5 12x2x0,5 21x2x0,5 Max. wymiar zewnętrzny [mm] 7,0 25,3 57,2 12,0 15,0 * Za zgodą stron mogą być wykonane kable o innej liczbie par. Masa kabla [kg/km] 64,0 84,0 96,7 158,0 Długość odcinków fabrykacyjnych kabli powinna wynosić 500m lub jej wielokrotność. Za zgodą stron mogą być dostarczone kable o innych długościach fabrykacyjnych. PAKOWANIE: Krążki owinięte folią lub bębny drewniane. Kable są zakończone w sposób szczelny za pomocą kapturków termokurczliwych. 29

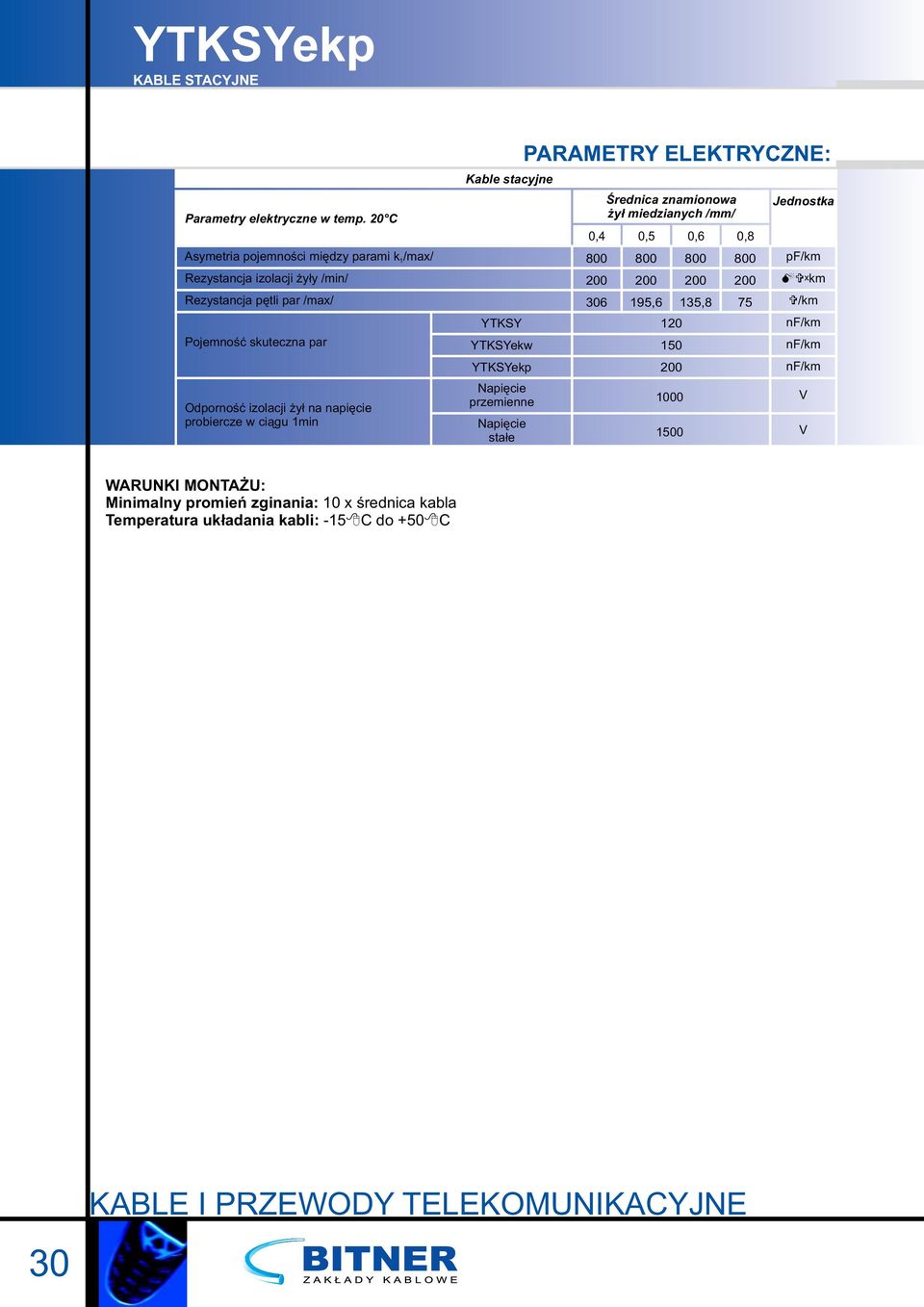

14 YTKSYekp KABLE STACYJNE Parametry elektryczne w temp. 20 C Asymetria pojemności między parami k 1/max/ Rezystancja izolacji żyły /min/ Rezystancja pętli par /max/ Pojemność skuteczna par Odporność izolacji żył na napięcie probiercze w ciągu 1min Kable stacyjne YTKSY YTKSYekw YTKSYekp PARAMETRY ELEKTRYCZNE: 0,4 0,5 0,6 0, Średnica znamionowa żył miedzianych /mm/ , , Jednostka pf/km xkm /km nf/km nf/km nf/km 1500 WARUNKI MONTAŻU: Minimalny promień zginania: Temperatura układania kabli: 10 x średnica kabla 15 C do +50 C 30

15 ZNCB14:2002 PRZYKŁAD OZNACZENIA: BUDOWA: YTKSX(p)ekp, YYTKSX(p)ekp, YnYTKSX(p)ekp,HYTKSX(p)ekp YTKSX(p)ekp telekomunikacyjny / T/ kabel / K/ stacyjny / S/, z parą indywidualnie ekranowaną / ekp/, z żyłami miedzianymi jednodrutowymi, o izolacji polietylenowej / X/ lub o izolacji z polietylenu piankowego z cienką zewnętrzną warstwą z polietylenu jednolitego / Xp/, o powłoce polwinitowej / Y/. YYTKSX(p)ekp, YnYTKSX(p)ekp, HYTKSX(p)ekp telekomunikacyjny / T/ kabel / K/ stacyjny / S/, z parami indywidualnie ekranowanymi / ekp/, o powłoce polwinitowej na ekranie / Y/, żyłami miedzianymi jednodrutowymi, o izolacji polietylenowej / X/ lub o izolacji z polietylenu piankowego z cienką zewnętrzną warstwą z polietylenu jednolitego / Xp/, o wspólnej powłoce polwinitowej / Y/ lub z powinitu nierozprzestrzeniającego płomienia / Yn/ lub bezhalogenowej / H/. Kable z żyłami z drutów ocynowanych posiadają w oznaczeniu cyfrowym małą literę / c/. Dla kabla rodzaju YnYTKSXekp, 8 wiązek 1 parowych o średnicy 0,4 mm KABEL YnYTKSXekp 8(1x2x0,4(c)) KABLE STACYJNE WIELKIEJ CZĘSTOTLIWOŚCI Telekomunikacyjne kable wielkiej częstotliwości przeznaczone są do łączenia urządzeń w instalacjach telekomunikacyjnych, elektronicznych, pomiarowych i informatycznych pracujących w paśmie częstotliwości do 1 MHz. ŻYŁY: miedziane jednodrutowe nieocynowane lub ocynowane, żyły uziemiające wykonane są z drutów miedzianych ocynowanych IZOLACJA: z polietylenu jednolitego lub z polietylenu piankowego z cienką zewnętrzną warstwą z polietylenu jednolitego typu /foamskin/ WIĄZKI: parowe; barwa izolacji żył w każdej parze jest czarna i naturalna EKRAN PAR: taśma poliestrowa pokryta jednostronnie warstwą aluminium; pod ekranem żyła uziemiająca POWŁOKA NA WIĄZCE PAROWEJ: polwinitowa OŚRODEK: pary ekranowe w powłoce, skręcone w ośrodek. Pary w ośrodku są wyróżnione za pomocą nadruku cyfrowego naniesionego na izolację. POWŁOKA KABLA: polwinitowa, z polwinitu nierozprzestrzeniającego płomienia lub z tworzywa bezhalogenowego. 31

16 YTKSX(p)ekp, YYTKSX(p)ekp, YnYTKSX(p)ekp, HYTKSX(p)ekp KABLE STACYJNE WIELKIEJ CZĘSTOTLIWOŚCI Parametry elektryczne w temp. 20 C Rezystancja pętli żył /max/ Rezystancja izolacji żył /min/ Pojemność skuteczna par Impedancja falowa pary przy częstotliwości 1 MHz Tłumienność falowa pary przy częstotliwości 1 MHz /max/ Tłumienność zbliżnoprzenikowa przy częstotliwości 1 MHz /min/ Odporność izolacji żył na napięcie probiercze w ciągu 1 minuty żyła/żyła Pozo dane PARAMETRY ELEKTRYCZNE I WARUNKI MONTAŻU: Zakres temperatur: podczas układania podczas pracy kabla w przypadku braku zagrożeń mechanicznych podczas pracy kabla w przypadku występowania zagrożeń mechanicznych w postaci gięcia Jednostka k izolacja pełna: 0,7 U(X) lub 1,0 U(=) izolacja FOAMSKIN: 0,5 U(X) lub 0,75 U(=) 10 C do C do C do +50 Wartość /km 306 M /km 1000 nf/km G15 db/100m 4,5 db/20m 75 Minimalny promień zginania 10 x średnica zewnętrzna kabla Ilość par 1x2x0,4(c) Średnica zewnętrzna typowa/max Liczba Cu ORIENTACYJNA Masa kabla [mm] [kg/km] [kg/km] YTKSXekp 4,1/4,5 3,5 16 Ilość wiązek /ilość par/ Oreientacyjna średnica zewnętrzna Liczba Cu Orientacyjna masa kabla [mm] [kg/km] [kg/km] (Y, Yn, H) YTKSX(p)ekp 8x(1x2x0,4(c)) x(1x2x0,4(c)) x(1x2x0,4(c)) Na życzenie zamawiającego kabel może być wykonany z powłoką zewnętrzną z poliwinitu odpornego na działanie olejów i benzyny: YoYTKSX(p)ekp, YbYTKSX(p)ekp. PAKOWANIE: Bębny drewniane. Kable są zakończone w sposób szczelny za pomocą kapturków termokurczliwych. 32

17 YnTKSY,, YnTKSXekw PN92/T90320; ZNCB25:2004 YnTKSY: Telekomunikacyjny / T/ kabel / K/ stacyjny / S/, o żyłach miedzianych jednodrutowych, izolacji polwinitowej / Y/ i powłoce polwinitowej uniepalnionej / Yn/. : Telekomunikacyjny / T/ kabel / K/ stacyjny / S/, o żyłach miedzianych jednodrutowych oraz izolacji polwinitowej / Y/ lub polietylenowej / X/ i powłoce polwinitowej uniepalnionej / Yn/, oraz o wspólnym ekranie na ośrodku / ekw/. BUDOWA: KABLE STACYJNE DO SYSTEMÓW PRZECIWPOŻAROWYCH Kable stosowane są w instalacjach urządzeń alarmowych i systemów przeciwpożarowych. ŻYŁY: jednodrutowe miedziane IZOLACJA: polwinitowa /PC/, polietylenowa /PE/ PARY: skręcone w ośrodek OŚRODEK: ekranowany taśmą aluminiową z żyłą uziemiającą jednodrutową wykonaną z miedzi ocynowanej EKRAN: taśma poliestrowa pokryta aluminium, pod ekranem żyła uziemiająca POWŁOKA: wykonana ze specjalnego polwinitu oponowego /PC/ o indeksie tlenowym >29%, w kolorze czerwonym PARAMETRY ELEKTRYCZNE : Typ kabla Średnica żyły przewodzącej Rezystancja dowolnej żyły w temp. 20 C dla prądu go, max Pojemność skuteczna dowolnej pary przy częstotliwości 1kHz średnia max Rezystancja izolacji dowolnej żyły, max Jedn. YnTKSY YnTKSXekw mm 0,8 1,0 1,5 0,8 1,0 1,5 1,05 /km 37, , nf/km M km Odporność izolacji dowolnej żyły na napięcie probiercze, min.: wartość skuteczna, przez 60s: 1500 : 2250 Indukcyjność, wartość orientacyjna: 0,7 mh/km WARUNKI MONTAŻU: podczas układania: 10 do +50 C Promień zginania min.: 10 x średnica zewn. kabla Temperatury: podczas pracy: 40 do +70 C Palność kabla: kable nie rozprzestrzeniają płomienia 33

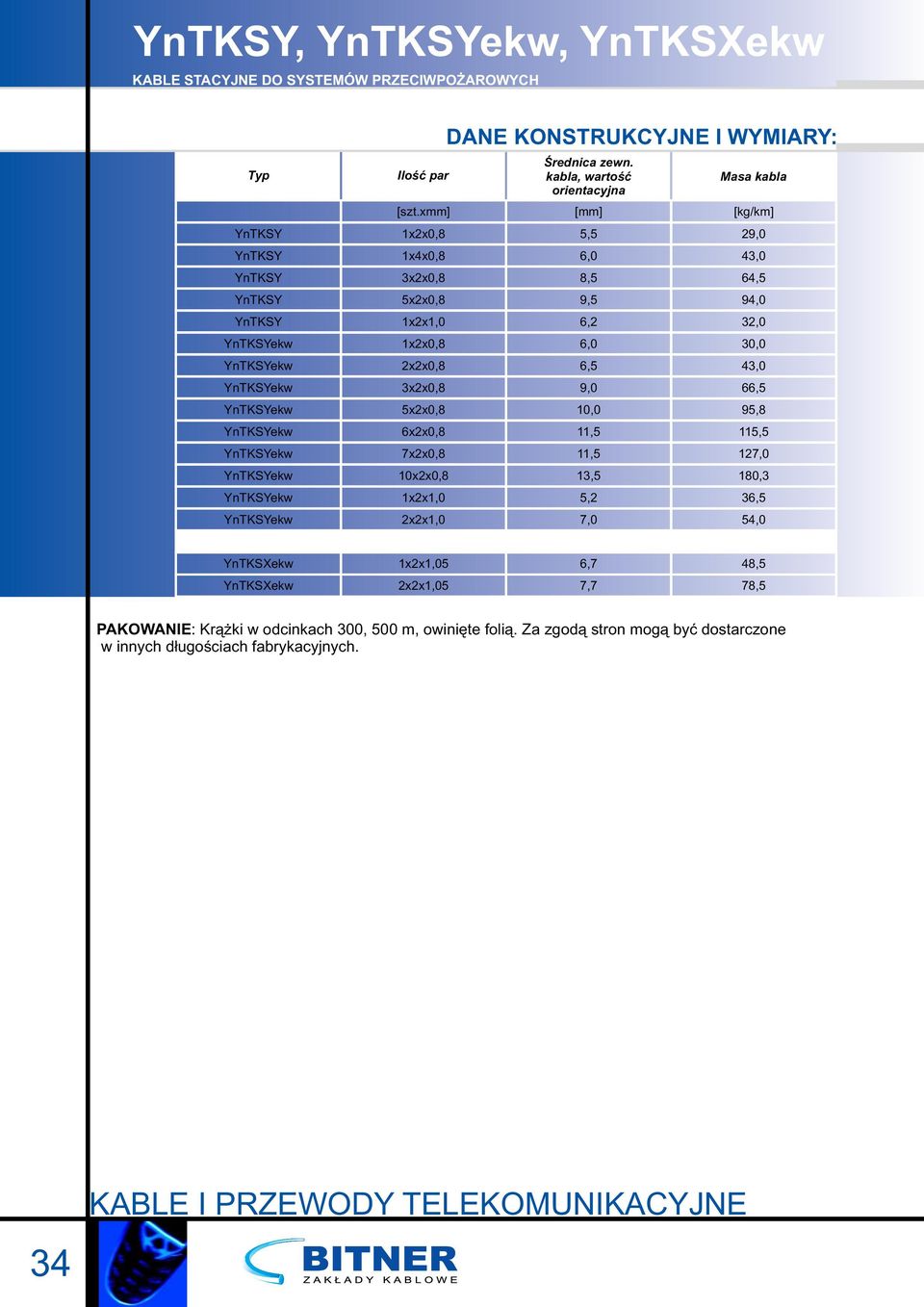

18 YnTKSY,, YnTKSXekw KABLE STACYJNE DO SYSTEMÓW PRZECIWPOŻAROWYCH Typ YnTKSY YnTKSY YnTKSY YnTKSY YnTKSY Ilość par [szt.xmm] 1x2x0,8 1x4x0,8 3x2x0,8 5x2x0,8 1x2x1,0 1x2x0,8 2x2x0,8 3x2x0,8 5x2x0,8 6x2x0,8 7x2x0,8 10x2x0,8 1x2x1,0 2x2x1,0 Średnica zewn. kabla, wartość orientacyjna [mm] 5,5 6,0 8,5 9,5 6,2 6,0 6,5 10,0 13,5 5,2 7,0 Masa kabla [kg/km] 2 43,0 64,5 94,0 32,0 30,0 43,0 66,5 95,8 115,5 127,0 180,3 36,5 54,0 YnTKSXekw 1x2x1,05 6,7 48,5 YnTKSXekw 2x2x1,05 7,7 78,5 PAKOWANIE: Krążki w odcinkach 300, 500 m, owinięte folią. Za zgodą stron mogą być dostarczone w innych długościach fabrykacyjnych. 34

19 ZNCB23:2003 PGYp PRZEWODY GŁOŚNIKOWE PGYp: przewód / P/ głośnikowy / G/ giętki, z żyłami miedzianymi wielodrutowymi o wspólnej izlolacji polwinitowej / Y/, płaski / p/. Przewody stosowane są do połączeń między wzmacniaczami mocy małej częstotliwości i kolumnami głośnikowymi. Przewody wykonane są jako płaskie we wspólnej izolacji polwinitowej. BUDOWA: ŻYŁY: wielodrutowa skręcana z miękkich drutów miedzianych IZOLACJA: polwinitowa PARAMETRY ELEKTRYCZNE I WARUNKI MONTAŻU: Parametry elektryczne w temp. 20 C pracy Próba napięciowa Zakres temperatury pracy Minimalny promień zginania instalacja na instalacja ruchoma Wartość do do x średnica kabla Jednostka [] [] [ C] Przekrój żył Rezystancja żył max Indukcyjność średnio [mm] [ / km] [mh/km] 0,35 0,50 55, ,75 26,0 96 1,0 19,5 51 1,5 13,3 30 2,5 4,0 7,98 4,

20 PGYp PRZEWODY GŁOŚNIKOWE Liczba par i przekrój żył Konstrukcja żyły Wymiary zewn. przewodu Liczba Cu Masa kabla wartość orientacyjna 2 [nxmm ] [nxmm] [mm] [kg/km] 2x0,35 20x0,15 1,6x3,4 7,0 2x0,5 16x0,20 2,2x4,5 10,0 2x0,75 24x0,20 2,2x4,6 15,0 2x1,0 32x0,20 2,5x5,1 20,0 2x1,5 30x0,25 2,8x5,7 2 2x2,5 140x0,15 3,7x7,5 50,5 2x4,0 224x0,15 4,6x9,4 72,0 [kg/km] 11,0 18,0 22, ,5 100 PAKOWANIE: Krążki owinięte folią. 36

21 DXd PRZEWÓD LOKALIZACYJNY ZNCB22:2002 DXd: przewód o żyle miedzianej jednodrutowej / D/, o izolacji polietylenowej / X/ wzmocnionej / d/. Przewód lokalizacyjny do układania w ziemi nad kablem optotelekomunikacyjnym. Przeznaczony do lokalizacji kabli optycznych. Przekrój znamionowy żyły Grubość izolacji Średnica zewnętrzna przewodu Liczba Cu Masa [mm ] 2,5 2 [mm] [mm] [kg/km] [kg/km] 0,8 3,45 22,2 29,2 WARUNKI MONTAŻU: minimalny promień zginania: 5 x średnica kabla temperatura układania kabli: 20 C do +50 C PAKOWANIE: Bębny drewniane. 37
