1 PANELE ŚCIENNE WYKOŃCZENIE ELEWACJI KATALOG TECHNICZNY Infolinia: , tel: koszt połączenia zgodny z taryfą Twojego operatora

2

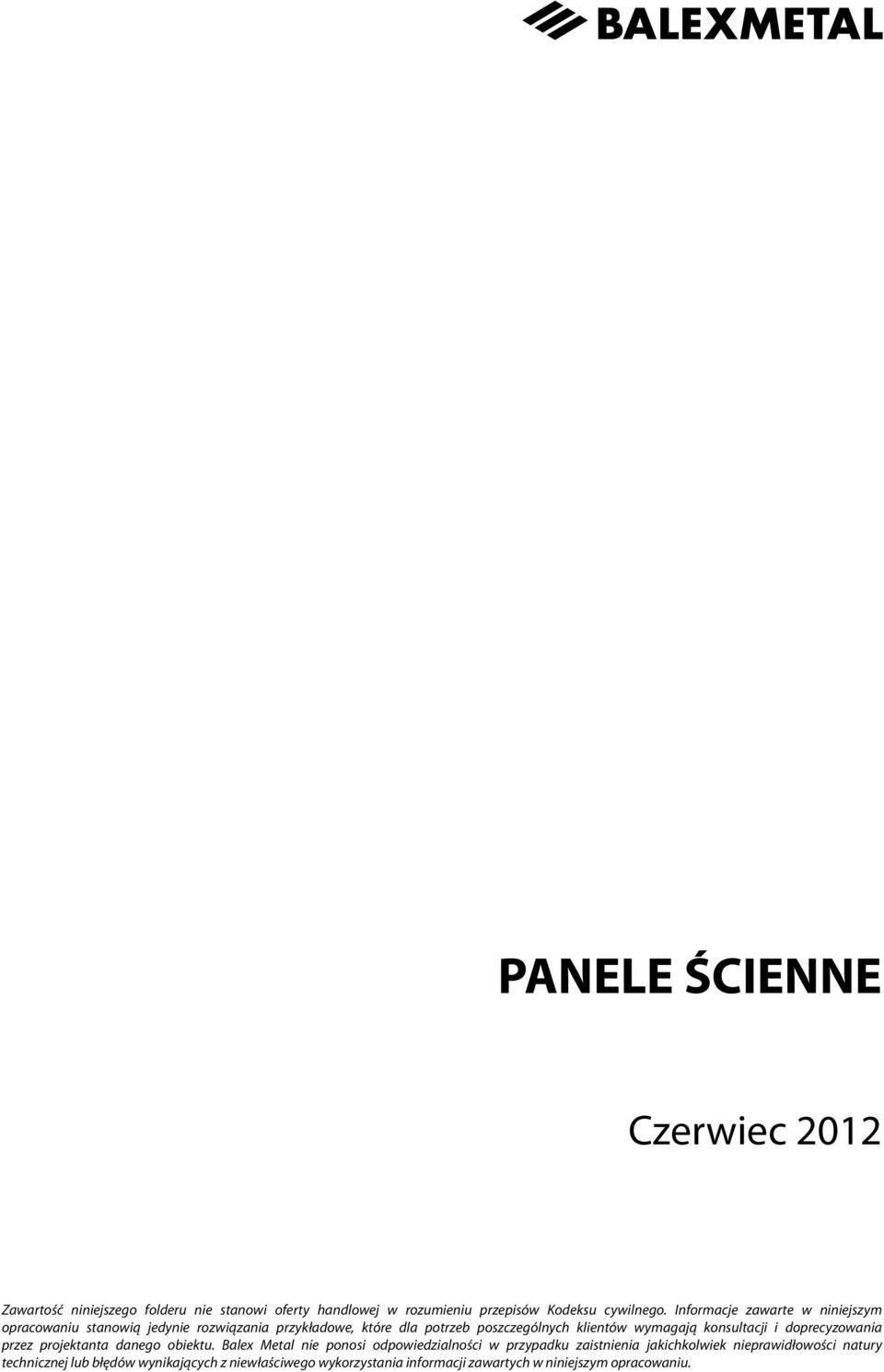

3 PANELE ŚCIENNE Czerwiec 2012 Zawartość niniejszego folderu nie stanowi oferty handlowej w rozumieniu przepisów Kodeksu cywilnego. Informacje zawarte w niniejszym opracowaniu stanowią jedynie rozwiązania przykładowe, które dla potrzeb poszczególnych klientów wymagają konsultacji i doprecyzowania przez projektanta danego obiektu. Balex Metal nie ponosi odpowiedzialności w przypadku zaistnienia jakichkolwiek nieprawidłowości natury technicznej lub błędów wynikających z niewłaściwego wykorzystania informacji zawartych w niniejszym opracowaniu.

4

5 SPIS TREŚCI I. INFORMACJA TECHNICZNA O OBUDOWIE Z PANELI ŚCIENNYCH 1. Informacje ogólne o Panelu Ściennym PS Technologia produkcji Rodzaje PS - szerokości, grubości, długości Rozwiązania systemowe podkonstrukcji PS Zakres zastosowania paneli ściennych Materiał i powłoki PS Materiał Powłoki Odporność korozyjna Kolorystyka okładzin Ogólne wytyczne montażu Nośność PS Nośność połączeń z podporą Przykładowy rozstaw podpór pod profilami nośnymi Dokumenty certyfikujące II. ROZWIĄZANIA SZCZEGÓŁOWE OBUDOWY Z PANELI ŚCIENNYCH 1. Panele ścienne - WARIANT Układ paneli poziomy, brak izolacji PS Podpora PS PS Narożnik wewnętrzny PS PS Narożnik zewnętrzny PS PS Styk pionowy PS listwy łączące PS Wykończenie dolnej krawędzi ściany PS Attyka PS Attyka - widok PS Widok obróbek okna i konstrukcji PS Obróbki okienne - przekrój poziomy PS Obróbki okienne - przekroje pionowe Układ paneli pionowy, brak izolacji PS Podpora PS PS Narożnik zewnętrzny PS PS Narożnik wewnętrzny PS PS Styk PS - listwa okapowa PS Wykończenie dolnej krawędzi ściany PS Attyka PS Attyka - widok PS Widok obróbek okna i konstrukcji PS Obróbki okienne - przekroje poziome PS Obróbki okienne - przekrój pionowy Panele ścienne - WARIANT Układ paneli poziomy, grubość izolacji 100 mm PS Podpora PS PS Narożnik wewnętrzny PS PS Narożnik zewnętrzny PS PS Styk pionowy PS - listwy łączące PS Wykończenie dolnej krawędzi ściany PS Attyka PS Attyka - widok PS Widok obróbek okna i konstrukcji PS Obróbki okienne - przekrój poziomy PS Obróbki okienne - przekroje pionowe Układ paneli pionowy, grubość izolacji 100 mm PS Podpora PS...48

6 PS Narożnik zewnętrzny PS PS Narożnik wewnętrzny PS PS Styk PS - listwa okapowa PS Wykończenie dolnej krawędzi ściany PS Wykończenie attyki PS Attyka - widok PS Widok obróbek okna i konstrukcji PS Obróbki okienne - przekroje poziome PS Obróbki okienne - przekrój pionowy Panele ścienne - WARIANT Układ paneli poziomy, grubość izolacji 150 mm PS3-1-01Podpora PS PS Narożnik wewnętrzny PS PS Narożnik zewnętrzny PS PS Styk PS PS Wykończenie dolnej krawędzi ściany PS Attyka PS Attyka - widok PS Widok obróbek okna i konstrukcji PS Obróbki okienne - przekrój poziomy PS Obróbki okienne - przekroje pionowe Układ paneli pionowy, grubość izolacji 150 mm PS Podpora PS PS Narożnik zewnętrzny PS PS Narożnik wewnętrzny PS Styk PS PS Wykończenie dolnej krawędzi ściany PS Attyka PS Attyka - widok PS Widok obróbek okna i konstrukcji PS Obróbki okienne - przekroje poziome PS Obróbki okienne - przekrój pionowy Obróbki OBR 400 Profil narożny wewnętrzny OBR 401 Profil narożny zewnętrzny OBR 402 Listwa okapowa OBR 403 Listwa łącząca szeroka OBR 404 Listwa łącząca wąska OBR 405 Profil dolny - okapnik (panele pionowo) OBR 406 S11 Profil dolny - okapnik (panele poziomo) OBR 407 Ościeże okienne OBR 409 Kątownik przyokienny OBR 410 Parapet okienny OBR 411 Ościeże okienne OBR 412 Ościeże okienne wykonane z panela ściennego OBR 413 Parapet okienny OBR 414 Mocowanie ościeża okiennego OBR 415 Okapnik podokienny OBR 416 Obróbka attyki wykonana z panela ściennego Profile zimnogięte PZG 10 Profil nośny do PS PZG 11 Profil podporowy do PS PZG 12 Profil nośny do PS PZG Kątownik narożny attyki - kalenicowy do PS PZG Kątownik narożny attyki - okapowy do PS PZG 16 Kątownik narożny PZG 17 Wzmocnienie ościeża okiennego PS PZG 18 Wzmocnienie obróbki okiennej PZG 19 Wzmocnienie parapetu PZG 20 Wieszak...84

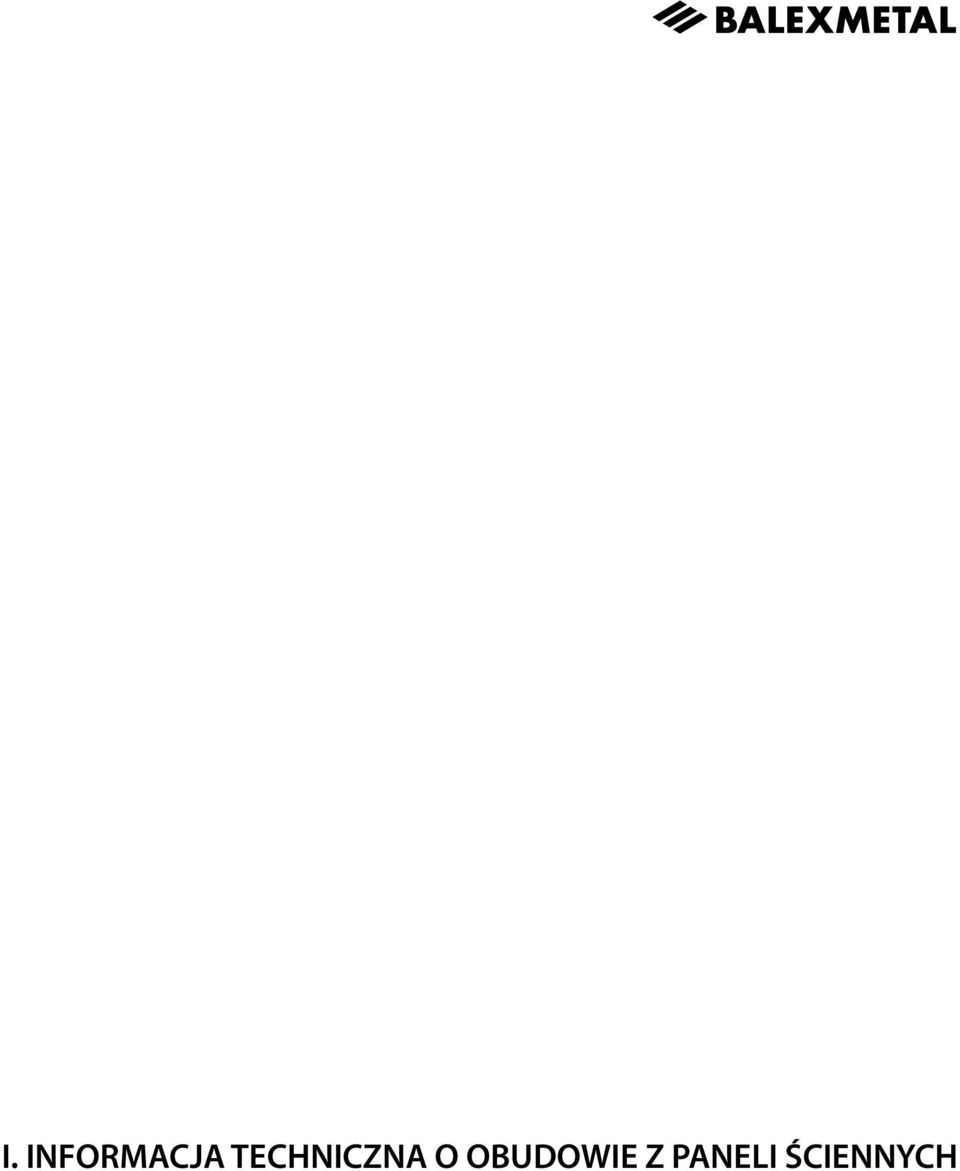

7 I. INFORMACJA TECHNICZNA O OBUDOWIE Z PANELI ŚCIENNYCH

8 1. INFORMACJE OGÓLNE O PANELU ŚCIENNYM PS W bogatej ofercie Balex Metal znajduje się między innymi produkt przeznaczony do wykańczania elewacji - panel ścienny (PS). Wykonuje się z niego elewacje zewnętrzne budynków oraz wykorzystuje do wykańczania ścian wewnętrznych. wykonywany jest z taśmy z blachy powleczonej powłokami metalicznymi i organicznymi. Różnorodność materiału wynikająca z bogatej kolorystyki i różnej grubości okładzin oraz dowolność sposobu układania PS, sprawiają, iż możliwe jest projektowanie ciekawych i estetycznych elewacji z wykorzystaniem tego produktu. 2. TECHNOLOGIA PRODUKCJI Produkcja, która została uruchomiona w 1998 roku, odbywa się na specjalnej giętarce rolkowej poprzez ciągłe i w pełni zautomatyzowane gięcie taśm z blachy stalowej, aluminiowej lub tytanowo - cynkowej. Dzięki zmiennemu ustawieniu rolek gnących można kształtować panele o różnych szerokościach modułu, w zakresie od 185 do 350 mm. 3. RODZAJE PS - SZEROKOŚCI, GRUBOŚCI, DŁUGOŚCI Proces produkcyjny nie powoduje ograniczenia szerokości paneli i na żądanie klienta można je wykonać w dowolnej szerokości (od 185 do 350 mm). Jednakże, chcąc ułatwić podjęcie decyzji w zakresie doboru PS pod względem jego odpowiedniej sztywności i nośności, firma Balex Metal wprowadziła zalecane maksymalne szerokości PS. Tabela 1. Maksymalne zalecane szerokości modułów dla grubości okładzin Oznaczenie Grubość okładzin [mm] Szerokość modułu* [mm] PS/205/0.50 0, PS/305/0.60 0, PS/350/0.70 0, * Możliwe jest wykonanie paneli o dowolnej szerokości modułu, ale zaleca się szerokości mniejsze lub równe podanym. Aby zapewnić odpowiednie walory estetyczne, jak np. prostolinijność, zaleca się nie przekraczanie długości 4 m. Dodatkowo, możemy zaproponować nietypowe rozwiązania architektoniczne, zmniejszając szczelinę w połączeniu paneli wg poniższych rysunków. 6

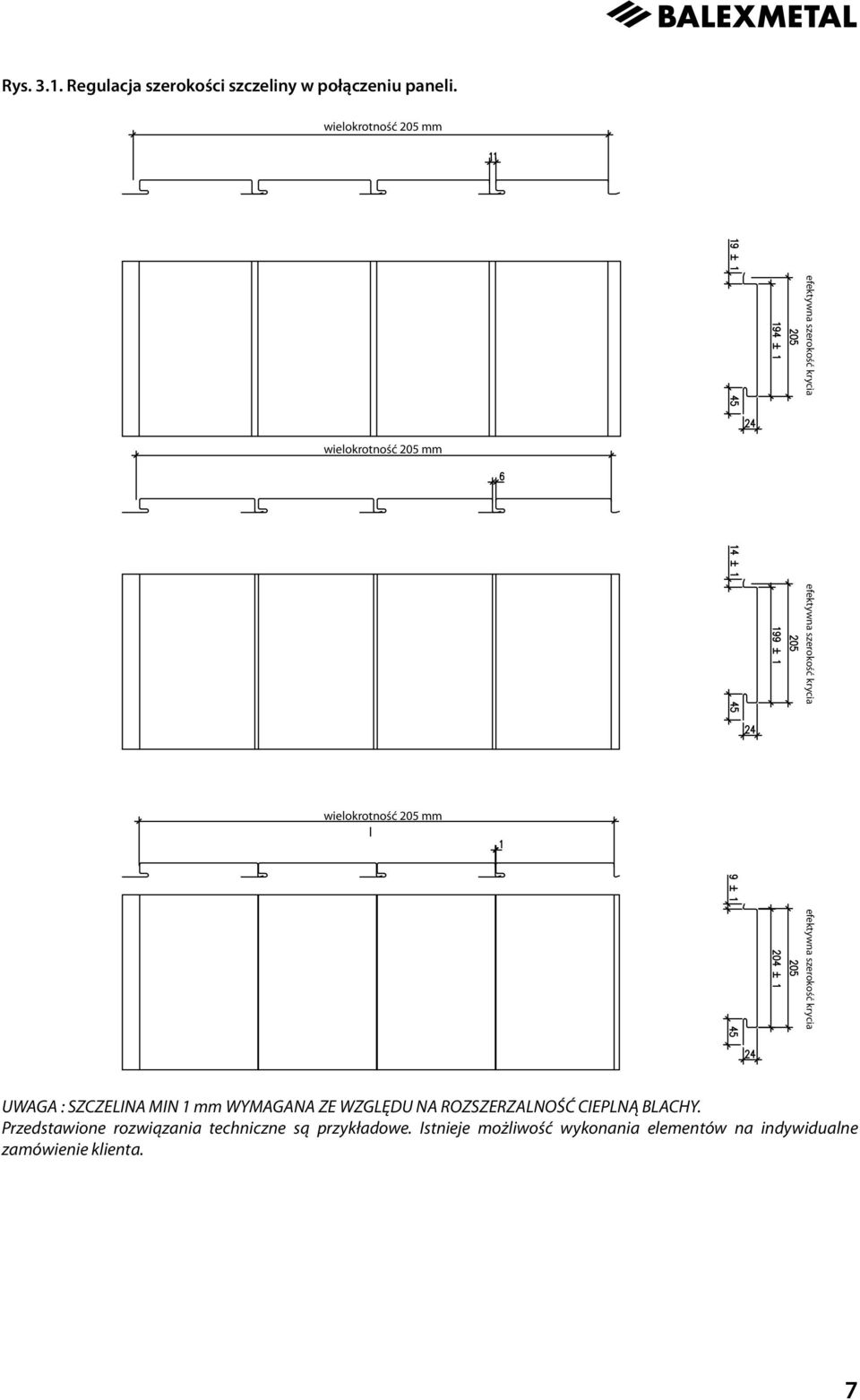

9 Rys Regulacja szerokości szczeliny w połączeniu paneli. wielokrotność 205 mm wielokrotność 205 mm wielokrotność 205 mm efektywna szerokość krycia efektywna szerokość krycia efektywna szerokość krycia UWAGA : SZCZELINA MIN 1 mm WYMAGANA ZE WZGLĘDU NA ROZSZERZALNOŚĆ CIEPLNĄ BLACHY. Przedstawione rozwiązania techniczne są przykładowe. Istnieje możliwość wykonania elementów na indywidualne zamówienie klienta. 7

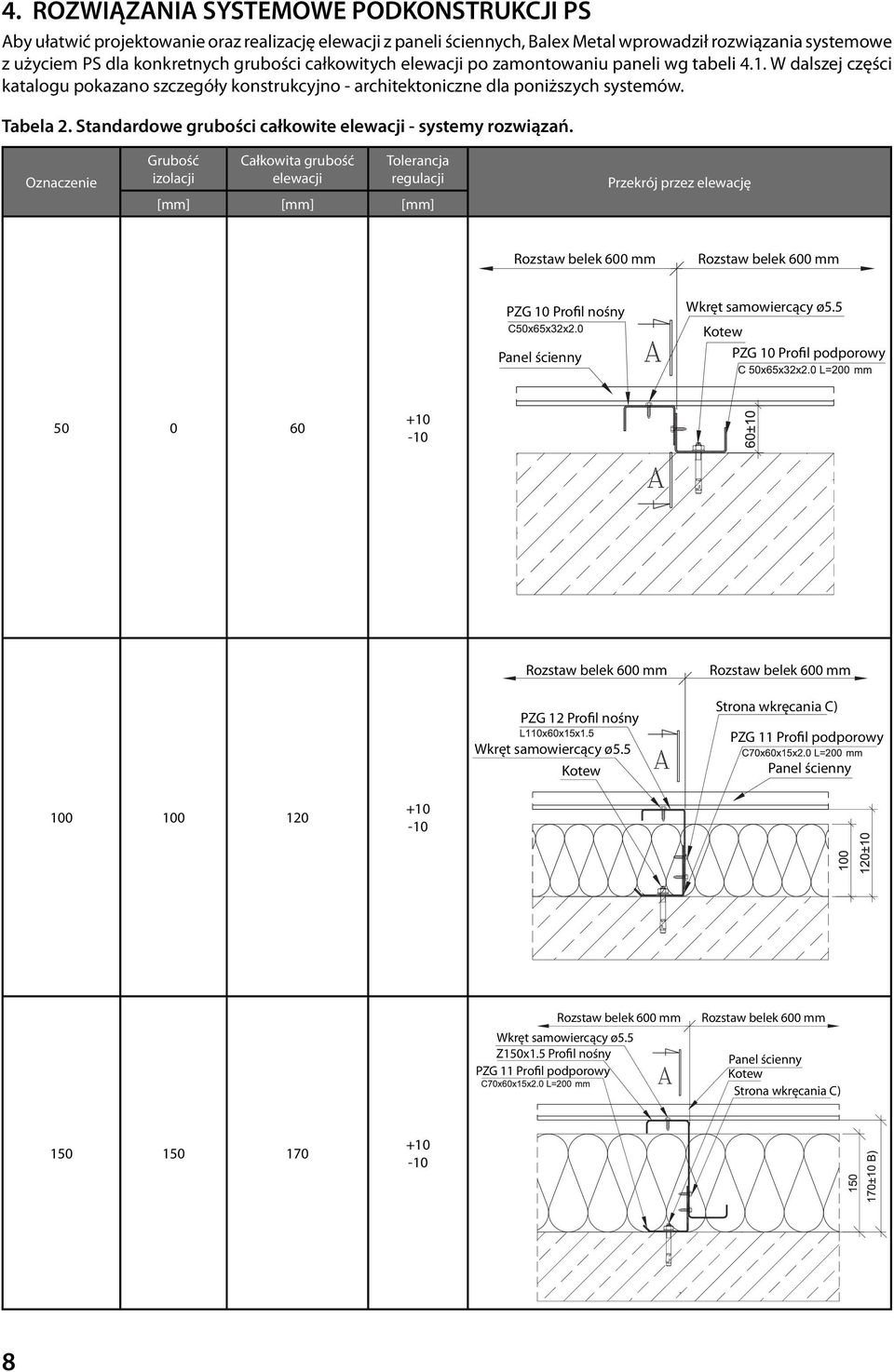

10 4. ROZWIĄZANIA SYSTEMOWE PODKONSTRUKCJI PS Aby ułatwić projektowanie oraz realizację elewacji z paneli ściennych, Balex Metal wprowadził rozwiązania systemowe z użyciem PS dla konkretnych grubości całkowitych elewacji po zamontowaniu paneli wg tabeli 4.1. W dalszej części katalogu pokazano szczegóły konstrukcyjno - architektoniczne dla poniższych systemów. Tabela 2. Standardowe grubości całkowite elewacji - systemy rozwiązań. Oznaczenie Grubość izolacji Całkowita grubość elewacji Tolerancja regulacji [mm] [mm] [mm] Przekrój przez elewację Rozstaw belek 600 mm Rozstaw belek 600 mm PZG 10 Profil nośny Wkręt samowiercący ø5.5 PZG 10 Profil podporowy Rozstaw belek 600 mm PZG 12 Profil nośny Wkręt samowiercący ø5.5 Rozstaw belek 600 mm Strona wkręcania C) PZG 11 Profil podporowy Rozstaw belek 600 mm Wkręt samowiercący ø5.5 Z150x1.5 Profil nośny PZG 11 Profil podporowy Rozstaw belek 600 mm Strona wkręcania C)

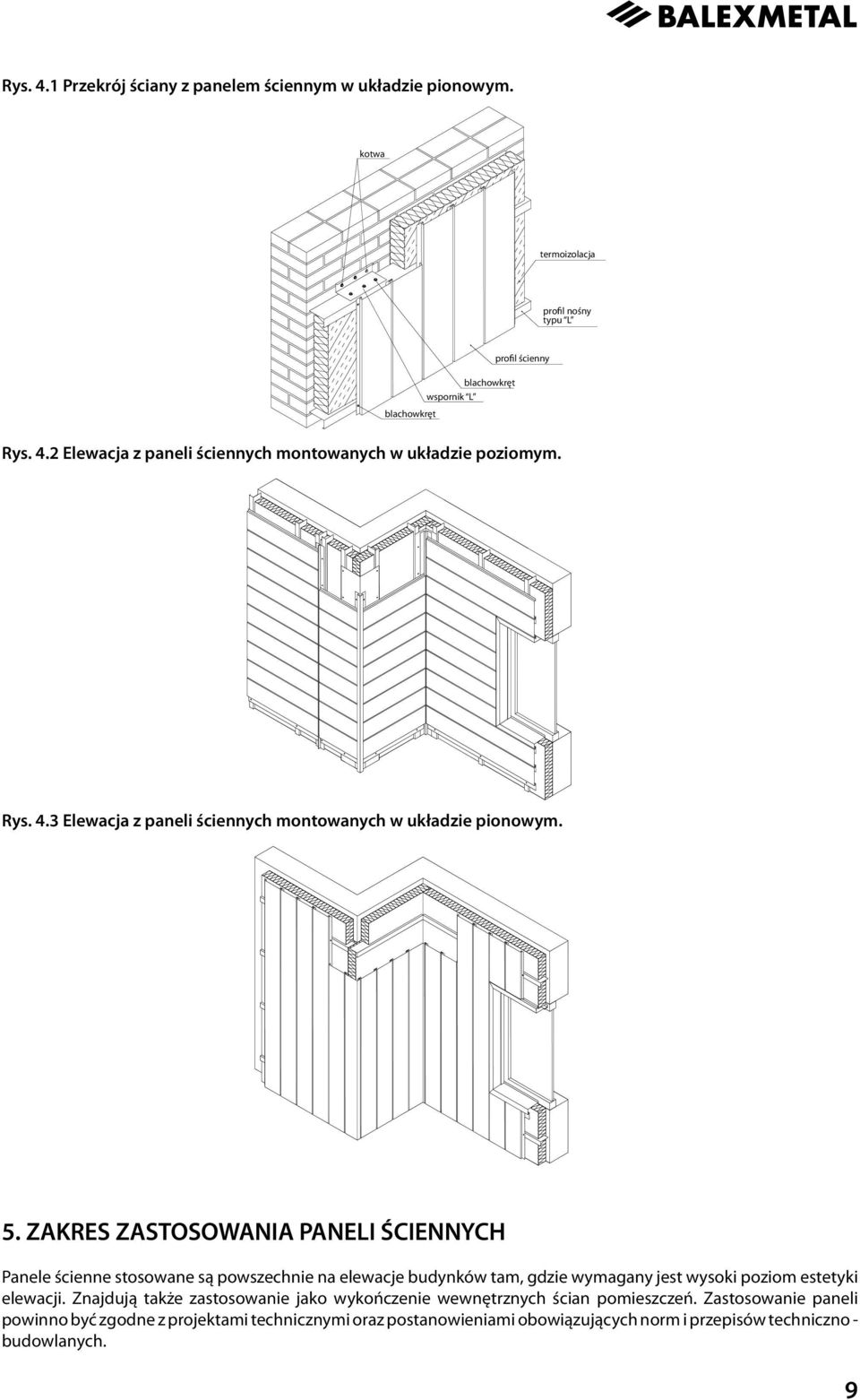

11 Rys. 4.1 Przekrój ściany z panelem ściennym w układzie pionowym. kotwa termoizolacja profil nośny typu L blachowkręt blachowkręt wspornik L profil ścienny Rys. 4.2 Elewacja z paneli ściennych montowanych w układzie poziomym. Rys. 4.3 Elewacja z paneli ściennych montowanych w układzie pionowym. 5. ZAKRES ZASTOSOWANIA PANELI ŚCIENNYCH Panele ścienne stosowane są powszechnie na elewacje budynków tam, gdzie wymagany jest wysoki poziom estetyki elewacji. Znajdują także zastosowanie jako wykończenie wewnętrznych ścian pomieszczeń. Zastosowanie paneli powinno być zgodne z projektami technicznymi oraz postanowieniami obowiązujących norm i przepisów techniczno - budowlanych. 9

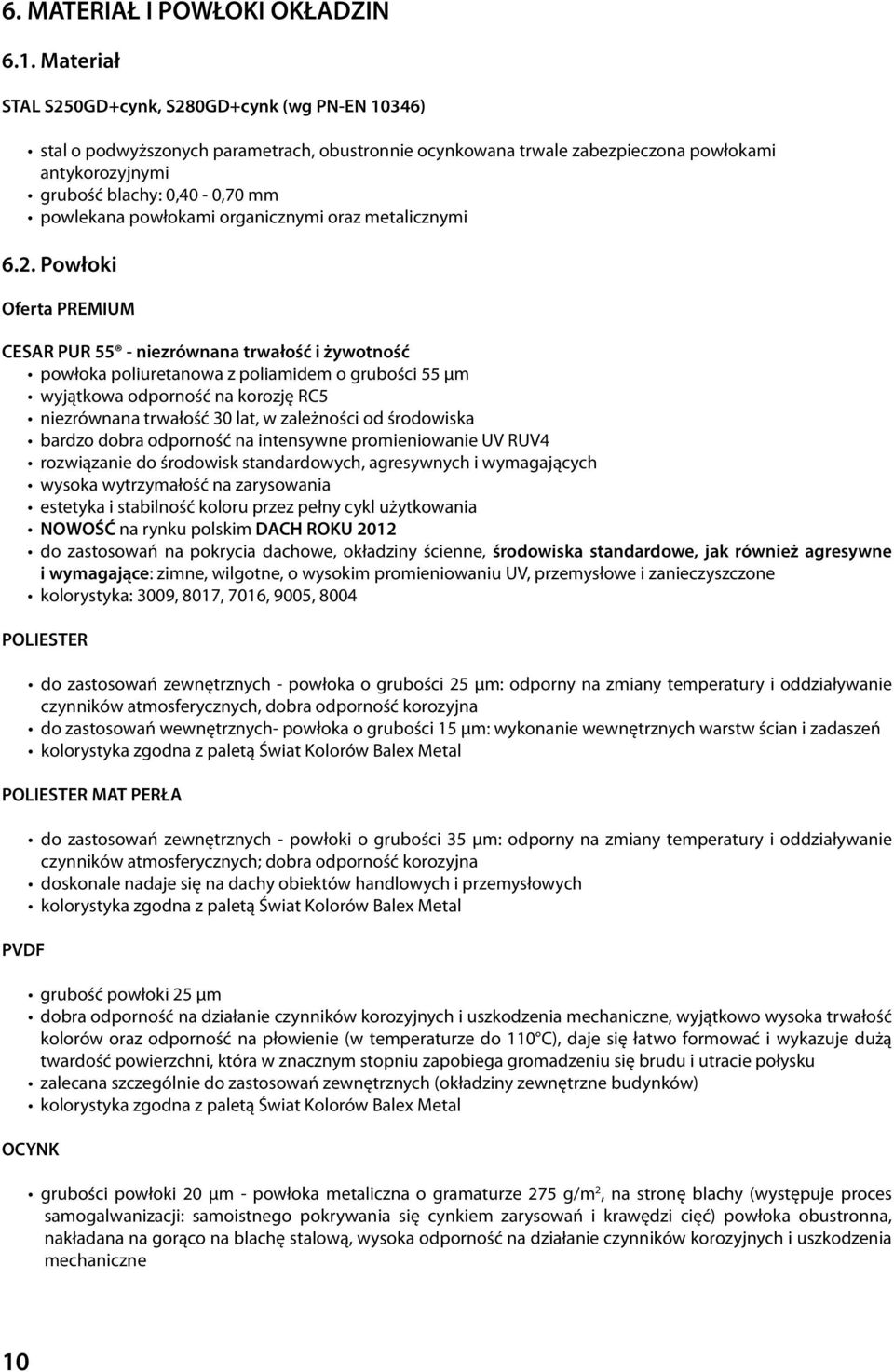

12 6. MATERIAŁ I POWŁOKI OKŁADZIN 6.1. Materiał STAL S250GD+cynk, S280GD+cynk (wg PN-EN 10346) stal o podwyższonych parametrach, obustronnie ocynkowana trwale zabezpieczona powłokami antykorozyjnymi grubość blachy: 0,40-0,70 mm powlekana powłokami organicznymi oraz metalicznymi 6.2. Powłoki Oferta PREMIUM CESAR PUR 55 - niezrównana trwałość i żywotność powłoka poliuretanowa z poliamidem o grubości 55 μm wyjątkowa odporność na korozję RC5 niezrównana trwałość 30 lat, w zależności od środowiska bardzo dobra odporność na intensywne promieniowanie UV RUV4 rozwiązanie do środowisk standardowych, agresywnych i wymagających wysoka wytrzymałość na zarysowania estetyka i stabilność koloru przez pełny cykl użytkowania NOWOŚĆ na rynku polskim DACH ROKU 2012 do zastosowań na pokrycia dachowe, okładziny ścienne, środowiska standardowe, jak również agresywne i wymagające: zimne, wilgotne, o wysokim promieniowaniu UV, przemysłowe i zanieczyszczone kolorystyka: 3009, 8017, 7016, 9005, 8004 POLIESTER do zastosowań zewnętrznych - powłoka o grubości 25 μm: odporny na zmiany temperatury i oddziaływanie czynników atmosferycznych, dobra odporność korozyjna do zastosowań wewnętrznych- powłoka o grubości 15 μm: wykonanie wewnętrznych warstw ścian i zadaszeń kolorystyka zgodna z paletą Świat Kolorów Balex Metal POLIESTER MAT PERŁA PVDF do zastosowań zewnętrznych - powłoki o grubości 35 μm: odporny na zmiany temperatury i oddziaływanie czynników atmosferycznych; dobra odporność korozyjna doskonale nadaje się na dachy obiektów handlowych i przemysłowych kolorystyka zgodna z paletą Świat Kolorów Balex Metal grubość powłoki 25 μm dobra odporność na działanie czynników korozyjnych i uszkodzenia mechaniczne, wyjątkowo wysoka trwałość kolorów oraz odporność na płowienie (w temperaturze do 110 C), daje się łatwo formować i wykazuje dużą twardość powierzchni, która w znacznym stopniu zapobiega gromadzeniu się brudu i utracie połysku zalecana szczególnie do zastosowań zewnętrznych (okładziny zewnętrzne budynków) kolorystyka zgodna z paletą Świat Kolorów Balex Metal OCYNK grubości powłoki 20 μm - powłoka metaliczna o gramaturze 275 g/m 2, na stronę blachy (występuje proces samogalwanizacji: samoistnego pokrywania się cynkiem zarysowań i krawędzi cięć) powłoka obustronna, nakładana na gorąco na blachę stalową, wysoka odporność na działanie czynników korozyjnych i uszkodzenia mechaniczne 10

13 ALUCYNK + Easyfilm powłoka metaliczna o gramaturze: 150 i 185 g/m 2 na stronę blachy grubości powłoki 20 μm (dla 150 g/m 2 ), 25 μm (dla 185 g/m 2 ) powłoka obustronna nakładana ogniowo w procesie ciągłym, zabezpieczona dodatkowo cienką powłoką organiczną SPT (Special Protection Treatment), Easyfilm (przyjazną dla środowiska, bezchromową, spełniającą wymogi dyrektyw UE) odporność na podwyższone temperatury; wysoka odporność na korozję; doskonała zdolność odbijania ciepła i światła; dobra odporność na ścieranie. 7. ODPORNOŚĆ KOROZYJNA CESAR PUR 55 - może być eksploatowany w środowiskach o kategorii korozyjności C1, C2, C3, C4, C5 Powłoki Poliester SP 25 - może być eksploatowany w środowiskach o kategorii korozyjności C1, C2, C3. Poliester SP 35 MAT - może być eksploatowany w środowiskach o kategorii korozyjności C1, C2, C3. Poliester SP 15 oraz Z275, AZ150 bez powłok organicznych - może być eksploatowany w środowiskach o kategorii korozyjności C1, C2. PVDF oraz AZ185 - może być eksploatowany w środowiskach o kategorii korozyjności C1, C2, C3. Stal nierdzewna - może być eksploatowany w środowiskach o kategorii korozyjności C1, C2, C3, C4. Kategorie korozyjności oraz przykłady typowych środowisk wg PN-EN ISO : Kategoria korozyjności C1. - wewnątrz - ogrzewane budynki z czystą atmosferą, np. biura, sklepy, szkoły. Kategoria korozyjności C2. - na zewnątrz - atmosfery w małym stopniu zanieczyszczone np. tereny wiejskie - wewnątrz - budynki nieogrzewane, w których może mieć miejsce kondensacja np. magazyny Kategoria korozyjności C3. - na zewnątrz - atmosfery miejskie i przemysłowe, o srendim zanieczyszczeniu tlenkiem siarki (IV) - wewnątrz - obiekty produkcyjne o dużej wilgotności i pewnym zanieczyszczeniu powietrza, np. Zakłady spożywcze, pralnie, browary, mleczarnie, suszarnie. Kategoria korozyjności C4. - na zewnątrz - obszary przemysłowe i obszary przybrzeżne o średnim zasoleniu - wewnątrz zakłady chemiczne, pływalnie, stocznie remontowe statków i łodzi. Kategoria korozyjności C5. - na zewnątrz budowle lub obszary z prawie ciągłą kondensacją i dużym zanieczyszczeniem - wewnątrz obszary przemysłowe o dużej wilgotności i agresywnej atmosferze 8. KOLORYSTYKA OKŁADZIN Kolorystyka zgodna z paletą Świat Kolorów Balex Metal Powłoka PREMIUM CESAR PUR 55 - poliuretan z poliamidem: 3009, 8017, 7016, 9005, 8004 Powłoki organiczne Poliester 25 μm : 9010, 9002, 9005, 9006, 9007, 3011, 3016, 5012, 8004, 8017, 8012, 7024, 7035, 6005, 6011, 6020, 5010, 1015, 1017, 1003 Poliester MAT Perła 35 μm: 8637M, 8620M, 3301M, 7591M, 6490M PVDF: kolorystyka do uzgodnienia 11

14 Okładziny metaliczne ALUCYNK+ Easyfilm AZ 185 ( 25 μm ) Okładzina ze stali nierdzewnej o powierzchni 2B 9. OGÓLNE WYTYCZNE MONTAŻU Panele ścienne PS zabezpieczone są przed zabrudzeniem i uszkodzeniem folią ochronną, która jest nakładana na okładziny w trakcie procesu produkcyjnego. Folię ochronną z okładzin zewnętrznych należy usunąć najpóźniej w terminie 1 miesiąca od wyprodukowania paneli. Pozwoli to na uniknięcie trwałego związania folii z lakierem ochronnym blachy i zabrudzenia lakieru podczas zdejmowania folii. Do cięcia paneli ściennych należy stosować pilarki o drobno - zębnych brzeszczotach, a do obróbek blacharskich - nożyce ręczne. Nie wolno używać szlifierek kątowych i innych narzędzi wytwarzających wysoką temperaturę w trakcie cięcia - może to doprowadzić do uszkodzenia powłok antykorozyjnych blach. Podczas układania paneli ściennych zalecane jest zastosowanie napinania paneli w/g rysunku poniżej tak, by uzyskać menisk wypukły na licu panela. W przypadku zastosowania innego typu podkonstrukcji zaleca się uwzględnienie możliwości regulacji podkonstrukcji na budowie, by tworzyła ona płaszczyznę. Pominięcie możliwości regulacji może być przyczyną niejednolitych refleksów świetlnych na licu paneli ściennych. Podczas projektowania należy przeanalizować kwestię rozszerzalności termicznej stali biorąc pod uwagę usytuowanie elewacji względem stron świata, długość paneli, grubość blachy, a co za tym idzie przewidzieć, jeśli to konieczne, powiększenie części otworów, w których mocowany będzie PS do podpór. Szczególnie należy na to zwrócić uwagę, gdy nośność połączenia wynika ze ścięcia wkręta, a nie docisku do ścianki otworu, w przypadku blach grubszych - 0,60; 0,70 mm lub długich paneli ściennych. 10. NOŚNOŚĆ PS Mając na uwadze bezpieczeństwo użytkowania PS przeprowadzono testy laboratoryjne, podczas których wyznaczono nośność PS / 0,50 / 205 przy zginaniu. Nośność charakterystyczna na zginanie pod obciążeniem skupionym w środku rozpiętości wyniosła 0,104 knm na 1 panel PS / 0,50 / 205. Przy zastosowaniu współczynnika materiałowego 1,25 (jak dla kaset ściennych na podstawie ENV /AC:1997) nośność obliczeniowa wynosi M b.rd.ps I = 0,084 knm. Badania wykazały podobną nośność w obu kierunkach obciążeń. Dla modułu 205 mm nośność na 1 mb szerokości będzie się kształtować na poziomie 0,404 knm/m, co da dla rozstawu podpór panela PS L = 1,20 m obciążenie równomierne około q r = 2,24 kn/m 2. Biorąc pod uwagę II strefę wiatrową, teren A (niezabudowany), niekorzystny kształt obiektu, wysokość do 20 m, otrzymamy przykładowe obciążenie wiatrem. 0,35*1,0*1,25*1,8*1,3=1,024 kn/m 2 co stanowi wartość mniejszą niż obliczeniowa nośność. Nawet w przypadku obciążeń krawędziowych nośność nie zostaje przekroczona 0,35*2,0*1,25*1,8*1,3=2,048 kn/m 2. UWAGA: Z uwagi na efekt wizualny zaleca się stosowanie rozstawu profili nośnych co 0,60 m zamiast co 1,20 m. 12

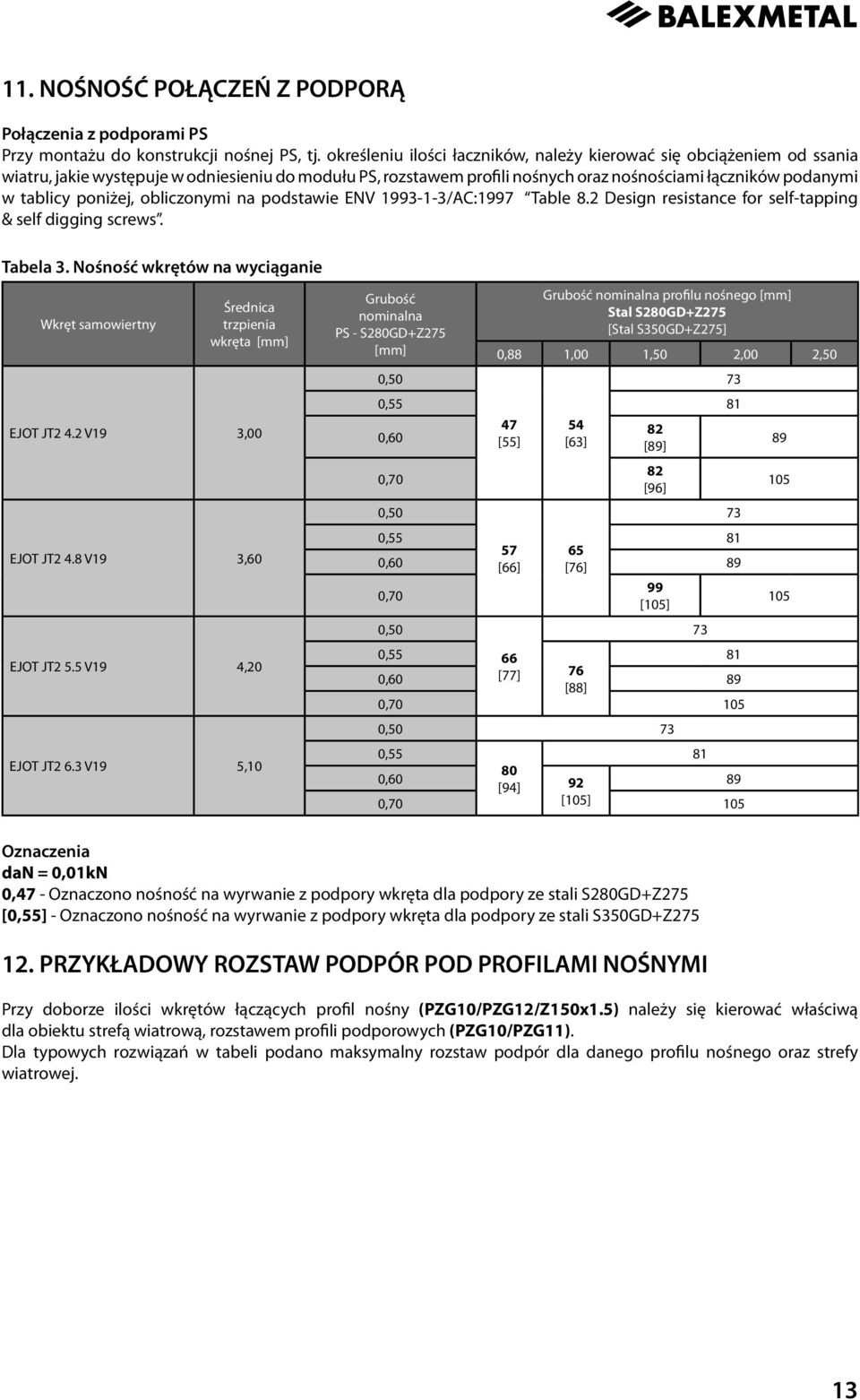

15 11. NOŚNOŚĆ POŁĄCZEŃ Z PODPORĄ Połączenia z podporami PS Przy montażu do konstrukcji nośnej PS, tj. określeniu ilości łaczników, należy kierować się obciążeniem od ssania wiatru, jakie występuje w odniesieniu do modułu PS, rozstawem profili nośnych oraz nośnościami łączników podanymi w tablicy poniżej, obliczonymi na podstawie ENV /AC:1997 Table 8.2 Design resistance for self-tapping & self digging screws. Tabela 3. Nośność wkrętów na wyciąganie Wkręt samowiertny Średnica trzpienia wkręta [mm] EJOT JT2 4.2 V19 3,00 EJOT JT2 4.8 V19 3,60 EJOT JT2 5.5 V19 4,20 EJOT JT2 6.3 V19 5,10 Grubość nominalna PS - S280GD+Z275 [mm] 0,50 Grubość nominalna profilu nośnego [mm] Stal S280GD+Z275 [Stal S350GD+Z275] 0,88 1,00 1,50 2,00 2,50 0, ,60 0,70 0,50 47 [55] 54 [63] 82 [89] 82 [96] 0, ,60 [66] [76] ,70 [105] 0,50 0, [77] 76 0,60 89 [88] 0, , , ,60 [94] ,70 [105] Oznaczenia dan = 0,01kN 0,47 - Oznaczono nośność na wyrwanie z podpory wkręta dla podpory ze stali S280GD+Z275 [0,55] - Oznaczono nośność na wyrwanie z podpory wkręta dla podpory ze stali S350GD+Z PRZYKŁADOWY ROZSTAW PODPÓR POD PROFILAMI NOŚNYMI Przy doborze ilości wkrętów łączących profil nośny (PZG10/PZG12/Z150x1.5) należy się kierować właściwą dla obiektu strefą wiatrową, rozstawem profili podporowych (PZG10/PZG11). Dla typowych rozwiązań w tabeli podano maksymalny rozstaw podpór dla danego profilu nośnego oraz strefy wiatrowej. 13

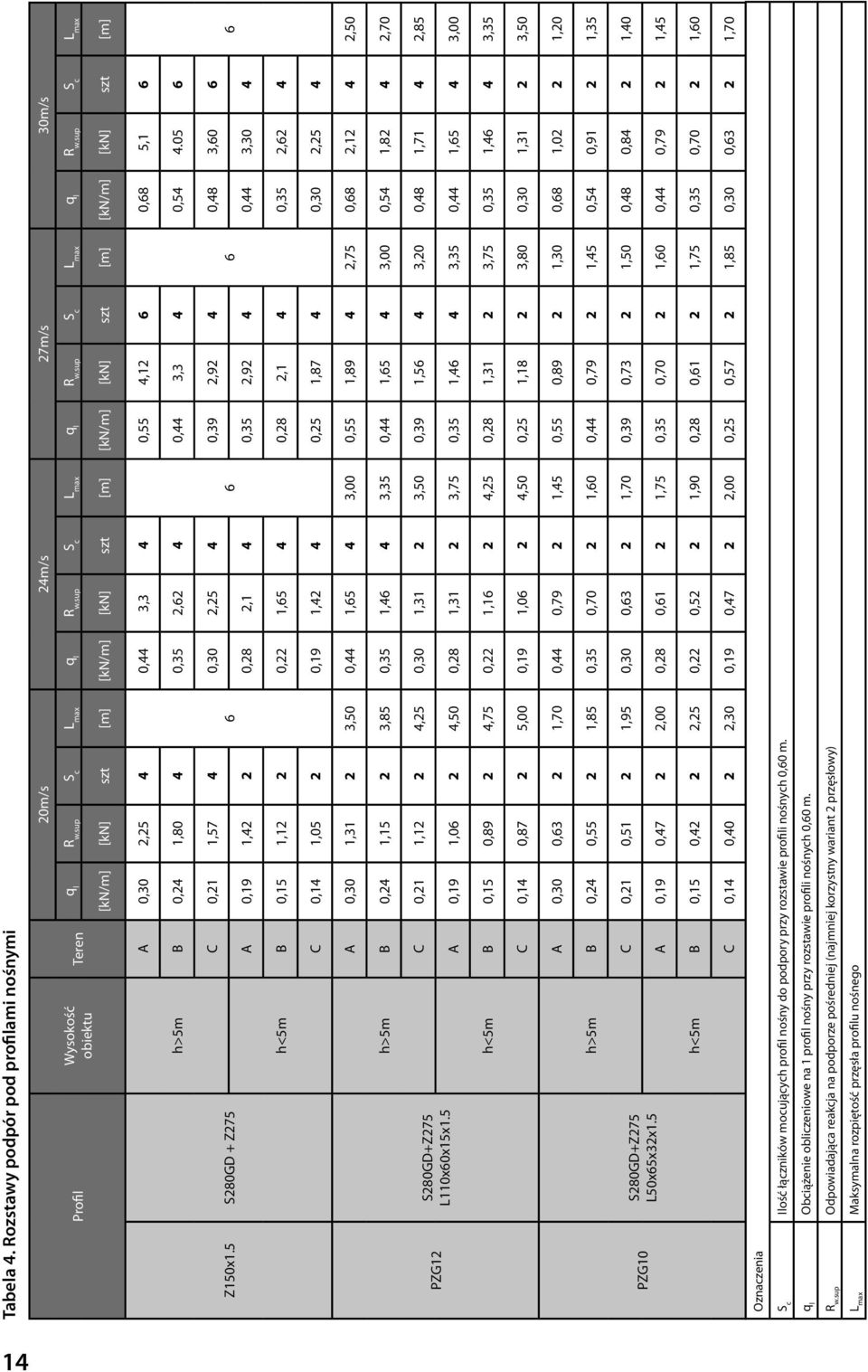

16 Tabela 4. Rozstawy podpór pod profilami nośnymi 20m/s 24m/s 27m/s 30m/s Profil Wysokość obiektu Teren q l R w.sup S c L max q l R w.sup S c L max q l R w.sup S c L max q l R w.sup S c L max [kn/m] [kn] szt [m] [kn/m] [kn] szt [m] [kn/m] [kn] szt [m] [kn/m] [kn] szt [m] A 0,30 2,25 4 0,44 3,3 4 0,55 4,12 6 0,68 5,1 6 h>5m B 0,24 1,80 4 0,35 2,62 4 0,44 3,3 4 0, C 0,21 1,57 4 0,30 2,25 4 0,39 2,92 4 0,48 3,60 6 Z150x1.5 S280GD + Z A 0,19 1,42 2 0,28 2,1 4 0,35 2,92 4 0,44 3,30 4 h<5m B 0,15 1,12 2 0,22 1,65 4 0,28 2,1 4 0,35 2,62 4 C 0,14 1,05 2 0,19 1,42 4 0,25 1,87 4 0,30 2,25 4 A 0,30 1,31 2 3,50 0,44 1,65 4 3,00 0,55 1,89 4 2,75 0,68 2,12 4 2,50 h>5m B 0,24 1,15 2 3,85 0,35 1,46 4 3,35 0,44 1,65 4 3,00 0,54 1,82 4 2,70 PZG12 S280GD+Z275 L110x60x15x1.5 C 0,21 1,12 2 4,25 0,30 1,31 2 3,50 0,39 1,56 4 3,20 0,48 1,71 4 2,85 A 0,19 1,06 2 4,50 0,28 1,31 2 3,75 0,35 1,46 4 3,35 0,44 1,65 4 3,00 h<5m B 0,15 0,89 2 4,75 0,22 1,16 2 4,25 0,28 1,31 2 3,75 0,35 1,46 4 3,35 C 0,14 0,87 2 5,00 0,19 1,06 2 4,50 0,25 1,18 2 3,80 0,30 1,31 2 3,50 A 0,30 0,63 2 1,70 0,44 0,79 2 1,45 0,55 0,89 2 1,30 0,68 1,02 2 1,20 h>5m B 0,24 0,55 2 1,85 0,35 0,70 2 1,60 0,44 0,79 2 1,45 0,54 0,91 2 1,35 PZG10 S280GD+Z275 L50x65x32x1.5 C 0,21 0,51 2 1,95 0,30 0,63 2 1,70 0,39 0,73 2 1,50 0,48 0,84 2 1,40 A 0,19 0,47 2 2,00 0,28 0,61 2 1,75 0,35 0,70 2 1,60 0,44 0,79 2 1,45 h<5m B 0,15 0,42 2 2,25 0,22 0,52 2 1,90 0,28 0,61 2 1,75 0,35 0,70 2 1,60 C 0,14 0,40 2 2,30 0,19 0,47 2 2,00 0,25 0,57 2 1,85 0,30 0,63 2 1,70 Oznaczenia S c Ilość łączników mocujących profil nośny do podpory przy rozstawie profili nośnych 0,60 m. q l Obciążenie obliczeniowe na 1 profil nośny przy rozstawie profili nośnych 0,60 m. R w.sup Odpowiadająca reakcja na podporze pośredniej (najmniej korzystny wariant 2 przęsłowy) L max Maksymalna rozpiętość przęsła profilu nośnego 14

17 13. DOKUMENTY CERTYFIKUJĄCE Dokumenty odniesienia Dokumentem odniesienia dla stalowych, powlekanych paneli ściennych jest norma zharmonizowana PN-EN 14782:2008 Samonośne blachy metalowe do pokryć dachowych, okładzin zewnętrznych i wewnętrznych. Charakterystyka wyrobu i wymagania. Ocena zgodności i wprowadzenie do obrotu i stosowania. Na podstawie art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia roku o wyrobach budowlanych ( Dz. U. NR 92/2004, poz. 881)oraz zgodnie z rozporządzeniem Ministra Infrastruktury z dnia w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu oznaczania wyrobów budowlanych oznakowaniem CE (Dz. U. 195 Poz. 2011) firma Balex Metal dokonała oceny zgodności paneli ściennych i wydała:ec Deklarację Zgodności Nr 14/1/ Została ona wydana na podstawie: a) Wstępnych Badań typu; b) Zakładowej Kontroli Produkcji. Atesty Panele ścienne uzyskały atest higieniczny AHK/B/1242/02/2007 Państwowego Zakładu Higieny w Warszawie. 15

18 16

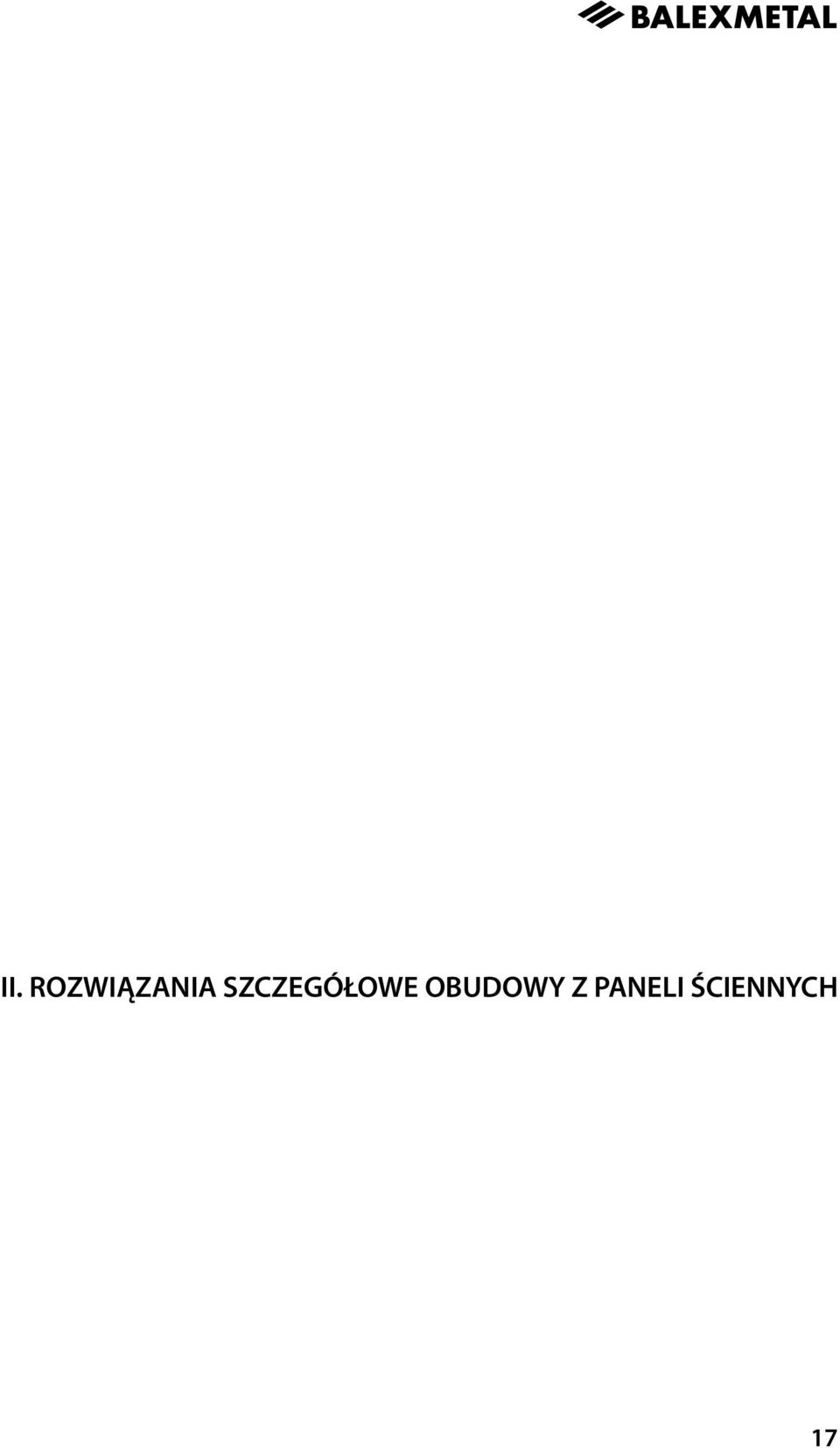

19 II. ROZWIĄZANIA SZCZEGÓŁOWE OBUDOWY Z PANELI ŚCIENNYCH 17

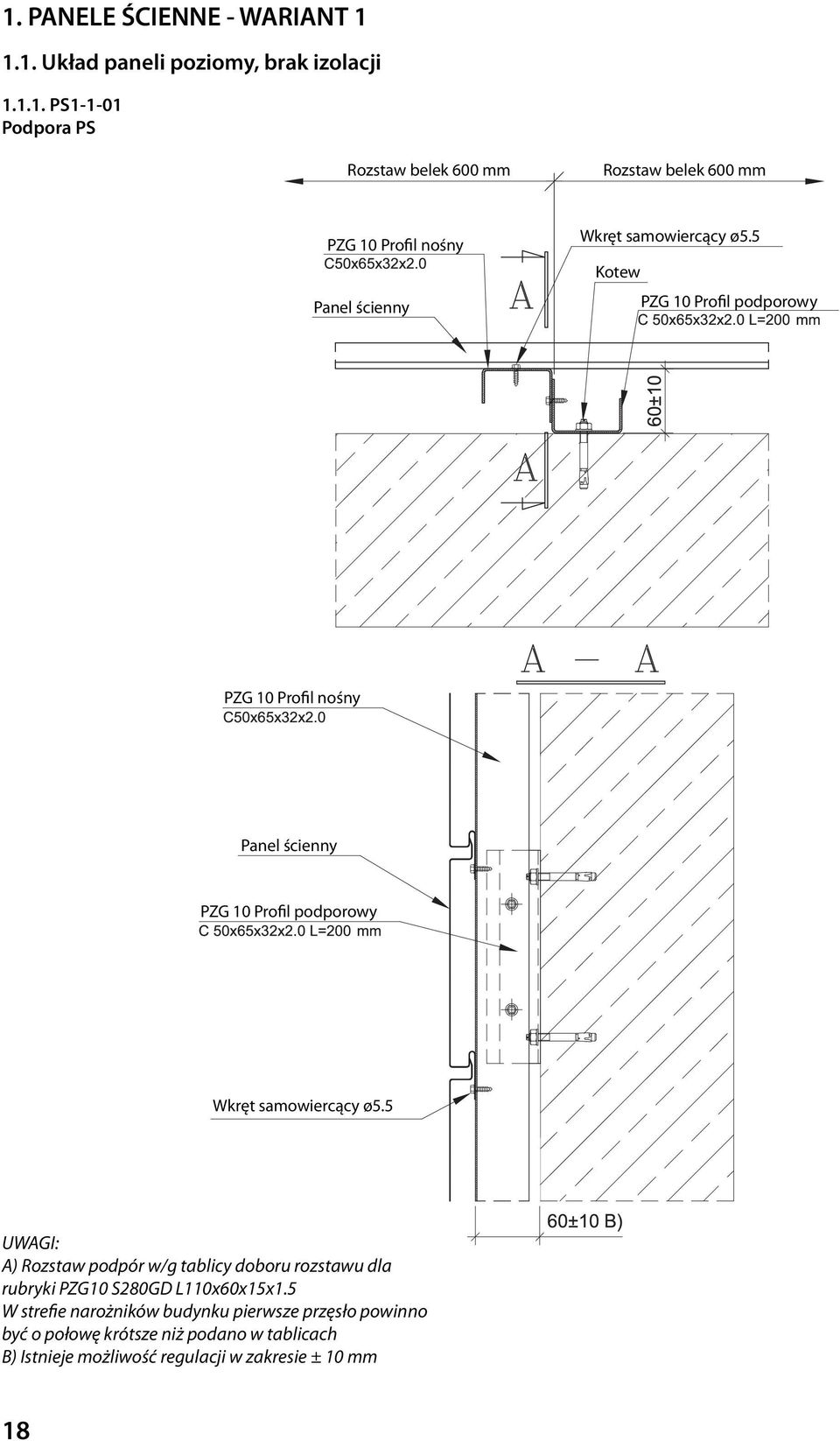

20 1. PANELE ŚCIENNE - WARIANT Układ paneli poziomy, brak izolacji PS Podpora PS Rozstaw belek 600 mm Rozstaw belek 600 mm PZG 10 Profil nośny Wkręt samowiercący ø5.5 PZG 10 Profil podporowy PZG 10 Profil nośny PZG 10 Profil podporowy Wkręt samowiercący ø5.5 UWAGI: A) Rozstaw podpór w/g tablicy doboru rozstawu dla rubryki PZG10 S280GD L110x60x15x1.5 W strefie narożników budynku pierwsze przęsło powinno być o połowę krótsze niż podano w tablicach B) Istnieje możliwość regulacji w zakresie ± 10 mm 18

21 PS Narożnik wewnętrzny PS Wkręt samowiercący ø5.5 O B R 400 Narożnik wewnętrzny PZG 10 Profil nośny C50 x 65 x 32 x 2.0 PZG 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm 19

22 PS Narożnik zewnętrzny PS Wkręt samowiercący ø5.5 P ZG 16/50 L 147 x 147 x 1. 5 Kątownik narożny O B R 401 Narożnik zewnętrzny Wkręt samowiercący ø5.5 mocowanie PZG16/60 do PZG10 poniżej linii oparcia panelu ściennego. PZG 10 Profil nośny C 50 x 65 x 32 x2.0 PZG 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm 20

23 PS Styk pionowy PS listwy łączące PZG 10 Profil nośny C50x65x32x2.0 PZG 10 Profil podporowy C 50x65x32x2.0 L=200mm OBR 403 Listwa łącząca szeroka Wkręt samowiercący ø5.5 PZG 10 Profil nośny C50x65x32x2.0 PZG 10 Profil podporowy C 50x65x32x2.0 L=200mm OBR 404 Listwa łącząca wąska Wkręt samowiercący ø5.5 UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm 21

24 PS Wykończenie dolnej krawędzi ściany PZG 10 Profil nośny C50 x 65 x 32 x 2.0 PZG 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm Wkręt samowiercący ø5.5 O B R 406/ S 11 Okapnik Izolacja ścian fundamentowych 22

25 PS Attyka Łaty drewniane co~ mm Wkręt samowiercący ø5.5 Blacha okapowa attyki PZG15/5.7 Kątownik narożny attyki - okapowy Zakotwienie łat Wkręt do drewna O B R 416 Obróbka attyki Wykonana z panela ściennego Nit zrywalny Opierzenie PZG 10 Profil nośny C50 x 65 x 32 x 2.0 Izolacja dachu PZG 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm D) Widok 1-1 wg rys. PS

26 PS Attyka - widok 1-1 OBR 416 Obróbka attyki Wykonana z panela ściennego Blacha okapowa attyki Mur PZG15/5.7 Kątownik narożny attyki - okapowy Wkręt samowiercący Ø5.5 Łata drewniana Zakotwienie łat Wkręt do drewna 24

27 PS Widok obróbek okna i konstrukcji Profil nośny Wzmocnienie ościeża okiennego Profil podporowy Wzmocnienie parapetu UWAGI: A) Przekroje wg rys. PS oraz PS

28 PS Obróbki okienne - przekrój poziomy O B R 407/ 50 Ościeże okienne P Z G 10 Profil nośny C50 x 65 x 32 x 2.0 P Z G 17 Wzmocnienie ościeża okiennego L 50 x 65 x 32 x 1.5 Strona wkręcania C) Nit zrywalny O B R 409 Kątownik przyokienny O B R 414 Mocowanie ościeża okiennego P Z G 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm 6 0 ± 1 0 B ) O B R 407/ 50 Ościeże okienne P Z G 10 Profil nośny C50 x 65 x 32 x 2.0 P Z G 17 Wzmocnienie ościeża okiennego L 50 x 65 x 32 x 1.5 O B R 409 Kątownik przyokienny P Z G 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm O B R 414 Mocowanie ościeża okiennego UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 26

29 PS Obróbki okienne - przekroje pionowe P Z G 10 Profil nośny C50 x 65 x 32 x 2.0 P Z G 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm PZG 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm Blachowkręt Blachowkręt O B R 407/ 50 Ościeże okienne O B R 414 Mocowanie ościeża okiennego O B R 409 Kątownik przyokienny Nit zrywalny P Z G 17 Wzmocnienie ościeża okiennego L 50 x 65 x 32 x 1.5 O B R 410 /50 Parapet okienny Wykonany z panela ściennego P Z G 19/ 50 Wzmocnienie parapetu C85 x 45 x 17 x 1.5 Blachowkręt 27

30 1.2. Układ paneli pionowy, brak izolacji PS Podpora PS P Z G 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm 6 0 ± 10 P Z G 10 Profil nośny C50 x 65 x 32 x 2.0 P Z G 10 Profil nośny C50 x 65 x 32 x ± 1 0 B ) P Z G 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm UWAGI: A) Rozstaw podpór w/g tablicy doboru rozstawu dla rubryki PZG10 W strefie narożników budynku pierwsze przęsło winno być o połowę krótsze niż podano w tablicach B) Istnieje możliwość regulacji w zakresie ± 10 mm 28

31 PS Narożnik zewnętrzny PS UWAGA: Wymiar należy uzyskać z pomiaru na budowie dodatkowo przegięty Szerokość panelu może zostać zmieniona by dostosować wizualnie panel do miejsca gięcia Wkręt samowiercący Profil podporowy Profil nośny 29

32 PS Narożnik wewnętrzny PS P Z G 10 Profil nośny C50 x 65 x 32 x 2.0 P Z G 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200mm dodatkowo przegięty Szerokość panelu może zostać zmieniona by dostosować wizualnie panel do miejsca gięcia UWAGA: Wymiar należy uzyskać z pomiaru na budowie Wkręt samowiercący Ø ± 1 0 B ) UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm 30

33 PS Styk PS - listwa okapowa 60 ± 1 0 B) 98 x 2.0 L = 100 mm A) P Z G 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200mm 98 x 2.0 L = 100 mm A) P Z G 10 Profil nośny C50 x 65 x 32 x 2.0 O B R 402 P Z G 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm P Z G 10 Profil nośny C50 x 65 x 32 x x 2.0 L = 100 mm A) O B R 402 Listwa okapowa P Z G 10 Profil nośny C50 x 65 x 32 x C) C) UWAGI: A) Cięte z płaskownika na budowie B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Rozstaw poziomy wzmocnień oraz ilość wkrętów w zależności od ciężaru własnego paneli i konstrukcji 31

34 PS Wykończenie dolnej krawędzi ściany P Z G 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm Wkręt samowiercący Ø 5.5 P Z G 10 Profil nośny C50 x 65 x 32 x 2.0 O B R 405 Izolacja ścian fundamentowych 32

35 PS Attyka Łaty drewniane c o ~ mm Blacha okapowa attyki Zakotwienie łat Wkręt do drewna P Z G 14/5.7 Kątownik narożny attyki - kalenicowy P Z G 15/5.7 Kątownik narożny attyki - okapowy Nit zrywalny Opierzenie Izolacja dachu P Z G 20/50 Wieszak 30 x 84 x 45 x 2 L = 98 mm P Z G 10 Profil nośny C50 x 65 x 32 x 2.0 P Z G 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm 6 0 ± 10 P Z G 20/50 Wieszak 30 x 84 x 45 x 2 L = 98 mm 98 P Z G 10 Profil nośny C50 x 65 x 32 x 2.0 Rozstaw wieszaków A) Rozstaw wieszaków A) UWAGI: A) Rozstaw wieszaków w zależności od ciężaru własnego ściany B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nosnej) D) Widok 1-1 wg rys. PS

36 PS Attyka - widok 1-1 P Z G 14/5.7 Kątownik narożny attyki - kalenicowy Blacha okapowa attyki Mur P Z G 15/5.7 Kątownik narożny attyki - okapowy ~ Łata drewaniana Zakotwienie łat Wkręt do drewna UWAGI: A) Rozstaw wieszaków w zależności od ciężaru własnego ściany B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nosnej) 34

37 PS Widok obróbek okna i konstrukcji ROZWIĄZANIE 1 ROZWIĄZANIE 2 Profil nośny Wzmocnienie ościeża okiennego Profil podporowy Wzmocnienie parapetu UWAGI: A) Przekroje wg rys. PS oraz PS

38 PS Obróbki okienne - przekroje poziome O B R 407/ 50 P Z G 17 Ościeże okienne Wzmocnienie ościeża okiennego L 50 x 65 x 32 x 1.5 Blachowkręt Strona wkręcania C) Nit zrywalny O B R 414 Mocowanie ościeża okiennego O B R 412/ 50 Ościeże okienne wykonane z panela ściennego P Z G 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm O B R 409 Kątownik przyokienny 6 0 ± 1 0 B ) P Z G 10 C50 x 6 5 x 3 2 x 2.0 O B R 407/ 50 Ościeże okienne Blachowkręt O B R 414 Mocowanie ościeża okiennego O B R 412/ 50 Ościeże okienne wykonane z panela ściennego P Z G 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm O B R 409 Kątownik przyokienny O B R 407/ 50 Ościeże okienne P Z G 17 Wzmocnienie ościeża okiennego L 50 x 65 x 32 x 1.5 O B R 412/ 50 Ościeże okienne wykonane z panela ściennego O B R 414 Mocowanie ościeża okiennego P Z G 10 Profil podporowy C 50 x 65 x 32 x 2. 0 L=200 mm O B R 409 Kątownik przyokienny 36

39 PS Obróbki okienne - przekrój pionowy Profil podporowy C 50x65x32x2.0 L=200mm Profil nośny C50x65x32x2.0 PZG 17 Wzmocnienie ościeża okiennego L50x65x32x1.5 Wkręt samowiercącyø5.5 OBR 411/50 Ościeże okienne Nit zrywalny OBR 409 Kątownik przyokienny PZG 17 Wzmocnienie ościeża okiennego L50x65x32x1.5 OBR 415 Mocowanie ościeża okiennego OBR 409 OBR 414 Mocowanie ościeża okiennego OBR 411/50 Ościeże okienne Parapet - rozwiązanie 1 Parapet - rozwiązanie 2 Nit zrywalny OBR 413/50 Parapet okienny PZG 19/50 Wzmocnienie parapetu C85x45x17x1.5 Nit zrywalny OBR 410/50 Parapet okienny Wykonany z panela ściennego PZG 19/50 Wzmocnienie parapetu C85x45x17x1.5 Wkręt samowiercący 5.5 OBR 415 Okapnik podokienny Wkręt samowiercący

40 2. PANELE ŚCIENNE - WARIANT Układ paneli poziomy, grubość izolacji 100 mm PS Podpora PS Rozstaw belek 600 mm Rozstaw belek 600 mm P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 Strona wkręcania C) P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm ± 1 0 Wariant dla podpór z 2 wkrętami Wariant dla podpór z 4 wkrętami 120 ± 10 D) 120 ± 10 D) P Z G 12 Profil nośny L110 x 60 x 15 x P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200mm 2 5 Wkręt samowiercący Ø 5.5 UWAGI: A) Rozstaw podpór w/g tablicy doboru rozstawu dla rubryki PZG10 S280GD L110x60x15x1.5 W strefie narożników budynku pierwsze przęsło powinno być o połowę krótsze niż podano w tablicach B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) D) Przy doborze ilości wkrętów należy brać pod uwagę również obciążenie od ciężaru własnego paneli i konstrukcji nośnej 38

41 PS Narożnik wewnętrzny PS O B R 400 Narożnik wewnętrzny P Z G 12 L110 x 60 x 15 x 1.5 P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm ± 1 0 B ) Strona wkręcania C) UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 39

42 PS Narożnik zewnętrzny PS P Z G 16/ 100 L 172 x 172 x 1.5 Kątownik narożny O B R 401 Narożnik zewnętrzny mocowanie PZG16/110 do PZG12 poniżej linii oparcia panelu ściennego Strona wkręcania C) ± 1 0 B ) P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 40

43 PS Styk pionowy PS - listwy łączące P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 Strona wkręcania C) O B R 403 Listwa łącząca szeroka Wkręt samowiercący P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm ± 1 0 B ) ± 1 0 B ) P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 Strona wkręcania C) O B R 404 Listwa łącząca wąska P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 41

44 PS Wykończenie dolnej krawędzi ściany ± 1 0 B) 1 00 P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 Izolacja P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm O B R 406/ S 11 Okapnik Izolacja ścian fundamentalnych UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm 42

45 PS Attyka Łaty drewniane o ~ mm P Z G Kątownik narożny attyki - okapowy Blacha okapowa attyki Wkręt do drewna Zakotwienie łat O B R 416 Obróbka attyki Wykonana z panela ściennego Nit zrywalny Opierzenie P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm Izolacja dachu Strona wkręcania C) Izolacja termiczna ± 10 B) UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) D) Widok 1-1 wg rys. PS

46 PS Attyka - widok 1-1 Blacha okapowa attyki Kątownik narożny attyki - okapowy OBR 416 Obróbka attyki Wykonana z panela ściennego Wkręt samowiercący 5.5 Łata drewniana Zakotwienie łat Wkręt do drewna 44

47 PS Widok obróbek okna i konstrukcji Profil nośny Wzmocnienie ościeża okiennego Profil podporowy Wzmocnienie parapetu UWAGI: A) Przekroje wg rys. PS oraz PS

48 PS Obróbki okienne - przekrój poziomy O B R 407/100 Ościeże okienne P Z G 17 Wzmocnienie ościeża okiennego L 50 x 65 x 32 x 1.5 Strona wkręcania C) Nit zrywalny P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm ± 1 0 B ) O B R 409 Kątownik przyokienny O B R 414 Mocowanie ościeża okiennego O B R 407/100 Ościeże okienne P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 P Z G 17 Wzmocnienie ościeża okiennego L 50 x 65 x 32 x 1.5 P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm O B R 414 Mocowanie ościeża okiennego O B R 409 Kątownik przyokienny UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 46

49 PS Obróbki okienne - przekroje pionowe P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm Strona wkręcania C) Blachowkręt Blachowkręt O B R 407/100 Ościeże okienne O B R 414 Mocowanie ościeża okiennego O B R 409 Kątownik przyokienny Nit zrywalny P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 O B R 410/ 100 Parapet okienny Wykonany z panela ściennego P Z G 19/ 100 Wzmocnienie parapetu C51 x 123 x 19 x 2.0 Nit zrywalny Blachowkręt 47

50 2.2. Układ paneli pionowy, grubość izolacji 100 mm PS Podpora PS 120 ± Strona wkręcania C) P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm Wariant dla podpór z 2 wkrętami Wariant dla podpór z 4 wkrętami ± 1 0 P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm UWAGI: A) Rozstaw podpór w/g tablicy doboru rozstawu dla rubryki PZG10 S280GD L110x60x15x1.5 W strefie narożników budynku pierwsze przęsło powinno być o połowę krótsze niż podano w tablicach B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 48

51 PS Narożnik zewnętrzny PS UWAGA: Wymiar należy uzyskać z pomiaru na budowie dodatkowo przegiety ± P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 A) P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm Izolacja Δ h UWAGI: A) Podpory należy zamocować z lekkim przesunięciem w pionie względem siebie B) Istnieje możliwość regulacji w zakresie ± 10 mm 49

52 PS Narożnik wewnętrzny PS P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 Wkręt samowiercący Ø 5.5 P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm dodatkowo przegięty UWAGA: Wymiar należy uzyskać z pomiaru na budowie Izolacja 50

53 PS Styk PS - listwa okapowa ± 1 0 B) Strona wkręcania C) 98 x 2.0 L = 100 mm A) P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 O B R 402 listwa okapowa P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm P Z G 12 Profil nośny L110 x 60 x 15 x x 2.0 L = 100 mm A) O B R 402 Listwa okapowa P Z G 12 Profil nośny L110 x 60 x 15 x x 2.0 L = 100 mm A) P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm P Z G 12 Profil nośny L110 x 60 x 15 x D) D) UWAGI: A) Cięcie z płaskownika na budowie B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) D) Rozstaw poziomy wzmocnień oraz ilość wkrętów w zależności od ciężaru własnego paneli i konstrukcji 51

54 PS Wykończenie dolnej krawędzi ściany ± 1 0 B) 1 00 P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm Strona wkręcania C) P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 O B R 405 Profil dolny - okapnik Izolacja ścian fundamentowych UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 52

55 PS Wykończenie attyki P Z G 15/5.7 Kątownik narożny attyki - okapowy Blacha okapowa attyki Łaty drewniane o ~ mm wkręt do drewna zakotwienie łat P Z G 14/5.7 Kątownik narożny attyki - kalenicowy Nit zrywalny Opierzenie P Z G 20 Wieszak 30 x 170 x 45 x 2 L = 98 mm Strona wkręcania C) Izolacja dachu P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm Izolacja termiczna ± 10 B) P Z G 20 Wieszak 30 x 170 x 45 x 2 L = 98 mm 98 Z 150 x 1.5 Profil nośny Rozstaw wieszaków A) Rozstaw wieszaków A) Wkręt samowiercący Ø 5.5 UWAGI: A) Rozstaw wieszaków w zależności od ciężaru własnego paneli i konstrukcji B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) D) Widok 1-1 wg rys. PS

56 PS Attyka - widok 1-1 Blacha okapowa attyki Kątownik narożny attyki - okapowy Wkręt samowiercący 5.5 Kątownik narożny attyki - kalenicowy ~ Łata drewniana Wkręt do drewna Zakotwienie łat 54

57 PS Widok obróbek okna i konstrukcji Rozwiązanie 1 Rozwiązanie 2 Profil nośny Profil podporowy Wzmocnienie ościeża okiennego Wzmocnienie parapetu UWAGI: A) Przekroje wg rys. PS oraz PS

58 PS Obróbki okienne - przekroje poziome ± 1 0 B ) P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 Blachowkręt O B R 407/100 Ościeże okienne O B R 414 Mocowanie ościeża okiennego O B R 409 Kątownik przyokienny O B R 412/100 Ościeże okienne wykonane z panela ściennego P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 Blachowkręt O B R 407/100 Ościeże okienne P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm Nit zrywalny P Z G 17 Wzmocnienie ościeża okiennego L 50 x 65 x 32 x ± 1 0 B ) O B R 414 Mocowanie ościeża okiennego O B R 409 Kątownik przyokienny P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm O B R 407/100 Ościeże okienne P Z G 17 Wzmocnienie ościeża okiennego L 50 x 65 x 32 x 1.5 O B R 414 Mocowanie ościeża okiennego O B R 409 Kątownik przyokienny O B R 412/100 Ościeże okienne wykonane z panela ściennego 56

59 PS Obróbki okienne - przekrój pionowy O B R 411/100 Ościeże okienne Nit zrywalny O B R 414 Mocowanie ościeża okiennego O B R 409 Kątownik przyokienny P Z G 11 Wkręt samowiercący C70 x 60 x 15 x 2. 0 L = 200 mm P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 P Z G 17 Wzmocnienie ościeża okiennego L 50 x 65 x 32 x 1.5 O B R 409 Kątownik przyokienny P Z G 17 Wzmocnienie ościeża okiennego L 50 x 65 x 32 x 1.5 O B R 411/100 Ościeże okienne O B R 414 Mocowanie ościeża okiennego Nit zrywalny O B R 410/ 100 Parapet okienny Wykonany z panela ściennego O B R 413/ 100 Parapet okienny P Z G 19/ 100 Wzmocnienie parapetu C51 x 123 x 19 x 2.0 Nit zrywalny Blachowkręt O B R 415 Okapnik podokienny 57

60 3. PANELE ŚCIENNE - WARIANT Układ paneli poziomy, grubość izolacji 150 mm PS3-1-01Podpora PS Rozstaw belek 600 mm Z 150 x Profil nośny P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200mm Rozstaw belek 600 mm Strona wkręcania C) ± 1 0 B ) Wariant dla podpór z 4 wkrętami ± 1 0 B) 1 50 D) Wariant dla podpór z 6 wkrętami ± 1 0 B) 1 50 D) Z 150 x Profil nośny Rozstaw podpór A) P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm Rozstaw podpór A) UWAGI: A) Rozstaw podpór w/g tablicy doboru rozstawu dla rubryki PZG10 S280GD L110x60x15x1.5 W strefie narożników budynku pierwsze przęsło powinno być o połowę krótsze niż podano w tablicach B) Istnieje możliwość regulacji w zakresie ± 10 mm 58 C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) D) Przy doborze ilości wkrętów należy brać pod uwagę również obciążenie od ciężaru własnego paneli i konstrukcji nośnej

61 PS Narożnik wewnętrzny PS O B R 400 Narożnik wewnętrzny Z 150 x 1.5 Profil nośny P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm Strona wkręcania C) ± 1 0 B ) UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 59

62 PS Narożnik zewnętrzny PS mocowanie PZG16/150 do Z150x1.5 poniżej lini oparcia panelu ściennego. P Z G 16/ 150 L 185 x 185 x 1.5 Kątownik narożny Strona wkręcania C) O B R 401 Narożnik zewnętrzny ± 1 0 B ) Z 150 x 1.5 Profil nośny P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200mm UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 60

63 PS Styk PS O B R 403 Listwa łącząca szeroka Z 150 x 1.5 Profil nośny P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 P Z G 11 Profil podporowy Strona wkręcania C) C70 x 60 x 15 x 2. 0 L = 200 mm ± 1 0 B ) O B R 404 Listwa łącząca wąska P Z G 12 Profil nośny L110 x 60 x 15 x 1.5 Strona wkręcania C) Z 150 x 1.5 Profil nośny P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm ± 1 0 B ) UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 61

64 PS Wykończenie dolnej krawędzi ściany ± 1 0 B) 1 50 Z 150 x 1.5 Profil nośny Izolacja O B R 406/ S 11 Okapnik Izolacja ścian fundamentowych UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 62

65 PS Attyka Łaty drewniane o ~ mm P Z G 15/5.7 Kątownik narożny attyki - okapowy Blacha okapowa attyki Wkręt do drewna Zakotwienie łat O B R 416 Obróbka attyki Wykonana z panela ściennego Nit zrywalny Z 150 x 1.5 Profil nośny Opierzenie P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm Izolacja dachu Strona wkręcania C) Izolacja termiczna ± 1 0 B) UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) D) Widok 1-1 wg rys. PS

66 PS Attyka - widok 1-1 Blacha okapowa attyki attyki - okapowy Kątownik narożny Obróbka attyki Wykonana z panela ściennego Wkręt samowiercący Łata drewniana Zakotwienie łat Wkręt do drewna 64

67 PS Widok obróbek okna i konstrukcji Profil nośny Wzmocnienie ościeża okiennego Profil podporowy Wzmocnienie parapetu UWAGI: A) Przekroje wg rys. PS oraz PS

68 PS Obróbki okienne - przekrój poziomy Ościeże okienne Wzmocnienie ościeża okiennego Strona wkręcania C) Profil nośny Wkręt samowiercący Profil podporowy Nit zrywalny Kątownik przyokienny Mocowanie ościeża okiennego Ościeże okienne Profil nośny Wzmocnienie ościeża okiennego Profil podporowy Kątownik przyokienny UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 66

69 PS Obróbki okienne - przekroje pionowe P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm Blachowkręt O B R 407/150 Ościeże okienne O B R 414 Mocowanie ościeża okiennego O B R 409 Kątownik przyokienny Nit zrywalny Z 150 x 1.5 Profil nośny Strona wkręcania C) O B R 410/ 150 Parapet okienny Wykonany z panela ściennego P Z G 19/ 150 Wzmocnienie parapetu C40 x 75 x 185 x 2.0 Blachowkręt Nit zrywalny 67

70 3.2. Układ paneli pionowy, grubość izolacji 150 mm PS Podpora PS Strona wkręcania C) Wkręt samowiercący Profil nośny Profil podporowy Wariant dla podpór z 4 wkrętami Profil nośny Wkręt samowiercący Wariant dla podpór z 6 wkrętami Profil nośny Wkręt samowiercący Profil podporowy Profil podporowy UWAGI: A) Rozstaw podpór w/g tablicy doboru rozstawu dla rubryki Z150x1.5 S280GD W strefie narożników budynku pierwsze przęsło powinno być o połowę krótsze niż podano w tablicach B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 68

71 PS Narożnik zewnętrzny PS UWAGA: Wymiar należy uzyskać z pomiaru na budowie dodatkowo przegięty Profil nośny Profil podporowy Izolacja Wkręt samowiercący UWAGI: A) Podpory należy zamocować z lekkim przesunięciem w pionie względem siebie B) Istnieje możliwość regulacji w zakresie ± 10 mm 69

72 PS Narożnik wewnętrzny Profil nośny Wkręt samowiercący Profil podporowy dodatkowo przegiety UWAGA: Wymiar należy uzyskać z pomiaru na budowie Izolacja UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm 70

73 PS Styk PS Strona wkręcania C) Profil nośny Listwa okapowa Profil podporowy Profil nośny Listwa okapowa Wkręt samowiercący Profil nośny Profil nośny Profil podporowy Wkręt samowiercący Profil nośny Profil nośny UWAGI: A) Cięte płaskownika na budowie B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) D) Rozstaw poziomy wzmocnień oraz ilość wkrętów w zależności od ciężaru własnego paneli i konstrukcji 71

74 PS Wykończenie dolnej krawędzi ściany ± 1 0 B) 1 50 Strona wkręcania C) Wkret samowiercący Ø 5.5 Z 150 x 1.5 Profil nośny O B R 405 Profil dolny - okapnik P Z G 11 Profil podporowy C70 x 60 x 15 x 2. 0 L = 200 mm Izolacja ścian fundamentowych UWAGI: B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) 72

75 PS Attyka Kątownik narożny attyki - okapowy Wkręt samowiercący Blacha okapowa attyki Łaty drewaniane co Wkręt do drewna Zakotwienie łat Kątownik narożny attyki - kalenicowy Nit zrywalny Wieszak Opierzenie Izolacja dachu Wkręt samowiercący Profil nośny Izolacja termiczna Strona wkręcania C) Profil podporowy Wieszak Profil nośny Rozstaw wieszaków A) Rozstaw wieszaków A) UWAGI: A) Rozstaw wieszaków w zależności od ciężaru własnego paneli i konstrukcji B) Istnieje możliwość regulacji w zakresie ± 10 mm C) Wkręty należy wkręcać od strony profilu cieńszego (belki nośnej) D) Widok 1-1 wg rys. PS Wkręt samowiercący 73

76 PS Attyka - widok 1-1 Blacha okapowa attyki PZG15/5.7 Kątownik narożny attyki - okapowy PZG 14/5.7 Kątownik narożny attyki - kalenicowy ~ Łata drewniana Zakotwienie łat Wkręt do drewna 74

77 PS Widok obróbek okna i konstrukcji Rozwiązanie 1 Rozwiązanie 2 Wzmocnienie ościeża okiennego Profil podporowy Profil nośny Wzmocnienie parapetu UWAGI: A) Przekroje wg rys. PS oraz PS

78 PS Obróbki okienne - przekroje poziome Profil nośny Blachowkręt Ościeże okienne Nit zrywalny Ościeże okienne wykonane z panela ściennego Strona wkręcania C) Wzmocnienie ościeża okiennego Mocowanie ościeża okiennego Kątownik przyokienny Kątownik przyokienny Profil nośny Blachowkręt Ościeże okienne wykonane z panela ściennego Ościeże okienne Mocowanie ościeża okiennego Kątownik przyokienny Ościeże okienne Profil nośny Wzmocnienie ościeża okiennego Ościeże okienne wykonane z panela ściennego Profil nośny Mocowanie ościeża okiennego Kątownik przyokienny UWAGI: B) Istnieje możliwość regulacji w zakresie ±10 mm C) Wkręty należy wkrecać od strony profilu cieńszego (belki nośnej) 76

79 PS Obróbki okienne - przekrój pionowy Profil podporowy Wzmocnienie ościeża okiennego Profil nośny Wkręt samowiercący Wzmocnienie ościeża okiennego Ościeże okienne Nit zrywalny Mocowanie ościeża okiennego Kątownik przyokienny Ościeże okienne Mocowanie ościeża okiennego Kątownik przyokienny Parapet - rozwiązanie 1 Parapet - rozwiązanie 2 Nit zrywalny Nit zrywalny Parapet okienny Wykonany z panela ściennego Parapet okienny Blachowkręt Wzmocnienie parapetu Wkręt samowiercący Okapnik okienny 77

80 4. OBRÓBKI 4.1. OBR 400 Profil narożny wewnętrzny 4.2. OBR 401 Profil narożny zewnętrzny Oznaczenie Rozwinięcie [mm] OBR Oznaczenie Rozwinięcie [mm] OBR OBR 402 Listwa okapowa 4.4. OBR 403 Listwa łącząca szeroka Oznaczenie Rozwinięcie [mm] OBR Oznaczenie Rozwinięcie [mm] OBR
