MIERNIK PARAMETRÓW SIECI
|
|
- Mikołaj Nowakowski
- 7 lat temu
- Przeglądów:
Transkrypt
1 LUBUSKIE ZAK ADY APARATÓW ELEKTRYCZNYCH LUMEL Spó³ka Akcyjna ul. Sulechowska 1, Zielona Góra MIERNIK PARAMETRÓW SIECI Typu N10 Instrukcja obs³ugi interfejsu szeregowego 1

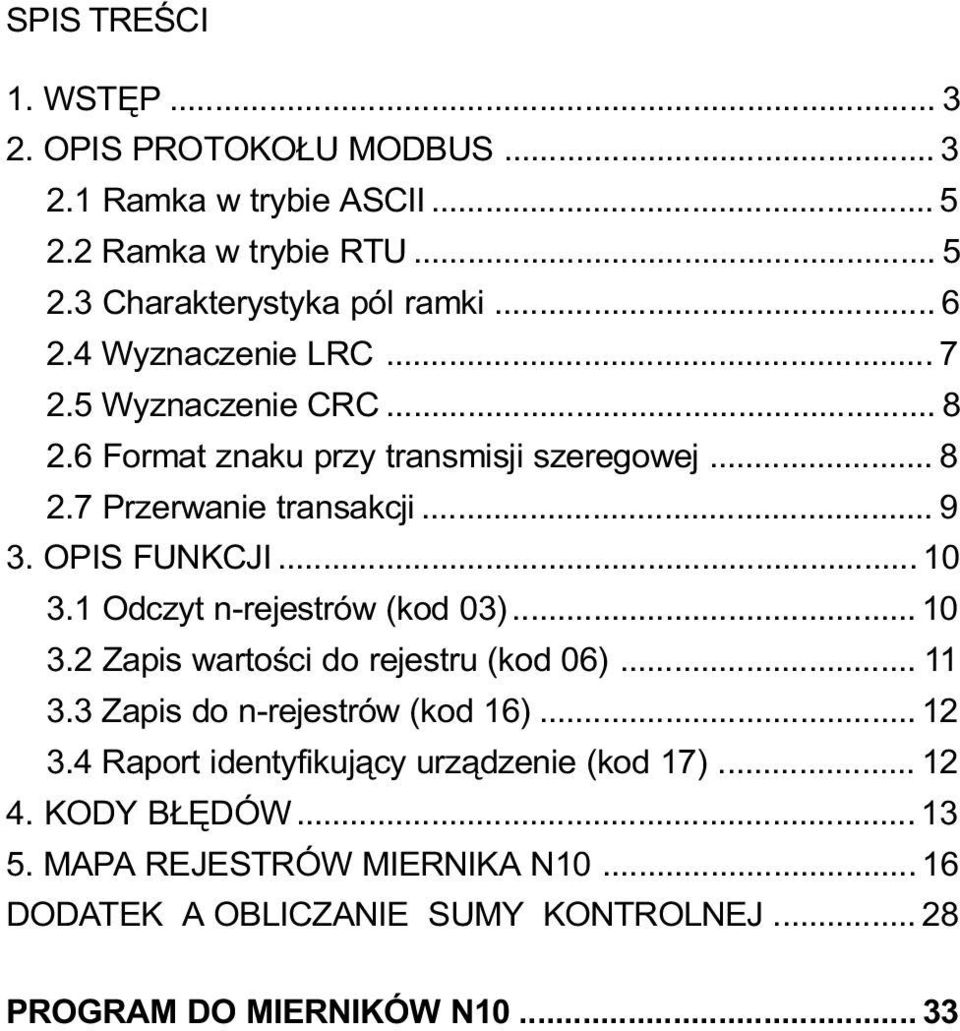

2 SPIS TREŒCI 1. WSTÊP OPIS PROTOKO U MODBUS Ramka w trybie ASCII Ramka w trybie RTU Charakterystyka pól ramki Wyznaczenie LRC Wyznaczenie CRC Format znaku przy transmisji szeregowej Przerwanie transakcji OPIS FUNKCJI Odczyt n-rejestrów (kod 03) Zapis wartoœci do rejestru (kod 06) Zapis do n-rejestrów (kod 16) Raport identyfikuj¹cy urz¹dzenie (kod 17) KODY B ÊDÓW MAPA REJESTRÓW MIERNIKA N DODATEK A OBLICZANIE SUMY KONTROLNEJ PROGRAM DO MIERNIKÓW N

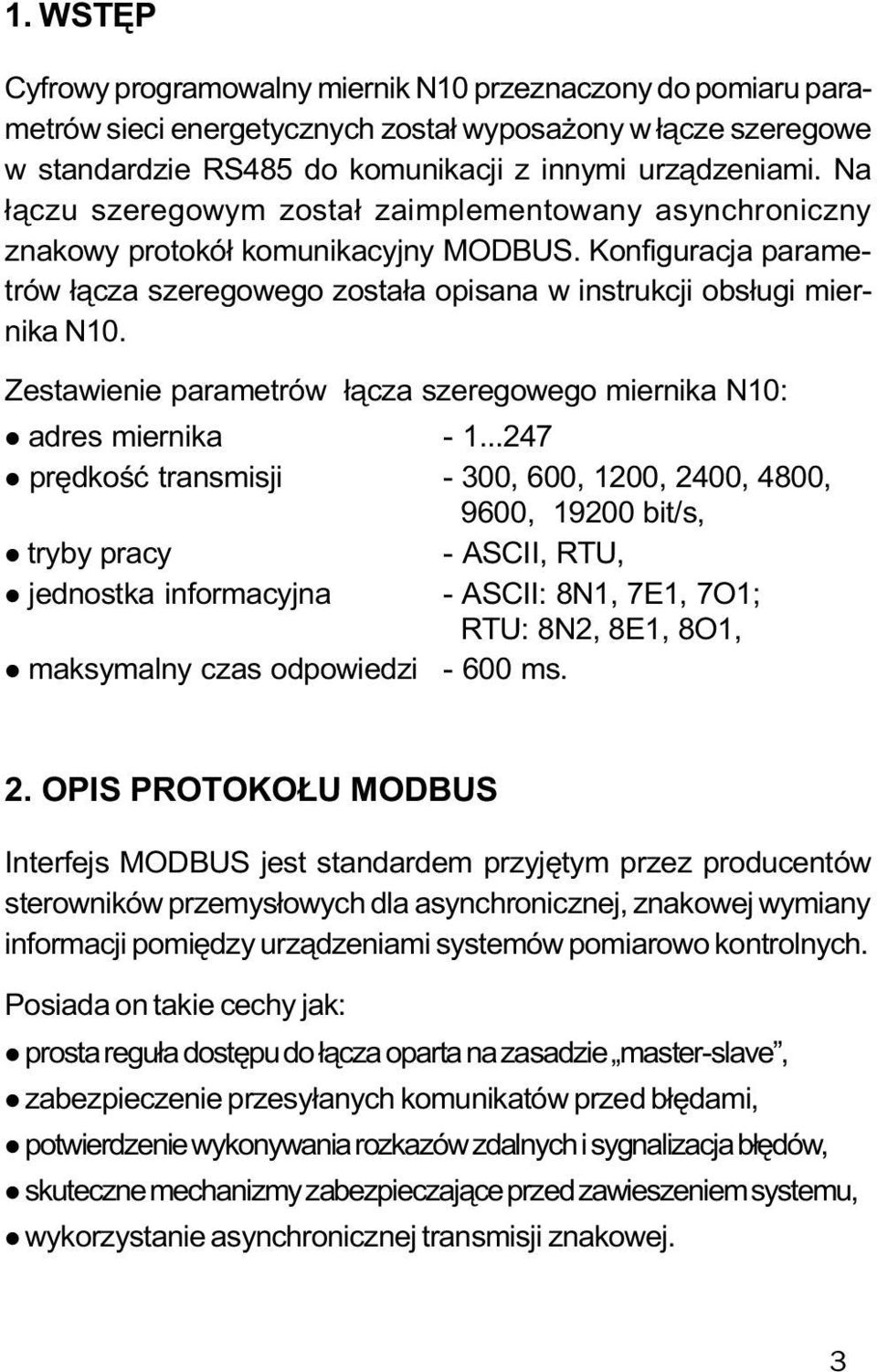

3 1. WSTÊP Cyfrowy programowalny miernik N10 przeznaczony do pomiaru parametrów sieci energetycznych zosta³ wyposa ony w ³¹cze szeregowe w standardzie RS485 do komunikacji z innymi urz¹dzeniami. Na ³¹czu szeregowym zosta³ zaimplementowany asynchroniczny znakowy protokó³ komunikacyjny MODBUS. Konfiguracja parametrów ³¹cza szeregowego zosta³a opisana w instrukcji obs³ugi miernika N10. Zestawienie parametrów ³¹cza szeregowego miernika N10: l adres miernika l prêdkoœæ transmisji - 300, 600, 1200, 2400, 4800, 9600, bit/s, l tryby pracy - ASCII, RTU, l jednostka informacyjna - ASCII: 8N1, 7E1, 7O1; RTU: 8N2, 8E1, 8O1, l maksymalny czas odpowiedzi ms. 2. OPIS PROTOKO U MODBUS Interfejs MODBUS jest standardem przyjêtym przez producentów sterowników przemys³owych dla asynchronicznej, znakowej wymiany informacji pomiêdzy urz¹dzeniami systemów pomiarowo kontrolnych. Posiada on takie cechy jak: l prosta regu³a dostêpu do ³¹cza oparta na zasadzie master-slave, l zabezpieczenie przesy³anych komunikatów przed b³êdami, l potwierdzenie wykonywania rozkazów zdalnych i sygnalizacja b³êdów, l skuteczne mechanizmy zabezpieczaj¹ce przed zawieszeniem systemu, l wykorzystanie asynchronicznej transmisji znakowej. 3
4 Kontrolery urz¹dzeñ pracuj¹cych w systemie MODBUS komunikuj¹ siê ze sob¹ przy wykorzystaniu protoko³u typu master-slave, w którym tylko jedno urz¹dzenie mo e inicjalizowaæ transakcje (jednostka nadrzêdna-master), a pozosta³e (jednostki podrzêdneslave) odpowiadaj¹ jedynie na zdalne zapytania jednostki nadrzêdnej. Transakcja sk³ada siê z polecenia wysy³anego z jednostki master do slave oraz z odpowiedzi przesy³anej w odwrotnym kierunku. OdpowiedŸ zawiera dane ¹dane przez master lub potwierdzenie realizacji jego polecenia. Master mo e przesy³aæ informacjê do pojedynczych odbiorców lub informacje rozg³oszeniowe (broadcast), przeznaczone dla wszystkich urz¹dzeñ podrzêdnych w systemie (na polecenia rozg³oszeniowe master nie otrzymuje odpowiedzi). Format przesy³anych informacji jest nastêpuj¹cy: l master slave: adres odbiorcy, kod reprezentuj¹cy ¹dane polecenie, dane, s³owo kontrolne zabezpieczaj¹ce przesy³an¹ wiadomoœæ, l slave master: adres nadawcy, potwierdzenie realizacji rozkazu, dane ¹dane przez master, s³owo kontrolne zabezpieczaj¹ce odpowiedÿ przed b³êdami. Je eli urz¹dzenie slave wykryje b³¹d przy odbiorze wiadomoœci, lub nie mo e wykonaæ polecenia, przygotowuje specjalny komunikat o wyst¹pieniu b³êdu i przesy³a go jako odpowiedÿ do mastera. Urz¹dzenia pracuj¹ce w protokole MODBUS mog¹ byæ ustawione na komunikacjê przy u yciu jednego z dwóch trybów transmisji: ASCII lub RTU. U ytkownik wybiera ¹dany tryb wraz z parametrami portu szeregowego (prêdkoœæ transmisji, jednostka informacyjna), podczas konfiguracji ka dego urz¹dzenia. W systemie MODBUS przesy³ane wiadomoœci s¹ zorganizowane w ramki o okreœlonym pocz¹tku i koñcu. Pozwala to urz¹dzeniu odbieraj¹cemu na odrzucenie ramek niekompletnych i sygnalizacjê zwi¹zanych z tym b³êdów. 4
5 Ze wzglêdu na mo liwoœæ pracy w jednym z dwóch ró nych trybów transmisji (ASCII lub RTU), definiuje siê dwie ramki Ramka w trybie ASCII W trybie ASCII ka dy bajt wiadomoœci przesy³any jest w postaci dwóch znaków ASCII. Podstawow¹ zalet¹ tego trybu jest to, i pozwala on na d³ugie odstêpy miêdzy znakami (do 1s) bez powodowania b³êdów. Format ramki przedstawiono poni ej: Znacznik Adres Funkcja Dane Kontrola Znacznik pocz¹tku LRC koñca 1 znak «:» 2 znaki 2 znaki n znaków 2 znaki 2 znaki CR LF Znacznikiem pocz¹tku jest znak dwukropka ( : - ASCII 3 Ah), natomiast znacznikiem koñca dwa znaki CR i LF. Czêœæ informacyjn¹ ramki zabezpiecza siê kodem LRC (Longitudinal Redundancy Check) Ramka w trybie RTU W trybie RTU wiadomoœci rozpoczynaj¹ i koñcz¹ siê odstêpem trwaj¹cym minimum 3.5 x (czas trwania pojedynczego znaku), w którym panuje cisza na ³¹czu. Najprostsz¹ implementacj¹ wymienionego interwa³u czasowego jest wielokrotne odmierzanie czasu trwania znaku przy zadanej szybkoœci bodowej przyjêtej na ³¹czu. Format ramki przedstawiono poni ej: Znacznik Adres Funkcja Dane Kontrola Znacznik pocz¹tku CRC koñca T1-T2-T3-T4 8 bitów 8 bitów n x 8 bitów 16 bitów T1-T2-T3-T4 5

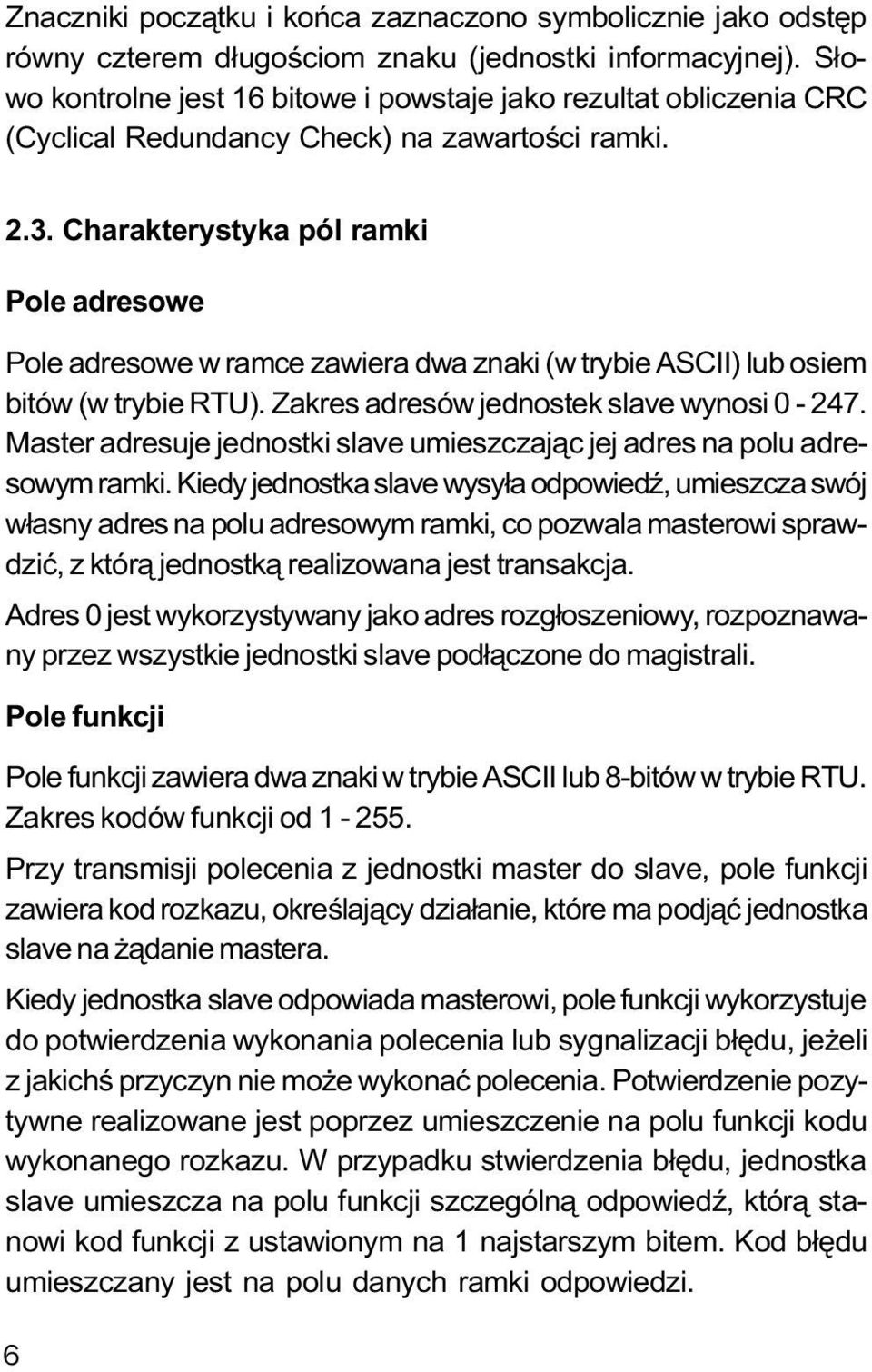

6 Znaczniki pocz¹tku i koñca zaznaczono symbolicznie jako odstêp równy czterem d³ugoœciom znaku (jednostki informacyjnej). S³owo kontrolne jest 16 bitowe i powstaje jako rezultat obliczenia CRC (Cyclical Redundancy Check) na zawartoœci ramki Charakterystyka pól ramki Pole adresowe Pole adresowe w ramce zawiera dwa znaki (w trybie ASCII) lub osiem bitów (w trybie RTU). Zakres adresów jednostek slave wynosi Master adresuje jednostki slave umieszczaj¹c jej adres na polu adresowym ramki. Kiedy jednostka slave wysy³a odpowiedÿ, umieszcza swój w³asny adres na polu adresowym ramki, co pozwala masterowi sprawdziæ, z któr¹ jednostk¹ realizowana jest transakcja. Adres 0 jest wykorzystywany jako adres rozg³oszeniowy, rozpoznawany przez wszystkie jednostki slave pod³¹czone do magistrali. Pole funkcji Pole funkcji zawiera dwa znaki w trybie ASCII lub 8-bitów w trybie RTU. Zakres kodów funkcji od Przy transmisji polecenia z jednostki master do slave, pole funkcji zawiera kod rozkazu, okreœlaj¹cy dzia³anie, które ma podj¹æ jednostka slave na ¹danie mastera. Kiedy jednostka slave odpowiada masterowi, pole funkcji wykorzystuje do potwierdzenia wykonania polecenia lub sygnalizacji b³êdu, je eli z jakichœ przyczyn nie mo e wykonaæ polecenia. Potwierdzenie pozytywne realizowane jest poprzez umieszczenie na polu funkcji kodu wykonanego rozkazu. W przypadku stwierdzenia b³êdu, jednostka slave umieszcza na polu funkcji szczególn¹ odpowiedÿ, któr¹ stanowi kod funkcji z ustawionym na 1 najstarszym bitem. Kod b³êdu umieszczany jest na polu danych ramki odpowiedzi. 6
7 Pole danych Pole danych tworzy zestaw dwucyfrowych liczb heksadecymalnych, o zakresie 00-FF. Liczby te przy transmisji w trybie ASCII reprezentowane s¹ dwoma znakami, a przy transmisji w trybie RTU jednym. Pole danych ramki polecenia zawiera dodatkowe informacje potrzebne jednostce slave do wykonania rozkazu okreœlonego kodem funkcji. Mog¹ to byæ adresy rejestrów, liczba bajtów w polu danych, dane itp. W niektórych ramkach pole danych mo e posiadaæ zerow¹ d³ugoœæ. Tak jest zawsze, gdy operacja okreœlona kodem nie wymaga adnych parametrów. Pole kontrolne W protokole MODBUS s³owo kontrolne zabezpieczaj¹ce czêœæ informacyjn¹ zale y od zastosowanego trybu transmisji. W trybie ASCII pole kontrolne sk³ada siê z dwóch znaków ASCII, które s¹ rezultatem obliczenia Longitudinal Redundancy Check (LRC) na zawartoœci czêœci informacyjnej ramki (bez znaczników pocz¹tku i koñca). Znaki LRC s¹ do³¹czane do wiadomoœci jako ostatnie pole ramki, bezpoœrednio przed znacznikiem koñca (CR,LF). W trybie RTU s³owo kontrolne jest 16-bitowe i powstaje jako rezultat obliczenia Cyclical Redundancy Check (CRC) na zawartoœci ramki. Pole kontrolne zajmuje dwa bajty do³¹czane na koñcu ramki. Jako pierwszy przesy³any jest mniej znacz¹cy bajt, jako ostatni starszy bajt, który jest jednoczeœnie znakiem koñcz¹cym ramkê Wyznaczenie LRC Obliczanie LRC polega na sumowaniu kolejnych 8-bitowych bajtów wiadomoœci, odrzuceniu przeniesieñ i na koniec wyznaczeniu uzupe³nienia dwójkowego wyniku. Sumowanie obejmuje ca³¹ 7

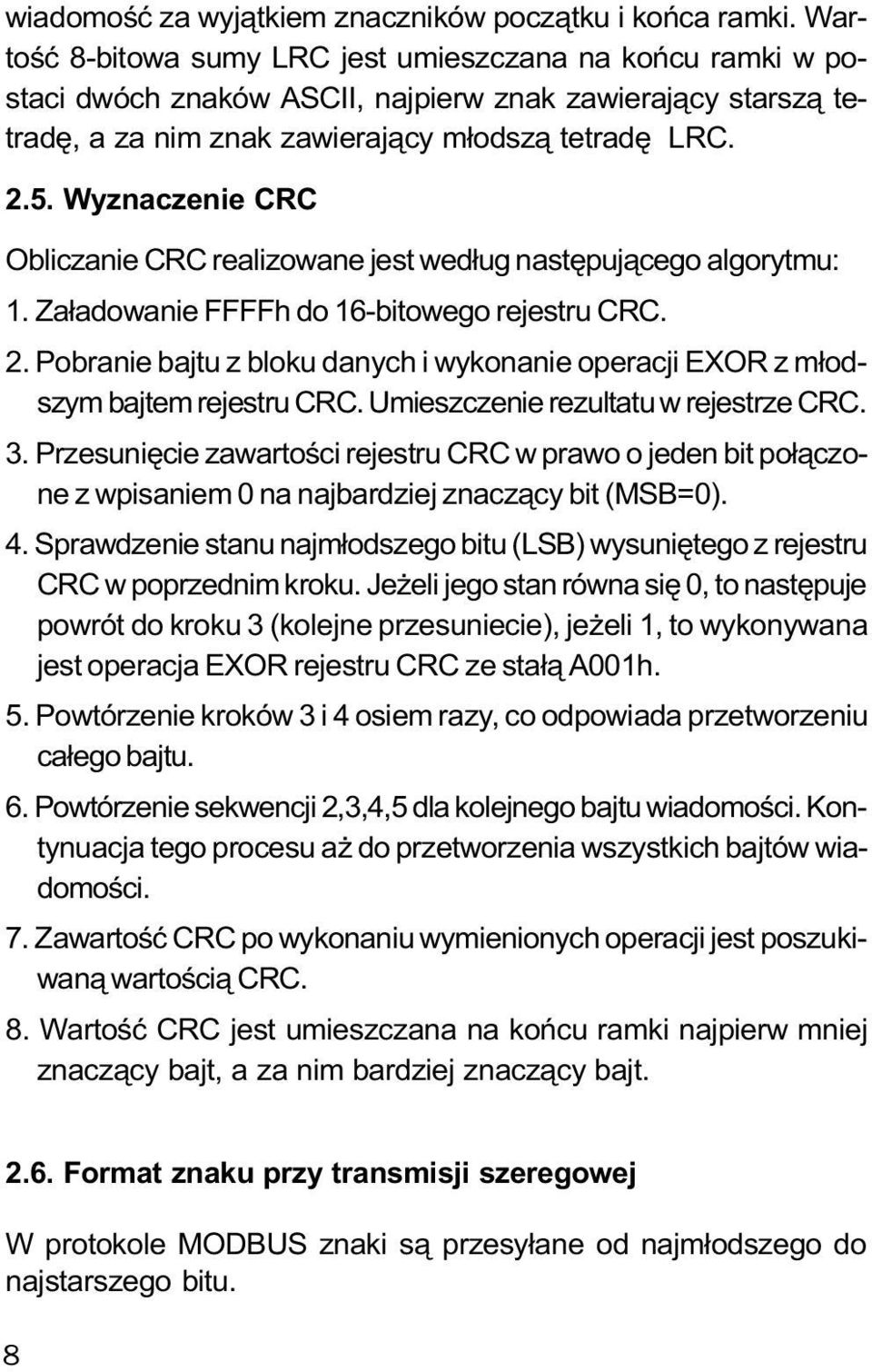

8 wiadomoœæ za wyj¹tkiem znaczników pocz¹tku i koñca ramki. Wartoœæ 8-bitowa sumy LRC jest umieszczana na koñcu ramki w postaci dwóch znaków ASCII, najpierw znak zawieraj¹cy starsz¹ tetradê, a za nim znak zawieraj¹cy m³odsz¹ tetradê LRC Wyznaczenie CRC Obliczanie CRC realizowane jest wed³ug nastêpuj¹cego algorytmu: 1. Za³adowanie FFFFh do 16-bitowego rejestru CRC. 2. Pobranie bajtu z bloku danych i wykonanie operacji EXOR z m³odszym bajtem rejestru CRC. Umieszczenie rezultatu w rejestrze CRC. 3. Przesuniêcie zawartoœci rejestru CRC w prawo o jeden bit po³¹czone z wpisaniem 0 na najbardziej znacz¹cy bit (MSB=0). 4. Sprawdzenie stanu najm³odszego bitu (LSB) wysuniêtego z rejestru CRC w poprzednim kroku. Je eli jego stan równa siê 0, to nastêpuje powrót do kroku 3 (kolejne przesuniecie), je eli 1, to wykonywana jest operacja EXOR rejestru CRC ze sta³¹ A001h. 5. Powtórzenie kroków 3 i 4 osiem razy, co odpowiada przetworzeniu ca³ego bajtu. 6. Powtórzenie sekwencji 2,3,4,5 dla kolejnego bajtu wiadomoœci. Kontynuacja tego procesu a do przetworzenia wszystkich bajtów wiadomoœci. 7. Zawartoœæ CRC po wykonaniu wymienionych operacji jest poszukiwan¹ wartoœci¹ CRC. 8. Wartoœæ CRC jest umieszczana na koñcu ramki najpierw mniej znacz¹cy bajt, a za nim bardziej znacz¹cy bajt Format znaku przy transmisji szeregowej W protokole MODBUS znaki s¹ przesy³ane od najm³odszego do najstarszego bitu. 8

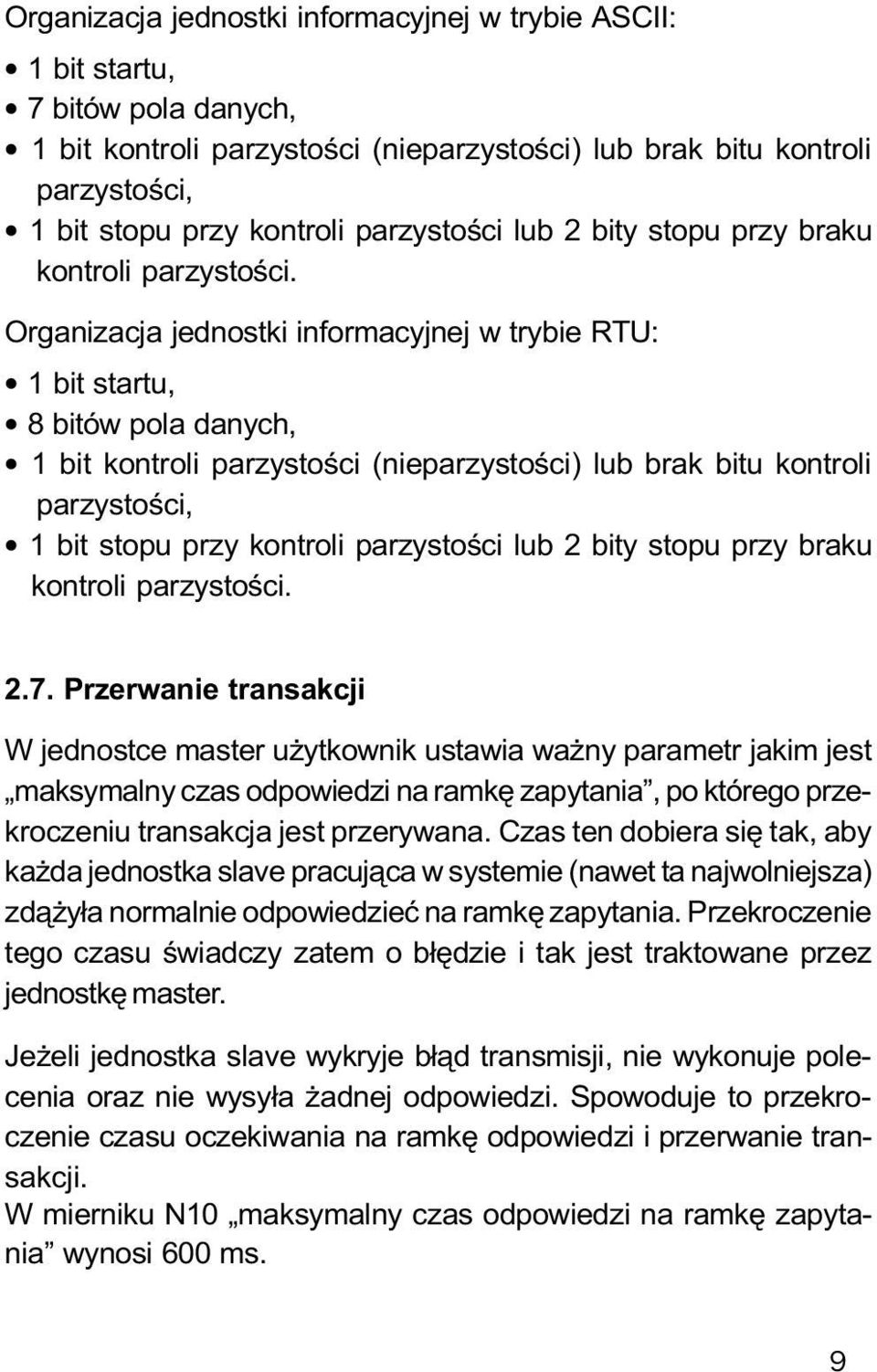

9 Organizacja jednostki informacyjnej w trybie ASCII: 1 bit startu, 7 bitów pola danych, 1 bit kontroli parzystoœci (nieparzystoœci) lub brak bitu kontroli parzystoœci, 1 bit stopu przy kontroli parzystoœci lub 2 bity stopu przy braku kontroli parzystoœci. Organizacja jednostki informacyjnej w trybie RTU: 1 bit startu, 8 bitów pola danych, 1 bit kontroli parzystoœci (nieparzystoœci) lub brak bitu kontroli parzystoœci, 1 bit stopu przy kontroli parzystoœci lub 2 bity stopu przy braku kontroli parzystoœci Przerwanie transakcji W jednostce master u ytkownik ustawia wa ny parametr jakim jest maksymalny czas odpowiedzi na ramkê zapytania, po którego przekroczeniu transakcja jest przerywana. Czas ten dobiera siê tak, aby ka da jednostka slave pracuj¹ca w systemie (nawet ta najwolniejsza) zd¹ y³a normalnie odpowiedzieæ na ramkê zapytania. Przekroczenie tego czasu œwiadczy zatem o b³êdzie i tak jest traktowane przez jednostkê master. Je eli jednostka slave wykryje b³¹d transmisji, nie wykonuje polecenia oraz nie wysy³a adnej odpowiedzi. Spowoduje to przekroczenie czasu oczekiwania na ramkê odpowiedzi i przerwanie transakcji. W mierniku N10 maksymalny czas odpowiedzi na ramkê zapytania wynosi 600 ms. 9

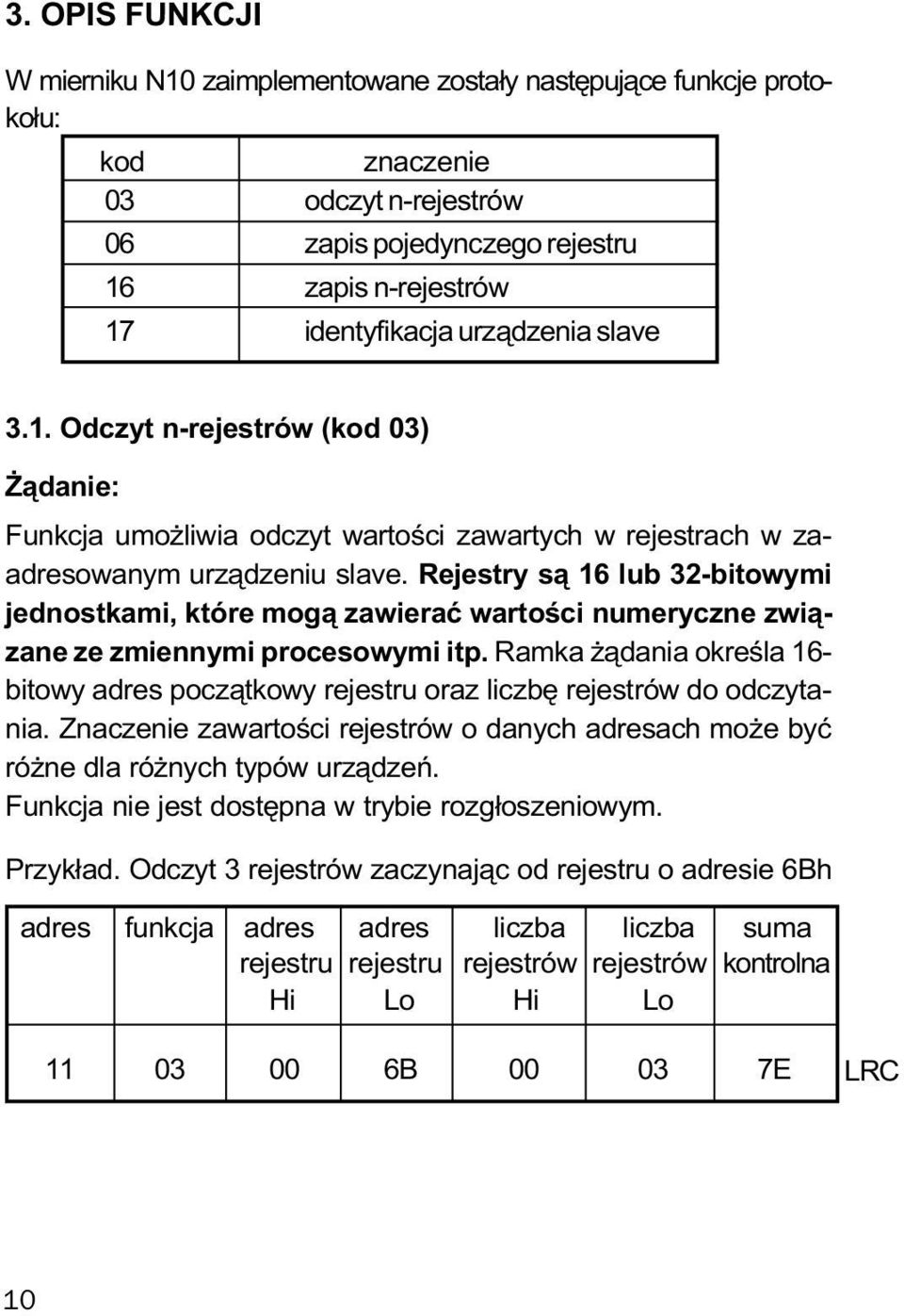

10 3. OPIS FUNKCJI W mierniku N10 zaimplementowane zosta³y nastêpuj¹ce funkcje protoko³u: kod znaczenie 03 odczyt n-rejestrów 06 zapis pojedynczego rejestru 16 zapis n-rejestrów 17 identyfikacja urz¹dzenia slave 3.1. Odczyt n-rejestrów (kod 03) ¹danie: Funkcja umo liwia odczyt wartoœci zawartych w rejestrach w zaadresowanym urz¹dzeniu slave. Rejestry s¹ 16 lub 32-bitowymi jednostkami, które mog¹ zawieraæ wartoœci numeryczne zwi¹zane ze zmiennymi procesowymi itp. Ramka ¹dania okreœla 16- bitowy adres pocz¹tkowy rejestru oraz liczbê rejestrów do odczytania. Znaczenie zawartoœci rejestrów o danych adresach mo e byæ ró ne dla ró nych typów urz¹dzeñ. Funkcja nie jest dostêpna w trybie rozg³oszeniowym. Przyk³ad. Odczyt 3 rejestrów zaczynaj¹c od rejestru o adresie 6Bh adres funkcja adres adres liczba liczba suma rejestru rejestru rejestrów rejestrów kontrolna Hi Lo Hi Lo B E LRC 10

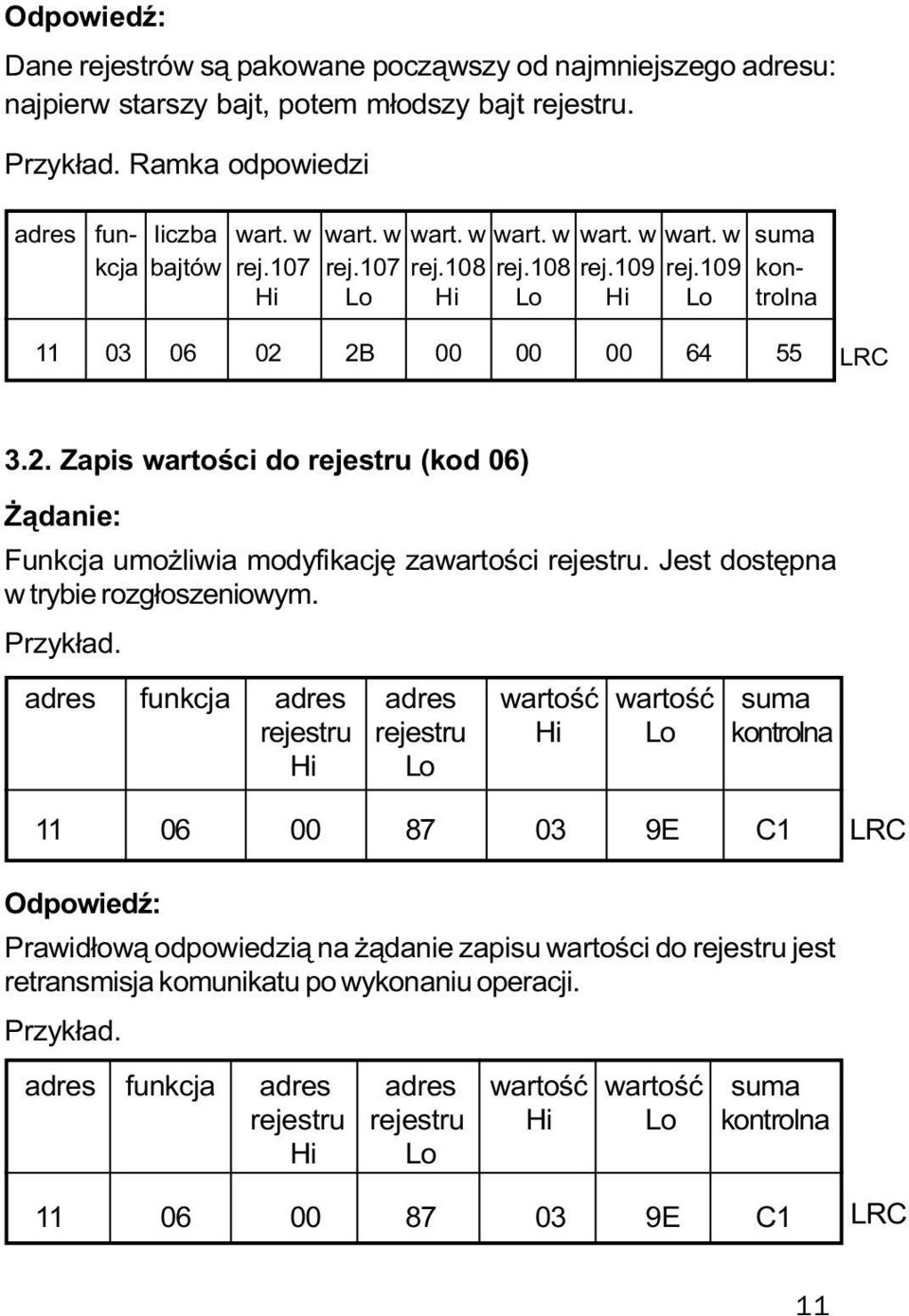

11 OdpowiedŸ: Dane rejestrów s¹ pakowane pocz¹wszy od najmniejszego adresu: najpierw starszy bajt, potem m³odszy bajt rejestru. Przyk³ad. Ramka odpowiedzi adres fun- liczba wart. w wart. w wart. w wart. w wart. w wart. w suma kcja bajtów rej.107 rej.107 rej.108 rej.108 rej.109 rej.109 kon- Hi Lo Hi Lo Hi Lo trolna B LRC 3.2. Zapis wartoœci do rejestru (kod 06) ¹danie: Funkcja umo liwia modyfikacjê zawartoœci rejestru. Jest dostêpna w trybie rozg³oszeniowym. Przyk³ad. adres funkcja adres adres wartoœæ wartoœæ suma rejestru rejestru Hi Lo kontrolna Hi Lo E C1 LRC OdpowiedŸ: Prawid³ow¹ odpowiedzi¹ na ¹danie zapisu wartoœci do rejestru jest retransmisja komunikatu po wykonaniu operacji. Przyk³ad. adres funkcja adres adres wartoœæ wartoœæ suma rejestru rejestru Hi Lo kontrolna Hi Lo E C1 LRC 11
12 3.3. Zapis do n-rejestrów (kod 16) ¹danie: Funkcja dostêpna w trybie rozg³oszeniowym. Umo liwia modyfikacje zawartoœci rejestrów. Przyk³ad. Zapis dwóch rejestrów pocz¹wszy od rejestru o adresie 136 adres funk- adres adres liczba liczba liczba dane dane dane dane suma cja rej. rej. rej. rej. bajtów Hi Lo Hi Lo kon- Hi Lo Hi Lo trolna A LRC OdpowiedŸ: Prawid³owa odpowiedÿ zawiera adres jednostki slave, kod funkcji, adres pocz¹tkowy oraz liczbê zapisanych rejestrów. Przyk³ad. adres funkcja adres adres liczba liczba suma rej. rej. rej. rej. kontrolna Hi Lo Hi Lo LRC Raport identyfikuj¹cy urz¹dzenie (kod 17) ¹danie: Funkcja pozwala u ytkownikowi uzyskaæ informacje o typie urz¹dzenia, statusie i zale nej od tego konfiguracji. Przyk³ad. Adres funkcja suma kontrolna DE LRC 12

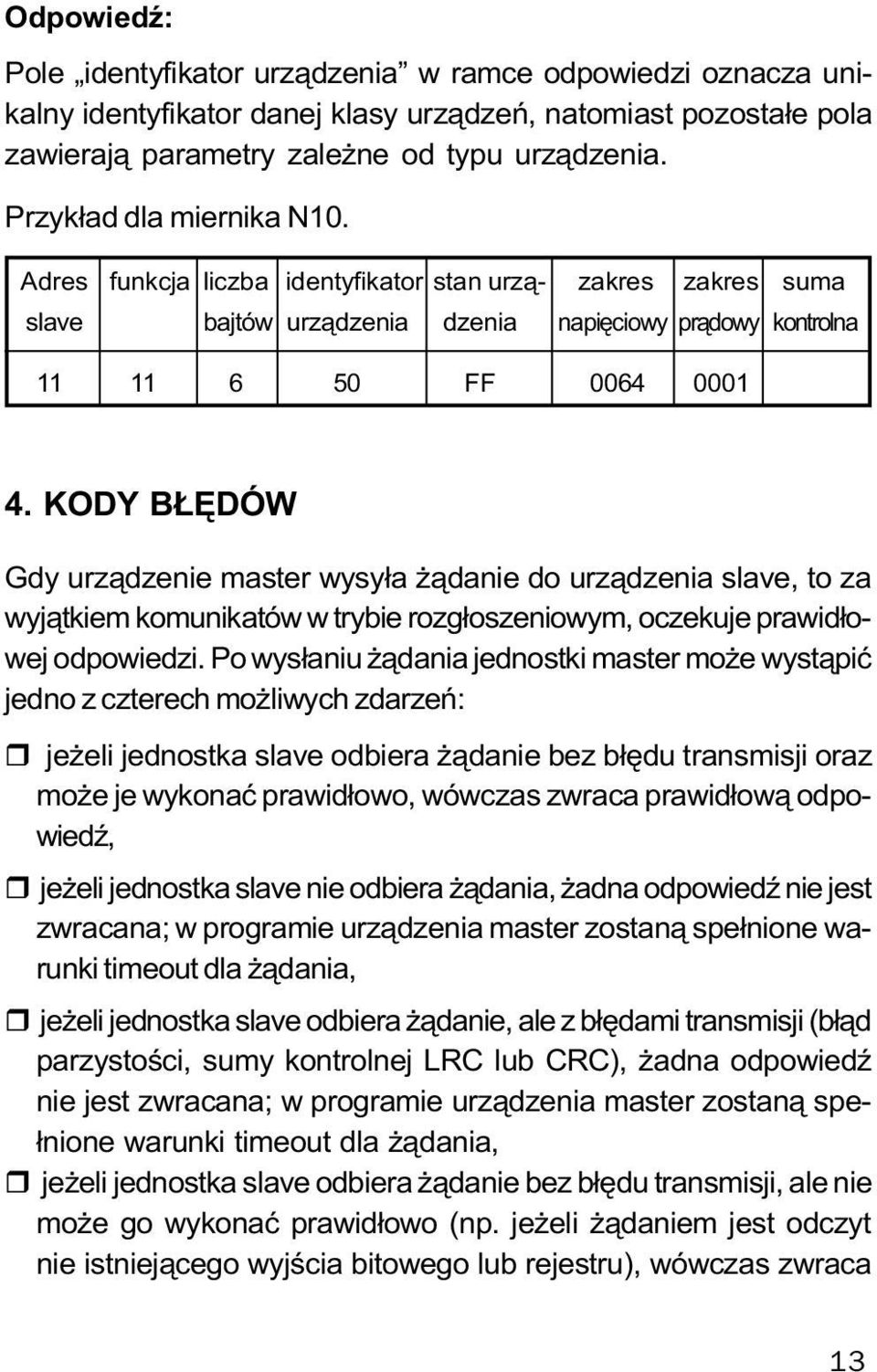

13 OdpowiedŸ: Pole identyfikator urz¹dzenia w ramce odpowiedzi oznacza unikalny identyfikator danej klasy urz¹dzeñ, natomiast pozosta³e pola zawieraj¹ parametry zale ne od typu urz¹dzenia. Przyk³ad dla miernika N10. Adres funkcja liczba identyfikator stan urz¹- zakres zakres suma slave bajtów urz¹dzenia dzenia napiêciowy pr¹dowy kontrolna FF KODY B ÊDÓW Gdy urz¹dzenie master wysy³a ¹danie do urz¹dzenia slave, to za wyj¹tkiem komunikatów w trybie rozg³oszeniowym, oczekuje prawid³owej odpowiedzi. Po wys³aniu ¹dania jednostki master mo e wyst¹piæ jedno z czterech mo liwych zdarzeñ: r je eli jednostka slave odbiera ¹danie bez b³êdu transmisji oraz mo e je wykonaæ prawid³owo, wówczas zwraca prawid³ow¹ odpowiedÿ, r je eli jednostka slave nie odbiera ¹dania, adna odpowiedÿ nie jest zwracana; w programie urz¹dzenia master zostan¹ spe³nione warunki timeout dla ¹dania, r je eli jednostka slave odbiera ¹danie, ale z b³êdami transmisji (b³¹d parzystoœci, sumy kontrolnej LRC lub CRC), adna odpowiedÿ nie jest zwracana; w programie urz¹dzenia master zostan¹ spe- ³nione warunki timeout dla ¹dania, r je eli jednostka slave odbiera ¹danie bez b³êdu transmisji, ale nie mo e go wykonaæ prawid³owo (np. je eli ¹daniem jest odczyt nie istniej¹cego wyjœcia bitowego lub rejestru), wówczas zwraca 13

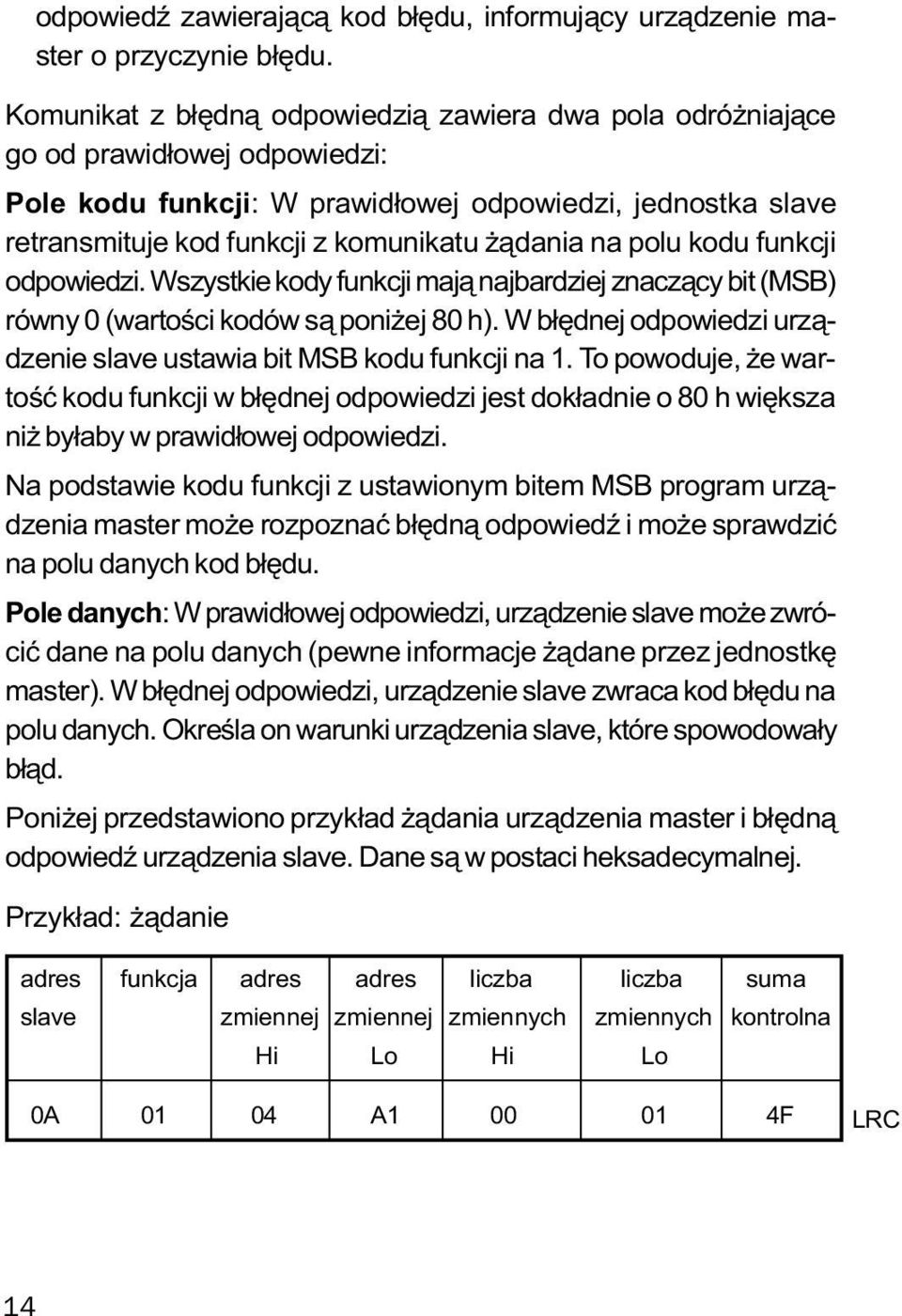

14 odpowiedÿ zawieraj¹c¹ kod b³êdu, informuj¹cy urz¹dzenie master o przyczynie b³êdu. Komunikat z b³êdn¹ odpowiedzi¹ zawiera dwa pola odró niaj¹ce go od prawid³owej odpowiedzi: Pole kodu funkcji: W prawid³owej odpowiedzi, jednostka slave retransmituje kod funkcji z komunikatu ¹dania na polu kodu funkcji odpowiedzi. Wszystkie kody funkcji maj¹ najbardziej znacz¹cy bit (MSB) równy 0 (wartoœci kodów s¹ poni ej 80 h). W b³êdnej odpowiedzi urz¹dzenie slave ustawia bit MSB kodu funkcji na 1. To powoduje, e wartoœæ kodu funkcji w b³êdnej odpowiedzi jest dok³adnie o 80 h wiêksza ni by³aby w prawid³owej odpowiedzi. Na podstawie kodu funkcji z ustawionym bitem MSB program urz¹dzenia master mo e rozpoznaæ b³êdn¹ odpowiedÿ i mo e sprawdziæ na polu danych kod b³êdu. Pole danych: W prawid³owej odpowiedzi, urz¹dzenie slave mo e zwróciæ dane na polu danych (pewne informacje ¹dane przez jednostkê master). W b³êdnej odpowiedzi, urz¹dzenie slave zwraca kod b³êdu na polu danych. Okreœla on warunki urz¹dzenia slave, które spowodowa³y b³¹d. Poni ej przedstawiono przyk³ad ¹dania urz¹dzenia master i b³êdn¹ odpowiedÿ urz¹dzenia slave. Dane s¹ w postaci heksadecymalnej. Przyk³ad: ¹danie adres funkcja adres adres liczba liczba suma slave zmiennej zmiennej zmiennych zmiennych kontrolna Hi Lo Hi Lo 0A A F LRC 14
15 Przyk³ad: b³êdna odpowiedÿ adres slave funkcja kod b³êdu suma kontrolna 0A LRC W tym przyk³adzie urz¹dzenie master adresuje ¹danie do jednostki slave o numerze 10 (0Ah). Kod funkcji (01) s³u y do operacji odczytu stanu wyjœcia bitowego. Ta ramka oznacza wiêc ¹danie odczytu statusu jednego wyjœcia bitowego o adresie 1245 (04A1h). Je eli w urz¹dzeniu slave nie ma wyjœcia bitowego o podanym adresie, wówczas urz¹dzenie zwróci b³êdn¹ odpowiedÿ z kodem b³êdu nr 02. Oznacza on niedozwolony adres danych w urz¹dzeniu slave. W poni szej tabeli przedstawione s¹ mo liwe kody b³êdów i ich znaczenie. kod znaczenie 01 niedozwolona funkcja 02 niedozwolony adres danych 03 niedozwolona wartoœæ danej 04 uszkodzenie w przy³¹czonym urz¹dzeniu 05 potwierdzenie 06 zajêty, komunikat usuniêty 07 negatywne potwierdzenie 08 b³¹d parzystoœci pamiêci 15
16 5. MAPA REJESTRÓW MIERNIKA N10 W mierniku N10 dane umieszczone s¹ w rejestrach 16 bitowych lub 32 bitowych. Zmienne procesowe i parametry miernika umieszczone s¹ w przestrzeni adresowej rejestrów w sposób zale ny od typu wartoœci zmiennej. Bity w rejestrze 16 bitowym numerowane s¹ od najm³odszego do najstarszego(b0-b15). Rejestry 32-bitowe zawieraj¹ liczby typu float w standardzie IEEE-745. Mapa rejestrów podzielona zosta³a na nastêpuj¹ce obszary: Zakres adresów Typ wartoœci Opis integer (16 bitów) Wartoœæ umieszczona jest w jednym rejestrze 16 bitowym. Opis rejestrów zawiera Tabela 1. Rejestry mog¹ byæ odczytywane i zapisywane float (32 bity) Wartoœæ umieszczona jest w dwóch kolejnych rejestrach 16 bitowych. Rejestry zawieraj¹ te same dane co rejestry 32 bitowe z obszaru Przyk³ad: rejestry 7000 i 7001 zawieraj¹ wartoœæ z rejestru 7500, rejestry 7002 i 7003 zawieraj¹ wartoœæ z rejestru 7501 itd. Rejestry s¹ tylko do odczytu float (32 bity) Wartoœæ umieszczona jest w rejestrze 32 bitowym. Opis rejestrów zawiera Tabela 2. Rejestry s¹ tylko do odczytu. 16
17 Zawartoœæ rejestrów 16-bitowych o adresach od 4000 do Tabela 1 Lp. adres symbol zakres opis rejestru jednostka tr_i Przek³adnia przek³adnika pr¹dowego tr_u Przek³adnia przek³adnika napiêciowego Ao_n Wielkoœæ na wyjœciu ci¹g³ym, kod z Tabeli Ao_L % Wspó³czynnik przeskalowuj¹cy wyjœcie Ao_0 0,1 Zakres wyjœcia ci¹g³ego: ma, ma Po_n 0, Wielkoœæ na wyjœciu impulsowym, kod z Tabeli Po_c Sta³a wyjœcia impulsowego PI_n 0; Wielkoœæ na wejœciu impulsowym, kod z Tabeli PI_c Sta³a zewnêtrznego licznika energii (wejœcia impulsowego) PI_0 1 Kasowanie zewnêtrznego licznika energii (licznika wejœcia impulsowego) EnP0 1 Kasowanie licznika energii czynnej Enq0 1 Kasowanie licznika energii biernej EnS0 1 Kasowanie licznika energii pozornej PA_0 1 Kasowanie mocy czynnej 15 min P AV (wart. max i min) PA_t 1, 2, 3 Czas uœredniania mocy PAV : 1-15 min, 2-30 min, 3-60 min 17
18 PA_S 0,1 Synchronizacja uœredniania mocy PAV z zegarem rzeczywistym Zmiana kodu dostêpu A1_n 0, Wyjœcie dwustanowe 1 - wielkoœæ, kod z Tabeli A1on [%] Wyjœcie dwustanowe 1 - wartoœæ za³¹czenia A1oF [%] Wyjœcie dwustanowe 1 - wartoœæ wy³¹czenia A2_n 0, Wyjœcie dwustanowe 2 - wielkoœæ, kod z Tabeli A2on [%] Wyjœcie dwustanowe 2 - wartoœæ za³¹czenia A2oF [%] Wyjœcie dwustanowe 2 - wartoœæ wy³¹czenia A3_n 0, Wyjœcie dwustanowe 3 - wielkoœæ, kod z Tabeli A3on [%] Wyjœcie dwustanowe 3 - wartoœæ za³¹czenia A3oF [%] Wyjœcie dwustanowe 3 - wartoœæ wy³¹czenia AL_dt sek. Zw³oka w dzia³aniu alarmów Year rok MonDay data w formacie: miesi¹æ*100+dzieñ HourMin czas w formacie: godzina*100+minuta ALR stany wyjœæ przekaÿnikowych A1=b0, A2=b1, A3=b2, 1- wyjœcie za³¹czone Harm 0,1 W³¹czenie trybu obliczania harmonicznych 18
19 Zawartoœæ rejestrów 32-bitowych o adresach od 7500 do Tabela 2 Lp kod adres symbol jednostka nazwa wielkoœci rejestru 1 00 bez wielkoœci - wyœwietlacz wygaszony U1 V Napiêcie fazy L I 1 A Pr¹d fazy L P 1 W Moc czynna fazy L Q 1 VAr Moc bierna fazy L S 1 VA Moc pozorna fazy L Pf 1 Pf Wspó³czynnik mocy czynnej fazy L tϕ 1 tϕ Stosunek mocy biernej do czynnej fazy L U 2 V Napiêcie fazy L I 2 A Pr¹d fazy L P 2 W Moc czynna fazy L Q 2 VAr Moc bierna fazy L S 2 VA Moc pozorna fazy L Pf 2 Pf Wspó³czynnik mocy czynnej fazy L tϕ 2 tϕ Stosunek mocy biernej do czynnej fazy L U 3 V Napiêcie fazy L I 3 A Pr¹d fazy L P 3 W Moc czynna fazy L Q 3 VAr Moc bierna fazy L S 3 VA Moc pozorna fazy L Pf 3 Pf Wspó³czynnik mocy czynnej fazy L tϕ 3 tϕ Stosunek mocy biernej do czynnej fazy L U s V Napiêcie 3-fazowe œrednie I s A Pr¹d 3-fazowy œredni 19
20 P W Moc czynna 3-fazowa Q VAr Moc bierna 3-fazowa S VA Moc pozorna 3-fazowa Pf Pf Wspó³czynnik mocy czynnej tϕ tϕ Stosunek mocy biernej do czynnej 3-fazowy œredni, tϕ= Q/ P f Hz Czêstotliwoœæ U 12 V Napiêcie miêdzyfazowe L1-L U 23 V Napiêcie miêdzyfazowe L2-L U 31 V Napiêcie miêdzyfazowe L3-L U 123 V Napiêcie miêdzyfazowe œrednie P AV W Moc czynna œrednia np.15 min EnP Wh Energia czynna 3-fazowa Enb VArh Energia bierna 3-fazowa EnS VAh Energia pozorna 3-fazowa EnP z Wh Energia czynna z licznika zewnêtrznego Enb z VArh Energia bierna z licznika zewnêtrznego EnS z VA Energia pozorna z licznika zewnêtrznego Data - dzieñ, miesi¹c Data - rok Czas - godziny, minuty Czas - sekundy , 7545 U 1 V Napiêcie fazy L1 - min, max , 7547 U 2 V Napiêcie fazy L2 - min, max , 7549 U 3 V Napiêcie fazy L3 - min, max , 7551 I 1 A Pr¹d fazy L1 - min, max , 7553 I 2 A Pr¹d fazy L2 - min, max , 7555 I 3 A Pr¹d fazy L3 - min, max , 7557 P 1 W Moc czynna fazy L1 - min, max 20
21 , 7559 P 2 W Moc czynna fazy L2 - min, max , 7561 P 3 W Moc czynna fazy L3 - min, max , 7563 S 1 VA Moc pozorna fazy L1 - min, max , 7565 S 2 VA Moc pozorna fazy L2 - min, max , 7567 S 3 VA Moc pozorna fazy L3 - min, max , 7569 Q 1 VAr Moc bierna fazy L1 - min, max , 7571 Q 2 VAr Moc bierna fazy L2 - min, max , 7573 Q 3 VAr Moc bierna fazy L3 - min, max , 7575 Pf 1 Pf Wspó³czynnik mocy czynnej fazy L1 - min, max , 7577 Pf 2 Pf Wspó³czynnik mocy czynnej fazy L2 - min, max , 7579 Pf 3 Pf Wspó³czynnik mocy czynnej fazy L3 - min, max , 7581 tϕ 1 tϕ1 = Q 1 / P1 fazy L 1 - min, max , 7583 tϕ 2 tϕ2 = Q 2 / P2 fazy L 2 - min, max , 7585 tϕ 3 tϕ3 = Q 2 / P3 fazy L 3 - min, max , 7587 U s V Napiêcie 3-fazowe œrednie - min, max , 7589 I s A Pr¹d 3-fazowy œredni - min, max , 7591 P W Moc czynna 3-fazowa - min, max , 7593 Q VAr Moc bierna 3-fazowa - min, max , 7595 S VA Moc pozorna 3-fazowa - min, max , 7597 Pf Pf Wspó³czynnik mocy czynnej - min, max , 7599 tϕ tϕ Wspó³czynnik mocy biernej do czynnej 3-fazowy œredni - min, max , 7601 f Hz Czêstotliwoœæ - min, max , 7603 U 12 V Napiêcie miêdzyfazowe L1-L2 - min, max , 7605 U 23 V Napiêcie miêdzyfazowe L2-L3 - min, max , 7607 U 31 V Napiêcie miêdzyfazowe L3-L1 - min, max 21
22 , 7609 U 123 V Napiêcie miêdzyfazowe œrednie - min, max , 7611 P AV W Moc czynna œrednia np.15 min. - min, max THD U1 % Wspó³czynnik zawartoœci harmonicznych napiêcia fazy L THD U2 % Wspó³czynnik zawartoœci harmonicznych napiêcia fazy L THD U3 % Wspó³czynnik zawartoœci harmonicznych napiêcia fazy L THD I1 % Wspó³czynnik zawartoœci harmonicznych pr¹du fazy L THD I2 % Wspó³czynnik zawartoœci harmonicznych pr¹du fazy L THD I3 % Wspó³czynnik zawartoœci harmonicznych pr¹du fazy L , 7619 THD U1 % Wspó³czynnik zawartoœci harmonicznych napiêcia fazy L1 - min, max , 7621 THD U2 % Wspó³czynnik zawartoœci harmonicznych napiêcia fazy L2 - min, max , 7623 THD U3 % Wspó³czynnik zawartoœci harmonicznych napiêcia fazy L3 - min, max , 7625 THD I1 % Wspó³czynnik zawartoœci harmonicznych pr¹du fazy L1 - min, max , 7627 THD I2 % Wspó³czynnik zawartoœci harmonicznych pr¹du fazy L2 - min, max , 7629 THD I3 % Wspó³czynnik zawartoœci harmonicznych pr¹du fazy L3 - min, max HarU1[1] % 1 Harmoniczna napiêcia fazy L HarU1[2] % 2 Harmoniczna napiêcia fazy L1 22
23 HarU1[3] % 3 Harmoniczna napiêcia fazy L HarU1[4] % 4 Harmoniczna napiêcia fazy L HarU1[5] % 5 Harmoniczna napiêcia fazy L HarU1[6] % 6 Harmoniczna napiêcia fazy L HarU1[7] % 7 Harmoniczna napiêcia fazy L HarU1[8] % 8 Harmoniczna napiêcia fazy L HarU1[9] % 9 Harmoniczna napiêcia fazy L HarU1[10] % 10 Harmoniczna napiêcia fazy L HarU1[11] % 11 Harmoniczna napiêcia fazy L HarU1[12] % 12 Harmoniczna napiêcia fazy L HarU1[13] % 13 Harmoniczna napiêcia fazy L HarU1[14] % 14 Harmoniczna napiêcia fazy L HarU1[15] % 15 Harmoniczna napiêcia fazy L HarU1[16] % 16 Harmoniczna napiêcia fazy L HarU1[17] % 17 Harmoniczna napiêcia fazy L HarU1[18] % 18 Harmoniczna napiêcia fazy L HarU1[19] % 19 Harmoniczna napiêcia fazy L HarU1[20] % 20 Harmoniczna napiêcia fazy L HarU1[21] % 21 Harmoniczna napiêcia fazy L HarU1[22] % 22 Harmoniczna napiêcia fazy L HarU1[23] % 23 Harmoniczna napiêcia fazy L HarU1[24] % 24 Harmoniczna napiêcia fazy L HarU1[25] % 25 Harmoniczna napiêcia fazy L HarU2[1] % 1 Harmoniczna napiêcia fazy L HarU2[2] % 2 Harmoniczna napiêcia fazy L HarU2[3] % 3 Harmoniczna napiêcia fazy L HarU2[4] % 4 Harmoniczna napiêcia fazy L HarU2[5] % 5 Harmoniczna napiêcia fazy L HarU2[6] % 6 Harmoniczna napiêcia fazy L HarU2[7] % 7 Harmoniczna napiêcia fazy L HarU2[8] % 8 Harmoniczna napiêcia fazy L2 23
24 HarU2[9] % 9 Harmoniczna napiêcia fazy L HarU2[10] % 10 Harmoniczna napiêcia fazy L HarU2[11] % 11 Harmoniczna napiêcia fazy L HarU2[12] % 12 Harmoniczna napiêcia fazy L HarU2[13] % 13 Harmoniczna napiêcia fazy L HarU2[14] % 14 Harmoniczna napiêcia fazy L HarU2[15] % 15 Harmoniczna napiêcia fazy L HarU2[16] % 16 Harmoniczna napiêcia fazy L HarU2[17] % 17 Harmoniczna napiêcia fazy L HarU2[18] % 18 Harmoniczna napiêcia fazy L HarU2[19] % 19 Harmoniczna napiêcia fazy L HarU2[20] % 20 Harmoniczna napiêcia fazy L HarU2[21] % 21 Harmoniczna napiêcia fazy L HarU2[22] % 22 Harmoniczna napiêcia fazy L HarU2[23] % 23 Harmoniczna napiêcia fazy L HarU2[24] % 24 Harmoniczna napiêcia fazy L HarU2[25] % 25 Harmoniczna napiêcia fazy L HarU3[1] % 1 Harmoniczna napiêcia fazy L HarU3[2] % 2 Harmoniczna napiêcia fazy L HarU3[3] % 3 Harmoniczna napiêcia fazy L HarU3[4] % 4 Harmoniczna napiêcia fazy L HarU3[5] % 5 Harmoniczna napiêcia fazy L HarU3[6] % 6 Harmoniczna napiêcia fazy L HarU3[7] % 7 Harmoniczna napiêcia fazy L HarU3[8] % 8 Harmoniczna napiêcia fazy L HarU3[9] % 9 Harmoniczna napiêcia fazy L HarU3[10] % 10 Harmoniczna napiêcia fazy L HarU3[11] % 11 Harmoniczna napiêcia fazy L HarU3[12] % 12 Harmoniczna napiêcia fazy L HarU3[13] % 13 Harmoniczna napiêcia fazy L HarU3[14] % 14 Harmoniczna napiêcia fazy L3 24
25 HarU3[15] % 15 Harmoniczna napiêcia fazy L HarU3[16] % 16 Harmoniczna napiêcia fazy L HarU3[17] % 17 Harmoniczna napiêcia fazy L HarU3[18] % 18 Harmoniczna napiêcia fazy L HarU3[19] % 19 Harmoniczna napiêcia fazy L HarU3[20] % 20 Harmoniczna napiêcia fazy L HarU3[21] % 21 Harmoniczna napiêcia fazy L HarU3[22] % 22 Harmoniczna napiêcia fazy L HarU3[23] % 23 Harmoniczna napiêcia fazy L HarU3[24] % 24 Harmoniczna napiêcia fazy L HarU3[25] % 25 Harmoniczna napiêcia fazy L HarI1[1] % 1 Harmoniczna pr¹du fazy L HarI1[2] % 2 Harmoniczna pr¹du fazy L HarI1[3] % 3 Harmoniczna pr¹du fazy L HarI1[4] % 4 Harmoniczna pr¹du fazy L HarI1[5] % 5 Harmoniczna pr¹du fazy L HarI1[6] % 6 Harmoniczna pr¹du fazy L HarI1[7] % 7 Harmoniczna pr¹du fazy L HarI1[8] % 8 Harmoniczna pr¹du fazy L HarI1[9] % 9 Harmoniczna pr¹du fazy L HarI1[10] % 10 Harmoniczna pr¹du fazy L HarI1[11] % 11 Harmoniczna pr¹du fazy L HarI1[12] % 12 Harmoniczna pr¹du fazy L HarI1[13] % 13 Harmoniczna pr¹du fazy L HarI1[14] % 14 Harmoniczna pr¹du fazy L HarI1[15] % 15 Harmoniczna pr¹du fazy L HarI1[16] % 16 Harmoniczna pr¹du fazy L HarI1[17] % 17 Harmoniczna pr¹du fazy L HarI1[18] % 18 Harmoniczna pr¹du fazy L HarI1[19] % 19 Harmoniczna pr¹du fazy L HarI1[20] % 20 Harmoniczna pr¹du fazy L1 25
26 HarI1[21] % 21 Harmoniczna pr¹du fazy L HarI1[22] % 22 Harmoniczna pr¹du fazy L HarI1[23] % 23 Harmoniczna pr¹du fazy L HarI1[24] % 24 Harmoniczna pr¹du fazy L HarI1[25] % 25 Harmoniczna pr¹du fazy L HarI2[1] % 1 Harmoniczna pr¹du fazy L HarI2[2] % 2 Harmoniczna pr¹du fazy L HarI2[3] % 3 Harmoniczna pr¹du fazy L HarI2[4] % 4 Harmoniczna pr¹du fazy L HarI2[5] % 5 Harmoniczna pr¹du fazy L HarI2[6] % 6 Harmoniczna pr¹du fazy L HarI2[7] % 7 Harmoniczna pr¹du fazy L HarI2[8] % 8 Harmoniczna pr¹du fazy L HarI2[9] % 9 Harmoniczna pr¹du fazy L HarI2[10] % 10 Harmoniczna pr¹du fazy L HarI2[11] % 11 Harmoniczna pr¹du fazy L HarI2[12] % 12 Harmoniczna pr¹du fazy L HarI2[13] % 13 Harmoniczna pr¹du fazy L HarI2[14] % 14 Harmoniczna pr¹du fazy L HarI2[15] % 15 Harmoniczna pr¹du fazy L HarI2[16] % 16 Harmoniczna pr¹du fazy L HarI2[17] % 17 Harmoniczna pr¹du fazy L HarI2[18] % 18 Harmoniczna pr¹du fazy L HarI2[19] % 19 Harmoniczna pr¹du fazy L HarI2[20] % 20 Harmoniczna pr¹du fazy L HarI2[21] % 21 Harmoniczna pr¹du fazy L HarI2[22] % 22 Harmoniczna pr¹du fazy L HarI2[23] % 23 Harmoniczna pr¹du fazy L HarI2[24] % 24 Harmoniczna pr¹du fazy L HarI2[25] % 25 Harmoniczna pr¹du fazy L HarI3[1] % 1 Harmoniczna pr¹du fazy L3 26
27 HarI3[2] % 2 Harmoniczna pr¹du fazy L HarI3[3] % 3 Harmoniczna pr¹du fazy L HarI3[4] % 4 Harmoniczna pr¹du fazy L HarI3[5] % 5 Harmoniczna pr¹du fazy L HarI3[6] % 6 Harmoniczna pr¹du fazy L HarI3[7] % 7 Harmoniczna pr¹du fazy L HarI3[8] % 8 Harmoniczna pr¹du fazy L HarI3[9] % 9 Harmoniczna pr¹du fazy L HarI3[10] % 10 Harmoniczna pr¹du fazy L HarI3[11] % 11 Harmoniczna pr¹du fazy L HarI3[12] % 12 Harmoniczna pr¹du fazy L HarI3[13] % 13 Harmoniczna pr¹du fazy L HarI3[14] % 14 Harmoniczna pr¹du fazy L HarI3[15] % 15 Harmoniczna pr¹du fazy L HarI3[16] % 16 Harmoniczna pr¹du fazy L HarI3[17] % 17 Harmoniczna pr¹du fazy L HarI3[18] % 18 Harmoniczna pr¹du fazy L HarI3[19] % 19 Harmoniczna pr¹du fazy L HarI3[20] % 20 Harmoniczna pr¹du fazy L HarI3[21] % 21 Harmoniczna pr¹du fazy L HarI3[22] % 22 Harmoniczna pr¹du fazy L HarI3[23] % 23 Harmoniczna pr¹du fazy L HarI3[24] % 24 Harmoniczna pr¹du fazy L HarI3[25] % 25 Harmoniczna pr¹du fazy L3 27
28 DODATEK A OBLICZANIE SUMY KONTROLNEJ W dodatku tym przedstawiono przyk³ady funkcji w jêzyku C, obliczaj¹ce sumê kontroln¹ LRC dla trybu ASCII oraz CRC dla trybu RTU. Funkcja do obliczenia LRC ma dwa argumenty: unsigned char *outmsg; WskaŸnik do bufora komunikacyjnego, zawieraj¹cego dane binarne, z których nale y obliczyæ LRC unsigned short usdatalen; Liczba bajtów w buforze komunikacyjnym Funkcja zwraca LRC typu unsigned char. static unsigned char LRC(outMsg, usdatalen) unsigned char *outmsg; /* bufor do obliczenia LRC */ unsigned short usdatalen; /* liczba bajtów w buforze */ { unsigned char uchlrc = 0; /* inicjalizacja LRC */ while (usdatalen- -) uchlrc += *outmsg++; /* dodaj bajt bufora bez przeniesienia */ return ((unsigned char)(-(char uchlrc))); /* zwraca sumê w kodzie uzupe³nienia do dwóch */ } Poni ej przedstawiono przyk³ad funkcji w jêzyku C obliczaj¹cej sumê CRC. Wszystkie mo liwe wartoœci sumy CRC s¹ umieszczone w dwóch tablicach. Pierwsza tablica zawiera starszy bajt wszystkich z 256 mo liwych wartoœci 16-bitowego pola CRC, natomiast druga tablica m³odszy bajt. Wyznaczenie sumy CRC poprzez indeksowanie tablic jest o wiele 28
29 szybsze ni obliczenie nowej wartoœci CRC dla ka dego znaku z bufora komunikacyjnego. Uwaga: Poni sza funkcja przestawia bajty sumy CRC starszy/m³odszy, tak e wartoœæ CRC zwracana przez funkcjê mo e byæ bezpoœrednio umieszczona w buforze komunikacyjnym. Funkcja do obliczenia CRC ma dwa argumenty: unsigned char *puchmsg; WskaŸnik do bufora komunikacyjnego, zawieraj¹cego dane binarne, z których nale y obliczyæ CRC unsigned short usdatalen; Liczba bajtów w buforze komunikacyjnym Funkcja zwraca CRC typu unsigned short. unsigned short CRC16(puchMsg, usdatalen) unsigned char *puchmsg; /* bufor do obliczenia CRC */ unsigned short usdatalen; /* liczba bajtów w buforze */ { unsigned char uchcrchi = 0xFF; /* inicjalizacja starszego bajtu CRC */ unsigned char uchcrclo = 0xFF; /* inicjalizacja m³odszego bajtu CRC */ while (usdatalen- -) { uindex = uchcrchi ^ *puchmsg++; /* obliczenie CRC */ uchcrchi = uchcrclo ^ crc_hi[uindex]; uchcrclo = crc_lo[uindex]; } return(uchcrchi<<8 uchcrclo); } 29
30 //tablica starszego bajtu CRC const unsigned char crc_hi[ ]={ 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40 }; 30
31 //tablica mlodszego bajtu CRC const unsigned char crc_lo[ ]={ 0x00, 0xC0, 0xC1, 0x01, 0xC3, 0x03, 0x02, 0xC2, 0xC6, 0x06, 0x07, 0xC7, 0x05, 0xC5, 0xC4, 0x04, 0xCC, 0x0C, 0x0D, 0xCD, 0x0F, 0xCF, 0xCE, 0x0E, 0x0A, 0xCA, 0xCB, 0x0B, 0xC9, 0x09, 0x08, 0xC8, 0xD8, 0x18, 0x19, 0xD9, 0x1B, 0xDB, 0xDA, 0x1A, 0x1E, 0xDE, 0xDF, 0x1F, 0xDD, 0x1D, 0x1C, 0xDC, 0x14, 0xD4, 0xD5, 0x15, 0xD7, 0x17, 0x16, 0xD6, 0xD2, 0x12, 0x13, 0xD3, 0x11, 0xD1, 0xD0, 0x10, 0xF0, 0x30, 0x31, 0xF1, 0x33, 0xF3, 0xF2, 0x32, 0x36, 0xF6, 0xF7, 0x37, 0xF5, 0x35, 0x34, 0xF4, 0x3C, 0xFC, 0xFD, 0x3D, 0xFF, 0x3F, 0x3E, 0xFE, 0xFA, 0x3A, 0x3B, 0xFB, 0x39, 0xF9, 0xF8, 0x38, 0x28, 0xE8, 0xE9, 0x29, 0xEB, 0x2B, 0x2A, 0xEA, 0xEE, 0x2E, 0x2F, 0xEF, 0x2D, 0xED, 0xEC, 0x2C, 0xE4, 0x24, 0x25, 0xE5, 0x27, 0xE7, 0xE6, 0x26, 0x22, 0xE2, 0xE3, 0x23, 0xE1, 0x21, 0x20, 0xE0, 0xA0, 0x60, 0x61, 0xA1, 0x63, 0xA3, 0xA2, 0x62, 0x66, 0xA6, 0xA7, 0x67, 0xA5, 0x65, 0x64, 0xA4, 0x6C, 0xAC, 0xAD, 0x6D, 0xAF, 0x6F, 0x6E, 0xAE, 0xAA, 0x6A, 0x6B, 0xAB, 0x69, 0xA9, 0xA8, 0x68, 0x78, 0xB8, 0xB9, 0x79, 0xBB, 0x7B, 0x7A, 0xBA, 0xBE, 0x7E, 0x7F, 0xBF, 0x7D, 0xBD, 0xBC, 0x7C, 0xB4, 0x74, 0x75, 0xB5, 0x77, 0xB7, 0xB6, 0x76, 0x72, 0xB2, 0xB3, 0x73, 0xB1, 0x71, 0x70, 0xB0, 0x50, 0x90, 0x91, 0x51, 0x93, 0x53, 0x52, 0x92, 0x96, 0x56, 0x57, 0x97, 0x55, 0x95, 0x94, 0x54, 0x9C, 0x5C, 0x5D, 0x9D, 0x5F, 0x9F, 0x9E, 0x5E, 0x5A, 0x9A, 0x9B, 0x5B, 0x99, 0x59, 0x58, 0x98, 0x88, 0x48, 0x49, 0x89, 0x4B, 0x8B, 0x8A, 0x4A, 0x4E, 0x8E, 0x8F, 0x4F, 0x8D, 0x4D, 0x4C, 0x8C, 0x44, 0x84, 0x85, 0x45, 0x87, 0x47, 0x46, 0x86, 0x82, 0x42, 0x43, 0x83, 0x41, 0x81, 0x80, 0x40 }; 31
32 32
