DRV7, DRV4 Zawory redukcyjne membranowe, z żeliwa sferoidalnego i staliwa, PN25 i PN40

Transkrypt

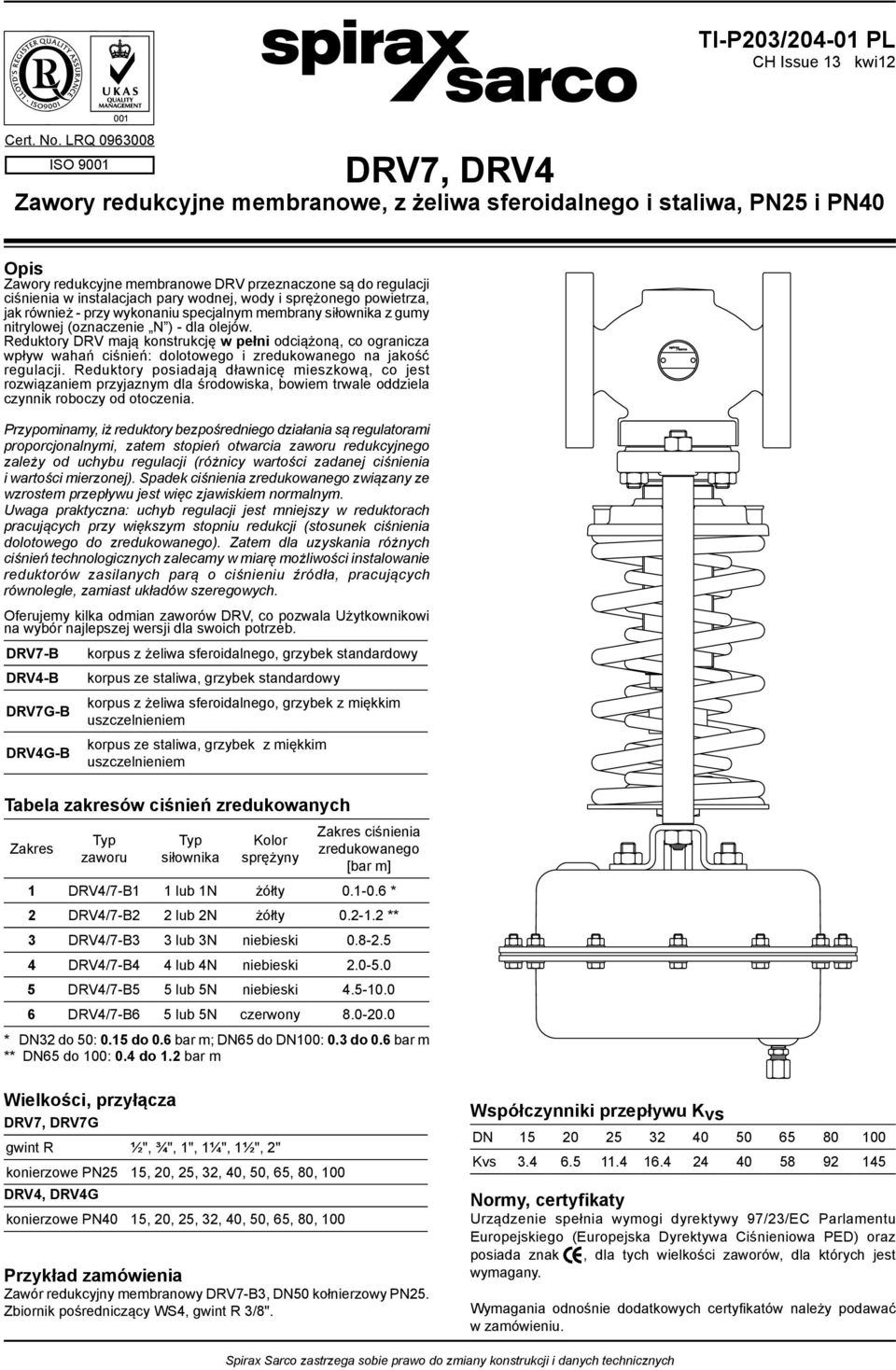

1 ert. No. LRQ SO 9001 RV7, RV4 Zawory redukcyjne membranowe, z żeliwa sferoidalnego i staliwa, PN25 i PN40 Opis Zawory redukcyjne membranowe RV przeznaczone są do regulacji ciśnienia w instalacjach pary wodnej, wody i sprężonego powietrza, jak również - przy wykonaniu specjalnym membrany siłownika z gumy nitrylowej (oznaczenie N ) - dla olejów. Reduktory RV mają konstrukcję w pełni odciążoną, co ogranicza wpływ wahań ciśnień: dolotowego i zredukowanego na jakość regulacji. Reduktory posiadają dławnicę mieszkową, co jest rozwiązaniem przyjaznym dla środowiska, bowiem trwale oddziela czynnik roboczy od otoczenia. Przypominamy, iż reduktory bezpośredniego działania są regulatorami proporcjonalnymi, zatem stopień otwarcia zaworu redukcyjnego zależy od uchybu regulacji (różnicy wartości zadanej ciśnienia i wartości mierzonej). Spadek ciśnienia zredukowanego związany ze wzrostem przepływu jest więc zjawiskiem normalnym. Uwaga praktyczna: uchyb regulacji jest mniejszy w reduktorach pracujących przy większym stopniu redukcji (stosunek ciśnienia dolotowego do zredukowanego). Zatem dla uzyskania różnych ciśnień technologicznych zalecamy w miarę możliwości instalowanie reduktorów zasilanych parą o ciśnieniu źródła, pracujących równolegle, zamiast układów szeregowych. Oferujemy kilka odmian zaworów RV, co pozwala Użytkownikowi na wybór najlepszej wersji dla swoich potrzeb. RV7- RV4- RV7G- RV4G- korpus z żeliwa sferoidalnego, grzybek standardowy korpus ze staliwa, grzybek standardowy korpus z żeliwa sferoidalnego, grzybek z miękkim uszczelnieniem korpus ze staliwa, grzybek z miękkim uszczelnieniem Tabela zakresów ciśnień zredukowanych Zakres Typ zaworu Typ siłownika Kolor sprężyny Zakres ciśnienia zredukowanego [bar m] 1 RV4/7-1 1 lub 1N żółty * 2 RV4/7-2 2 lub 2N żółty ** 3 RV4/7-3 3 lub 3N niebieski RV4/7-4 4 lub 4N niebieski RV4/7-5 5 lub 5N niebieski RV4/7-6 5 lub 5N czerwony * N32 do 50: 0.15 do 0.6 bar m; N65 do N100: 0.3 do 0.6 bar m ** N65 do 100: 0.4 do 1.2 bar m Wielkości, przyłącza RV7, RV7G gwint R ½", ¾", 1", 1¼", 1½", 2" konierzowe PN25 15, 20, 25, 32, 40, 50, 65, 80, 100 RV4, RV4G konierzowe PN40 15, 20, 25, 32, 40, 50, 65, 80, 100 Przykład zamówienia Zawór redukcyjny membranowy RV7-3, N50 kołnierzowy PN25. Zbiornik pośredniczący WS4, gwint R 3/8". Współczynniki przepływu Kvs N Kvs Normy, certyfikaty Urządzenie spełnia wymogi dyrektywy 97/23/ Parlamentu uropejskiego (uropejska yrektywa iśnieniowa P) oraz posiada znak, dla tych wielkości zaworów, dla których jest wymagany. Wymagania odnośnie dodatkowych certyfikatów należy podawać w zamówieniu. Spirax Sarco zastrzega sobie prawo do zmiany konstrukcji i danych technicznych

2 Zakres stosowania RV7 temperatura nie stoso- wać krzywa nasycenia pary ciśnienie bar m -- przyłącza gwintowane i kołnierzowe PN25 - RV7G - ograniczenie do 90 strona 2/6 RV4 temperatura krzywa nasycenia pary ciśnienie bar m -- przyłącza kołnierzowe PN40 - RV4G - ograniczenie do 90 nie stosować UWG! la instalacji w których temperatura przekracza wartości dopuszczalne dla siłowników, czyli 125 dla Typ1 do Typ5 lub 90 dla Typ1N do Typ5N, należy bezwzględnie stosować zborniki pośredniczące WS4 (patrz karta katalogowa "Zbiorniki pośredniczące WS4"). Parametry graniczne RV7 iśnienie nominalne PN25 Maksymalne ciśnienie dopuszczalne 25 bar m przy 100 Maksymalna temperatura RV7 300 przy 17.5 bar m dopuszczalna RV7G 90 przy 25 bar m Minimalna temperatura dopuszczalna 0 Maksymalne temperatura RV7 300 przy 17.5 bar m robocza RV7G 90 przy 25 bar m Minimalna temperatura robocza 0 Maksymalna różnica N15-N50 25 bar m ciśnień N65-N bar m Próba hydrauliczna korpusu 38 bar m Uwaga! Próba hydrauliczna dla zaworu z elementami wewnętrznymi 25 bar m Parametry graniczne RV4 iśnienie nominalne PN40 Maksymalne ciśnienie dopuszczalne 40 bar m przy 50 Maksymalna temperatura RV4 300 przy 25.8 bar m dopuszczalna RV4G 90 przy 37.3 bar m Minimalna temperatura dopuszczalna 0 Maksymalne temperatura RV4 300 przy 25.8 bar m robocza RV4G 90 przy 37.3 bar m Minimalna temperatura robocza 0 Maksymalna różnica N15-N50 25 bar m ciśnień N65-N bar m Próba hydrauliczna korpusu 60 bar m Uwaga! Próba hydrauliczna dla zaworu z elementami wewnętrznymi 40 bar m nstalacja Zawór należy montować na poziomym odcinku rurociągu. Kierunek przepływu czynnika musi być zgodny ze strzałką na korpusie zaworu. la pary wodnej i innych czynników o temperaturze powyżej 125 zawór musi być instalowany siłownikiem pionowo do dołu, a na rurce impulsowej ciśnienia zredukowanego należy zainstalować zbiornik pośredniczący WS4. * co najmniej 15 średnic rurociągu i nie mniej niż 1 m * * WS4 zbiornik pośredniczący montować powyżej siłownika zaworu! napełnić wodą przed uruchomieniem zaworu! Zalecana instalacja dla pary wodnej. RV7, RV4 Zawory redukcyjne membranowe, PN25 i PN40

3 strona 3/6 Masy [kg] ałkowita masa urządzenia jest sumą mas zaworu i siłownika. Typ zaworu RV7 RV4 Wielkość N żółta sprężyna Masa niebieska sprężyna czerwona sprężyna Zmniejszenie masy dla zaworów gwintowanych Typ siłownika 1 / 1N 2 / 2N 3 / 3N 4 / 4N 5 / 5N Masa [kg] Wielkości, wymiary [mm] kołnierzowe gwintowane Typ siłownika Wielkość PN25/PN40 R N N N N N N N N N RV7, RV4 Zawory redukcyjne membranowe, PN25 i PN40

4 Poz. część strona 4/6 materiał, norma RV7 N15 do N50 żeliwo sferoidalne N 1693 GGG korpus RV7 N65 do N100 żeliwo sferoidalne NG JS LT RV4 staliwo GP 240 G 2 pokrywa RV7 żeliwo sferoidalne N 1693 GGG 40.3 RV4 staliwo N GS 25 3 gniazdo stal nierdzewna S S29 N15 stal nierdzewna 4 uszczelka gniazda N20 i N25 stal miękka N32 do N50 grafit wzmocniony 5 grzybek RV7, RV4 stal nierdzewna S S29 RV7G, RV4G (miękki) stal nierdzewna + nitryl S S29 6 śruba grzybka N15 i N20 stal nierdzewna S uszczelnienie grzybka rlon tuleja N15 i N20 stal nierdzewna S S29 9 tuleja (część poz. 10) stal nierdzewna S S29 10 zespół mieszka odciążającego stal nierdzewna S 316 (L) 11 uszczelka mieszka odciążającego grafit wzmocniony 12 uszczelnienie pokrywy grafit wzmocniony 13 nakrętki pokrywy stal N 267 Pt13 Gr. 8 N15 do N40 M10 14 śruby pokrywy N50 i N65 M12 stal N 267 Pt13 Gr. 8.8 N80 i N100 M16 15 kolumny stal ocynkowana S M07 16 nakrętki kolumn stal ocynkowana S 3693 Gr pokrętło kalibracji żeliwo szare, ocynkowane N 1691 GG25 18 sprężyna kalibrująca stal chromowo-wanadowa 19 tuleja (część poz.20) teflon + stal 20 zespół dławnicy mieszkowej N25 do N100 stal nierdzewna S 316 (L) 21 uszczelka mieszka N15 i N20 stal nierdzewna typ S N25 do N100 grafit wzmocniony 22 nakrętka dociskowa stal ocynkowana S M07 N32 do N50 stal ocynkowana S M07 25 przeciwnakrętka N15 do N25 N65 do N100 stal ocynkowana S 3692 Gr opora sprężyny stal ocynkowana S 1449 Pt1 R14 27 łożysko oporowe igłowe stal 28 nakrętka ograniczająca stal ocynkowana S M07 29 opora łożyska N32 do N100 stal ocynkowana S 1449 Pt1 R14 30 sprężysty pierścień zabezpieczający N32 do N100 stal ocynkowana 31 płytka montażowa siłownika N25 do N50 stal ocynkowana S 1449 Pt1 R14 32 obudowa siłownika typ1 (N) do typ4 (N) stal N 1514 St W24 typ5 (N) stal S N S355 J2G3 33 śruby obudowy typ1 (N), typ2 (N) stal ocynkowana S 3692 Gr. 5.6 typ3 (N) do typ5 (N) stal ocynkowana S 3692 Gr nakrętki obudowy typ1 (N), typ2 (N) stal ocynkowana S 3692 Gr. 5 typ3 (N) do typ5 (N) stal ocynkowana S 3692 Gr. 8 membrana PM wzmocniony wkładką tekstylną 35 membrana typu 'N' guma nitrylowa wzmocniona wkładką tekstylną 36 śruba stal nierdzewna S podkładka uszczelniająca włókno 38 zacisk membrany stal nierdzewna STM 351 8M 39 tłok stal ocynkowana S 1449 Pt1 R14 40 wrzeciono stal ocynkowana S M07 41 nakrętki montażowe stal ocynkowana S 3692 Gr złączka zaciskowa przewodu impulsowego (do rurki Ø8) stal ocynkowana 43 wkładka gwintowana N15 i N20 stal nierdzewna T nakrętka samozaciskowa N25 do N100 stal nierdzewna S opora dociskowa (tylko dla N65 do N100) tylko RV4 stal nierdzewna STM L 46 uszczelka (tylko dla N65 do N100) tylko RV4 grafit laminowany RV7, RV4 Zawory redukcyjne membranowe, PN25 i PN40

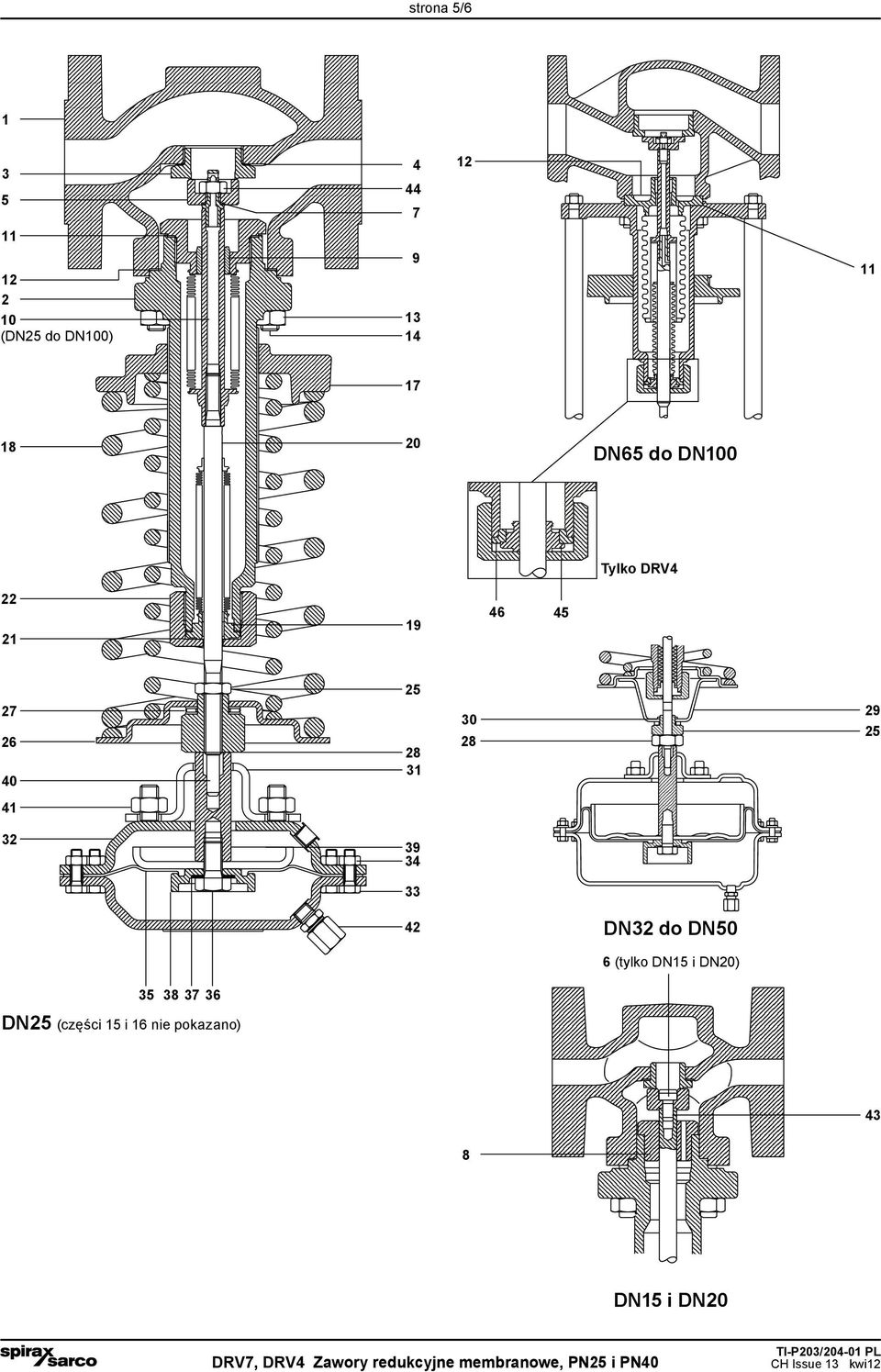

5 strona 5/ (N25 do N100) N65 do N100 Tylko RV N32 do N50 6 (tylko N15 i N20) N25 (części 15 i 16 nie pokazano) 43 8 N15 i N20 RV7, RV4 Zawory redukcyjne membranowe, PN25 i PN40

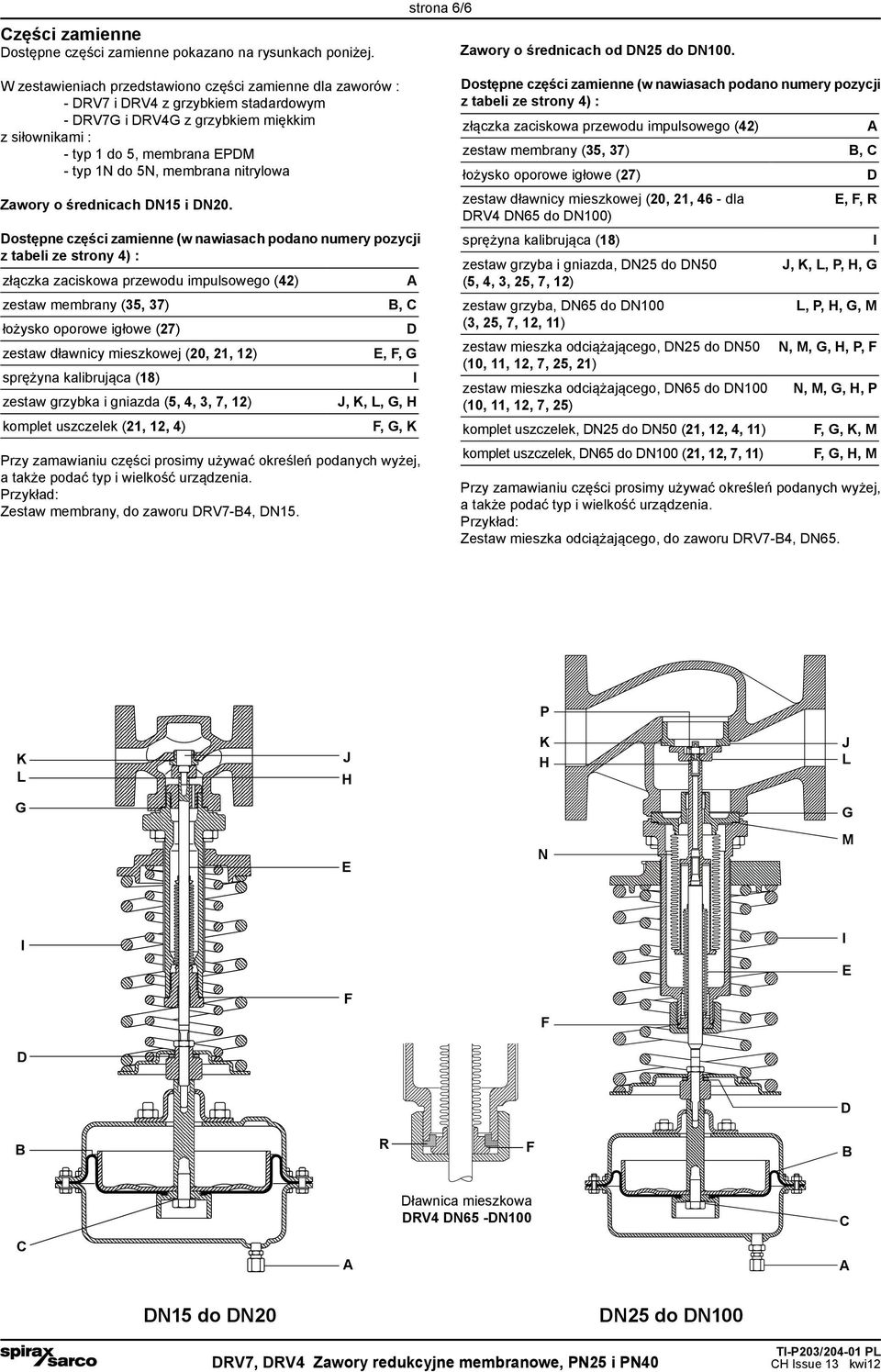

6 zęści zamienne ostępne części zamienne pokazano na rysunkach poniżej. strona 6/6 Zawory o średnicach od N25 do N100. W zestawieniach przedstawiono części zamienne dla zaworów : - RV7 i RV4 z grzybkiem stadardowym - RV7G i RV4G z grzybkiem miękkim z siłownikami : - typ 1 do 5, membrana PM - typ 1N do 5N, membrana nitrylowa Zawory o średnicach N15 i N20. ostępne części zamienne (w nawiasach podano numery pozycji z tabeli ze strony 4) : złączka zaciskowa przewodu impulsowego (42) zestaw membrany (35, 37), łożysko oporowe igłowe (27) zestaw dławnicy mieszkowej (20, 21, 12),, G sprężyna kalibrująca (18) zestaw grzybka i gniazda (5, 4, 3, 7, 12) J, K, L, G, komplet uszczelek (21, 12, 4), G, K Przy zamawianiu części prosimy używać określeń podanych wyżej, a także podać typ i wielkość urządzenia. Przykład: Zestaw membrany, do zaworu RV7-4, N15. ostępne części zamienne (w nawiasach podano numery pozycji z tabeli ze strony 4) : złączka zaciskowa przewodu impulsowego (42) zestaw membrany (35, 37), łożysko oporowe igłowe (27) zestaw dławnicy mieszkowej (20, 21, 46 - dla,, R RV4 N65 do N100) sprężyna kalibrująca (18) zestaw grzyba i gniazda, N25 do N50 J, K, L, P,, G (5, 4, 3, 25, 7, 12) zestaw grzyba, N65 do N100 L, P,, G, M (3, 25, 7, 12, 11) zestaw mieszka odciążającego, N25 do N50 N, M, G,, P, (10, 11, 12, 7, 25, 21) zestaw mieszka odciążającego, N65 do N100 N, M, G,, P (10, 11, 12, 7, 25) komplet uszczelek, N25 do N50 (21, 12, 4, 11), G, K, M komplet uszczelek, N65 do N100 (21, 12, 7, 11), G,, M Przy zamawianiu części prosimy używać określeń podanych wyżej, a także podać typ i wielkość urządzenia. Przykład: Zestaw mieszka odciążającego, do zaworu RV7-4, N65. P K L J K J L G G N M R ławnica mieszkowa RV4 N65 -N100 N15 do N20 N25 do N100 RV7, RV4 Zawory redukcyjne membranowe, PN25 i PN40
