CHŁODNIA ZWŁOK (skrzydło zachodnie budynku głównego)

Transkrypt

1 BIURO STUDIÓW I PROJEKTÓW SŁUŻBY ZDROWIA Spółka z o. o SZCZECIN UL. KAPITAŃSKA 3A Tel. (091) Fax. (091) mail: bsipsz.szczecin@interia.pl PRZEBUDOWA FRAGMENTU KONDYGNACJI PIWNICY W SKRZYDLE ZACHODNIM BUDYNKU GŁÓWNEGO SZPITALA Nazwa przedsięwzięcia - zadania inwestycyjnego Inwestor / Użytkownik Specjalistyczny Szpital im. Prof. Alfreda Sokołowskiego Szczecin Zdunowo, ul. Sokołowskiego 11 Obiekt CHŁODNIA ZWŁOK (skrzydło zachodnie budynku głównego) Adres Szczecin Zdunowo, ul. Sokołowskiego 11 Nazwa opracowania branżowego PROJEKT BUDOWLANY INSTALACJE SANITARNE Z E S P Ó Ł P R O J E K T O W Y DATA I PODPIS Projektował: mgr inż. BOGDAN TOŁKACZ 579/Sz/ INSTALACJE SANITARNE Opracował: mgr inż. PIOTR NOWICKI Opracował: LECH KLEJBER Sprawdził: mgr inż. STANISŁAW KLEPACKI 80/Sz/ Dokumentacja zawiera : opisów stron - 11 rysunków stron - 3 Numer projektu: Data Numer tomu : 08/Sz/2009 Szczecin, czerwiec 2009 Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione

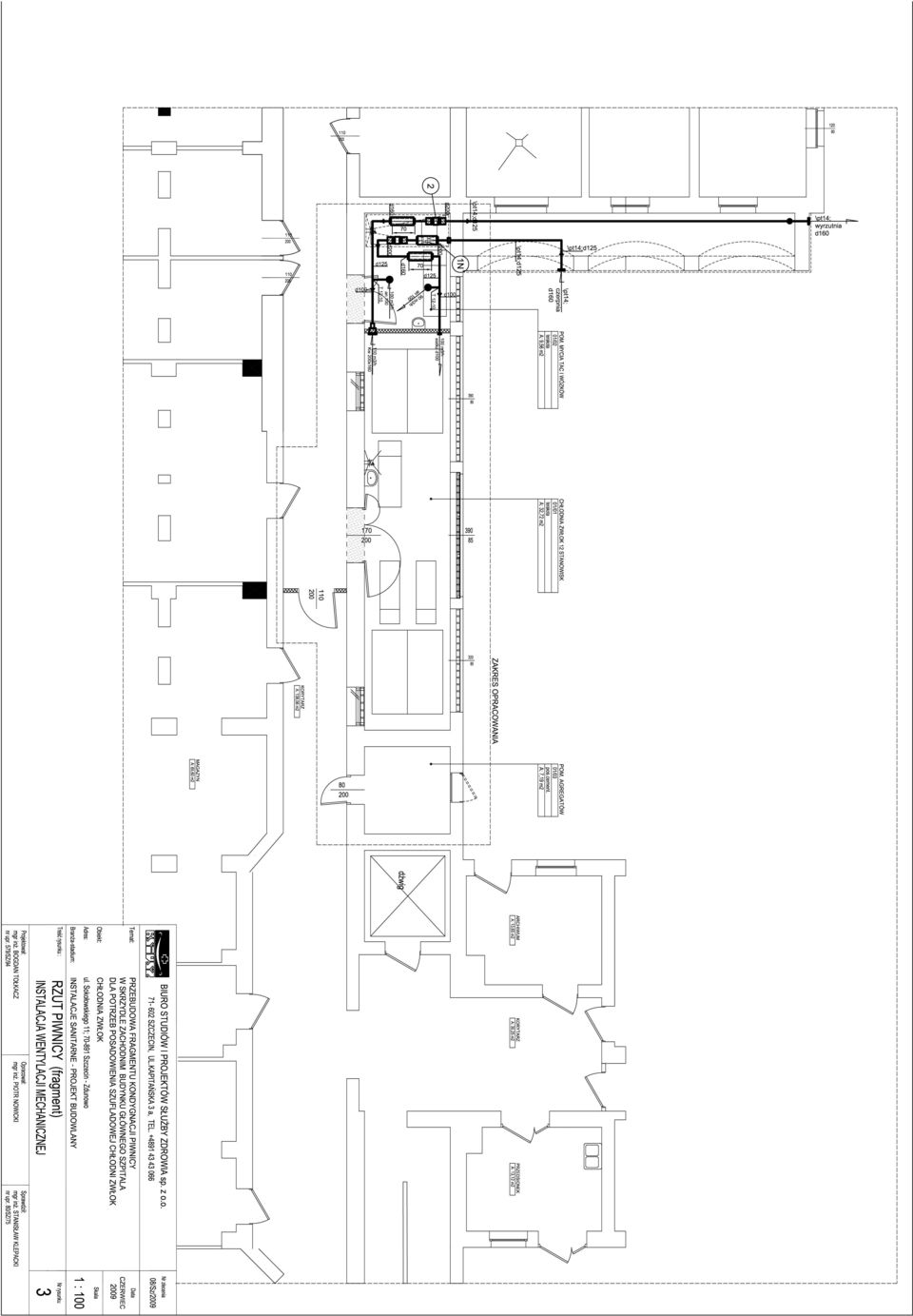

2 PRZEBUDOWA FRAGMENTU KONDYGNACJI PIWNICY W SKRZYDLE ZACHODNIM BUDYNKU GŁÓWNEGO SZPITALA w Specjalistycznym Szpitalu im. Alfreda Sokołowskiego, Szczecin Zdunowo, ul. Sokołowskiego 11 INSTALACJE SANITARNE PROJEKT BUDOWLANY ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. Podstawa opracowania 2. Zakres opracowania 3. Instalacja centralnego ogrzewania 4. Instalacja wody zimnej i ciepłej wody 5. Instalacja kanalizacji sanitarnej 6. Instalacja wentylacji mechanicznej III. RYSUNKI : 1 Rzut piwnic (fragment) instalacja c.o. i c.t. 1 : Rzut piwnic (fragment) instalacja wod.-kan. i c.w.u. 1 : Rzut piwnic (fragment) instalacja wentylacji mechanicznej 1 : 100 Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione 2

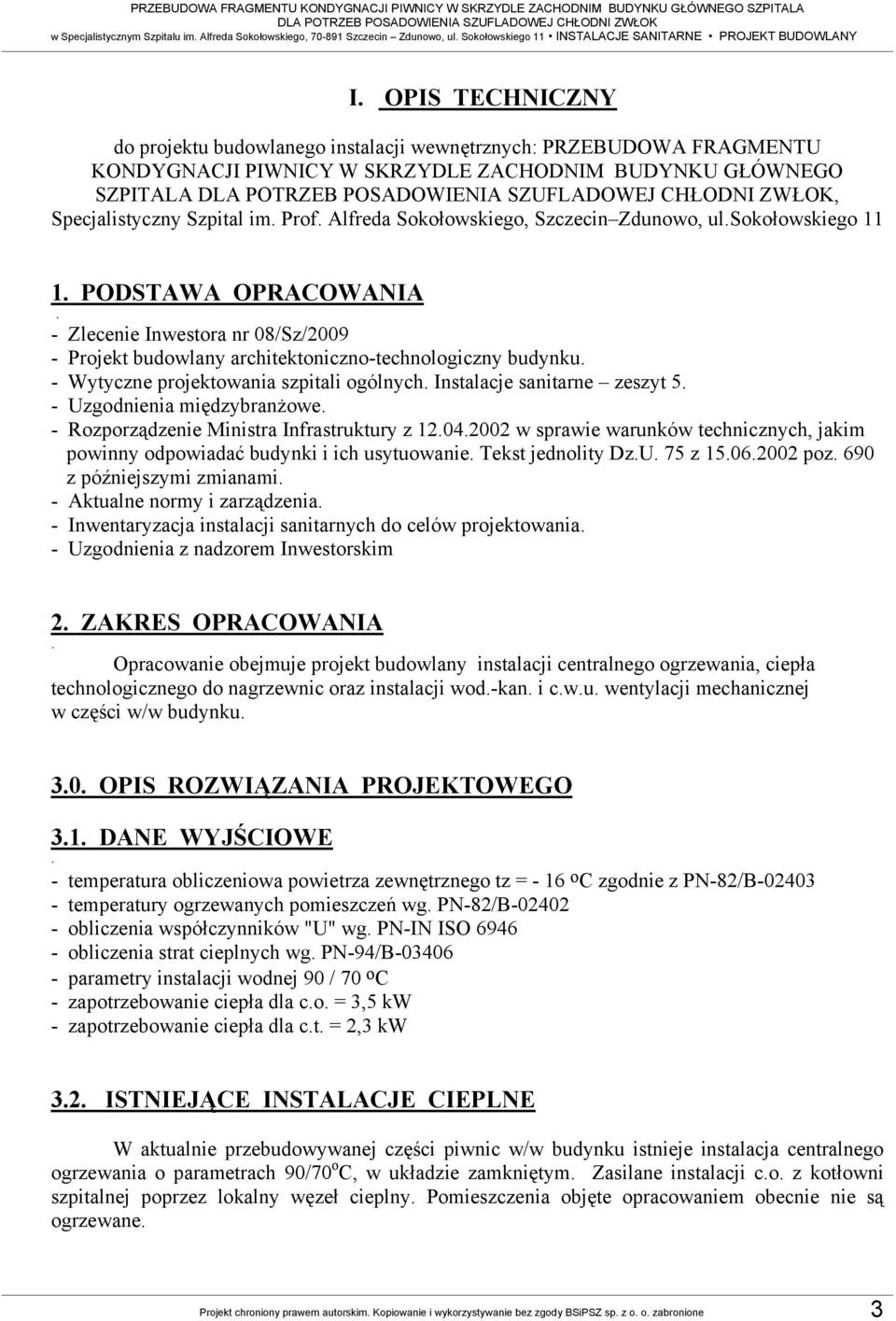

3 PRZEBUDOWA FRAGMENTU KONDYGNACJI PIWNICY W SKRZYDLE ZACHODNIM BUDYNKU GŁÓWNEGO SZPITALA w Specjalistycznym Szpitalu im. Alfreda Sokołowskiego, Szczecin Zdunowo, ul. Sokołowskiego 11 INSTALACJE SANITARNE PROJEKT BUDOWLANY I. OPIS TECHNICZNY do projektu budowlanego instalacji wewnętrznych: PRZEBUDOWA FRAGMENTU KONDYGNACJI PIWNICY W SKRZYDLE ZACHODNIM BUDYNKU GŁÓWNEGO SZPITALA, Specjalistyczny Szpital im. Prof. Alfreda Sokołowskiego, Szczecin Zdunowo, ul.sokołowskiego PODSTAWA OPRACOWANIA. - Zlecenie Inwestora nr 08/Sz/ Projekt budowlany architektoniczno-technologiczny budynku. - Wytyczne projektowania szpitali ogólnych. Instalacje sanitarne zeszyt 5. - Uzgodnienia międzybranżowe. - Rozporządzenie Ministra Infrastruktury z w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Tekst jednolity Dz.U. 75 z poz. 690 z późniejszymi zmianami. - Aktualne normy i zarządzenia. - Inwentaryzacja instalacji sanitarnych do celów projektowania. - Uzgodnienia z nadzorem Inwestorskim 2. ZAKRES OPRACOWANIA. Opracowanie obejmuje projekt budowlany instalacji centralnego ogrzewania, ciepła technologicznego do nagrzewnic oraz instalacji wod.-kan. i c.w.u. wentylacji mechanicznej w części w/w budynku OPIS ROZWIĄZANIA PROJEKTOWEGO 3.1. DANE WYJŚCIOWE. - temperatura obliczeniowa powietrza zewnętrznego tz = - 16 o C zgodnie z PN-82/B temperatury ogrzewanych pomieszczeń wg. PN-82/B obliczenia współczynników "U" wg. PN-IN ISO obliczenia strat cieplnych wg. PN-94/B parametry instalacji wodnej 90 / 70 o C - zapotrzebowanie ciepła dla c.o. = 3,5 kw - zapotrzebowanie ciepła dla c.t. = 2,3 kw 3.2. ISTNIEJĄCE INSTALACJE CIEPLNE W aktualnie przebudowywanej części piwnic w/w budynku istnieje instalacja centralnego ogrzewania o parametrach 90/70 o C, w układzie zamkniętym. Zasilane instalacji c.o. z kotłowni szpitalnej poprzez lokalny węzeł cieplny. Pomieszczenia objęte opracowaniem obecnie nie są ogrzewane. Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione 3

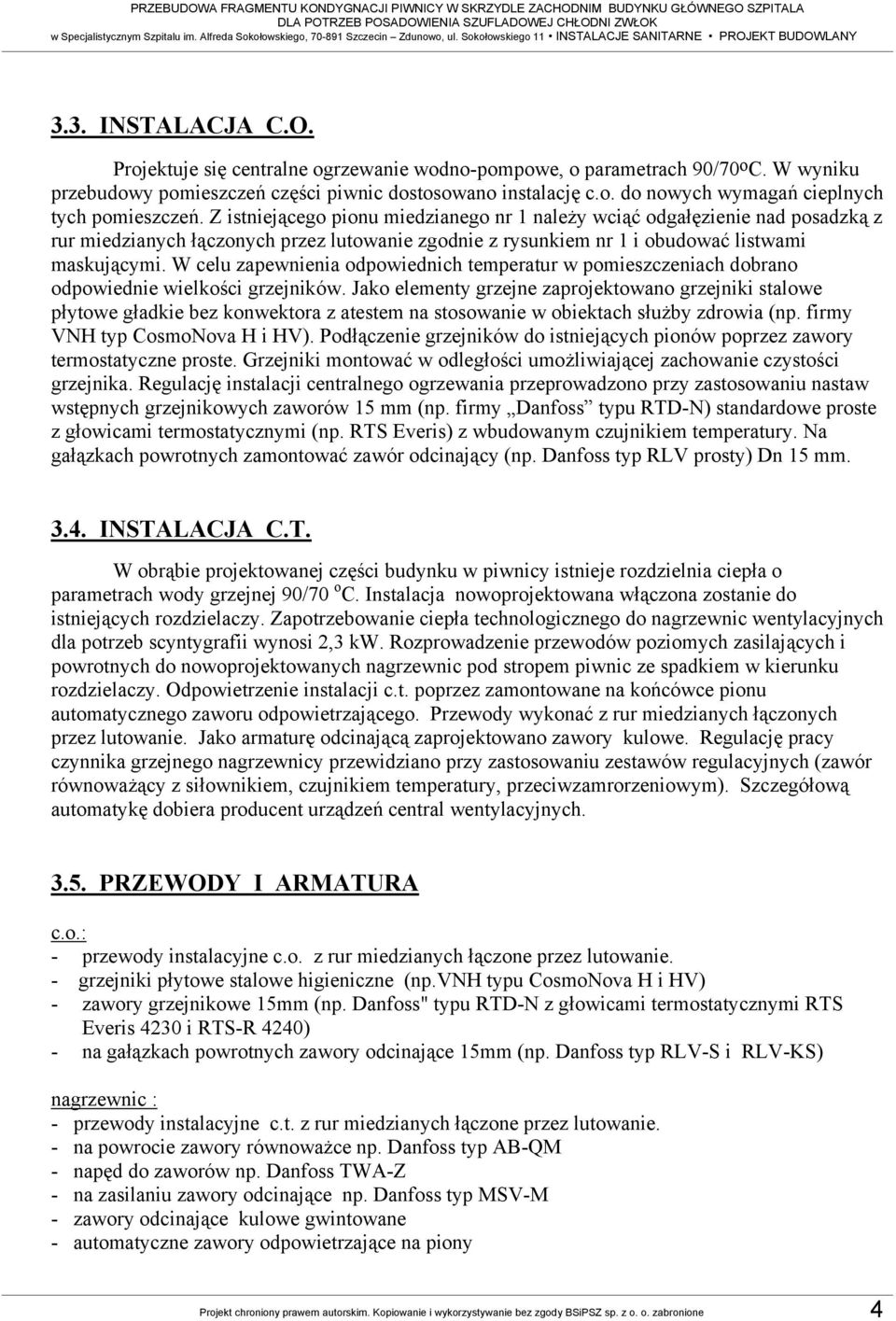

4 PRZEBUDOWA FRAGMENTU KONDYGNACJI PIWNICY W SKRZYDLE ZACHODNIM BUDYNKU GŁÓWNEGO SZPITALA w Specjalistycznym Szpitalu im. Alfreda Sokołowskiego, Szczecin Zdunowo, ul. Sokołowskiego 11 INSTALACJE SANITARNE PROJEKT BUDOWLANY 3.3. INSTALACJA C.O. Projektuje się centralne ogrzewanie wodno-pompowe, o parametrach 90/70 o C. W wyniku przebudowy pomieszczeń części piwnic dostosowano instalację c.o. do nowych wymagań cieplnych tych pomieszczeń. Z istniejącego pionu miedzianego nr 1 należy wciąć odgałęzienie nad posadzką z rur miedzianych łączonych przez lutowanie zgodnie z rysunkiem nr 1 i obudować listwami maskującymi. W celu zapewnienia odpowiednich temperatur w pomieszczeniach dobrano odpowiednie wielkości grzejników. Jako elementy grzejne zaprojektowano grzejniki stalowe płytowe gładkie bez konwektora z atestem na stosowanie w obiektach służby zdrowia (np. firmy VNH typ CosmoNova H i HV). Podłączenie grzejników do istniejących pionów poprzez zawory termostatyczne proste. Grzejniki montować w odległości umożliwiającej zachowanie czystości grzejnika. Regulację instalacji centralnego ogrzewania przeprowadzono przy zastosowaniu nastaw wstępnych grzejnikowych zaworów 15 mm (np. firmy Danfoss typu RTD-N) standardowe proste z głowicami termostatycznymi (np. RTS Everis) z wbudowanym czujnikiem temperatury. Na gałązkach powrotnych zamontować zawór odcinający (np. Danfoss typ RLV prosty) Dn 15 mm INSTALACJA C.T. W obrąbie projektowanej części budynku w piwnicy istnieje rozdzielnia ciepła o parametrach wody grzejnej 90/70 o C. Instalacja nowoprojektowana włączona zostanie do istniejących rozdzielaczy. Zapotrzebowanie ciepła technologicznego do nagrzewnic wentylacyjnych dla potrzeb scyntygrafii wynosi 2,3 kw. Rozprowadzenie przewodów poziomych zasilających i powrotnych do nowoprojektowanych nagrzewnic pod stropem piwnic ze spadkiem w kierunku rozdzielaczy. Odpowietrzenie instalacji c.t. poprzez zamontowane na końcówce pionu automatycznego zaworu odpowietrzającego. Przewody wykonać z rur miedzianych łączonych przez lutowanie. Jako armaturę odcinającą zaprojektowano zawory kulowe. Regulację pracy czynnika grzejnego nagrzewnicy przewidziano przy zastosowaniu zestawów regulacyjnych (zawór równoważący z siłownikiem, czujnikiem temperatury, przeciwzamrorzeniowym). Szczegółową automatykę dobiera producent urządzeń central wentylacyjnych PRZEWODY I ARMATURA c.o.: - przewody instalacyjne c.o. z rur miedzianych łączone przez lutowanie. - grzejniki płytowe stalowe higieniczne (np.vnh typu CosmoNova H i HV) - zawory grzejnikowe 15mm (np. Danfoss" typu RTD-N z głowicami termostatycznymi RTS Everis 4230 i RTS-R 4240) - na gałązkach powrotnych zawory odcinające 15mm (np. Danfoss typ RLV-S i RLV-KS) nagrzewnic : - przewody instalacyjne c.t. z rur miedzianych łączone przez lutowanie. - na powrocie zawory równoważce np. Danfoss typ AB-QM - napęd do zaworów np. Danfoss TWA-Z - na zasilaniu zawory odcinające np. Danfoss typ MSV-M - zawory odcinające kulowe gwintowane - automatyczne zawory odpowietrzające na piony Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione 4

5 PRZEBUDOWA FRAGMENTU KONDYGNACJI PIWNICY W SKRZYDLE ZACHODNIM BUDYNKU GŁÓWNEGO SZPITALA w Specjalistycznym Szpitalu im. Alfreda Sokołowskiego, Szczecin Zdunowo, ul. Sokołowskiego 11 INSTALACJE SANITARNE PROJEKT BUDOWLANY 3.6. IZOLACJA ANTYKOROZYJNA Powierzchnię przewodów z rur miedzianych pomalować farbami miedzianopodobną odporną na temperaturę do 90 o C IZOLACJA TERMICZNA Piony instalacji c.o. i cała instalację c.t. zaizolować termicznie kształtkami z polietylenu o grubości odbiorowej 13 mm PRÓBY CIŚNIENIA I ODBIÓR INSTALACJI Próby i odbiór instalacji wykonać zgodnie z WTWiOIO zeszyt 6 z maja 2003 r. Po zmontowaniu całej instalacji a przed jej regulacją, zaizolowaniem i pomalowaniem należy całą instalacje poddać próbie szczelności, na zimno przy ciśnieniu 6 atn i na gorąco przy parametrach roboczych UWAGI KOŃCOWE Prace wykonać zgodnie z wymaganiami technicznymi COBRTI INSTAL zeszyt 6 "Warunkami Technicznymi Wykonania i Odbioru Instalacji Ogrzewczych z maja 2003 roku oraz zgodnie z obowiązującymi aktualnie przepisami BHP. 4. INSTALACJA WODY ZIMNEJ I CIEPŁEJ Źródłem wody zimnej i ciepłej wody użytkowej dla potrzeb przebudowywanych pomieszczeń będzie istniejąca instalacja wodociągowa w budynku. Projektowana instalacja zasilana będzie z istniejących głównych przewodów rozprowadzających wody zimnej i ciepłej przebiegających pod stropem korytarza piwnic. Istniejące przewody pod stropem pomieszczeń należy obudować. Sposób prowadzenia instalacji oraz miejsca włączenia przedstawiono na rys. 2. Rozprowadzenie rurociągów wody zimnej po pomieszczeniach po ścianach w bruzdach nad posadzką oraz pod stropem pomieszczeń. W miejscu przejścia przewodów przez przegrody budowlane należy założyć tuleje. Przewody wody zimnej i ciepłej wody projektuje się z rur miedzianych o połączeniach lutowanych. Zastosowane rurociągi miedziane muszą mieć atest na wodę pitną. Podejścia do punktów czerpalnych należy wykonać w płytkich bruzdach pionowych i poziomych pod tynkiem. Na odgałęzieniach od poziomych przewodów rozprowadzających oraz na podejściach do poszczególnych punktów poboru wody należy zainstalować zawory odcinające lub zawory kulowe. Instalację c.w. należy przed zatynkowaniem owinąć tekturą falistą lub innym materiałem oddzielającym rury od tynku np. rurki z karbowanego plastyku. Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione 5

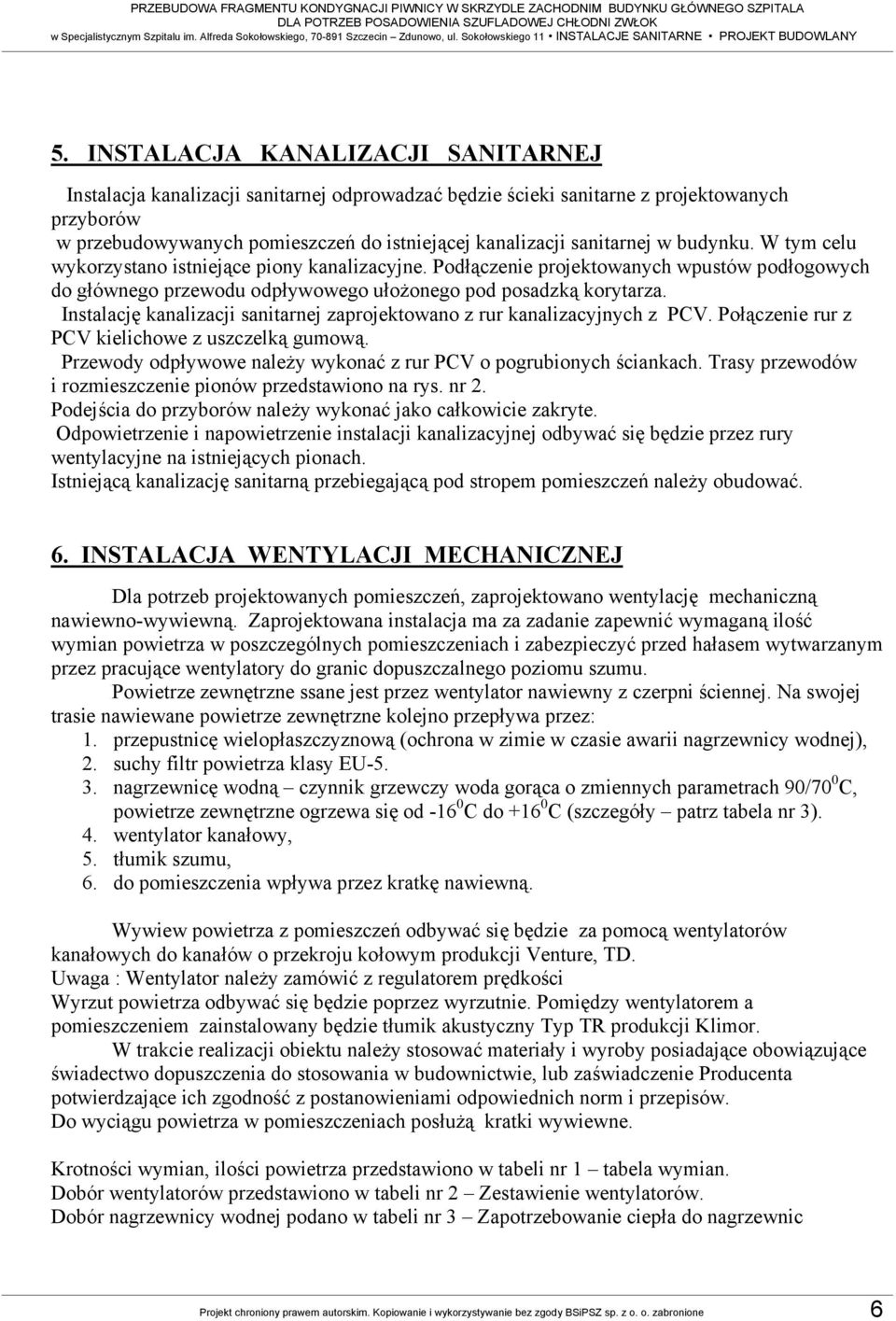

6 PRZEBUDOWA FRAGMENTU KONDYGNACJI PIWNICY W SKRZYDLE ZACHODNIM BUDYNKU GŁÓWNEGO SZPITALA w Specjalistycznym Szpitalu im. Alfreda Sokołowskiego, Szczecin Zdunowo, ul. Sokołowskiego 11 INSTALACJE SANITARNE PROJEKT BUDOWLANY 5. INSTALACJA KANALIZACJI SANITARNEJ Instalacja kanalizacji sanitarnej odprowadzać będzie ścieki sanitarne z projektowanych przyborów w przebudowywanych pomieszczeń do istniejącej kanalizacji sanitarnej w budynku. W tym celu wykorzystano istniejące piony kanalizacyjne. Podłączenie projektowanych wpustów podłogowych do głównego przewodu odpływowego ułożonego pod posadzką korytarza. Instalację kanalizacji sanitarnej zaprojektowano z rur kanalizacyjnych z PCV. Połączenie rur z PCV kielichowe z uszczelką gumową. Przewody odpływowe należy wykonać z rur PCV o pogrubionych ściankach. Trasy przewodów i rozmieszczenie pionów przedstawiono na rys. nr 2. Podejścia do przyborów należy wykonać jako całkowicie zakryte. Odpowietrzenie i napowietrzenie instalacji kanalizacyjnej odbywać się będzie przez rury wentylacyjne na istniejących pionach. Istniejącą kanalizację sanitarną przebiegającą pod stropem pomieszczeń należy obudować. 6. INSTALACJA WENTYLACJI MECHANICZNEJ Dla potrzeb projektowanych pomieszczeń, zaprojektowano wentylację mechaniczną nawiewno-wywiewną. Zaprojektowana instalacja ma za zadanie zapewnić wymaganą ilość wymian powietrza w poszczególnych pomieszczeniach i zabezpieczyć przed hałasem wytwarzanym przez pracujące wentylatory do granic dopuszczalnego poziomu szumu. Powietrze zewnętrzne ssane jest przez wentylator nawiewny z czerpni ściennej. Na swojej trasie nawiewane powietrze zewnętrzne kolejno przepływa przez: 1. przepustnicę wielopłaszczyznową (ochrona w zimie w czasie awarii nagrzewnicy wodnej), 2. suchy filtr powietrza klasy EU nagrzewnicę wodną czynnik grzewczy woda gorąca o zmiennych parametrach 90/70 0 C, powietrze zewnętrzne ogrzewa się od C do C (szczegóły patrz tabela nr 3). 4. wentylator kanałowy, 5. tłumik szumu, 6. do pomieszczenia wpływa przez kratkę nawiewną. Wywiew powietrza z pomieszczeń odbywać się będzie za pomocą wentylatorów kanałowych do kanałów o przekroju kołowym produkcji Venture, TD. Uwaga : Wentylator należy zamówić z regulatorem prędkości Wyrzut powietrza odbywać się będzie poprzez wyrzutnie. Pomiędzy wentylatorem a pomieszczeniem zainstalowany będzie tłumik akustyczny Typ TR produkcji Klimor. W trakcie realizacji obiektu należy stosować materiały i wyroby posiadające obowiązujące świadectwo dopuszczenia do stosowania w budownictwie, lub zaświadczenie Producenta potwierdzające ich zgodność z postanowieniami odpowiednich norm i przepisów. Do wyciągu powietrza w pomieszczeniach posłużą kratki wywiewne. Krotności wymian, ilości powietrza przedstawiono w tabeli nr 1 tabela wymian. Dobór wentylatorów przedstawiono w tabeli nr 2 Zestawienie wentylatorów. Dobór nagrzewnicy wodnej podano w tabeli nr 3 Zapotrzebowanie ciepła do nagrzewnic Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione 6

7 PRZEBUDOWA FRAGMENTU KONDYGNACJI PIWNICY W SKRZYDLE ZACHODNIM BUDYNKU GŁÓWNEGO SZPITALA w Specjalistycznym Szpitalu im. Alfreda Sokołowskiego, Szczecin Zdunowo, ul. Sokołowskiego 11 INSTALACJE SANITARNE PROJEKT BUDOWLANY 6.1. PRZEWODY WENTYLACYJNE I ICH UZBROJENIE. Przewody należy wykonać jako: - kanały prostokątne to kanały typu A/I z blachy stalowej ocynkowanej, - kanały okrągłe to rury systemu spiro. Wszystkie wloty i wyloty powietrza uzbrojono w kratki (anemostaty). W skład każdej kratki, anemostatu wchodzi: kratka i przepustnica. Przepustnica służy do regulacji ilości przepływającego powietrza. Otwory wentylacyjne zakończone będą będą anemostatami i kratkami wyciągowymi. Przed anemostatami należy zainstalować przepustnice TYP IRIS produkcji Venture Industries. Przepustnice służyć będą do regulacji ilości przepływającego powietrza. Po regulacji sieci przepustnice zabezpieczyć skutecznie przed rozregulowaniem sieci. Ustawieniem kąta rozchylenia łopatek kratki nawiewnej regulujemy kształt wypływającego strumienia (zasięg). Uchwyty kanałów montować do ścian i stropów poprzez kołki metalowe. Rury spiro mają być wykonane z taśmy stalowej galwanizowanej o szerokości minimum 100mm. Zaleca się stosowanie rur spiro systemu gumowego. Połączenia rur spiro wykonać zgodnie z instrukcjami producentów. Do montażu rur systemu spiro stosować standardowe uchwyty dostępne w handlu - montowane do ścian i stropów poprzez kołki metalowe. Do podłączenia anemostatów z siecią rur spiro stosować przewody wykonane z alufleksu o długości maksymalnej do 15 cm. Regulację sieci przeprowadzona będzie wg obowiązujących wytycznych. Wszystkie wentylatory należy bezwzględnie dokładnie wypoziomować. Brak wypoziomowania, znacznie skraca żywotność urządzeń (łożyska). Na kanałach zamontować w wybranych przez Inwestorach miejscach zamontować czyszczaki. Mocowanie kanałów do ścian i stropów wykonać wg zasad podanych w KNR nie dalej, niż co 2,0 m. Do kotwień używać kołków metalowych TŁUMIENIE HAŁASU. Projektuje się że, poziomy hałasu występujące w pomieszczeniach będą poniżej wartości podanych w PN - 89 / B Kanały podłączone są do wentylatora poprzez połączenia elastyczne. Dźwięki powietrzne powstałe przez pracujący wentylator tłumione będą w tłumiku szumu zamontowanym na kanale. W projekcie zastosowano tłumik akustyczny Typ TR produkcji Klimor Izolacja. Zaizolować: - kanały nawiewu na trasie od czerpni do nagrzewnicy. - Wszystkie kanały idące przez nie ogrzewane pomieszczenia. Zaizolować izolacją termiczną o grubości minimum 50 mm. Zastosować płyty z wełny mineralnej pokryte folią aluminiową zabezpieczającą powierzchnię przed chłonięciem lub wykraplaniem się wody. Zewnętrzną warstwę izolacji osłonić płaszczem wykonanym z folii aluminiowej. Wszystkie styki i szwy na izolacji pokryć folią aluminiową samoprzylepną odporną na podwyższone temperatury. Izolację wykonać ściśle wg wytycznych Producenta izolacji. Dopuszcza się zmianę materiału izolacyjnego pod warunkiem zachowania jego właściwości termicznych, paroszczelności jak dla materiałów, które przedstawiono powyżej Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione 7

8 PRZEBUDOWA FRAGMENTU KONDYGNACJI PIWNICY W SKRZYDLE ZACHODNIM BUDYNKU GŁÓWNEGO SZPITALA w Specjalistycznym Szpitalu im. Alfreda Sokołowskiego, Szczecin Zdunowo, ul. Sokołowskiego 11 INSTALACJE SANITARNE PROJEKT BUDOWLANY 7. Wytyczne 7.1. Wytyczne branżowe dla wykonawców. Architektura. Wykonać otwory w ścianach i stropie. Wykonać obudowy kanałów we wszystkich pomieszczeniach. Materiał: płyty kartonowo - gipsowy. Wg projektu Architektury wykonać czerpnię ścienną i wyrzutnię ścienną. Elektryczna. Wykonać zasilanie urządzeń energią elektryczną: U=230V, 50Hz. Niezbędną (orientacyjną) moc dla silników elektrycznych podano w Tab. nr 2. Dokładne dane poda producent urządzeń wentylacyjnych. Wykonać instalację sterowania pracą wentylatorów. Rozmieszczenie wyłączników Start Stop wg projektu elektrycznego. Dla silników zaleca się zastosowanie elektronicznych regulatorów obrotów Uwagi końcowe. 1. Całość instalacji wykonać i odebrać zgodnie z: Wymaganiami technicznymi CORBIT INSTAL zeszyt nr 5 Warunki Techniczne wykonania i odbioru instalacji wentylacyjnych. 2. Od stropu i ścian przewody prowadzić w odległości do 10 cm. 3. Przewody wchodzące w stropy i ściany wykonać tak, aby kołnierz nie był w stropie/ ścianie. 4. Podziału na odcinki dokonać tak, aby pod belkami nie było kołnierza. Od belki (podciągu) przewody prowadzić w odległości do 2 cm. Między belką a kanałem umieścić przekładkę wykonaną płyty GK. 5. Kanały przechodzące przez otwory w ścianach odizolować przekładkami (materiał: płyta GKF). 6. W przejściach komunikacyjnych kanały prowadzić maksymalnie blisko stropu, wysokość przejścia pod gotowym kanałem w obudowie min mm. 7. Po uzgodnieniu z Projektantem dopuszcza się zmiany Producenta urządzeń. 8. Wszystkie wyroby i elementy zastosowane do wykonania instalacji muszą mieć świadectwa dopuszczenia lub certyfikaty wydane przez odnośne Władze. 9. Kanały przechodzące przez przegrodę budowlaną mają określone w projekcie budowlanym otwory, jakie należy wykonać. Odcinki przechodzące przez przegrodę muszą mieć jeden kołnierz luźny, przeznaczony do montażu na budowie. Pomiędzy kanał a przegrodę założyć przekładkę wykonaną z materiału niepalnego. Wszystkie kanały, które biegną poniżej 2100 mm oznakować malując na żółtym tle czarne ukośne pasy. opracował: mgr inż. Bogdan Tołkacz Projekt chroniony prawem autorskim. Kopiowanie i wykorzystywanie bez zgody BSiPSZ sp. z o. o. zabronione 8

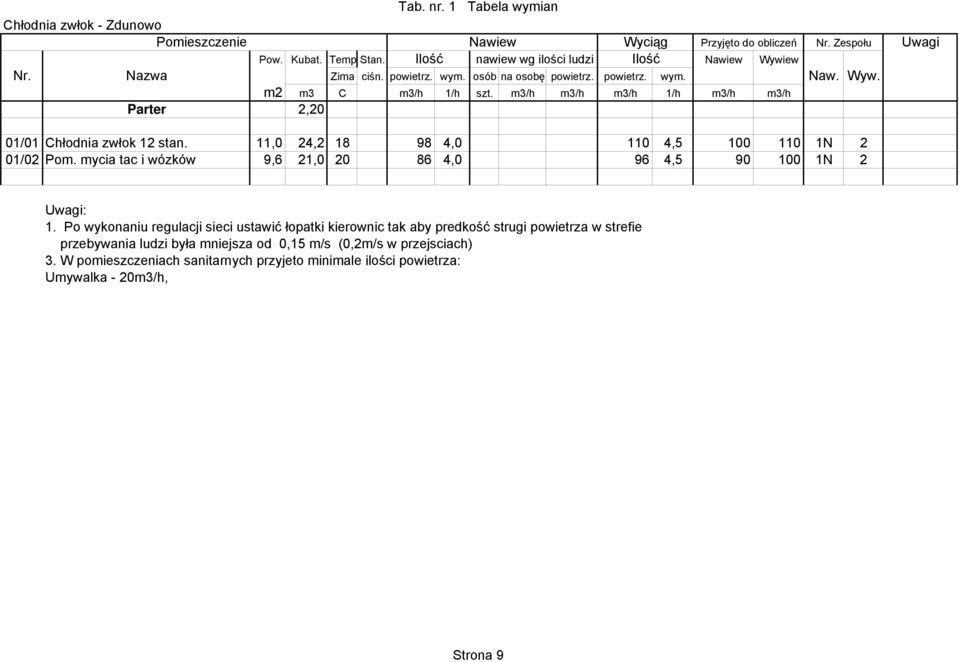

9 Chłodnia zwłok - Zdunowo Pomieszczenie Tab. nr. 1 Tabela wymian Nawiew Wyciąg Przyjęto do obliczeń Pow. Kubat. Temp Stan. nawiew wg ilości ludzi Nawiew Wywiew Nr. Zespołu Ilość Ilość Nr. Nazwa Zima ciśn. powietrz. wym. osób na osobę powietrz. powietrz. wym. Naw. Wyw. m2 m3 C m3/h 1/h szt. m3/h m3/h m3/h 1/h m3/h m3/h Parter 2,20 Uwagi 01/01 Chłodnia zwłok 12 stan. 11,0 24, , , N 2 01/02 Pom. mycia tac i wózków 9,6 21, ,0 96 4, N 2 Uwagi: 1. Po wykonaniu regulacji sieci ustawić łopatki kierownic tak aby predkość strugi powietrza w strefie przebywania ludzi była mniejsza od 0,15 m/s (0,2m/s w przejsciach) 3. W pomieszczeniach sanitarnych przyjeto minimale ilości powietrza: Umywalka - 20m3/h, Strona 9

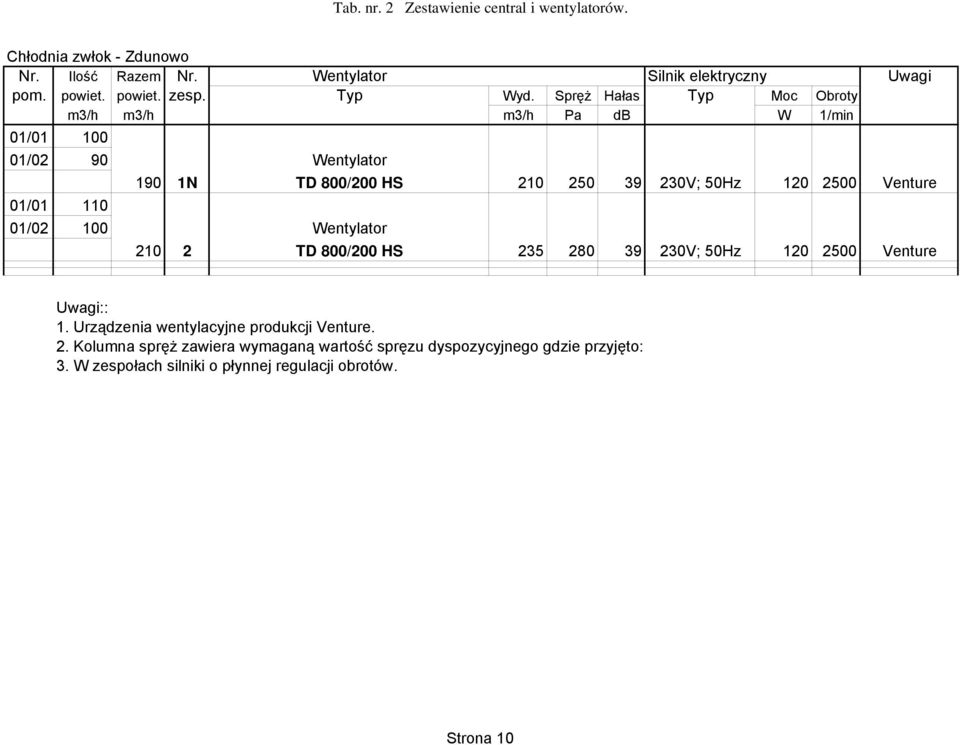

10 Tab. nr. 2 Zestawienie central i wentylatorów. Chłodnia zwłok - Zdunowo Nr. Ilość Razem Nr. Wentylator Silnik elektryczny Uwagi pom. powiet. powiet. zesp. Typ Wyd. Spręż Hałas Typ Moc Obroty m3/h m3/h m3/h Pa db W 1/min 01/ /02 90 Wentylator 190 1N TD 800/200 HS V; 50Hz Venture 01/ / Wentylator TD 800/200 HS V; 50Hz Venture Uwagi:: 1. Urządzenia wentylacyjne produkcji Venture. 2. Kolumna spręż zawiera wymaganą wartość spręzu dyspozycyjnego gdzie przyjęto: 3. W zespołach silniki o płynnej regulacji obrotów. Strona 10

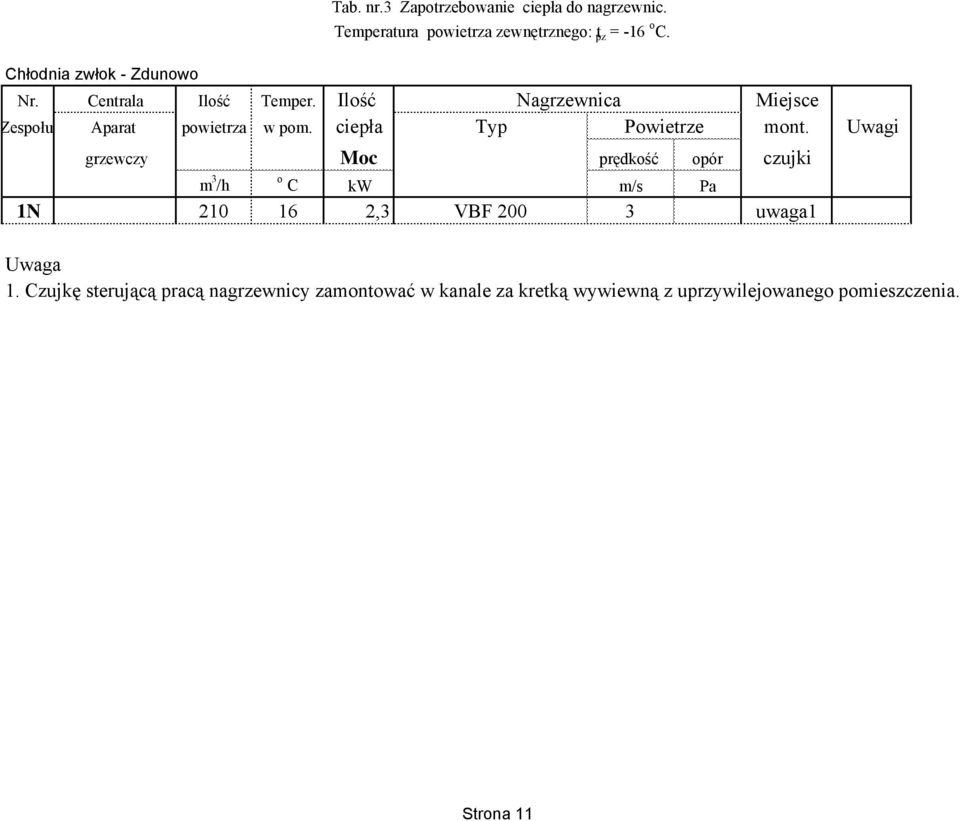

11 Tab. nr.3 Zapotrzebowanie ciepła do nagrzewnic. Temperatura powietrza zewnętrznego: pz t = -16 o C. Chłodnia zwłok - Zdunowo Nr. Centrala Ilość Temper. Ilość Nagrzewnica Miejsce Zespołu Aparat powietrza w pom. ciepła Typ Powietrze mont. Uwagi grzewczy Moc prędkość opór czujki m 3 /h o C kw m/s Pa 1N ,3 VBF uwaga1 Uwaga 1. Czujkę sterującą pracą nagrzewnicy zamontować w kanale za kretką wywiewną z uprzywilejowanego pomieszczenia. Strona 11

12

13

14
