1 Pneumatyczna Wiertarka Ręczna PWR II OBSŁUGI I NAPRAW KATALOG CZĘŚCI Wydanie 2012 KOPIA ORYGINAŁU ; ul. Tokarska 6 Tel ; Fax

2 SPIS TREŚCI LP. Nazwa Strona Wstęp Zastosowanie 3 2. Normy i dokumenty związane Dane techniczne Opis budowy Korpus wraz z pokrywą tylną wiertarki [rys.2] Silnik pneumatyczny [rys.2] Zespół głowicy [ rys.3] Uchwyt dolny sterowany [ rys.5] Uchwyt Smarownica przewodowa Instrukcja Bezpiecznego Stosowania Identyfikacja zagrożeń Obsługa wiertarki Czynności przygotowawcze Wiercenie Czynności po zakończeniu pracy Naprawy-przeglądy Demontaż i montaż przekładni wiertarki Demontaż i montaż silnika Demontaż zaworu dolotowego Materiały eksploatacyjne 9 7. Typowe usterki i sposób ich usuwania Wykaz części.. 11 Rys.1. Schemat połączenia wiertarki pneumatycznej PWR II 13 Rys.2. Wiertarka pneumatyczna PWRII 14 Rys.3. Zespół głowicy.. 15 Rys.4. Zespół napędowy 16 Rys.5. Uchwyt dolny sterowany kompletny /17

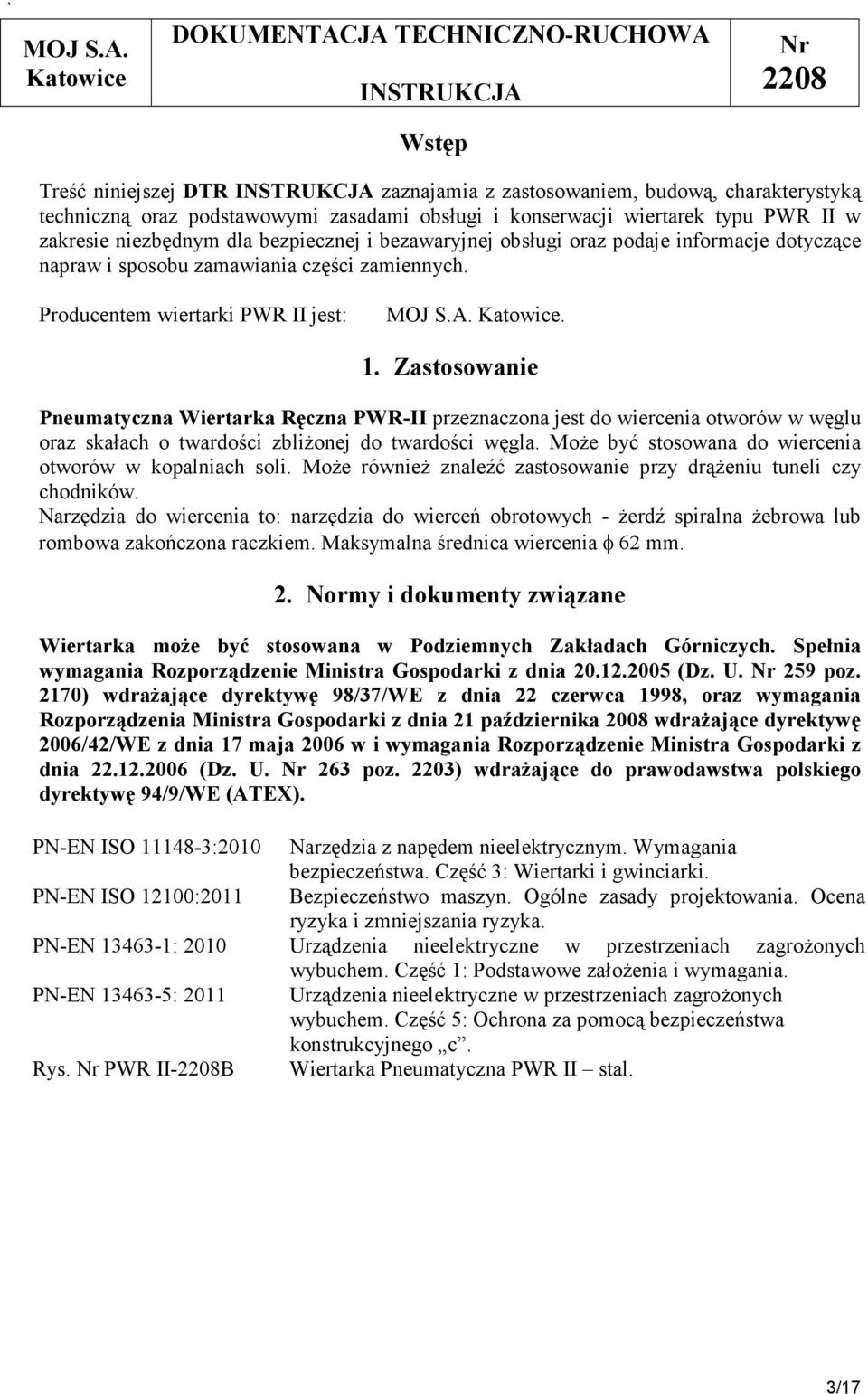

3 Wstęp Treść niniejszej DTR zaznajamia z zastosowaniem, budową, charakterystyką techniczną oraz podstawowymi zasadami obsługi i konserwacji wiertarek typu PWR II w zakresie niezbędnym dla bezpiecznej i bezawaryjnej obsługi oraz podaje informacje dotyczące napraw i sposobu zamawiania części zamiennych. Producentem wiertarki PWR II jest:. 1. Zastosowanie Pneumatyczna Wiertarka Ręczna PWR-II przeznaczona jest do wiercenia otworów w węglu oraz skałach o twardości zbliżonej do twardości węgla. Może być stosowana do wiercenia otworów w kopalniach soli. Może również znaleźć zastosowanie przy drążeniu tuneli czy chodników. Narzędzia do wiercenia to: narzędzia do wierceń obrotowych - żerdź spiralna żebrowa lub rombowa zakończona raczkiem. Maksymalna średnica wiercenia φ 62 mm. 2. Normy i dokumenty związane Wiertarka może być stosowana w Podziemnych Zakładach Górniczych. Spełnia wymagania Rozporządzenie Ministra Gospodarki z dnia (Dz. U. 259 poz. 2170) wdrażające dyrektywę 98/37/WE z dnia 22 czerwca 1998, oraz wymagania Rozporządzenia Ministra Gospodarki z dnia 21 października 2008 wdrażające dyrektywę 2006/42/WE z dnia 17 maja 2006 w i wymagania Rozporządzenie Ministra Gospodarki z dnia (Dz. U. 263 poz. 2203) wdrażające do prawodawstwa polskiego dyrektywę 94/9/WE (ATEX). PN-EN ISO :2010 Narzędzia z napędem nieelektrycznym. Wymagania bezpieczeństwa. Część 3: Wiertarki i gwinciarki. PN-EN ISO 12100:2011 Bezpieczeństwo maszyn. Ogólne zasady projektowania. Ocena ryzyka i zmniejszania ryzyka. PN-EN : 2010 Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem. Część 1: Podstawowe założenia i wymagania. PN-EN : 2011 Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem. Część 5: Ochrona za pomocą bezpieczeństwa konstrukcyjnego c. Rys. PWR II-B Wiertarka Pneumatyczna PWR II stal. 3/17

4 3. Dane techniczne Nazwa Oznaczenie Jednostka Wartość Masa wiertarki kg 19 Moment obrotowy Mo Nm 27 Moc N kw 1.6 Prędkość obrotowa n min Ciśnienie sprężonego powietrza p MPa 0,4 Maksymalne ciśnienie sprężonego powietrza p max MPa 0,6 Zapotrzebowanie sprężonego powietrza Q m 3 /min 2,7 Średnica węża (wewnętrzna) φ mm 16 Maksymalna średnica narzędzia φ mm 62 Parametry techniczne wiertarki mogą się różnić od podanych wyżej o ± 5%. 4. Opis budowy Podstawowe zespoły wiertarki wg rys.2: 1. Korpus wraz z pokrywą tylną korpusu [1,14]. 2. Silnik pneumatyczny [6,9,10,]. 3. Zespół głowicy [2]. 4. Uchwyt dolny sterowany [18]. 5. Uchwyt [20,22,23,24,25,26,27,28]. 6. Smarownica przewodowa (nie jest dostarczana razem z wiertarką, zakup indywidualny). Wiertarka wymaga smarowania mgłą olejową Korpus wraz z pokrywą tylną wiertarki [rys. 2.] Korpus wiertarki (1) wykonano jako odlew stalowy precyzyjny i wraz z pokrywą tylną (11) stanowi obudowę silnika pneumatycznego wiertarki Silnik pneumatyczny [rys. 2] Wiertarka napędzana jest łopatkowym silnikiem pneumatycznym. Cylinder (9) silnika osadzony jest w korpusie środkowym (6). W cylindrze umieszczony jest mimośrodowo wirnik (10) z siedmioma łopatkami. Łopatki w wirniku osadzone są z pewnym luzem, tak, że pod wpływem działania siły odśrodkowej wynikającej z ruchu obrotowego wirnika, łopatki wysuwają się przylegając szczelnie do wewnętrznej powierzchni cylindra. Sprężone powietrze poprzez otwory wlotowe dopływa do przestrzeni międzyłopatkowej i rozprężając się powoduje ruch obrotowy wirnika, po czym ulatuje na zewnątrz wiertarki poprzez kanały wylotowe. Przepływ sprężonego powietrza przez łopatki wirnika jest tak ukierunkowany, że wirnik może obracać się tylko w jednym kierunku. Silnik zamykają przednia pokrywa cylindra (4) oraz tylna pokrywa cylindra (14) w których łożyskowany jest wirnik. 4/17

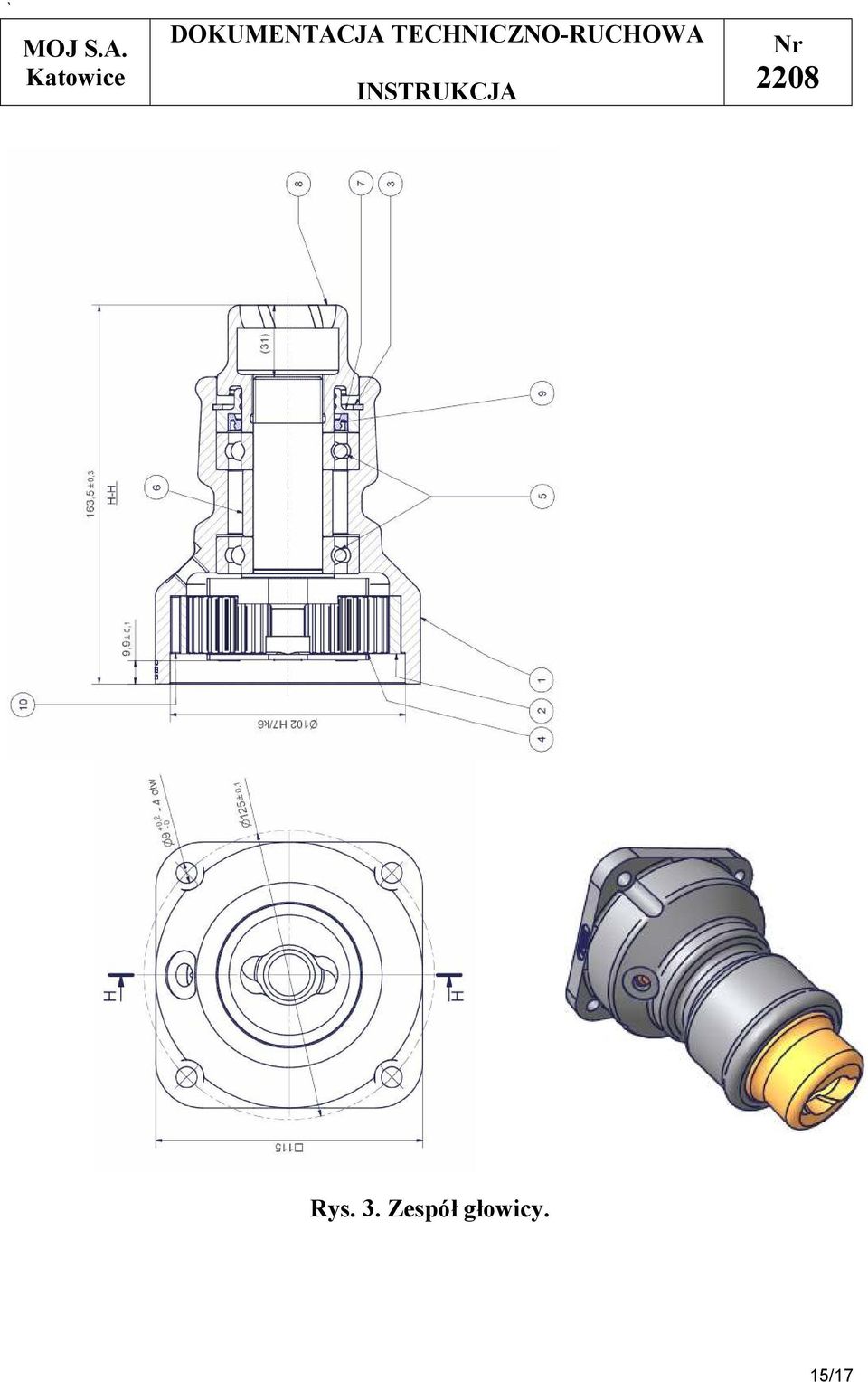

5 4.3. Zespół głowicy [rys. 3.] Ruch obrotowy wirnika przenoszony jest na zespół napędowy (4) za pośrednictwem wałka zębatego (13) i kół zębatych obiegowych (3) przekładni obiegowej. Końcówka jarzma (1) jest nagwintowana. W tym miejscu nakręcony jest na jarzmo chwyt wiertła (8). Chwyt wiertła przenosi ruch obrotowy na żerdź wiertniczą. Wywiercony otwór w jarzmie stanowi prowadzenie żerdzi wiertniczej Uchwyt dolny sterowany [rys. 5.] 4.5. Uchwyt Uchwyt dolny sterowany stanowi zarazem zawór dolotowy, który uruchamiany jest dźwignią (8) poprzez popychacz (2). Naciskając dźwignię, popychacz naciska na kulkę zaworu otwierając drogę dla sprężonego powietrza, które dostaje się do cylindra wiertarki uruchamiając wirnik. Po zwolnieniu dźwigni kulka zostaje dociśnięta do gniazda za pomocą sprężonego powietrza i sprężyny, a dopływ sprężonego powietrza do wiertarki zostaje odcięty. Uchwyt wiertarki stanowią następujące elementy: a) Uchwyt górny. b) Uchwyt dolny lewy. c) Uchwyt dolny sterowany. Elementy te połączone są Śrubą z łbem grzybkowym, na której osadzono poprzez Tulejkę Rękojeść gumową Smarownica przewodowa Wiertarka wymaga smarowania. Najodpowiedniejszą do tego celu jest smarownica przewodowa podłączona szeregowo na wężu zasilającym sprężone powietrze. (Rys.1 schemat połączenia wiertarki pneumatycznej PWR II) Oleje, jakie należy stosować do smarowania podano w materiałach eksploatacyjnych. Uwaga! Praca wiertarką bez odpowiedniego smarowania doprowadzi do uszkodzenia wiertarki Identyfikacja zagrożeń 5. Instrukcja bezpiecznego stosowania 1. Przed przystąpieniem do prac pracownik obsługi powinien zapoznać się z DTR a w szczególności z Instrukcją bezpiecznego stosowania. 2. Wymagane kwalifikacje pracownika: - ogólna znajomość wykonywania prac wiertniczych w danych warunkach. 3. Podłączenie przewodu zasilającego dokonywać tylko przy zakręconym zaworze sprężonego powietrza. Przewód zasilający musi być pewnie osadzony na końcówce stożkowej nakrętki tak, aby podczas pracy nie mógł się zsunąć i dynamicznie przemieszczać grozi wypadkiem. 5/17

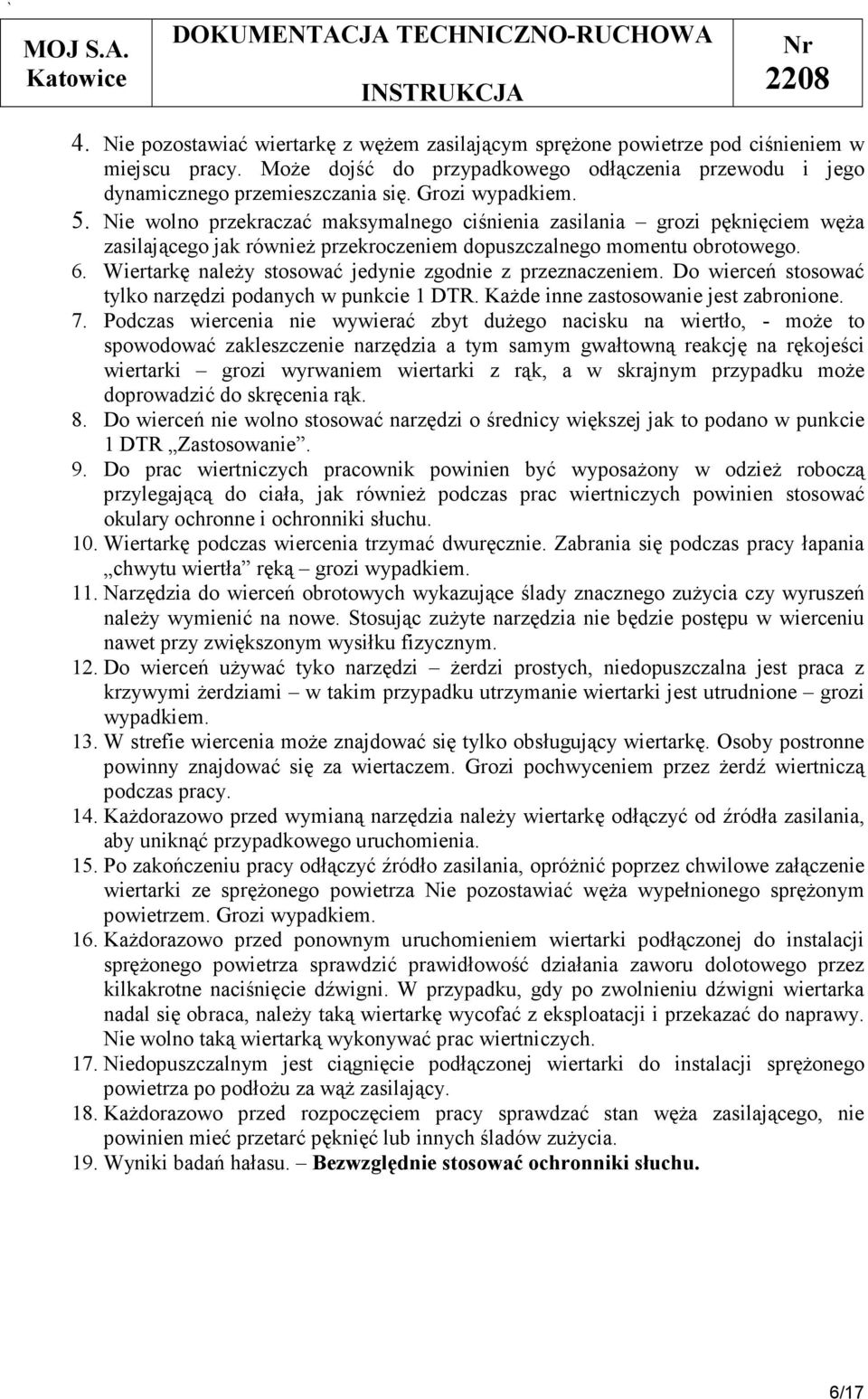

6 4. Nie pozostawiać wiertarkę z wężem zasilającym sprężone powietrze pod ciśnieniem w miejscu pracy. Może dojść do przypadkowego odłączenia przewodu i jego dynamicznego przemieszczania się. Grozi wypadkiem. 5. Nie wolno przekraczać maksymalnego ciśnienia zasilania grozi pęknięciem węża zasilającego jak również przekroczeniem dopuszczalnego momentu obrotowego. 6. Wiertarkę należy stosować jedynie zgodnie z przeznaczeniem. Do wierceń stosować tylko narzędzi podanych w punkcie 1 DTR. Każde inne zastosowanie jest zabronione. 7. Podczas wiercenia nie wywierać zbyt dużego nacisku na wiertło, - może to spowodować zakleszczenie narzędzia a tym samym gwałtowną reakcję na rękojeści wiertarki grozi wyrwaniem wiertarki z rąk, a w skrajnym przypadku może doprowadzić do skręcenia rąk. 8. Do wierceń nie wolno stosować narzędzi o średnicy większej jak to podano w punkcie 1 DTR Zastosowanie. 9. Do prac wiertniczych pracownik powinien być wyposażony w odzież roboczą przylegającą do ciała, jak również podczas prac wiertniczych powinien stosować okulary ochronne i ochronniki słuchu. 10. Wiertarkę podczas wiercenia trzymać dwuręcznie. Zabrania się podczas pracy łapania chwytu wiertła ręką grozi wypadkiem. 11. Narzędzia do wierceń obrotowych wykazujące ślady znacznego zużycia czy wyruszeń należy wymienić na nowe. Stosując zużyte narzędzia nie będzie postępu w wierceniu nawet przy zwiększonym wysiłku fizycznym. 12. Do wierceń używać tyko narzędzi żerdzi prostych, niedopuszczalna jest praca z krzywymi żerdziami w takim przypadku utrzymanie wiertarki jest utrudnione grozi wypadkiem. 13. W strefie wiercenia może znajdować się tylko obsługujący wiertarkę. Osoby postronne powinny znajdować się za wiertaczem. Grozi pochwyceniem przez żerdź wiertniczą podczas pracy. 14. Każdorazowo przed wymianą narzędzia należy wiertarkę odłączyć od źródła zasilania, aby uniknąć przypadkowego uruchomienia. 15. Po zakończeniu pracy odłączyć źródło zasilania, opróżnić poprzez chwilowe załączenie wiertarki ze sprężonego powietrza Nie pozostawiać węża wypełnionego sprężonym powietrzem. Grozi wypadkiem. 16. Każdorazowo przed ponownym uruchomieniem wiertarki podłączonej do instalacji sprężonego powietrza sprawdzić prawidłowość działania zaworu dolotowego przez kilkakrotne naciśnięcie dźwigni. W przypadku, gdy po zwolnieniu dźwigni wiertarka nadal się obraca, należy taką wiertarkę wycofać z eksploatacji i przekazać do naprawy. Nie wolno taką wiertarką wykonywać prac wiertniczych. 17. Niedopuszczalnym jest ciągnięcie podłączonej wiertarki do instalacji sprężonego powietrza po podłożu za wąż zasilający. 18. Każdorazowo przed rozpoczęciem pracy sprawdzać stan węża zasilającego, nie powinien mieć przetarć pęknięć lub innych śladów zużycia. 19. Wyniki badań hałasu. Bezwzględnie stosować ochronniki słuchu. 6/17

7 Urządzenie L WA L pa L pamax L pcpeak [db] [db] [db] [db] PWR-II 104.5±3 93.8± ± ±1.3 Uwagi 20. Wyniki badań wibracji α hv Urządzenie [m/s 2 ] k x k y k z Uwagi PWR-II 0.65± α hv [m/s 2 ] całkowita wartość drgań (pomiar wiertarki na biegu jałowym). k x, k z, k z współczynniki szczytu dla trzech osi (na biegu jałowym) Obsługa wiertarki Czynności przygotowawcze Przed rozpoczęciem pracy należy dokonać przeglądu i próby wiertarki. W tym celu należy przeprowadzić oględziny, stwierdzając, czy jakakolwiek część wiertarki nie uległa mechanicznemu uszkodzeniu podczas poprzednich prac wiertniczych. Sprawdzić czy do przestrzeni między chwytem wiertła a korpusem przekładni oraz do wnętrza kanału dolotowego nie dostały się zanieczyszczenia w postaci ciał stałych pyłu czy wody. W razie zanieczyszczeń należy zawór dolotowy przemyć naftą i przedmuchać sprężonym powietrzem. Podobnie postąpić z innymi zanieczyszczonymi miejscami. Przed podłączeniem wiertarki wąż należy przedmuchać usuwając tym samym zanieczyszczenia stałe jak i wodę. Po wykonaniu tej czynności należy podłączyć wiertarkę mocując końcówkę złącza kłowego z osadzonym wężem do części kłowej znajdującej się na wiertarce. Zaleca się, aby w odległości ok. 0,5m (w zasięgu operatora wiertarki) na wężu znajdował się zawór kulowy odcinający. Sprawdzić działanie wiertarki na biegu jałowym sprawdzając jednocześnie skuteczność działania smarownicy przewodowej. Każdorazowo przed rozpoczęciem pracy należy uzupełnić olej w smarownicy przewodowej. Wypełniona smarownica powinna wystarczyć na ok. 10h pracy wiertarki. Przynajmniej 1 raz w miesiącu sprawdzić stan smaru w przekładni obiegowej wiertarki (patrz pkt.5.3 Naprawy i przeglądy) Wiercenie Rozpoczynając wiercenie należy wiertło lekko docisnąć do calizny, a następnie uruchomić wiertarkę. W ten sposób uzyskuje się łagodny początek wiercenia bez szarpnięć. Podczas wiercenia należy wywierać równomierny umiarkowany nacisk. Bezwzględnie zabronione jest wywieranie nacisku na wiertarkę stosując dźwignię za pomocą drągów, prętów lub innych przedmiotów. W razie zaklinowania żerdzi w otworze należy wycofać narzędzie a następnie przeczyścić otwór ze zwiercin przez kilkakrotne wysuwanie i wsuwanie żerdzi w odwiercanym otworze. Czynność tą wykonać przy pracującej wiertarce. Nie wolno wyciągać zaklinowanej żerdzi 7/17

8 przez wychylanie wiertarki z żerdzią na boki, takim działaniem możemy spowodować uszkodzenie chwytu wiertła oraz przekładni obiegowej wiertarki. W miarę zwiększania głębokości wierconego otworu rośnie obciążenie wiertarki związane ze zwiększonymi oporami tarcia żerdzi o ścianki otworu jak również i z utrudnionym odprowadzaniem zwiercin. Taka sytuacja również może doprowadzić do zakleszczenia narzędzia. W przypadku wykrycia nadmiernych luzów w korpusie przekładni. Wiertarkę oddać do naprawy prawdopodobne uszkodzenie łożysk. Nie wolno dopuścić do wzrostu temperatury wiertarki powyżej C Czynności po zakończeniu pracy Po zakończeniu pracy należy wiertarkę odłączyć od źródła zasilania: zamknąć zawór odcinający kulowy, odłączyć przewód zasilający od wiertarki, zakręcić zawór na rurociągu magistralnym, lub wyłączyć urządzenie sprężarkowe i zakręcić zawór zasilając, odłączyć przewód zasilający wiertarkę od źródła zasilania. Odłączoną wiertarkę wraz z przewodem zasilającym przechowywać w miejscu suchym. Nie pozostawiać wiertarki w miejscu wiercenia Naprawy - przeglądy Wszelkie naprawy i przeglądy wiertarki mogą być wykonane w warsztacie naprawczym przez wykwalifikowanego ślusarza. Nie wykonywać napraw na stanowisku pracy (naprawy wymagają odpowiedniej czystości stanowiska warsztatowego). Codziennie przed rozpoczęciem pracy sprawdzić stan łożysk [luzy na wrzecionie praca z zahamowaniami]. Przed rozpoczęciem pracy sprawdzić czy w smarownicy znajduje się olej. Raz w miesiącu, gdy nie zauważono wycieków smaru uzupełnić jego ilość w korpusie głowicy. Do smarowania przekładni stosować mieszaninę smaru z olejem w stosunku 1 : 1. Mieszaninę należy wprowadzić do przekładni po odkręceniu korka (3) rys Demontaż i montaż przekładni wiertarki Odkręcić śruby mocujące Zespół Głowicy. Lekko uderzając młotkiem drewnianym lub gumowym odłączyć go od korpusu. Zablokować Zespół Napędowy przed obrotem, kluczem płaskim odkręcić chwyt wiertła. Do otworu φ 18 wprowadzić pręt i lekko uderzając w wystający koniec pręta spowodować wysunięcie zespołu napędowego korpusu. Demontażu łożysk dokonać przy pomocy ściągacza. Aby zdemontować łożysko od strony chwytu wiertła należy: - wyjąć pierścień osadczy, - ściągnąć łożysko razem z Pokrywą łożyska i pierścieniem uszczelniającym. Aby rozebrać Zespół Napędowy należy: - odkręcić dwie śruby specjalne mocujące Pierścień dociskowy, 8/17

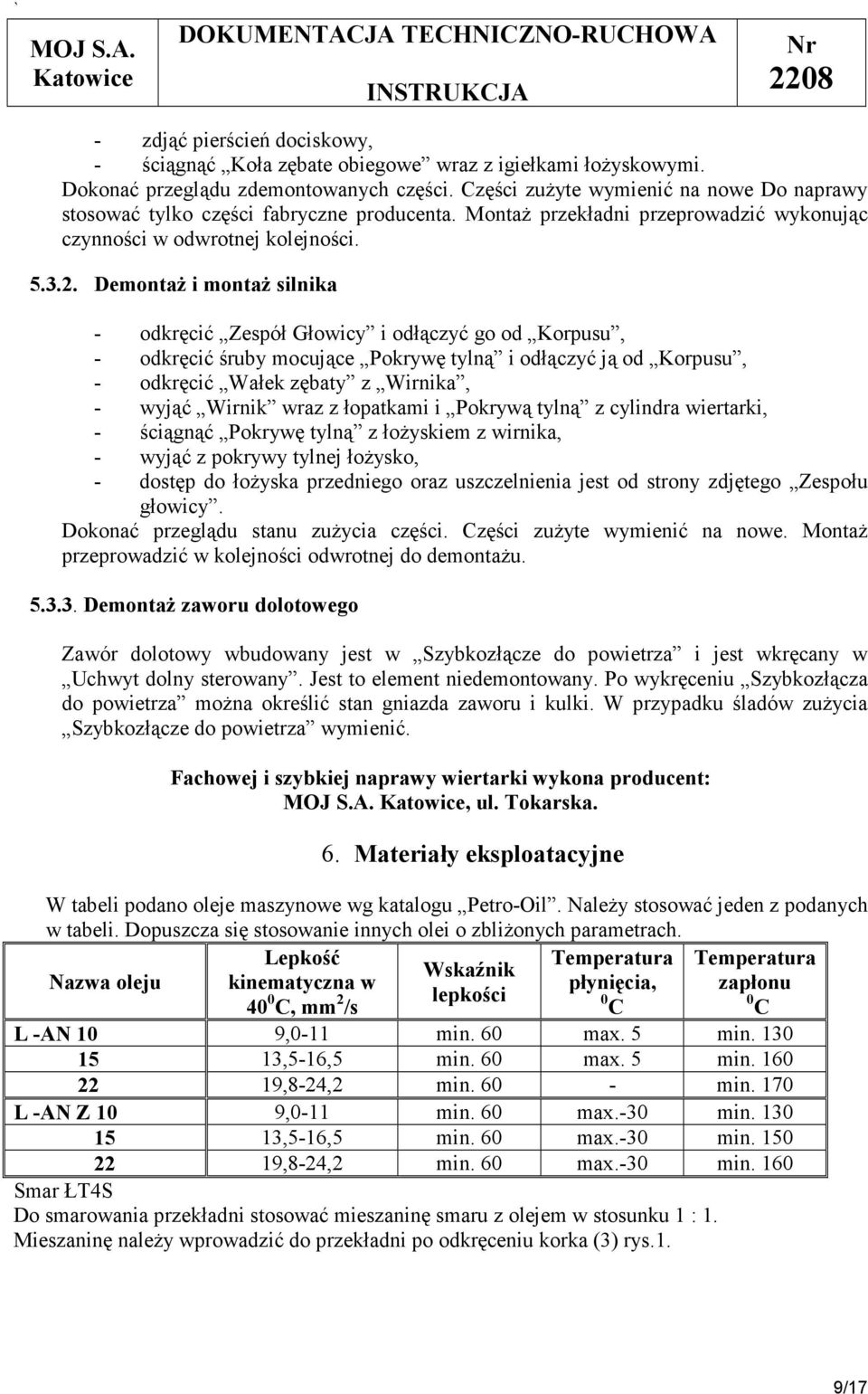

9 - zdjąć pierścień dociskowy, - ściągnąć Koła zębate obiegowe wraz z igiełkami łożyskowymi. Dokonać przeglądu zdemontowanych części. Części zużyte wymienić na nowe Do naprawy stosować tylko części fabryczne producenta. Montaż przekładni przeprowadzić wykonując czynności w odwrotnej kolejności Demontaż i montaż silnika - odkręcić Zespół Głowicy i odłączyć go od Korpusu, - odkręcić śruby mocujące Pokrywę tylną i odłączyć ją od Korpusu, - odkręcić Wałek zębaty z Wirnika, - wyjąć Wirnik wraz z łopatkami i Pokrywą tylną z cylindra wiertarki, - ściągnąć Pokrywę tylną z łożyskiem z wirnika, - wyjąć z pokrywy tylnej łożysko, - dostęp do łożyska przedniego oraz uszczelnienia jest od strony zdjętego Zespołu głowicy. Dokonać przeglądu stanu zużycia części. Części zużyte wymienić na nowe. Montaż przeprowadzić w kolejności odwrotnej do demontażu Demontaż zaworu dolotowego Zawór dolotowy wbudowany jest w Szybkozłącze do powietrza i jest wkręcany w Uchwyt dolny sterowany. Jest to element niedemontowany. Po wykręceniu Szybkozłącza do powietrza można określić stan gniazda zaworu i kulki. W przypadku śladów zużycia Szybkozłącze do powietrza wymienić. Fachowej i szybkiej naprawy wiertarki wykona producent:, ul. Tokarska. 6. Materiały eksploatacyjne W tabeli podano oleje maszynowe wg katalogu Petro-Oil. Należy stosować jeden z podanych w tabeli. Dopuszcza się stosowanie innych olei o zbliżonych parametrach. Nazwa oleju Lepkość Temperatura Temperatura Wskaźnik kinematyczna w płynięcia, zapłonu 40 0 C, mm 2 lepkości /s C C L -AN 10 9,0-11 min. 60 max. 5 min ,5-16,5 min. 60 max. 5 min ,8-24,2 min min. 170 L -AN Z 10 9,0-11 min. 60 max.-30 min ,5-16,5 min. 60 max.-30 min ,8-24,2 min. 60 max.-30 min. 160 Smar ŁT4S Do smarowania przekładni stosować mieszaninę smaru z olejem w stosunku 1 : 1. Mieszaninę należy wprowadzić do przekładni po odkręceniu korka (3) rys.1. 9/17

10 7. Typowe usterki i sposób ich usuwania Usterka Przyczyny Sposób usunięcia Po naciśnięciu dźwigni silnik wiertarki nie pracuje, przy czym powietrze nie wydostaje się z otworów wylotowych. Po naciśnięciu dźwigni silnik wiertarki nie pracuje, przy czym powietrze wydostaje się z otworów wylotowych. Wąż powietrzny zatkany Brak ciśnienia sprężonego powietrza Zbyt niskie ciśnienie sprężonego powietrza Przeciążenie wiertarki Nieodpowiedni olej krzepnie podczas pracy Odkręcić wąż i dokładnie przedmuchać Usunąć przyczynę braku sprężonego powietrza. Usunąć przyczynę zbyt niskiego ciśnienia sprężonego powietrza Usunąć przyczynę przeciążenia Przemyć wirnik naftą,wymienić olej w smarownicy przewodowej na właściwy Spadek ciśnienia sprężonego powietrza Mała ilość dopływającego sprężonego powietrza wskutek zastosowania przewodu o zbyt małym przekroju lub zastosowanie zbyt długiego przewodu Zwiększyć ciśnienie sprężonego powietrza Przewód zasilający nie powinien być dłuższy jak 12m, a jego przekrój powinien wynosić nie mniej jak 16mm. Spadek prędkości obrotowej i mocy wiertarki Zwiększone zużycie sprężonego powietrza Zbyt szybkie zużywanie się łopatek wirnika Oblodzenie otworów wylotowych Uruchomiona wiertarka nie daje się zatrzymać Przewężenie lub załamanie przewodu sprężonego powietrza Zanieczyszczenie przekładni Zatarcie łożysk Korozja ścianek cylindra wskutek zawilgocenia powietrza Nieszczelność instalacji sprężonego powietrza Nadmiar nagromadzonych zwiercin w wierconym otworze Zbyt duży docisk osiowy Straty w instalacji. Nieszczelne połączenia. Straty na zaworze dolotowym Straty powietrza na wirniku Niedostateczne smarowanie Zużycie gładzi cylindra Przewężenie otworów wskutek zanieczyszczenia Zawilgocone sprężone powietrze Wadliwe działanie zaworu sterującego. Pęknięta sprężyna, Zanieczyszczenie między kulką a gniazdem Usunąć załamania przewodu lub wymienić przewód zasilający Zdemontować korpus przekładni przemyć naftą zmontować nałożyć nowy smar ŁT-4S zmieszany z olejem jak w tabeli w stosunku 1:1. Oddać wiertarkę do remontu Oddać wiertarkę do remontu, wymienić cylinder. Zastosować na instalacji sprężonego powietrza odwadniacz Usunąć nieszczelności instalacji Oczyścić otwór wiercony ze zwiercin poprzez kilkakrotne wyjmowanie i wkładanie obracającej się żerdzi. Należy stosować docisk osiowy dostosowany do ciśnienia zasilania, twardości skały, jak i osiąganego postępu wiercenia Usunąć nieszczelności instalacji Wymienić zawór dolotowy Przekazać wiertarkę do remontu Sprawdzić czy zastosowano odpowiedni olej, zwiększyć intensywność smarowania Oddać wiertarkę do remontu wymiana cylindra. Oczyścić otwory Sprawdzić poprawność działania odwadniacza na instalacji sprężonego powietrza, usunąć przyczynę zawilgocenia sprężonego powietrza. Przekazać wiertarkę do naprawy Zablokowanie wiertarki Zużycie łożysk Wymienić uszkodzone łożyska 10/17

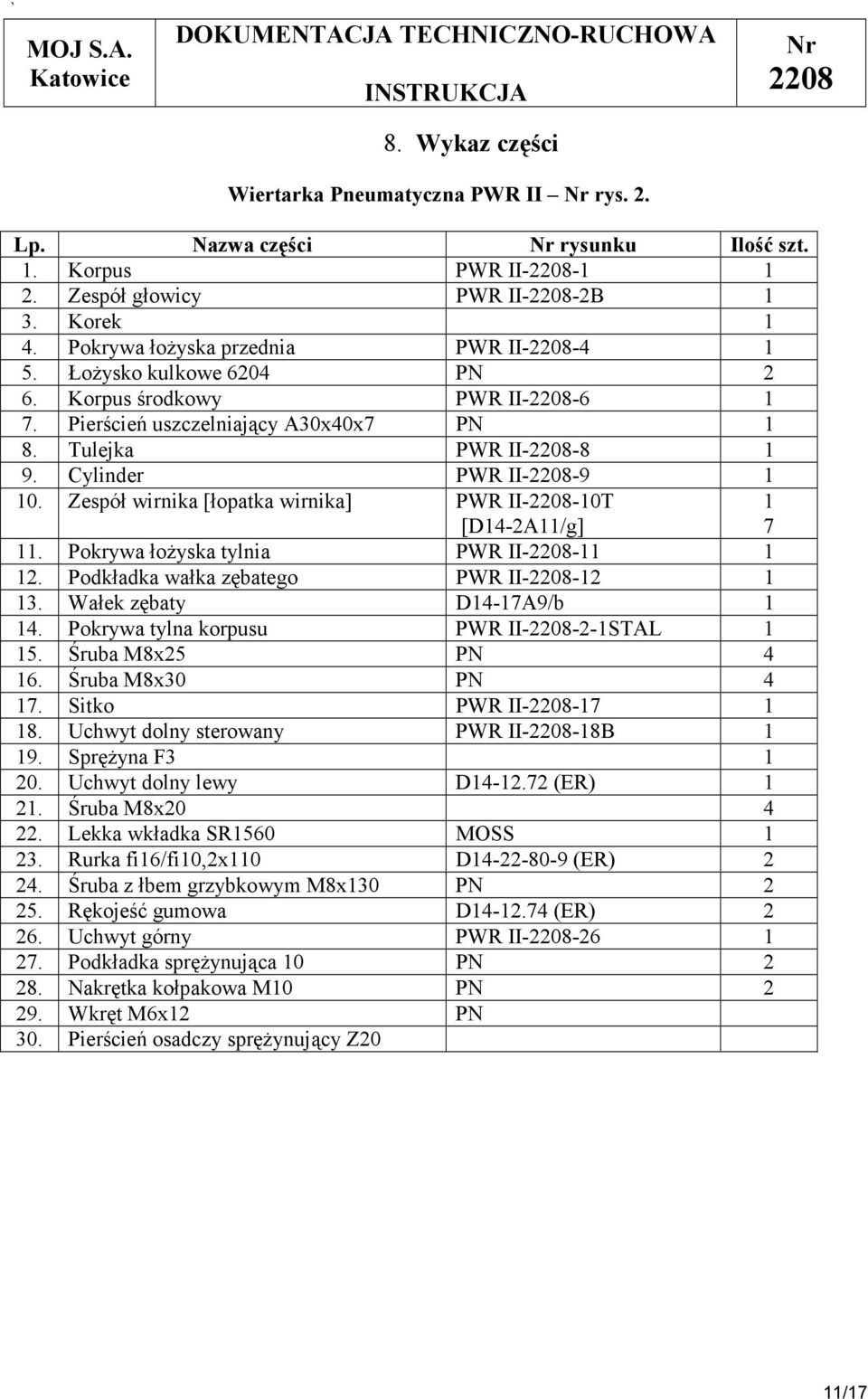

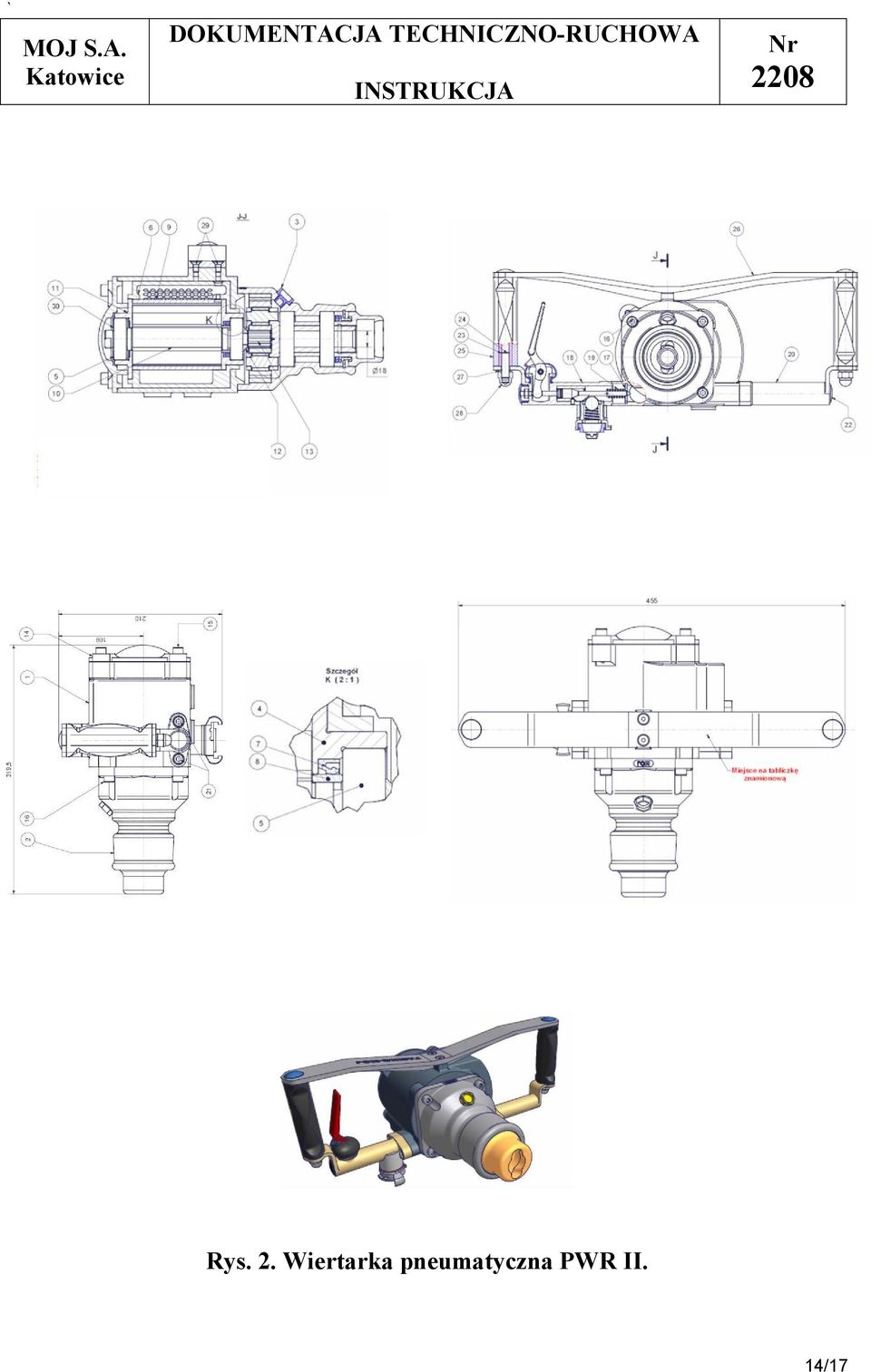

11 8. Wykaz części Wiertarka Pneumatyczna PWR II rys. 2. Lp. Nazwa części rysunku Ilość szt. 1. Korpus PWR II Zespół głowicy PWR II--2B 1 3. Korek 1 4. Pokrywa łożyska przednia PWR II Łożysko kulkowe 6204 PN 2 6. Korpus środkowy PWR II Pierścień uszczelniający A30x40x7 PN 1 8. Tulejka PWR II Cylinder PWR II Zespół wirnika [łopatka wirnika] PWR II--10T [D14-2A11/g] Pokrywa łożyska tylnia PWR II Podkładka wałka zębatego PWR II Wałek zębaty D14-17A9/b Pokrywa tylna korpusu PWR II--2-1STAL Śruba M8x25 PN Śruba M8x30 PN Sitko PWR II Uchwyt dolny sterowany PWR II--18B Sprężyna F Uchwyt dolny lewy D (ER) Śruba M8x Lekka wkładka SR1560 MOSS Rurka fi16/fi10,2x110 D (ER) Śruba z łbem grzybkowym M8x130 PN Rękojeść gumowa D (ER) Uchwyt górny PWR II Podkładka sprężynująca 10 PN Nakrętka kołpakowa M10 PN Wkręt M6x12 PN 30. Pierścień osadczy sprężynujący Z20 11/17
